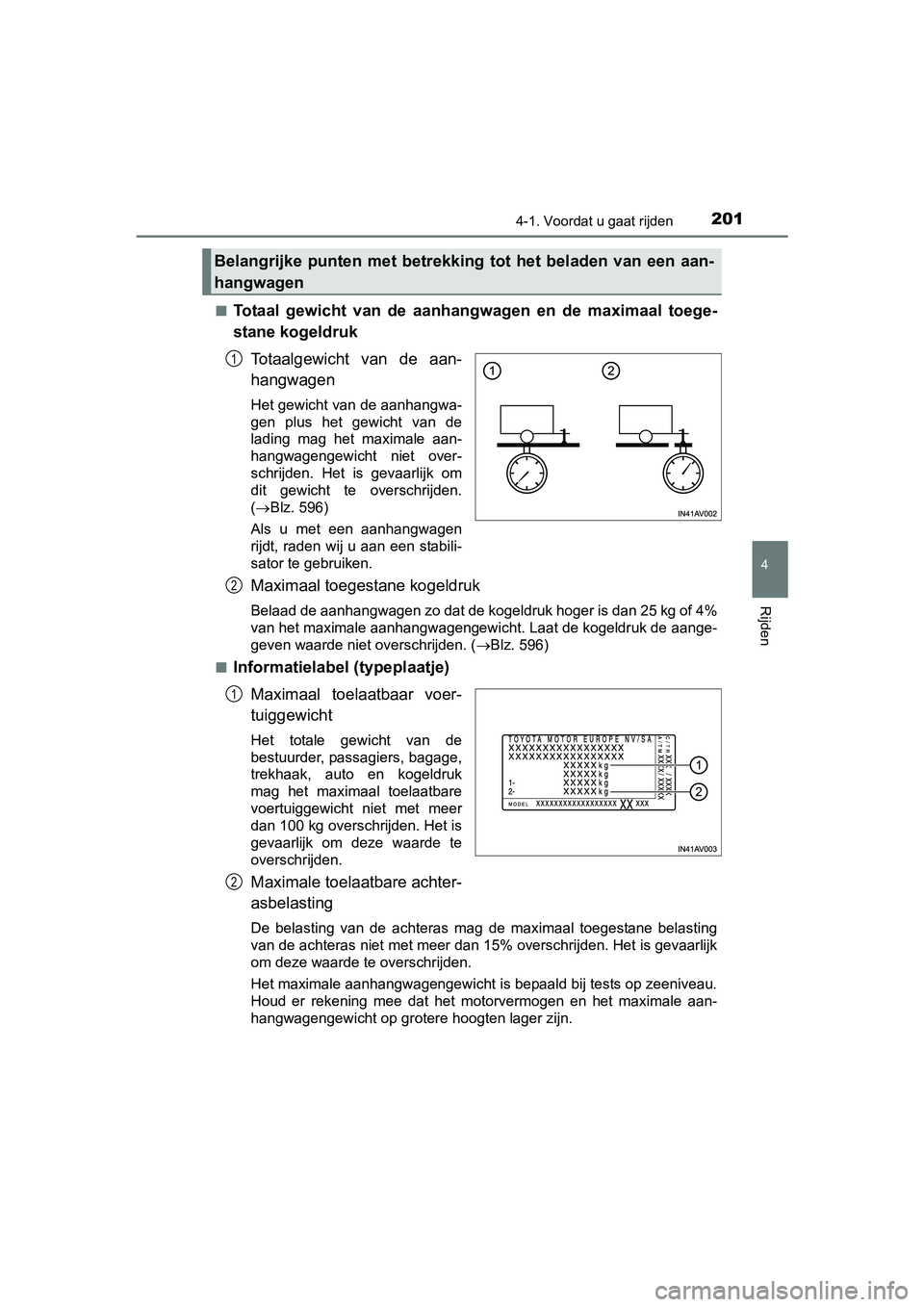

2014-1. Voordat u gaat rijden
4
Rijden
AVENSIS_OM_OM20C20E_(EE)■
Totaal gewicht van de aanhangwagen en de maximaal toege-
stane kogeldruk
Totaalgewicht van de aan-
hangwagen
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om
dit gewicht te overschrijden.
(Blz. 596)
Als u met een aanhangwagen
rijdt, raden wij u aan een stabili-
sator te gebruiken.
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogeldruk hoger is dan 25 kg of 4%
van het maximale aanhangwagengewicht. Laat de kogeldruk de aange-
geven waarde niet overschrijden. ( Blz. 596)
■
Informatielabel (typeplaatje)
Maximaal toelaatbaar voer-
tuiggewicht
Het totale gewicht van de
bestuurder, passagiers, bagage,
trekhaak, auto en kogeldruk
mag het maximaal toelaatbare
voertuiggewicht niet met meer
dan 100 kg overschrijden. Het is
gevaarlijk om deze waarde te
overschrijden.
Maximale toelaatbare achter-
asbelasting
De belasting van de achteras mag de maximaal toegestane belasting
van de achteras niet met meer dan 15% overschrijden. Het is gevaarlijk
om deze waarde te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniveau.
Houd er rekening mee dat het motorvermogen en het maximale aan-
hangwagengewicht op grotere hoogten lager zijn.
Belangrijke punten met betrekking tot het beladen van een aan-
hangwagen
1
2
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 20 1 Tuesday, March 3, 2015 4:14 PM

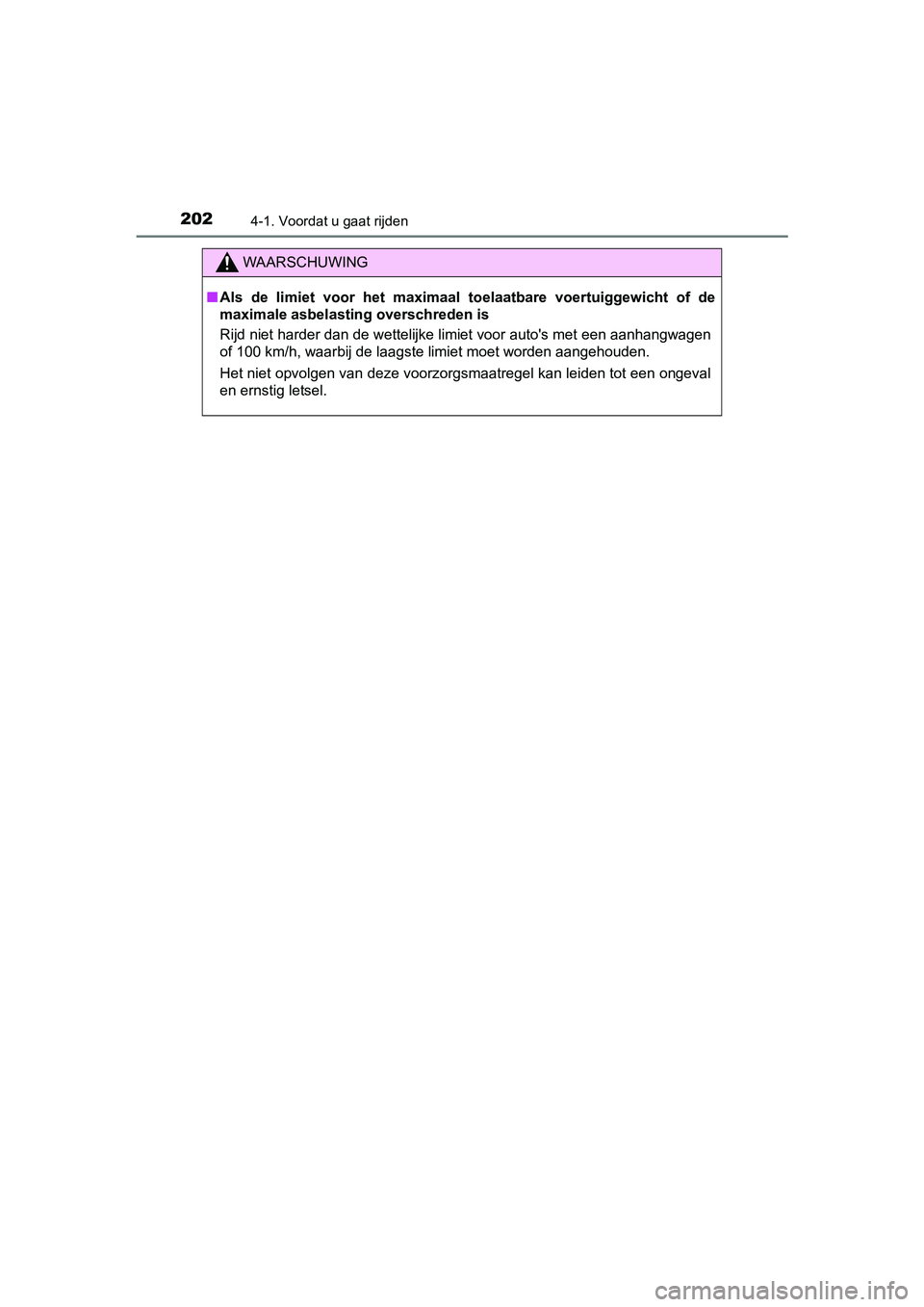

2024-1. Voordat u gaat rijden
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
■Als de limiet voor het maximaal toelaatbare voertuiggewicht of de
maximale asbelasting overschreden is
Rijd niet harder dan de wettelijke limiet voor auto's met een aanhangwagen
of 100 km/h, waarbij de laagste limiet moet worden aangehouden.
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval
en ernstig letsel.
AVENSIS_OM_OM20C20E_(EE).book Page 20 2 Tuesday, March 3, 2015 4:14 PM

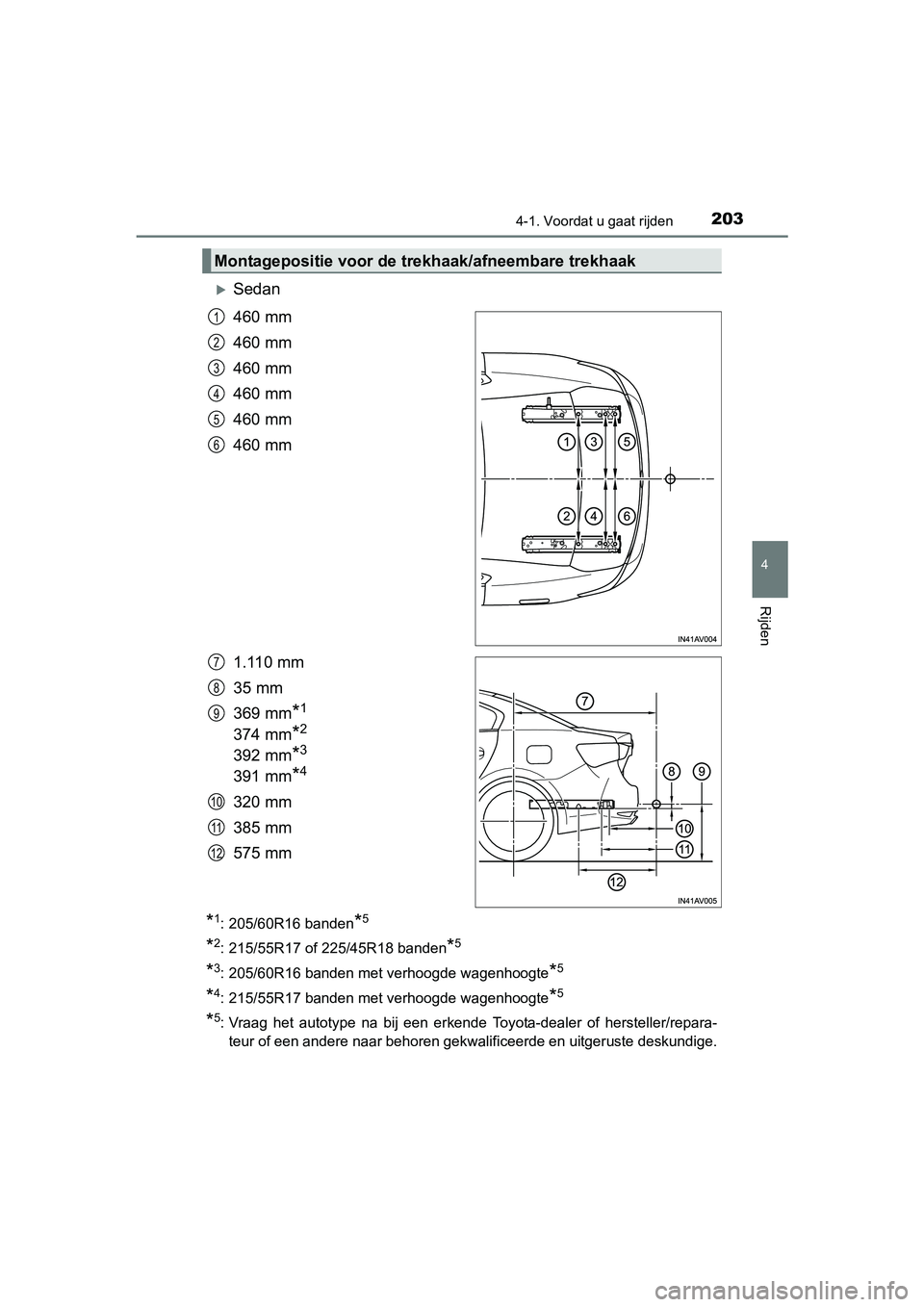

2034-1. Voordat u gaat rijden
4
Rijden
AVENSIS_OM_OM20C20E_(EE)
Sedan
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1.110 mm
35 mm
369 mm
*1
374 mm*2
392 mm*3
391 mm*4
320 mm
385 mm
575 mm
*1: 205/60R16 banden*5
*2: 215/55R17 of 225/45R18 banden*5
*3: 205/60R16 banden met verhoogde wagenhoogte*5
*4: 215/55R17 banden met verhoogde wagenhoogte*5
*5: Vraag het autotype na bij een erkende Toyota-dealer of hersteller/repara-teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Montagepositie voor de tr ekhaak/afneembare trekhaak
1
2
3
4
5
6
7
8
9
10
11
12
AVENSIS_OM_OM20C20E_(EE).book Page 20 3 Tuesday, March 3, 2015 4:14 PM

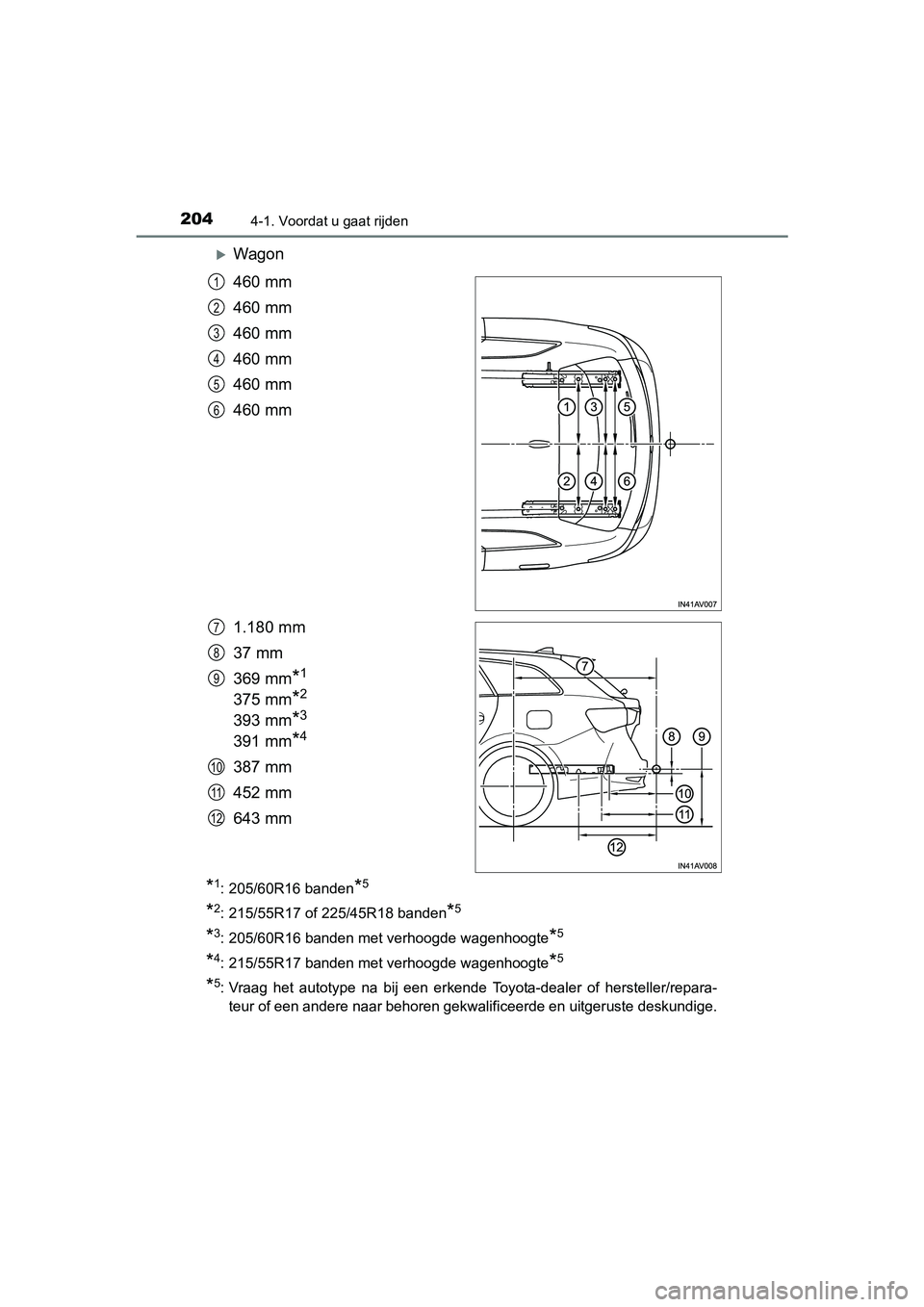

2044-1. Voordat u gaat rijden
AVENSIS_OM_OM20C20E_(EE)
Wagon
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1.180 mm
37 mm
369 mm
*1
375 mm*2
393 mm*3
391 mm*4
387 mm
452 mm
643 mm
*1: 205/60R16 banden*5
*2: 215/55R17 of 225/45R18 banden*5
*3: 205/60R16 banden met verhoogde wagenhoogte*5
*4: 215/55R17 banden met verhoogde wagenhoogte*5
*5: Vraag het autotype na bij een erkende Toyota-dealer of hersteller/repara-teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
6
7
8
9
10
11
12
AVENSIS_OM_OM20C20E_(EE).book Page 20 4 Tuesday, March 3, 2015 4:14 PM

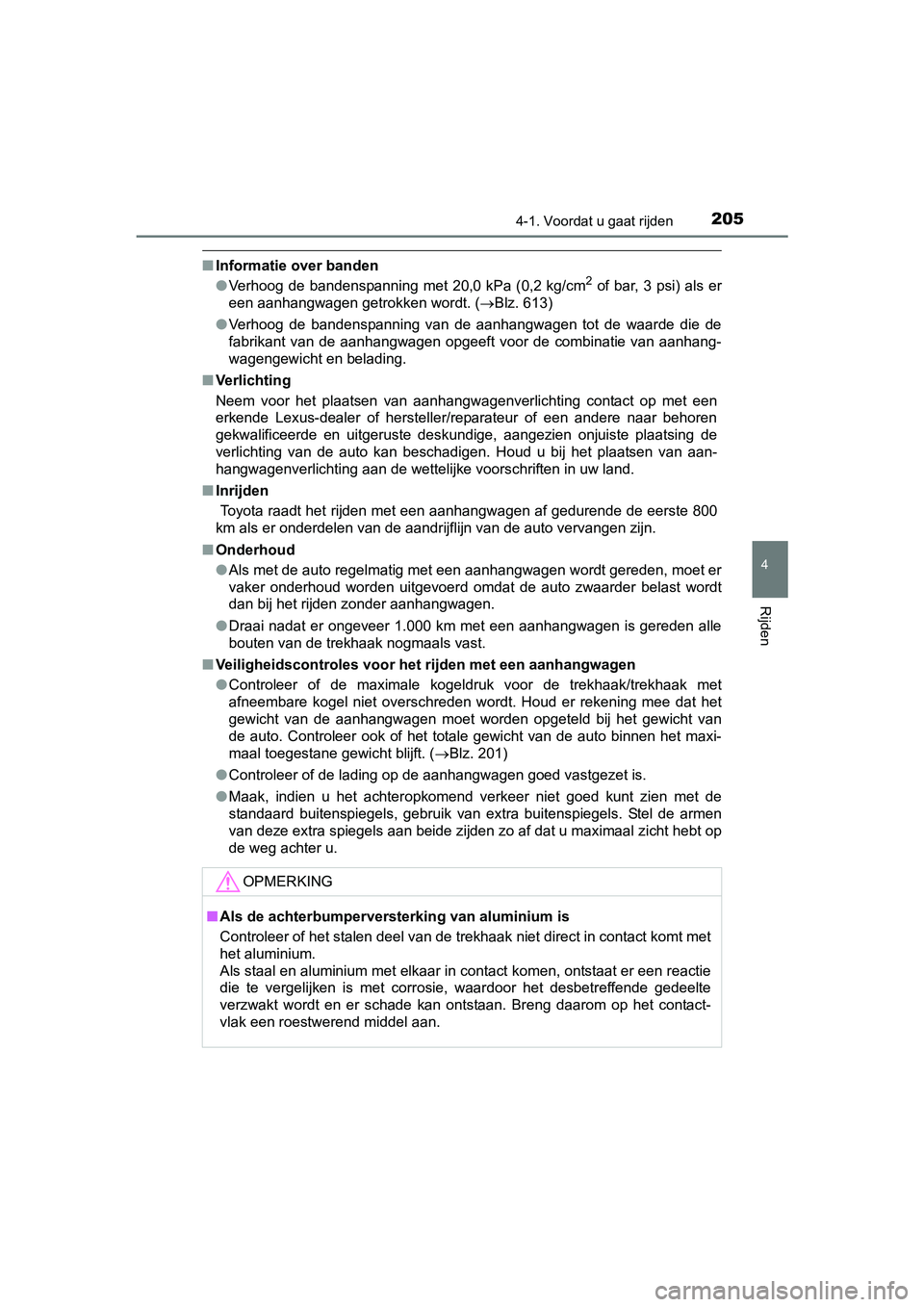

2054-1. Voordat u gaat rijden
4
Rijden
AVENSIS_OM_OM20C20E_(EE)
■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) als er
een aanhangwagen getrokken wordt. ( Blz. 613)
● Verhoog de bandenspanning van de aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft voor de combinatie van aanhang-
wagengewicht en belading.
■ Verlichting
Neem voor het plaatsen van aanhangwagenverlichting contact op met een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige, aangezien onjuiste plaatsing de
verlichting van de auto kan beschadigen. Houd u bij het plaatsen van aan-
hangwagenverlichting aan de wettelijke voorschriften in uw land.
■ Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de eerste 800
km als er onderdelen van de aandrijflijn van de auto vervangen zijn.
■ Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt
dan bij het rijden zonder aanhangwagen.
● Draai nadat er ongeveer 1.000 km met een aanhangwagen is gereden alle
bouten van de trekhaak nogmaals vast.
■ Veiligheidscontroles voor het rijden met een aanhangwagen
●Controleer of de maximale kogeldruk voor de trekhaak/trekhaak met
afneembare kogel niet overschreden wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet worden opgeteld bij het gewicht van
de auto. Controleer ook of het totale gewicht van de auto binnen het maxi-
maal toegestane gewicht blijft. ( Blz. 201)
● Controleer of de lading op de aanhangwagen goed vastgezet is.
● Maak, indien u het achteropkomend verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van extr a buitenspiegels. Stel de armen
van deze extra spiegels aan beide zijden zo af dat u maximaal zicht hebt op
de weg achter u.
OPMERKING
■ Als de achterbumperversterking van aluminium is
Controleer of het stalen deel van de trekhaak niet direct in contact komt met
het aluminium.
Als staal en aluminium met elkaar in contact komen, ontstaat er een reactie
die te vergelijken is met corrosie, waardoor het desbetreffende gedeelte
verzwakt wordt en er schade kan ontstaan. Breng daarom op het contact-
vlak een roestwerend middel aan.
AVENSIS_OM_OM20C20E_(EE).book Page 20 5 Tuesday, March 3, 2015 4:14 PM

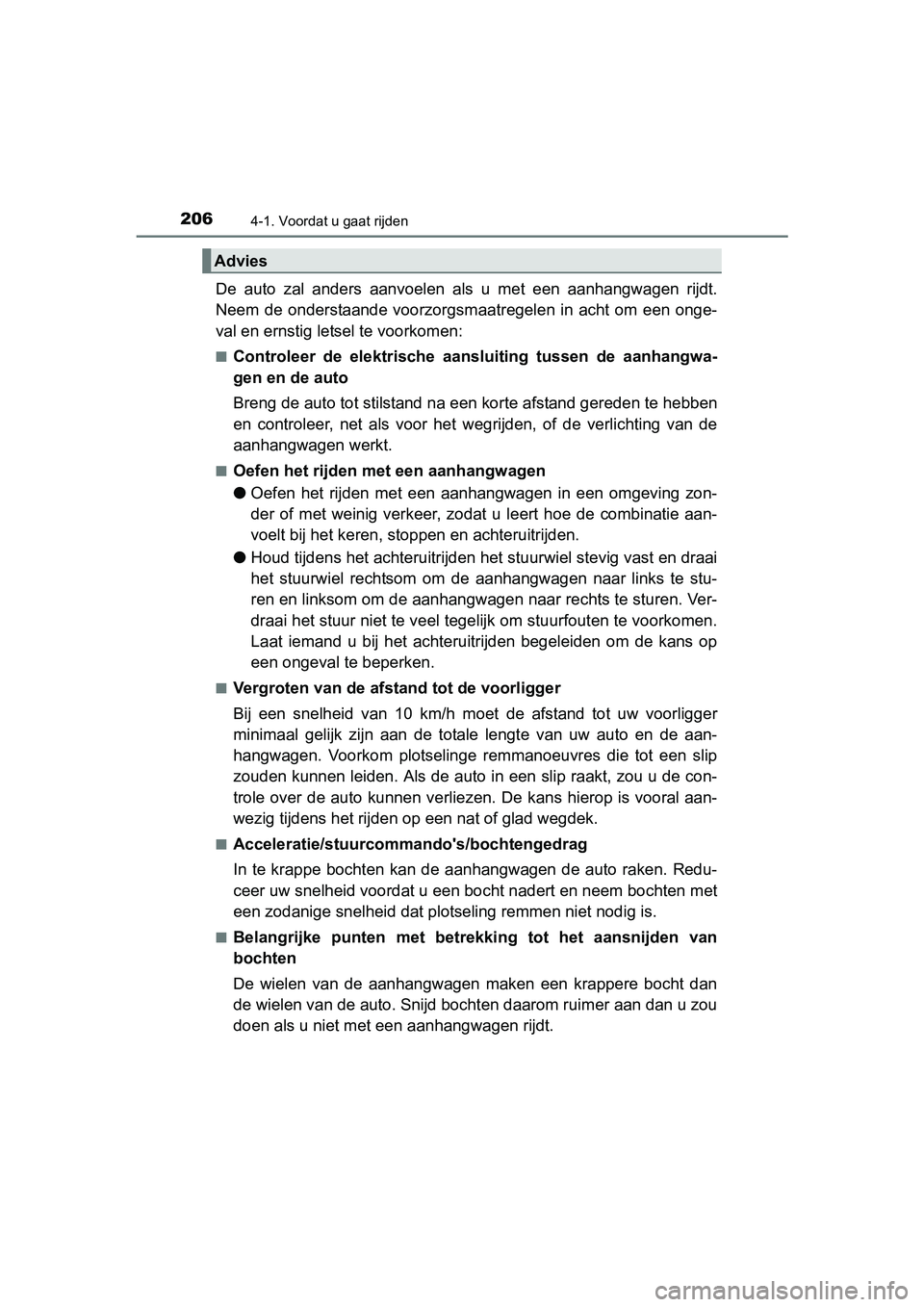

2064-1. Voordat u gaat rijden
AVENSIS_OM_OM20C20E_(EE)
De auto zal anders aanvoelen als u met een aanhangwagen rijdt.
Neem de onderstaande voorzorgsmaatregelen in acht om een onge-
val en ernstig letsel te voorkomen:
■Controleer de elektrische aansl uiting tussen de aanhangwa-
gen en de auto
Breng de auto tot stilstand na een korte afstand gereden te hebben
en controleer, net als voor het wegrijden, of de verlichting van de
aanhangwagen werkt.
■Oefen het rijden met een aanhangwagen
● Oefen het rijden met een aanhangwagen in een omgeving zon-
der of met weinig verkeer, zodat u leert hoe de combinatie aan-
voelt bij het keren, stoppen en achteruitrijden.
● Houd tijdens het achteruitrijden het stuurwiel stevig vast en draai
het stuurwiel rechtsom om de aanhangwagen naar links te stu-
ren en linksom om de aanhangwagen naar rechts te sturen. Ver-
draai het stuur niet te veel tege lijk om stuurfouten te voorkomen.
Laat iemand u bij het achteruitrijden begeleiden om de kans op
een ongeval te beperken.
■Vergroten van de afstand tot de voorligger
Bij een snelheid van 10 km/h moet de afstand tot uw voorligger
minimaal gelijk zijn aan de totale lengte van uw auto en de aan-
hangwagen. Voorkom plotselinge remmanoeuvres die tot een slip
zouden kunnen leiden. Als de auto in een slip raakt, zou u de con-
trole over de auto kunnen verliezen. De kans hierop is vooral aan-
wezig tijdens het rijden op een nat of glad wegdek.
■Acceleratie/stuurcomm ando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Redu-
ceer uw snelheid voordat u een bocht nadert en neem bochten met
een zodanige snelheid dat pl otseling remmen niet nodig is.
■Belangrijke punten met betrekki ng tot het aansnijden van
bochten
De wielen van de aanhangwagen maken een krappere bocht dan
de wielen van de auto. Snijd bochten daarom ruimer aan dan u zou
doen als u niet met een aanhangwagen rijdt.
Advies
AVENSIS_OM_OM20C20E_(EE).book Page 20 6 Tuesday, March 3, 2015 4:14 PM

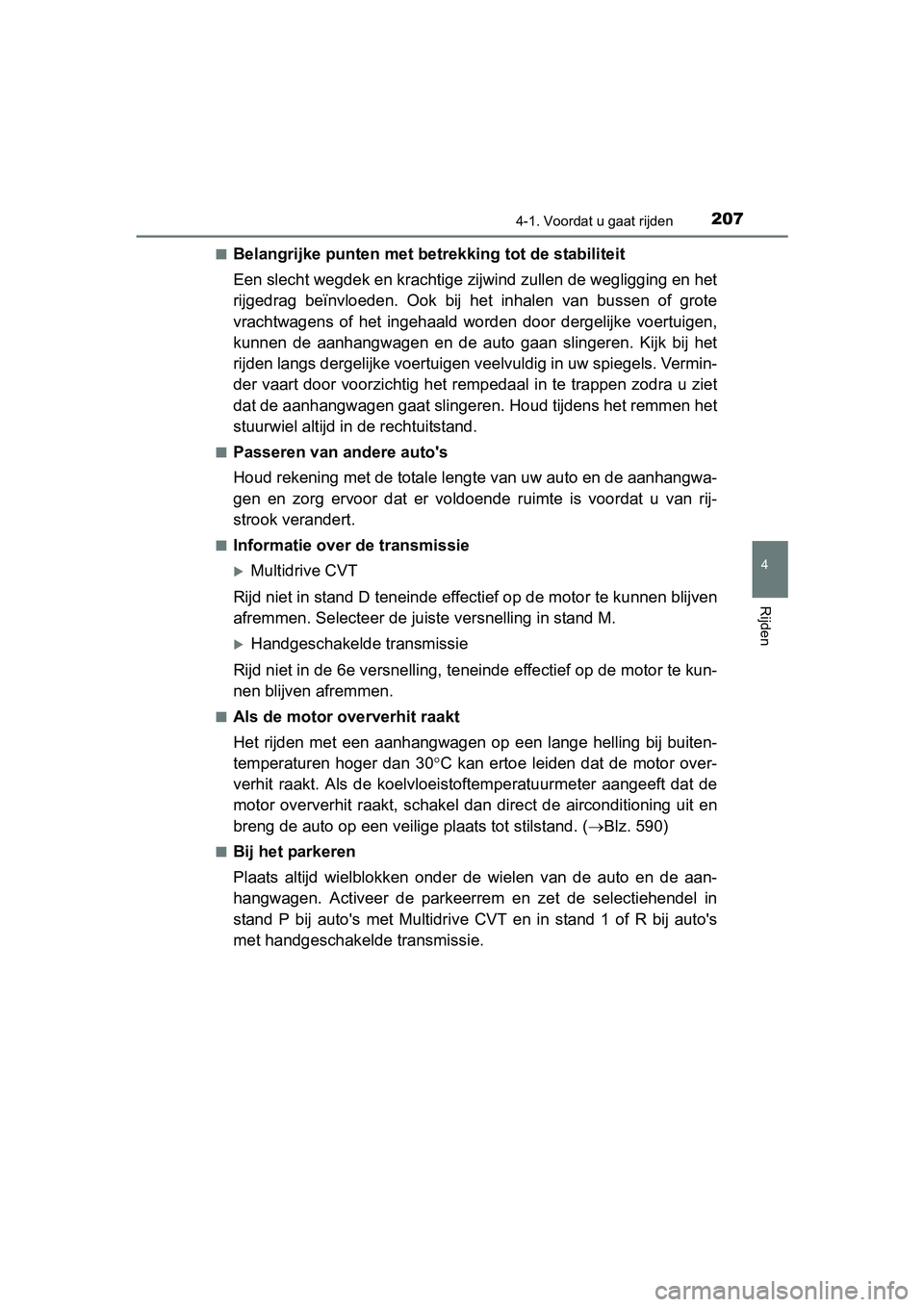

2074-1. Voordat u gaat rijden
4
Rijden
AVENSIS_OM_OM20C20E_(EE)■
Belangrijke punten met betrek
king tot de stabiliteit
Een slecht wegdek en kr achtige zijwind zullen de wegligging en het
rijgedrag beïnvloeden. Ook bij het inhalen van bussen of grote
vrachtwagens of het ingehaald word en door dergelijke voertuigen,
kunnen de aanhangwagen en de auto gaan slingeren. Kijk bij het
rijden langs dergelijke voertuigen v eelvuldig in uw spiegels. Vermin-
der vaart door voorzichtig het rempedaal in te trappen zodra u ziet
dat de aanhangwagen gaat slingeren. Houd tijdens het remmen het
stuurwiel altijd in de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van uw auto en de aanhangwa-
gen en zorg ervoor dat er voldoende ruimte is voordat u van rij-
strook verandert.
■Informatie over de transmissie
Multidrive CVT
Rijd niet in stand D teneinde effectief op de motor te kunnen blijven
afremmen. Selecteer de juiste versnelling in stand M.
Handgeschakelde transmissie
Rijd niet in de 6e versnelling, teneinde effectief op de motor te kun-
nen blijven afremmen.
■Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange helling bij buiten-
temperaturen hoger dan 30 C kan ertoe leiden dat de motor over-
verhit raakt. Als de koelvloeistoftemperatuurmeter aangeeft dat de
motor oververhit raakt, schakel dan direct de airconditioning uit en
breng de auto op een veilige plaats tot stilstand. ( Blz. 590)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan-
hangwagen. Activeer de parkeerrem en zet de selectiehendel in
stand P bij auto's met Multidrive CVT en in stand 1 of R bij auto's
met handgeschakelde transmissie.
AVENSIS_OM_OM20C20E_(EE).book Page 20 7 Tuesday, March 3, 2015 4:14 PM

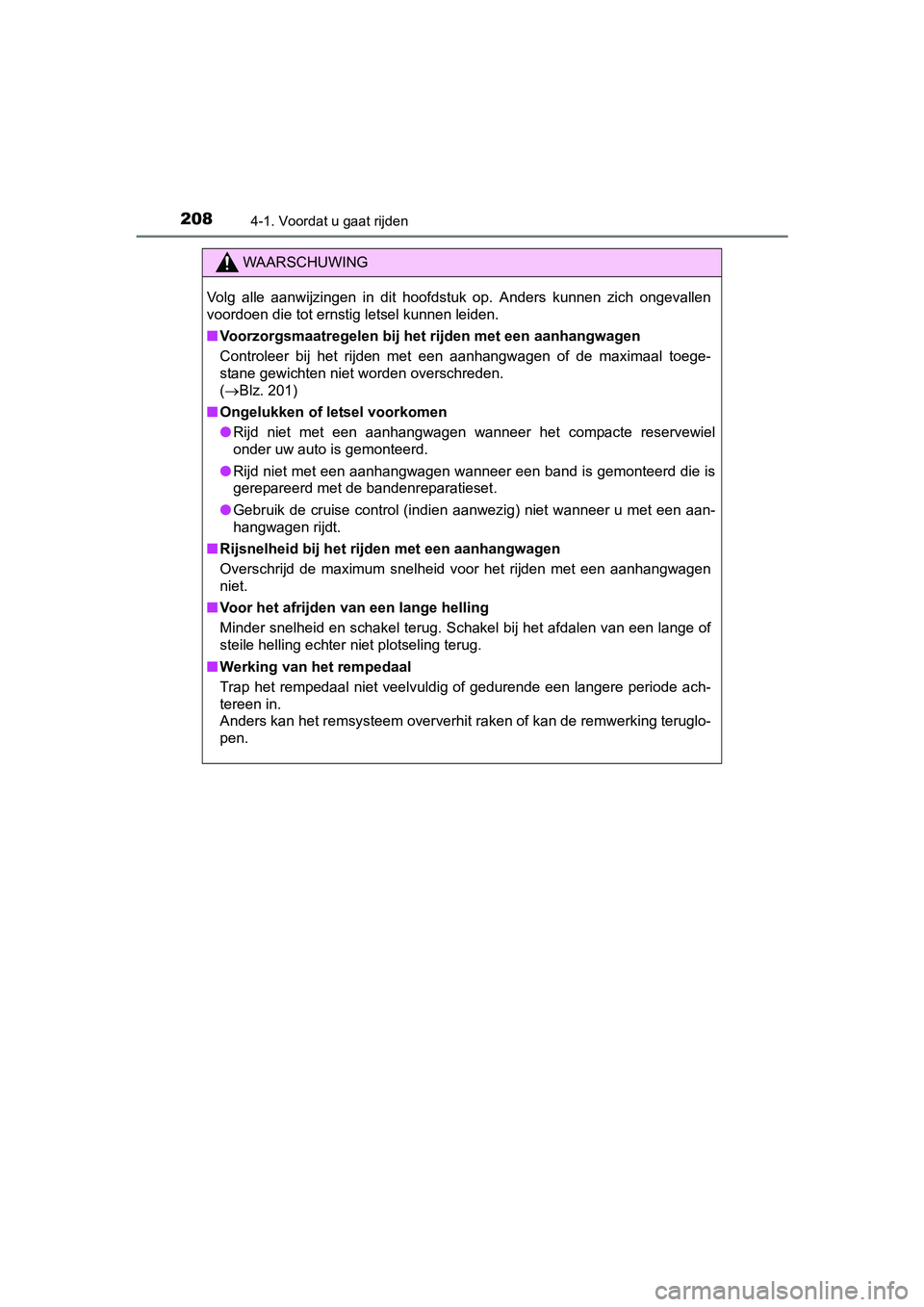

2084-1. Voordat u gaat rijden
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op. Anders kunnen zich ongevallen
voordoen die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregelen bij het rijden met een aanhangwagen
Controleer bij het rijden met een aanhangwagen of de maximaal toege-
stane gewichten niet worden overschreden.
( Blz. 201)
■ Ongelukken of letsel voorkomen
● Rijd niet met een aanhangwagen wanneer het compacte reservewiel
onder uw auto is gemonteerd.
● Rijd niet met een aanhangwagen wanneer een band is gemonteerd die is
gerepareerd met de bandenreparatieset.
● Gebruik de cruise control (indien aanwezig) niet wanneer u met een aan-
hangwagen rijdt.
■ Rijsnelheid bij het rijden met een aanhangwagen
Overschrijd de maximum snelheid voor het rijden met een aanhangwagen
niet.
■ Voor het afrijden van een lange helling
Minder snelheid en schakel terug. Schakel bij het afdalen van een lange of
steile helling echter niet plotseling terug.
■ Werking van het rempedaal
Trap het rempedaal niet veelvuldig of gedurende een langere periode ach-
tereen in.
Anders kan het remsysteem oververhit raken of kan de remwerking teruglo-
pen.
AVENSIS_OM_OM20C20E_(EE).book Page 20 8 Tuesday, March 3, 2015 4:14 PM

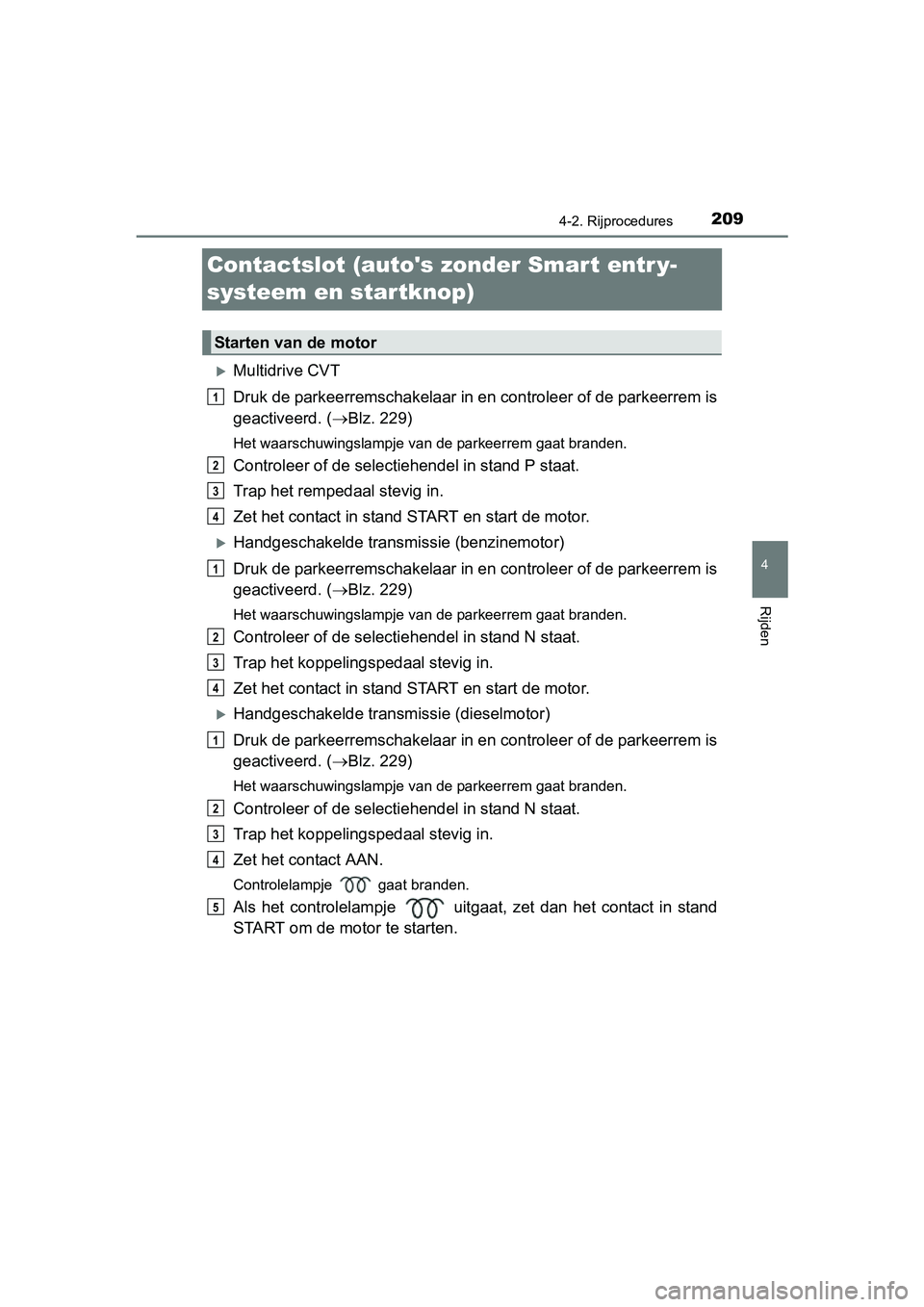

209
4
4-2. Rijprocedures
Rijden
AVENSIS_OM_OM20C20E_(EE)
Contactslot (auto's zonder Smart entr y-
systeem en startknop)
Multidrive CVT
Druk de parkeerremschakelaar in en controleer of de parkeerrem is
geactiveerd. ( Blz. 229)
Het waarschuwingslampje van de parkeerrem gaat branden.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
Zet het contact in stand START en start de motor.
Handgeschakelde transmissie (benzinemotor)
Druk de parkeerremschakelaar in en controleer of de parkeerrem is
geactiveerd. ( Blz. 229)
Het waarschuwingslampje van de parkeerrem gaat branden.
Controleer of de selectiehendel in stand N staat.
Trap het koppelingspedaal stevig in.
Zet het contact in stand START en start de motor.
Handgeschakelde transmissie (dieselmotor)
Druk de parkeerremschakelaar in en controleer of de parkeerrem is
geactiveerd. ( Blz. 229)
Het waarschuwingslampje van de parkeerrem gaat branden.
Controleer of de selectiehendel in stand N staat.
Trap het koppelingspedaal stevig in.
Zet het contact AAN.
Controlelampje gaat branden.
Als het controlelampje uitgaat, zet dan het contact in stand
START om de motor te starten.
Starten van de motor
1
2
3
4
1
2
3
4
1
2
3
4
5
AVENSIS_OM_OM20C20E_(EE).book Page 20 9 Tuesday, March 3, 2015 4:14 PM

2104-2. Rijprocedures
AVENSIS_OM_OM20C20E_(EE)
UIT
Het stuurwiel is geblokkeerd en de
sleutel kan worden verwijderd.
(Auto's met Multidrive CVT: de
sleutel kan alleen worden verwij-
derd als de selectiehendel in stand
P staat.)
ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
AAN
Alle elektrische componenten kunnen worden gebruikt.
START
Motor starten.
■Het contact van stand ACC naar UIT zetten
Zet de selectiehendel in stand P (Multidrive CVT) of N (handge-
schakelde transmissie). ( Blz. 219, 225)
■Als de motor niet aanslaat
De startblokkering is mogelijk niet uitgeschakeld. ( Blz. 78)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als het stuurslot niet ontgrendeld kan worden
Veranderen van de standen van het contact
1
2
Druk de sleutel dieper in het slot en
draai deze naar UIT.
Soms kan de sleutel bij het starten moei-
lijk vanuit UIT worden gedraaid. Draai het
stuurwiel enigszins naar links of naar
rechts om het stuurslot te ontgrendelen.
3
4
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 21 0 Tuesday, March 3, 2015 4:14 PM
