4917-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
XVehículos con sistema inteligente de entrada y arranque
Saque la llave mecánica.
Retire la tapa.
Para evitar que se dañe la llave,
cubra la punta del destornillador con un
trapo.
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
3
1
2
3
AVENSIS_OM_OM20C23S_(ES).book Page 491 Friday, February 6, 2015 7:44 PM

4927-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas.
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
● Se reduce el alcance de funcionamiento.
■ Utilice los tipos siguientes de pilas de litio
Vehículos sin sistema inteligente de entrada y arranque: CR2016
Vehículos con sistema inteligente de entrada y arranque: CR1632
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debidamente
cualificado y equipado, como tiendas de electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local correspondiente.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragárselas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Para evitar accidentes, tome las siguientes precauciones.
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ni mueva ningún otro componente interno del control remoto.
● No doble los polos de la pila.
● Realice esta operación en un entorno limpio para evitar que pueda entrar sucie-
dad, aceite, etc., en la llave.
AVENSIS_OM_OM20C23S_(ES).book Page 492 Friday, February 6, 20 15 7:44 PM

4937-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Inspección y cambio de los fusibles
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sis-
tema inteligente de entrada y arranque) o desactívelo (vehículos con sis-
tema inteligente de entrada y arranque).
Abra la cubierta de la caja de fusibles.
XCompartimiento del motor
Empuje la lengüeta y levante la tapa.
XPanel de instrumentos del lado del conductor: caja de fusibles de tipo A
(vehículos con volante a la izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2
AVENSIS_OM_OM20C23S_(ES).book Page 493 Friday, February 6, 20 15 7:44 PM

4947-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

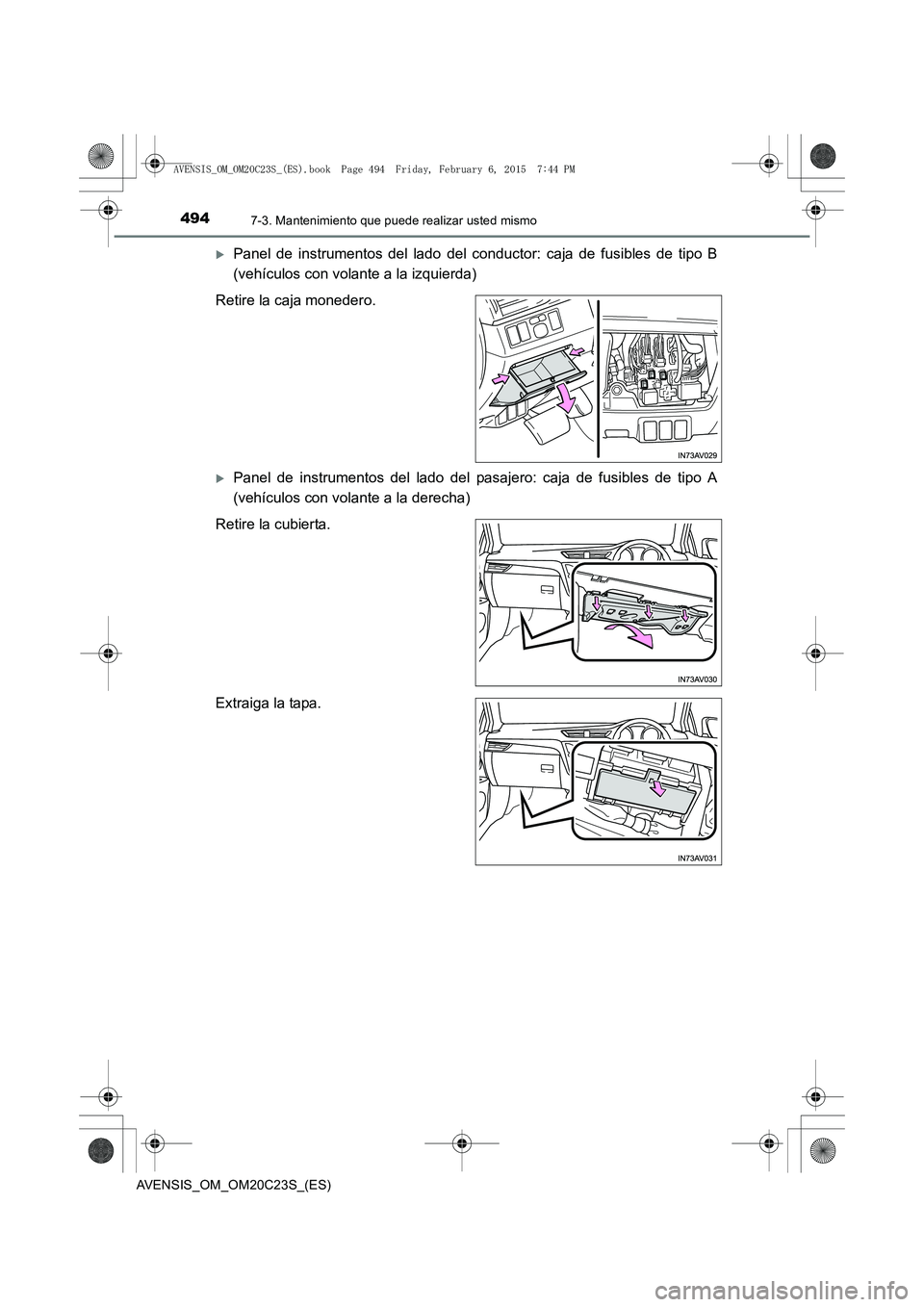

XPanel de instrumentos del lado del conductor: caja de fusibles de tipo B
(vehículos con volante a la izquierda)
Retire la caja monedero.
XPanel de instrumentos del lado del pasajero: caja de fusibles de tipo A
(vehículos con volante a la derecha)
Retire la cubierta.
Extraiga la tapa.
AVENSIS_OM_OM20C23S_(ES).book Page 494 Friday, February 6, 20 15 7:44 PM

4957-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

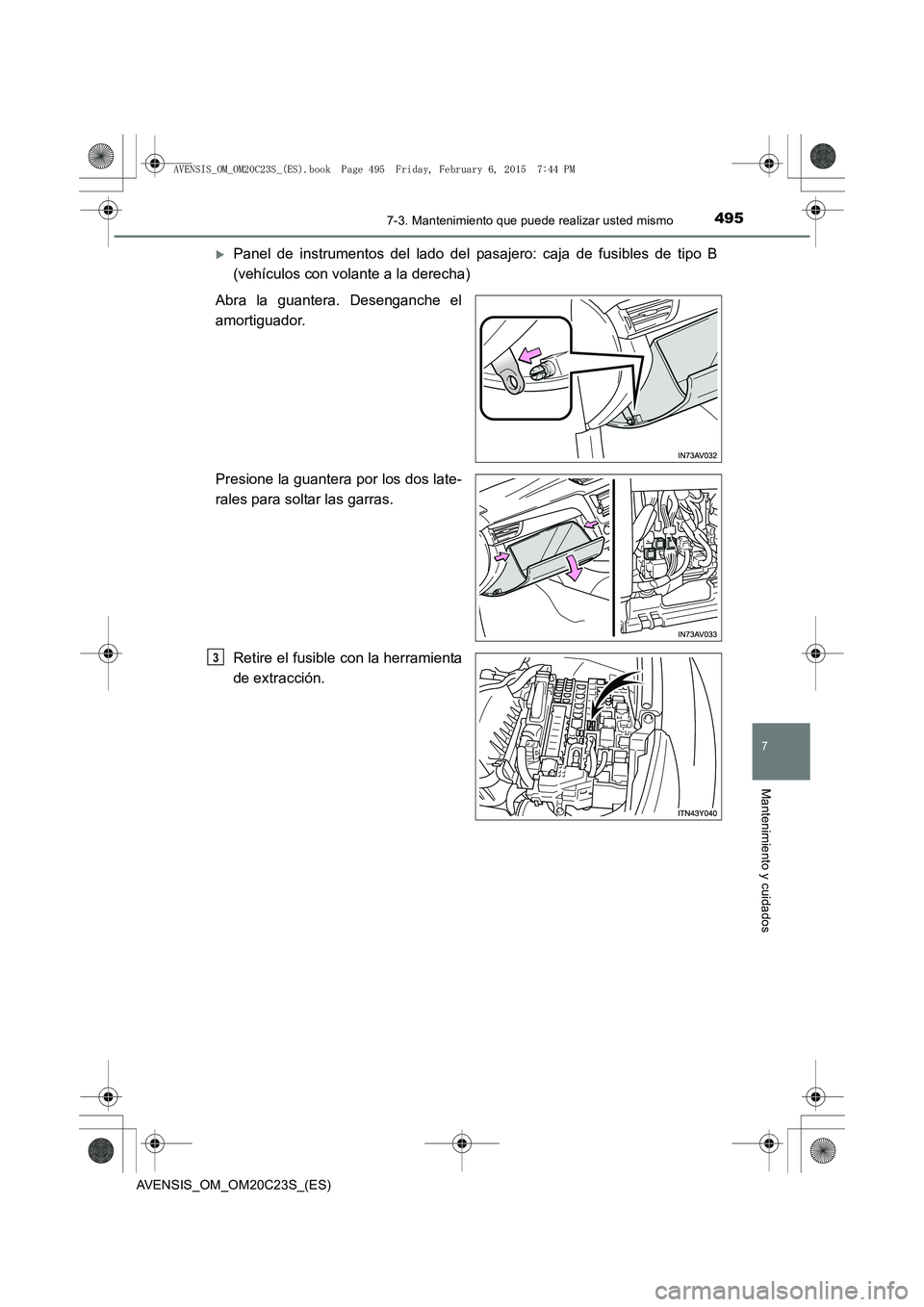

XPanel de instrumentos del lado del pasajero: caja de fusibles de tipo B
(vehículos con volante a la derecha)
Abra la guantera. Desenganche el
amortiguador.
Presione la guantera por los dos late-
rales para soltar las garras.
Retire el fusible con la herramienta
de extracción.
3
AVENSIS_OM_OM20C23S_(ES).book Page 495 Friday, February 6, 20 15 7:44 PM

4967-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

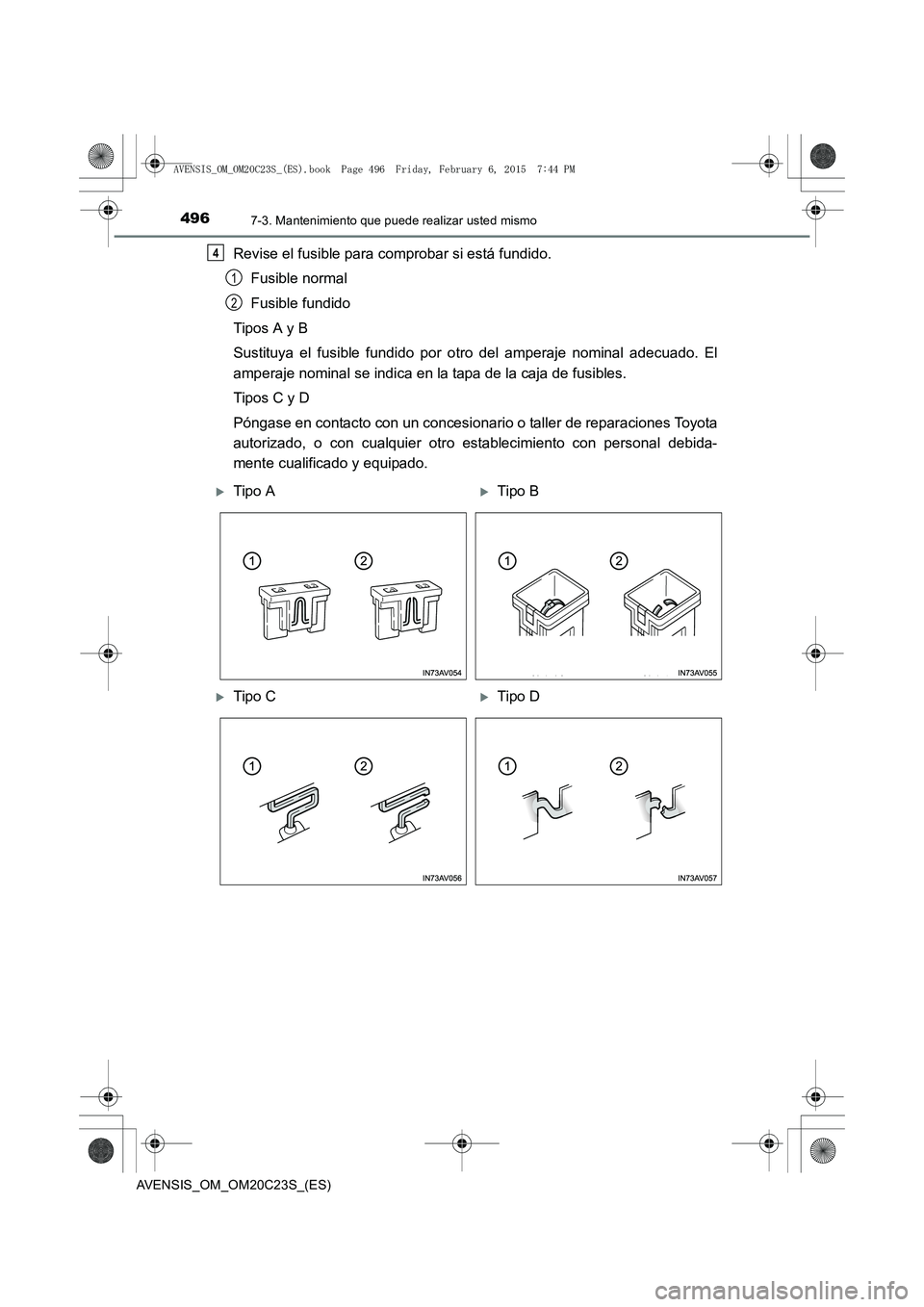

Revise el fusible para comprobar si está fundido.Fusible normal
Fusible fundido
Tipos A y B
Sustituya el fusible fundido por otro del amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D
Póngase en contacto con un concesionario o taller de reparaciones Toyota
autorizado, o con cualquier otro establecimiento con personal debida-
mente cualificado y equipado.4
1
2
XTipo AXTipo B
XTipo CXTipo D
AVENSIS_OM_OM20C23S_(ES).book Page 496 Friday, February 6, 20 15 7:44 PM

4977-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

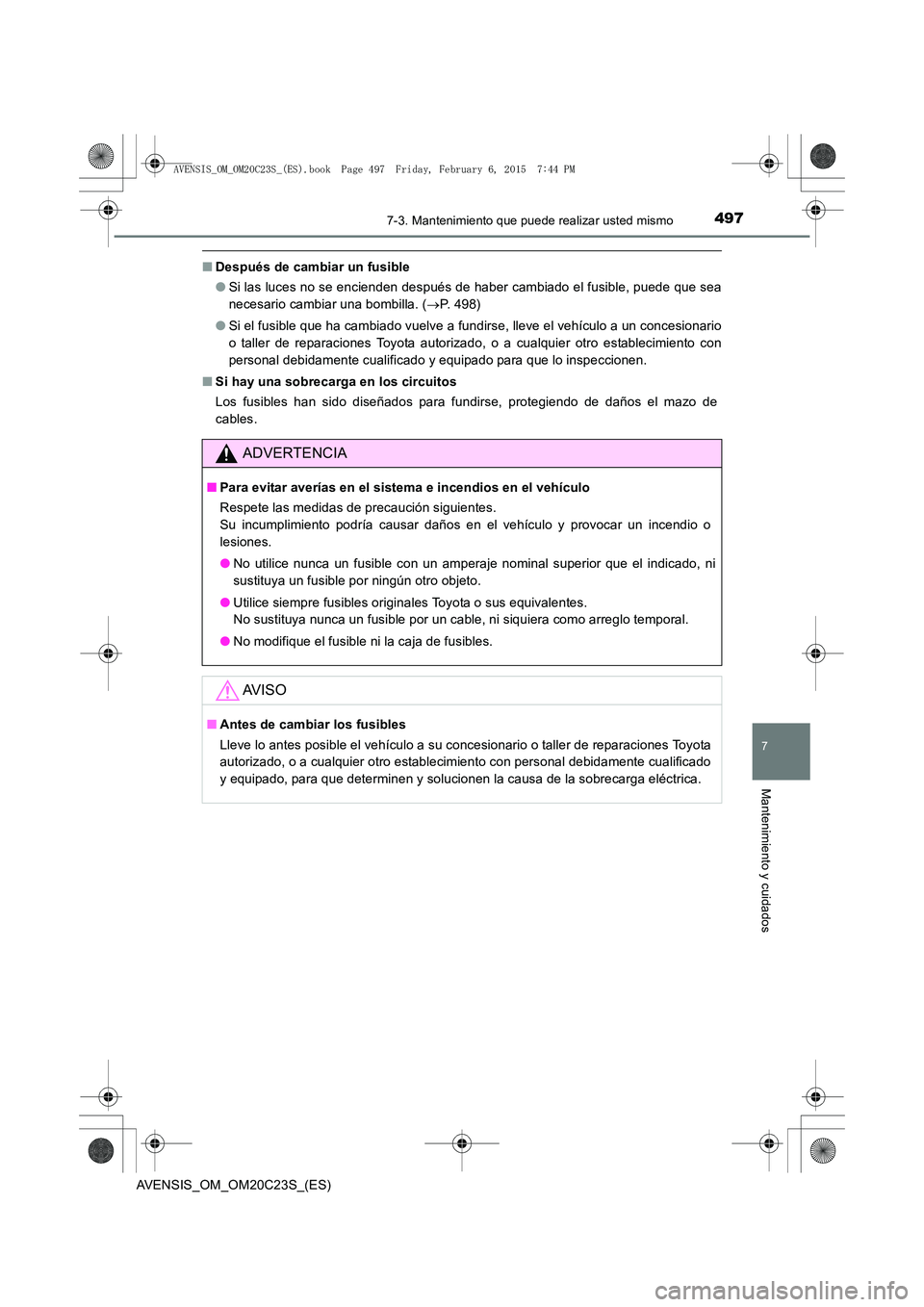

■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 498)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un concesionario
o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado para que lo inspeccionen.
■ Si hay una sobrecarga en los circuitos
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños en el vehículo y provocar un incendio o
lesiones.
●No utilice nunca un fusible con un amperaje nominal superior que el indicado, ni
sustituya un fusible por ningún otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique el fusible ni la caja de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.
AVENSIS_OM_OM20C23S_(ES).book Page 497 Friday, February 6, 20 15 7:44 PM

4987-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

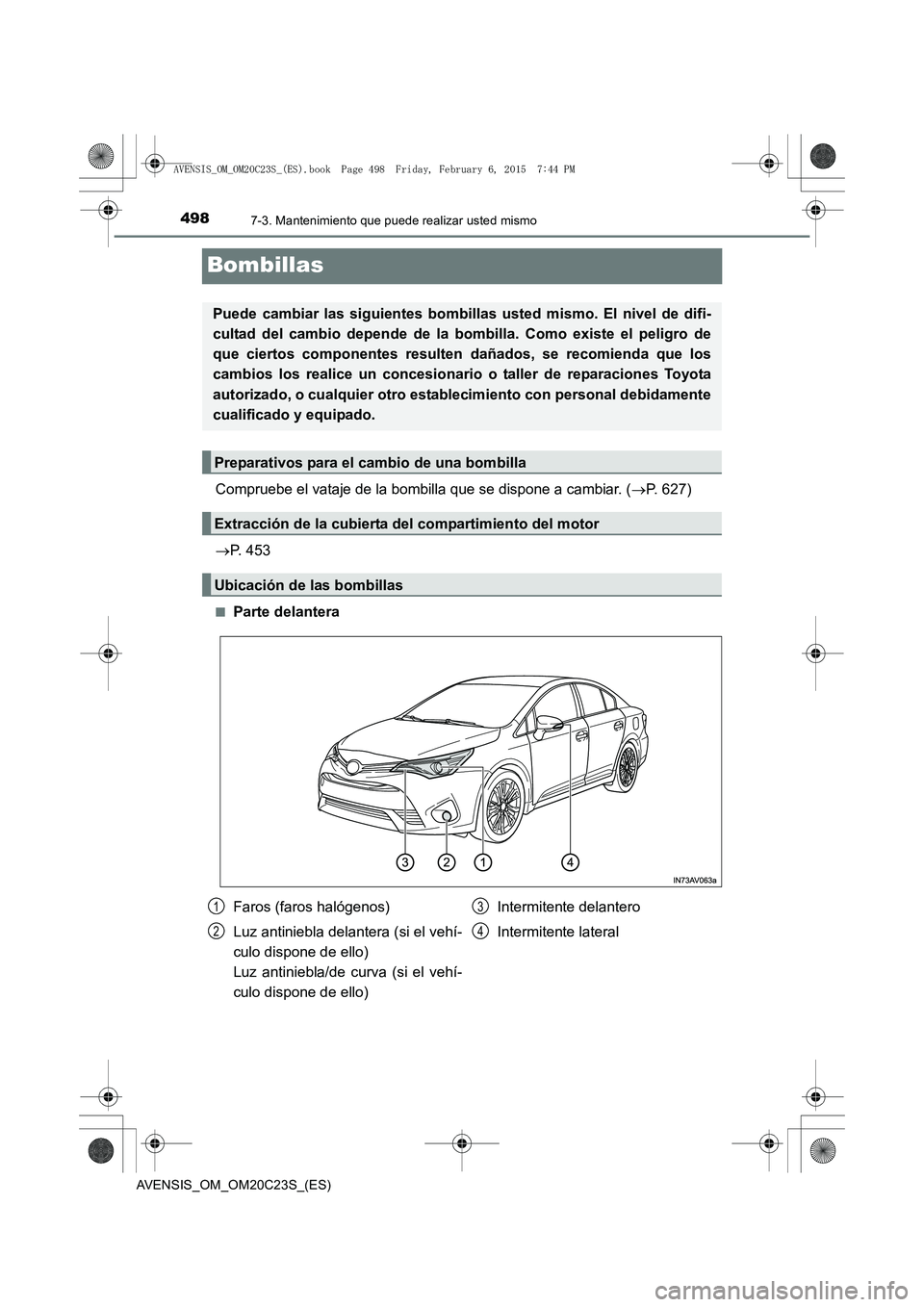

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 627)
→ P. 453
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios los realice un concesionario o taller de reparaciones Toyota
autorizado, o cualquier otro establecimiento con personal debidamente
cualificado y equipado.
Preparativos para el cambio de una bombilla
Extracción de la cubierta del compartimiento del motor
Ubicación de las bombillas
Faros (faros halógenos)
Luz antiniebla delantera (si el vehí-
culo dispone de ello)
Luz antiniebla/de curva (si el vehí-
culo dispone de ello) Intermitente delantero
Intermitente lateral1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 498 Friday, February 6, 20
15 7:44 PM

4997-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

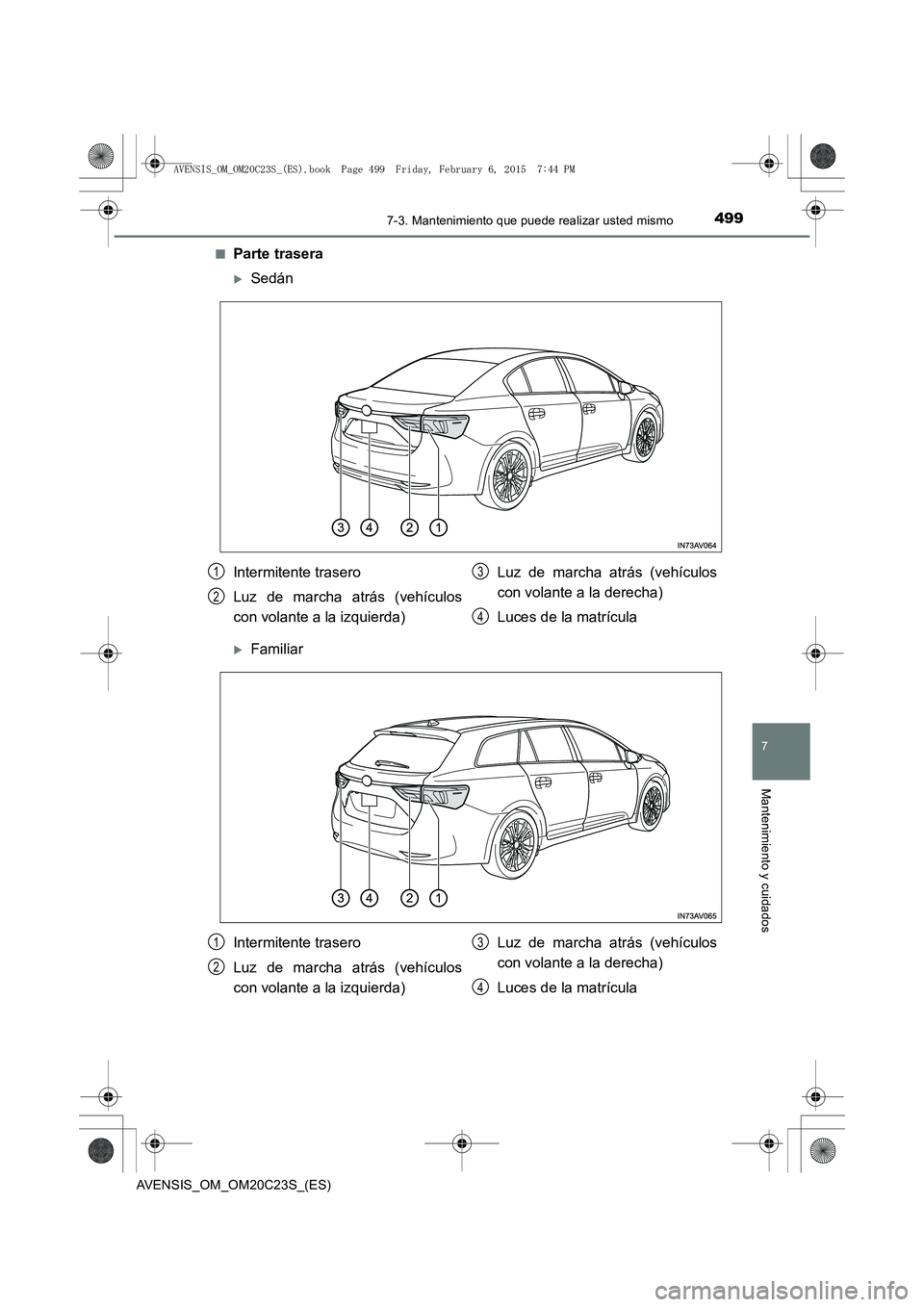

■Parte trasera
XSedán
XFamiliar
Intermitente trasero
Luz de marcha atrás (vehículos
con volante a la izquierda)Luz de marcha atrás (vehículos
con volante a la derecha)
Luces de la matrícula1
2
3
4
Intermitente trasero
Luz de marcha atrás (vehículos
con volante a la izquierda)Luz de marcha atrás (vehículos
con volante a la derecha)
Luces de la matrícula1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 499 Friday, February 6, 20
15 7:44 PM

5007-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Faros (bombillas halógenas)
Solo para el lado derecho: Quite
el clip de seguridad y gire y
quite la abertura del depósito
del líquido lavaparabrisas.
Solo para el lado izquierdo:
Retire el clip de seguridad y la
parte superior del conducto del
depurador de aire (si es extraí-
ble).
Gire la base de la bombilla
hacia la izquierda.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Cambio de las bombillas
1
2
3
