TOYOTA AVENSIS 2016 Manuale de Empleo (in Spanish)

5918-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
8
Solución de problemas
Levante la alfombrilla del equipaje. (→P. 418)
Saque el dispositivo de liberación del freno de estacionamiento del male-
tero. ( →P. 555, 572)
Levante la alfombrilla del lado
izquierdo del maletero.
Quite o rompa el sello que cubre el
orificio de liberación.
Introduzca el dispositivo de libera-
ción del freno de estacionamiento
hasta donde pueda, asegurán-
dose de que no se mueve cuando
lo suelta y gírelo hacia la derecha
hasta que oiga el clic. (aprox. 600
revoluciones, aprox. 20 minutos)
Girará libremente si gira el dispositivo de liberación hacia la izquierda.
Una vez haya soltado el freno de estacionamiento, extraiga el dispositivo de libera-
ción y colóquelo en la bandeja de herramientas.
Liberación manual del freno de estacionamiento (sedán)
1
2
3
4
5
AVENSIS_OM_OM20C23S_(ES).book Page 591 Friday, February 6, 20 15 7:44 PM

5928-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
Saque el dispositivo de liberación del freno de estacionamiento del com-
partimiento de equipajes. (→P. 556, 572)
Levante el tablero de la cubierta lateral izquierda. ( →P. 420)
Levante el tapón situado en el
compartimiento de equipajes.
Quite o rompa el sello que cubre el
orificio de liberación.
Introduzca el dispositivo de libera-
ción del freno de estacionamiento
hasta donde pueda, asegurán-
dose de que no se mueve cuando
lo suelta y gírelo hacia la derecha
hasta que oiga el clic. (aprox. 600
revoluciones, aprox. 20 minutos)
Girará libremente si gira el dispositivo de liberación hacia la izquierda.
Una vez haya soltado el freno de estacionamiento, extraiga el dispositivo de libera-
ción y colóquelo en la bandeja de herramientas.
Liberación manual del freno de estacionamiento (familiar)
1
2
3
4
5
AVENSIS_OM_OM20C23S_(ES).book Page 592 Friday, February 6, 20 15 7:44 PM

5938-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
8
Solución de problemas
■Si el sello está dañado
Su concesionario o taller de reparaciones Toyota autorizado, o cualquier otro estable-
cimiento con personal debidamente cualificado y equipado debe reemplazar el sello.
Si el maletero/compartimiento de equipajes se ha inundado de agua debido a que el
sello está roto o no se encuentra en su sitio (por ejemplo, si se ha dejado el vehículo
bajo la lluvia con la puerta del maletero abierta o sin ella), deberá reemplazarse el sis-
tema del freno de estacionamiento.
■ Accionamiento manual del freno de estacionamiento
El freno de estacionamiento no puede accionarse manualmente.
ADVERTENCIA
■Al soltar manualmente el freno de estacionamiento
XVehículos sin sistema inteligente de entrada y arranque
● Coloque la palanca de cambios en P (transmisión Multidrive) o en 1 o R (transmi-
sión manual), coloque el interruptor del motor en la posición “LOCK” y calce los
neumáticos.
De lo contrario, el vehículo podría moverse y causar accidentes.
● Coloque el interruptor del motor en la posición “LOCK” y compruebe que el indica-
dor luminoso del freno de estacionamiento está apagado.
De lo contrario, el sistema podría ponerse en marcha y hacer girar el dispositivo de
liberación del freno de estacionamiento que está insertado, provocando lesiones.
XVehículos con sistema inteligente de entrada y arranque
● Coloque la palanca de cambios en P (transmisión Multidrive) o en 1 o R (transmi-
sión manual), desactive el interruptor del motor y calce los neumáticos.
De lo contrario, el vehículo podría moverse y causar accidentes.
● Desactive el interruptor del motor y compruebe que el indicador luminoso del freno
de estacionamiento está apagado.
De lo contrario, el sistema podría ponerse en marcha y hacer girar el dispositivo de
liberación del freno de estacionamiento que está insertado, provocando lesiones.
AV I S O
■Al soltar manualmente el freno de estacionamiento
●Gire el dispositivo al máximo.
No se detenga a medio camino, ya que la operación del interruptor se cancelará y
producirá un fallo en el sistema del freno de estacionamiento.
● Utilice exclusivamente el dispositivo de liberación especificado.
La utilización de otras herramientas disponibles en el mercado podría dañar el ori-
ficio de liberación e imposibilitar la extracción del sello.
AVENSIS_OM_OM20C23S_(ES).book Page 593 Friday, February 6, 20 15 7:44 PM

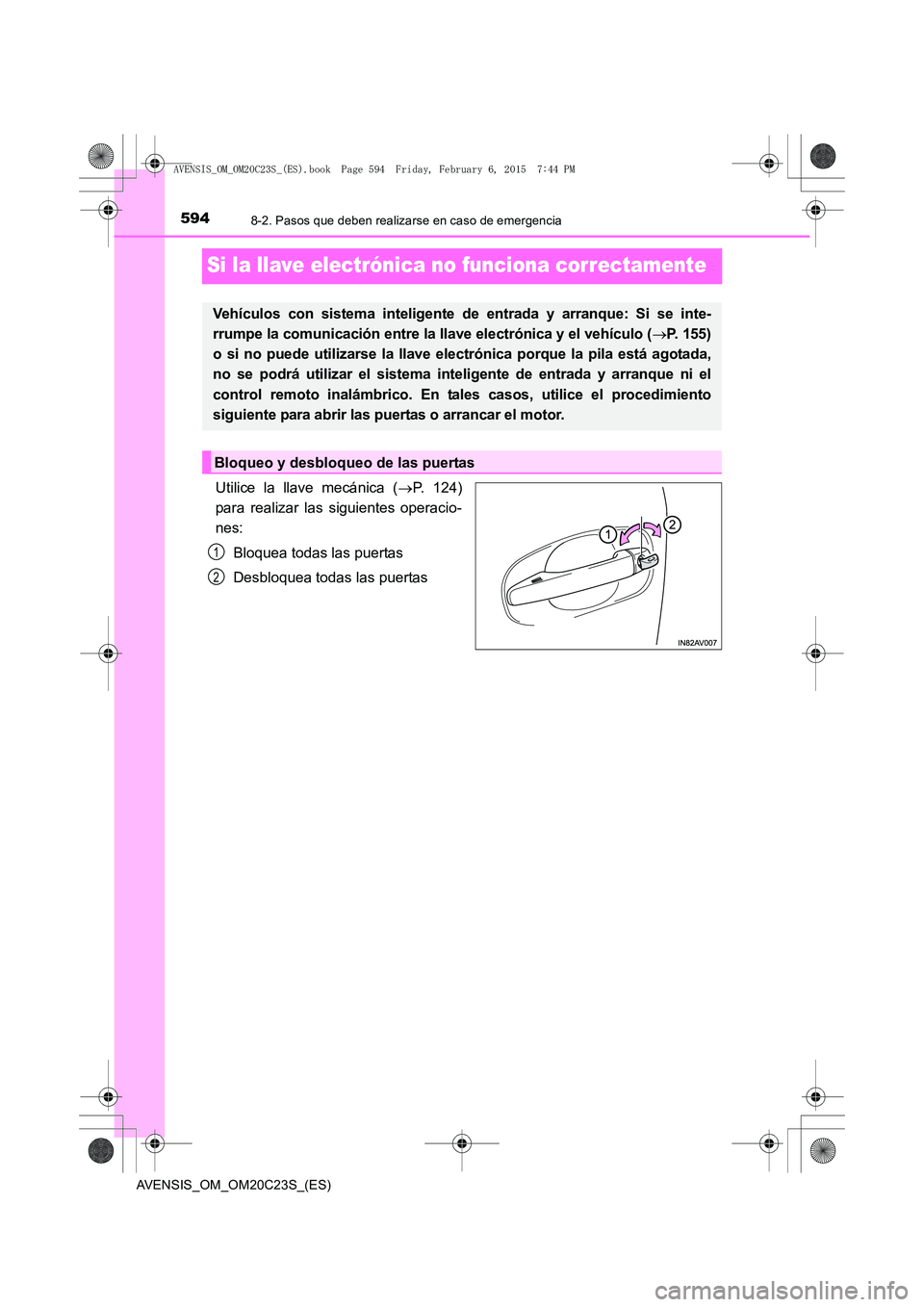

5948-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
Si la llave electrónica no funciona correctamente
Utilice la llave mecánica (→P. 124)
para realizar las siguientes operacio-
nes:
Bloquea todas las puertas
Desbloquea todas las puertas
Vehículos con sistema inteligente de entrada y arranque: Si se inte-
rrumpe la comunicación entre la llave electrónica y el vehículo ( →P. 155)
o si no puede utilizarse la llave electrónica porque la pila está agotada,
no se podrá utilizar el sistema inteligente de entrada y arranque ni el
control remoto inalámbrico. En tales casos, utilice el procedimiento
siguiente para abrir las puertas o arrancar el motor.
Bloqueo y desbloqueo de las puertas
1
2
AVENSIS_OM_OM20C23S_(ES).book Page 594 Friday, February 6, 20 15 7:44 PM

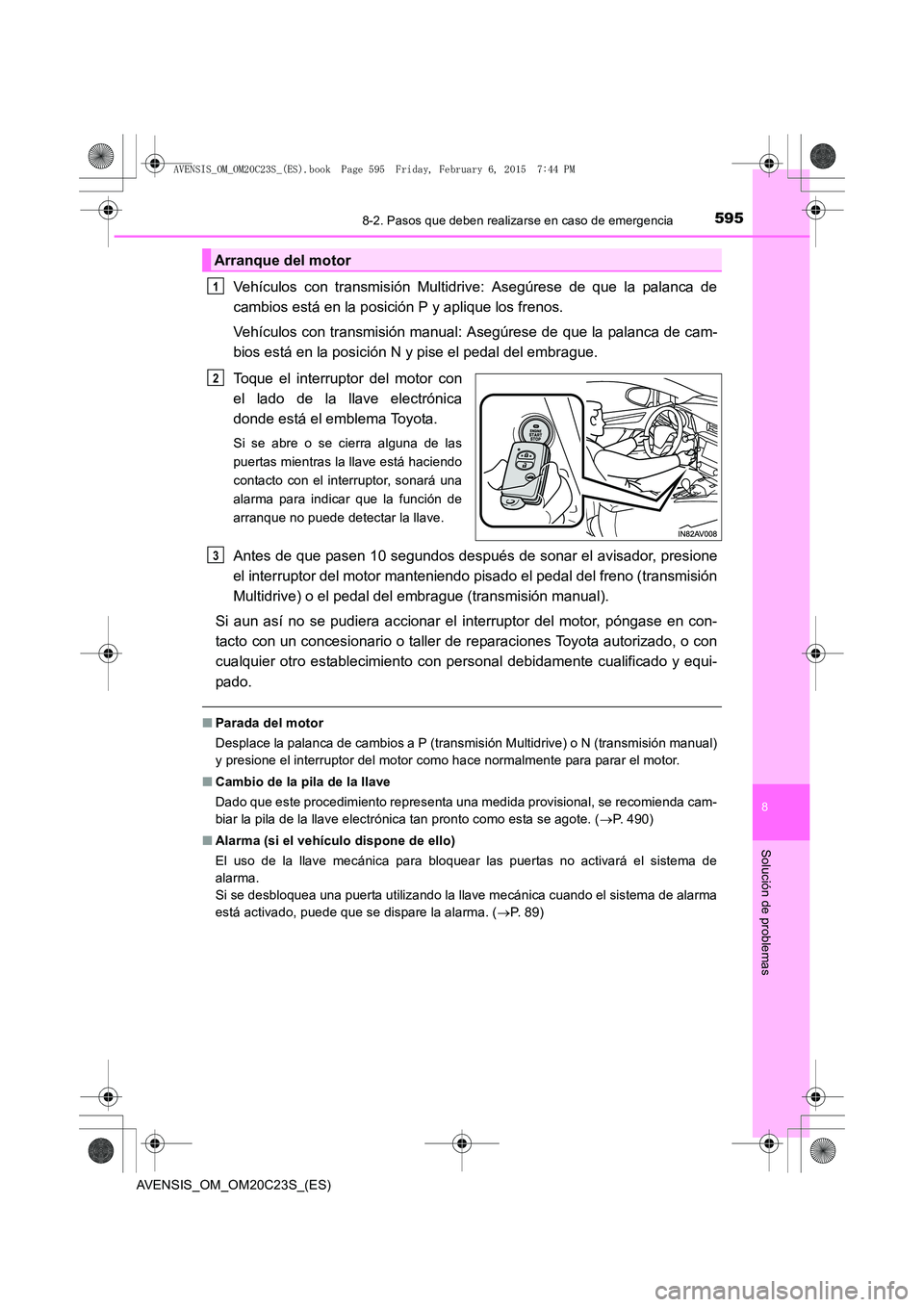

5958-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
8
Solución de problemas
Vehículos con transmisión Multidrive: Asegúrese de que la palanca de
cambios está en la posición P y aplique los frenos.
Vehículos con transmisión manual: Asegúrese de que la palanca de cam-
bios está en la posición N y pise el pedal del embrague.
Toque el interruptor del motor con
el lado de la llave electrónica
donde está el emblema Toyota.
Si se abre o se cierra alguna de las
puertas mientras la llave está haciendo
contacto con el interruptor, sonará una
alarma para indicar que la función de
arranque no puede detectar la llave.
Antes de que pasen 10 segundos después de sonar el avisador, presione
el interruptor del motor manteniendo pisado el pedal del freno (transmisión
Multidrive) o el pedal del embrague (transmisión manual).
Si aun así no se pudiera accionar el interruptor del motor, póngase en con-
tacto con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento c on personal debidamente cualificado y equi-
pado.
■ Parada del motor
Desplace la palanca de cambios a P (transmisión Multidrive) o N (transmisión manual)
y presione el interruptor del motor como hace normalmente para parar el motor.
■ Cambio de la pila de la llave
Dado que este procedimiento representa una medida provisional, se recomienda cam-
biar la pila de la llave electrónica tan pronto como esta se agote. ( →P. 490)
■ Alarma (si el vehículo dispone de ello)
El uso de la llave mecánica para bloquear las puertas no activará el sistema de
alarma.
Si se desbloquea una puerta utilizando la llave mecánica cuando el sistema de alarma
está activado, puede que se dispare la alarma. ( →P. 8 9 )
Arranque del motor
1
2
3
AVENSIS_OM_OM20C23S_(ES).book Page 595 Friday, February 6, 20 15 7:44 PM

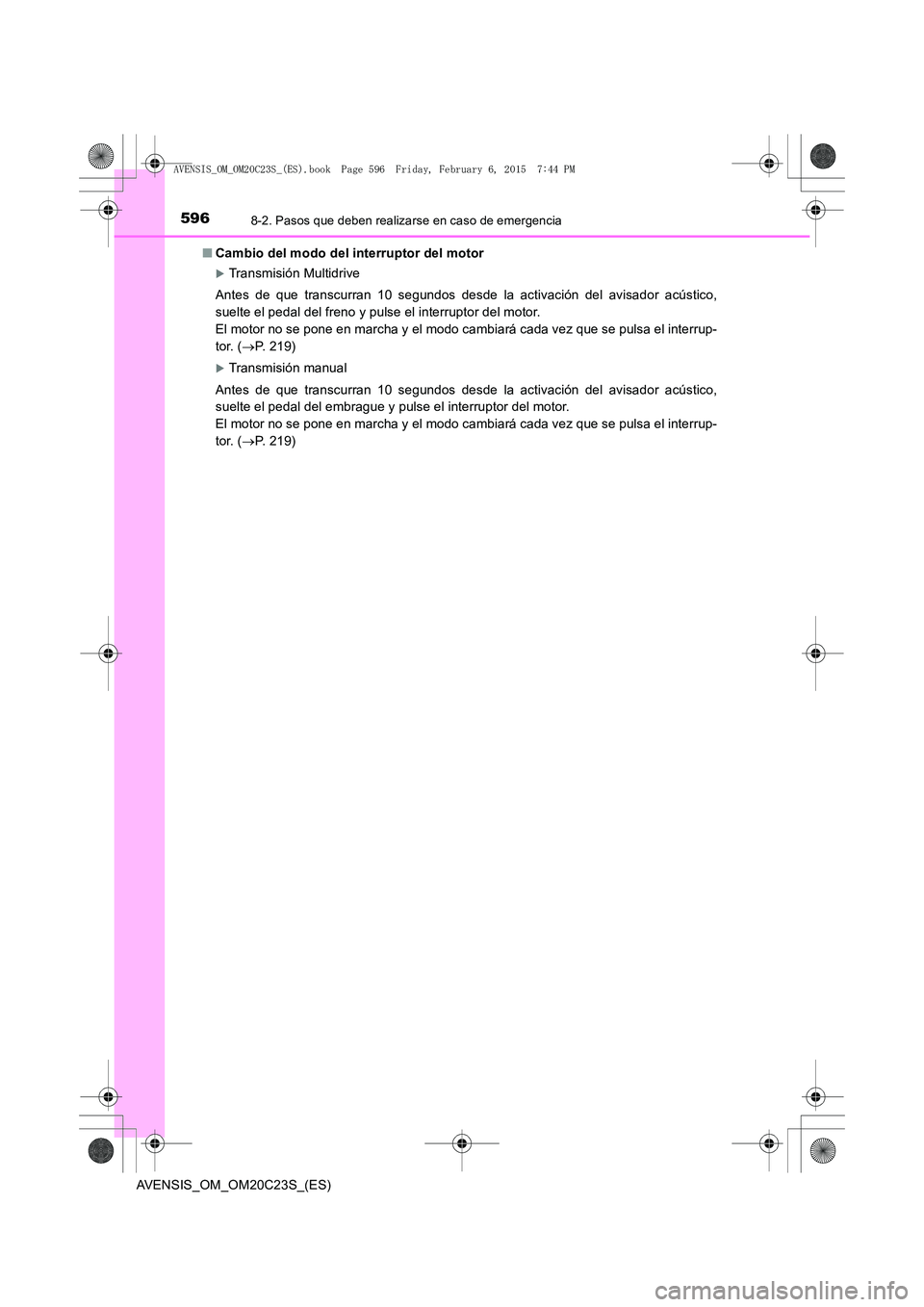

5968-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)■
Cambio del modo del interruptor del motor
XTransmisión Multidrive
Antes de que transcurran 10 segundos desde la activación del avisador acústico,
suelte el pedal del freno y pulse el interruptor del motor.
El motor no se pone en marcha y el modo cambiará cada vez que se pulsa el interrup-
tor. ( →P. 219)
XTransmisión manual
Antes de que transcurran 10 segundos desde la activación del avisador acústico,
suelte el pedal del embrague y pulse el interruptor del motor.
El motor no se pone en marcha y el modo cambiará cada vez que se pulsa el interrup-
tor. ( →P. 219)
AVENSIS_OM_OM20C23S_(ES).book Page 596 Friday, February 6, 20 15 7:44 PM

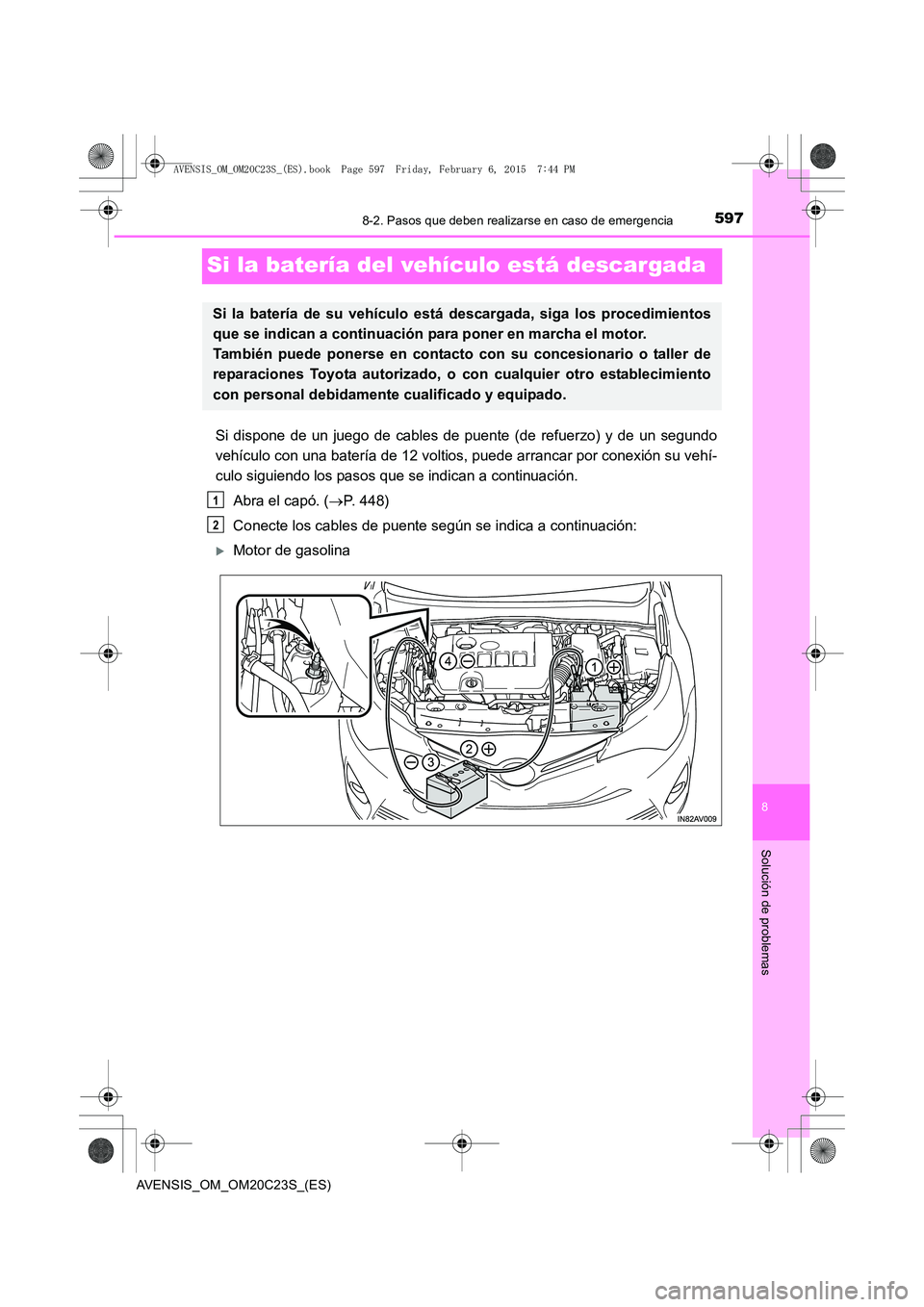

5978-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
8
Solución de problemas
Si la batería del vehículo está descargada
Si dispone de un juego de cables de puente (de refuerzo) y de un segundo
vehículo con una batería de 12 voltios, puede arrancar por conexión su vehí-
culo siguiendo los pasos que se indican a continuación.Abra el capó. ( →P. 448)
Conecte los cables de puente según se indica a continuación:
XMotor de gasolina
Si la batería de su vehículo está descargada, siga los procedimientos
que se indican a continuación para poner en marcha el motor.
También puede ponerse en contacto con su concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado.
1
2
AVENSIS_OM_OM20C23S_(ES).book Page 597 Friday, February 6, 20 15 7:44 PM

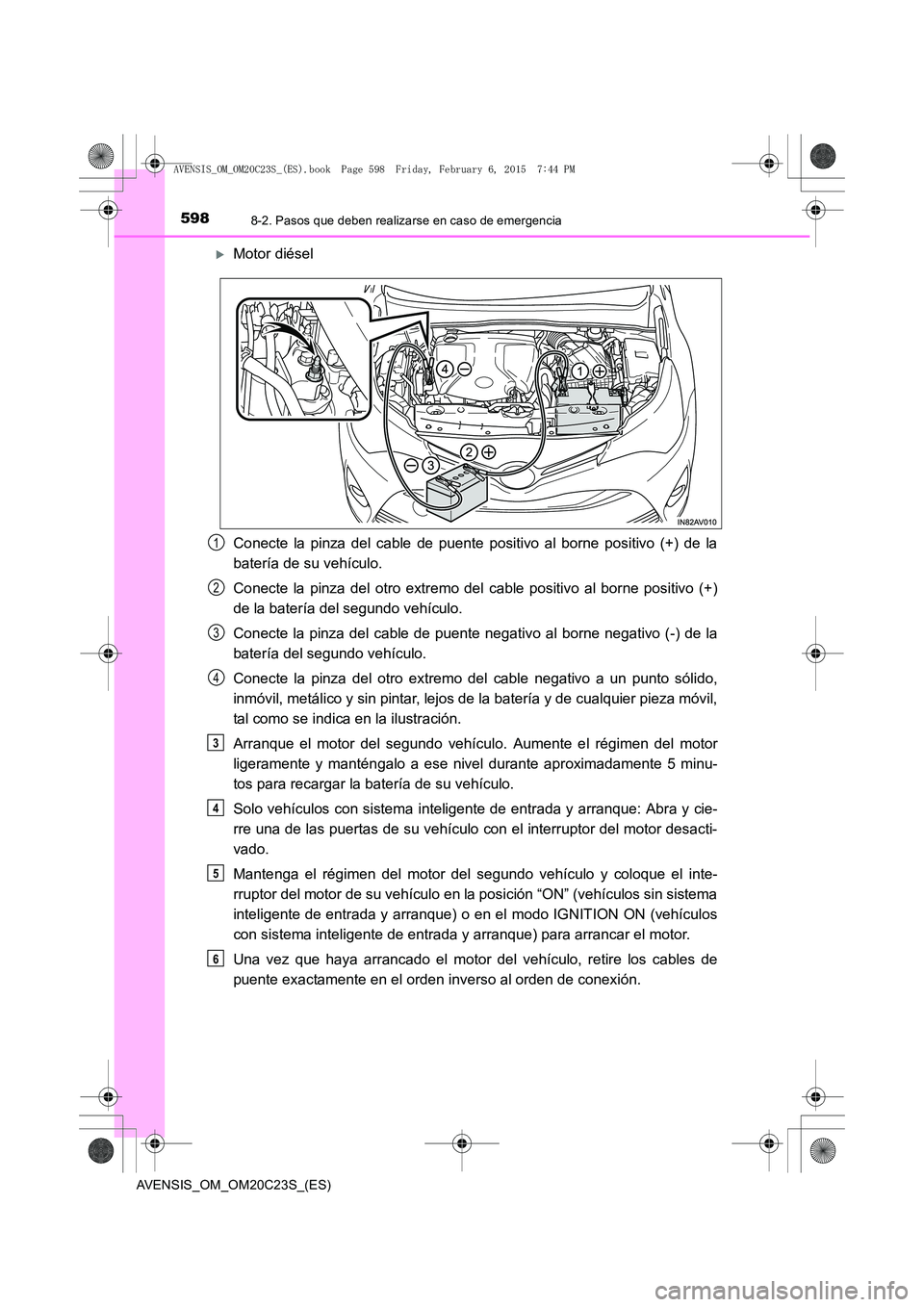

5988-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
XMotor diésel
Conecte la pinza del cable de puente positivo al borne positivo (+) de la
batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable de puente negativo al borne negativo (-) de la
batería del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos de la batería y de cualquier pieza móvil,
tal como se indica en la ilustración.
Arranque el motor del segundo vehículo. Aumente el régimen del motor
ligeramente y manténgalo a ese nivel durante aproximadamente 5 minu-
tos para recargar la batería de su vehículo.
Solo vehículos con sistema inteligente de entrada y arranque: Abra y cie-
rre una de las puertas de su vehículo con el interruptor del motor desacti-
vado.
Mantenga el régimen del motor del segundo vehículo y coloque el inte-
rruptor del motor de su vehículo en la posición “ON” (vehículos sin sistema
inteligente de entrada y arranque) o en el modo IGNITION ON (vehículos
con sistema inteligente de entrada y a rranque) para arrancar el motor.
Una vez que haya arrancado el motor del vehículo, retire los cables de
puente exactamente en el orden inverso al orden de conexión.
1
2
3
4
3
4
5
6
AVENSIS_OM_OM20C23S_(ES).book Page 598 Friday, February 6, 20 15 7:44 PM

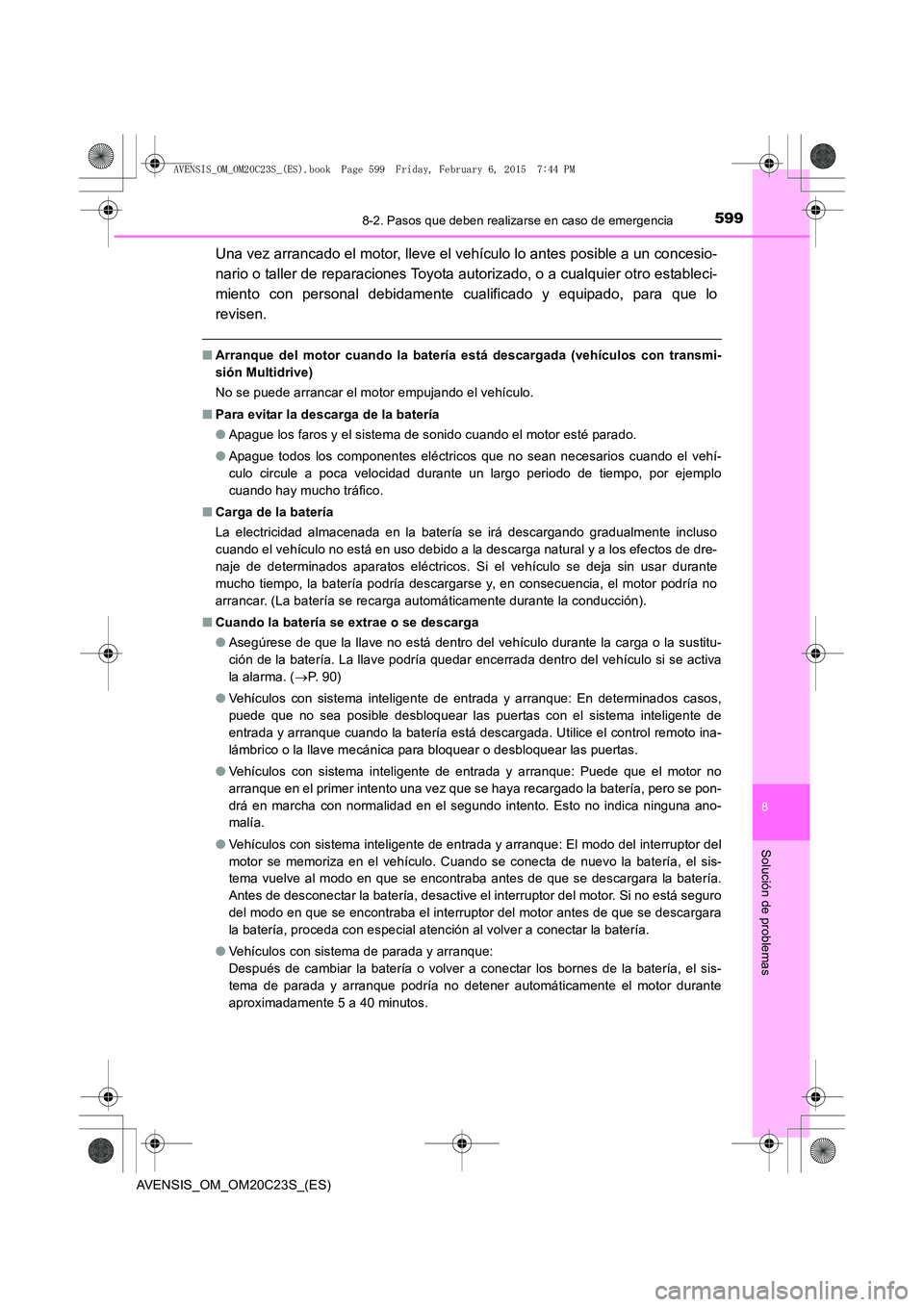

5998-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)
8
Solución de problemas
Una vez arrancado el motor, lleve el vehículo lo antes posible a un concesio-
nario o taller de reparaciones Toyota autorizado, o a cualquier otro estableci-
miento con personal debidamente cualificado y equipado, para que lo
revisen.
■ Arranque del motor cuando la batería está descargada (vehículos con transmi-
sión Multidrive)
No se puede arrancar el motor empujando el vehículo.
■ Para evitar la descarga de la batería
●Apague los faros y el sistema de sonido cuando el motor esté parado.
● Apague todos los componentes eléctricos que no sean necesarios cuando el vehí-
culo circule a poca velocidad durante un largo periodo de tiempo, por ejemplo
cuando hay mucho tráfico.
■ Carga de la batería
La electricidad almacenada en la batería se irá descargando gradualmente incluso
cuando el vehículo no está en uso debido a la descarga natural y a los efectos de dre-
naje de determinados aparatos eléctricos. Si el vehículo se deja sin usar durante
mucho tiempo, la batería podría descargarse y, en consecuencia, el motor podría no
arrancar. (La batería se recarga automáticamente durante la conducción).
■ Cuando la batería se extrae o se descarga
●Asegúrese de que la llave no está dentro del vehículo durante la carga o la sustitu-
ción de la batería. La llave podría quedar encerrada dentro del vehículo si se activa
la alarma. ( →P. 9 0 )
● Vehículos con sistema inteligente de entrada y arranque: En determinados casos,
puede que no sea posible desbloquear las puertas con el sistema inteligente de
entrada y arranque cuando la batería está descargada. Utilice el control remoto ina-
lámbrico o la llave mecánica para bloquear o desbloquear las puertas.
● Vehículos con sistema inteligente de entrada y arranque: Puede que el motor no
arranque en el primer intento una vez que se haya recargado la batería, pero se pon-
drá en marcha con normalidad en el segundo intento. Esto no indica ninguna ano-
malía.
● Vehículos con sistema inteligente de entrada y arranque: El modo del interruptor del
motor se memoriza en el vehículo. Cuando se conecta de nuevo la batería, el sis-
tema vuelve al modo en que se encontraba antes de que se descargara la batería.
Antes de desconectar la batería, desactive el interruptor del motor. Si no está seguro
del modo en que se encontraba el interruptor del motor antes de que se descargara
la batería, proceda con especial atención al volver a conectar la batería.
● Vehículos con sistema de parada y arranque:
Después de cambiar la batería o volver a conectar los bornes de la batería, el sis-
tema de parada y arranque podría no detener automáticamente el motor durante
aproximadamente 5 a 40 minutos.
AVENSIS_OM_OM20C23S_(ES).book Page 599 Friday, February 6, 20 15 7:44 PM

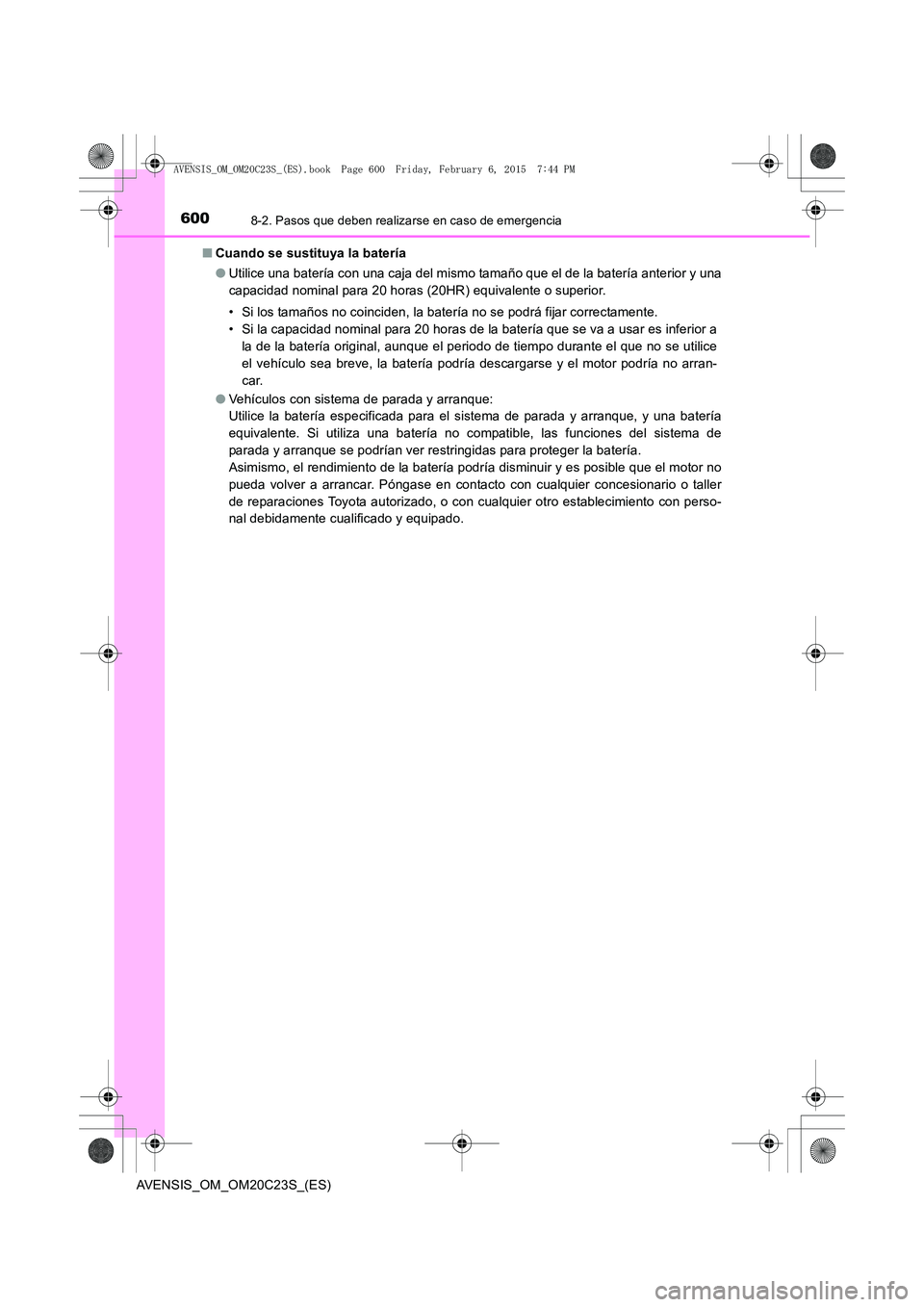

6008-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C23S_(ES)■
Cuando se sustituya la batería
●Utilice una batería con una caja del mismo tamaño que el de la batería anterior y una
capacidad nominal para 20 horas (20HR) equivalente o superior.
• Si los tamaños no coinciden, la batería no se podrá fijar correctamente.
• Si la capacidad nominal para 20 horas de la batería que se va a usar es inferior a
la de la batería original, aunque el periodo de tiempo durante el que no se utilice
el vehículo sea breve, la batería podría descargarse y el motor podría no arran-
car.
● Vehículos con sistema de parada y arranque:
Utilice la batería especificada para el sistema de parada y arranque, y una batería
equivalente. Si utiliza una batería no compatible, las funciones del sistema de
parada y arranque se podrían ver restringidas para proteger la batería.
Asimismo, el rendimiento de la batería podría disminuir y es posible que el motor no
pueda volver a arrancar. Póngase en contacto con cualquier concesionario o taller
de reparaciones Toyota autorizado, o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado.
AVENSIS_OM_OM20C23S_(ES).book Page 600 Friday, February 6, 20 15 7:44 PM
