radiator TOYOTA AVENSIS 2016 Manuale duso (in Italian)

4437-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura
Livello olio motore
(→ P. 452)
XMotore a benzina
• “Toyota Genuine Motor Oil” (olio motore originale Toyota) o
equivalente
• Straccio o carta assorbente, imbuto (usato solo per aggiun-
gere olio)
XMotore diesel
• “Toyota Genuine Motor Oil (olio motore originale Toyota)5W-30 Premium Fuel Economy per motori 1WW/2WW”.
Per l’uso di qualsiasi altro olio motore approvato di qualità
equivalente, contattare un concessionario o un’officina
autorizzata Toyota o un altro professionista debitamente
qualificato ed attrezzato.
• Straccio o carta assorbente, imbuto (usato solo per aggiun-
gere olio)
Fusibili ( →P. 493)• Fusibile con medesimo amperaggio dell’originale
Lampadine
(→ P. 498)
• Lampadina con lo stesso codice e caratteristiche di
potenza dell’originale
• Cacciavite a stella
• Cacciavite a testa piatta
• Chiave
Radiatore,
condensatore e
scambiatore di
calore ( →P. 460)

Pressione di
gonfiaggio
pneumatici
(→ P. 483)
• Manometro per la
pressione degli pneumatici• Sorgente di aria compressa
Liquido lavavetro
(→ P. 463)• Acqua o liquido lavavetro contenente antigelo (per il peri-
odo invernale)
•Imbuto
StrumentiParti e attrezzi
AVENSIS_OM_OM20C24L_(EL).book Page 443 Friday, February 6, 20 15 7:48 PM

4447-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi sul vano motore
●Tenere mani, indumenti e attrezzi lontano dalla ventola in movimento e dalla cin-
ghia motore.
● Evitare di toccare il motore, il radiatore, il collettore di scarico, ecc. subito dopo la
guida, perché potrebbero essere molto caldi. Anche l’olio e altri liquidi possono
essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta o
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità di carburante o
della batteria. I vapori del carburante e della batteria sono infiammabili.
● Prestare particolare attenzione quando si lavora sulla batteria. Questa contiene
acido solforico che è velenoso e corrosivo.
● Prestare attenzione poiché il liquido freni può essere nocivo per mani e occhi e
danneggiare le superfici verniciate.
In caso di contatto del liquido con le mani o con gli occhi, sciacquare immediata-
mente la zona interessata con acqua pulita.
Se i disturbi persistono, rivolgersi a un medico.
■ Durante gli interventi in prossimità della ventola elettrica di raffreddamento o
della griglia
XVeicoli senza sistema di accesso e avviamento intelligente
Assicurarsi che l’interruttore motore sia in posizione “LOCK”.
Con l’interruttore motore in posizione “ON”, la ventola elettrica di raffreddamento può
avviarsi automaticamente se l’aria condizionata è inserita e/o la temperatura del
refrigerante è elevata. ( →P. 460)
XVeicoli con sistema di accesso e avviamento intelligente
Assicurarsi che l’interruttore motore sia spento.
Con l’interruttore motore in modalità IGNITION ON, la ventola elettrica di raffredda-
mento può avviarsi automaticamente se l’aria condizionata è attivata e/o la tempera-
tura del refrigerante è elevata. ( →P. 460)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
AVENSIS_OM_OM20C24L_(EL).book Page 444 Friday, February 6, 20 15 7:48 PM

4497-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura
Vano motore
XMotore a benzina
Serbatoio liquido lavavetro(→ P. 463)
Serbatoio refrigerante del motore (→ P. 457)
Tappo di rabbocco olio motore (→ P. 454)
Astina livello olio motore (→ P. 452) Batteria (
→P. 460)
Scatola fusibili ( →P. 493)
Ventola elettrica di
raffreddamento
Condensatore ( →P. 460)
Radiatore ( →P. 460)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C24L_(EL).book Page 449 Friday, February 6, 20 15 7:48 PM

4507-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
XMotore diesel
Serbatoio liquido lavavetro(→ P. 463)
Serbatoio refrigerante del motore (→ P. 457)
Tappo di rabbocco olio motore (→ P. 454)
Astina livello olio motore (→ P. 452)
Filtro carburante ( →P. 464) Scatola fusibili (
→P. 493)
Batteria ( →P. 460)
Ventole elettriche di
raffreddamento
Condensatore ( →P. 460)
Scambiatore di calore ( →P. 460)
Radiatore ( →P. 460)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C24L_(EL).book Page 450 Friday, February 6, 20 15 7:48 PM

4587-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
■In caso di abbassamento del livello del refrigerante poco tempo dopo il rabbocco
Eseguire un controllo visivo del radiatore, dei tubi flessibili, del tappo del serbatoio
refrigerante del motore, del rubinetto di scarico e della pompa dell’acqua.
Se non viene individuata alcuna perdita, rivolgersi a un concessionario o un’officina
autorizzata Toyota o altro professionista debitamente qualificato ed attrezzato per ese-
guire una prova della pressione sul tappo e un controllo per rilevare eventuali perdite
nell’impianto di raffreddamento.
■ Scelta del refrigerante
XMotore a benzina
Utilizzare esclusivamente “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o un refrigerante simile di alta qualità, a base di glicole etilenico, che
non contenga silicato, ammina, nitrito o borati, prodotto con la tecnologia degli acidi
organici ibridi di lunga durata.
“Toyota Super Long Life Coolant” (refrigerante Toyota di durata superiore) è una
miscela composta per il 50% da refrigerante e per il 50% da acqua deionizzata. (Effi-
cace fino a: -35 °C)
XMotore diesel
Utilizzare esclusivamente “Toyota Genuine Premium Long Life Coolant 1WW/2WW”
(refrigerante originale Toyota di qualità superiore a lunga durata 1WW/2WW) o un pro-
dotto equivalente. Il prodotto concentrato “Toyota Genuine Premium Long Life Coolant
1WW/2WW” (refrigerante originale Toyota di qualità superiore a lunga durata 1WW/
2WW) deve sempre essere miscelato come 50% di refrigerante e 50% di acqua deio-
nizzata. (Efficace fino a: -35 °C)
Per maggiori informazioni sul refrigerante del motore, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed
attrezzato.
AVVISO
■ Quando il motore è caldo
Non rimuovere il tappo del serbatoio del refrigerante.
L’impianto di raffreddamento può essere sotto pressione e, in caso di rimozione del
tappo, potrebbe spruzzare refrigerante bollente provocando gravi lesioni, quali
ustioni.
AVENSIS_OM_OM20C24L_(EL).book Page 458 Friday, February 6, 20 15 7:48 PM

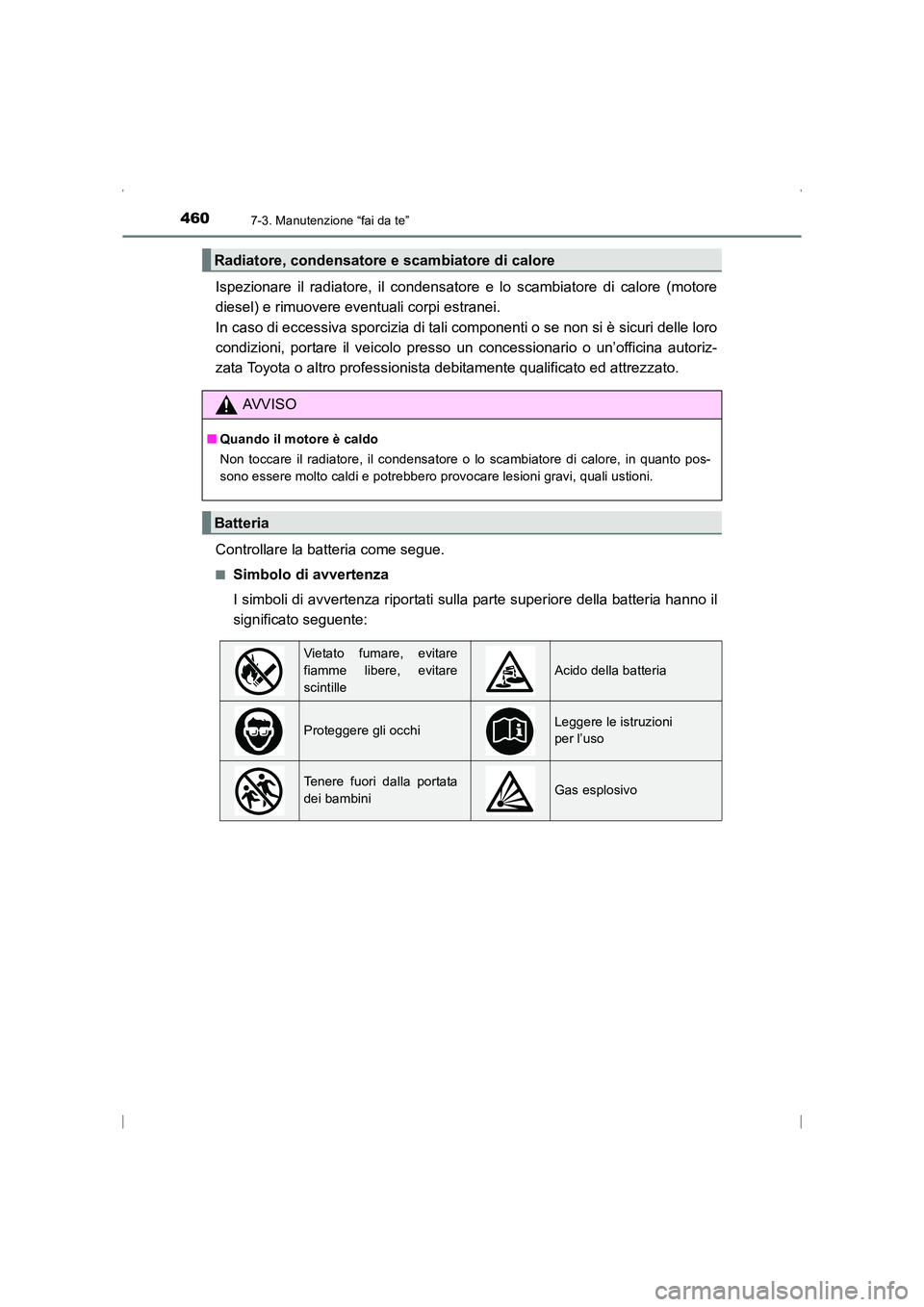

4607-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
Ispezionare il radiatore, il condensatore e lo scambiatore di calore (motore
diesel) e rimuovere eventuali corpi estranei.
In caso di eccessiva sporcizia di tali componenti o se non si è sicuri delle loro
condizioni, portare il veicolo presso un concessionario o un’officina autoriz-
zata Toyota o altro professionista debitamente qualificato ed attrezzato.
Controllare la batteria come segue.
■Simbolo di avvertenza
I simboli di avvertenza riportati sulla parte superiore della batteria hanno il
significato seguente:
Radiatore, condensatore e scambiatore di calore
AVVISO
■ Quando il motore è caldo
Non toccare il radiatore, il condensatore o lo scambiatore di calore, in quanto pos-
sono essere molto caldi e potrebbero provocare lesioni gravi, quali ustioni.
Batteria
Vietato fumare, evitare
fiamme libere, evitare
scintille
Acido della batteria
Proteggere gli occhiLeggere le istruzioni
per l’uso
Tenere fuori dalla portata
dei bambiniGas esplosivo
AVENSIS_OM_OM20C24L_(EL).book Page 460 Friday, February 6, 20 15 7:48 PM

6038-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)
8
Se si verifica un problema
Se il veicolo si surriscalda
Fermare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria condi-
zionata, quindi spegnere il motore.
Se si rileva la presenza di vapore:
Sollevare con cautela il cofano dopo che il vapore si è attenuato.
Se non si vede del vapore:
Sollevare con cautela il cofano.
Dopo che il motore si è raffreddato a sufficienza, verificare l’eventuale pre-
senza di perdite dai manicotti flessibili e dalla massa radiante (radiatore).Radiatore
Ventola di raffreddamento
In presenza di perdite di refrigerante
di forte entità, rivolgersi immediata-
mente a un concessionario o un’offi-
cina autorizzata Toyota, o a un altro
professionista debitamente qualifi-
cato ed attrezzato.
Il livello del refrigerante è corretto se è compreso tra le linee “FULL” e
“LOW ” del serbatoio.Serbatoio
Linea “FULL”
Linea “LOW ”
Le seguenti condizioni possono indicare che il veicolo si sta surriscal-
dando.● Il termometro refrigerante del motore ( →P. 104) entra nella zona rossa o
si verifica un calo di potenza. (Ad esempio, la velocità del veicolo non
aumenta).
● Da sotto il cofano fuoriesce del vapore.
Procedure correttive
1
2
3
1
2
4
1
2
3
AVENSIS_OM_OM20C24L_(EL).book Page 603 Friday, February 6, 20 15 7:48 PM

6048-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)
Rabboccare il refrigerante, se
necessario.
In una situazione di emergenza, se non
è disponibile del refrigerante, è possi-
bile utilizzare dell’acqua.
Avviare il motore e accendere l’impianto dell’aria condizionata per verifi-
care il funzionamento della ventola di raffreddamento del radiatore e con-
trollare l’eventuale presenza di perdi te di refrigerante dal radiatore o dai
manicotti flessibili.
La ventola di raffreddamento funziona quando l’impianto dell’aria condizionata
viene acceso subito dopo un avviamento a freddo. Accertarsi che la ventola sia in
funzione controllando la rumorosità della ventola e il flusso d’aria. Se non è possi-
bile eseguire questa operazione, accendere e spegnere ripetutamente l’impianto
dell’aria condizionata.
(La ventola potrebbe non funzionare con temperature sotto lo zero termico).
Se la ventola non è in funzione:
Spegnere immediatamente il motore e contattare un concessionario o
un’officina autorizzata Toyota o un altro professionista debitamente qualifi-
cato ed attrezzato.
Se la ventola sta funzionando:
Far controllare il veicolo dal concessionario o officina autorizzata Toyota
più vicina, o da un altro professionista debitamente qualificato ed attrez-
zato.
5
AVVISO
■ Per evitare incidenti o lesioni durante le ispezioni sotto il cofano del veicolo
● Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore non è
diminuito. Il vano motore potrebbe essere molto caldo e potrebbe quindi provocare
gravi lesioni come ustioni e bruciature.
● Tenere mani e indumenti (soprattutto cravatte, foulard e scialli) lontano dalla ven-
tola e dalle cinghie. In caso contrario, le mani o gli indumenti potrebbero rimanere
intrappolati con conseguenti lesioni gravi.
● Non allentare il tappo del serbatoio del refrigerante se il motore e il radiatore sono
caldi.
Il refrigerante molto caldo e la fuoriuscita di vapore sotto pressione possono cau-
sare lesioni gravi, ad esempio ustioni.
6
7
AVENSIS_OM_OM20C24L_(EL).book Page 604 Friday, February 6, 20 15 7:48 PM

658Indice alfabetico
AVENSIS_OM_OM20C24L_(EL)
Radiatore ......................................... 460
Radio
*............................................. 321
Radio Data System (RDS)
*............ 325
Refrigerante Capacità ...................................... 621
Controllo ...................................... 457
Preparativi e controlli prima
dell’inverno ............................... 309
Refrigerante del motore
Capacità ...................................... 621
Controllo ...................................... 457
Preparativi e controlli prima dell’inverno ............................... 309
Rifornimento di carburante ............ 250 Apertura del tappo serbatoio
carburante ................................ 253
Capacità ...................................... 615
Se lo sportello tappo del serbatoio non può essere
aperto ....................................... 253
Tipi di carburante......................... 615
Riscaldamento dei sedili ................ 404
Riscaldamento elettrico ................. 402
Riscaldatori Impianto dell’aria
condizionata ..................... 388, 394
Impianto dell’aria condizionata
automatico ................................ 394
Impianto dell’aria condizionata
manuale .................................... 388
Riscaldamento dei sedili.............. 404
Riscaldamento elettrico ............... 402
Specchietti retrovisori
esterni ............................... 390, 397
Rotella di regolazione
dell’inclinazione fari manuale ..... 238
RSA (assistenza alla
segnaletica stradale).................... 279
Ruota di scorta
Luogo di stoccaggio ............ 557, 558
Pressione di gonfiaggio ............... 626 Sbrinatore
Lunotto .................................390, 397
Parabrezza ...........................390, 397
Specchietti retrovisori esterni ................................390, 397
Scambiatore di calore .....................460
Se si rimane bloccati Se il veicolo rimane bloccato ........606
Sedile posteriore
Abbattimento degli schienali posteriori ....................................171
Sedili Abbattimento degli schienali
posteriori ....................................171
Funzione di memorizzazione
della posizione del sedile del
conducente ................................174
Installazione di seggiolini di sicurezza/sistema di
sicurezza per bambini..................54
Memoria posizione del sedile .......174
Poggiatesta ..................................176
Posizione corretta sui sedili ............32
Precauzioni di regolazione ...........170
Pulizia ...........................................436
Regolazione .................................169
Riscaldamento dei sedili...............404
Sedili anteriori ..................................169 Memoria posizione del sedile .......174
Memoria posizione di guida..........174
Poggiatesta ..................................176
Postura di guida corretta ................32
Pulizia ...........................................436
Regolazione .................................169
Riscaldamento dei sedili...............404
Segnale di frenata di emergenza .....................................304
RS
AVENSIS_OM_OM20C24L_(EL).book Page 658 Friday, February 6, 20 15 7:48 PM
