Page 551 of 648

5518-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8

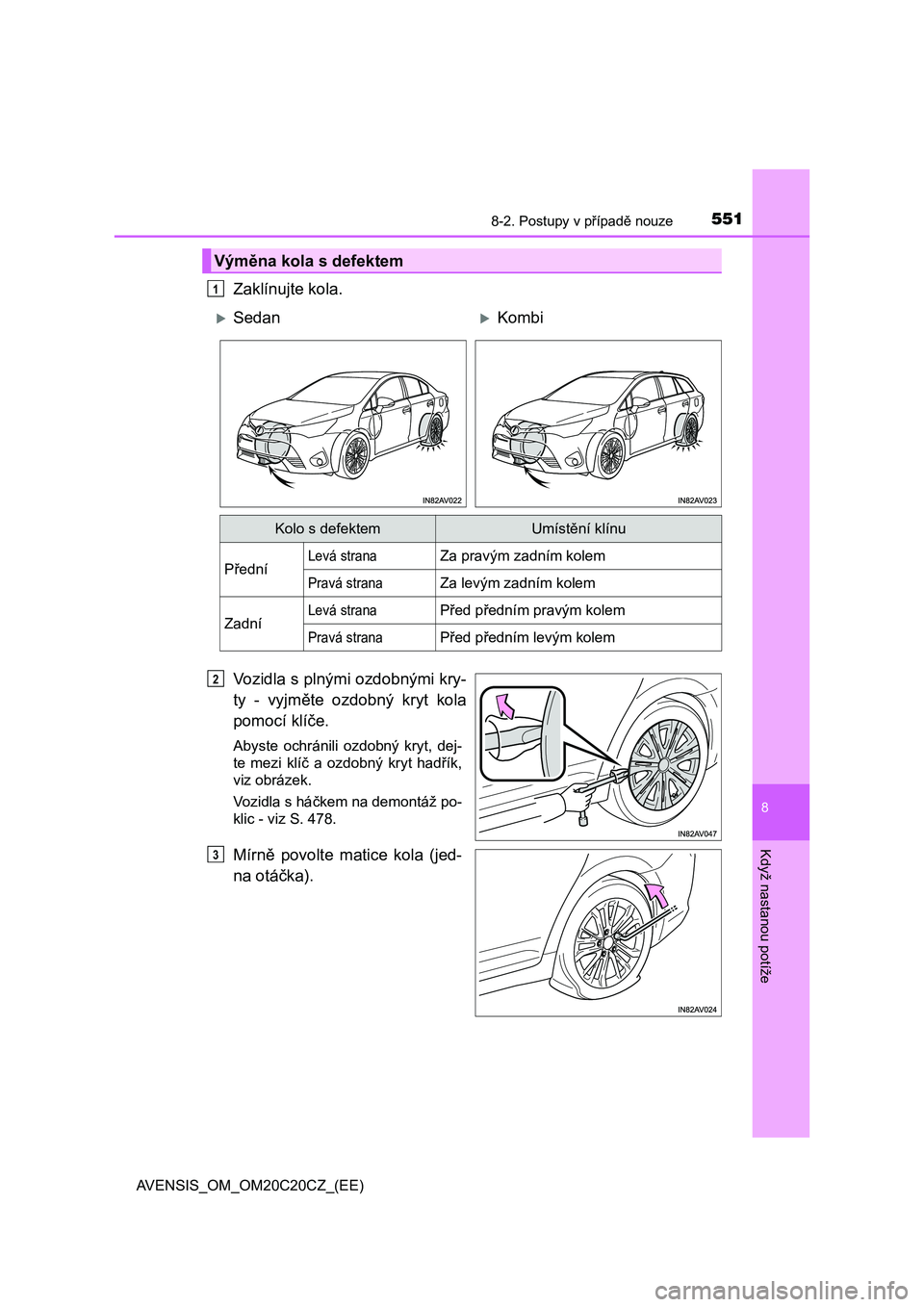

Když nastanou potíže
Zaklínujte kola.
Vozidla s plnými ozdobnými kry-
ty - vyjměte ozdobný kryt kola
pomocí klíče.
Abyste ochránili ozdobný kryt, dej-
te mezi klíč a ozdobný kryt hadřík,
viz obrázek.
Vozidla s háčkem na demontáž po-
klic - viz S. 478.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
SedanKombi
Kolo s defektemUmístění klínu
Přední
Levá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

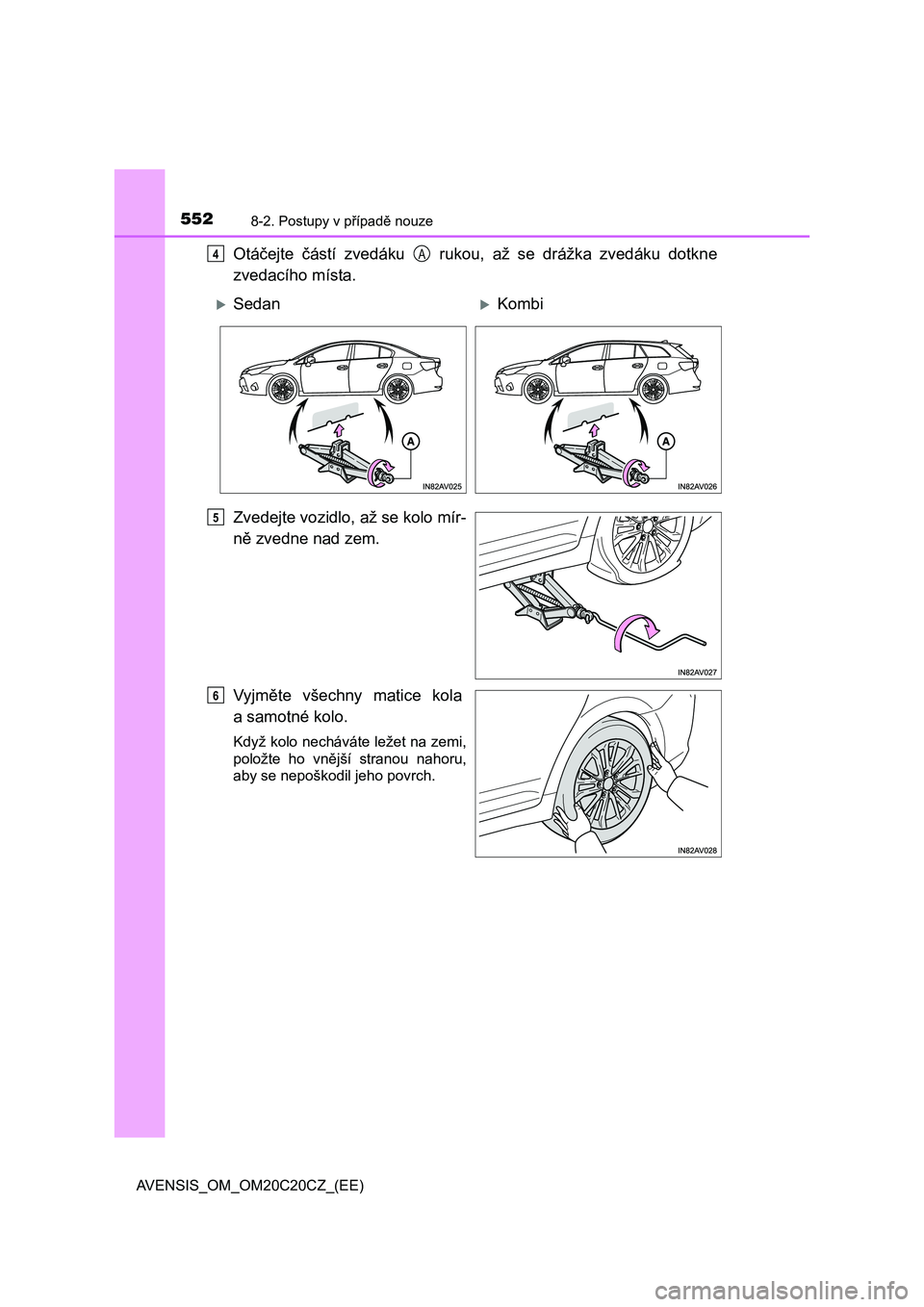

Page 552 of 648

5528-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
Otáčejte částí zvedáku rukou, až se drážka zvedáku dotkne
zvedacího místa.
Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4A
SedanKombi
5
6

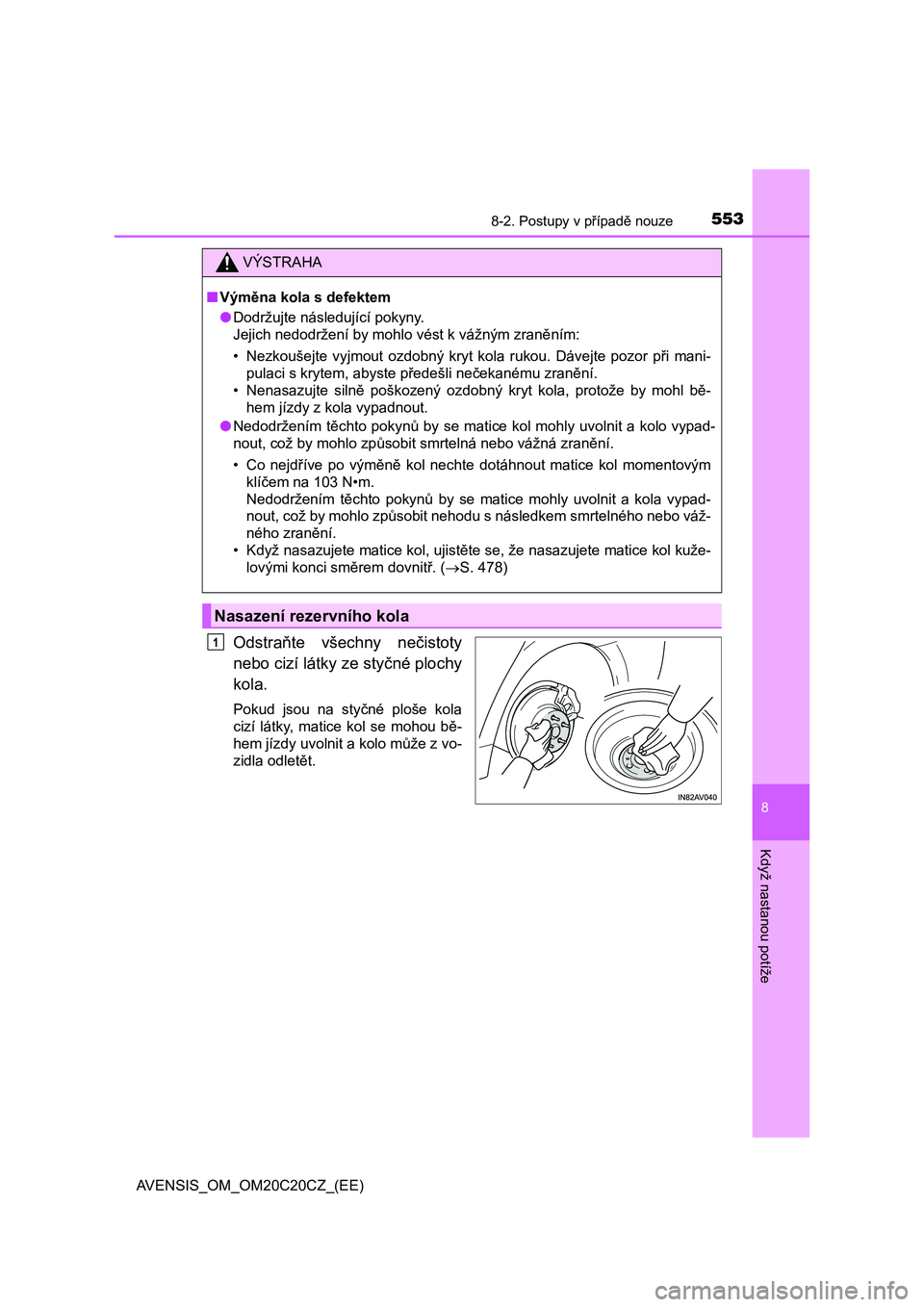

Page 553 of 648

5538-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
Nedodržením těchto pokynů by se matice mohly uvolnit a kola vypad-
nout, což by mohlo způsobit nehodu s následkem smrtelného nebo váž-
ného zranění.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 478)
Nasazení rezervního kola
1

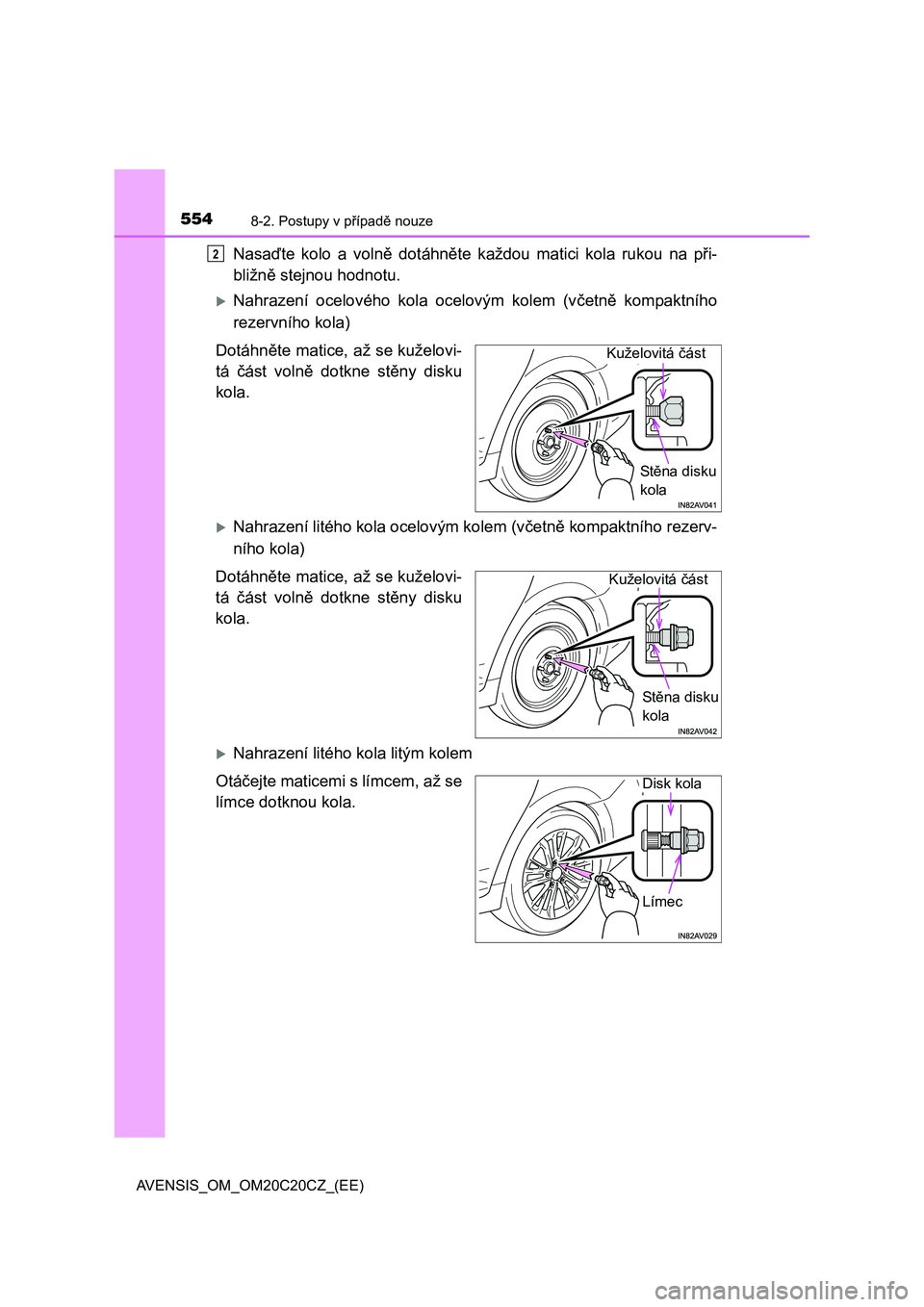

Page 554 of 648

5548-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Nahrazení ocelového kola ocelovým kolem (včetně kompaktního
rezervního kola)
Dotáhněte matice, až se kuželovi-
tá část volně dotkne stěny disku
kola.
Nahrazení litého kola ocelovým kolem (včetně kompaktního rezerv-
ního kola)
Dotáhněte matice, až se kuželovi-
tá část volně dotkne stěny disku
kola.
Nahrazení litého kola litým kolem
Otáčejte maticemi s límcem, až se
límce dotknou kola.
2
Stěna disku
kola
Kuželovitá část
Kuželovitá část
Stěna disku
kola
Límec
Disk kola

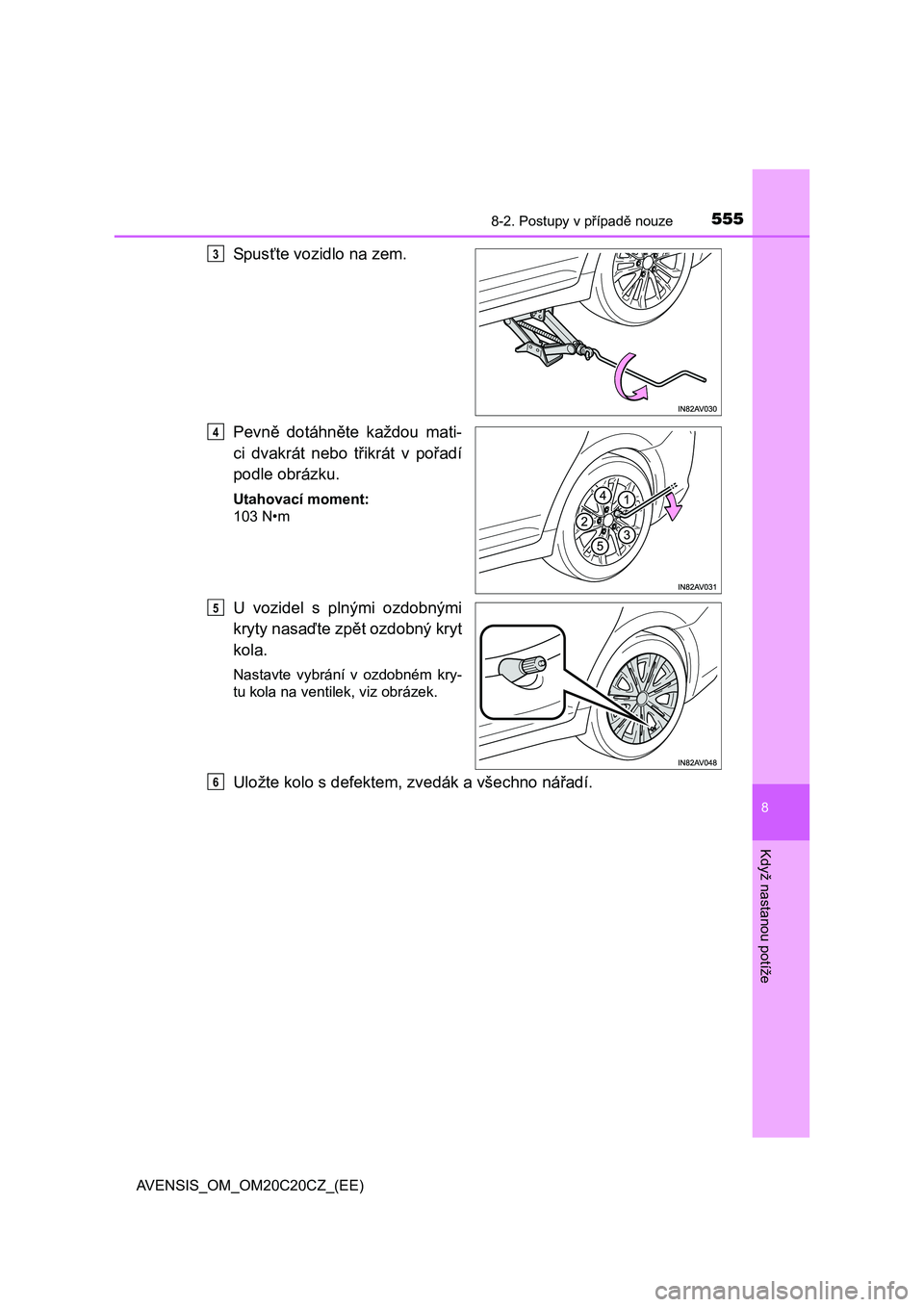

Page 555 of 648

5558-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže
Sp usťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment:
103 N•m
U vozidel s plnými ozdobnými
kryty nasaďte zpět ozdobný kryt
kola.
Nastavte vybrání v ozdobném kry-
tu kola na ventilek, viz obrázek.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

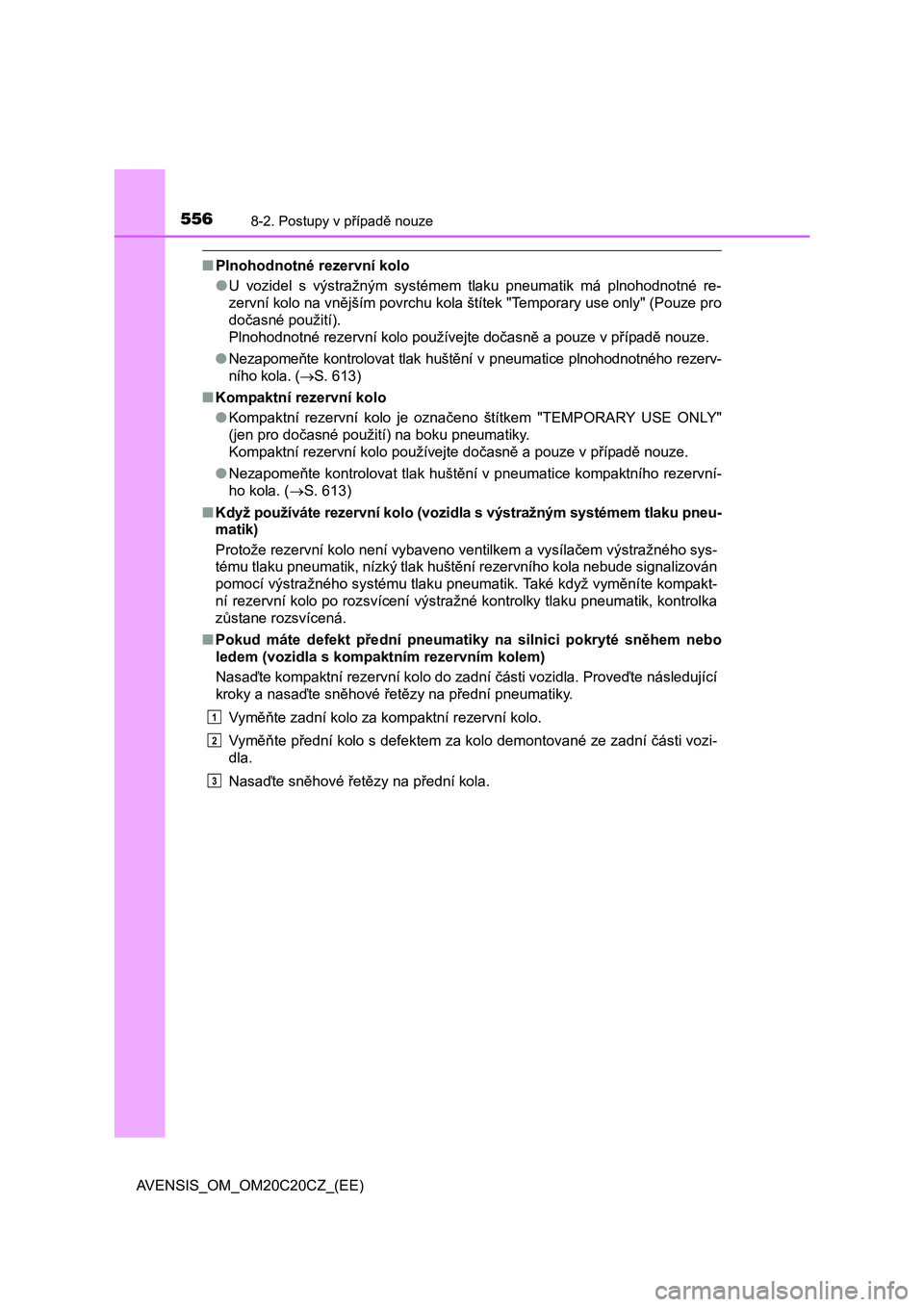

Page 556 of 648

5568-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
■Plnohodnotné rezervní kolo
●U vozidel s výstražným systémem tlaku pneumatik má plnohodnotné re-
zervní kolo na vnějším povrchu kola štítek "Temporary use only" (Pouze pro
dočasné použití).
Plnohodnotné rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice plnohodnotného rezerv-
ního kola. (S. 613)
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 613)
■Když používáte rezervní kolo (vozidla s výstražným systémem tlaku pneu-
matik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik, kontrolka
zůstane rozsvícená.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo do zadní části vozidla. Proveďte následující
kroky a nasaďte sněhové řetězy na přední pneumatiky.
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměň
te přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
1
2
3
Page 557 of 648

5578-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže

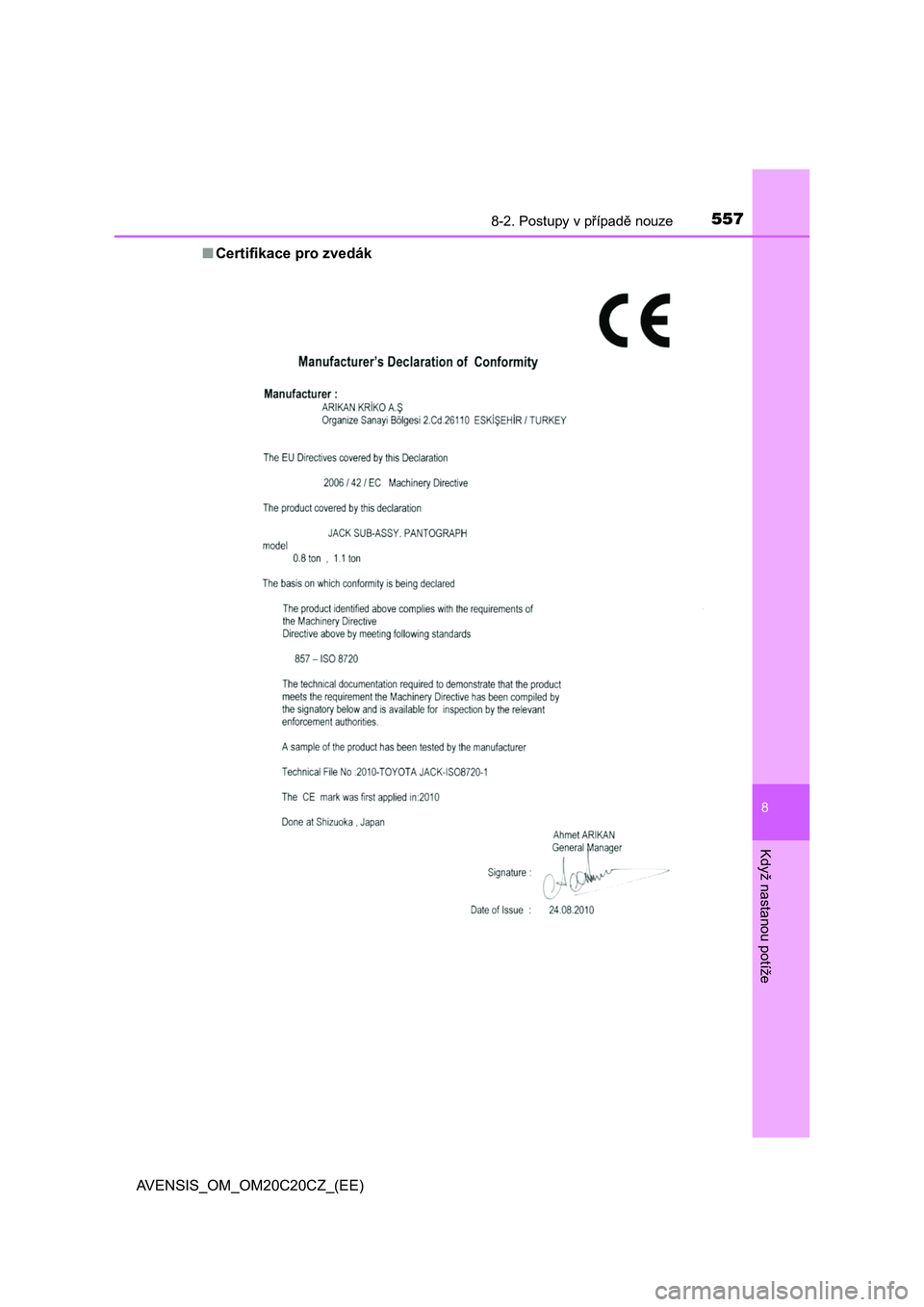

■Certifikace pro zvedák

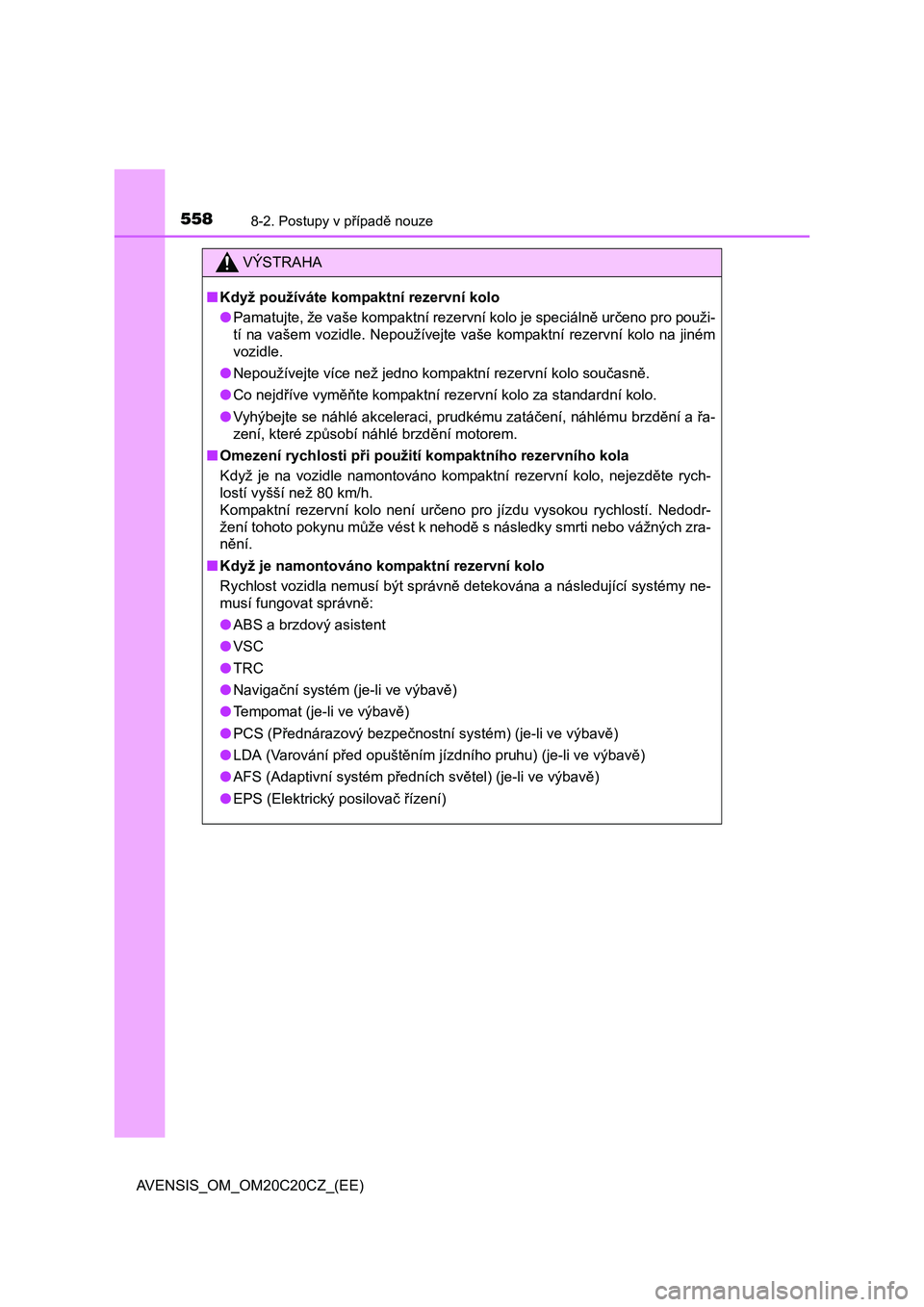

Page 558 of 648

5588-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
VÝSTRAHA
■Když používáte kompaktní rezervní kolo
●Pamatujte, že vaše kompaktní rezervní kolo je speciálně určeno pro použi-
tí na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo na jiném
vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrti nebo vážných zra-
nění.
■Když je namontováno kompaktní rezervní kolo
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
●ABS a brzdový asistent
●VSC
●TRC
●Navigační systém (je-li ve výbavě)
●Tempomat (je-li ve výbavě)
●PCS (Přednárazový bezpečnostní systém) (je-li ve výbavě)
●LDA (Varování před opuštěním jízdního pruhu) (je-li ve výbavě)
●AFS (Adaptivní systém předních světel) (je-li ve výbavě)
●EPS (Elektrický posilovač řízení)

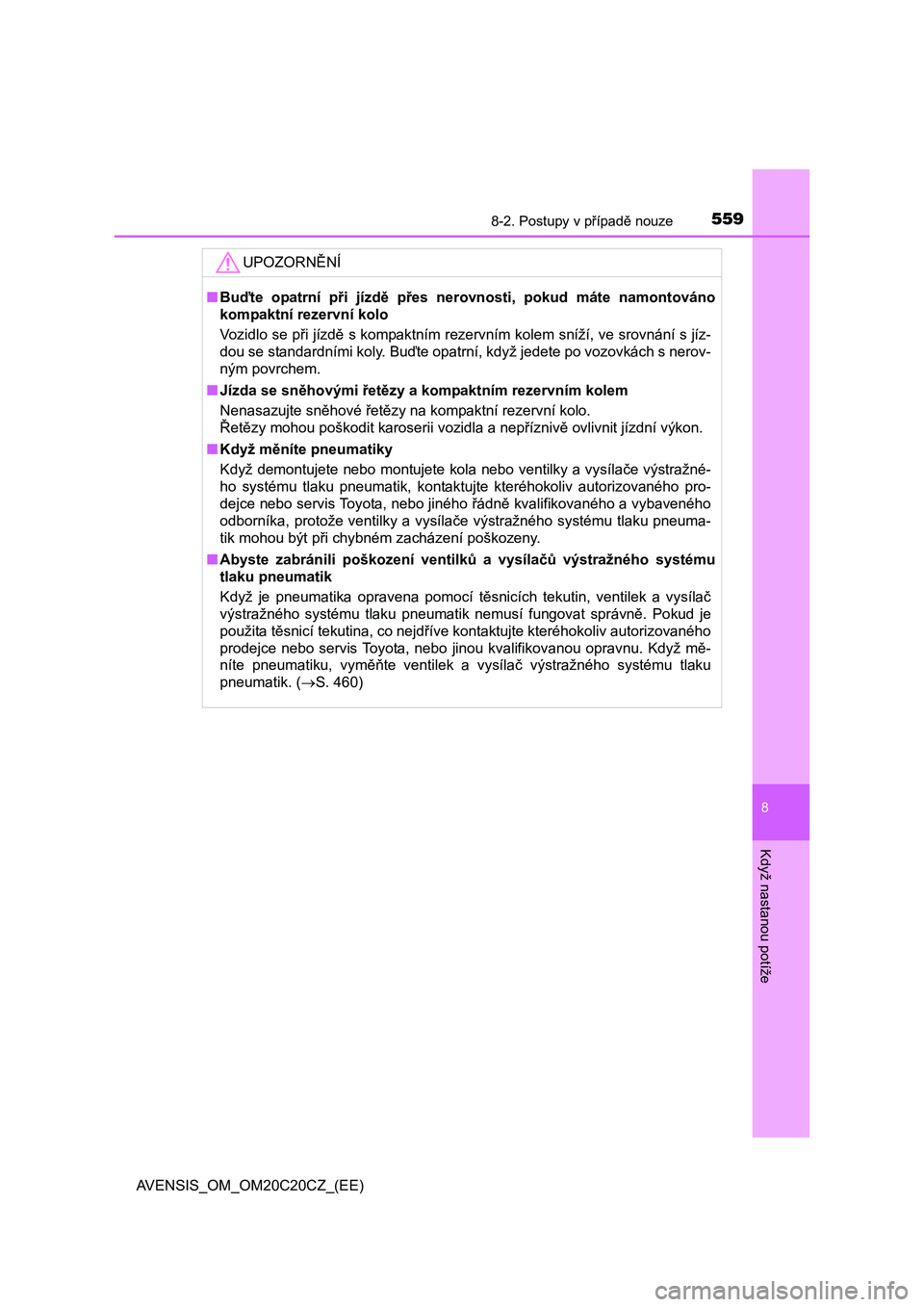

Page 559 of 648

5598-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerovnosti, pokud máte namontováno
kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jíz-
dou se standardními koly. Buďte opatrní, když jedete po vozovkách s nerov-
ným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kompaktní rezervní kolo.
Řetězy mohou poškodit karoserii vozidla a nepříznivě ovlivnit jízdní výkon.
■Když měníte pneumatiky
Když demontujete nebo montujete kola nebo ventilky a vysílače výstražné-
ho systému tlaku pneumatik, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka, protože ventilky a vysílače výstražného systému tlaku pneuma-
tik mohou být při chybném zacházení poškozeny.
■Abyste zabránili poškození ventilků a vysílačů výstražného systému
tlaku pneumatik
Když je pneumatika opravena pomocí těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekutina, co nejdříve kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jinou kvalifikovanou opravnu. Když mě-
níte pneumatiku, vyměňte ventilek a vysílač výstražného systému tlaku
pneumatik. (S. 460)
Page 560 of 648

5608-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)

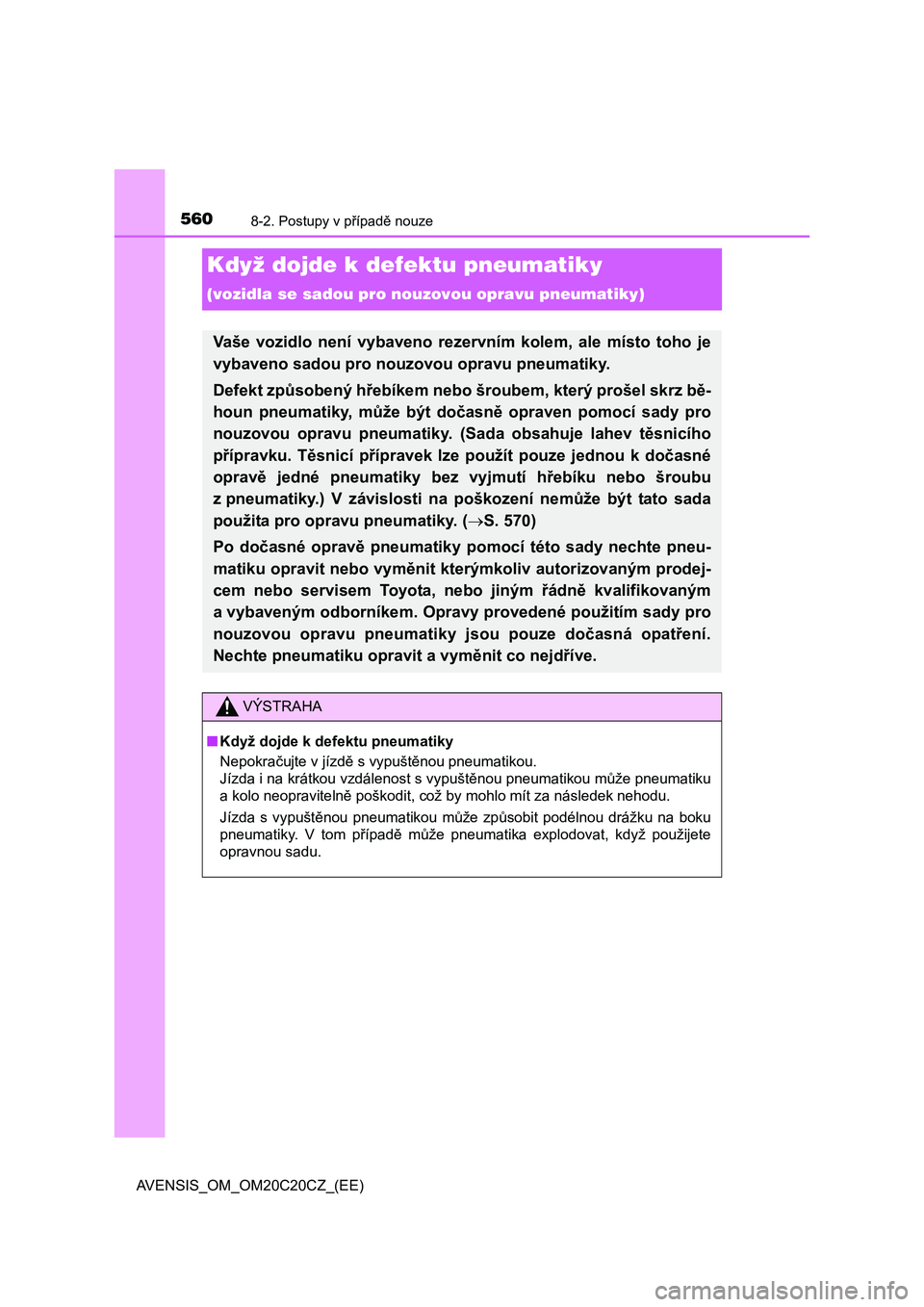

Když dojde k defektu pneumatiky
(vozidla se sadou pro nouzovou opravu pneumatiky)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je
vybaveno sadou pro nouzovou opravu pneumatiky.
Defekt způsobený hřebíkem nebo šroubem, který prošel skrz bě-
houn pneumatiky, může být dočasně opraven pomocí sady pro
nouzovou opravu pneumatiky. (Sada obsahuje lahev těsnicího
přípravku. Těsnicí přípravek lze použít pouze jednou k dočasné
opravě jedné pneumatiky bez vyjmutí hřebíku nebo šroubu
z pneumatiky.) V závislosti na poškození nemůže být tato sada
použita pro opravu pneumatiky. (S. 570)
Po dočasné opravě pneumatiky pomocí této sady nechte pneu-
matiku opravit nebo vyměnit kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem. Opravy provedené použitím sady pro
nouzovou opravu pneumatiky jsou pouze dočasná opatření.
Nechte pneumatiku opravit a vyměnit co nejdříve.
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Jízda s vypuštěnou pneumatikou může způsobit podélnou drážku na boku
pneumatiky. V tom případě může pneumatika explodovat, když použijete
opravnou sadu.
