TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

611-2. Kindersicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
Befestigung mit
Verankerungsbügel
(für oberen Haltegurt)
XStufenheckmodell
S. 77XKombi
EinbaumethodeSeite
AVENSIS_OM_OM20C68M_(EM).book Page 61 Wednesday, June 15, 201 6 11:21 AM

621-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)■
Beim Anbringen eines Kindersitzes auf dem Beifahrersitz
Bringen Sie den Kindersitz zur Sicherheit des Kindes auf einem der Rück-
sitze an. Wenn die Anbringung des Kindersitzes auf dem Beifahrersitz
unvermeidbar ist, stellen Sie den Si
tz wie folgt ein und bringen Sie erst
dann den Kindersitz an.
● Richten Sie die Rückenlehne
ganz auf.
● Schieben Sie den Sitz bis zum
Anschlag nach hinten.
● Heben Sie den Sitz so weit wie
möglich an.
● Wenn die Kopfstütze den Ein-
bau des Kindersitzes behindert
und entfernt werden kann, ent-
fernen Sie sie.
Bei Verwendung eines Kindersitzes
AVENSIS_OM_OM20C68M_(EM).book Page 62 Wednesday, June 15, 201 6 11:21 AM

631-2. Kindersicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
WARNUNG
■Bei Verwendung eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Verwenden Sie niemals einen nach hinten
gerichteten Kindersitz auf dem Beifahrersitz,
wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags eingeschaltet
ist. ( →S. 53)
Durch die Wucht des sich plötzlich aufbla-
senden Beifahrerairbags kann das Kind bei
einem Unfall tödliche oder schwere Verlet-
zungen erleiden.
● Auf der Beifahrer-Sonnenblende befindet
sich ein Aufkleber, der darauf hinweist, dass
es verboten ist, einen nach hinten
gerichteten Kindersitz auf dem Beifahrersitz
anzubringen.
Die nachstehende Abbildung zeigt den
Aufkleber im Detail.
AVENSIS_OM_OM20C68M_(EM).book Page 63 Wednesday, June 15, 201 6 11:21 AM

641-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
WARNUNG
■Bei Verwendung eines Kindersitzes
●Stellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt
mittig über der Schulter des Kindes verläuft. Der Gurt darf weder am Hals anliegen
noch von der Schulter des Kindes rutschen.
● Verwenden Sie einen der Größe und dem Alter des Kindes entsprechenden Kin-
dersitz und bringen Sie ihn auf einem der Rücksitze an.
●Bringen Sie nur in Ausnahmefällen einen
nach vorn gerichteten Kindersitz auf dem
Vordersitz an. Falls ein nach vorn gerichteter
Kindersitz auf dem Beifahrersitz angebracht
werden soll, schieben Sie den Sitz so weit
wie möglich nach hinten. Anderenfalls kann
es beim Auslösen (Aufblasen) der Airbags
zu tödlichen oder schweren Verletzungen
kommen.
● Lassen Sie niemals zu, dass ein Kind seinen
Kopf oder einen Körperteil gegen die Tür
oder den Bereich des Sitzes, der A- oder C-
Säulen oder des Dachrahmens lehnt, von
wo aus die SRS-Seitenairbags bzw. SRS-
Kopf-/Schulterairbags ausgelöst werden,
auch wenn das Kind im Kindersitz gesichert
ist. Dies ist gefährlich, da das Kind beim
Auslösen eines SRS-Seiten- und -Kopf-/
Schulterairbags tödliche oder schwere Ver-
letzungen erleiden kann.
●Ist der Fahrersitz dem Kindersitz im Weg
und verhindert so eine ordnungsgemäße
Befestigung, bringen Sie den Kindersitz (bei
Fahrzeugen mit Linkslenkung) auf dem
rechten Rücksitz oder (bei Fahrzeugen mit
Rechtslenkung) auf dem linken Rücksitz an.
(→ S. 67, 74)
AVENSIS_OM_OM20C68M_(EM).book Page 64 Wednesday, June 15, 201 6 11:21 AM

651-2. Kindersicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
◆Überprüfen der möglichen Sitzpositionen für den Einbau und der
Gewichtsklasse von Kindersitzen, die mit einem Sicherheitsgurt
befestigt werden.Stellen Sie anhand des Gewichts des Kindes die [Gewichtsklasse] fest
(→ S. 59)
(Beispiel 1) Bei einem Gewicht von 12 kg ist die [Gewichtsklasse 0+]
(Beispiel 2) Bei einem Gewicht von 15 kg ist die [Gewichtsklasse I]
Stellen Sie fest, welche Sitzposition für den entsprechenden Kindersitz
geeignet ist. Verwenden Sie dazu die Tabelle [Mit dem SICHERHEITS-
GURT befestigte Kindersitze - Kompatibilität und empfohlene Kinder-
sitze]. ( →S. 65)
◆Mit dem SICHERHEITSGURT befestig te Kindersitze - Kompatibilität
und empfohlene Kindersitze
Wenn Ihr Kindersitz der Kategorie “Universal” angehört, können Sie ihn an
den in der nachfolgenden Tabelle mit U oder UF gekennzeichneten Positi-
onen einbauen (UF gilt nur für nach vorn gerichtete Kindersitze). Die Kate-
gorie und die Gewichtsklasse eines Kindersitzes finden Sie in dessen
Bedienungsanleitung.
Wenn es sich nicht um einen Kindersitz der Kategorie “Universal” handelt
(oder wenn Sie in der nachfolgenden Tabelle keine Angaben dazu finden
können), entnehmen Sie die Informationen zur Kompatibilität bitte der
“Fahrzeugliste” des Kindersitzes oder wenden Sie sich an den Händler, bei
dem Sie den Sitz gekauft haben.
Mit einem Sicherheitsgurt befestigter Kindersitz
1
2
AVENSIS_OM_OM20C68M_(EM).book Page 65 Wednesday, June 15, 201 6 11:21 AM

661-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
Bedeutung der Abkürzungen der obigen Tabelle:
X: Ungeeignete Sitzposition für Kinder dieser Gewichtsklasse.
U: Geeignet für “Universal”-Kindersitze, die für diese Gewichtsklasse zuge-lassen sind.
UF: Geeignet für nach vorn gerichtete “Universal”-Kindersitze, die für diese Gewichtsklasse zugelassen sind.
Gewichtsklas- sen
Sitzposition
Empfohlene Kindersitze
BeifahrersitzRücksitz
Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags
AußenMitte
ONOFF
0
Bis 10 kg X
U
*1UU
“TOYOTA G 0+, BABY
SAFE PLUS”
“TOYOTA MINI”
0+
Bis 13 kg X
U
*1UU
I
9 bis 18 kg
Nach hin-
ten gerich-
tet — X
U*1, 2U*2U*2“TOYOTA DUO+”
Nach vorn
gerichtet —
UF
*1, 2
II, III
15 bis 36 kg UF*1, 2U*1, 2U*2U*2
“TOYOTA KIDFIX XP
SICT”
(Befestigung an
ISOFIX-Verankerun-
gen möglich)
AVENSIS_OM_OM20C68M_(EM).book Page 66 Wednesday, June 15, 201
6 11:21 AM

671-2. Kindersicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen

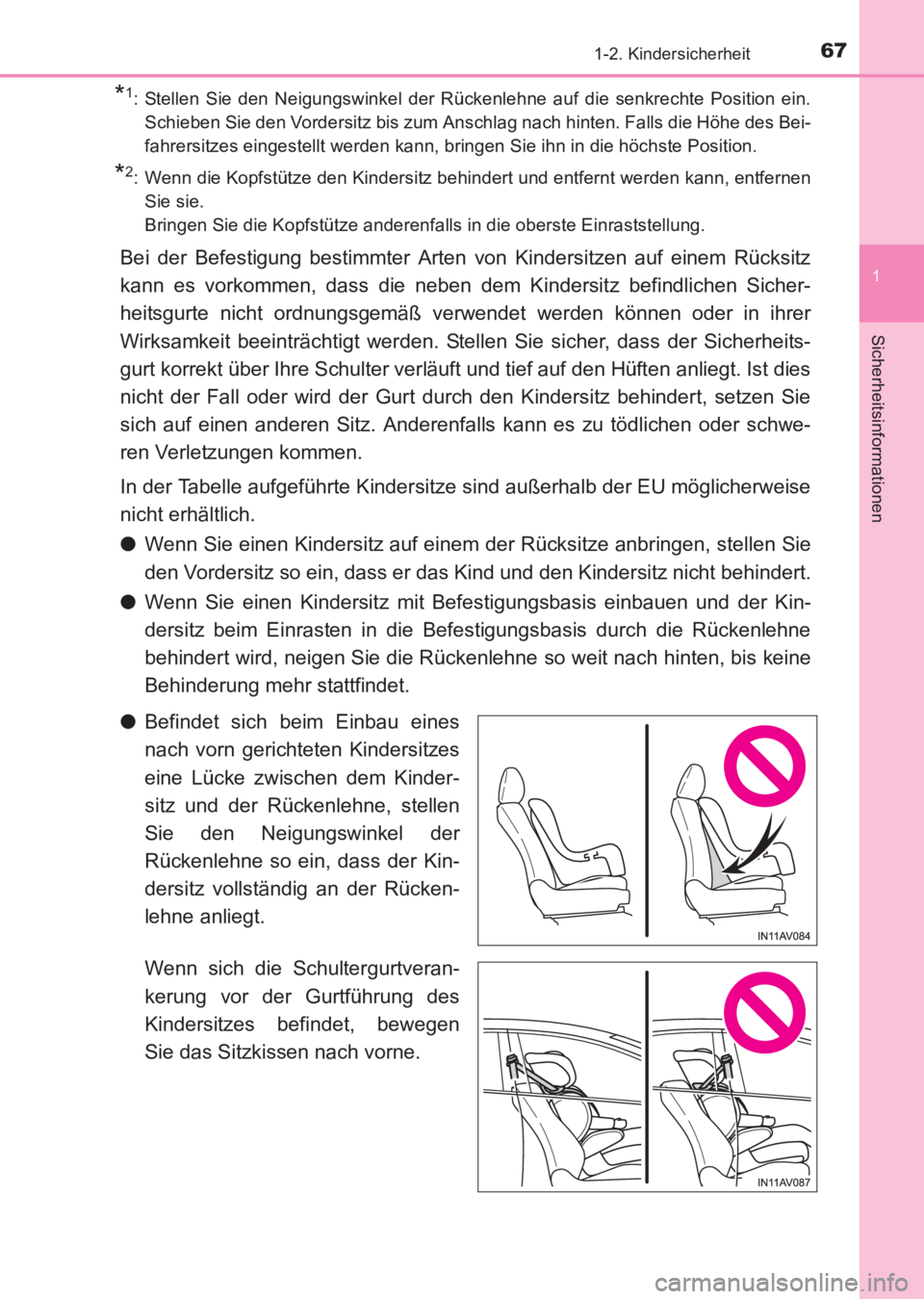

*1: Stellen Sie den Neigungswinkel der Rückenlehne auf die senkrechte Position ein.Schieben Sie den Vordersitz bis zum Anschlag nach hinten. Falls die Höhe des Bei-
fahrersitzes eingestellt werden kann, bringen Sie ihn in die höchste Position.
*2: Wenn die Kopfstütze den Kindersitz behindert und entfernt werden kann, entfernenSie sie.
Bringen Sie die Kopfstütze anderenfalls in die oberste Einraststellung.
Bei der Befestigung bestimmter Arten von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß verwendet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden. Stellen Sie sicher, dass der Sicherheits-
gurt korrekt über Ihre Schulter verläuft und tief auf den Hüften anliegt. Ist dies
nicht der Fall oder wird der Gurt durch den Kindersitz behindert, setzen Sie
sich auf einen anderen Sitz. Anderenfalls kann es zu tödlichen oder schwe-
ren Verletzungen kommen.
In der Tabelle aufgeführte Kindersitze sind außerhalb der EU möglicherweise
nicht erhältlich.
● Wenn Sie einen Kindersitz auf einem der Rücksitze anbringen, stellen Sie
den Vordersitz so ein, dass er das Kind und den Kindersitz nicht behindert.
● Wenn Sie einen Kindersitz mit Befestigungsbasis einbauen und der Kin-
dersitz beim Einrasten in die Befestigungsbasis durch die Rückenlehne
behindert wird, neigen Sie die Rückenlehne so weit nach hinten, bis keine
Behinderung mehr stattfindet.
● Befindet sich beim Einbau eines
nach vorn gerichteten Kindersitzes
eine Lücke zwischen dem Kinder-
sitz und der Rückenlehne, stellen
Sie den Neigungswinkel der
Rückenlehne so ein, dass der Kin-
dersitz vollständig an der Rücken-
lehne anliegt.
Wenn sich die Schultergurtveran-
kerung vor der Gurtführung des
Kindersitzes befindet, bewegen
Sie das Sitzkissen nach vorne.
AVENSIS_OM_OM20C68M_(EM).book Page 67 Wednesday, June 15, 201 6 11:21 AM

681-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)

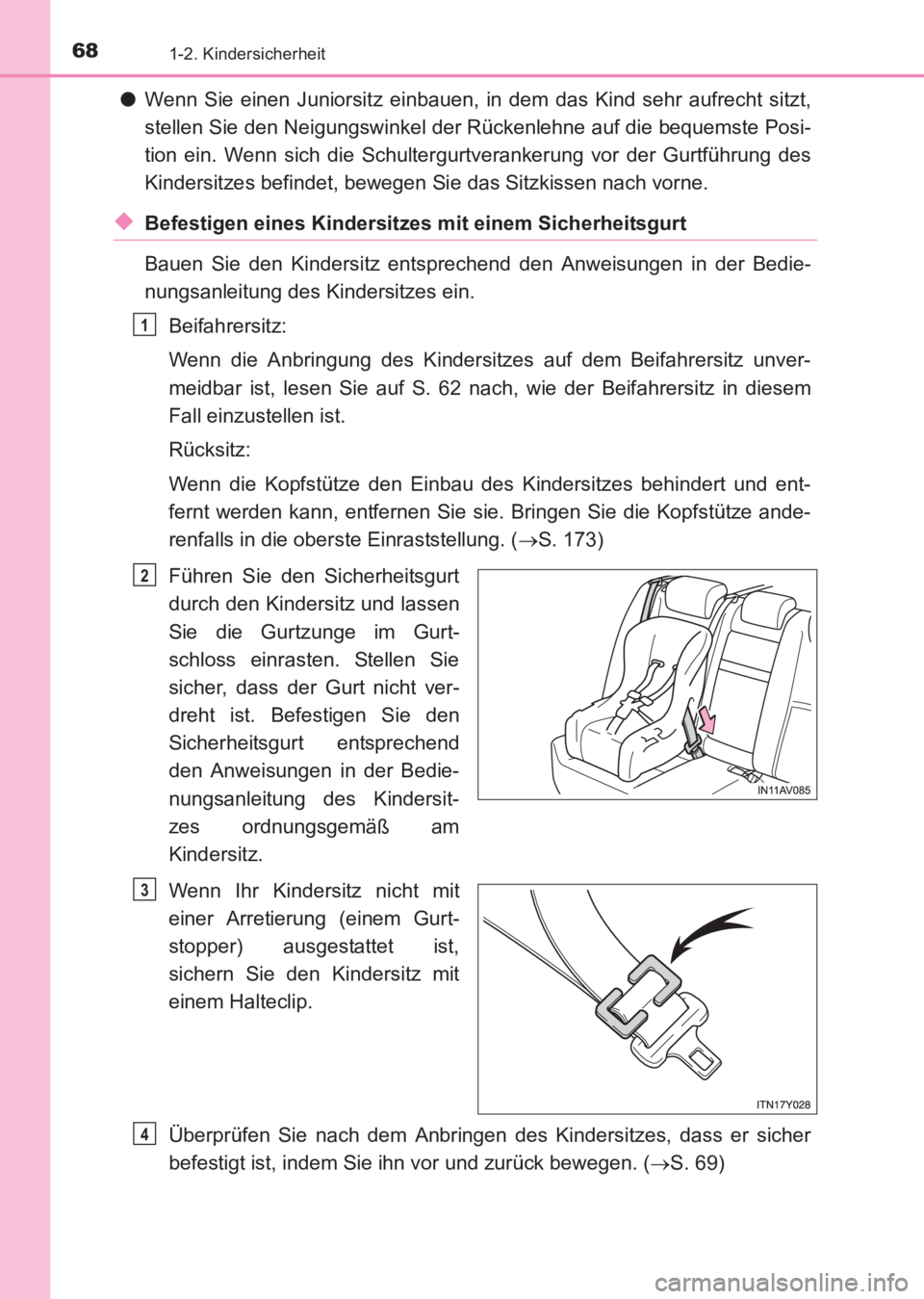

●Wenn Sie einen Juniorsitz einbauen, in dem das Kind sehr aufrecht sitzt,
stellen Sie den Neigungswinkel der Rückenlehne auf die bequemste Posi-
tion ein. Wenn sich die Schultergurtverankerung vor der Gurtführung des
Kindersitzes befindet, bewegen Sie das Sitzkissen nach vorne.
◆Befestigen eines Kindersitzes mit einem Sicherheitsgurt
Bauen Sie den Kindersitz entsprechend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes ein.
Beifahrersitz:
Wenn die Anbringung des Kindersitzes auf dem Beifahrersitz unver-
meidbar ist, lesen Sie auf S. 62 nach, wie der Beifahrersitz in diesem
Fall einzustellen ist.
Rücksitz:
Wenn die Kopfstütze den Einbau des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie. Bringen Sie die Kopfstütze ande-
renfalls in die oberste Einraststellung. ( →S. 173)
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist. Befestigen Sie den
Sicherheitsgurt entsprechend
den Anweisungen in der Bedie-
nungsanleitung des Kindersit-
zes ordnungsgemäß am
Kindersitz.
Wenn Ihr Kindersitz nicht mit
einer Arretierung (einem Gurt-
stopper) ausgestattet ist,
sichern Sie den Kindersitz mit
einem Halteclip.
Überprüfen Sie nach dem Anbringen des Kindersitzes, dass er sicher
befestigt ist, indem Sie ihn vor und zurück bewegen. ( →S. 69)
1
2
3
4
AVENSIS_OM_OM20C68M_(EM).book Page 68 Wednesday, June 15, 201 6 11:21 AM

691-2. Kindersicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen

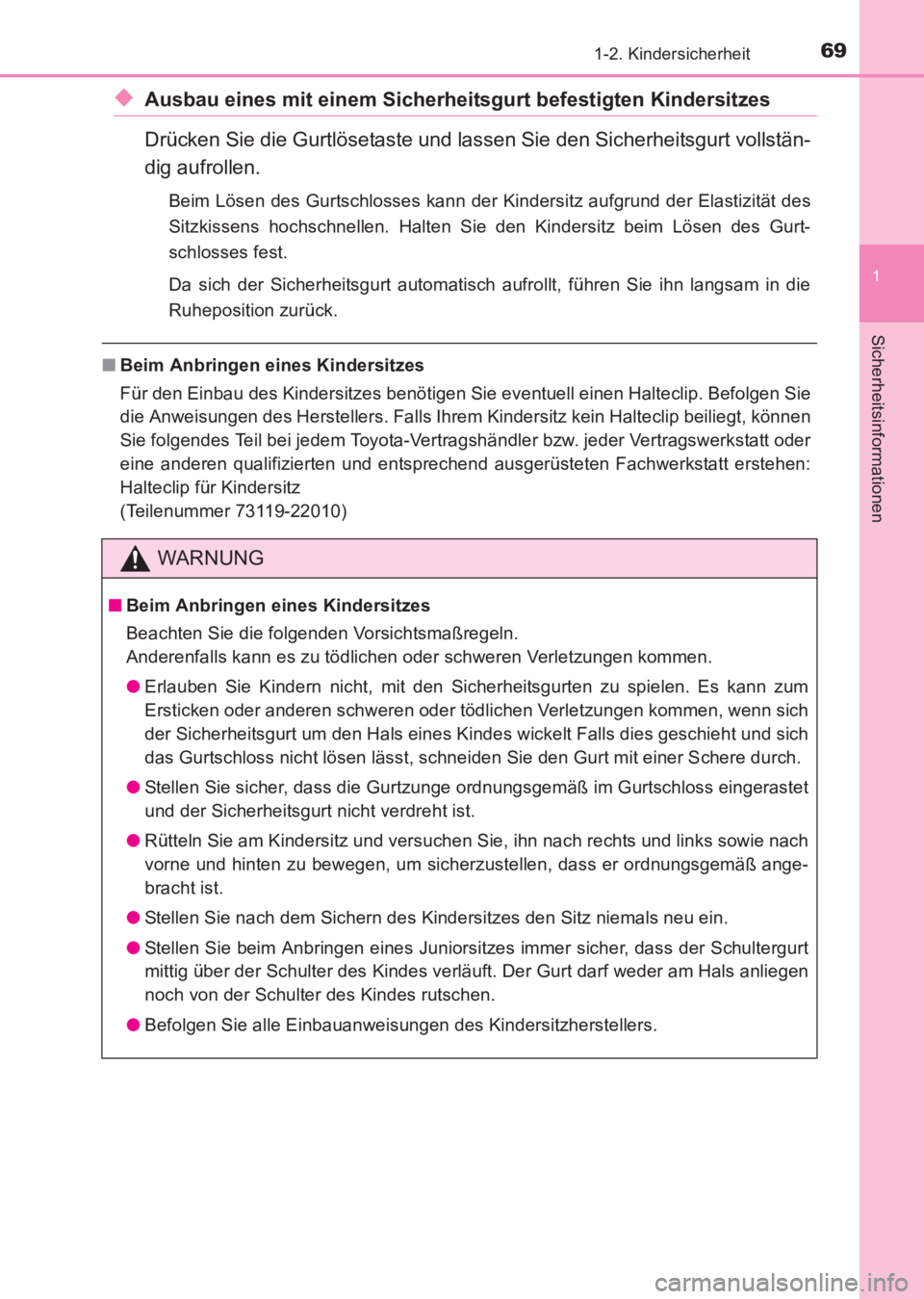

◆Ausbau eines mit einem Sicherheitsgurt befestigten Kindersitzes
Drücken Sie die Gurtlösetaste und lassen Sie den Sicherheitsgurt vollstän-
dig aufrollen.
Beim Lösen des Gurtschlosses kann der Kindersitz aufgrund der Elastizität des
Sitzkissens hochschnellen. Halten Sie den Kindersitz beim Lösen des Gurt-
schlosses fest.
Da sich der Sicherheitsgurt automatisch aufrollt, führen Sie ihn langsam in die
Ruheposition zurück.
■Beim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes benötigen Sie eventuell einen Halteclip. Befolgen Sie
die Anweisungen des Herstellers. Falls Ihrem Kindersitz kein Halteclip beiliegt, können
Sie folgendes Teil bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
eine anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt erstehen:
Halteclip für Kindersitz
(Teilenummer 73119-22010)
WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum
Ersticken oder anderen schweren oder tödlichen Verletzungen kommen, wenn sich
der Sicherheitsgurt um den Hals eines Kindes wickelt Falls dies geschieht und sich
das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit einer Schere durch.
● Stellen Sie sicher, dass die Gurtzunge ordnungsgemäß im Gurtschloss eingerastet
und der Sicherheitsgurt nicht verdreht ist.
● Rütteln Sie am Kindersitz und versuchen Sie, ihn nach rechts und links sowie nach
vorne und hinten zu bewegen, um sicherzustellen, dass er ordnungsgemäß ange-
bracht ist.
● Stellen Sie nach dem Sichern des Kindersitzes den Sitz niemals neu ein.
● Stellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt
mittig über der Schulter des Kindes verläuft. Der Gurt darf weder am Hals anliegen
noch von der Schulter des Kindes rutschen.
● Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
AVENSIS_OM_OM20C68M_(EM).book Page 69 Wednesday, June 15, 201 6 11:21 AM

701-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)■

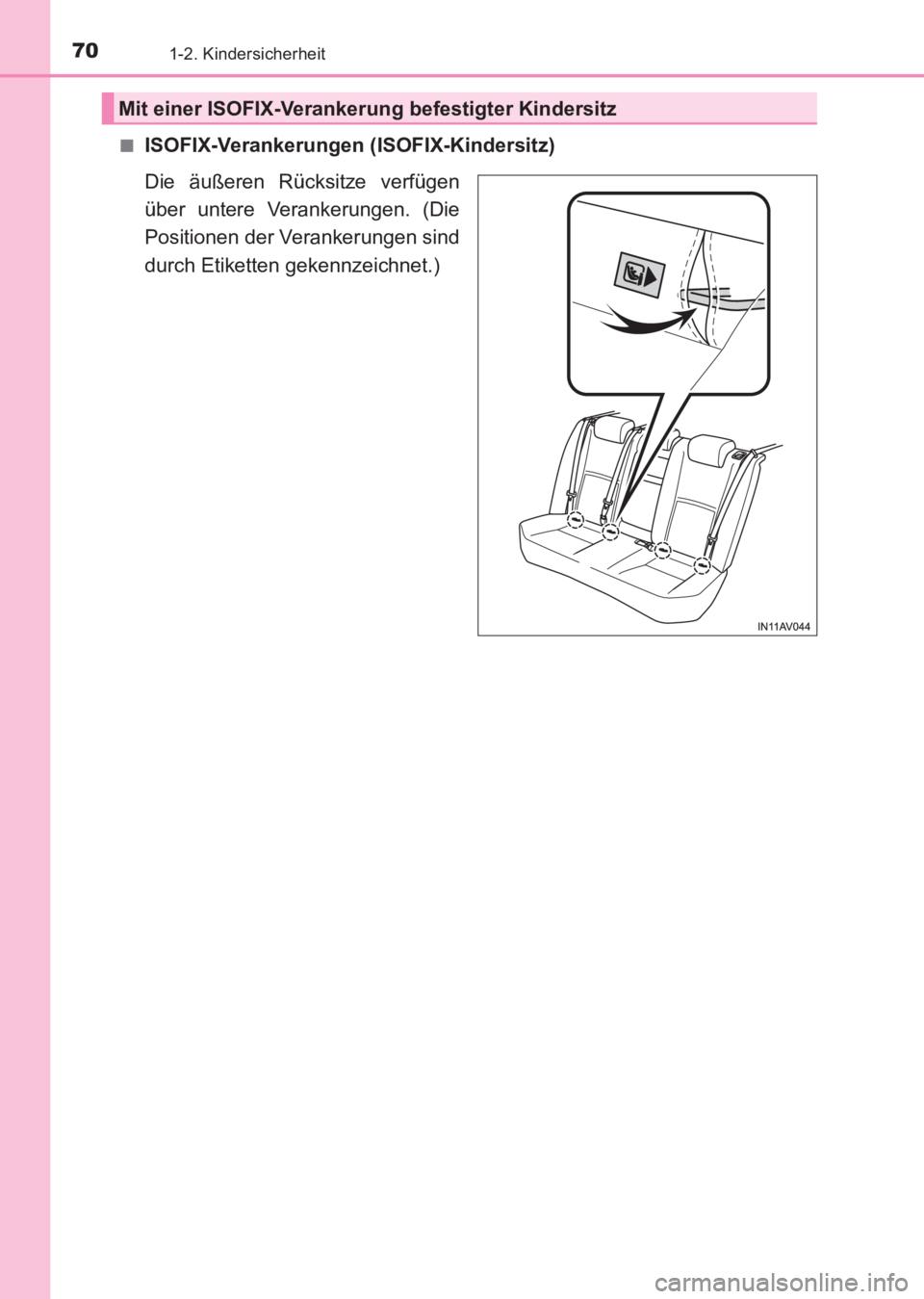

ISOFIX-Verankerungen (ISOFIX-Kindersitz)
Die äußeren Rücksitze verfügen
über untere Verankerungen. (Die
Positionen der Verankerungen sind
durch Etiketten gekennzeichnet.)
Mit einer ISOFIX-Verankerun
g befestigter Kindersitz
AVENSIS_OM_OM20C68M_(EM).book Page 70 Wednesday, June 15, 201 6 11:21 AM
