TOYOTA AVENSIS 2017 Bruksanvisningar (in Swedish)

5318-2. Åtgärder i en akut situation
OM20C66SE
8
Om problem uppstår

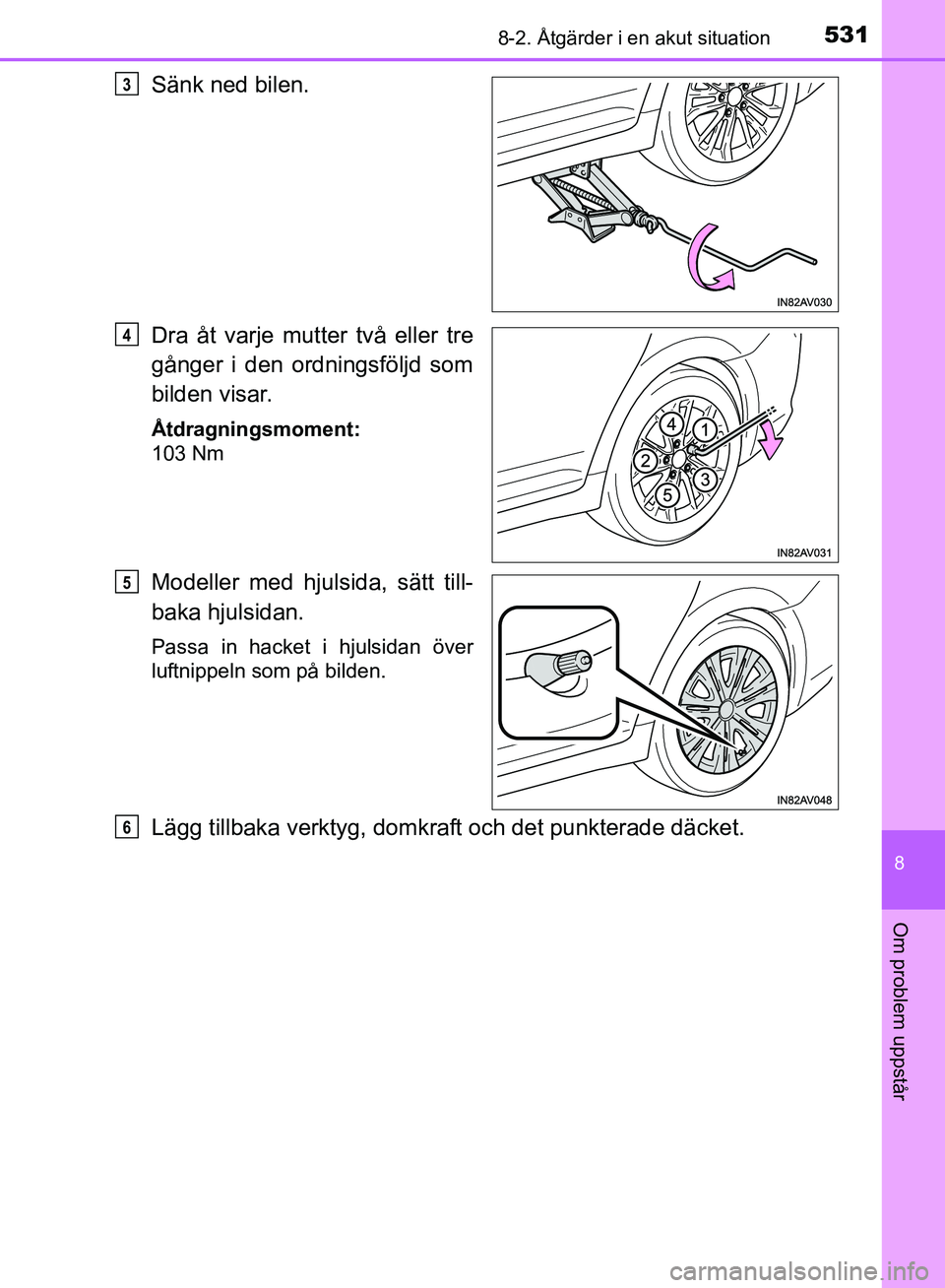

Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Modeller med hjulsida, sätt till-
baka hjulsidan.
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
3
4
5
6
OM20C66SE_Avensis.book Page 531 Monday, October 3, 2016 11:03 AM

5328-2. Åtgärder i en akut situation
OM20C66SE

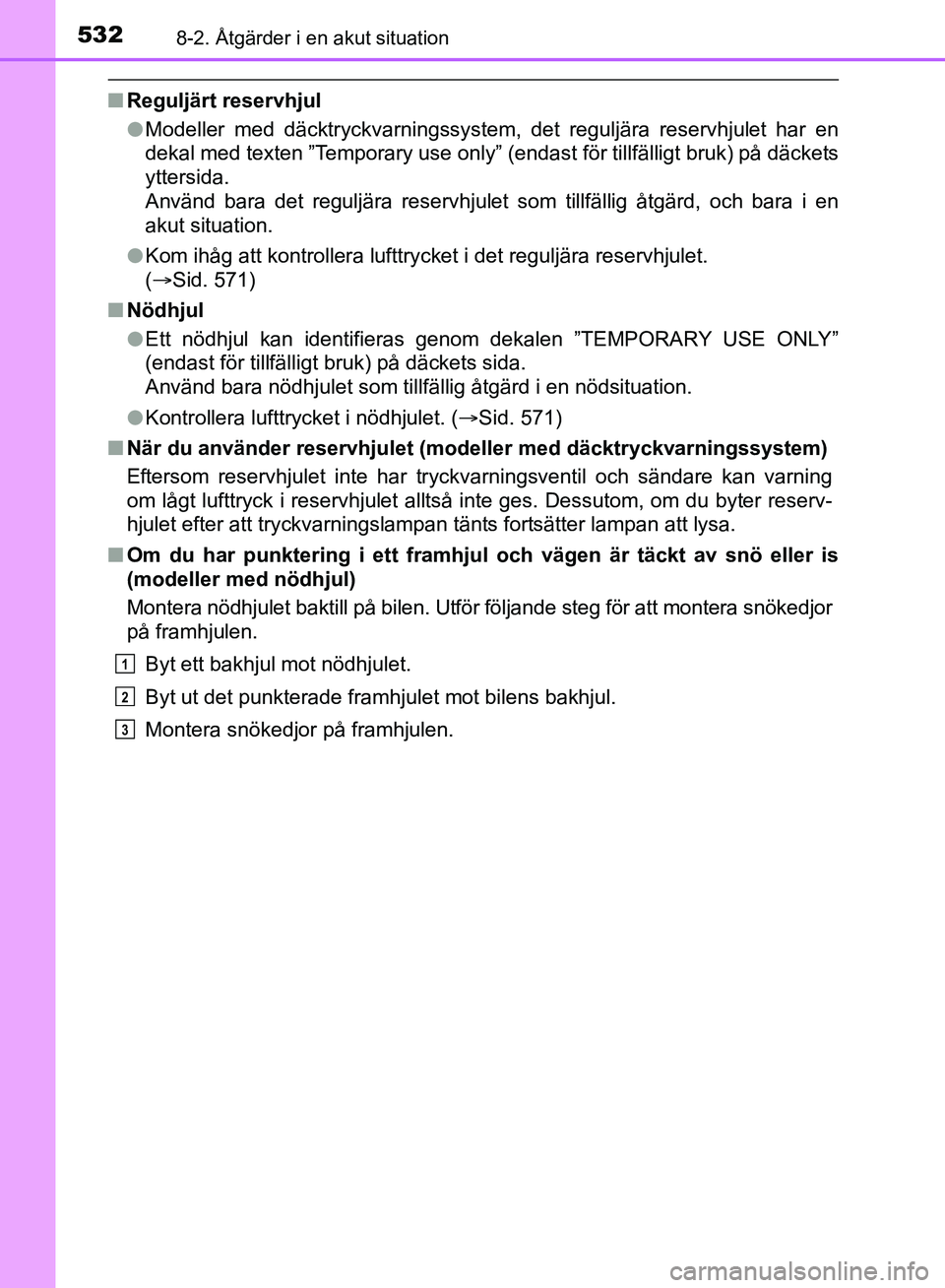

nReguljärt reservhjul
lModeller med däcktryckvarningssystem, det reguljära reservhjulet har en
dekal med texten ”Temporary use only” (endast för tillfälligt bruk) på däckets
yttersida.
Använd bara det reguljära reservhjulet som tillfällig åtgärd, och bara i en
akut situation.
l Kom ihåg att kontrollera lufttrycket i det reguljära reservhjulet.
(Sid. 571)
n Nödhjul
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( Sid. 571)
n När du använder reservhjulet (modeller med däcktryckvarningssystem)
Eftersom reservhjulet inte har tryckvarningsventil och sändare kan varning
om lågt lufttryck i reservhjulet alltså inte ges. Dessutom, om du byter reserv-
hjulet efter att tryckvarningslampan tänts fortsätter lampan att lysa.
n Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet baktill på bilen. Utför följande steg för att montera snökedjor
på framhjulen.
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
1
2
3
OM20C66SE_Avensis.book Page 532 Monday, October 3, 2016 11:03 AM

5338-2. Åtgärder i en akut situation
OM20C66SE
8
Om problem uppstår

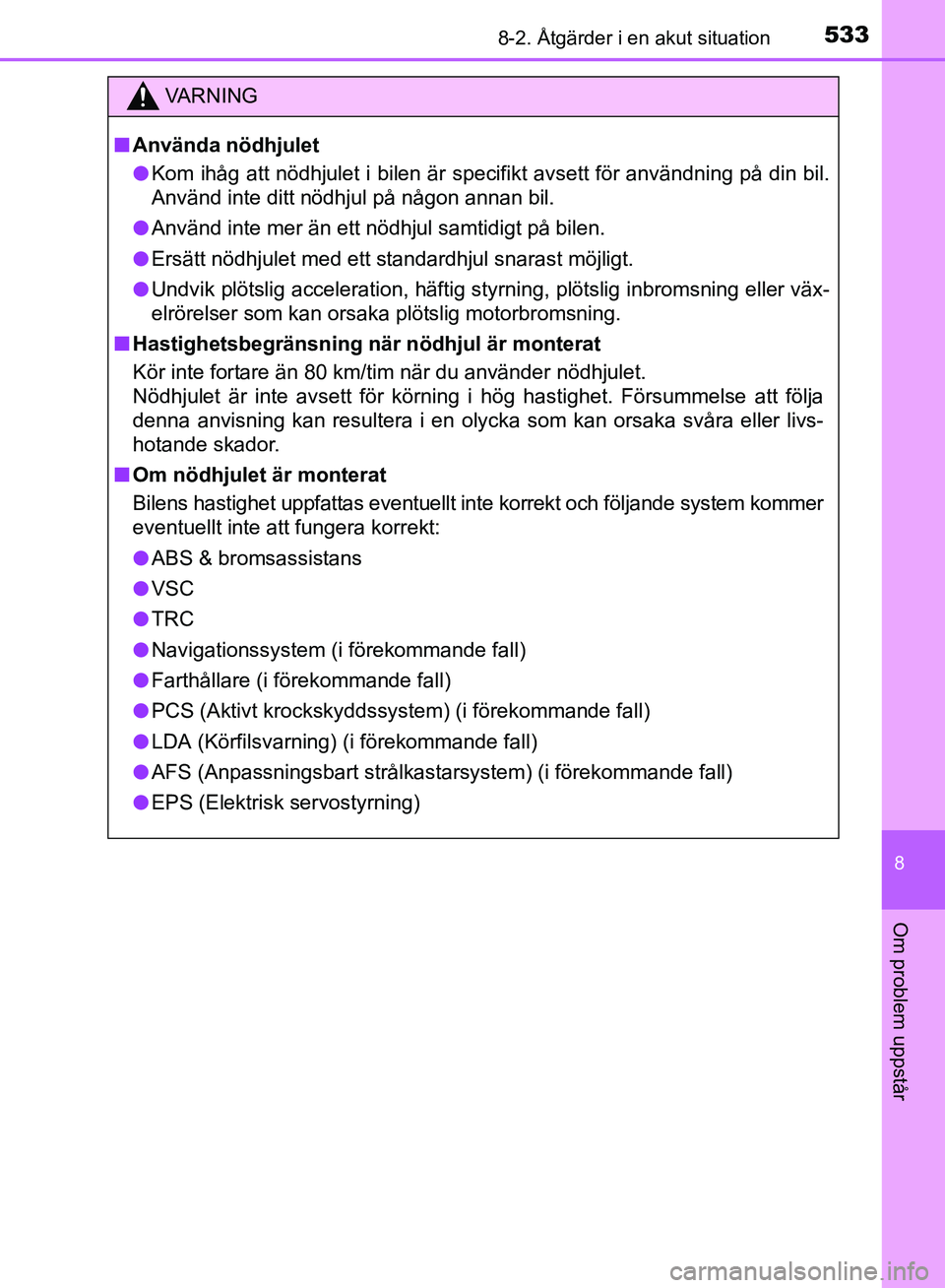

VA R N I N G
nAnvända nödhjulet
l Kom ihåg att nödhjulet i bilen är specifikt avsett för användning på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n Om nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kommer
eventuellt inte att fungera korrekt:
l ABS & bromsassistans
l VSC
l TRC
l Navigationssystem (i förekommande fall)
l Farthållare (i förekommande fall)
l PCS (Aktivt krockskyddssystem) (i förekommande fall)
l LDA (Körfilsvarning) (i förekommande fall)
l AFS (Anpassningsbart strålkastarsystem) (i förekommande fall)
l EPS (Elektrisk servostyrning)
OM20C66SE_Avensis.book Page 533 Monday, October 3, 2016 11:03 AM

5348-2. Åtgärder i en akut situation
OM20C66SE

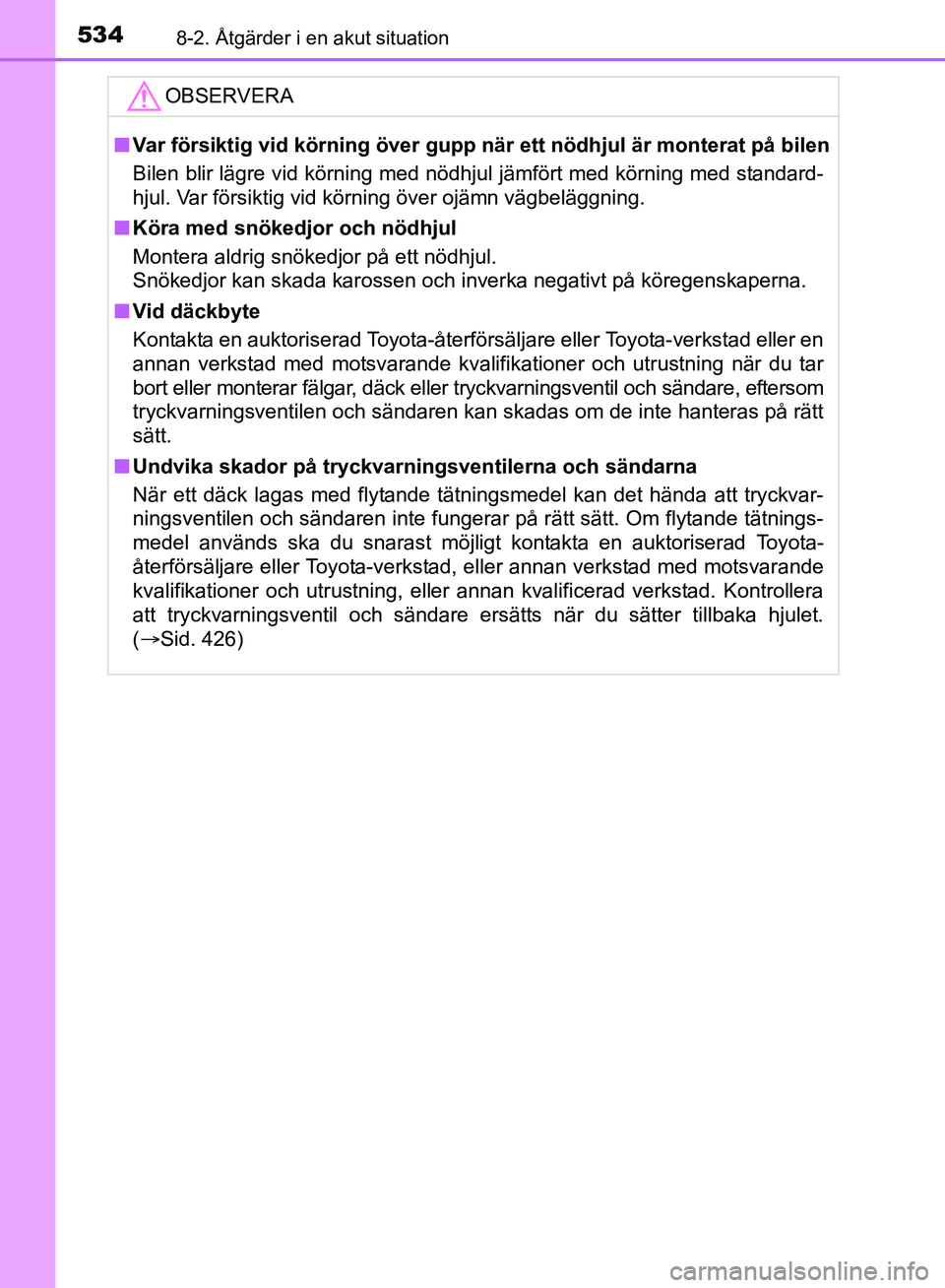

OBSERVERA
nVar försiktig vid körning över gupp när ett nödhjul är monterat på bilen
Bilen blir lägre vid körning med nödhjul jämfört med körning med standard-
hjul. Var försiktig vid körning över ojämn vägbeläggning.
n Köra med snökedjor och nödhjul
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
n Vid däckbyte
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller tryckvarningsventil och sändare, eftersom
tryckvarningsventilen och sändaren kan skadas om de inte hanteras på rätt
sätt.
n Undvika skador på tryckvarni ngsventilerna och sändarna
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad. Kontrollera
att tryckvarningsventil och sändare ersätts när du sätter tillbaka hjulet.
( Sid. 426)
OM20C66SE_Avensis.book Page 534 Monday, October 3, 2016 11:03 AM

5358-2. Åtgärder i en akut situation
OM20C66SE
8
Om problem uppstår

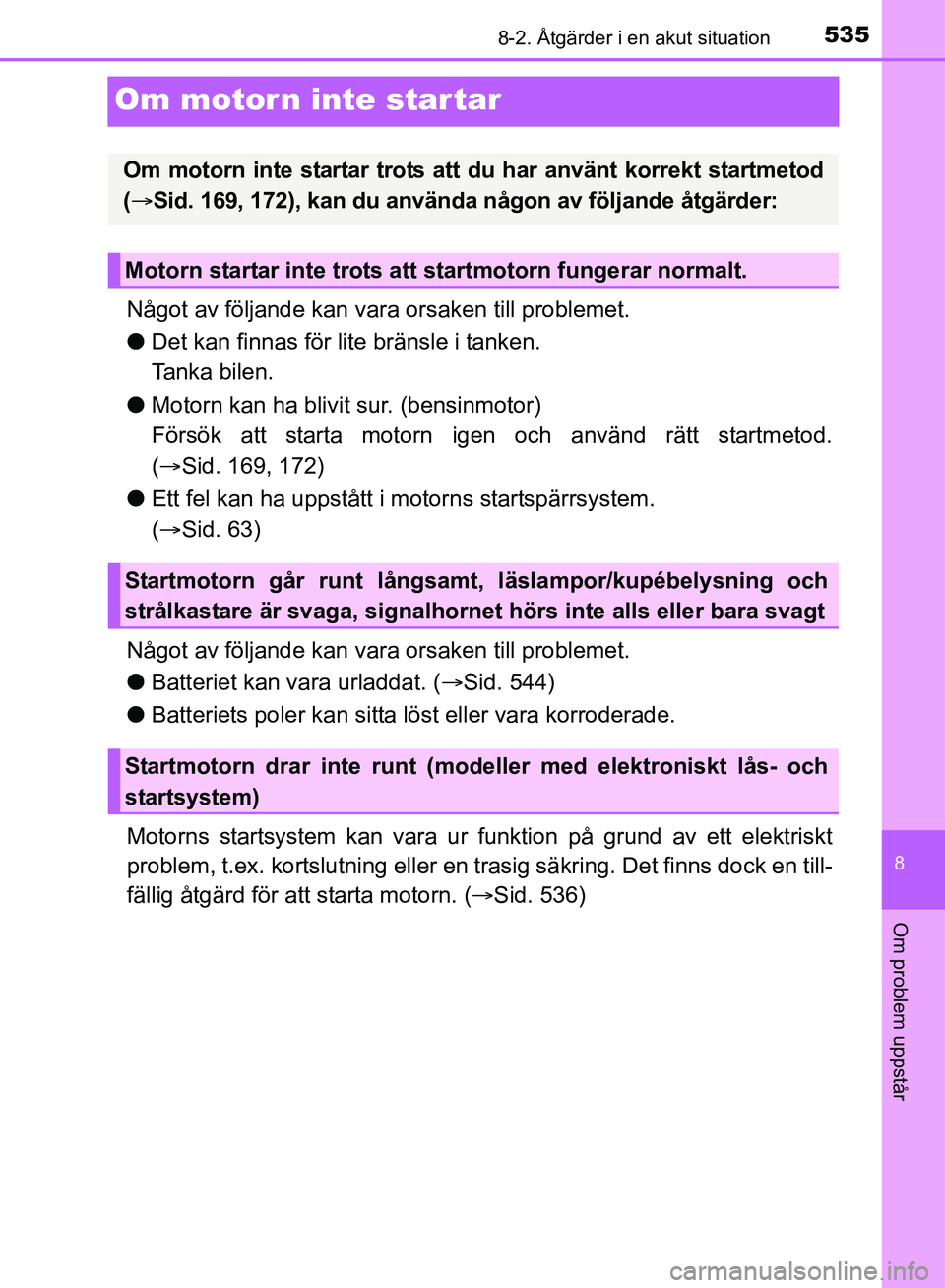

Om motorn inte startar
Något av följande kan vara orsaken till problemet.
lDet kan finnas för lite bränsle i tanken.
Tanka bilen.
l Motorn kan ha blivit sur. (bensinmotor)
Försök att starta motorn igen och använd rätt startmetod.
( Sid. 169, 172)
l Ett fel kan ha uppstått i motorns startspärrsystem.
( Sid. 63)
Något av följande kan vara orsaken till problemet.
l Batteriet kan vara urladdat. ( Sid. 544)
l Batteriets poler kan sitta löst eller vara korroderade.
Motorns startsystem kan vara ur funktion på grund av ett elektriskt
problem, t.ex. kortslutning eller en tras ig säkring. Det finns dock en till-
fällig åtgärd för att starta motorn. ( Sid. 536)
Om motorn inte startar trots att du har använt korrekt startmetod
( Sid. 169, 172), kan du använda någon av följande åtgärder:
Motorn startar inte trots att startmotorn fungerar normalt.
Startmotorn går runt långsamt, läslampor/kupébelysning och
strålkastare är svaga, signalhornet hörs inte alls eller bara svagt
Startmotorn drar inte runt (mode ller med elektroniskt lås- och
startsystem)
OM20C66SE_Avensis.book Page 535 Monday, October 3, 2016 11:03 AM

5368-2. Åtgärder i en akut situation
OM20C66SE

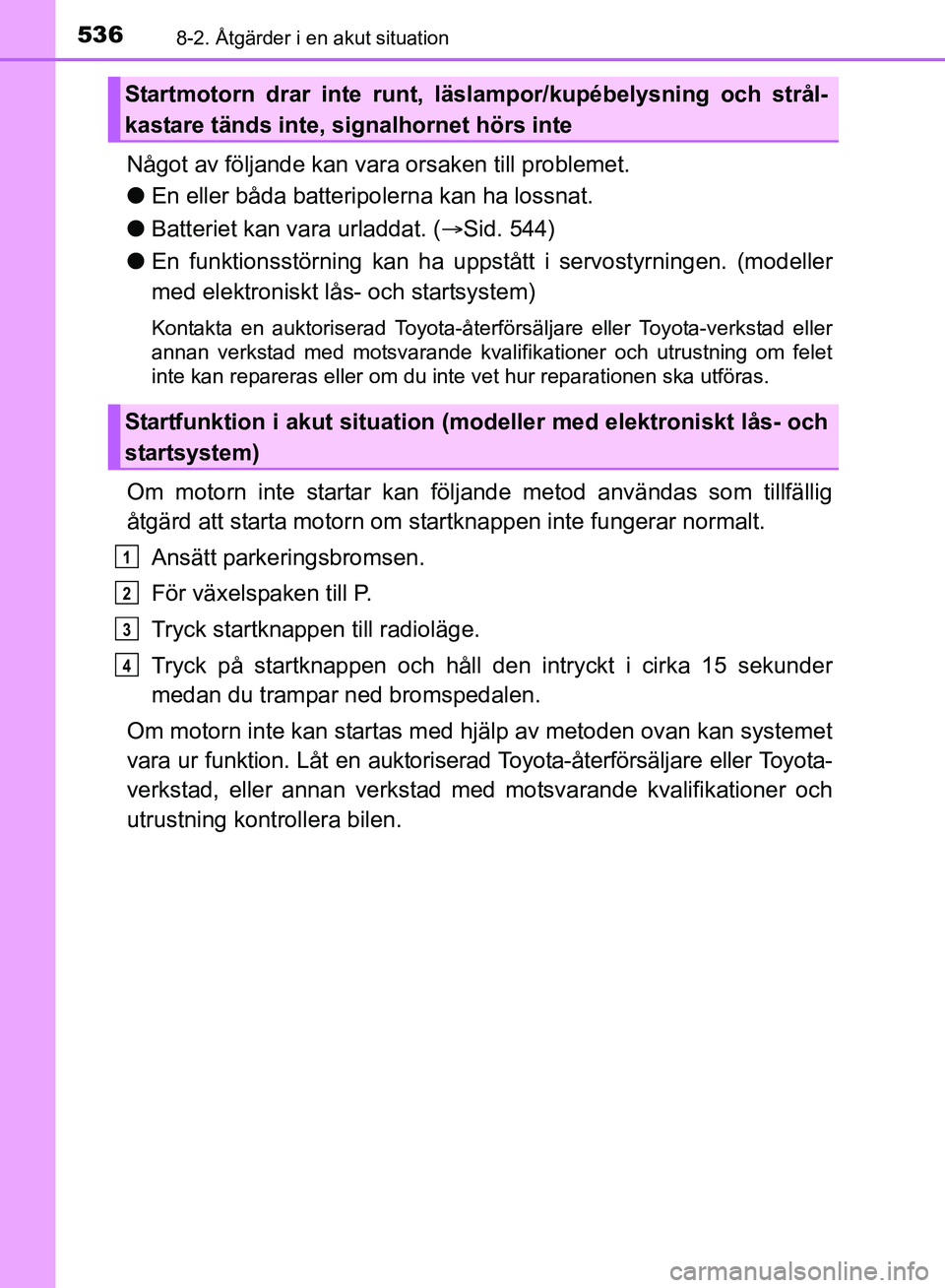

Något av följande kan vara orsaken till problemet.
lEn eller båda batteripolerna kan ha lossnat.
l Batteriet kan vara urladdat. ( Sid. 544)
l En funktionsstörning kan ha uppstå tt i servostyrningen. (modeller
med elektroniskt lå s- och startsystem)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning om felet
inte kan repareras eller om du inte vet hur reparationen ska utföras.
Om motorn inte startar kan fö ljande metod användas som tillfällig
åtgärd att starta motorn om startknappen inte fungerar normalt.
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startknappe n till radioläge.
Tryck på startknappen och håll de n intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Om motorn inte kan startas med hjälp av metoden ovan kan systemet
vara ur funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Startmotorn drar inte runt, l äslampor/kupébelysning och strål-
kastare tänds inte, signalhornet hörs inte
Startfunktion i akut situation (mode ller med elektroniskt lås- och
startsystem)
1
2
3
4
OM20C66SE_Avensis.book Page 536 Monday, October 3, 2016 11:03 AM

5378-2. Åtgärder i en akut situation
OM20C66SE
8
Om problem uppstår

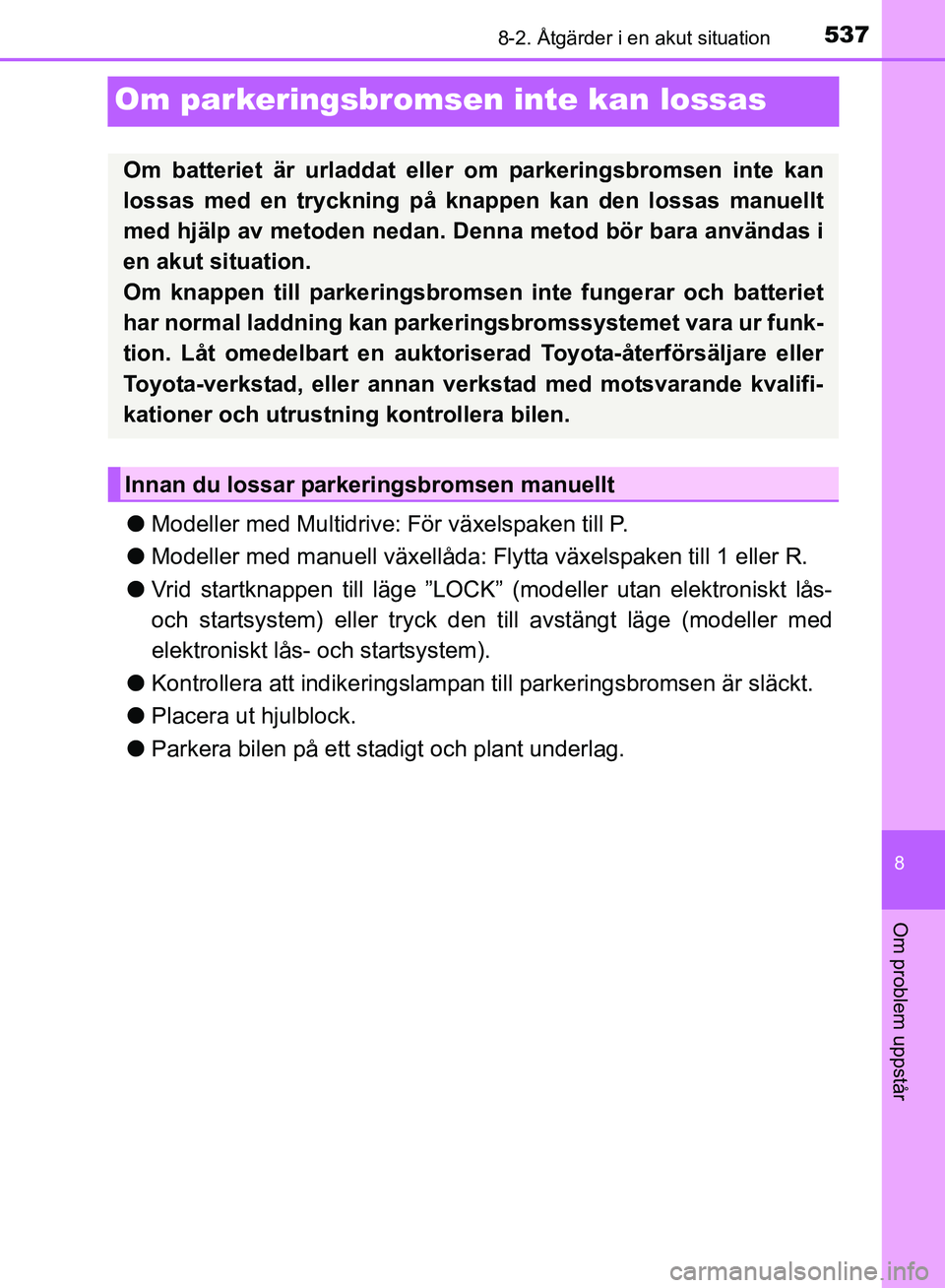

Om parkeringsbromsen inte kan lossas
lModeller med Multidrive: För växelspaken till P.
l Modeller med manuell växellåda: Flytta växelspaken till 1 eller R.
l Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås-
och startsystem) eller tryck den till avstängt läge (modeller med
elektroniskt lås- och startsystem).
l Kontrollera att indikeringslampan till parkeringsbromsen är släckt.
l Placera ut hjulblock.
l Parkera bilen på ett stadigt och plant underlag.
Om batteriet är urladdat eller om parkeringsbromsen inte kan
lossas med en tryckning på knappen kan den lossas manuellt
med hjälp av metoden nedan. De nna metod bör bara användas i
en akut situation.
Om knappen till parkeringsbrom sen inte fungerar och batteriet
har normal laddning kan parkeri ngsbromssystemet vara ur funk-
tion. Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Innan du lossar parkeringsbromsen manuellt
OM20C66SE_Avensis.book Page 537 Monday, October 3, 2016 11:03 AM

5388-2. Åtgärder i en akut situation
OM20C66SE

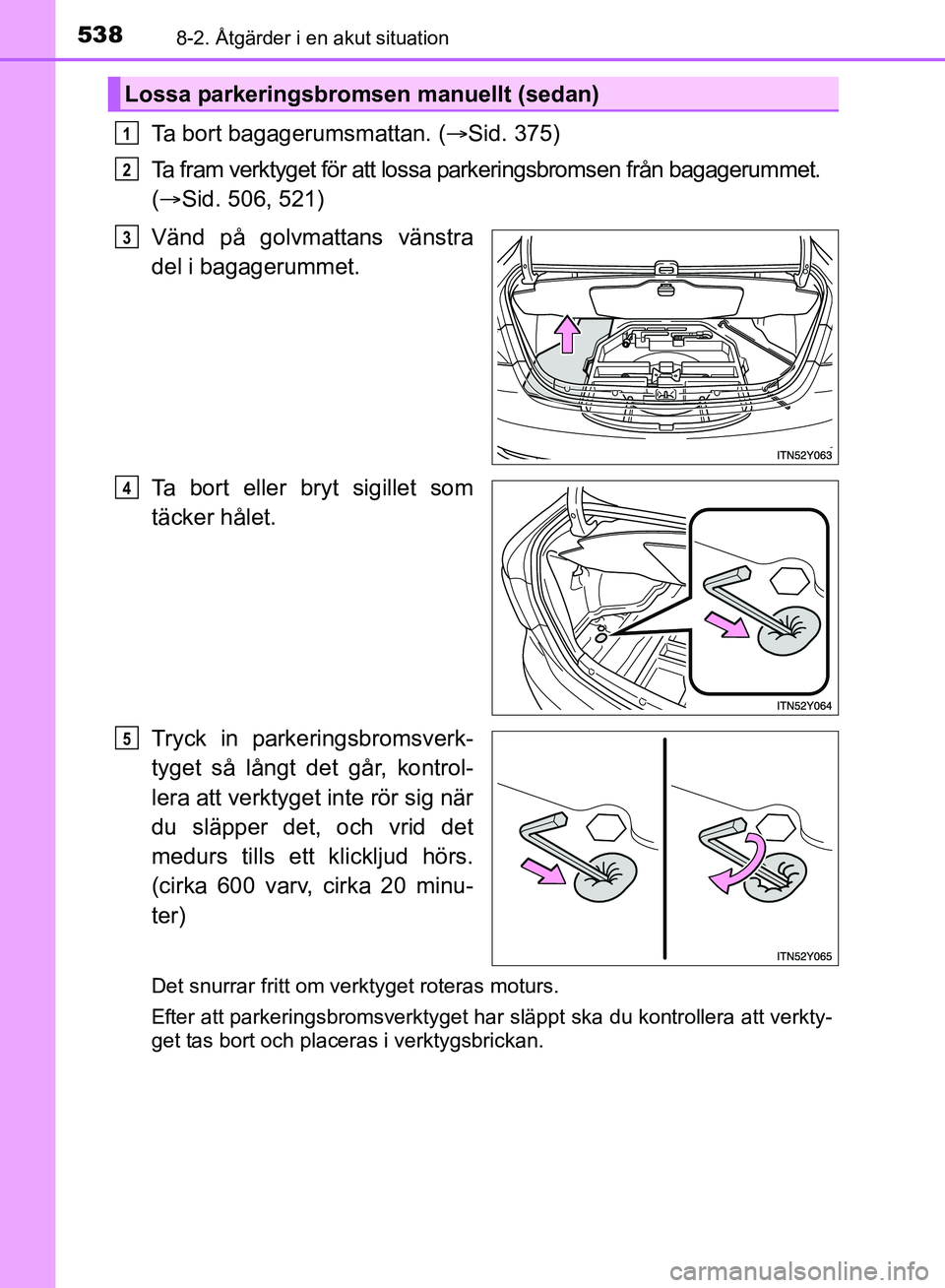

Ta bort bagagerumsmattan. (Sid. 375)
Ta fram verktyget för att lossa parkeringsbromsen från bagagerummet.
(  Sid. 506, 521)
Vänd på golvmattans vänstra
del i bagagerummet.
Ta bort eller bryt sigillet som
täcker hålet.
Tryck in parkeringsbromsverk-
tyget så långt det går, kontrol-
lera att verktyget inte rör sig när
du släpper det, och vrid det
medurs tills ett klickljud hörs.
(cirka 600 varv, cirka 20 minu-
ter)
Det snurrar fritt om verktyget roteras moturs.
Efter att parkeringsbromsverktyget har släppt ska du kontrollera att verkty-
get tas bort och placeras i verktygsbrickan.
Lossa parkeringsbromsen manuellt (sedan)
1
2
3
4
5
OM20C66SE_Avensis.book Page 538 Monday, October 3, 2016 11:03 AM

5398-2. Åtgärder i en akut situation
OM20C66SE
8
Om problem uppstår

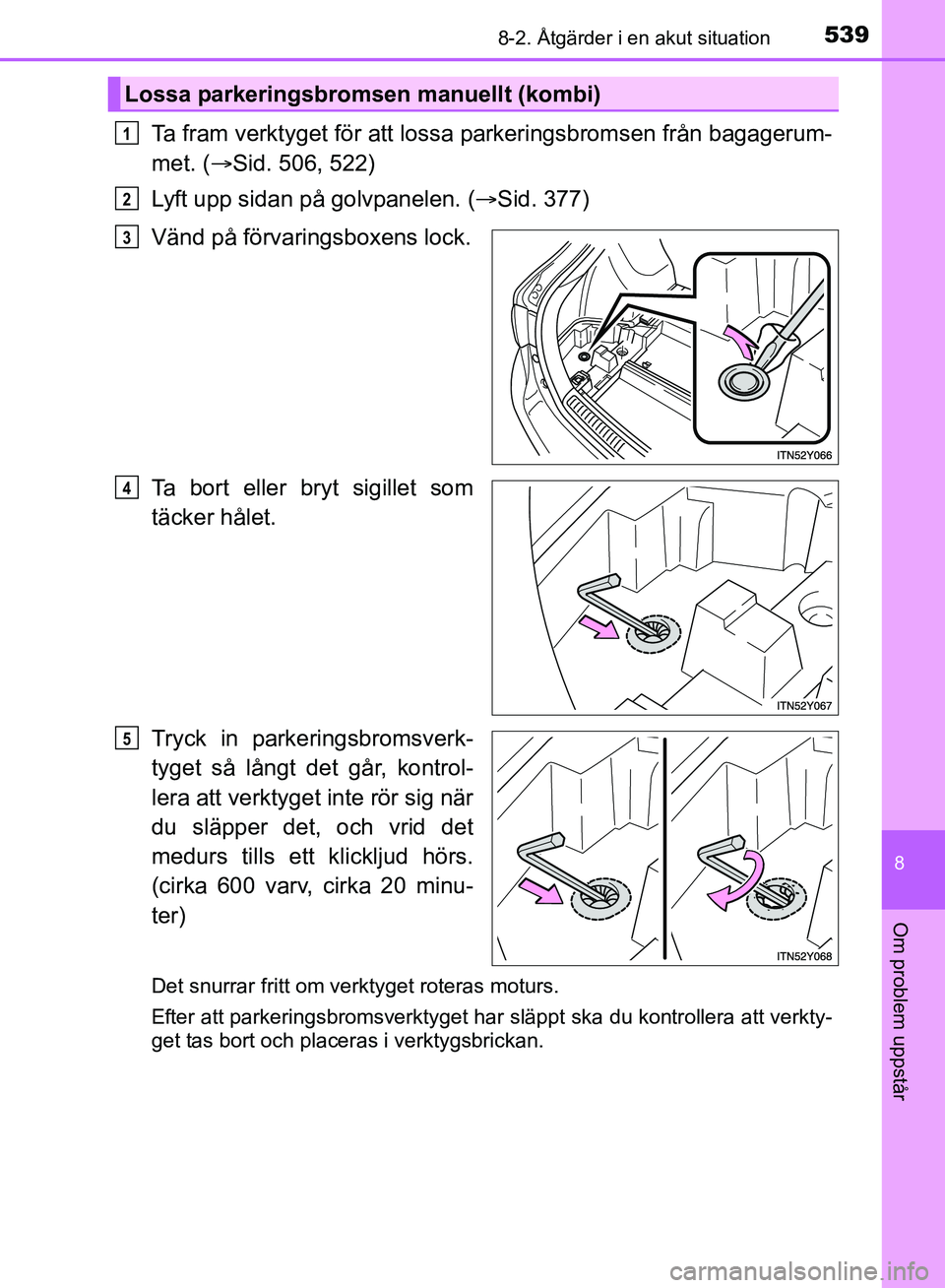

Ta fram verktyget för att lossa parkeringsbromsen från bagagerum-
met. ( Sid. 506, 522)
Lyft upp sidan på golvpanelen. ( Sid. 377)
Vänd på förvaringsboxens lock.
Ta bort eller bryt sigillet som
täcker hålet.
Tryck in parkeringsbromsverk-
tyget så långt det går, kontrol-
lera att verktyget inte rör sig när
du släpper det, och vrid det
medurs tills ett klickljud hörs.
(cirka 600 varv, cirka 20 minu-
ter)
Det snurrar fritt om verktyget roteras moturs.
Efter att parkeringsbromsverktyget har släppt ska du kontrollera att verkty-
get tas bort och placeras i verktygsbrickan.
Lossa parkeringsbromsen manuellt (kombi)
1
2
3
4
5
OM20C66SE_Avensis.book Page 539 Monday, October 3, 2016 11:03 AM

5408-2. Åtgärder i en akut situation
OM20C66SE

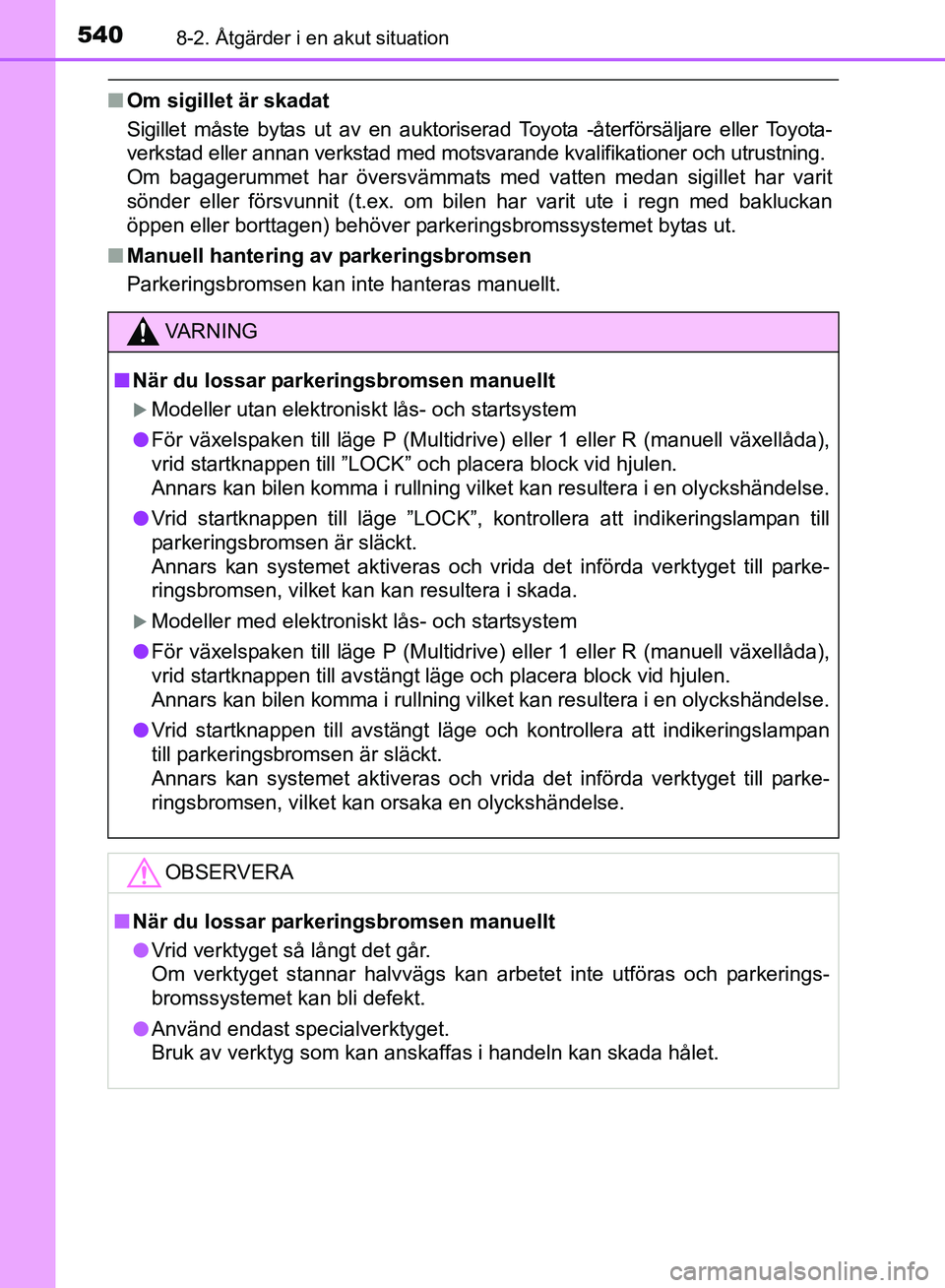

nOm sigillet är skadat
Sigillet måste bytas ut av en auktoriserad Toyota -återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Om bagagerummet har översvämmats med vatten medan sigillet har varit
sönder eller försvunnit (t.ex. om bilen har varit ute i regn med bakluckan
öppen eller borttagen) behöver parkeringsbromssystemet bytas ut.
n Manuell hantering av parkeringsbromsen
Parkeringsbromsen kan inte hanteras manuellt.
VA R N I N G
nNär du lossar parkeringsbromsen manuellt
Modeller utan elektroniskt lås- och startsystem
l För växelspaken till läge P (Multidrive) eller 1 eller R (manuell växellåda),
vrid startknappen till ”LOCK” och placera block vid hjulen.
Annars kan bilen komma i rullning vilket kan resultera i en olyckshändelse.
l Vrid startknappen till läge ”LOCK”, kontrollera att indikeringslampan till
parkeringsbromsen är släckt.
Annars kan systemet aktiveras och vrida det införda verktyget till parke-
ringsbromsen, vilket kan kan resultera i skada.
Modeller med elektroniskt lås- och startsystem
l För växelspaken till läge P (Multidrive) eller 1 eller R (manuell växellåda),
vrid startknappen till avstängt läge och placera block vid hjulen.
Annars kan bilen komma i rullning vilket kan resultera i en olyckshändelse.
l Vrid startknappen till avstängt läge och kontrollera att indikeringslampan
till parkeringsbromsen är släckt.
Annars kan systemet aktiveras och vrida det införda verktyget till parke-
ringsbromsen, vilket kan orsaka en olyckshändelse.
OBSERVERA
nNär du lossar parkeringsbromsen manuellt
l Vrid verktyget så långt det går.
Om verktyget stannar halvvägs kan arbetet inte utföras och parkerings-
bromssystemet kan bli defekt.
l Använd endast specialverktyget.
Bruk av verktyg som kan anskaffas i handeln kan skada hålet.
OM20C66SE_Avensis.book Page 540 Monday, October 3, 2016 11:03 AM
