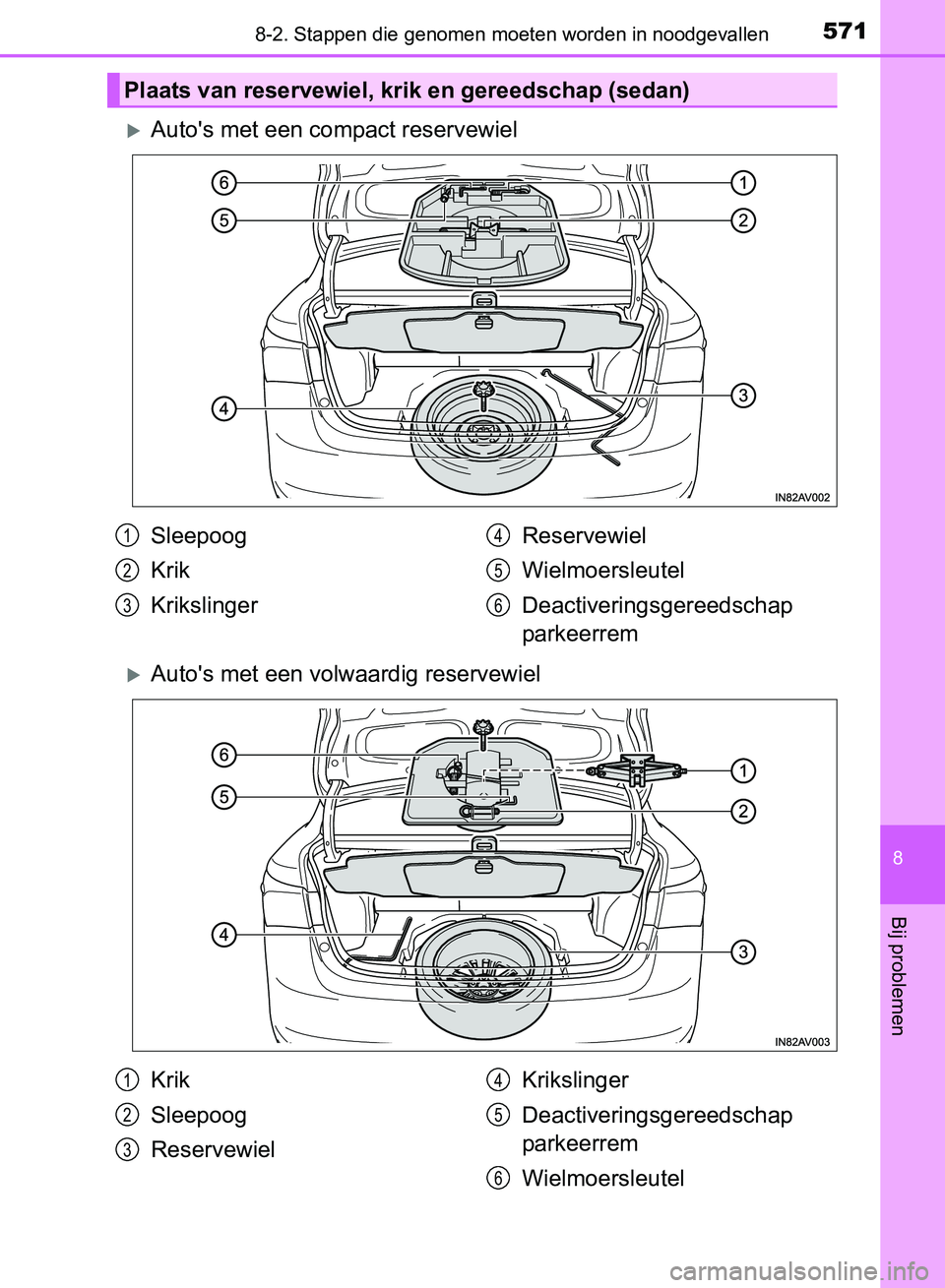

Page 571 of 661

5718-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
8
Bij problemen
Auto's met een compact reservewiel
Auto's met een volwaardig reservewiel
Plaats van reservewiel, krik en gereedschap (sedan)
Sleepoog
Krik
KrikslingerReservewiel
Wielmoersleutel
Deactiveringsgereedschap
parkeerrem1
2
3
4
5
6
Krik
Sleepoog
ReservewielKrikslinger
Deactiveringsgereedschap
parkeerrem
Wielmoersleutel1
2
3
4
5
6
AVENSIS_OM_OM20C66E_(EE).book Page 571 Friday, November 4, 2016 5:03 PM

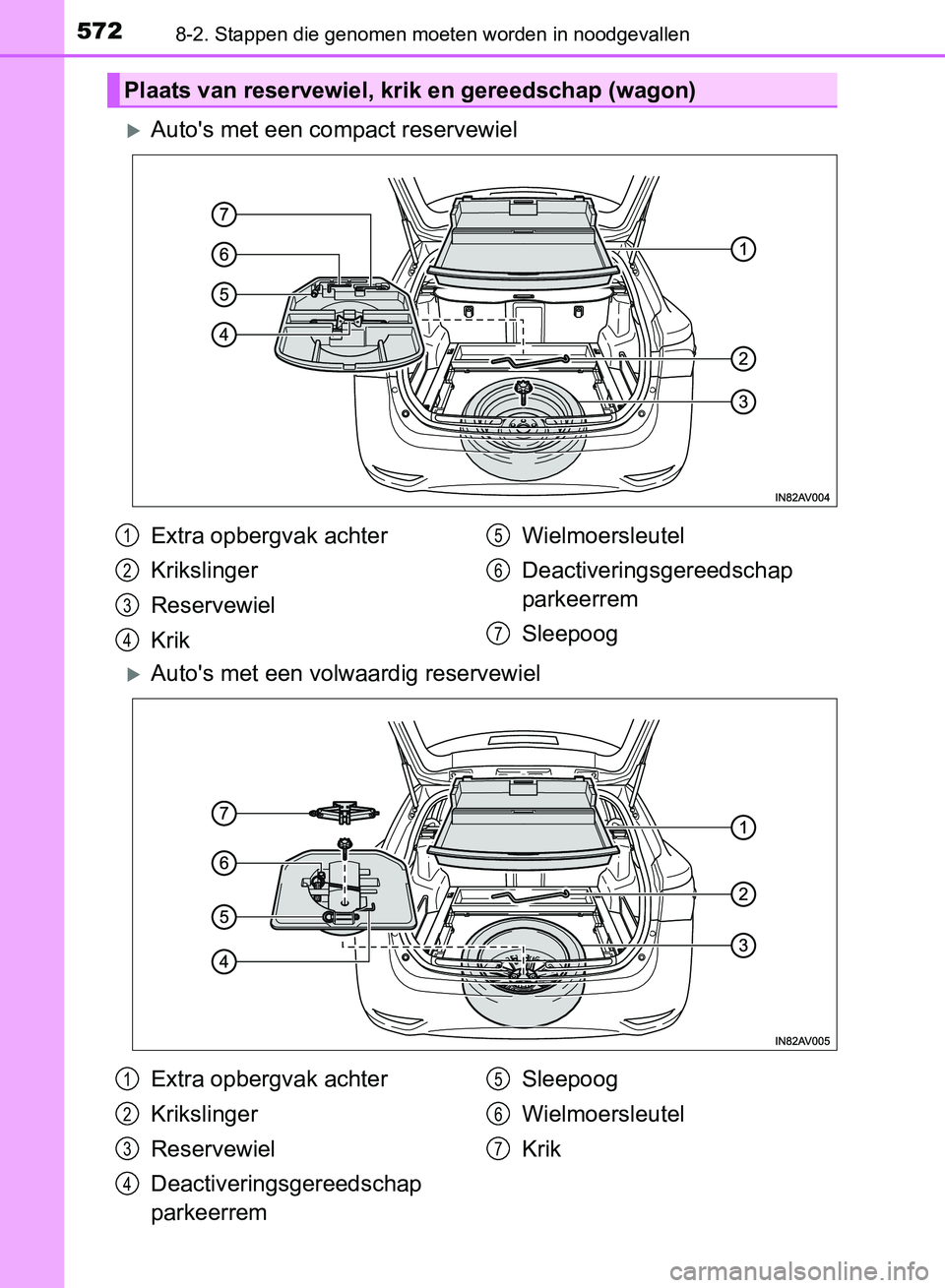

Page 572 of 661

5728-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
Auto's met een compact reservewiel
Auto's met een volwaardig reservewiel
Plaats van reservewiel, krik en gereedschap (wagon)
Extra opbergvak achter
Krikslinger
Reservewiel
KrikWielmoersleutel
Deactiveringsgereedschap
parkeerrem
Sleepoog1
2
3
4
5
6
7
Extra opbergvak achter
Krikslinger
Reservewiel
Deactiveringsgereedschap
parkeerremSleepoog
Wielmoersleutel
Krik1
2
3
4
5
6
7
AVENSIS_OM_OM20C66E_(EE).book Page 572 Friday, November 4, 2016 5:03 PM

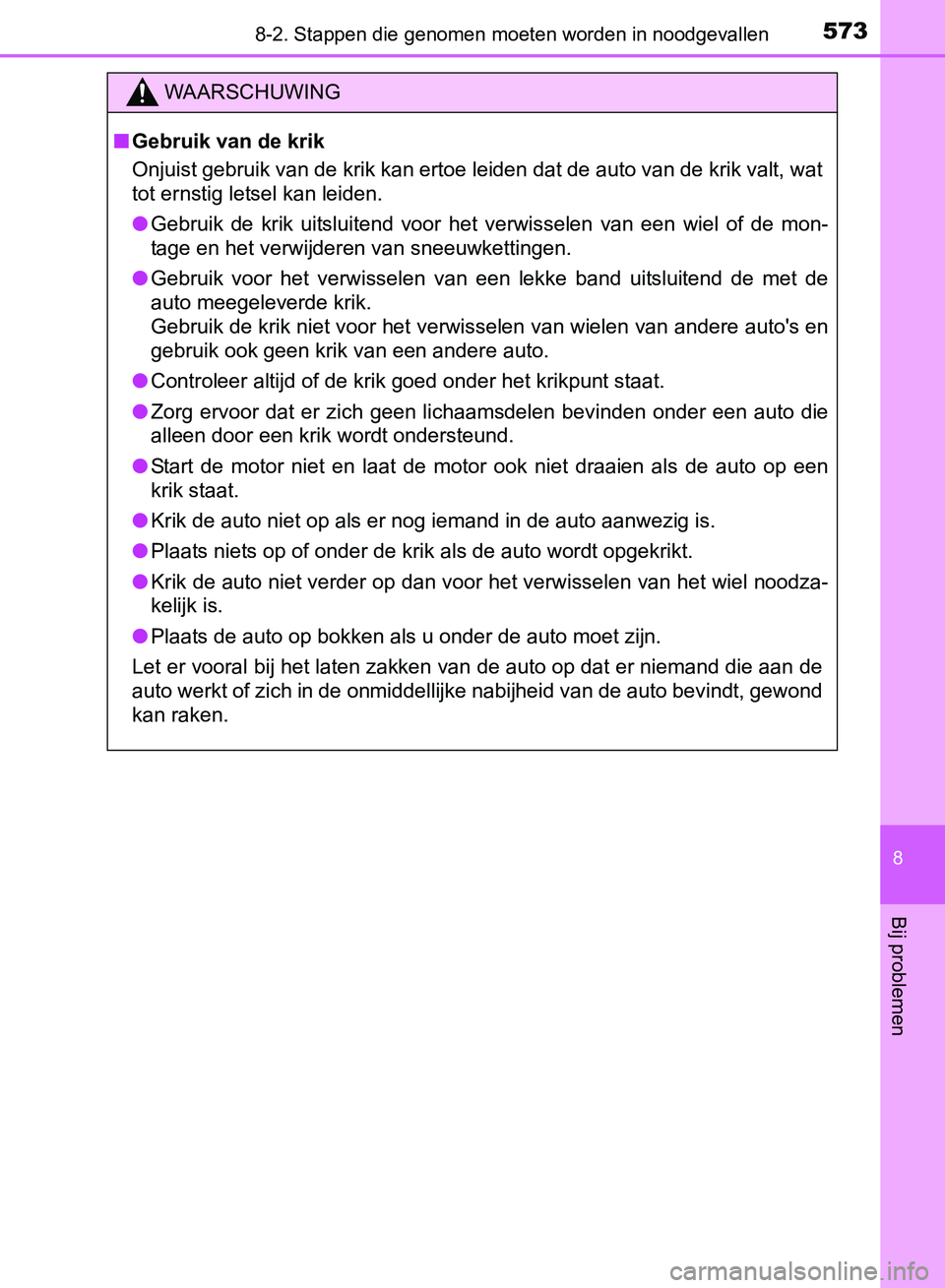

Page 573 of 661

5738-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
8
Bij problemen
WAARSCHUWING
■Gebruik van de krik
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
●Controleer altijd of de krik goed onder het krikpunt staat.
●Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start de motor niet en laat de motor ook niet draaien als de auto op een
krik staat.
●Krik de auto niet op als er nog iemand in de auto aanwezig is.
●Plaats niets op of onder de krik als de auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
●Plaats de auto op bokken als u onder de auto moet zijn.
Let er vooral bij het laten zakken van de auto op dat er niemand die aan de
auto werkt of zich in de onmiddellijke nabijheid van de auto bevindt, gewond
kan raken.
AVENSIS_OM_OM20C66E_(EE).book Page 573 Friday, November 4, 2016 5:03 PM

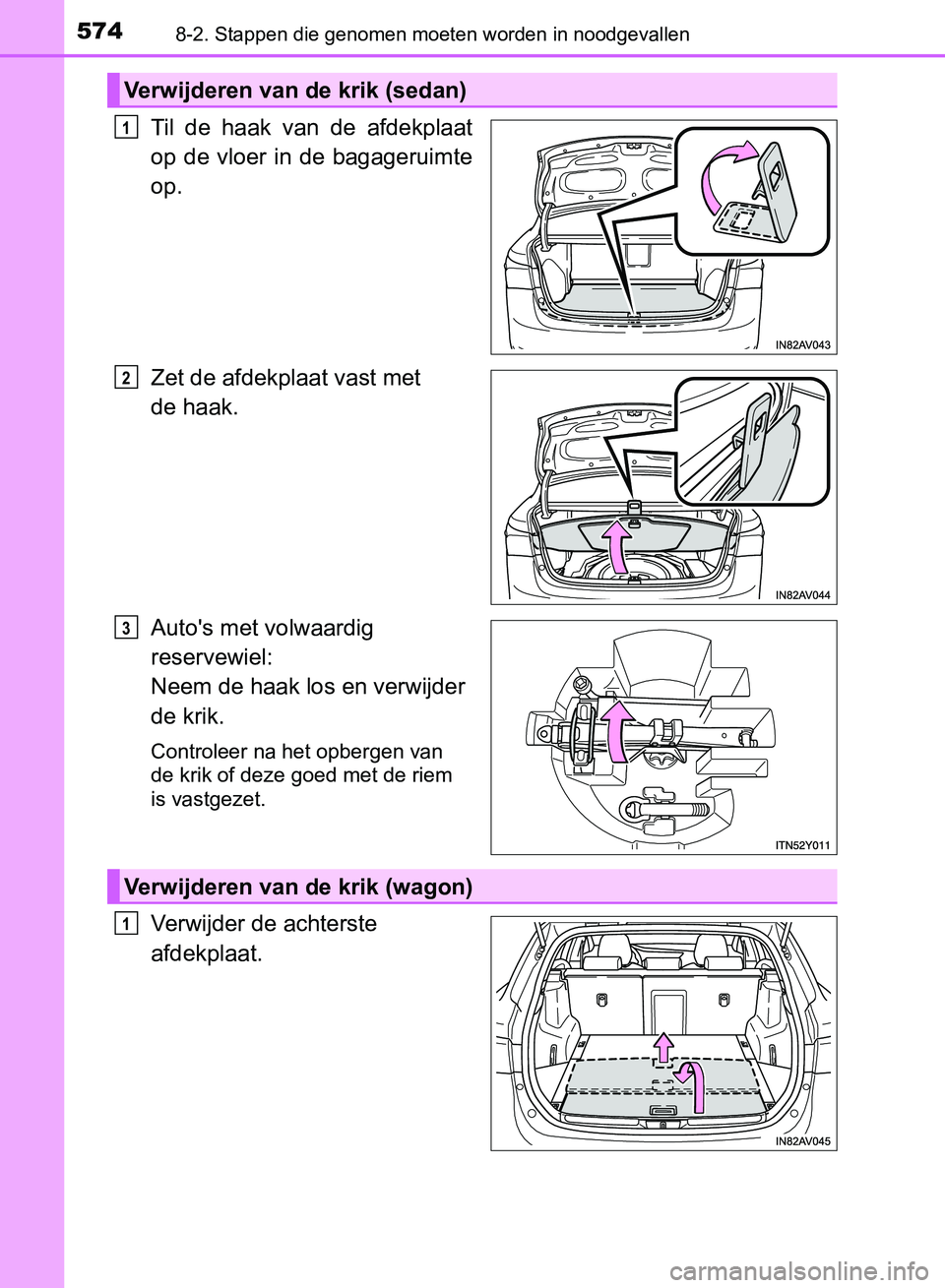

Page 574 of 661

5748-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
Til de haak van de afdekplaat
op de vloer in de bagageruimte
op.
Zet de afdekplaat vast met
de haak.
Auto's met volwaardig
reservewiel:
Neem de haak los en verwijder
de krik.
Controleer na het opbergen van
de krik of deze goed met de riem
is vastgezet.
Verwijder de achterste
afdekplaat.
Verwijderen van de krik (sedan)
1
2
3
Verwijderen van de krik (wagon)
1
AVENSIS_OM_OM20C66E_(EE).book Page 574 Friday, November 4, 2016 5:03 PM

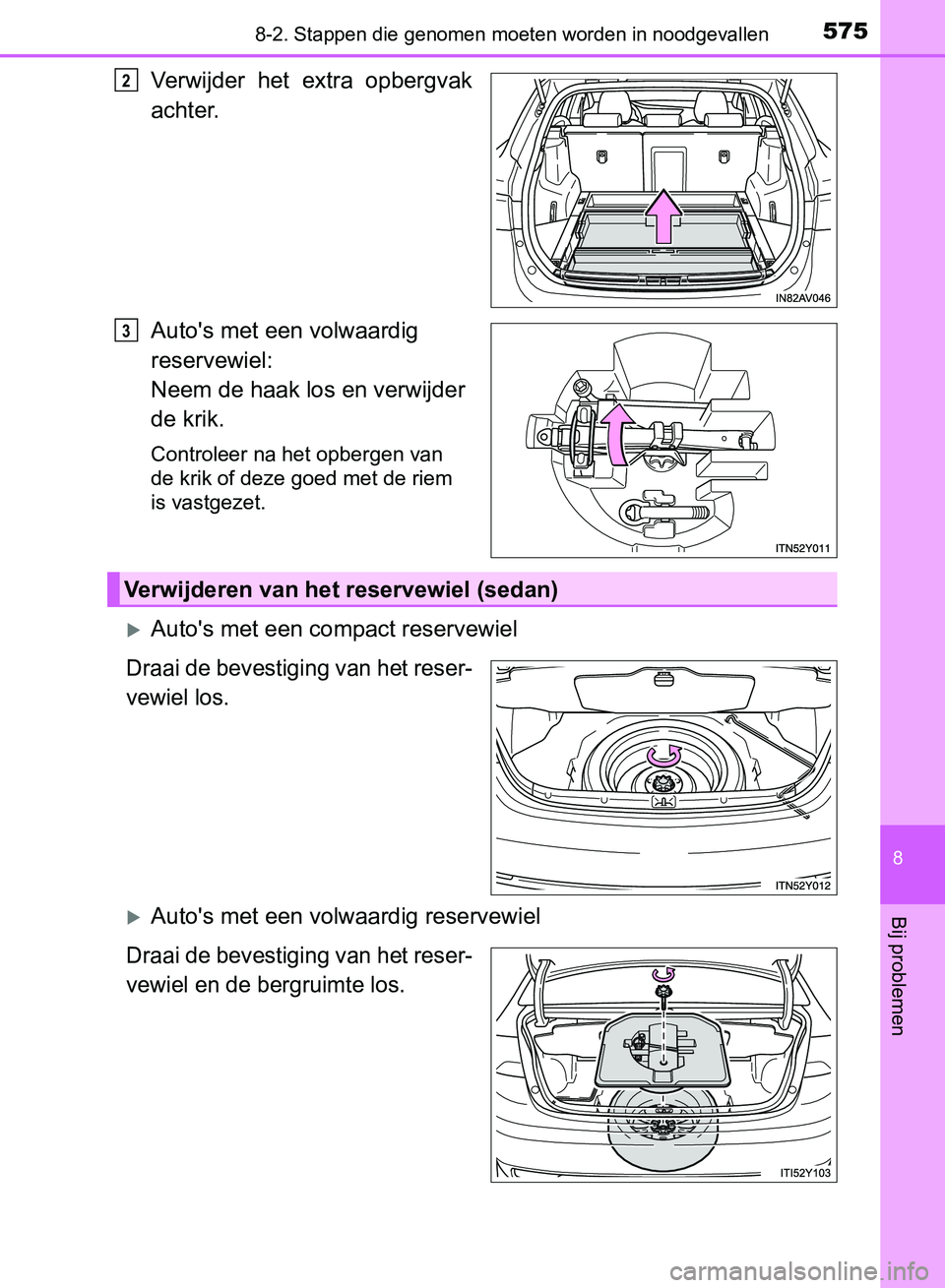

Page 575 of 661

5758-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
8
Bij problemen
Verwijder het extra opbergvak
achter.
Auto's met een volwaardig
reservewiel:
Neem de haak los en verwijder
de krik.
Controleer na het opbergen van
de krik of deze goed met de riem
is vastgezet.
Auto's met een compact reservewiel
Draai de bevestiging van het reser-
vewiel los.
Auto's met een volwaardig reservewiel
Draai de bevestiging van het reser-
vewiel en de bergruimte los.
2
3
Verwijderen van het reservewiel (sedan)
AVENSIS_OM_OM20C66E_(EE).book Page 575 Friday, November 4, 2016 5:03 PM

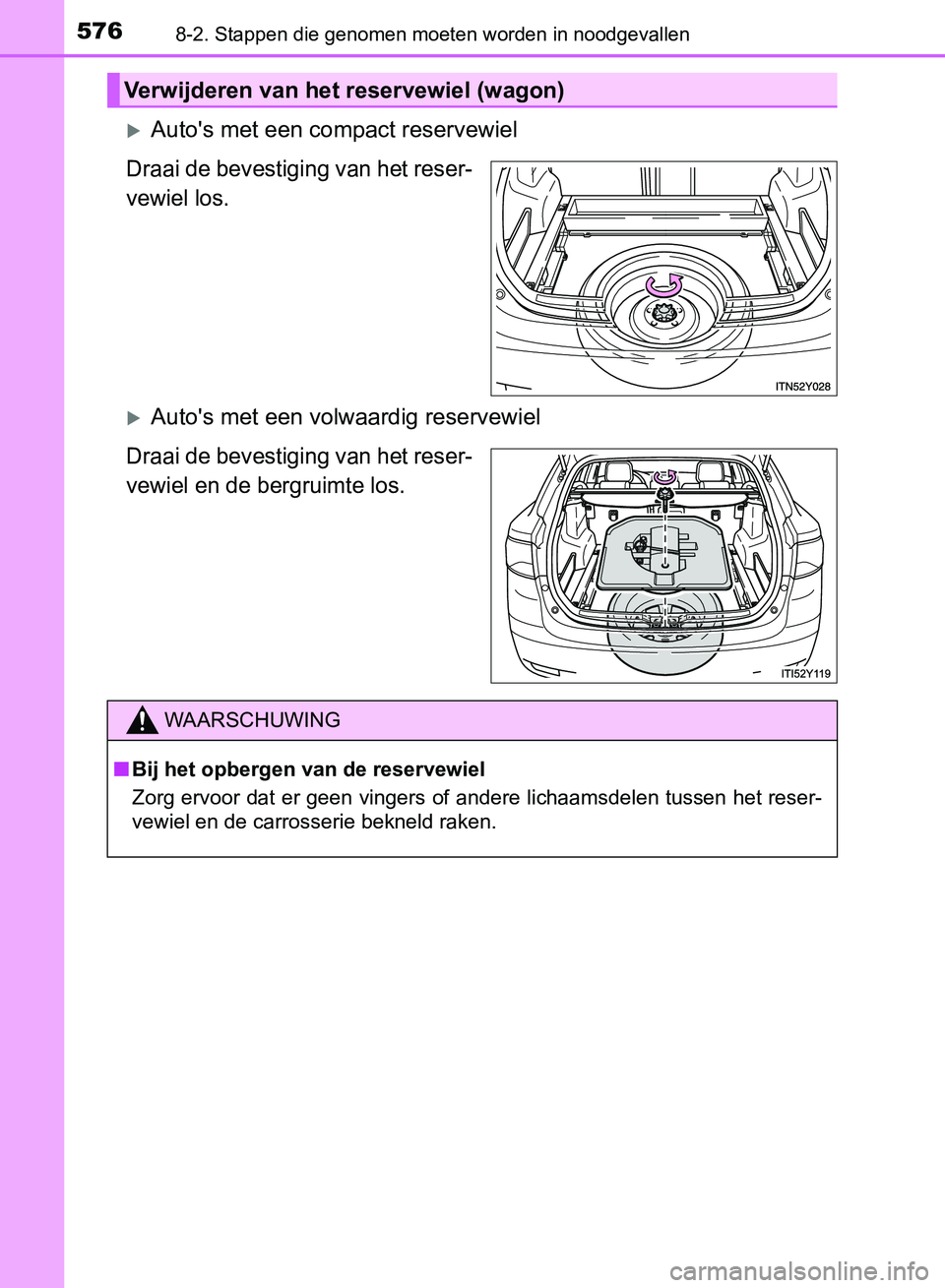

Page 576 of 661

5768-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
Auto's met een compact reservewiel
Draai de bevestiging van het reser-
vewiel los.
Auto's met een volwaardig reservewiel
Draai de bevestiging van het reser-
vewiel en de bergruimte los
.
Verwijderen van het reservewiel (wagon)
WAARSCHUWING
■Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
AVENSIS_OM_OM20C66E_(EE).book Page 576 Friday, November 4, 2016 5:03 PM

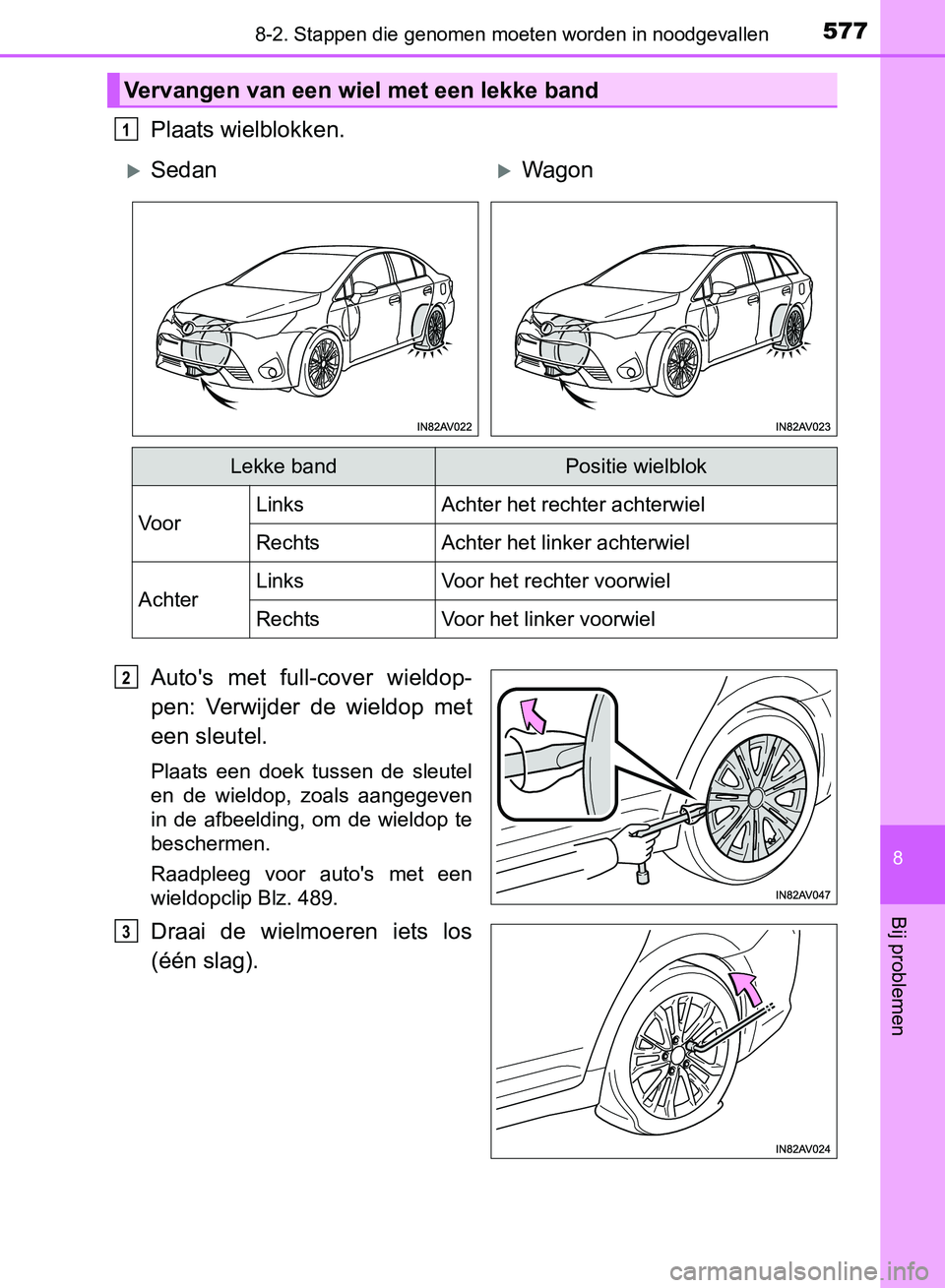

Page 577 of 661

5778-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
8
Bij problemen
Plaats wielblokken.
Auto's met full-cover wieldop-
pen: Verwijder de wieldop met
een sleutel.
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop te
beschermen.
Raadpleeg voor auto's met een
wieldopclip Blz. 489.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
SedanWagon
Lekke bandPositie wielblok
VoorLinks Achter het rechter achterwiel
Rechts Achter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 577 Friday, November 4, 2016 5:03 PM

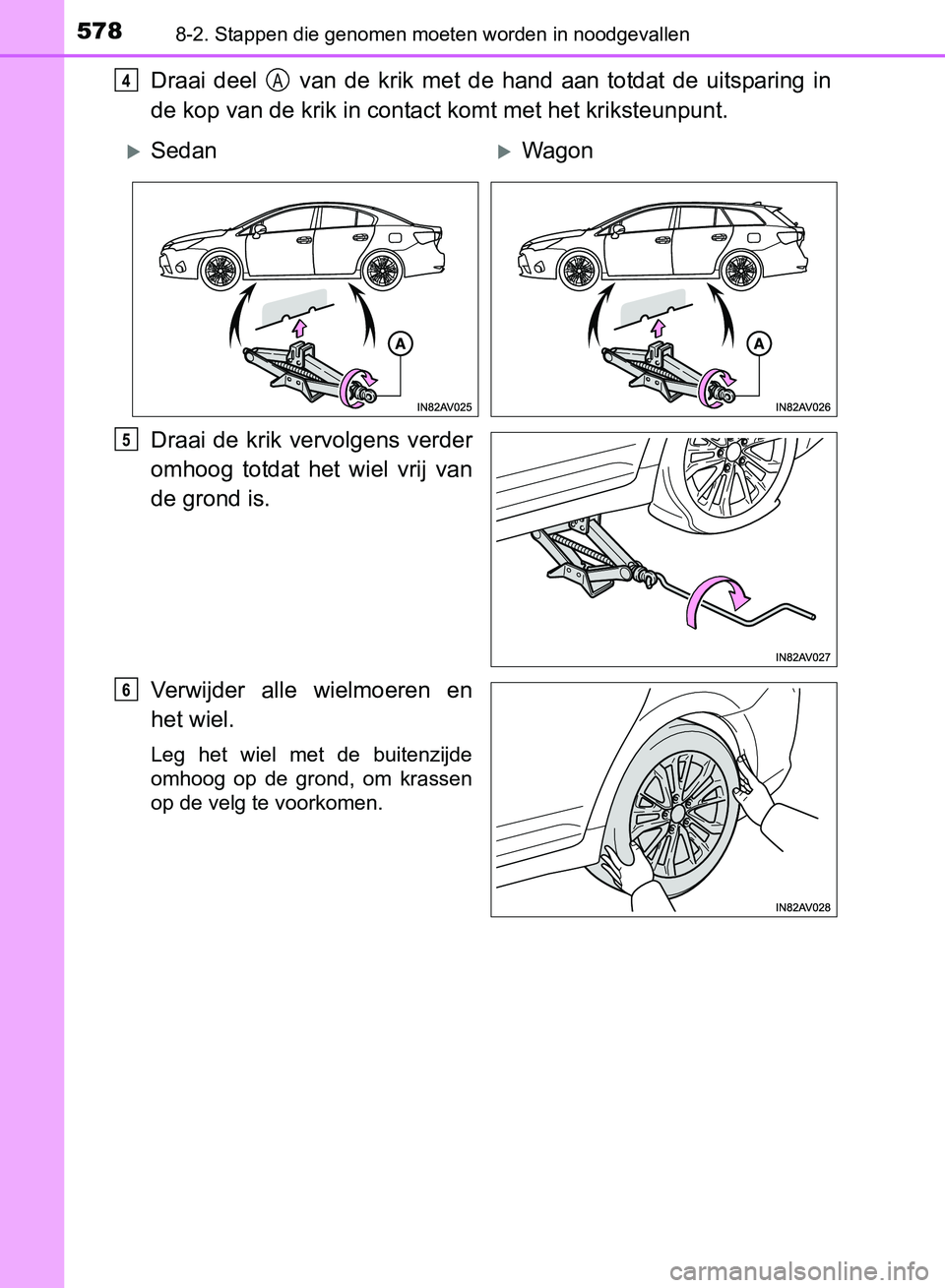

Page 578 of 661

5788-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
Draai deel van de krik met de hand aan totdat de uitsparing in
de kop van de krik in contact komt met het kriksteunpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4A
SedanWagon
5
6
AVENSIS_OM_OM20C66E_(EE).book Page 578 Friday, November 4, 2016 5:03 PM

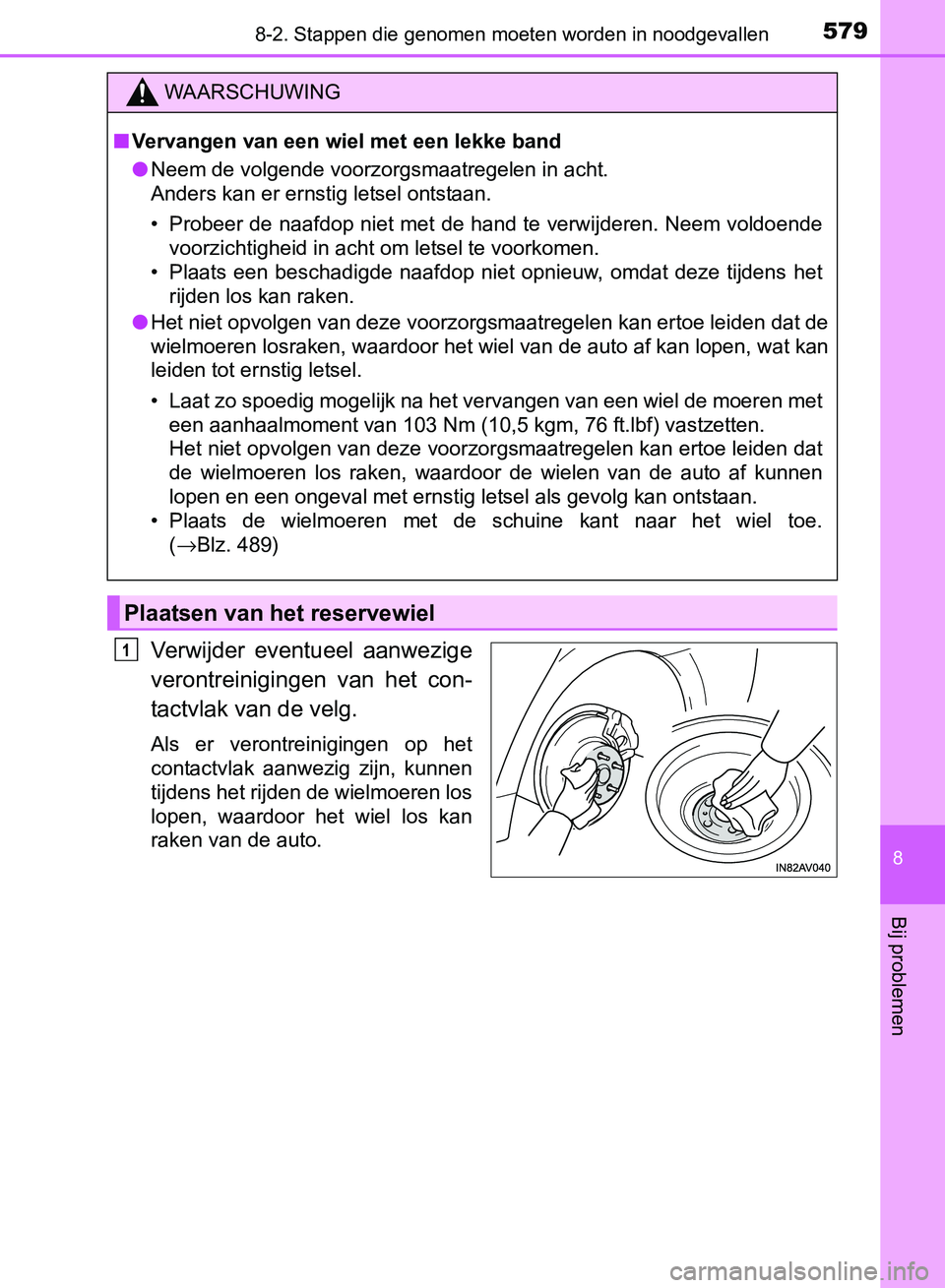

Page 579 of 661

5798-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
8
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken van de auto.
WAARSCHUWING
■Vervangen van een wiel met een lekke band
●Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het
rijden los kan raken.
●Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met
een aanhaalmoment van 103 Nm (10,5 kgm, 76 ft.lbf) vastzetten.
Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat
de wielmoeren los raken, waardoor de wielen van de auto af kunnen
lopen en een ongeval met ernstig letsel als gevolg kan ontstaan.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 489)
Plaatsen van het reservewiel
1
AVENSIS_OM_OM20C66E_(EE).book Page 579 Friday, November 4, 2016 5:03 PM

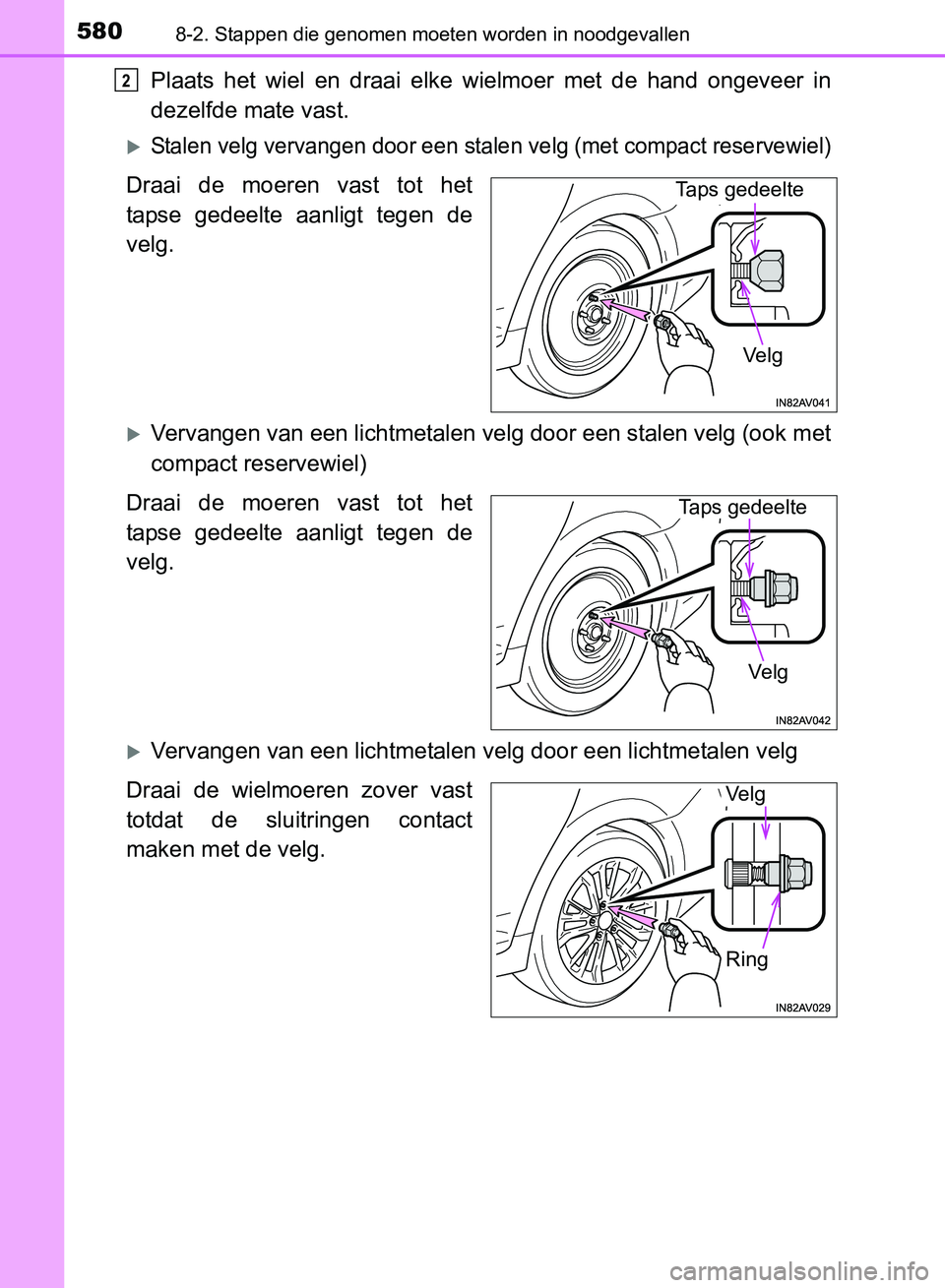

Page 580 of 661

5808-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C66E_(EE)
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reservewiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een stalen velg (ook met
compact reservewiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een lichtmetalen velg
Draai de wielmoeren zover vast
totdat de sluitringen contact
maken met de velg.
2
Ve l g
Taps gedeelte
Taps gedeelte
Ve l g
Ring
Ve l g
AVENSIS_OM_OM20C66E_(EE).book Page 580 Friday, November 4, 2016 5:03 PM
