TOYOTA AVENSIS 2017 Kezelési útmutató (in Hungarian)

2014-1. Mielőtt elindul
4
Vezetés

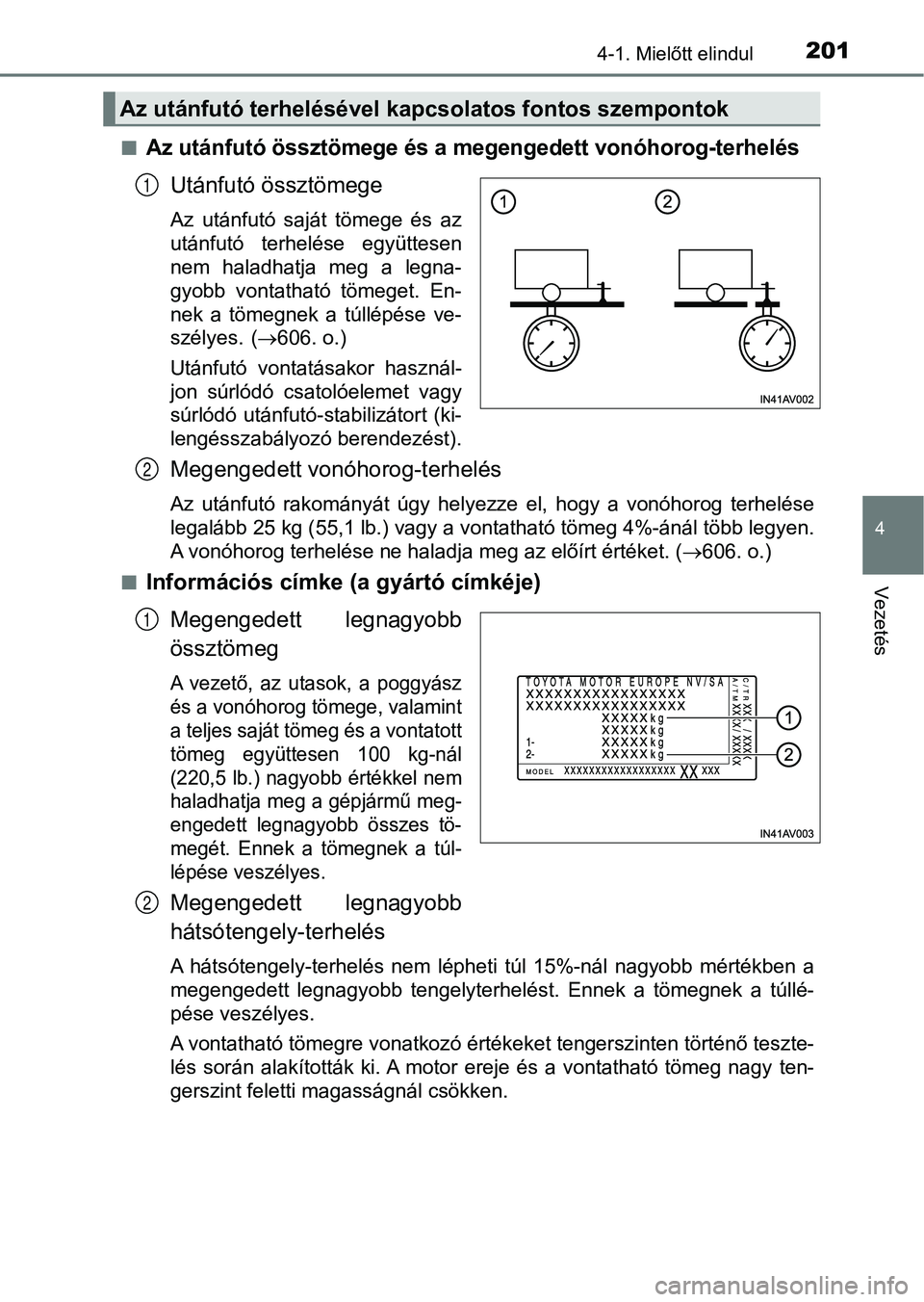

nAz utánfutó össztömege és a megengedett vonóhorog-terhelés
Utánfutó össztömege
Az utánfutó saját tömege és az
utánfutó terhelése együttesen
nem haladhatja meg a legna-
gyobb vontatható tömeget. En-
nek a tömegnek a túllépése ve-
szélyes.
(606. o.)
Utánfutó vontatásakor használ-
jon súrlódó csatolóelemet vagy
súrlódó utánfutó-stabilizátort (ki-
lengésszabályozó berendezést).
Megengedett vonóhorog-terhelés
Az utánfutó rakományát úgy helyezze el, hogy a vonóhorog terhel ése
legalább 25 kg (55,1 lb.) vagy a vontatható tömeg 4%-ánál több legyen.
A vonóhorog terhelése ne haladja meg az előírt értéket. (606. o.)
n
Információs címke (a gyártó címkéje)
Megengedett legnagyobb
össztömeg
A vezető, az utasok, a poggyász
és a vonóhorog tömege, valamint
a teljes saját tömeg és a vontatott
tömeg együttesen 100 kg-nál
(220,5 lb.) nagyobb értékkel nem
haladhatja meg a gépjármű meg-
engedett legnagyobb összes tö-
megét. Ennek a tömegnek a túl-
lépése veszélyes.
Megengedett legnagyobb
hátsótengely-terhelés
A hátsótengely-terhelés nem lépheti túl 15%-nál nagyobb mértékb en a
megengedett legnagyobb tengelyterhelést. Ennek a tömegnek a túl lé-
pése veszélyes.
A vontatható tömegre vonatkozó értékeket tengerszinten történő teszte-
lés során alakították ki. A motor ereje és a vontatható tömeg nagy ten-
gerszint feletti magasságnál csökken.
Az utánfutó terhel ésével kapcsolatos fontos szempontok
1
2
1
2

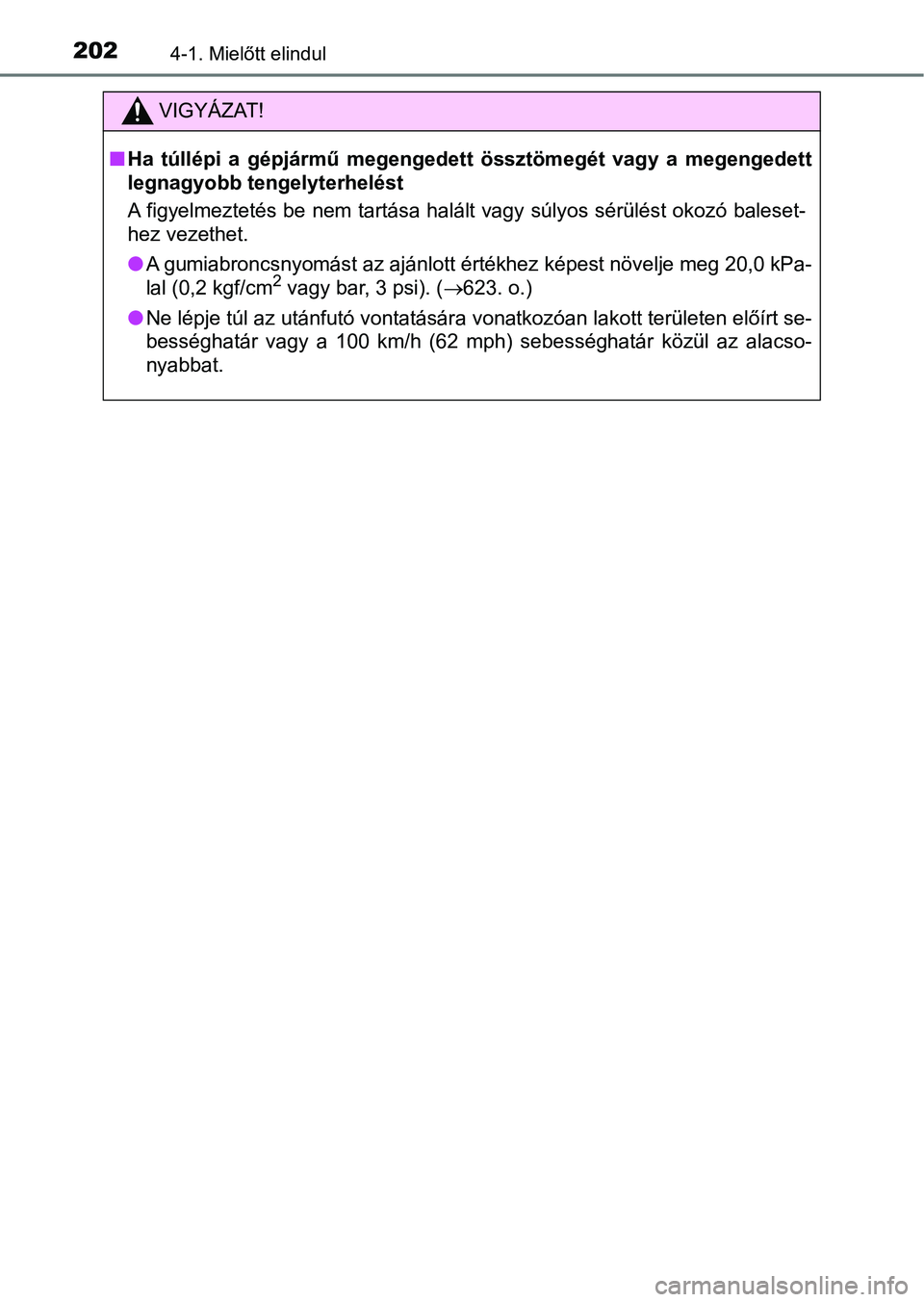

2024-1. Mielőtt elindul
VIGYÁZAT!
nHa túllépi a gépjármű megengedett össztömegét vagy a megengedett
legnagyobb tengelyterhelést
A figyelmeztetés be nem tartása halált vagy súlyos sérülést oko zó baleset-
hez vezethet.
l A gumiabroncsnyomást az ajánlott értékhez képest növelje meg 20 ,0 kPa-
lal (0,2 kgf/cm
2 vagy bar, 3 psi). ( 623. o.)
l Ne lépje túl az utánfutó vontatására vonatkozóan lakott terület en előírt se-
bességhatár vagy a 100 km/h (62 mph) sebességhatár közül az ala cso-
nyabbat.

2034-1. Mielőtt elindul
4
Vezetés
Négyajtós
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
1110 mm (43,7 in.)
35 mm (1,4 in.)
369 mm (14,5 in.)
*1
374 mm (14,7 in.)*2
392 mm (15,4 in.)*3
391 mm (15,4 in.)*4
320 mm (12,6 in.)
385 mm (15,2 in.)
575 mm (22,6 in.)
*1: 205/60R16 gumiabroncsok*5
*2: 215/55R17 vagy 225/45R18 gumiabroncsok*5
*3: 205/60R16 gumiabroncsok megemelt gépjárművel*5
*4: 215/55R17 gumiabroncsok megemelt gépjárművel*5
*5: A gépjárműtípus azonosításával kapcsolatban forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez.

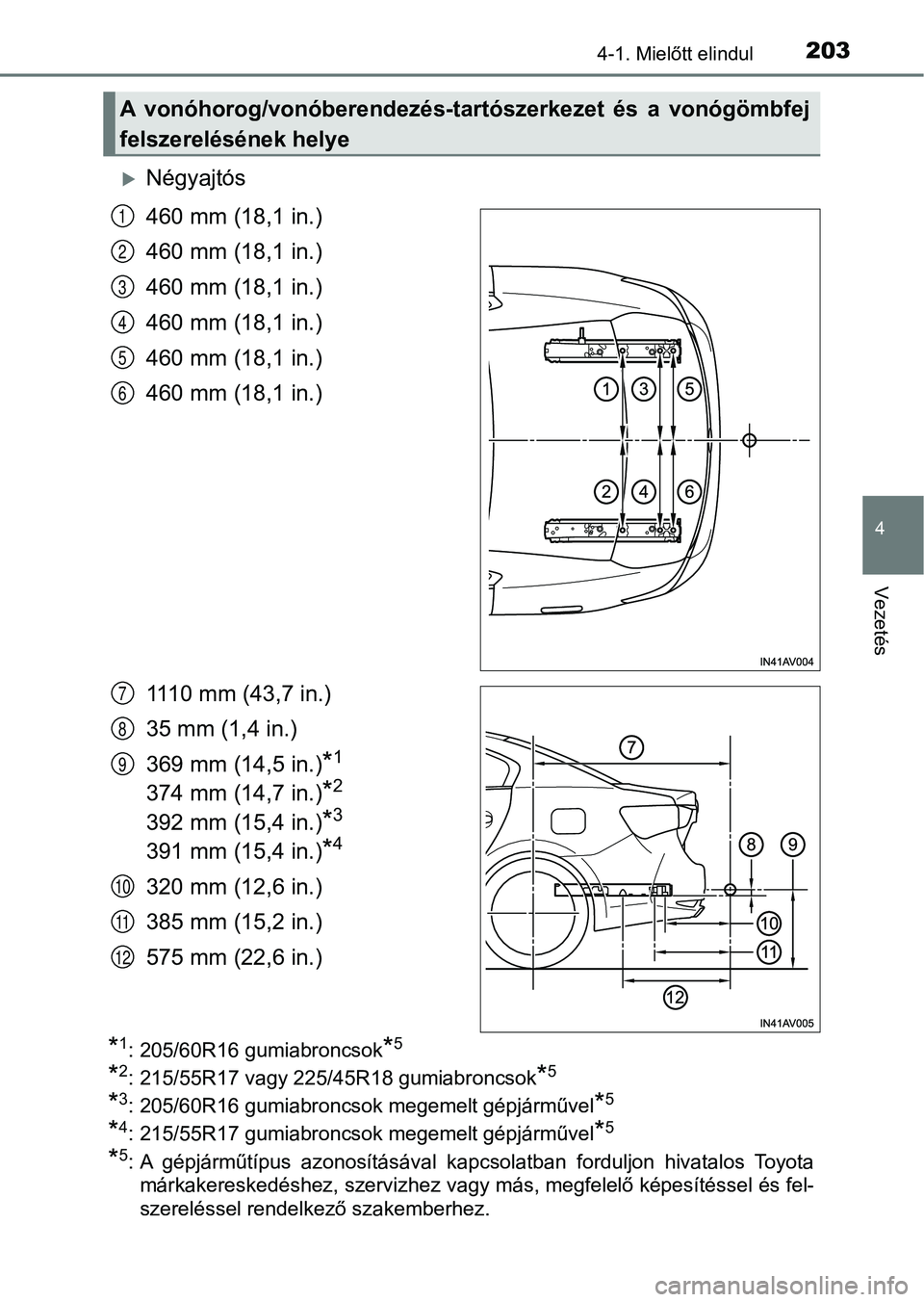

A vonóhorog/vonóberendezés-tartószerkezet és a vonógömbfej
felszerelésének helye
1
2
3
4
5
6
7
8
9
10
11
12

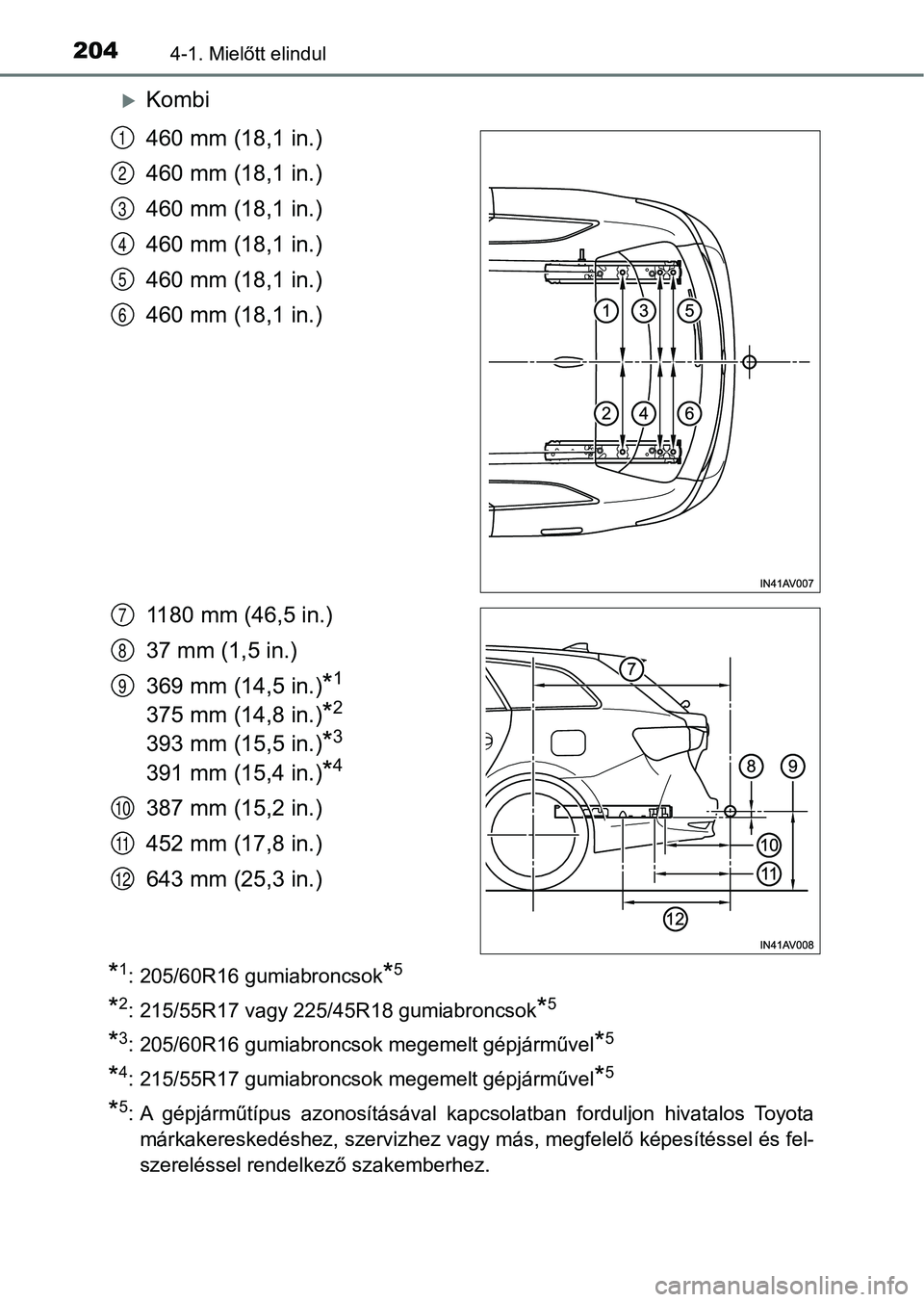

2044-1. Mielőtt elindul
Kombi
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
460 mm (18,1 in.)
1180 mm (46,5 in.)
37 mm (1,5 in.)
369 mm (14,5 in.)
*1
375 mm (14,8 in.)*2
393 mm (15,5 in.)*3
391 mm (15,4 in.)*4
387 mm (15,2 in.)
452 mm (17,8 in.)
643 mm (25,3 in.)
*1: 205/60R16 gumiabroncsok*5
*2: 215/55R17 vagy 225/45R18 gumiabroncsok*5
*3: 205/60R16 gumiabroncsok megemelt gépjárművel*5
*4: 215/55R17 gumiabroncsok megemelt gépjárművel*5
*5: A gépjárműtípus azonosításával kapcsolatban forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez.
1
2
3
4
5
6
7
8
9
10
11
12

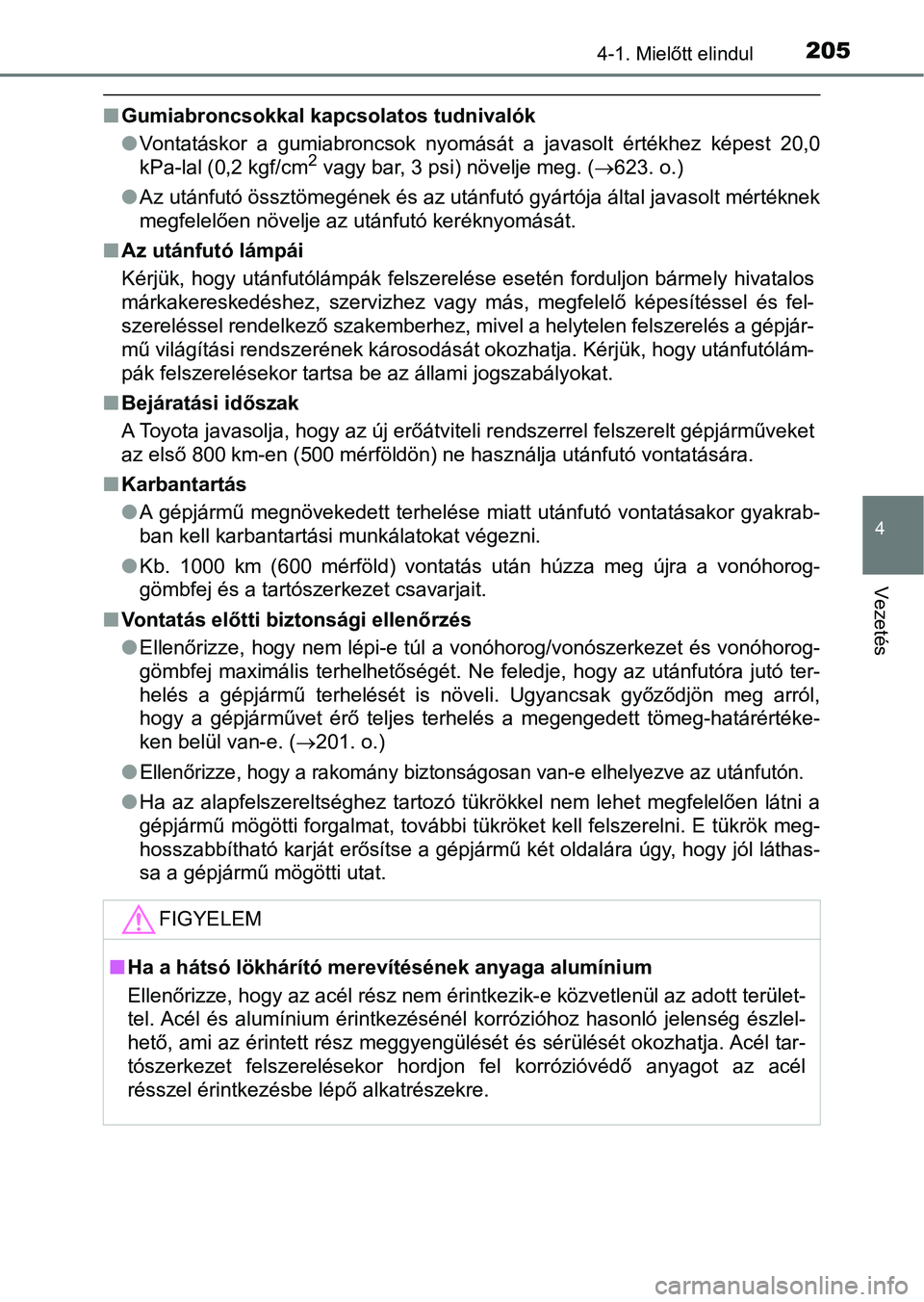

2054-1. Mielőtt elindul
4
Vezetés
nGumiabroncsokkal kapcsolatos tudnivalók
lVontatáskor a gumiabroncsok nyomását a javasolt értékhez képest 20,0
kPa-lal (0,2 kgf/cm
2 vagy bar, 3 psi) növelje meg. ( 623. o.)
l Az utánfutó össztömegének és az utánfutó gyártója által javasolt mértéknek
megfelelően növelje az utánfutó keréknyomását.
n Az utánfutó lámpái
Kérjük, hogy utánfutólámpák felszerelése esetén forduljon bárme ly hivatalos
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez, mivel a helytelen felszere lés a gépjár-
mű világítási rendszerének károsodását okozhatja. Kérjük, hogy utánfutólám-
pák felszerelésekor tartsa be az állami jogszabályokat.
n Bejáratási időszak
A Toyota javasolja, hogy az új erőátviteli rendszerrel felszerelt gépjárműveket
az első 800 km-en (500 mérföldön) ne használja utánfutó vontatá sára.
n Karbantartás
lA gépjármű megnövekedett terhelése miatt utánfutó vontatásakor gyakrab-
ban kell karbantartási munkálatokat végezni.
l Kb. 1000 km (600 mérföld) vontatás után húzza meg újra a vonóho rog-
gömbfej és a tartószerkezet csavarjait.
n Vontatás előtti biztonsági ellenőrzés
lEllenőrizze, hogy nem lépi-e túl a vonóhorog/vonószerkezet és v onóhorog-
gömbfej maximális terhelhetőségét. Ne feledje, hogy az utánfutó ra jutó ter-
helés a gépjármű terhelését is növeli. Ugyancsak győződjön meg arról,
hogy a gépjárművet érő teljes terhelés a megengedett tömeg-hatá rértéke-
ken belül van-e. ( 201. o.)
l
Ellenőrizze, hogy a rakomány biztonságosan van-e elhelyezve az utánfutón.
lHa az alapfelszereltséghez tartozó tükrökkel nem lehet megfelel ően látni a
gépjármű mögötti forgalmat, további tükröket kell felszerelni. E tükrök meg-
hosszabbítható karját erősítse a gépjármű két oldalára úgy, hog y jól láthas-
sa a gépjármű mögötti utat.
FIGYELEM
n Ha a hátsó lökhárító merevítésének anyaga alumínium
Ellenőrizze, hogy az acél rész nem érintkezik-e közvetlenül az adott terület-
tel. Acél és alumínium érintkezésénél korrózióhoz hasonló jelen ség észlel-
hető, ami az érintett rész meggyengülését és sérülését okozhatj a. Acél tar-
tószerkezet felszerelésekor hordjon fel korrózióvédő anyagot az acél
résszel érintkezésbe lépő alkatrészekre.

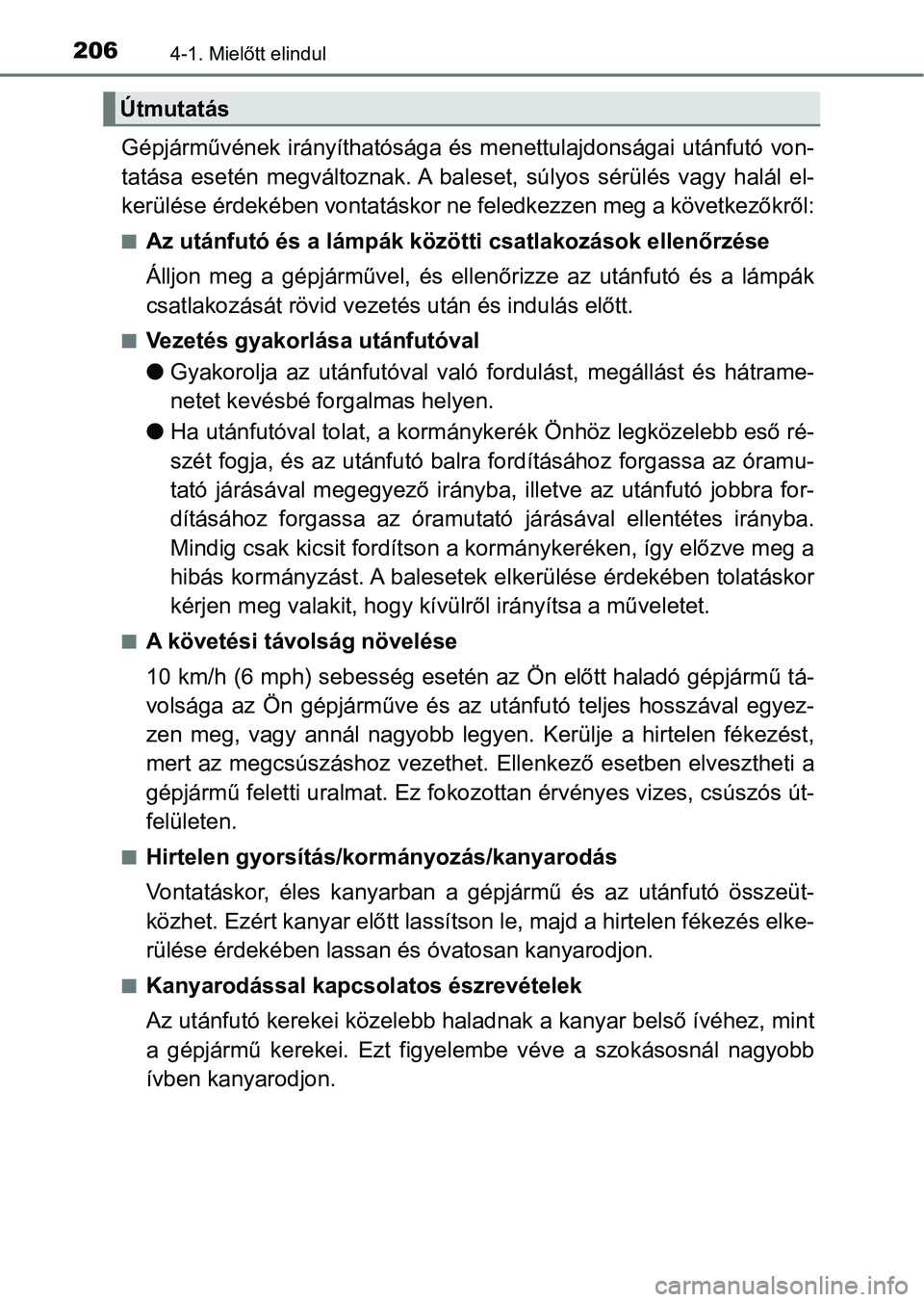

2064-1. Mielőtt elindul
Gépjárművének irányíthatósága és menettulajdonságai utánfutó von-
tatása esetén megváltoznak. A baleset, súlyos sérülés vagy halál el-
kerülése érdekében vontatáskor ne feledkezzen meg a következőkr ől:
nAz utánfutó és a lámpák közötti csatlakozások ellenőrzése
Álljon meg a gépjárművel, és ellenőrizze az utánfutó és a lámpá k
csatlakozását rövid vezetés után és indulás előtt.
nVezetés gyakorlása utánfutóval
l Gyakorolja az utánfutóval való fordulást, megállást és hátrame-
netet kevésbé forgalmas helyen.
l Ha utánfutóval tolat, a kormányk erék Önhöz legközelebb eső ré-
szét fogja, és az utánfutó balra fordításához forgassa az óramu -
tató járásával megegyező irányba, illetve az utánfutó jobbra for-
dításához forgassa az óramutató járásával ellentétes irányba.
Mindig csak kicsit fordítson a kormánykeréken, így előzve meg a
hibás kormányzást. A balesetek elkerülése érdekében tolatáskor
kérjen meg valakit, hogy kívülről irányítsa a műveletet.
nA követési távolság növelése
10 km/h (6 mph) sebesség esetén az Ön előtt haladó gépjármű tá-
volsága az Ön gépjárműve és az u tánfutó teljes hosszával egyez-
zen meg, vagy annál nagyobb legyen. Kerülje a hirtelen fékezést ,
mert az megcsúszáshoz vezethet. Ellenkező esetben elvesztheti a
gépjármű feletti uralmat. Ez fokozottan érvényes vizes, csúszós út-
felületen.
nHirtelen gyorsítás/ko rmányozás/kanyarodás
Vontatáskor, éles kanyarban a gépjármű és az utánfutó összeüt-
közhet. Ezért kanyar előtt lassí tson le, majd a hirtelen fékezés elke-
rülése érdekében lassan és óvatosan kanyarodjon.
nKanyarodással kapcsolatos észrevételek
Az utánfutó kerekei közelebb haladnak a kanyar belső ívéhez, mi nt
a gépjármű kerekei. Ezt figyel embe véve a szokásosnál nagyobb
ívben kanyarodjon.
Útmutatás

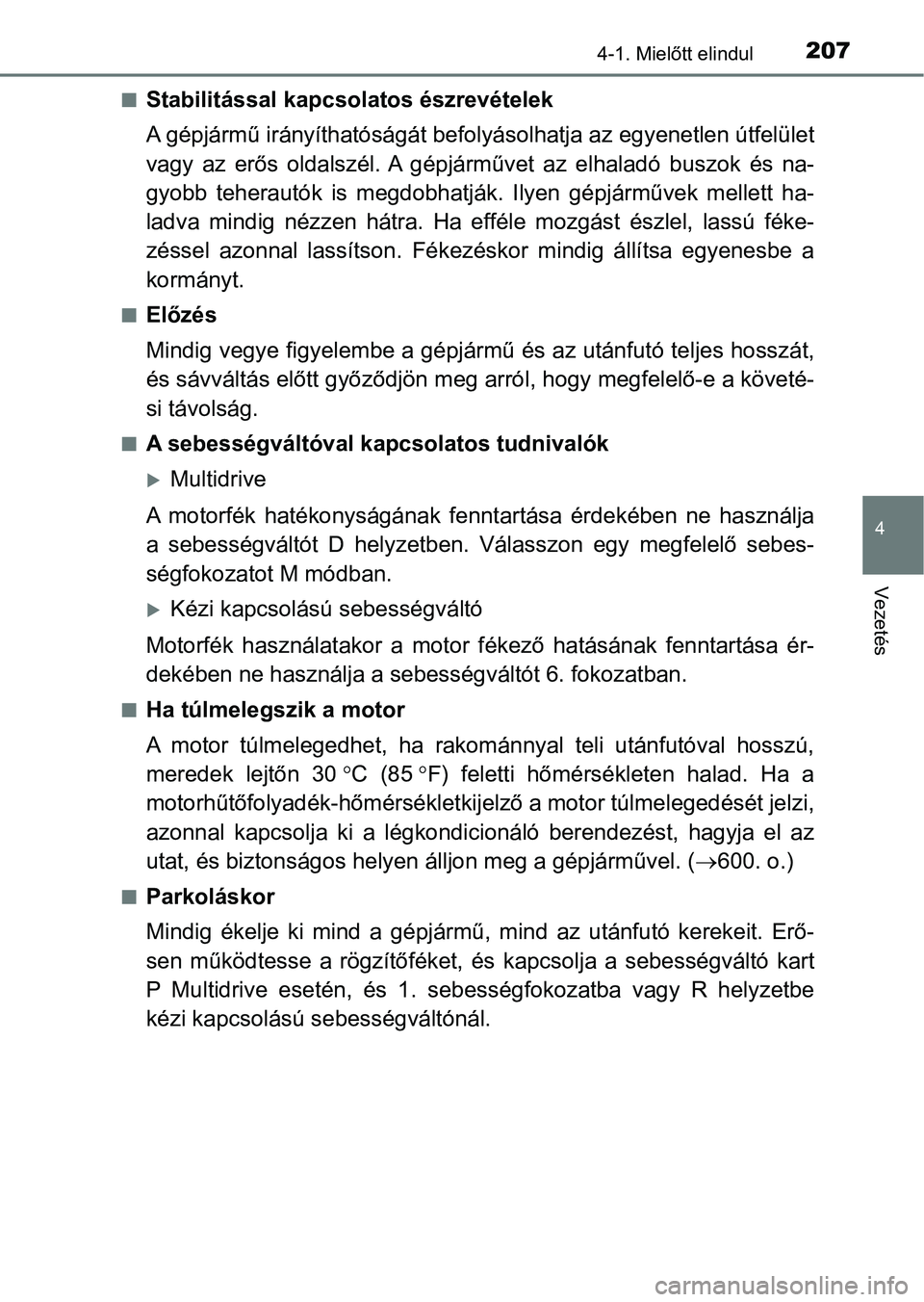

2074-1. Mielőtt elindul
4
Vezetés
nStabilitással kapcsolatos észrevételek
A gépjármű irányíthatóságát befolyásolhatja az egyenetlen útfelület
vagy az erős oldalszél. A gépjárművet az elhaladó buszok és na-
gyobb teherautók is megdobhatják. Ilyen gépjárművek mellett ha-
ladva mindig nézzen hátra. Ha efféle mozgást észlel, lassú féke-
zéssel azonnal lassítson. Fékezéskor mindig állítsa egyenesbe a
kormányt.
nElőzés
Mindig vegye figyelembe a gépjárm ű és az utánfutó teljes hosszát,
és sávváltás előtt győződjön meg arról, hogy megfelelő-e a köve té-
si távolság.
nA sebességváltóval kapcsolatos tudnivalók
Multidrive
A motorfék hatékonyságának fennt artása érdekében ne használja
a sebességváltót D hel yzetben. Válasszon egy megfelelő sebes-
ségfokozatot M módban.
Kézi kapcsolású sebességváltó
Motorfék használatakor a motor f ékező hatásának fenntartása ér-
dekében ne használja a sebességváltót 6. fokozatban.
nHa túlmelegszik a motor
A motor túlmelegedhet, ha rakománnyal teli utánfutóval hosszú,
meredek lejtőn 30 C (85F) feletti hőmérsékleten halad. Ha a
motorhűtőfolyadék-hőmérsékletkijelző a motor túlmelegedését jel zi,
azonnal kapcsolja ki a légkondici onáló berendezést, hagyja el az
utat, és biztonság os helyen álljon me g a gépjárművel. (600. o.)
nParkoláskor
Mindig ékelje ki mind a gépjármű , mind az utánfutó kerekeit. Erő-
sen működtesse a rögzítőféket, és kapcsolja a sebességváltó kart
P Multidrive esetén, és 1. seb ességfokozatba vagy R helyzetbe
kézi kapcsolású sebességváltónál.

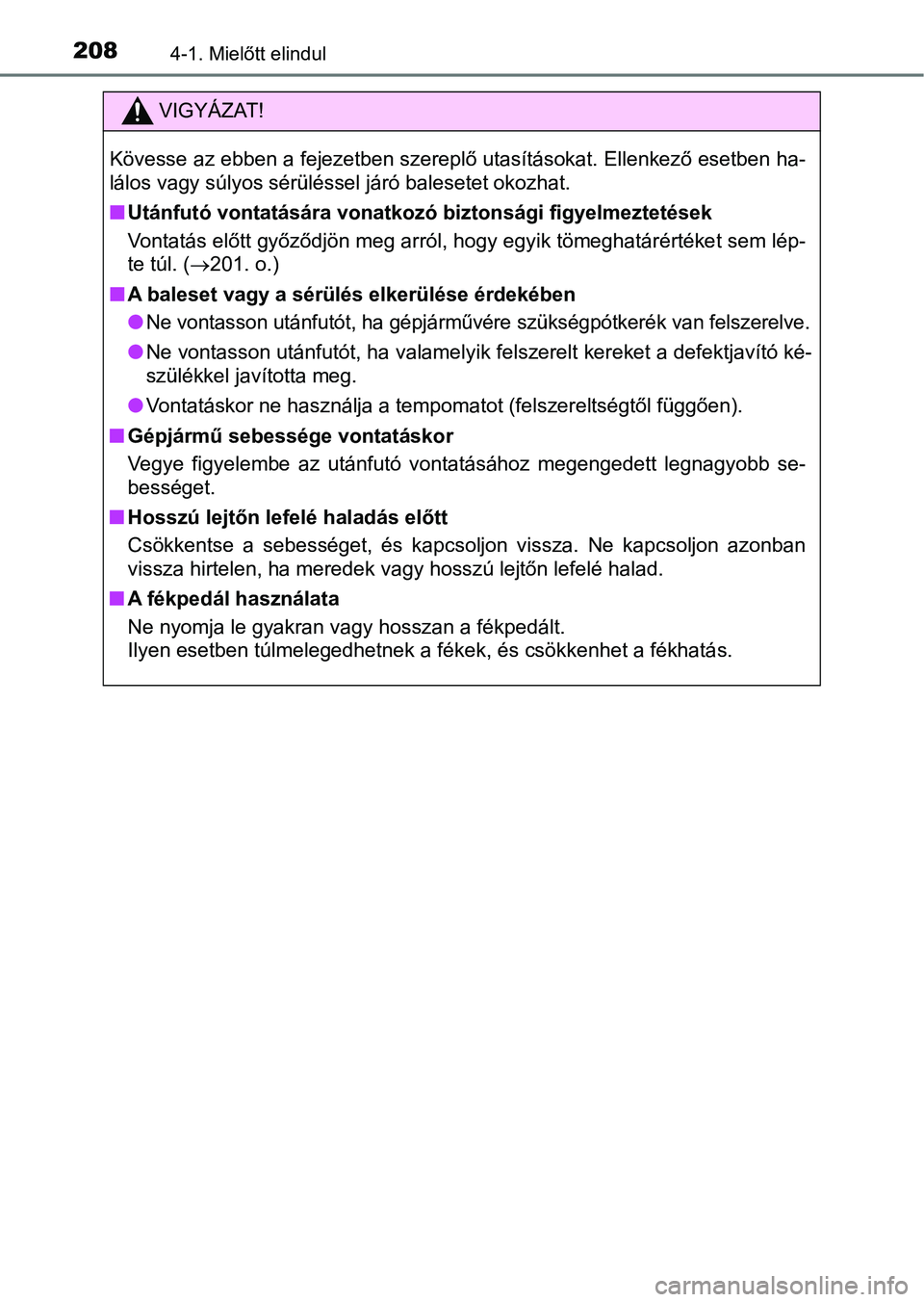

2084-1. Mielőtt elindul
VIGYÁZAT!
Kövesse az ebben a fejezetben szereplő utasításokat. Ellenkező esetben ha-
lálos vagy súlyos sérüléssel járó balesetet okozhat.
n Utánfutó vontatására vonatkoz ó biztonsági figyelmeztetések
Vontatás előtt győződjön meg arról, hogy egyik tömeghatárértéke t sem lép-
te túl. ( 201. o.)
n A baleset vagy a sérülés elkerülése érdekében
l
Ne vontasson utánfutót, ha gépjár művére szükségpótkerék van felszerelve.
lNe vontasson utánfutót, ha valamelyik felszerelt kereket a defe ktjavító ké-
szülékkel javította meg.
l Vontatáskor ne használja a tempomatot (felszereltségtől függően ).
n Gépjármű sebessége vontatáskor
Vegye figyelembe az utánfutó vontatásához megengedett legnagyob b se-
bességet.
n Hosszú lejtőn lefelé haladás előtt
Csökkentse a sebességet, és kapcsoljon vissza. Ne kapcsoljon az onban
vissza hirtelen, ha meredek vagy hosszú lejtőn lefelé halad.
n A fékpedál használata
Ne nyomja le gyakran vagy hosszan a fékpedált.
Ilyen esetben túlmelegedhetnek a fékek, és csökkenhet a fékhatá s.

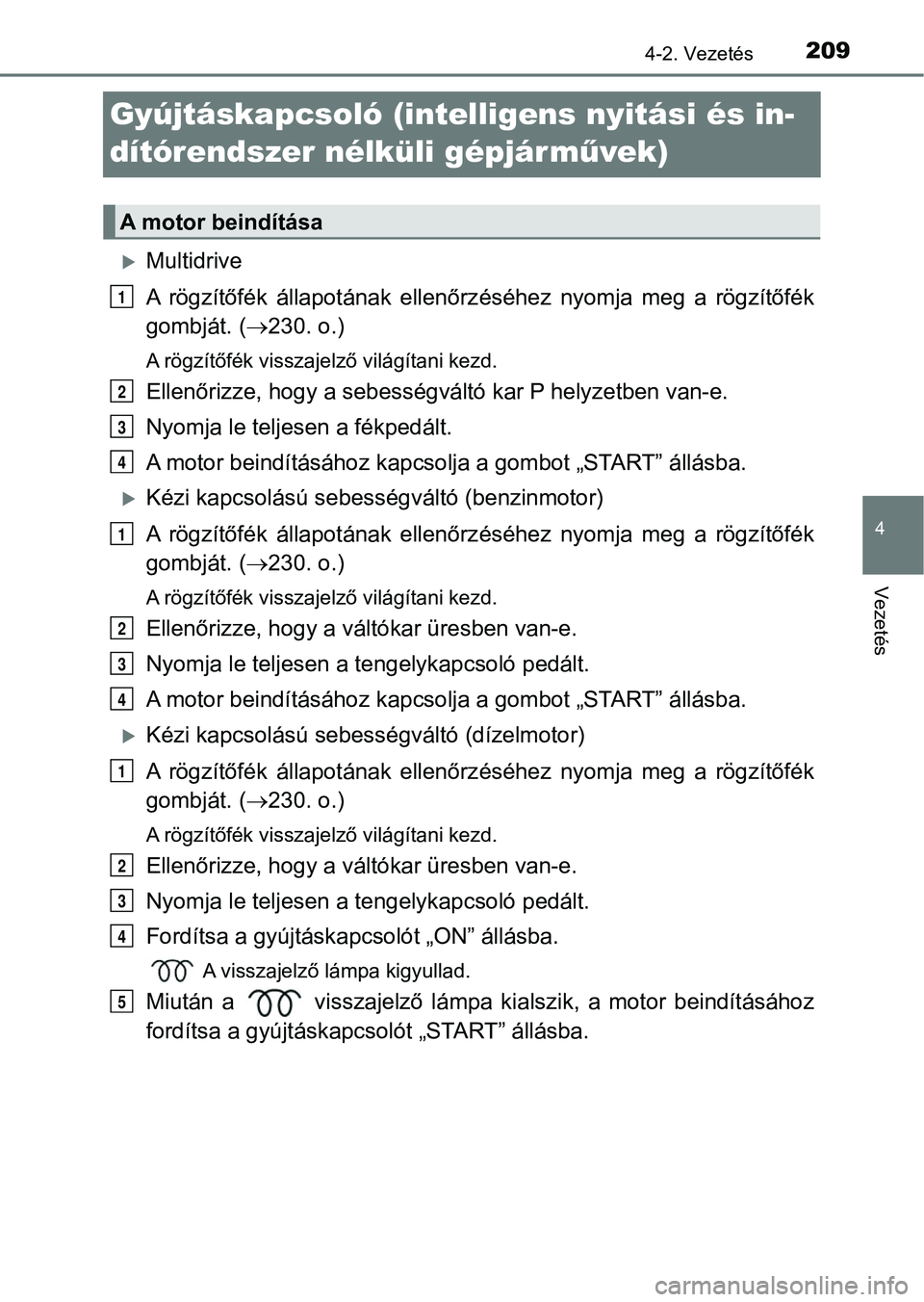

209
4
4-2. Vezetés
Vezetés
Gyújtáskapcsoló (intelligens nyitási és in-
dítórendszer nélküli gépjárm űvek)
Multidrive
A rögzítőfék állapotának ellenőrz éséhez nyomja meg a rögzítőfék
gombját. ( 230. o.)
A rögzítőfék visszajelző világítani kezd.
Ellenőrizze, hogy a sebességváltó kar P helyzetben van-e.
Nyomja le teljesen a fékpedált.
A motor beindításához kapcsolja a gombot „START” állásba.
Kézi kapcsolású sebességváltó (benzinmotor)
A rögzítőfék állapotának ellenőrz éséhez nyomja meg a rögzítőfék
gombját. ( 230. o.)
A rögzítőfék visszajelző világítani kezd.
Ellenőrizze, hogy a váltókar üresben van-e.
Nyomja le teljesen a tengelykapcsoló pedált.
A motor beindításához kapcsolja a gombot „START” állásba.
Kézi kapcsolású sebességváltó (dízelmotor)
A rögzítőfék állapotának ellenőrz éséhez nyomja meg a rögzítőfék
gombját. ( 230. o.)
A rögzítőfék visszajelző világítani kezd.
Ellenőrizze, hogy a váltókar üresben van-e.
Nyomja le teljesen a tengelykapcsoló pedált.
Fordítsa a gyújtáska pcsolót „ON” állásba.
A visszajelző lámpa kigyullad.
Miután a visszajelző lámpa kia lszik, a motor beindításához
fordítsa a gyújtáskapcsolót „START” állásba.
A motor beindítása
1
2
3
4
1
2
3
4
1
2
3
4
5

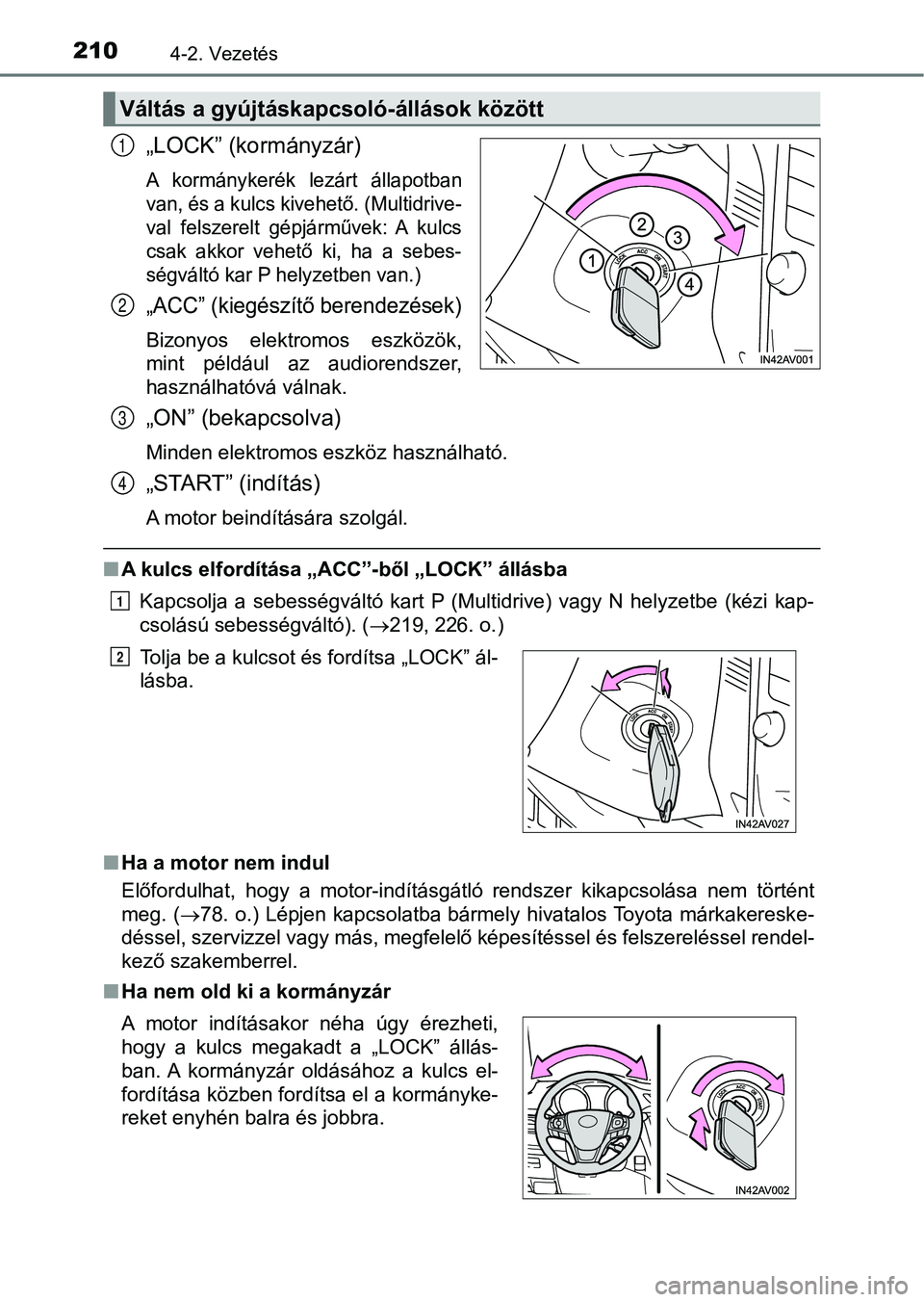

2104-2. Vezetés
„LOCK” (kormányzár)
A kormánykerék lezárt állapotban
van, és a kulcs kivehető. (Multidrive-
val felszerelt gépjárművek: A kulcs
csak akkor vehető ki, ha a sebes-
ségváltó kar P helyzetben van.)
„ACC” (kiegészítő berendezések)
Bizonyos elektromos eszközök,
mint például az audiorendszer,
használhatóvá válnak.
„ON” (bekapcsolva)
Minden elektromos eszköz használható.
„START” (indítás)
A motor beindítására szolgál.
nA kulcs elfordítása „ACC”-ből „LOCK” állásba
Kapcsolja a sebességváltó kart P (Multidrive) vagy N helyzetbe (kézi kap-
csolású sebességváltó). ( 219, 226. o.)
n Ha a motor nem indul
Előfordulhat, hogy a motor-indításgátló rendszer kikapcsolása nem történt
meg. ( 78. o.) Lépjen kapcsolatba bármely hivatalos Toyota márkakeresk e-
déssel, szervizzel vagy más, megfelelő képesítéssel és felszere léssel rendel-
kező szakemberrel.
n Ha nem old ki a kormányzár
Váltás a gyújtáskapcsoló-állások között
1
2
Tolja be a kulcsot és fordítsa „LOCK” ál-
lásba.
A motor indításakor néha úgy érezheti,
hogy a kulcs megakadt a „LOCK” állás-
ban. A kormányzár oldásához a kulcs el-
fordítása közben fordítsa el a kormányke-
reket enyhén balra és jobbra.
3
4
1
2
