2014-1. Před jízdou
4
Jízda
AVENSIS_OM_OM20C66CZ_(EE)■

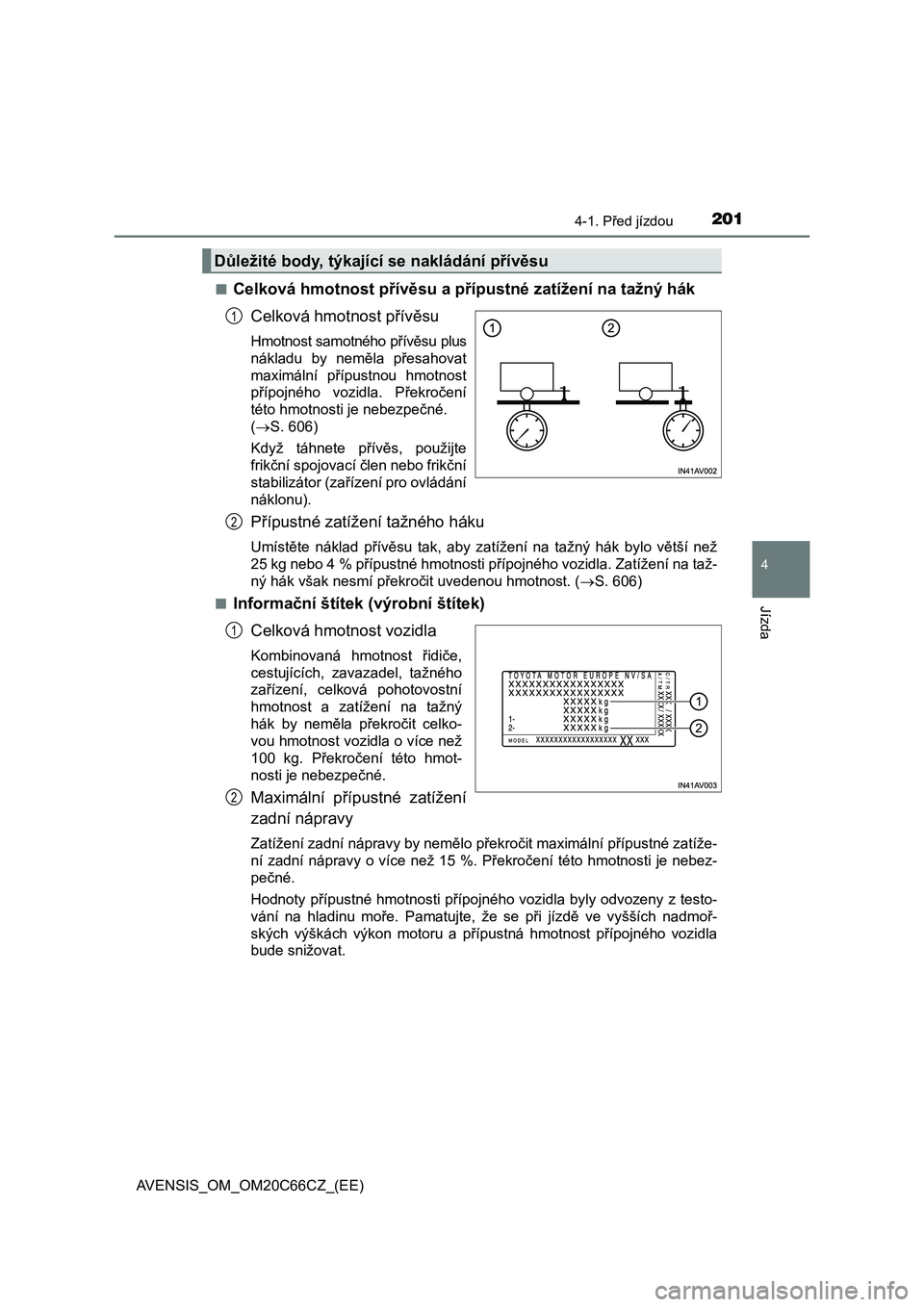

Celková hmotnost přívěsu a přípustné zatížení na tažný hák
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus
nákladu by neměla přesahovat
maximální přípustnou hmotnost
přípojného vozidla. Překročení
této hmotnosti je nebezpečné.
(S. 606)
Když táhnete přívěs, použijte
frikční spojovací člen nebo frikční
stabilizátor (zařízení pro ovládání
náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby zatížení na tažný hák bylo větší než
25 kg nebo 4 % přípustné hmotnosti přípojného vozidla. Zatížení na taž-
ný hák však nesmí překročit uvedenou hmotnost. (S. 606)
■
Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče,
cestujících, zavazadel, tažného
zařízení, celková pohotovostní
hmotnost a zatížení na tažný
hák by neměla překročit celko-
vou hmotnost vozidla o více než
100 kg. Překročení této hmot-
nosti je nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné zatíže-
ní zadní nápravy o více než 15 %. Překročení této hmotnosti je nebez-
pečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testo-
vání na hladinu moře. Pamatujte, že se při jízdě ve vyšších nadmoř-
ských výškách výkon motoru a přípustná hmotnost přípojného vozidla
bude snižovat.
Důležité body, týkající se nakládání přívěsu
1
2
1
2

2024-1. Před jízdou
AVENSIS_OM_OM20C66CZ_(EE)

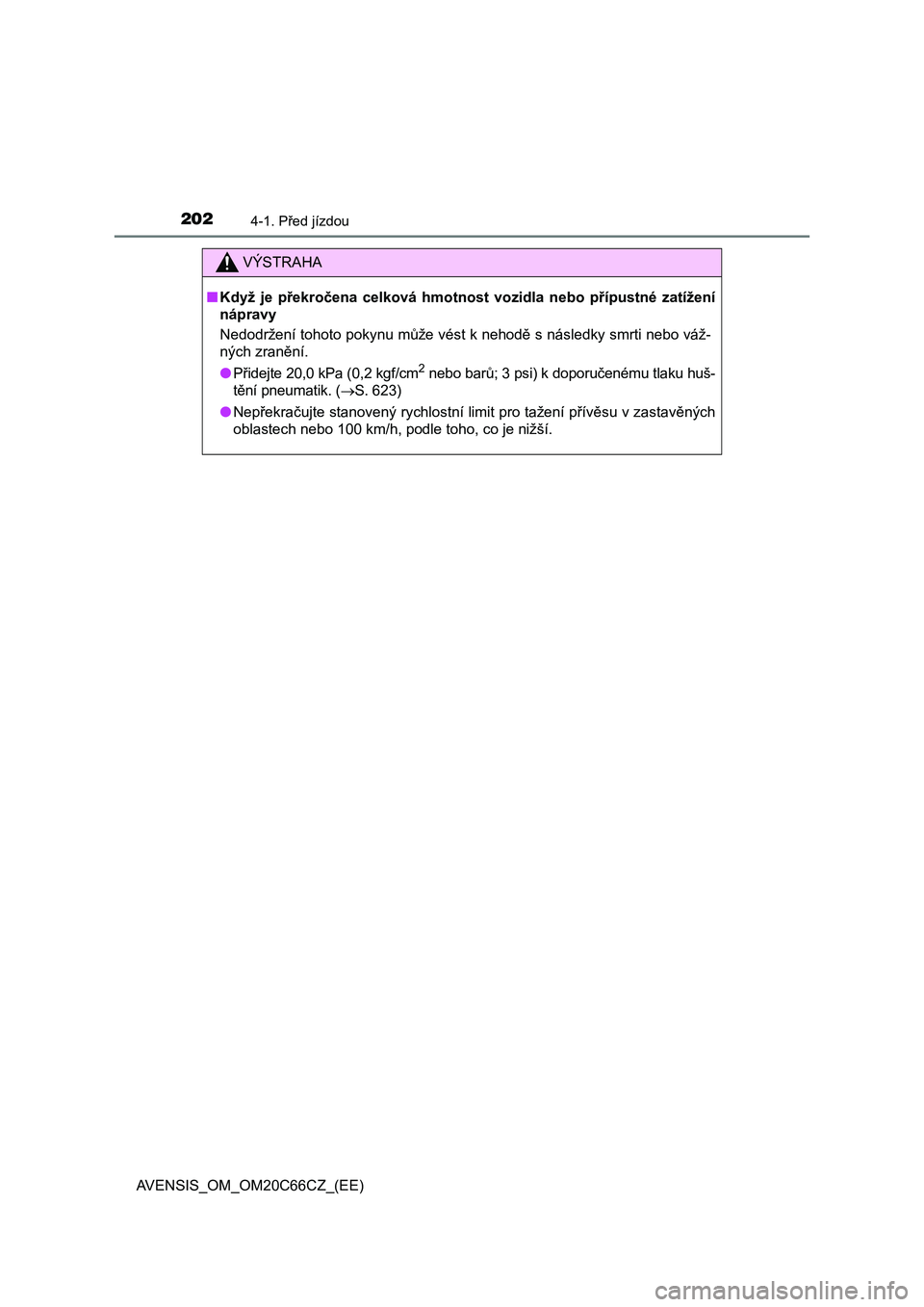

VÝSTRAHA
■Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo barů; 3 psi) k doporučenému tlaku huš-
tění pneumatik. (S. 623)
●Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.

2034-1. Před jízdou
4
Jízda
AVENSIS_OM_OM20C66CZ_(EE)

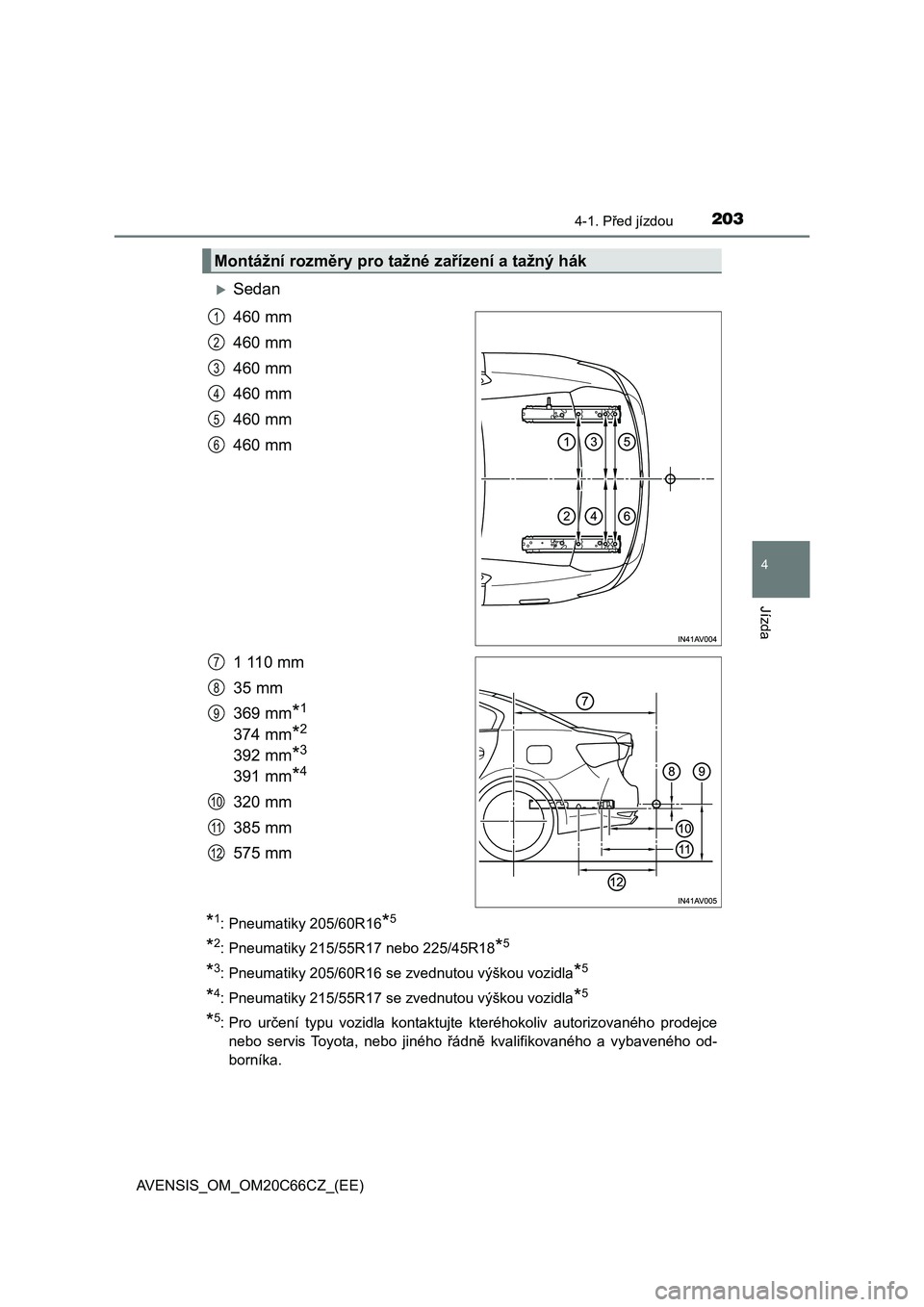

Sedan
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 110 mm
35 mm
369 mm
*1
374 mm*2
392 mm*3
391 mm*4
320 mm
385 mm
575 mm
*1: Pneumatiky 205/60R16*5
*2: Pneumatiky 215/55R17 nebo 225/45R18*5
*3: Pneumatiky 205/60R16 se zvednutou výškou vozidla*5
*4: Pneumatiky 215/55R17 se zvednutou výškou vozidla*5
*5: Pro určení typu vozidla kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.
Montážní rozměry pro tažné zařízení a tažný hák
1
2
3
4
5
6
7
8
9
10
11
12

2044-1. Před jízdou
AVENSIS_OM_OM20C66CZ_(EE)

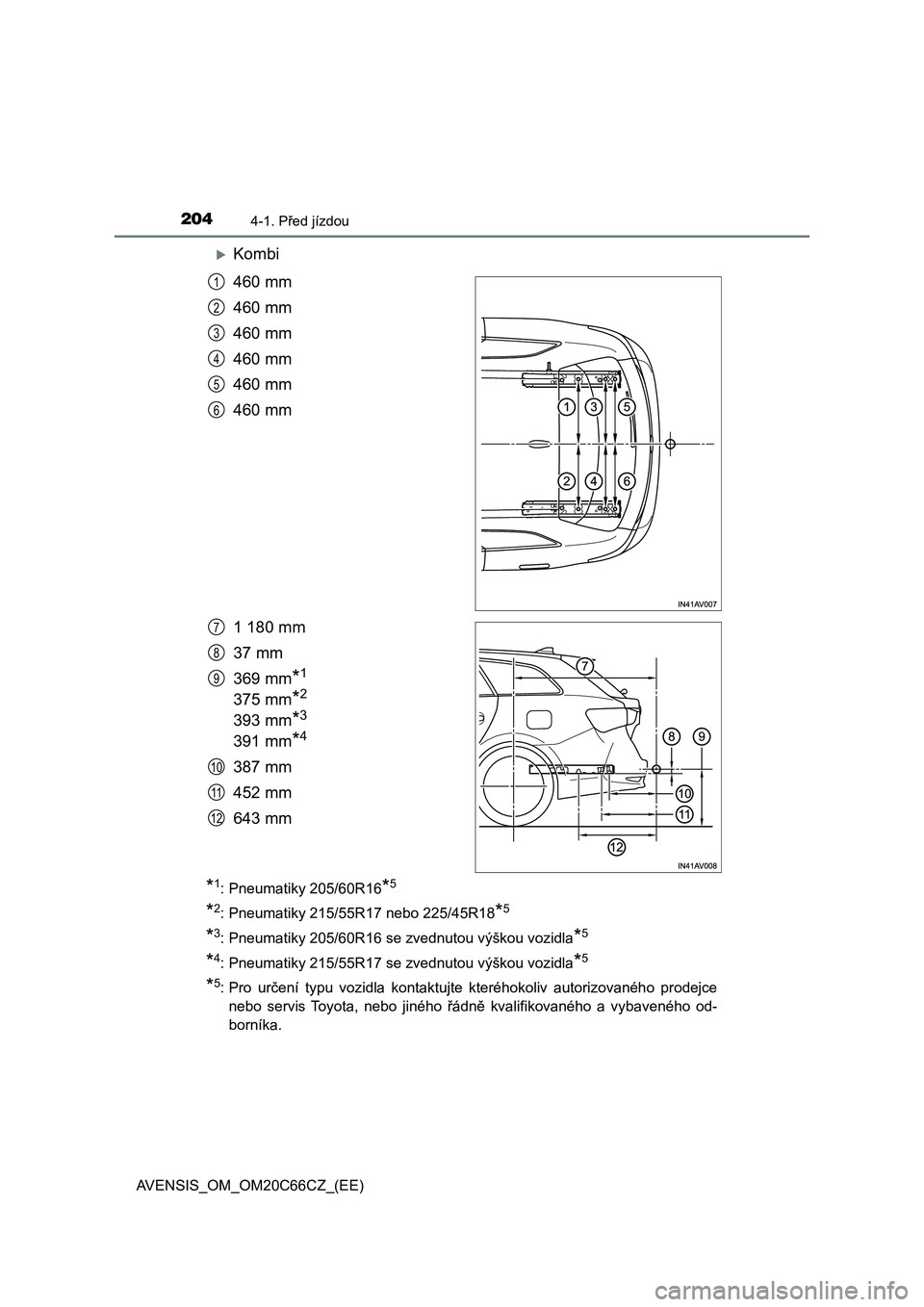

Kombi
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 180 mm
37 mm
369 mm
*1
375 mm*2
393 mm*3
391 mm*4
387 mm
452 mm
643 mm
*1: Pneumatiky 205/60R16*5
*2: Pneumatiky 215/55R17 nebo 225/45R18*5
*3: Pneumatiky 205/60R16 se zvednutou výškou vozidla*5
*4: Pneumatiky 215/55R17 se zvednutou výškou vozidla*5
*5: Pro určení typu vozidla kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.
1
2
3
4
5
6
7
8
9
10
11
12

2054-1. Před jízdou
4
Jízda
AVENSIS_OM_OM20C66CZ_(EE)

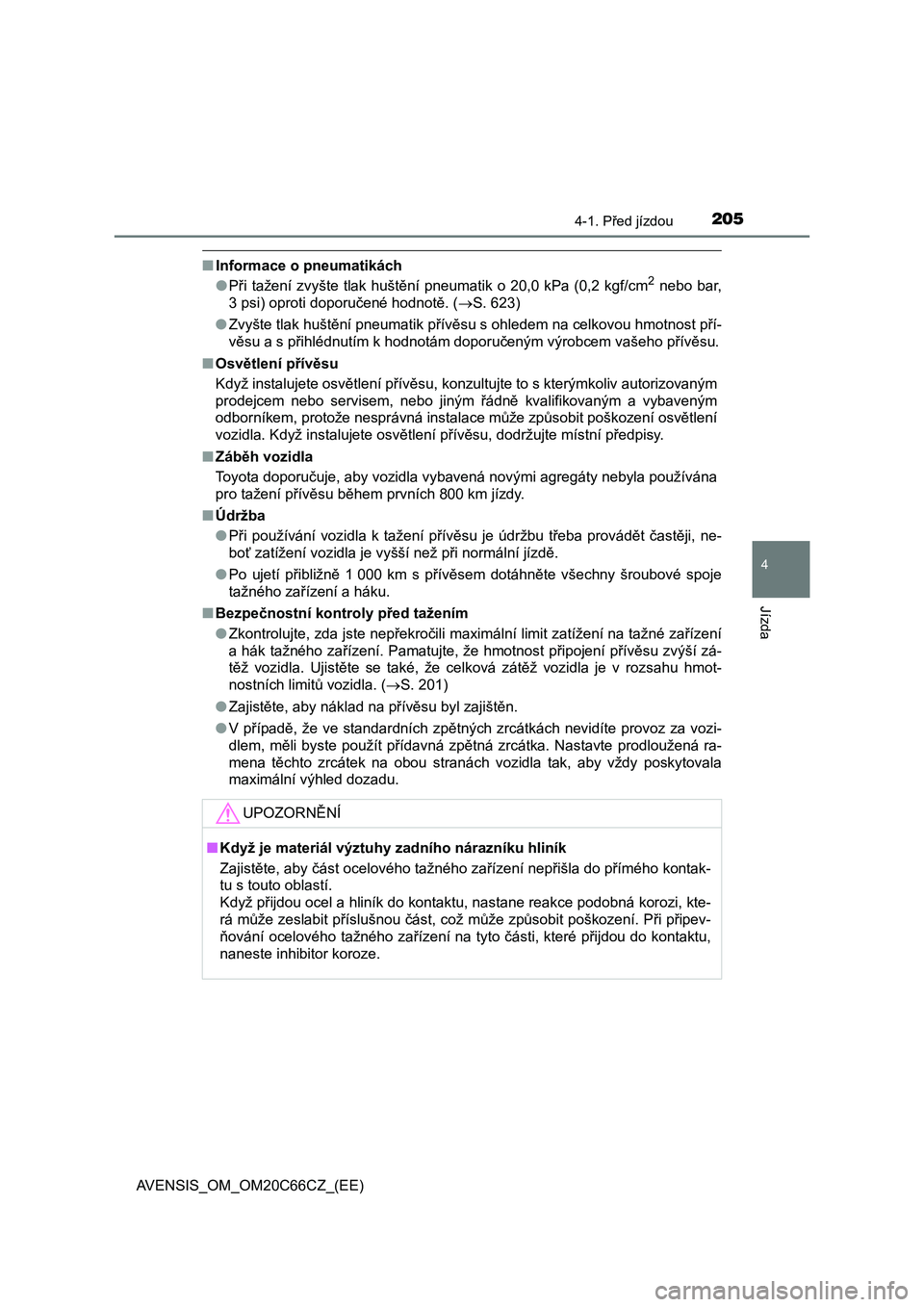

■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 623)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
<0059010c00560058000300440003005600030053011c004c004b004f00700047005100580057007400500003004e0003004b0052004700510052005700690050000300470052005300520055005800fe0048005100ea00500003005900ea00550052004500
460048005000030059004400e30048004b005200030053011c[ívěsu.
■Osvětlení přívěsu
Když instalujete osvětlení přívěsu, konzultujte to s kterýmkoliv autorizovaným
prodejcem nebo servisem, nebo jiným řádně kvalifikovaným a vybaveným
odborníkem, protože nesprávná instalace může způsobit poškození osvětlení
vozidla. Když instalujete osvětlení přívěsu, dodržujte místní předpisy.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 201)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

2064-1. Před jízdou
AVENSIS_OM_OM20C66CZ_(EE)

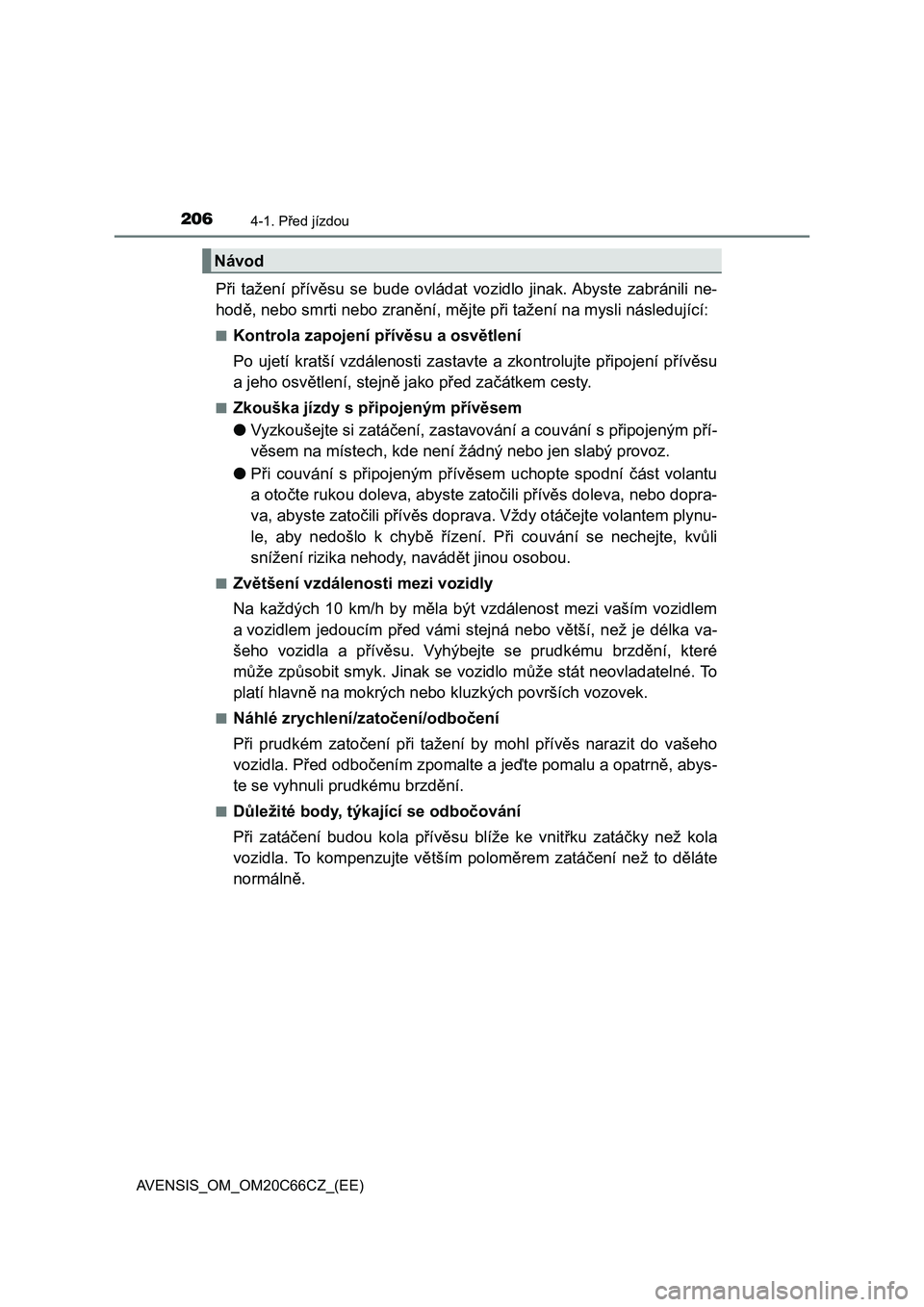

Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
Návod

2074-1. Před jízdou
4
Jízda
AVENSIS_OM_OM20C66CZ_(EE)■

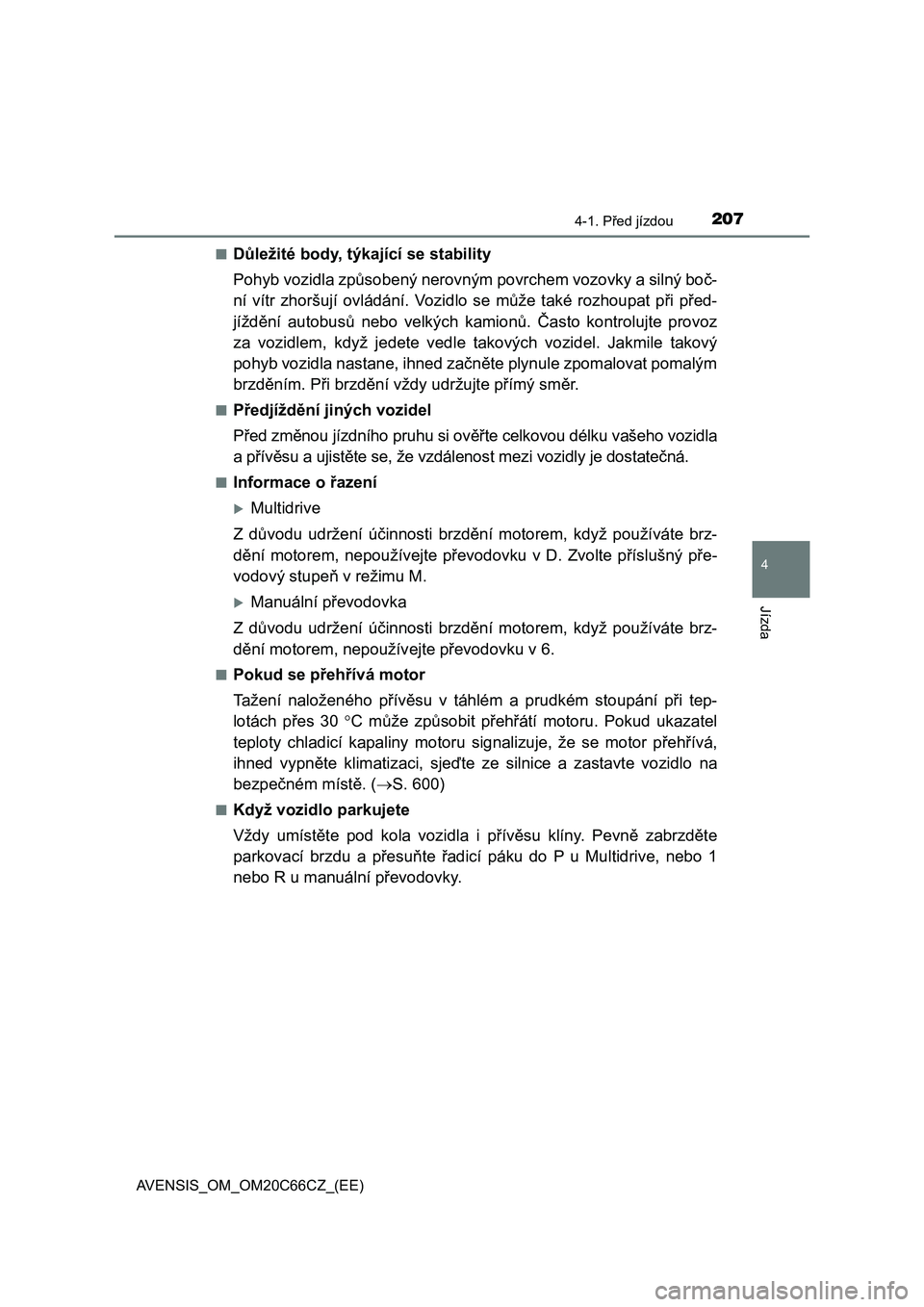

Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Multidrive
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v D. Zvolte příslušný pře-
vodový stupeň v režimu M.
Manuální převodovka
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v 6.
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. (S. 600)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a přesuňte řadicí páku do P u Multidrive, nebo 1
nebo R u manuální převodovky.

2084-1. Před jízdou
AVENSIS_OM_OM20C66CZ_(EE)

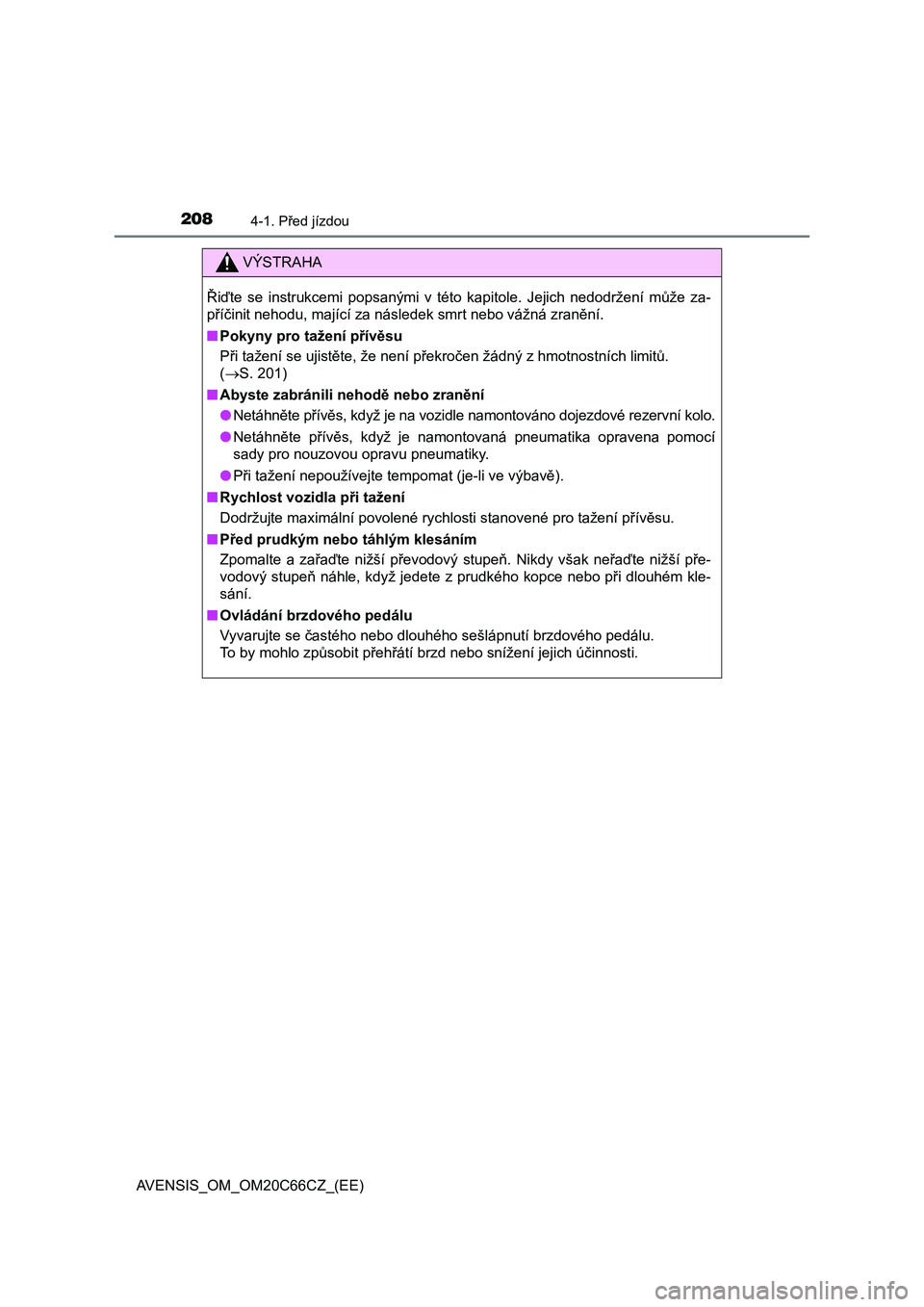

VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 201)
■Abyste zabránili nehodě nebo zranění
●Netáhněte přívěs, když je na vozidle namontováno dojezdové rezervní kolo.
●Netáhněte přívěs, když je namontovaná pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky.
●<0033011c004c00030057004400e500480051007400030051004800530052005800e5007400590048004d005700480003005700480050005300520050004400570003000b004d00480010004f004c0003005900480003005900ea004500440059010c000c00
11[
■Rychlost vozidla při tažení
<002700520047005500e50058004d00570048000300500044005b004c00500069004f0051007400030053005200590052004f00480051007000030055005c0046004b004f005200560057004c00030056005700440051005200590048005100700003005300
55005200030057004400e500480051007400030053011c0074[věsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.

209
4
4-2. Postupy pro jízdu
Jízda
AVENSIS_OM_OM20C66CZ_(EE)

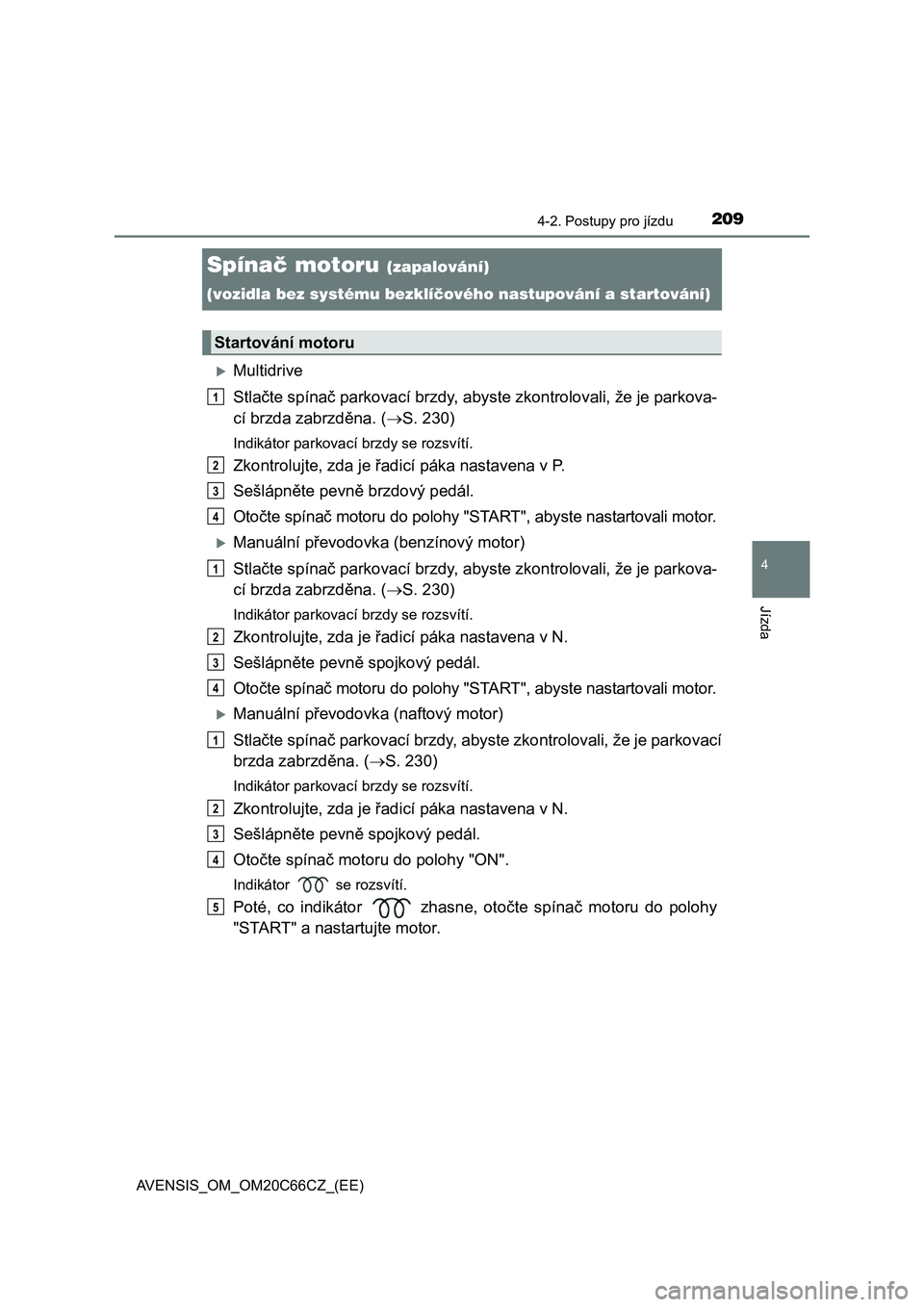

Spínač motoru (zapalování)
(vozidla bez systému bezklíčového nastupování a startování)
Multidrive
Stlačte spínač parkovací brzdy , abyste zkontrolovali, že je parkova-
cí brzda zabrzděna. ( S. 230)
Indikátor parkovací brzdy se rozsvítí.
Zkontrolujte, zda je řadicí páka nastavena v P.
Sešlápněte pevně brzdový pedál.
Otočte spínač motoru do polohy "START", abyste nastartovali mot or.
Manuální převodovka (benzínový motor)
Stlačte spínač parkovací brzdy , abyste zkontrolovali, že je parkova-
cí brzda zabrzděna. ( S. 230)
Indikátor parkovací brzdy se rozsvítí.
Zkontrolujte, zda je řadicí páka nastavena v N.
Sešlápněte pevně spojkový pedál.
Otočte spínač motoru do polohy "START", abyste nastartovali mot or.
Manuální převodovka (naftový motor)
Stlačte spínač parkovací brzdy , abyste zkontrolovali, že je parkovací
brzda zabrzděna. ( S. 230)
Indikátor parkovací brzdy se rozsvítí.
Zkontrolujte, zda je řadicí páka nastavena v N.
Sešlápněte pevně spojkový pedál.
Otočte spínač mot oru do polohy "ON".
Indikátor se rozsvítí.
Poté, co indikátor zhasne, otočte spínač motoru do polohy
"START" a nastartujte motor.
Startování motoru
1
2
3
4
1
2
3
4
1
2
3
4
5

2104-2. Postupy pro jízdu
AVENSIS_OM_OM20C66CZ_(EE)

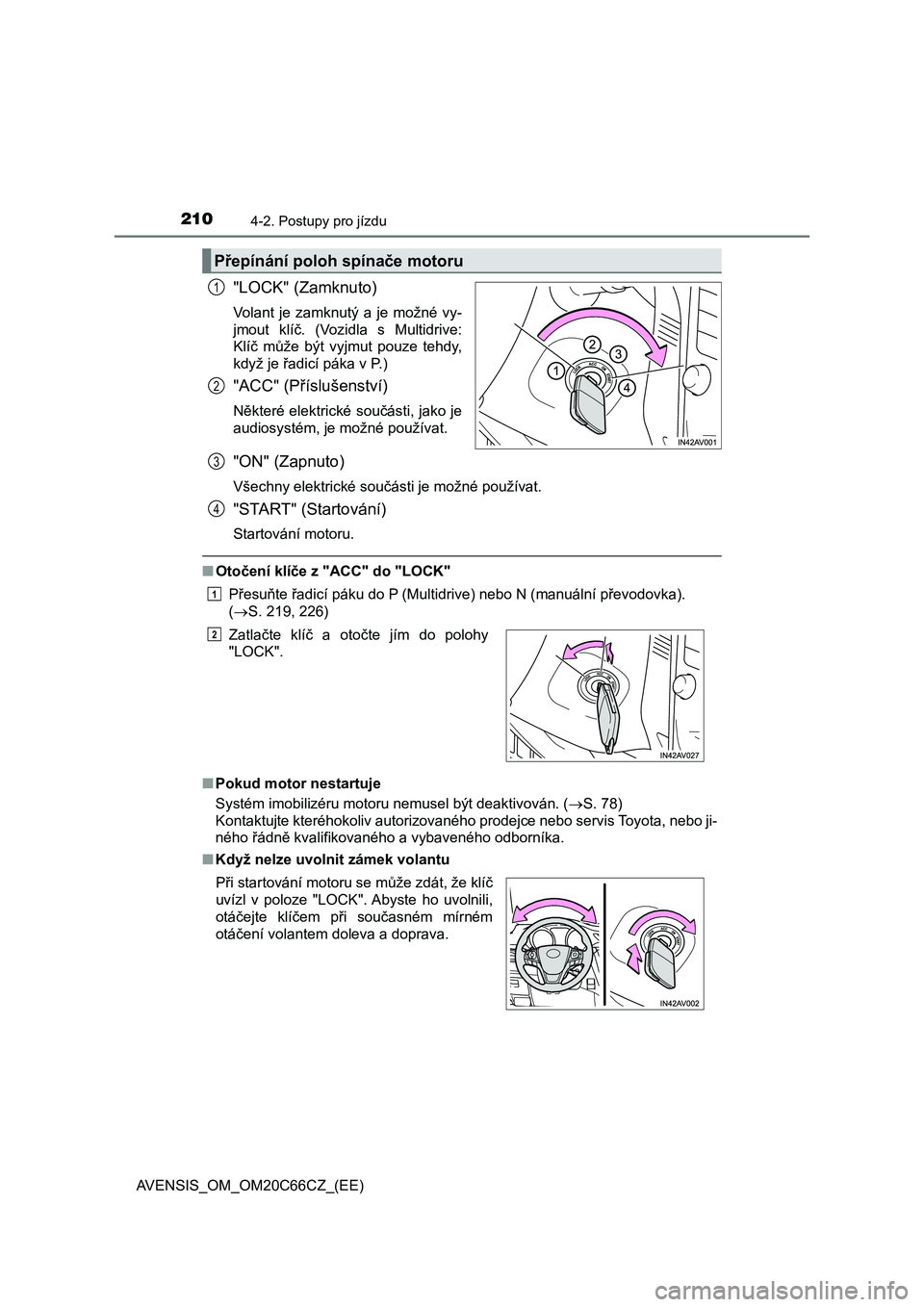

"LOCK" (Zamknuto)
Volant je zamknutý a je možné vy-
jmout klíč. (Vozidla s Multidrive:
Klíč může být vyjmut pouze tehdy,
když je řadicí páka v P.)
"ACC" (Příslušenství)
Některé elektrické součásti, jako je
audiosystém, je možné používat.
"ON" (Zapnuto)
Všechny elektrické součásti je možné používat.
"START" (Startování)
Startování motoru.
■Otočení klíče z "ACC" do "LOCK"
Přesuňte řadicí páku do P (Multidrive) nebo N (manuální převodovka).
(S. 219, 226)
■Pokud motor nestartuje
Systém imobilizéru motoru nemusel být deaktivován. (S. 78)
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
■Když nelze uvolnit zámek volantu
Přepínání poloh spínače motoru
1
2
Zatlačte klíč a otočte jím do polohy
"LOCK".
Při startování motoru se může zdát, že klíč
uvízl v poloze "LOCK". Abyste ho uvolnili,
otáčejte klíčem při současném mírném
otáčení volantem doleva a doprava.
3
4
1
2
