4007-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

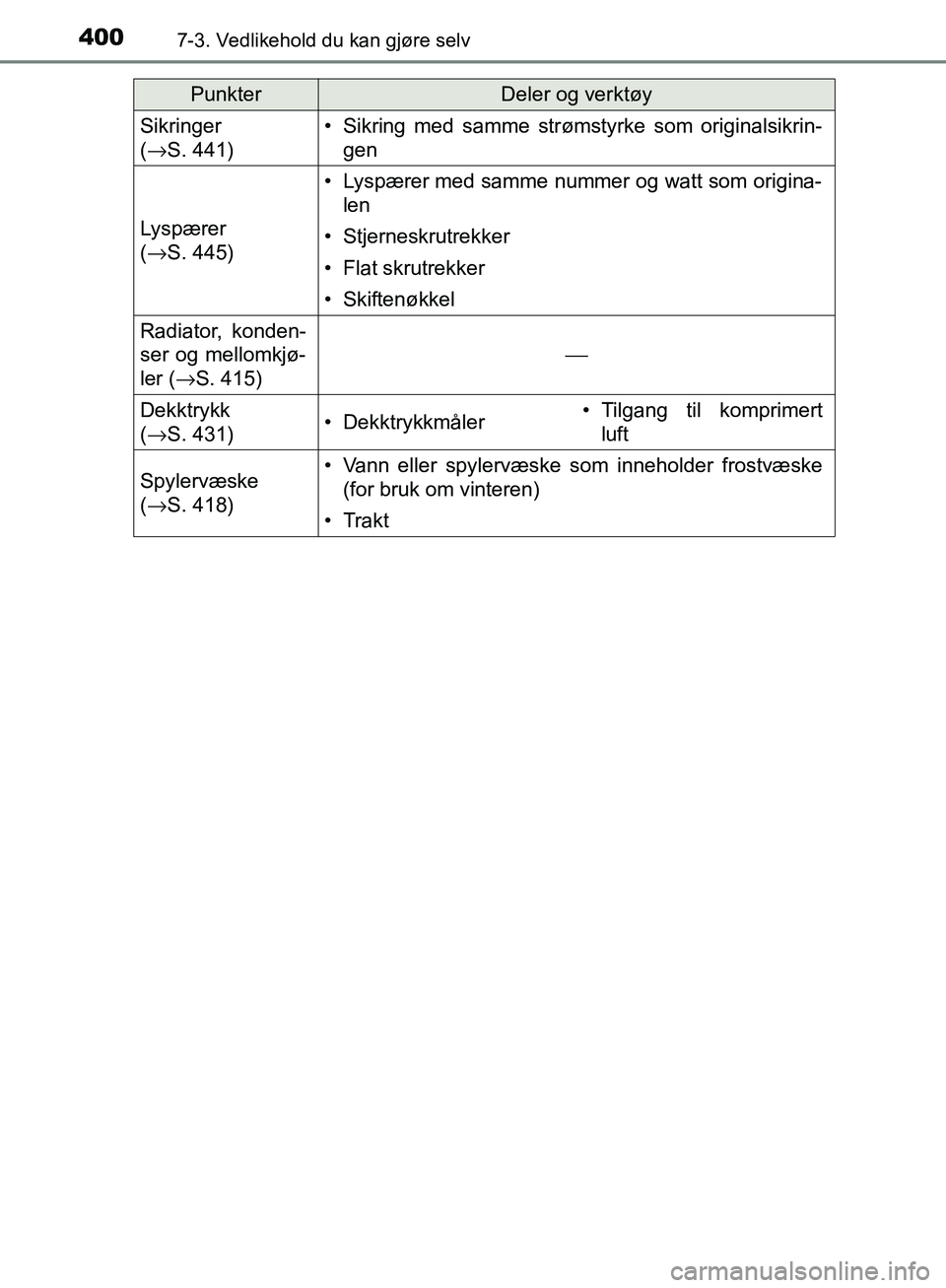

Sikringer
(→ S. 441)• Sikring med samme strømstyrke som originalsikrin-
gen
Lyspærer
(→ S. 445)
• Lyspærer med samme nummer og watt som origina-
len
• Stjerneskrutrekker
• Flat skrutrekker
• Skiftenøkkel
Radiator, konden-
ser og mellomkjø-
ler ( →S. 415)
⎯
Dekktrykk
(→ S. 431)• Dekktrykkmåler• Tilgang til komprimert
luft
Spylervæske
(→ S. 418)• Vann eller spylervæske som inneholder frostvæske
(for bruk om vinteren)
• Trakt
PunkterDeler og verktøy
OM20C79NO.book Page 400 Tuesday, October 31, 2017 1:13 PM

4017-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

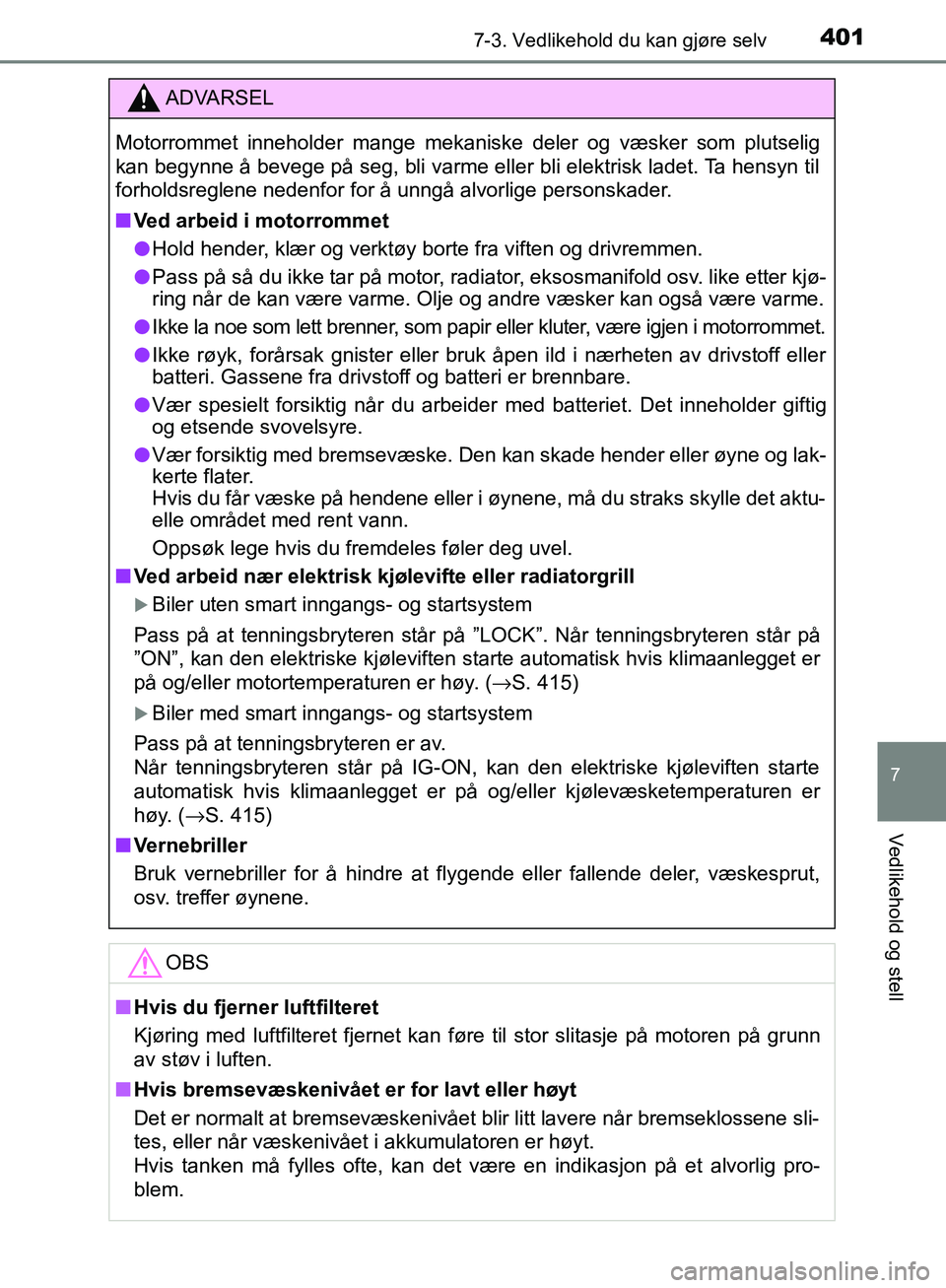

ADVARSEL
Motorrommet inneholder mange mekaniske deler og væsker som plutselig
kan begynne å bevege på seg, bli varme eller bli elektrisk ladet. Ta hensyn til
forholdsreglene nedenfor for å unngå alvorlige personskader.
n Ved arbeid i motorrommet
l Hold hender, klær og verktøy borte fra viften og drivremmen.
l Pass på så du ikke tar på motor, radiator, eksosmanifold osv. like etter kjø-
ring når de kan være varme. Olje og andre væsker kan også være varme.
l Ikke la noe som lett brenner, som papir eller kluter, være igjen i motorrommet.
l Ikke røyk, forårsak gnister eller bruk åpen ild i nærheten av drivstoff eller
batteri. Gassene fra drivstoff og batteri er brennbare.
l Vær spesielt forsiktig når du arbeider med batteriet. Det inneholder giftig
og etsende svovelsyre.
l Vær forsiktig med bremsevæske. Den kan skade hender eller øyne og lak-
kerte flater.
Hvis du får væske på hendene eller i øynene, må du straks skylle det aktu-
elle området med rent vann.
Oppsøk lege hvis du fremdeles føler deg uvel.
n Ved arbeid nær elektrisk kjølevifte eller radiatorgrill
Biler uten smart inngangs- og startsystem
Pass på at tenningsbryteren står på ”LOCK”. Når tenningsbryteren står på
”ON”, kan den elektriske kjøleviften st arte automatisk hvis klimaanlegget er
på og/eller motortemperaturen er høy. ( →S. 415)
Biler med smart inngangs- og startsystem
Pass på at tenningsbryteren er av.
Når tenningsbryteren står på IG-ON, kan den elektriske kjøleviften starte
automatisk hvis klimaanlegget er på og/eller kjølevæsketemperaturen er
høy. ( →S. 415)
n Vernebriller
Bruk vernebriller for å hindre at flygende eller fallende deler, væskesprut,
osv. treffer øynene.
OBS
nHvis du fjerner luftfilteret
Kjøring med luftfilteret fjernet kan føre til stor slitasje på motoren på grunn
av støv i luften.
n Hvis bremsevæskenivået er for lavt eller høyt
Det er normalt at bremsevæskenivået blir litt lavere når bremseklossene sli-
tes, eller når væskenivået i akkumulatoren er høyt.
Hvis tanken må fylles ofte, kan det være en indikasjon på et alvorlig pro-
blem.
OM20C79NO.book Page 401 Tuesday, October 31, 2017 1:13 PM

4027-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

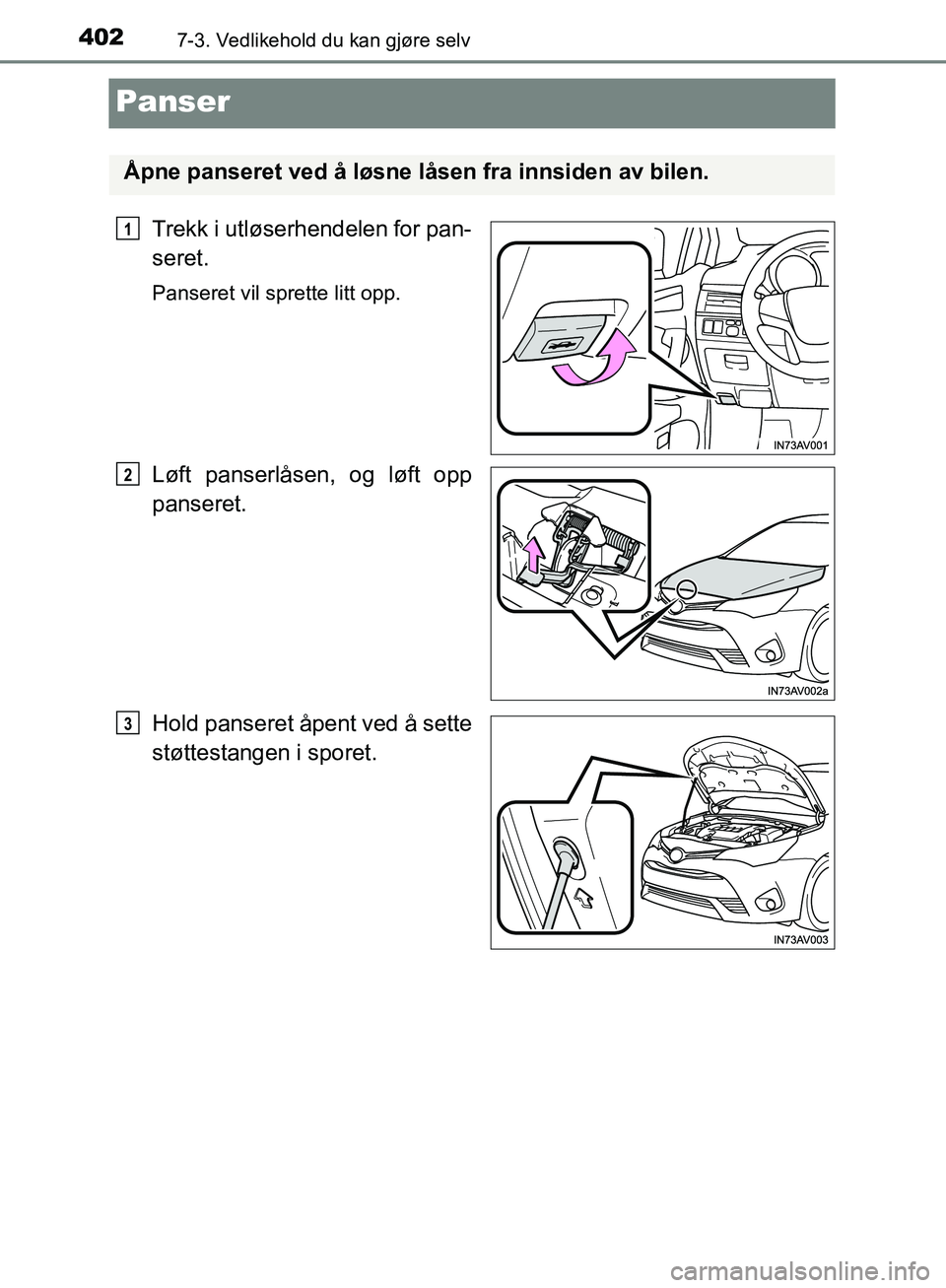

Panser
Trekk i utløserhendelen for pan-
seret.
Panseret vil sprette litt opp.
Løft panserlåsen, og løft opp
panseret.
Hold panseret åpent ved å sette
støttestangen i sporet.
Åpne panseret ved å løsne låsen fra innsiden av bilen.
1
2
3
OM20C79NO.book Page 402 Tuesday, October 31, 2017 1:13 PM

4037-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

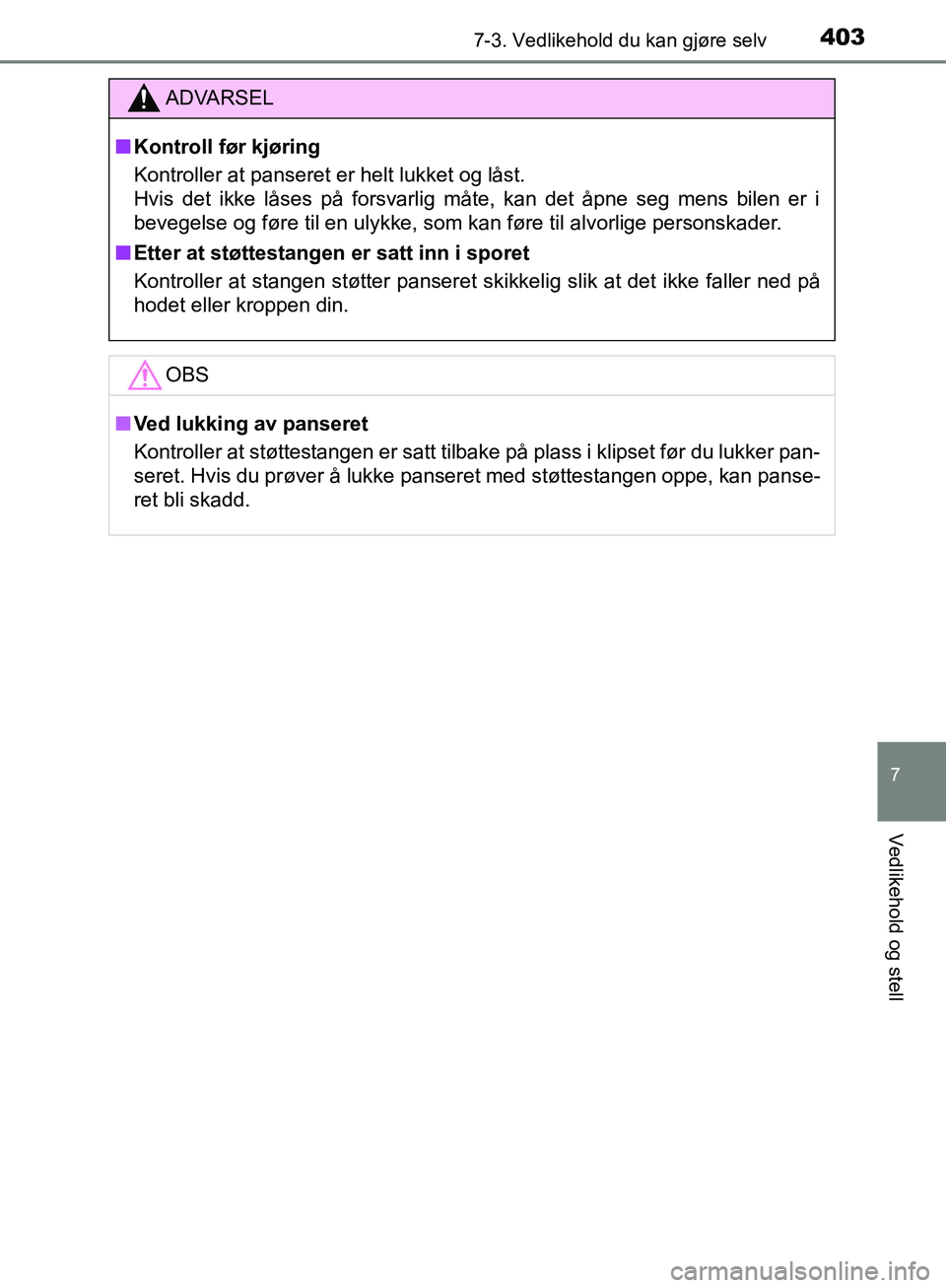

ADVARSEL
n Kontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis det ikke låses på forsvarlig måte, kan det åpne seg mens bilen er i
bevegelse og føre til en ulykke, som kan føre til alvorlige personskader.
n Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
nVed lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipset før du lukker pan-
seret. Hvis du prøver å lukke panseret med støttestangen oppe, kan panse-
ret bli skadd.
OM20C79NO.book Page 403 Tuesday, October 31, 2017 1:13 PM

4047-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

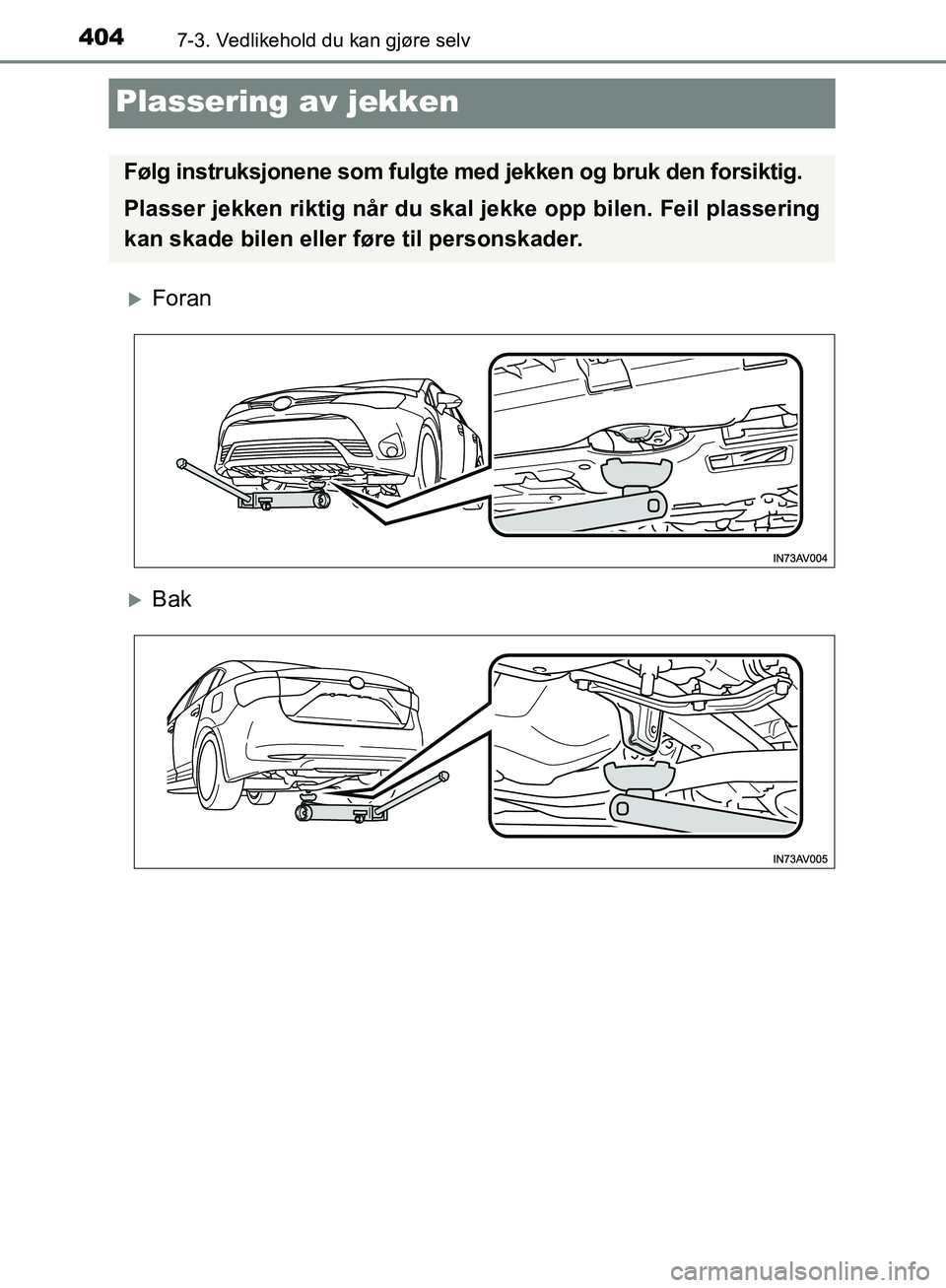

Plassering av jekken
Foran
Bak
Følg instruksjonene som fulgte med jekken og bruk den forsiktig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
OM20C79NO.book Page 404 Tuesday, October 31, 2017 1:13 PM

4057-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

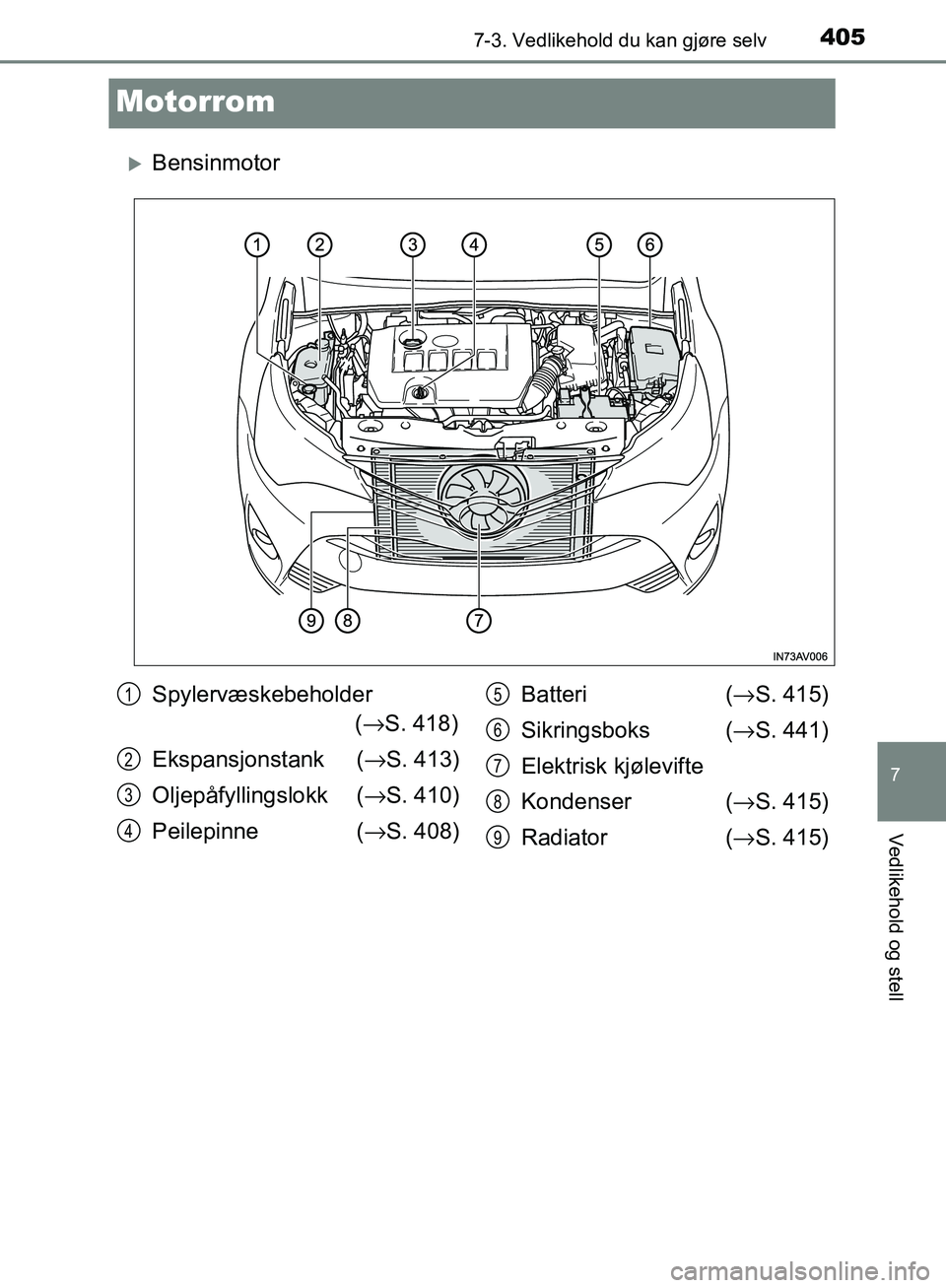

Motorrom
Bensinmotor
Spylervæskebeholder
(→S. 418)
Ekspansjonstank ( →S. 413)
Oljepåfyllingslokk ( →S. 410)
Peilepinne ( →S. 408) Batteri
(→ S. 415)
Sikringsboks ( →S. 441)
Elektrisk kjølevifte
Kondenser ( →S. 415)
Radiator (→ S. 415)1
2
3
4
5
6
7
8
9
OM20C79NO.book Page 405 Tuesday, October 31, 2017 1:13 PM

4067-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

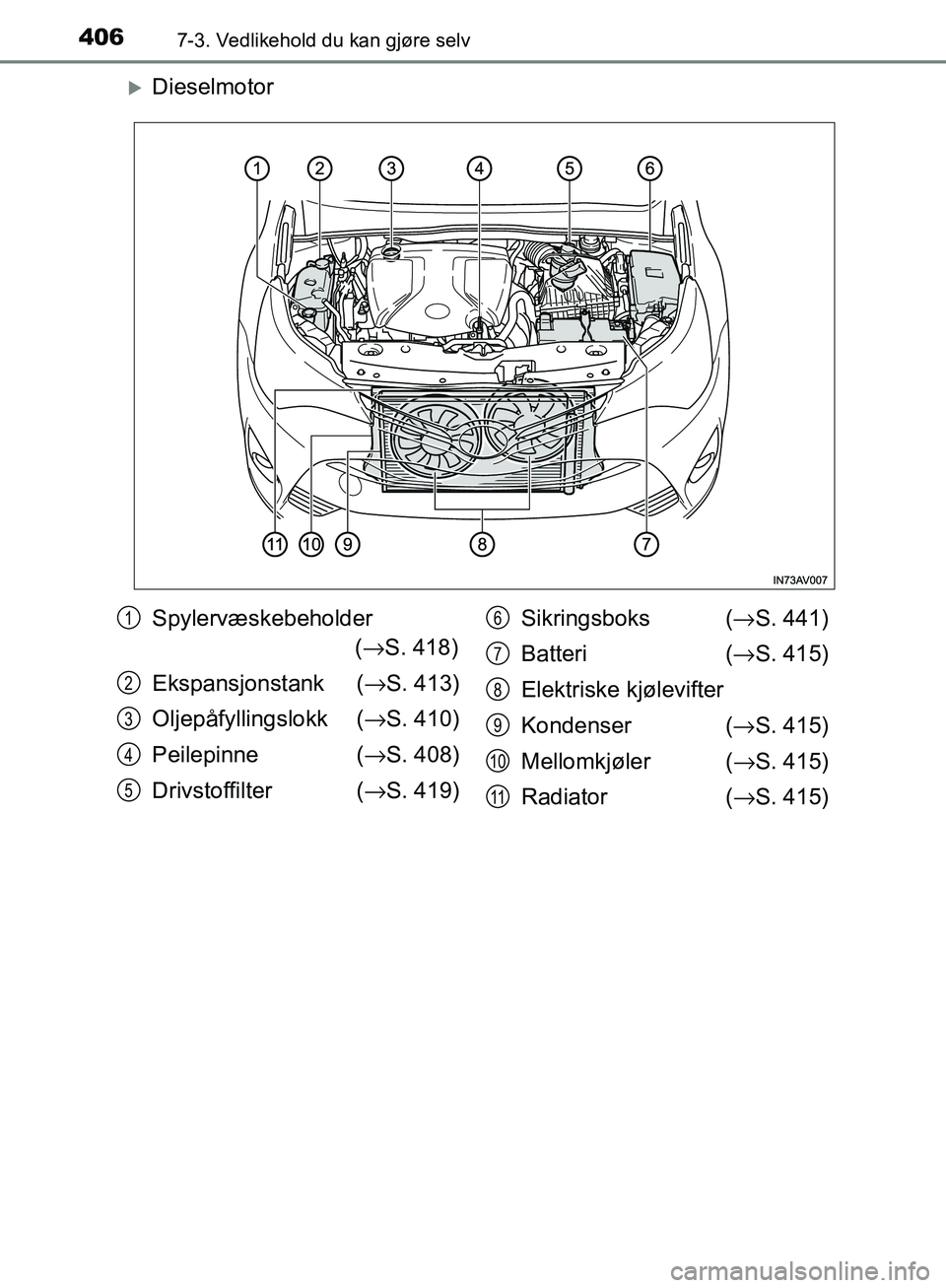

Dieselmotor
Spylervæskebeholder
(→S. 418)
Ekspansjonstank ( →S. 413)
Oljepåfyllingslokk ( →S. 410)
Peilepinne ( →S. 408)
Drivstoffilter ( →S. 419) Sikringsboks (
→S. 441)
Batteri (→ S. 415)
Elektriske kjølevifter
Kondenser ( →S. 415)
Mellomkjøler ( →S. 415)
Radiator (→ S. 415)1
2
3
4
5
6
7
8
9
10
11
OM20C79NO.book Page 406 Tuesday, October 31, 2017 1:13 PM

4077-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

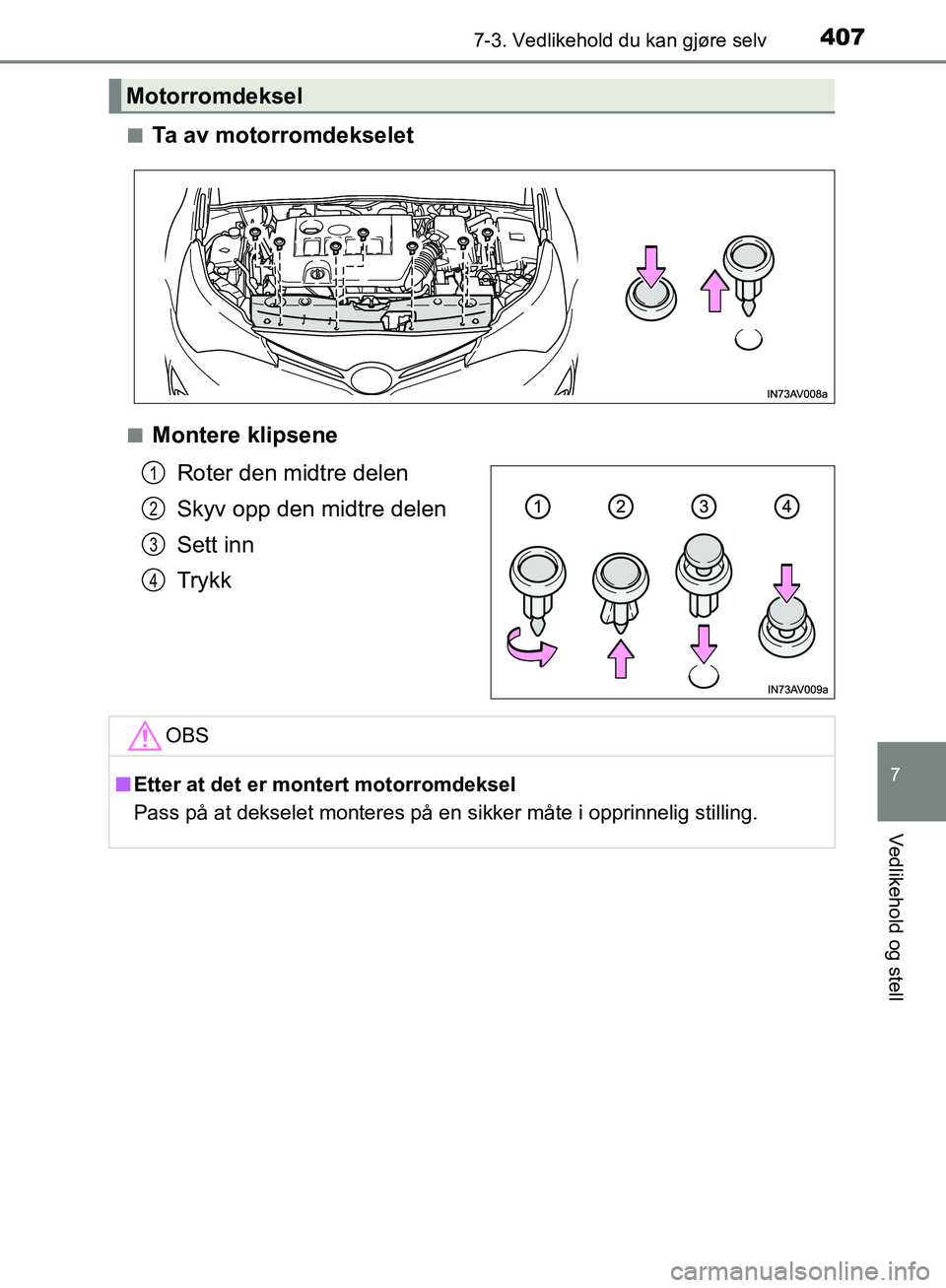

nTa av motorromdekselet
nMontere klipseneRoter den midtre delen
Skyv opp den midtre delen
Sett inn
Trykk
Motorromdeksel
1
2
3
4
OBS
nEtter at det er montert motorromdeksel
Pass på at dekselet monteres på en sikker måte i opprinnelig stilling.
OM20C79NO.book Page 407 Tuesday, October 31, 2017 1:13 PM

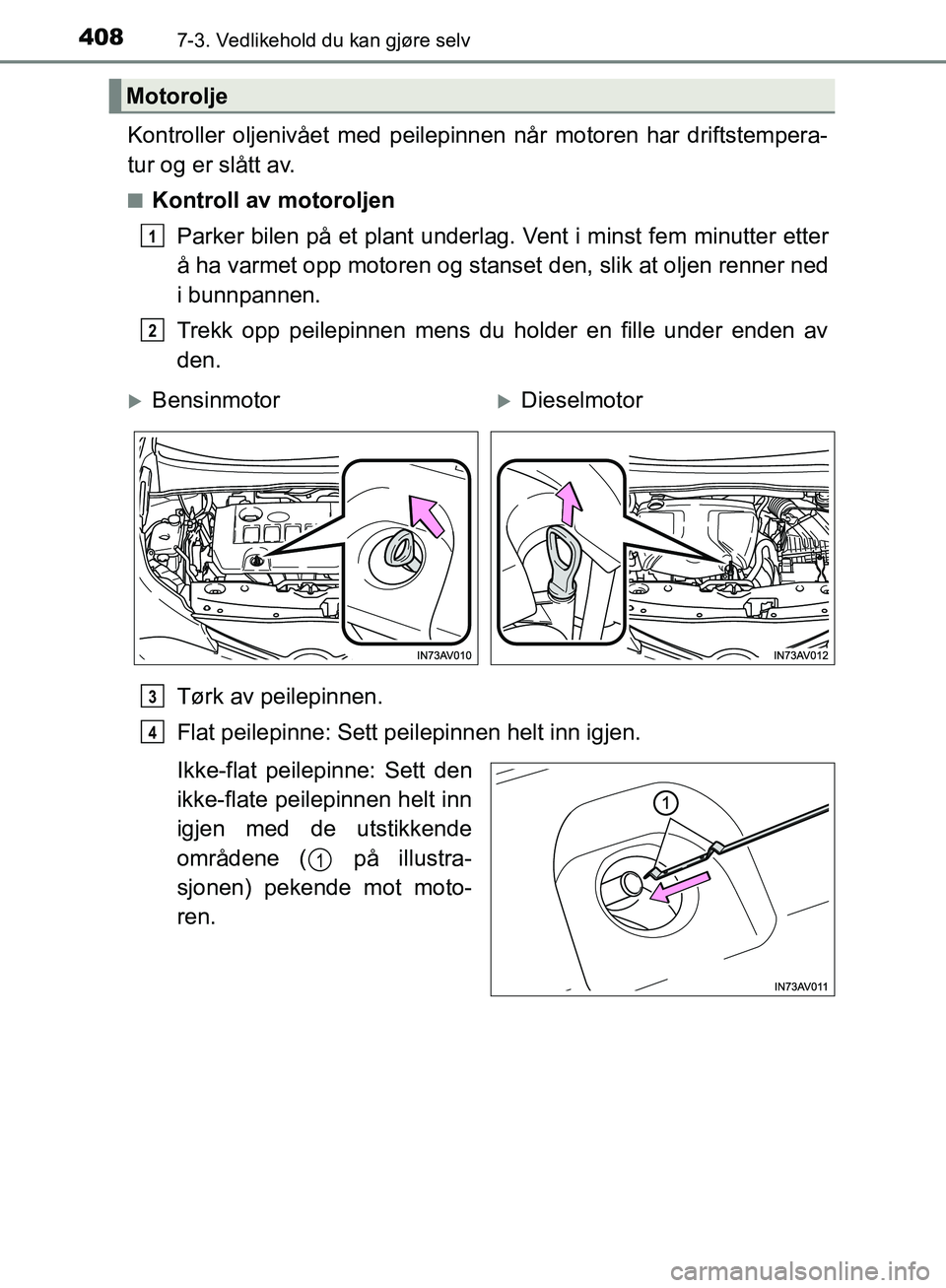

4087-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset den, slik at oljen renner ned
i bunnpannen.
Trekk opp peilepinnen mens du holder en fille under enden av
den.
Tørk av peilepinnen.
Flat peilepinne: Sett peilepinnen helt inn igjen.
Ikke-flat peilepinne: Sett den
ikke-flate peilepinnen helt inn
igjen med de utstikkende
områdene ( på illustra-
sjonen) pekende mot moto-
ren.
Motorolje
1
2
BensinmotorDieselmotor
3
4
1
OM20C79NO.book Page 408 Tuesday, October 31, 2017 1:13 PM

4097-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

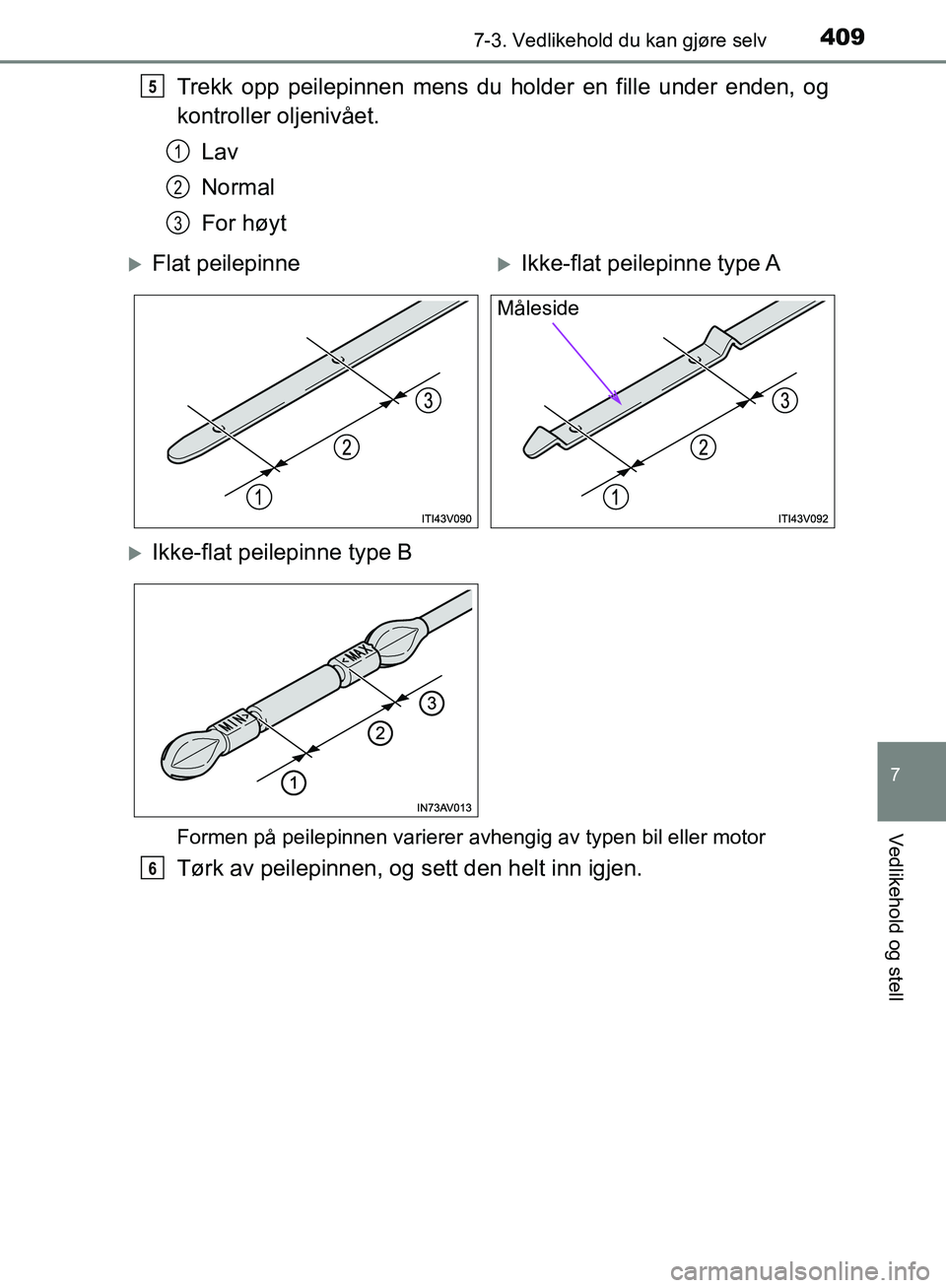

Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor
Tørk av peilepinnen, og sett den helt inn igjen.
5
1
2
3
Flat peilepinneIkke-flat peilepinne type A
Ikke-flat peilepinne type B
Måleside
6
