4407-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

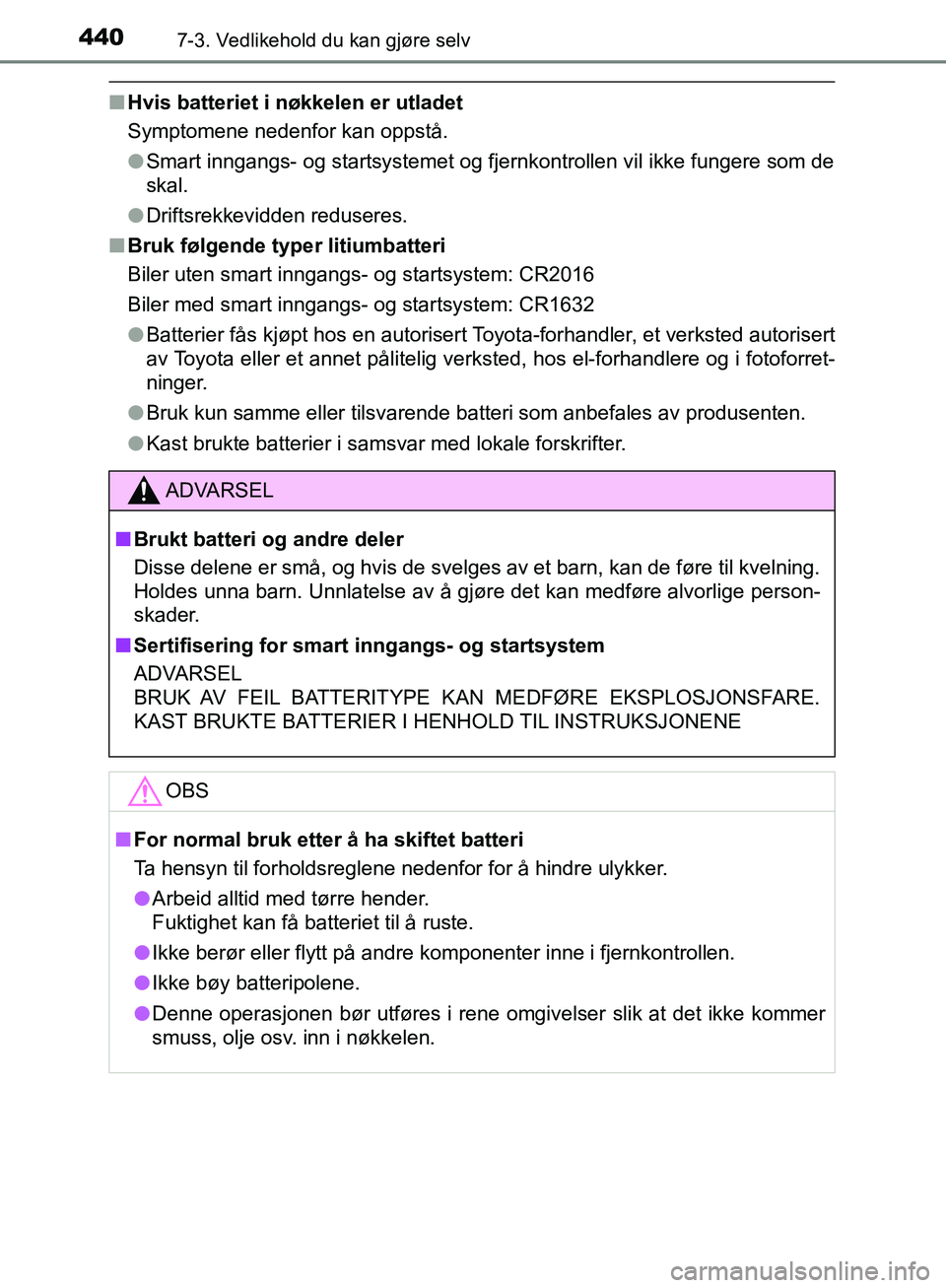

nHvis batteriet i nøkkelen er utladet
Symptomene nedenfor kan oppstå.
lSmart inngangs- og startsystemet og fjernkontrollen vil ikke fungere som de
skal.
l Driftsrekkevidden reduseres.
n Bruk følgende typer litiumbatteri
Biler uten smart inngangs- og startsystem: CR2016
Biler med smart inngangs- og startsystem: CR1632
lBatterier fås kjøpt hos en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted, hos el-forhandlere og i fotoforret-
ninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kast brukte batterier i samsvar med lokale forskrifter.
ADVARSEL
n Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for smart inngangs- og startsystem
ADVARSEL
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker.
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke berør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy batteripolene.
l Denne operasjonen bør utføres i rene omgivelser slik at det ikke kommer
smuss, olje osv. inn i nøkkelen.
OM20C79NO.book Page 440 Tuesday, October 31, 2017 1:13 PM

4417-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

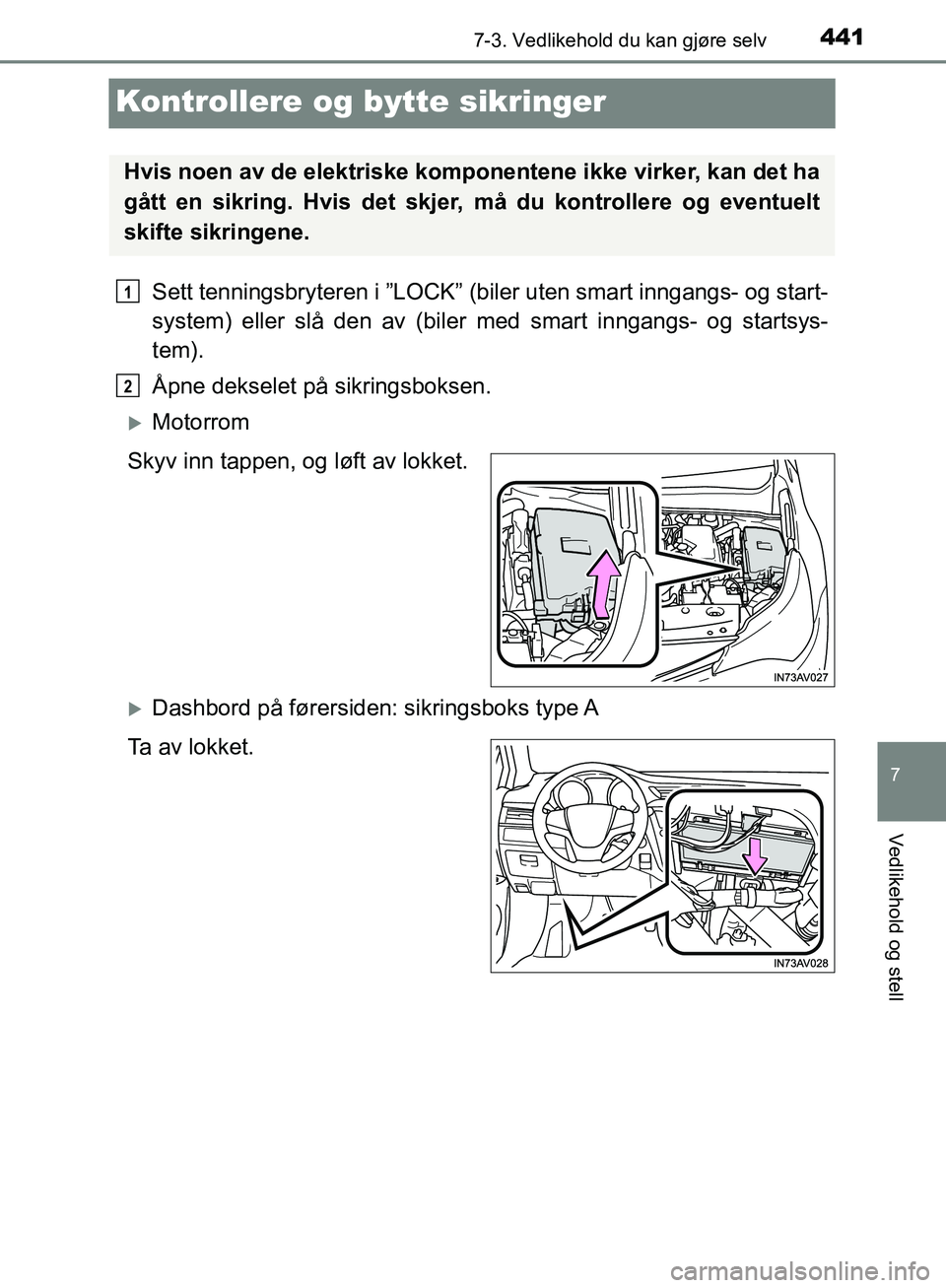

Kontrollere og bytte sikringer
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsys-
tem).
Åpne dekselet på sikringsboksen.
Motorrom
Skyv inn tappen, og løft av lokket.
Dashbord på førersiden: sikringsboks type A
Ta av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
OM20C79NO.book Page 441 Tuesday, October 31, 2017 1:13 PM

4427-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

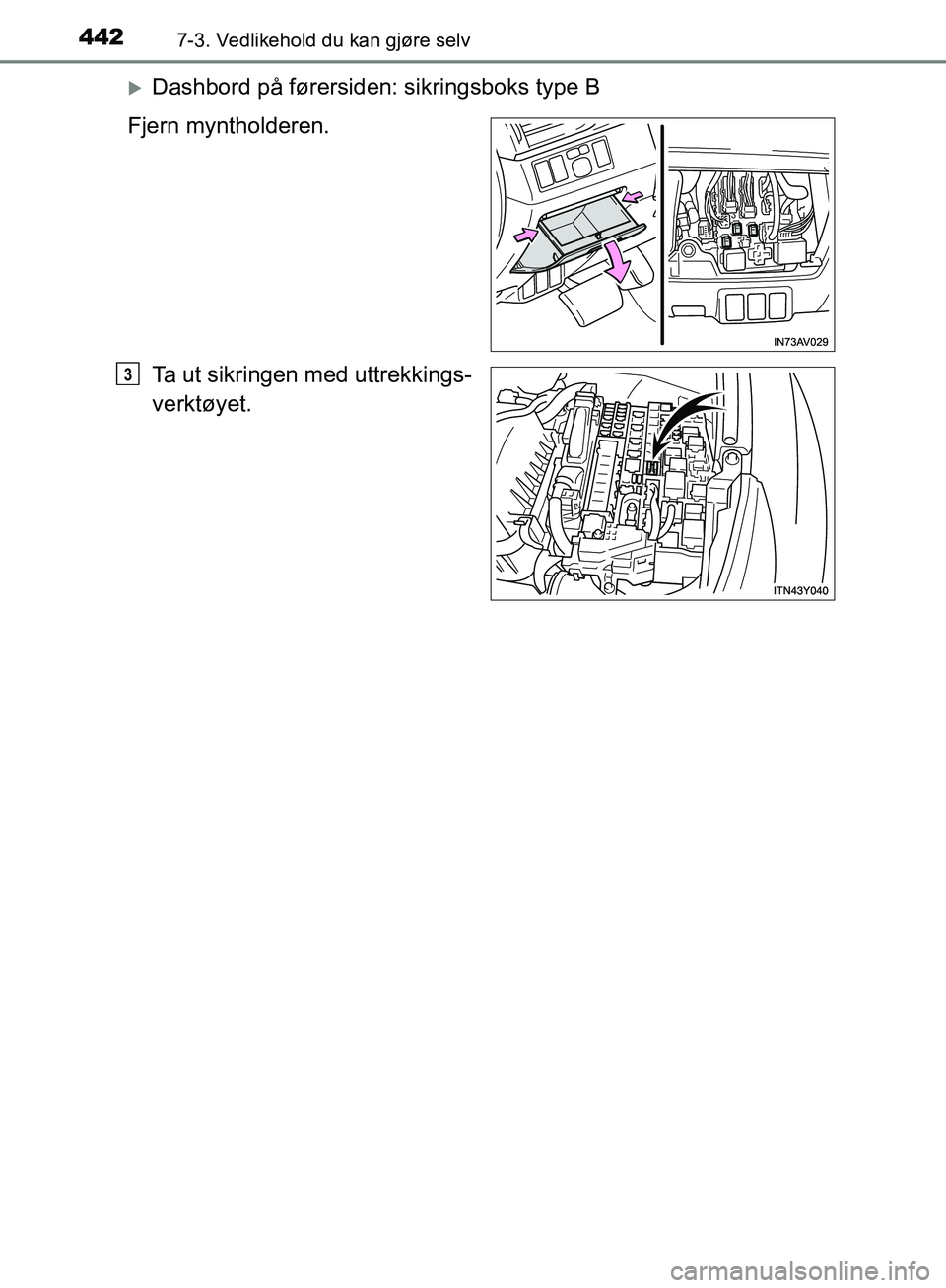

Dashbord på førersiden: sikringsboks type B
Fjern myntholderen.
Ta ut sikringen med uttrekkings-
verktøyet.
3
OM20C79NO.book Page 442 Tuesday, October 31, 2017 1:13 PM

4437-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

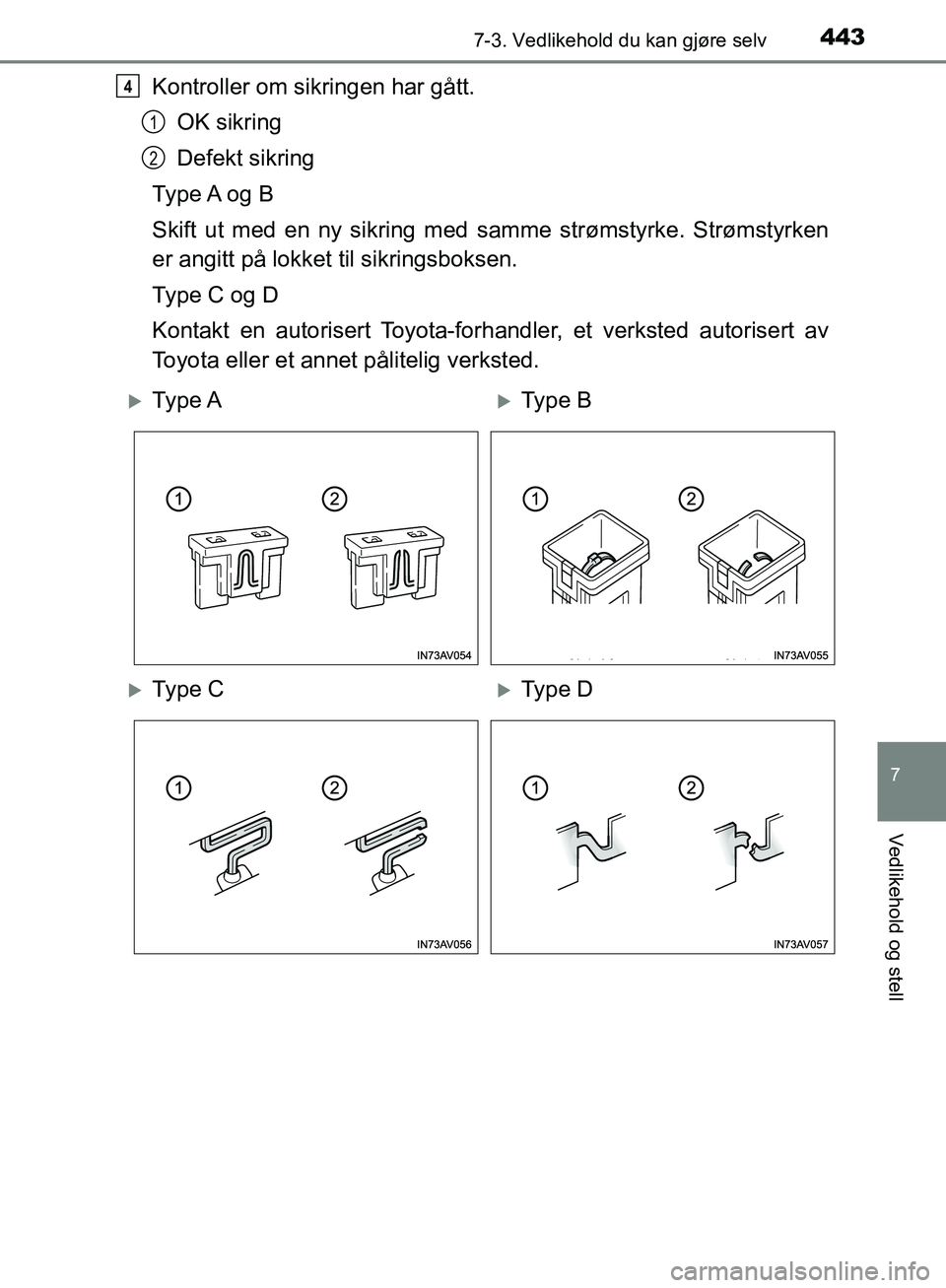

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Ty p e A o g B
Skift ut med en ny sikring med samme strømstyrke. Strømstyrken
er angitt på lokket til sikringsboksen.
Type C og D
Kontakt en autorisert Toyota-for handler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.4
1
2
Ty p e AType B
Ty p e CType D
OM20C79NO.book Page 443 Tuesday, October 31, 2017 1:13 PM

4447-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

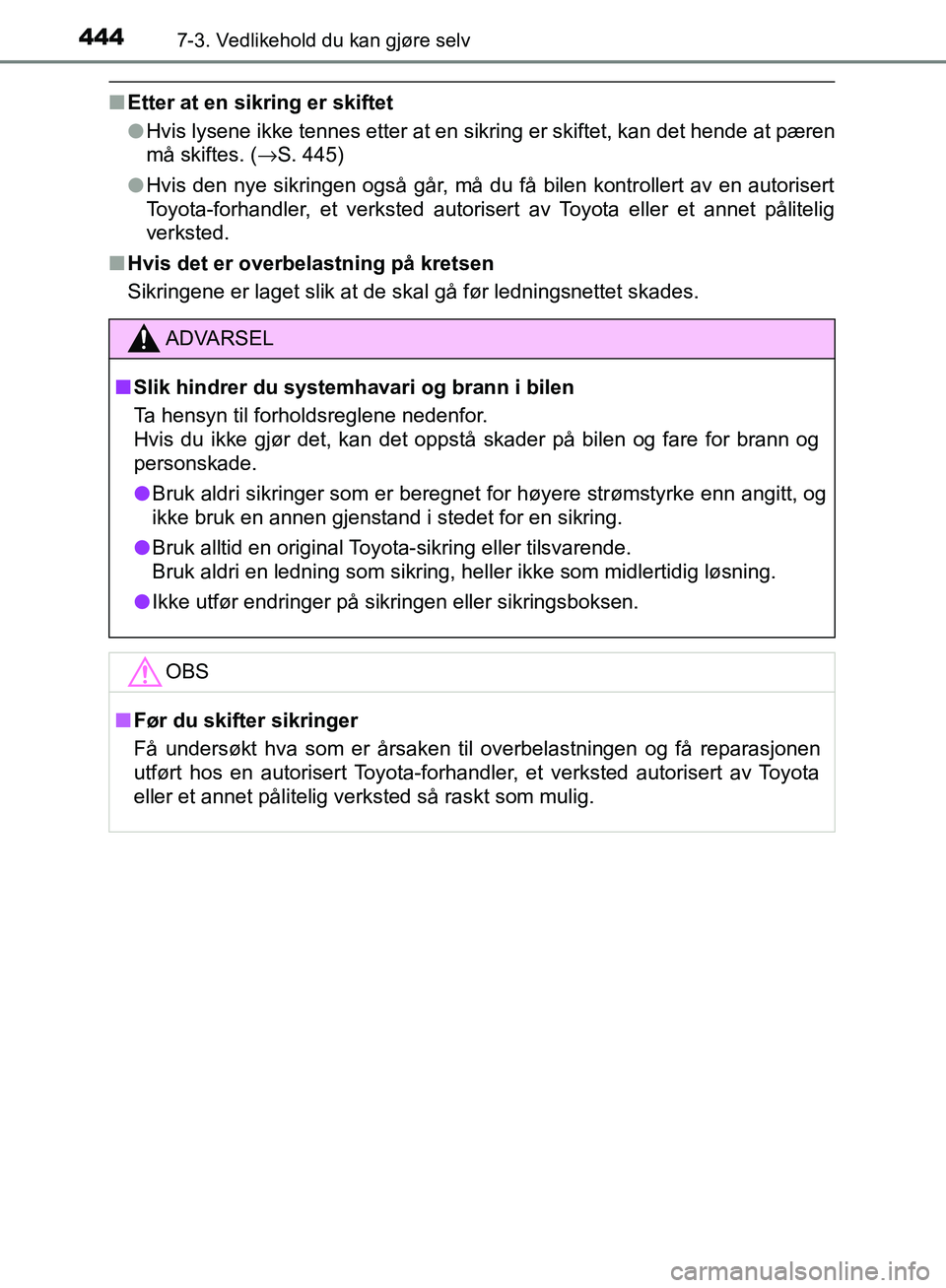

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( →S. 445)
l Hvis den nye sikringen også går, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Hvis det er overbelastning på kretsen
Sikringene er laget slik at de skal gå før ledningsnettet skades.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke utfør endringer på sikringen eller sikringsboksen.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted så raskt som mulig.
OM20C79NO.book Page 444 Tuesday, October 31, 2017 1:13 PM

4457-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

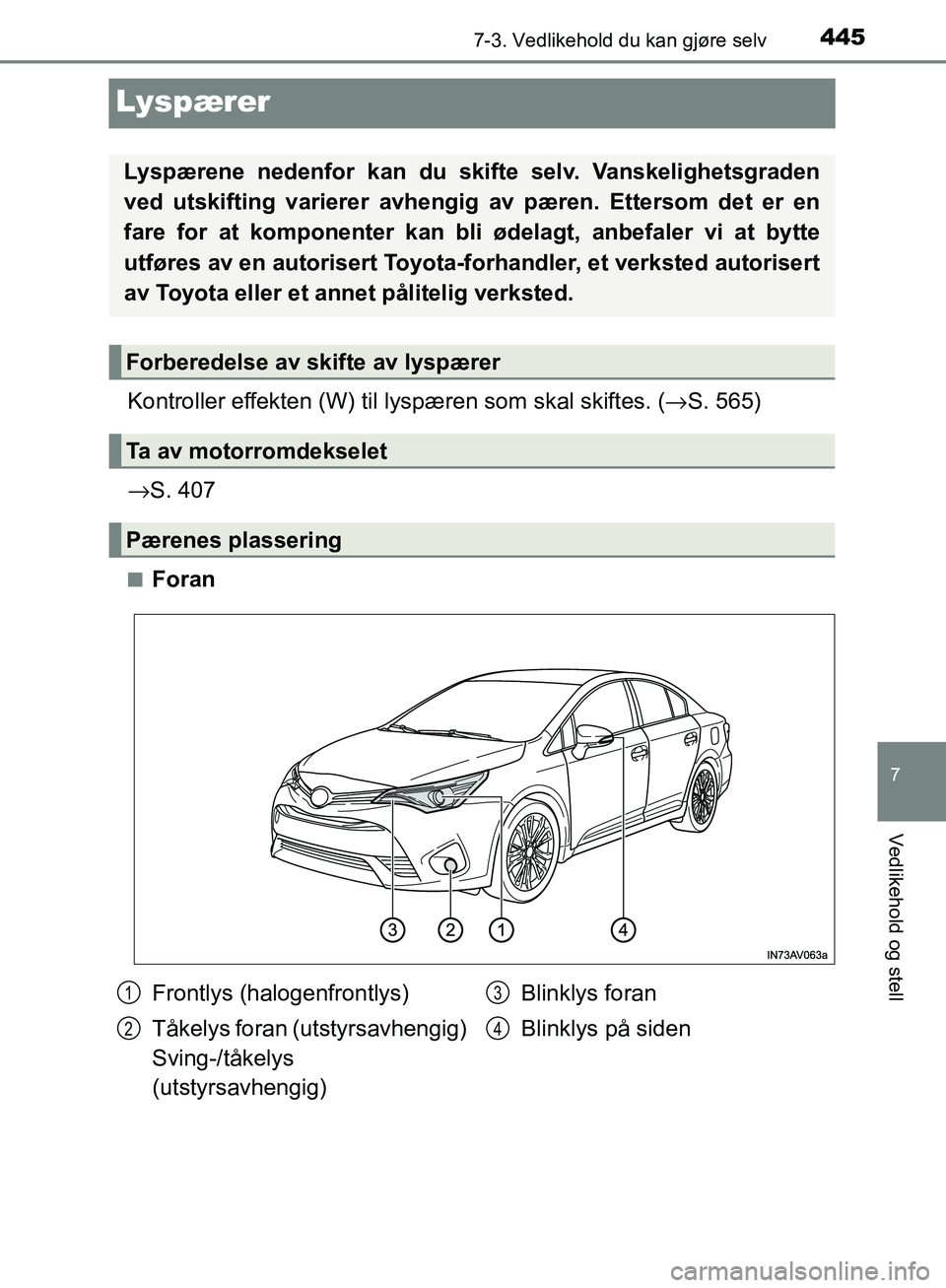

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( →S. 565)
→ S. 407
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Ta av motorromdekselet
Pærenes plassering
Frontlys (halogenfrontlys)
Tåkelys foran (utstyrsavhengig)
Sving-/tåkelys
(utstyrsavhengig) Blinklys foran
Blinklys på siden1
2
3
4
OM20C79NO.book Page 445 Tuesday, October 31, 2017 1:13 PM

4467-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NOn

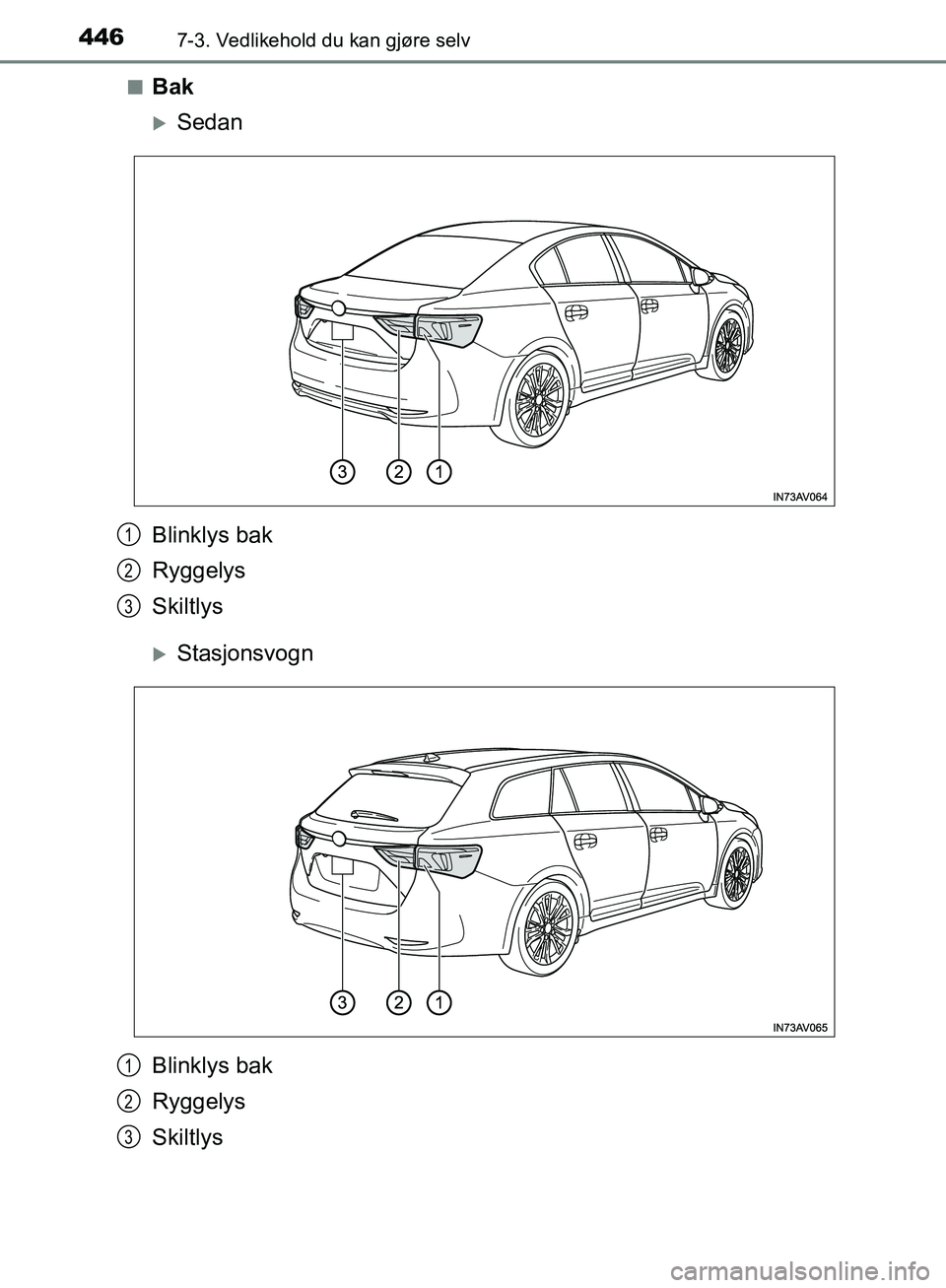

Bak
Sedan
Stasjonsvogn
Blinklys bak
Ryggelys
Skiltlys1
2
3
Blinklys bak
Ryggelys
Skiltlys1
2
3
OM20C79NO.book Page 446 Tuesday, October 31, 2017 1:13 PM

4477-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

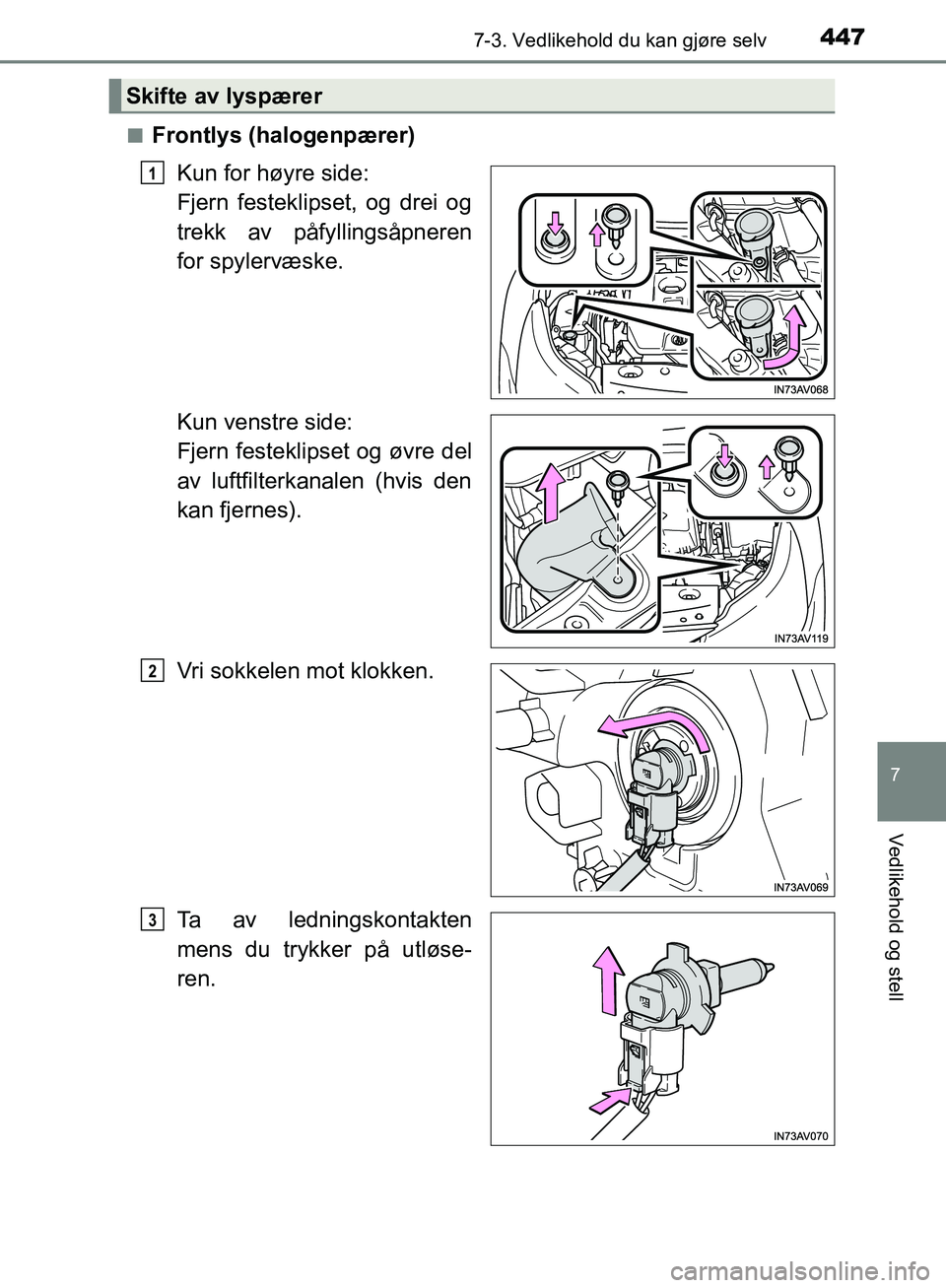

nFrontlys (halogenpærer)Kun for høyre side:
Fjern festeklipset, og drei og
trekk av påfyllingsåpneren
for spylervæske.
Kun venstre side:
Fjern festeklipset og øvre del
av luftfilterkanalen (hvis den
kan fjernes).
Vri sokkelen mot klokken.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skifte av lyspærer
1
2
3
OM20C79NO.book Page 447 Tuesday, October 31, 2017 1:13 PM

4487-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

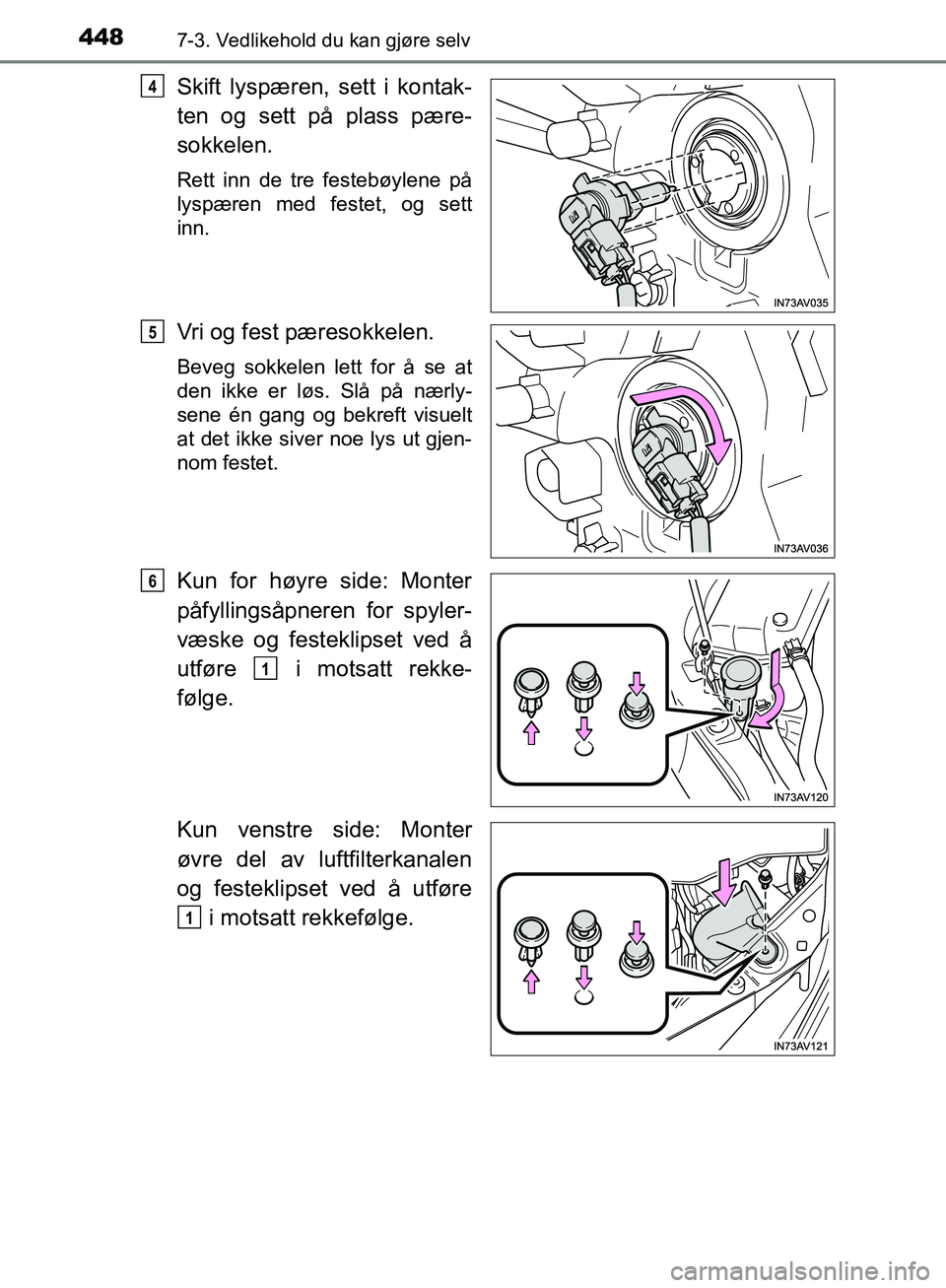

Skift lyspæren, sett i kontak-
ten og sett på plass pære-
sokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på nærly-
sene én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Kun for høyre side: Monter
påfyllingsåpneren for spyler-
væske og festeklipset ved å
utføre i motsatt rekke-
følge.
Kun venstre side: Monter
øvre del av luftfilterkanalen
og festeklipset ved å utføre i motsatt rekkefølge.
4
5
6
1
1
OM20C79NO.book Page 448 Tuesday, October 31, 2017 1:13 PM

4497-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

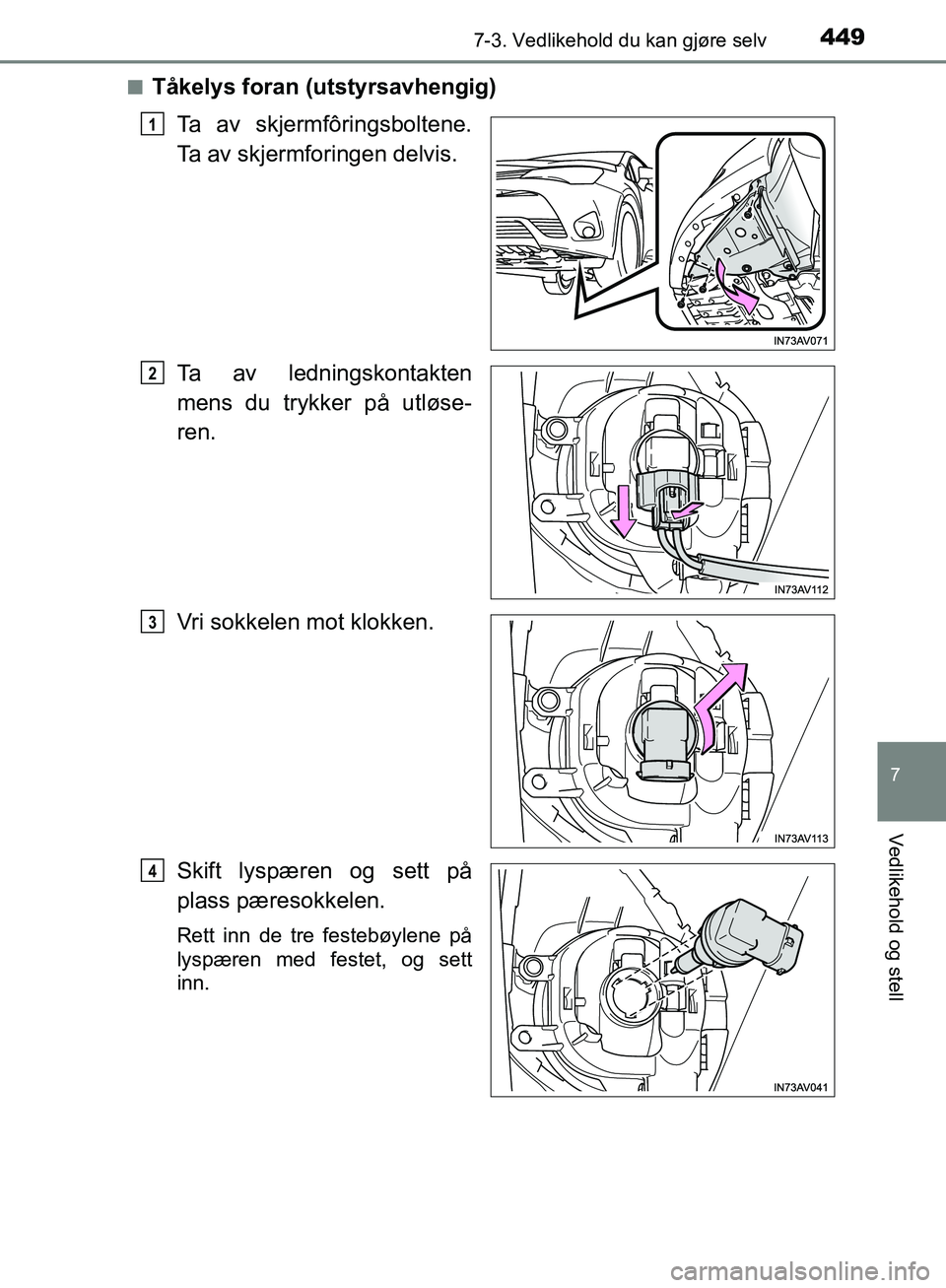

nTåkelys foran (utstyrsavhengig)Ta av skjermfôringsboltene.
Ta av skjermforingen delvis.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
1
2
3
4
