4507-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkely-
sene foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Monter innerskjermen igjen med bolter ved å utføre i motsatt
rekkefølge.
nSving-/tåkelys (utstyrsavhengig)Ta av skjermfôringsboltene.
Ta av skjermforingen delvis.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
5
6
71
1
2
OM20C79NO.book Page 450 Tuesday, October 31, 2017 1:13 PM

4517-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

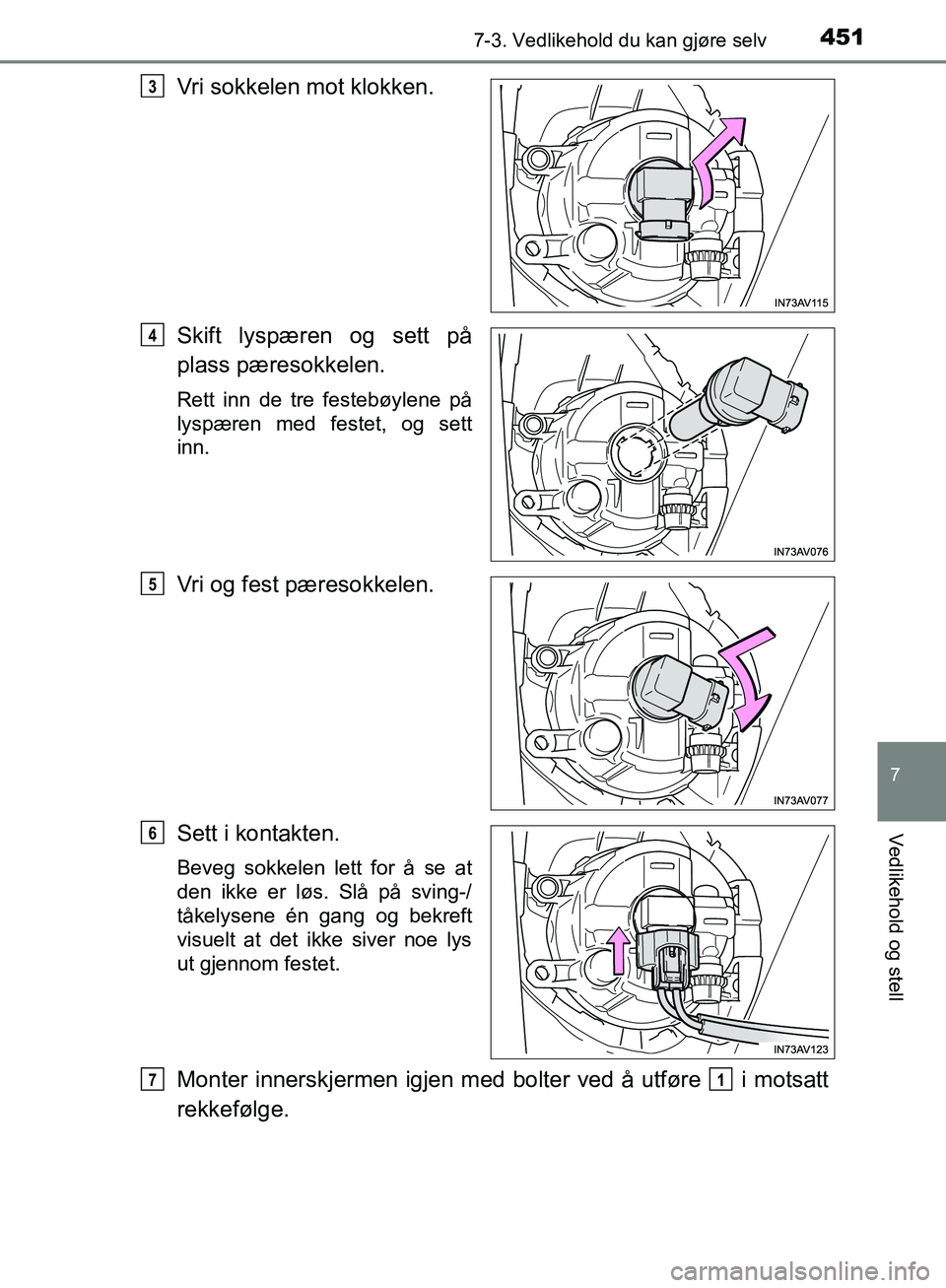

Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på sving-/
tåkelysene én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Monter innerskjermen igjen med bolter ved å utføre i motsatt
rekkefølge.
3
4
5
6
71
OM20C79NO.book Page 451 Tuesday, October 31, 2017 1:13 PM

4527-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NOn

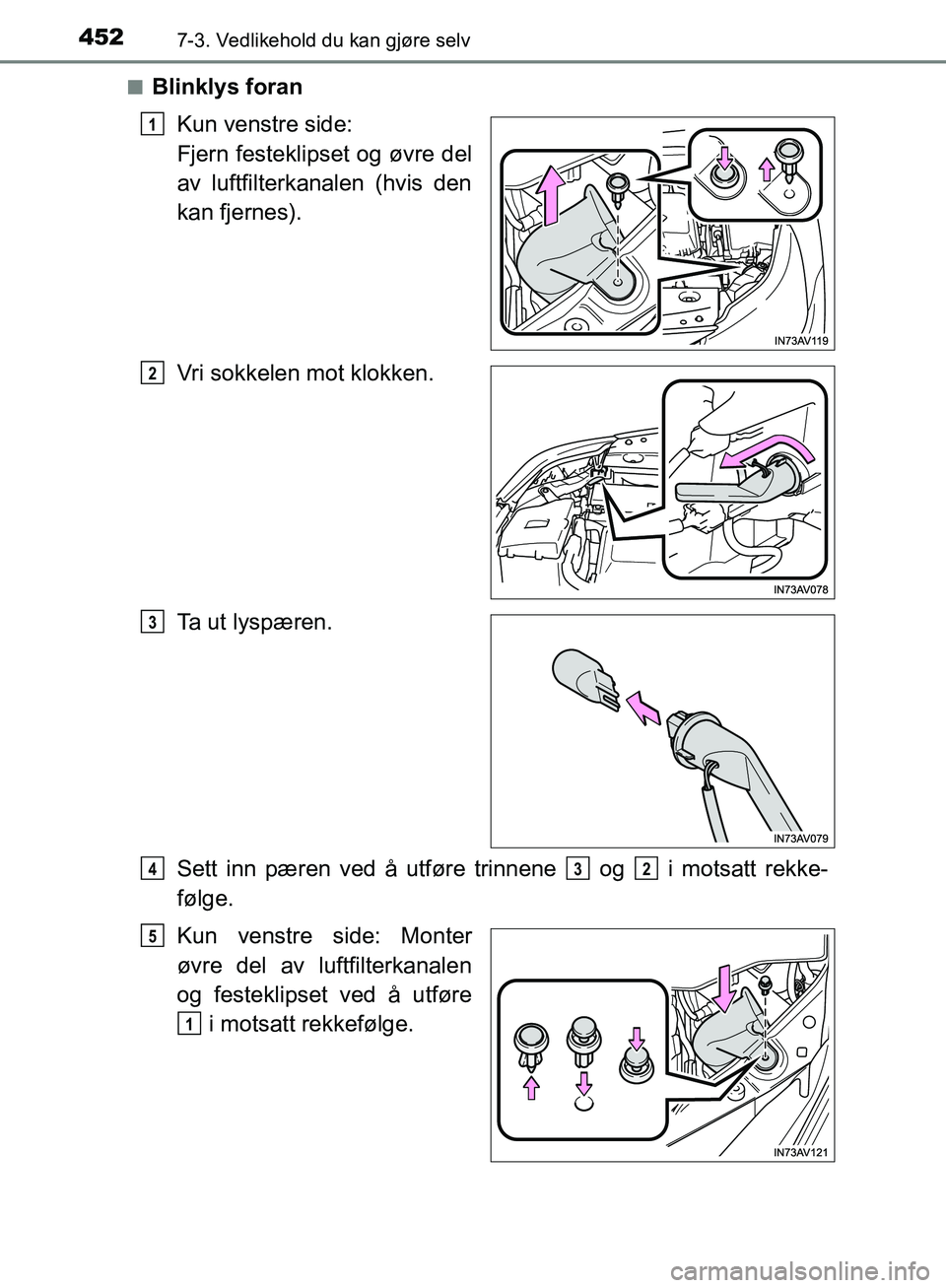

Blinklys foran
Kun venstre side:
Fjern festeklipset og øvre del
av luftfilterkanalen (hvis den
kan fjernes).
Vri sokkelen mot klokken.
Ta ut lyspæren.
Sett inn pæren ved å utføre trinnene og i motsatt rekke-
følge.
Kun venstre side: Monter
øvre del av luftfilterkanalen
og festeklipset ved å utføre i motsatt rekkefølge.
1
2
3
432
5
1
OM20C79NO.book Page 452 Tuesday, October 31, 2017 1:13 PM

4537-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

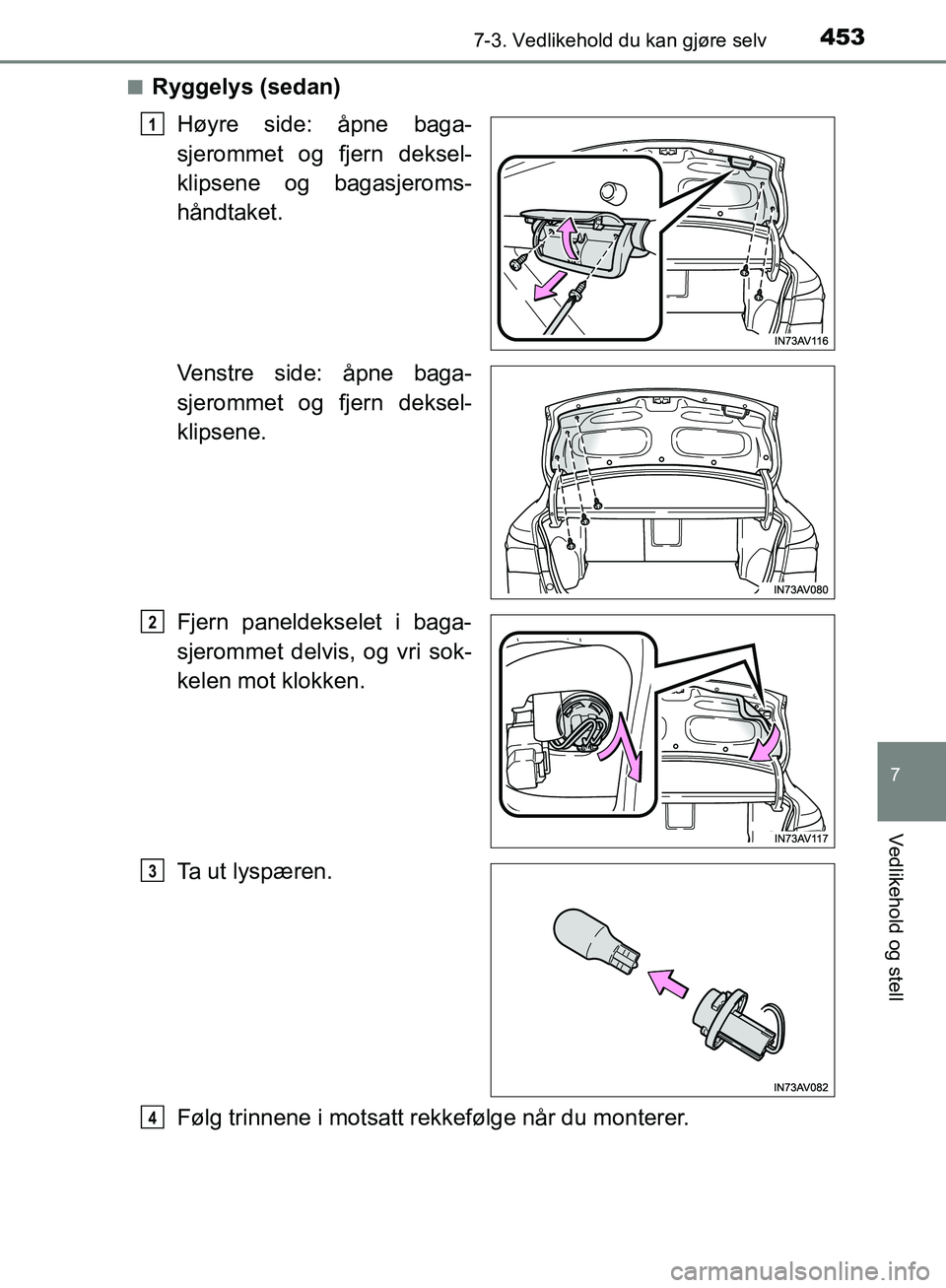

nRyggelys (sedan)Høyre side: åpne baga-
sjerommet og fjern deksel-
klipsene og bagasjeroms-
håndtaket.
Venstre side: åpne baga-
sjerommet og fjern deksel-
klipsene.
Fjern paneldekselet i baga-
sjerommet delvis, og vri sok-
kelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM20C79NO.book Page 453 Tuesday, October 31, 2017 1:13 PM

4547-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NOn

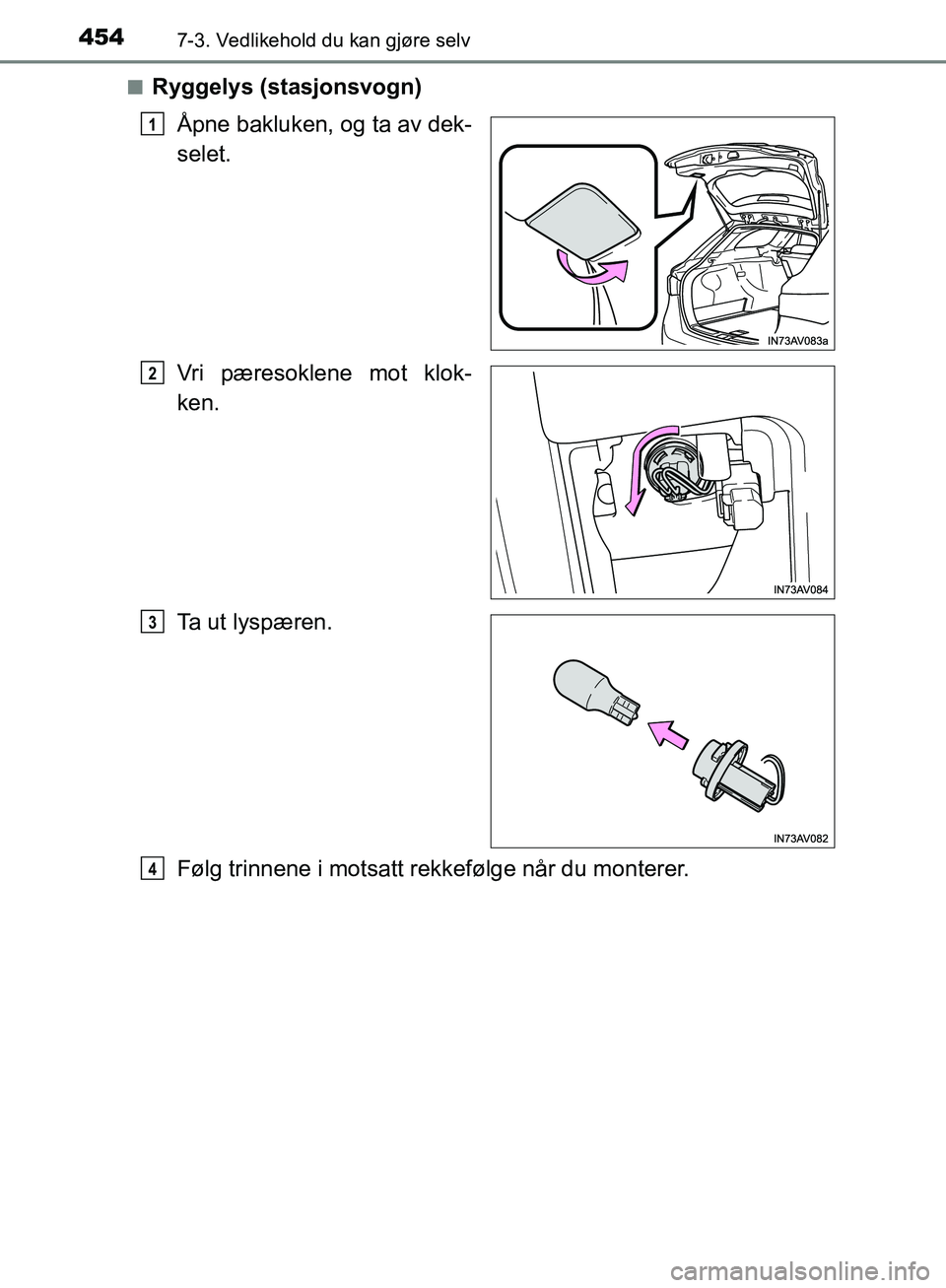

Ryggelys (stasjonsvogn)
Ã…pne bakluken, og ta av dek-
selet.
Vri pæresoklene mot klok-
ken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM20C79NO.book Page 454 Tuesday, October 31, 2017 1:13 PM

4557-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

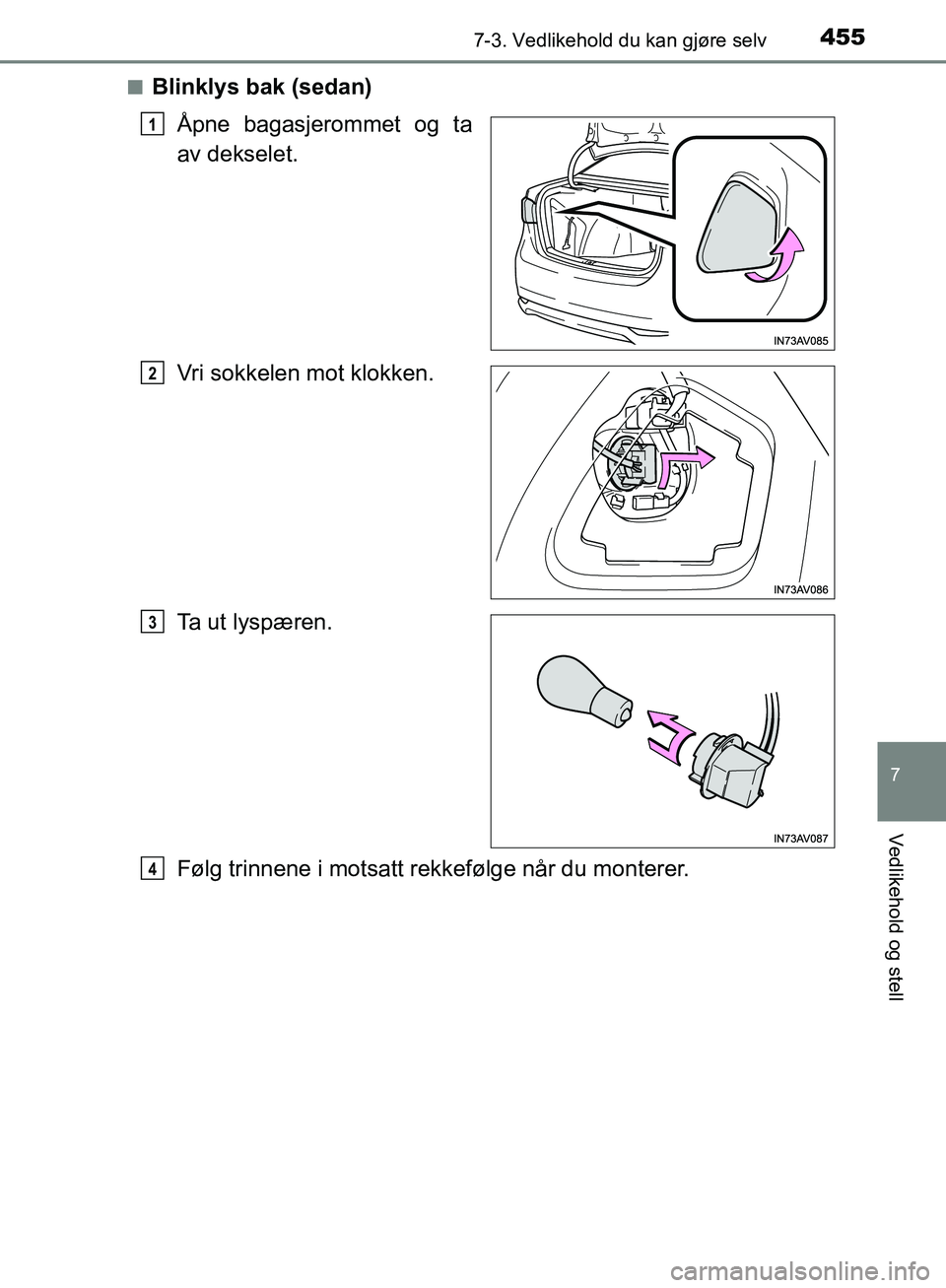

nBlinklys bak (sedan)Ã…pne bagasjerommet og ta
av dekselet.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM20C79NO.book Page 455 Tuesday, October 31, 2017 1:13 PM

4567-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NOn

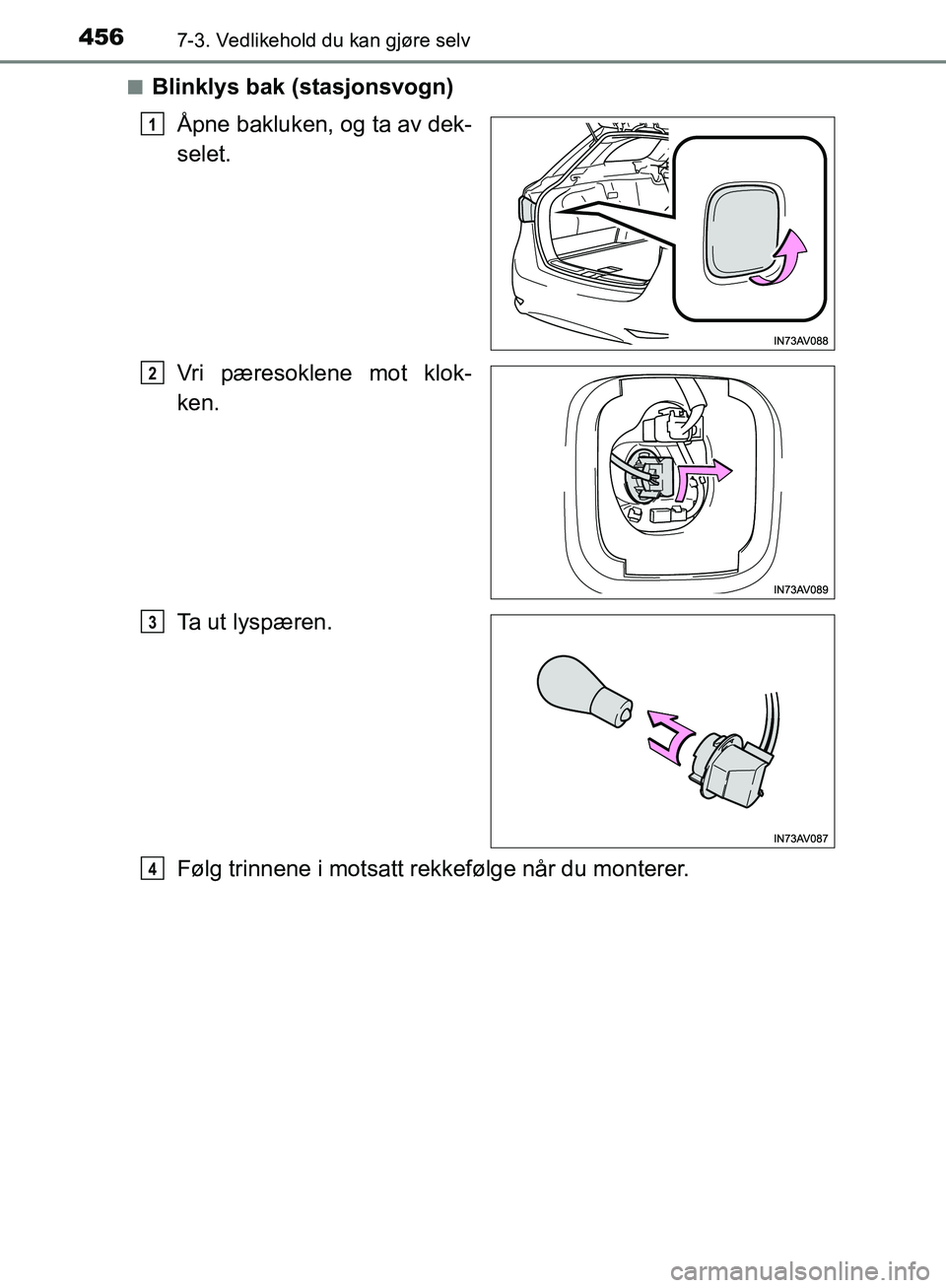

Blinklys bak (stasjonsvogn)
Ã…pne bakluken, og ta av dek-
selet.
Vri pæresoklene mot klok-
ken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM20C79NO.book Page 456 Tuesday, October 31, 2017 1:13 PM

4577-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

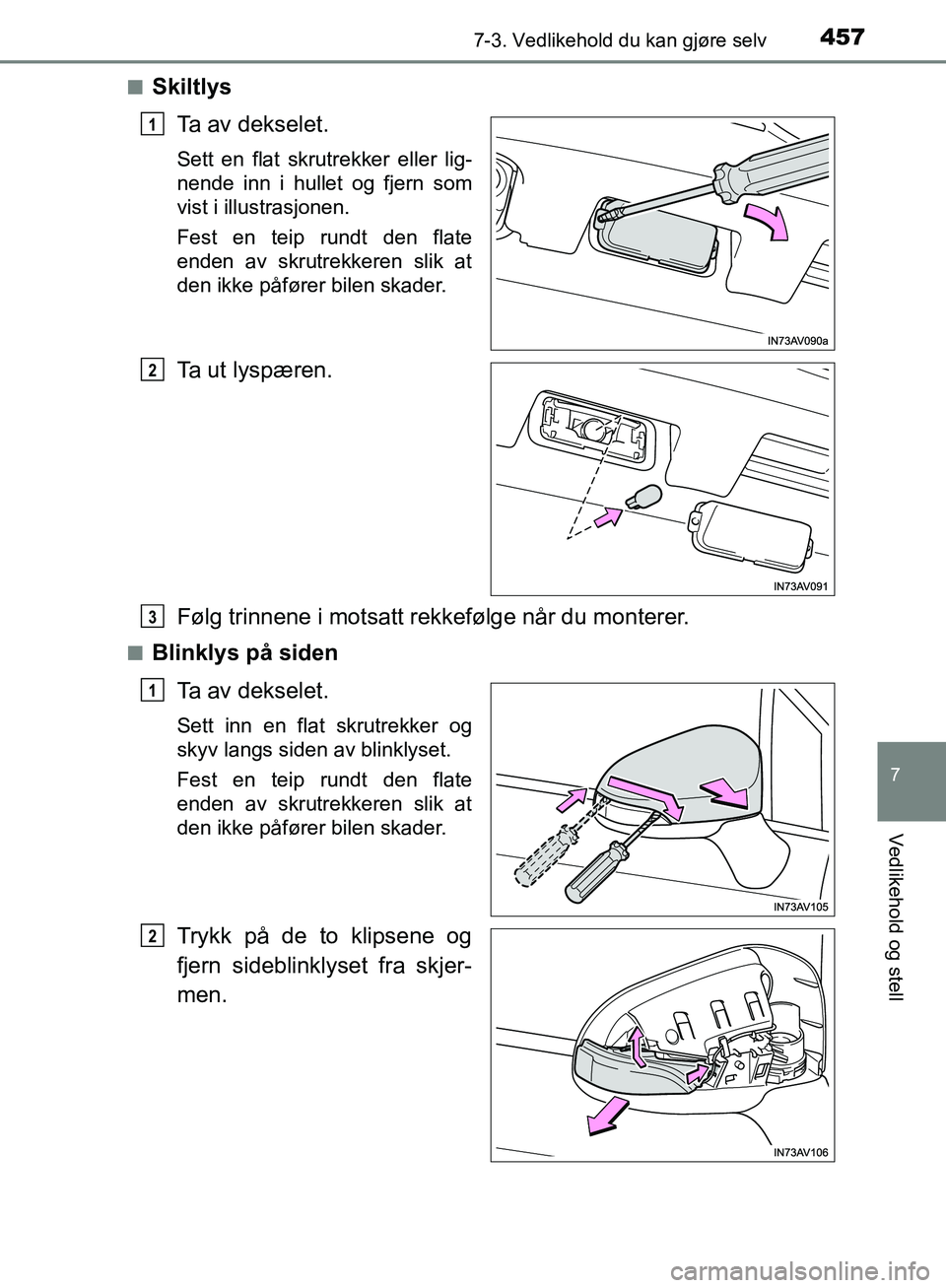

nSkiltlysTa av dekselet.
Sett en flat skrutrekker eller lig-
nende inn i hullet og fjern som
vist i illustrasjonen.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
nBlinklys på sidenTa av dekselet.
Sett inn en flat skrutrekker og
skyv langs siden av blinklyset.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Trykk på de to klipsene og
fjern sideblinklyset fra skjer-
men.
1
2
3
1
2
OM20C79NO.book Page 457 Tuesday, October 31, 2017 1:13 PM

4587-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO

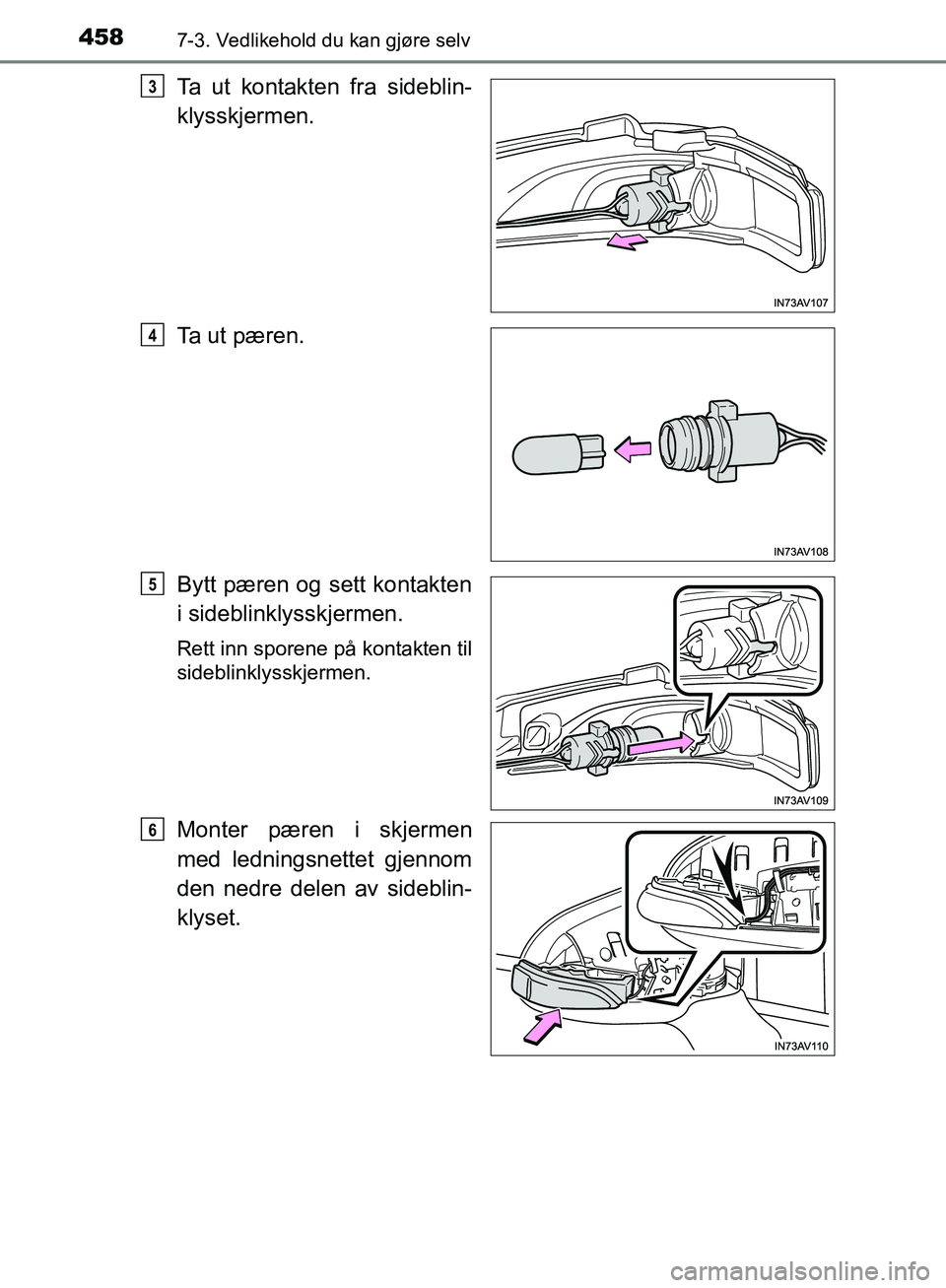

Ta ut kontakten fra sideblin-
klysskjermen.
Ta ut pæren.
Bytt pæren og sett kontakten
i sideblinklysskjermen.
Rett inn sporene på kontakten til
sideblinklysskjermen.
Monter pæren i skjermen
med ledningsnettet gjennom
den nedre delen av sideblin-
klyset.
3
4
5
6
OM20C79NO.book Page 458 Tuesday, October 31, 2017 1:13 PM

4597-3. Vedlikehold du kan gjøre selv
AVENSIS_OM20C79NO
7
Vedlikehold og stell

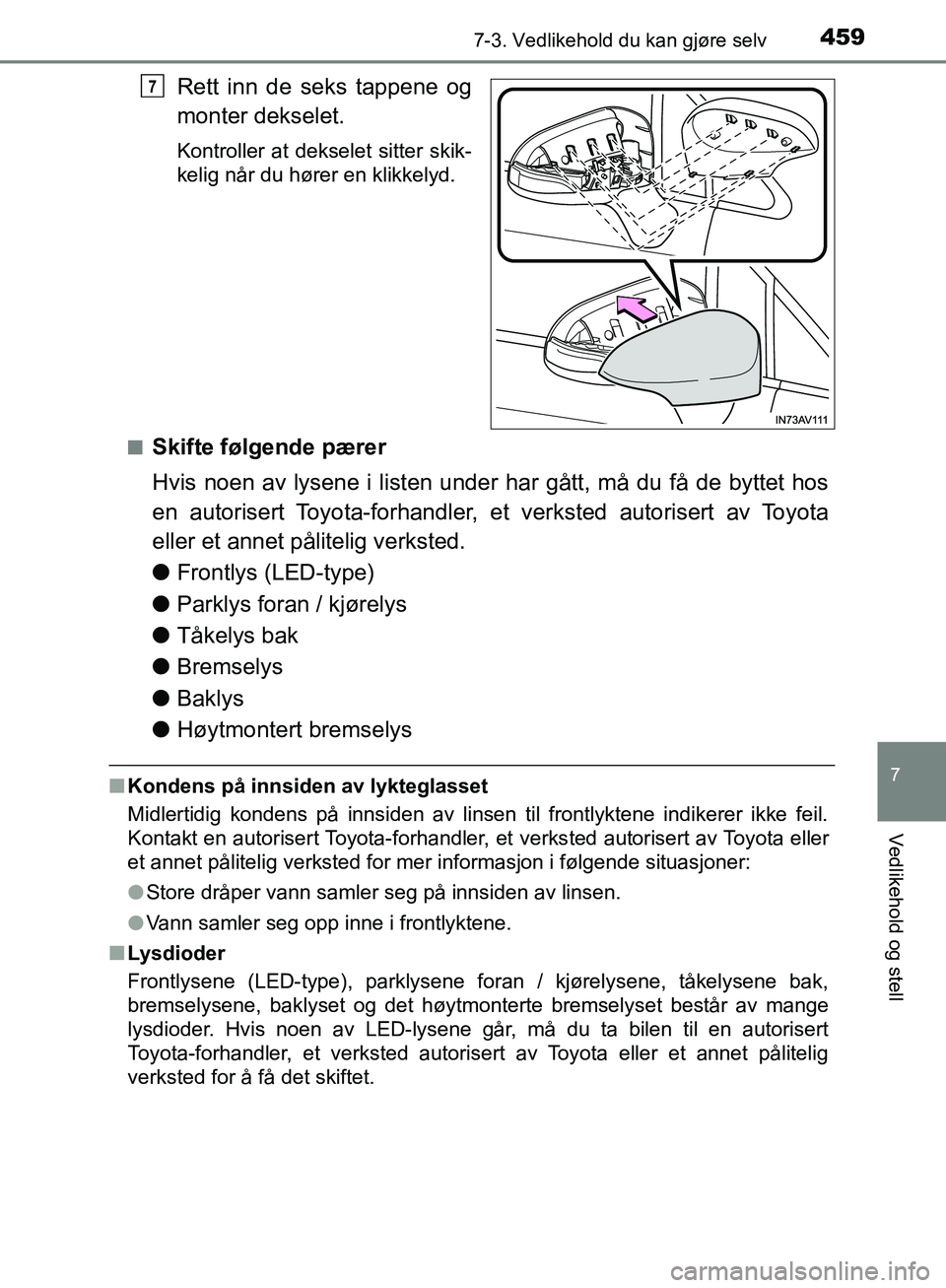

Rett inn de seks tappene og
monter dekselet.
Kontroller at dekselet sitter skik-
kelig når du hører en klikkelyd.
n
Skifte følgende pærer
Hvis noen av lysene i listen under har gått, må du få de byttet hos
en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
l Frontlys (LED-type)
l Parklys foran / kjørelys
l TÃ¥kelys bak
l Bremselys
l Baklys
l Høytmontert bremselys
nKondens på innsiden av lykteglasset
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for mer informasjon i følgende situasj\
oner:
lStore dråper vann samler seg på innsiden av linsen.
l Vann samler seg opp inne i frontlyktene.
n Lysdioder
Frontlysene (LED-type), parklysene fo ran / kjørelysene, tåkelysene bak,
bremselysene, baklyset og det høytmonterte bremselyset består av mange
lysdioder. Hvis noen av LED-lysene går, må du ta bilen til en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted for å få det skiftet.
7
