TOYOTA AVENSIS 2018 Omistajan Käsikirja (in Finnish)

4117-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito
Polttimot
(→ S. 458)
• Polttimo, jonka numero ja ampeeriarvo on sama kuin
alkuperäisen
• Ristipääruuvitaltta
• Tasapäinen ruuvitaltta
• Mutteriavain
Jäähdytin,
lauhdutin ja
välijäähdytin
(→ S. 427)
⎯
Rengaspaineet
(→ S. 444)• Rengaspainemittari• Ilmakompressori
Pesimien neste
(→ S. 430)• Vesi tai pesuneste joka sisältää jäätymisenestoainetta
(talviolosuhteisiin)
• Suppilo
KohteetOsat ja työkalut
OM20C79FI_Avensis.book Page 41 1 Wednesday, October 18, 2017 5:46 PM

4127-3. Tee-se-itse-huolto
OM20C79FI

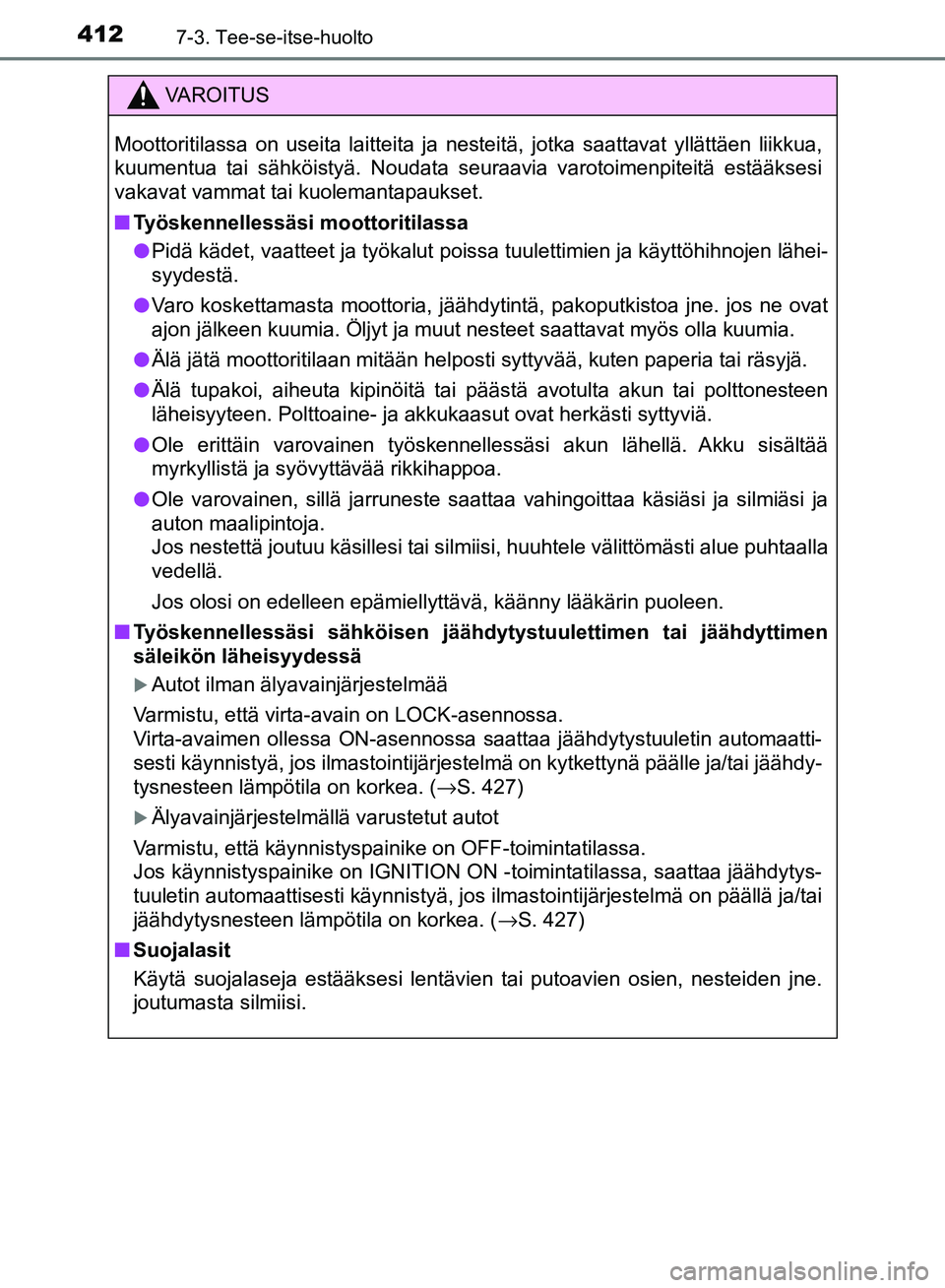

VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat tai kuolemantapaukset.
nTyöskennellessäsi moottoritilassa
l Pidä kädet, vaatteet ja työkalut poissa tuulettimien ja käyttöhihnojen lähei-
syydestä.
l Varo koskettamasta moottoria, jäähdytintä, pakoputkistoa jne. jos ne ovat
ajon jälkeen kuumia. Öljyt ja muut nesteet saattavat myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta akun tai polttonesteen
läheisyyteen. Polttoaine- ja akkukaasut ovat herkästi syttyviä.
l Ole erittäin varovainen työskennellessäsi akun lähellä. Akku sisältää
myrkyllistä ja syövyttävää rikkihappoa.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja.
Jos nestettä joutuu käsillesi tai silmiisi, huuhtele välittömästi alue puhtaalla
vedellä.
Jos olosi on edelleen epämiellyttävä, käänny lääkärin puol\
een.
n Työskennellessäsi sähköisen jäähdy tystuulettimen tai jäähdyttimen
säleikön läheisyydessä
Autot ilman älyavainjärjestelmää
Varmistu, että virta-avain on LOCK-asennossa.
Virta-avaimen ollessa ON-asennossa saattaa jäähdytystuuletin automaatti-
sesti käynnistyä, jos ilmastointijärjestelmä on kytkettynä päälle ja/tai jäähdy-
tysnesteen lämpötila on korkea. ( →S. 427)
Älyavainjärjestelmällä varustetut autot
Varmistu, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on IGNITION ON -toimintatilassa, saattaa jäähdytys-
tuuletin automaattisesti käynnistyä, jos ilmastointijärjestelmä on päällä ja/tai
jäähdytysnesteen lämpötila on korkea. (→S. 427)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumasta silmiisi.
OM20C79FI_Avensis.book Page 41 2 Wednesday, October 18, 2017 5:46 PM

4137-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa liiallista moottorin
kulumista ilman epäpuhtauksien takia.
n Jos jarrunesteen taso on liian alhainen tai liian korkea
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM20C79FI_Avensis.book Page 41 3 Wednesday, October 18, 2017 5:46 PM

4147-3. Tee-se-itse-huolto
OM20C79FI
Konepelti
Vedä konepellin avausvivusta.
Konepelti nousee tällöin hieman.
Nosta konepellin tuulihaka ylös
ja sen jälkeen nosta konepelti.
Konepelti tuetaan tangolla aset-
tamalla tangon pää reikään.
Avaa konepellin lukitu s auton sisäpuolelta.
1
2
3
OM20C79FI_Avensis.book Page 41 4 Wednesday, October 18, 2017 5:46 PM

4157-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito
VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla suljettu ja lukittu.
Jos konepelti ei ole kunnolla lukittuna auton ollessa liikkeessä, se saattaa
aiheuttaa onnettomuuden, josta voi olla seurauksena vakava loukkaantuminen
tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tuki on kunnolla paikoillaan välttyäksesi konepellin putoamiselta
päällesi.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Konepellin
sulkeminen ilman, että tanko laitetaan paikalleen, voi aiheuttaa konepellin
taipumisen.
OM20C79FI_Avensis.book Page 41 5 Wednesday, October 18, 2017 5:46 PM

4167-3. Tee-se-itse-huolto
OM20C79FI
Nostopisteet hallinosturille
Edessä
Ta k a n a
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toime npiteet turvallisesti.
Kun nostat autosi nosturilla, aset a nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM20C79FI_Avensis.book Page 41 6 Wednesday, October 18, 2017 5:46 PM

4177-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito
Moottoritila
Bensiinimoottori
Pesunestesäiliö (→S. 430)
Moottorin jäähdytysnestesäiliö (→ S. 425)
Moottoriöljyn täyttöaukon korkki (→ S. 422)
Moottoriöljyn mittatikku (→ S. 420) Akku
(→ S. 427)
Sulakerasia ( →S. 454)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 427)
Jäähdytin ( →S. 427)1
2
3
4
5
6
7
8
9
OM20C79FI_Avensis.book Page 41 7 Wednesday, October 18, 2017 5:46 PM

4187-3. Tee-se-itse-huolto
OM20C79FI
Dieselmoottori
Pesunestesäiliö (→S. 430)
Moottorin jäähdytysnestesäiliö (→ S. 425)
Moottoriöljyn täyttöaukon korkki (→ S. 422)
Moottoriöljyn mittatikku (→ S. 420)
Polttoaineensuodatin (→ S. 431) Sulakerasia (
→S. 454)
Akku (→ S. 427)
Sähkötoimiset
jäähdytystuulettimet
Lauhdutin ( →S. 427)
Välijäähdytin ( →S. 427)
Jäähdytin ( →S. 427)1
2
3
4
5
6
7
8
9
10
11
OM20C79FI_Avensis.book Page 41 8 Wednesday, October 18, 2017 5:46 PM

4197-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito
nMoottoritilan suojuksen irrottaminen
nKiinnikkeen kiinnittäminenKierrä keskiosaa
Paina keskiosa ylös
Työnnä sisään
Paina
Moottoritilan suojus
1
2
3
4
HUOMAA
nKiinnitettyäsi moottoritilan suojuksen
Varmistu, että suojus on kunnolla kiinnitetty alkuperäiselle paikalleen.
OM20C79FI_Avensis.book Page 41 9 Wednesday, October 18, 2017 5:46 PM

4207-3. Tee-se-itse-huolto
OM20C79FI
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi sen odota vähintään 5 minuuttia, että öljy ehtii laskeutua
alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Tasainen mittatikku: Työnnä mittatikku pohjaan asti.
Mittatikku ulokkeilla: Työnnä
ulokkeilla varust ettu mittatikku
pohjaan asti siten, että ulok-
keet ( kuvassa) osoittavat
kohti moottoria.
Moottoriöljy
1
2
BensiinimoottoriDieselmoottori
3
4
1
OM20C79FI_Avensis.book Page 42 0 Wednesday, October 18, 2017 5:46 PM
