TOYOTA AVENSIS 2018 Omistajan Käsikirja (in Finnish)

81

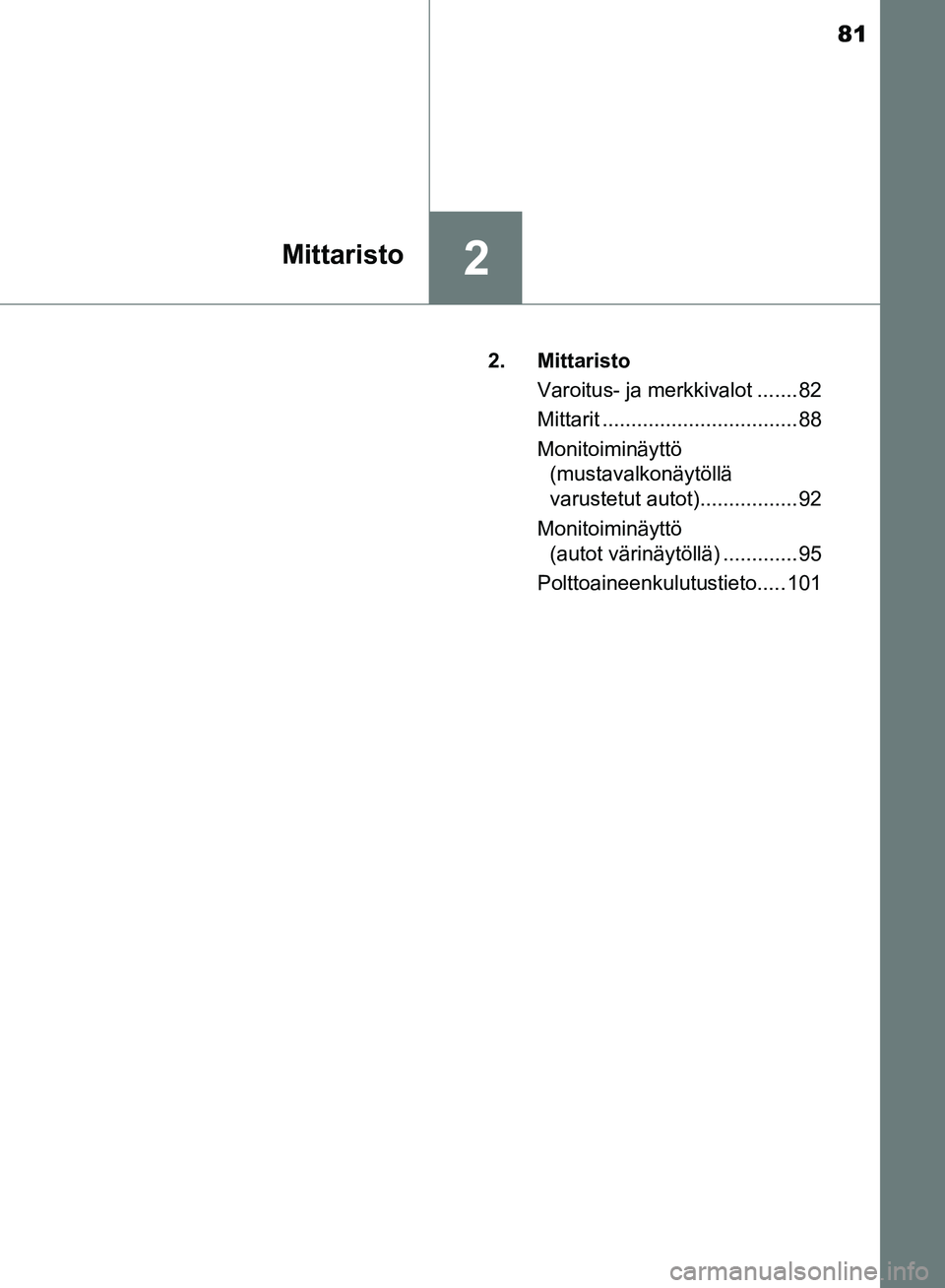

2Mittaristo
OM20C79FI2. Mittaristo
Varoitus- ja merkkivalot ....... 82
Mittarit .................................. 88
Monitoiminäyttö (mustavalkonäytöllä
varustetut autot)................. 92
Monitoiminäyttö (autot värinäytöllä) ............. 95
Polttoaineenkulutustieto..... 101
OM20C79FI_Avensis.book Page 81 Wednesday, October 18, 2017 5 :46 PM

822. Mittaristo
OM20C79FI

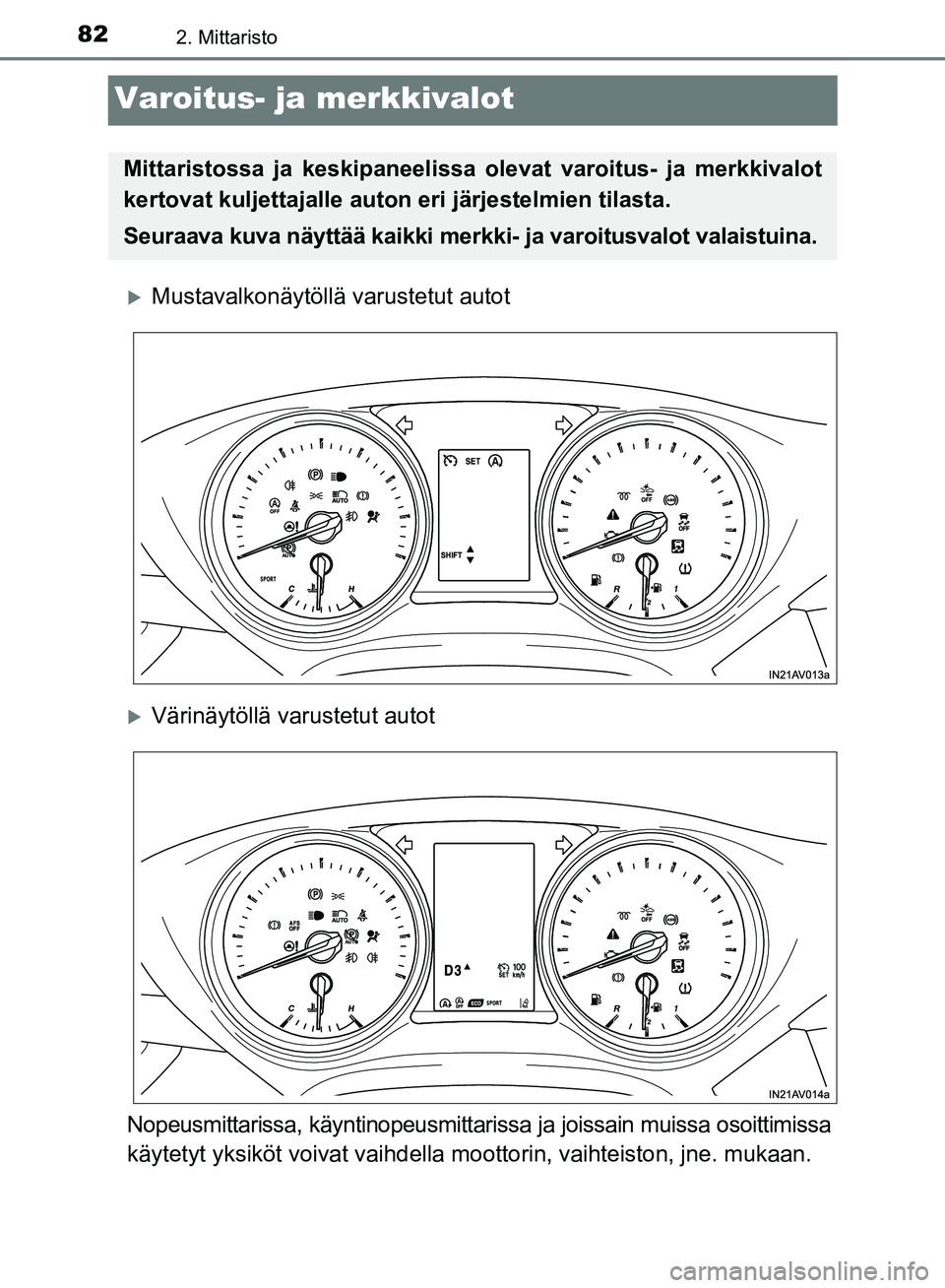

Varoitus- ja merkkivalot
Mustavalkonäytöllä varustetut autot
Värinäytöllä varustetut autot
Nopeusmittarissa, käyntinopeusmittarissa ja joissain muissa osoittimissa
käytetyt yksiköt voivat vaihdella m oottorin, vaihteiston, jne. mukaan.
Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki merkki- ja varoitusvalot valaistuina.
OM20C79FI_Avensis.book Page 82 Wednesday, October 18, 2017 5 :46 PM

832. Mittaristo
2
Mittaristo
OM20C79FI

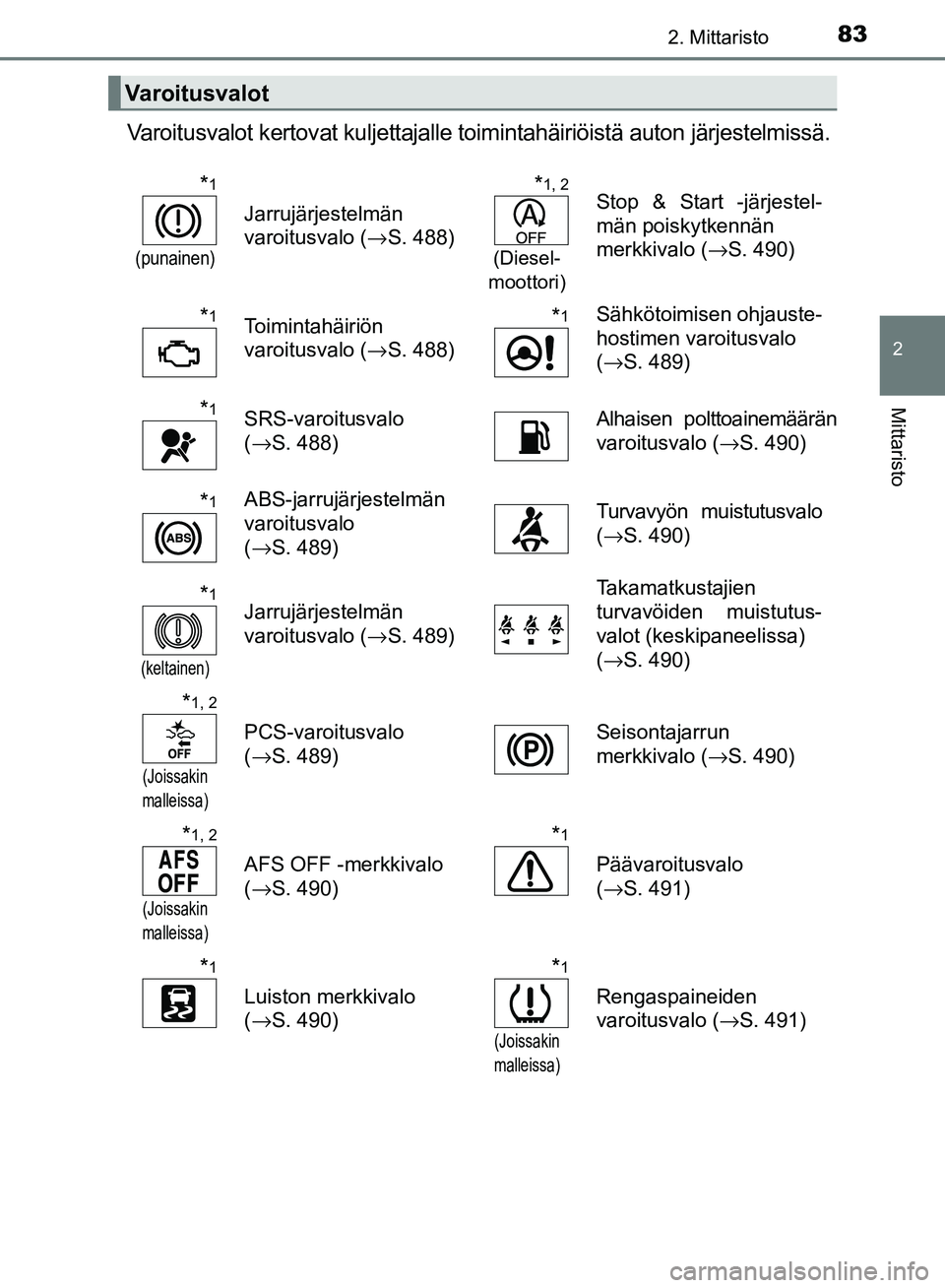

Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
*1
(punainen)
Jarrujärjestelmän
varoitusvalo (→S. 488)
*1, 2
(Diesel-
moottori)
Stop & Start -järjestel-
män poiskytkennän
merkkivalo ( →S. 490)
*1Toimintahäiriön
varoitusvalo ( →S. 488)*1Sähkötoimisen ohjauste-
hostimen varoitusvalo
(→S. 489)
*1SRS-varoitusvalo
(→S. 488) Alhaisen polttoainemäärän
varoitusvalo (
→S. 490)
*1ABS-jarrujärjestelmän
varoitusvalo
(→S. 489) Turvavyön muistutusvalo
(
→S. 490)
*1
(keltainen)
Jarrujärjestelmän
varoitusvalo ( →S. 489) Takamatkustajien
turvavöiden muistutus-
valot (keskipaneelissa)
(
→S. 490)
*1, 2
(Joissakin
malleissa)
PCS-varoitusvalo
( →S. 489) Seisontajarrun
merkkivalo (
→S. 490)
*1, 2
(Joissakin
malleissa)
AFS OFF -merkkivalo
( →S. 490)
*1
Päävaroitusvalo
(→S. 491)
*1
Luiston merkkivalo
(→S. 490)
*1
(Joissakin
malleissa)
Rengaspaineiden
varoitusvalo ( →S. 491)
OM20C79FI_Avensis.book Page 83 Wednesday, October 18, 2017 5 :46 PM

842. Mittaristo
OM20C79FI

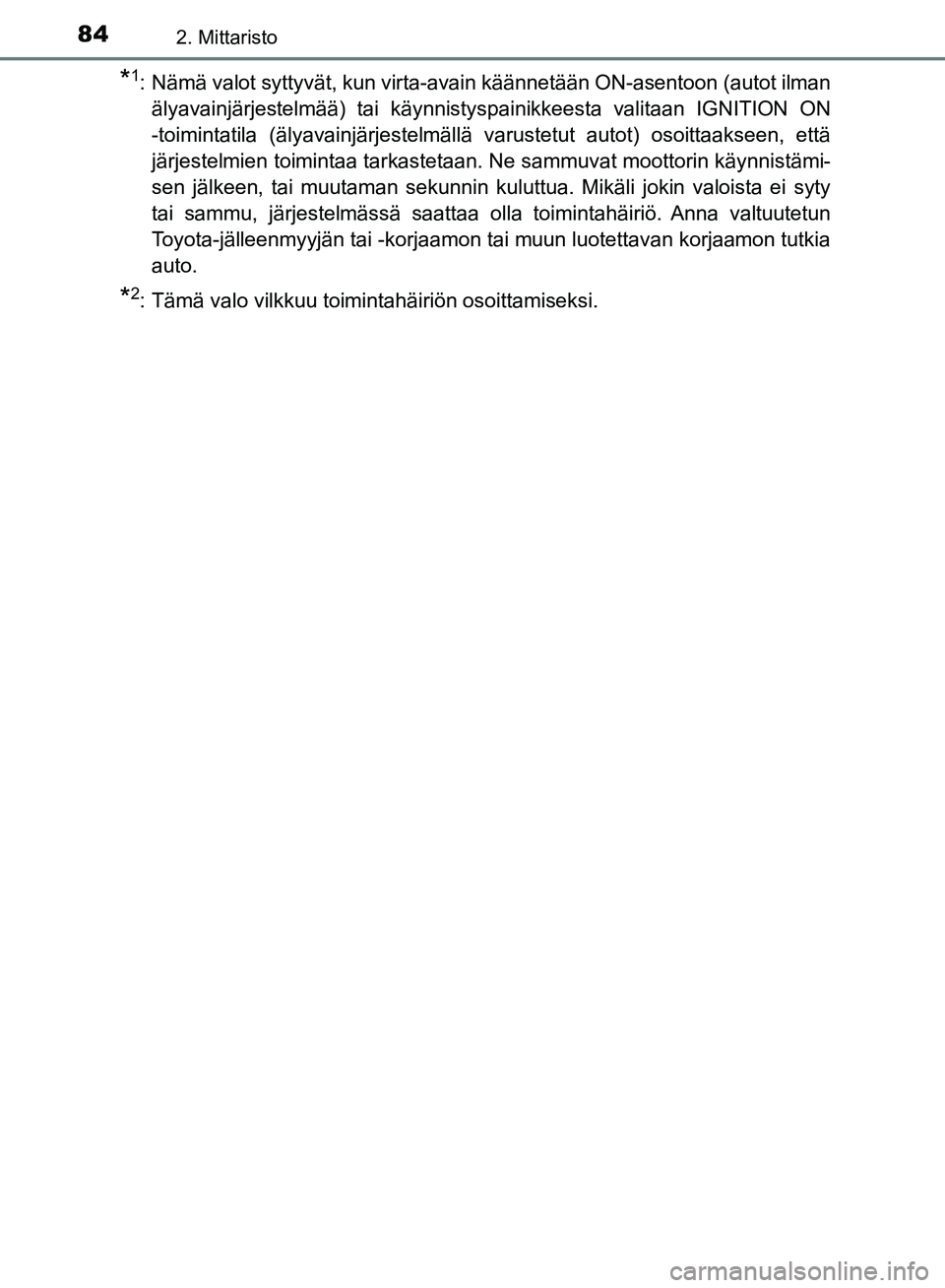

*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon tutkia
auto.
*2: Tämä valo vilkkuu toimintahäiriön osoittamiseksi.
OM20C79FI_Avensis.book Page 84 Wednesday, October 18, 2017 5 :46 PM

852. Mittaristo
2
Mittaristo
OM20C79FI

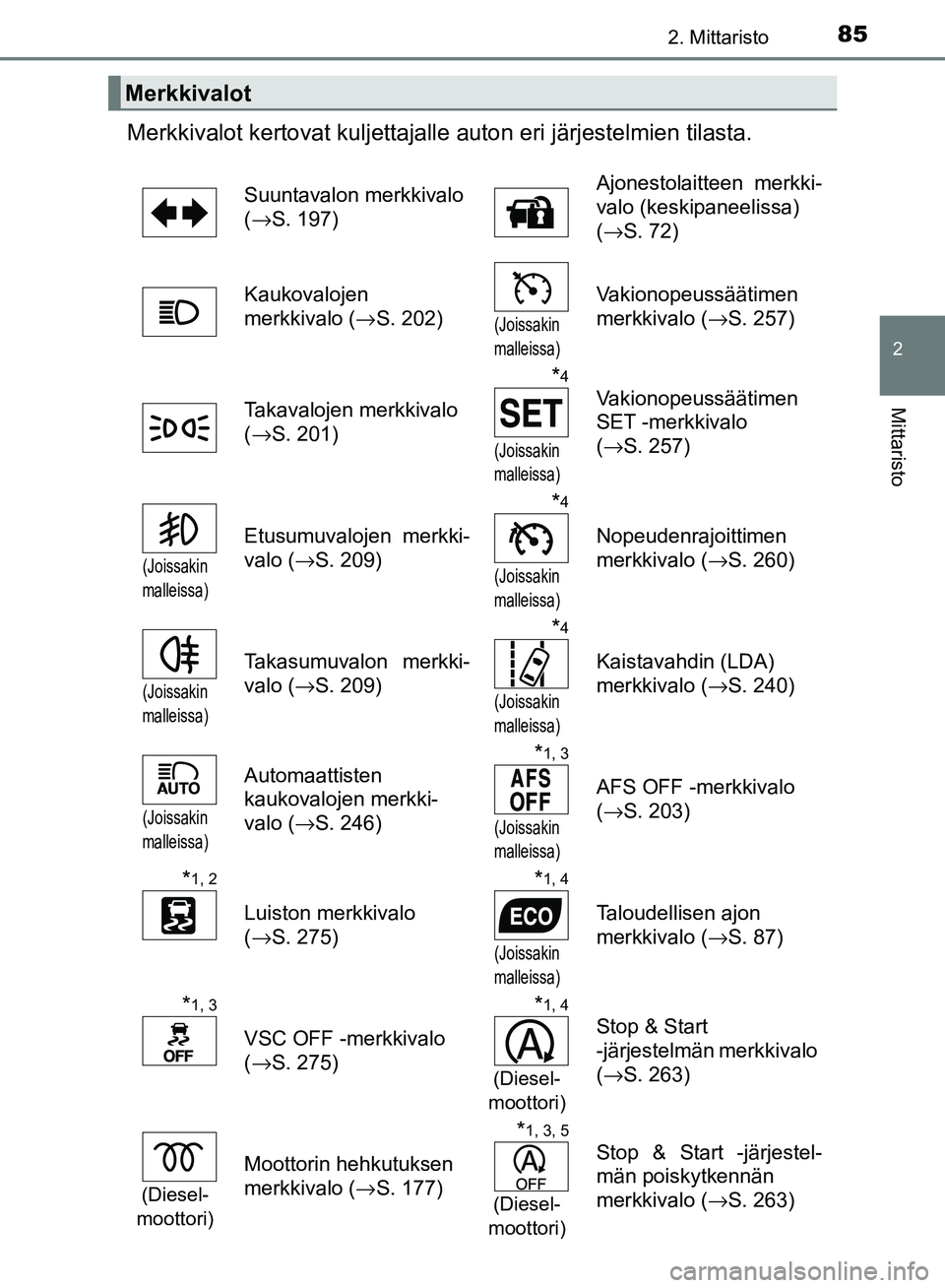

Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(→S. 197) Ajonestolaitteen merkki-
valo (keskipaneelissa)
(
→S. 72)
Kaukovalojen
merkkivalo ( →S. 202)
(Joissakin
malleissa)
Vakionopeussäätimen
merkkivalo ( →S. 257)
Takavalojen merkkivalo
( →S. 201)
*4
(Joissakin
malleissa)
Vakionopeussäätimen
SET -merkkivalo
( →S. 257)
(Joissakin
malleissa)
Etusumuvalojen merkki-
valo ( →S. 209)
*4
(Joissakin
malleissa)
Nopeudenrajoittimen
merkkivalo ( →S. 260)
(Joissakin
malleissa)
Takasumuvalon merkki-
valo ( →S. 209)
*4
(Joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 240)
(Joissakin
malleissa)
Automaattisten
kaukovalojen merkki-
valo ( →S. 246)*1, 3
(Joissakin
malleissa)
AFS OFF -merkkivalo
( →S. 203)
*1, 2
Luiston merkkivalo
(→S. 275)
*1, 4
(Joissakin
malleissa)
Taloudellisen ajon
merkkivalo ( →S. 87)
*1, 3
VSC OFF -merkkivalo
(→S. 275)
*1, 4
(Diesel-
moottori)
Stop & Start
-järjestelmän merkkivalo
( →S. 263)
(Diesel-
moottori)
Moottorin hehkutuksen
merkkivalo ( →S. 177)
*1, 3, 5
(Diesel-
moottori)
Stop & Start -järjestel-
män poiskytkennän
merkkivalo ( →S. 263)
OM20C79FI_Avensis.book Page 85 Wednesday, October 18, 2017 5 :46 PM

862. Mittaristo
OM20C79FI

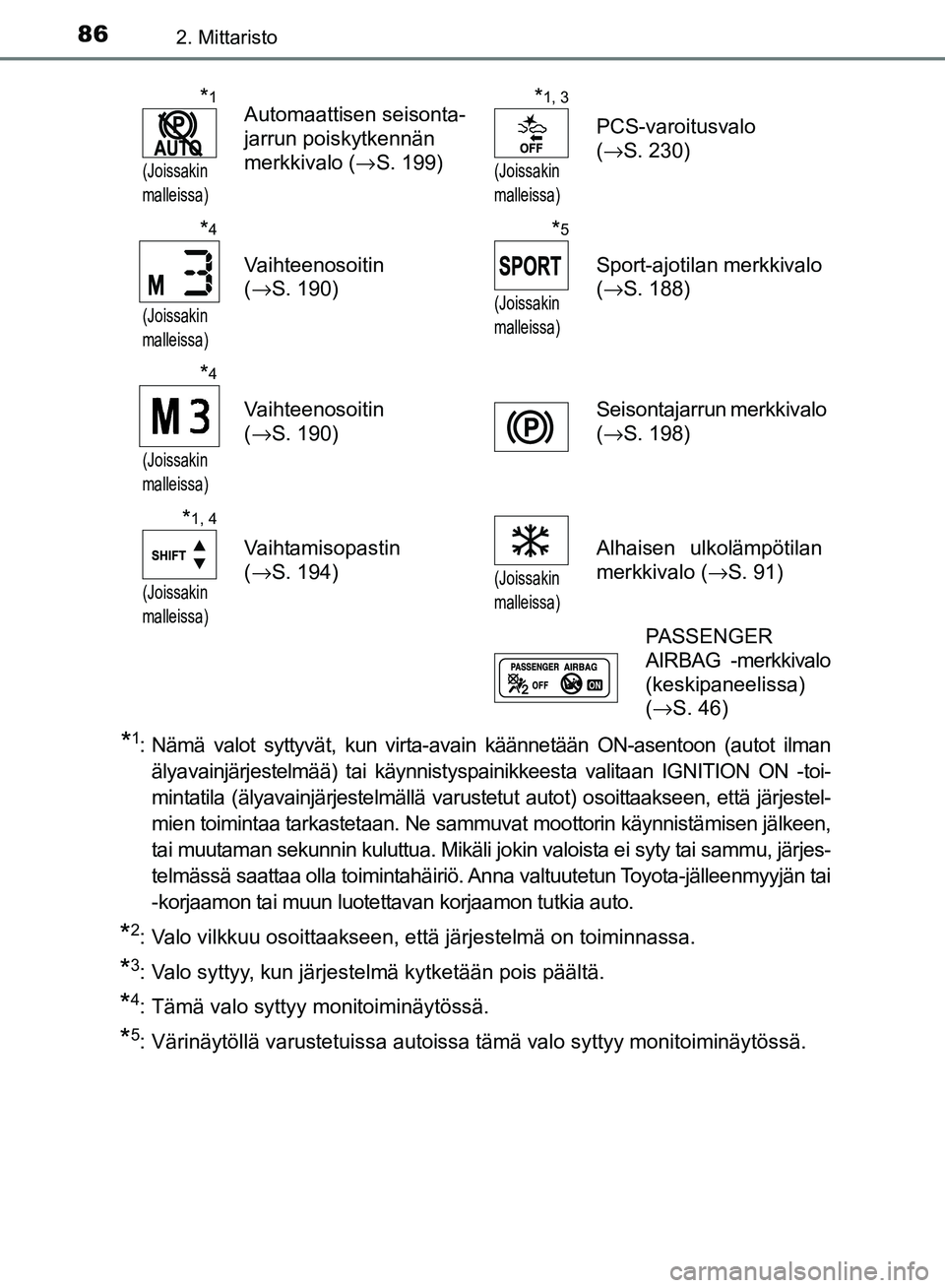

*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON -toi-
mintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että järjestel-
mien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämisen jälkeen,
tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty tai sammu, järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon tutkia auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
*4: Tämä valo syttyy monitoiminäytössä.
*5: Värinäytöllä varustetuissa autoissa tämä valo syttyy monitoiminäytössä.
*1
(Joissakin
malleissa)
Automaattisen seisonta-
jarrun poiskytkennän
merkkivalo ( →S. 199)*1, 3
(Joissakin
malleissa)
PCS-varoitusvalo
( →S. 230)
*4
(Joissakin
malleissa)
Vaihteenosoitin
( →S. 190)
*5
(Joissakin
malleissa)
Sport-ajotilan merkkivalo
( →S. 188)
*4
(Joissakin
malleissa)
Vaihteenosoitin
( →S. 190) Seisontajarrun
merkkivalo
( →S. 198)
*1, 4
(Joissakin
malleissa)
Vaihtamisopastin
( →S. 194)
(Joissakin
malleissa)
Alhaisen ulkolämpötilan
merkkivalo ( →S. 91)
PASSENGER
AIRBAG -merkkivalo
(keskipaneelissa)
(→S. 46)
OM20C79FI_Avensis.book Page 86 Wednesday, October 18, 2017 5 :46 PM

872. Mittaristo
2
Mittaristo
OM20C79FI

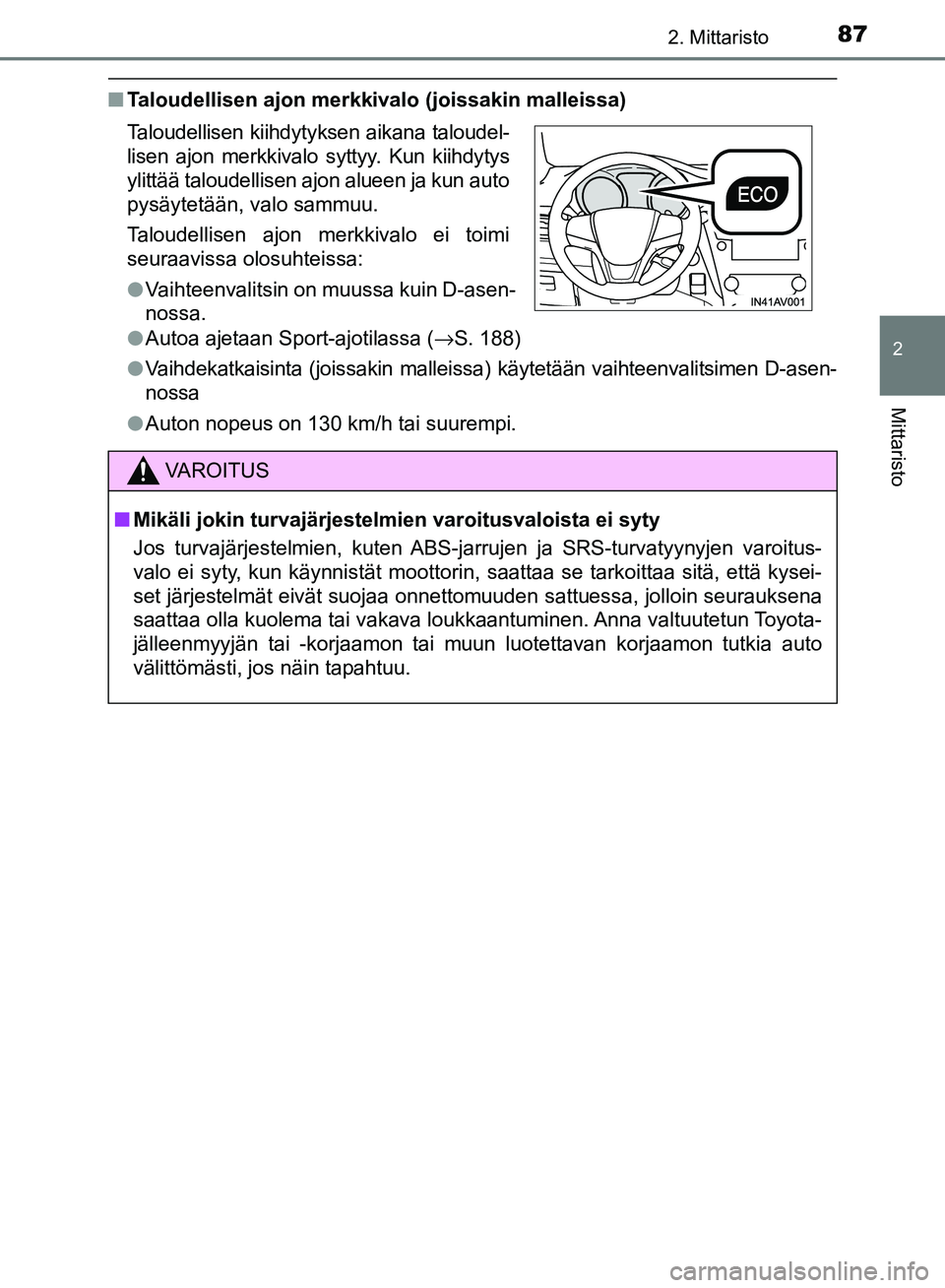

nTaloudellisen ajon merkkivalo (joissakin malleissa)
lAutoa ajetaan Sport-ajotilassa ( →S. 188)
l Vaihdekatkaisinta (joissakin malleissa) käytetään vaihteenvalitsimen D-asen-
nossa
l Auton nopeus on 130 km/h tai suurempi.
Taloudellisen kiihdytyksen aikana taloudel-
lisen ajon merkkivalo syttyy. Kun kiihdytys
ylittää taloudellisen ajon alueen ja kun auto
pysäytetään, valo sammuu.
Taloudellisen ajon merkkivalo ei toimi
seuraavissa olosuhteissa:
l
Vaihteenvalitsin on muussa kuin D-asen-
nossa.
VAROITUS
nMikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät moottorin, saattaa se tarkoittaa sitä, että\
kysei-
set järjestelmät eivät suojaa onnettomuuden sattuessa, jolloin seurauksena
saattaa olla kuolema tai vakava loukkaantuminen. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto
välittömästi, jos näin tapahtuu.
OM20C79FI_Avensis.book Page 87 Wednesday, October 18, 2017 5 :46 PM

882. Mittaristo
OM20C79FI
Mittarit
Mustavalkonäytöllä varustetut autot
Värinäytöllä varustetut autot
Käyntinopeusmittarissa käytetyt yk siköt voivat vaihdella kohdealueen
mukaan.
OM20C79FI_Avensis.book Page 88 Wednesday, October 18, 2017 5 :46 PM

892. Mittaristo
2
Mittaristo
OM20C79FI

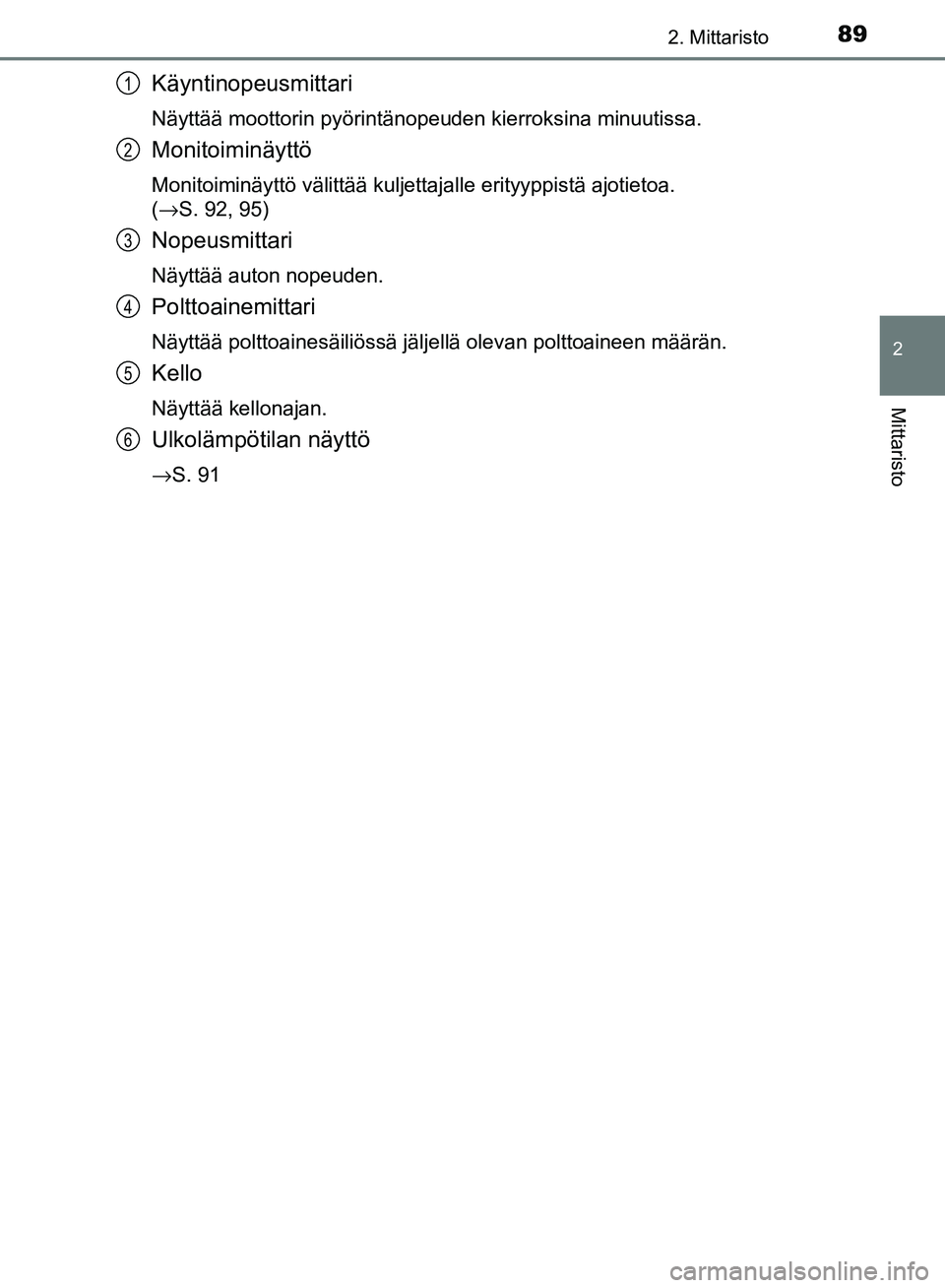

Käyntinopeusmittari
Näyttää moottorin pyörintänopeuden kierroksina minuutissa.
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppistä aj\
otietoa.
(→S. 92, 95)
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
Kello
Näyttää kellonajan.
Ulkolämpötilan näyttö
→S. 91
1
2
3
4
5
6
OM20C79FI_Avensis.book Page 89 Wednesday, October 18, 2017 5 :46 PM

902. Mittaristo
OM20C79FI

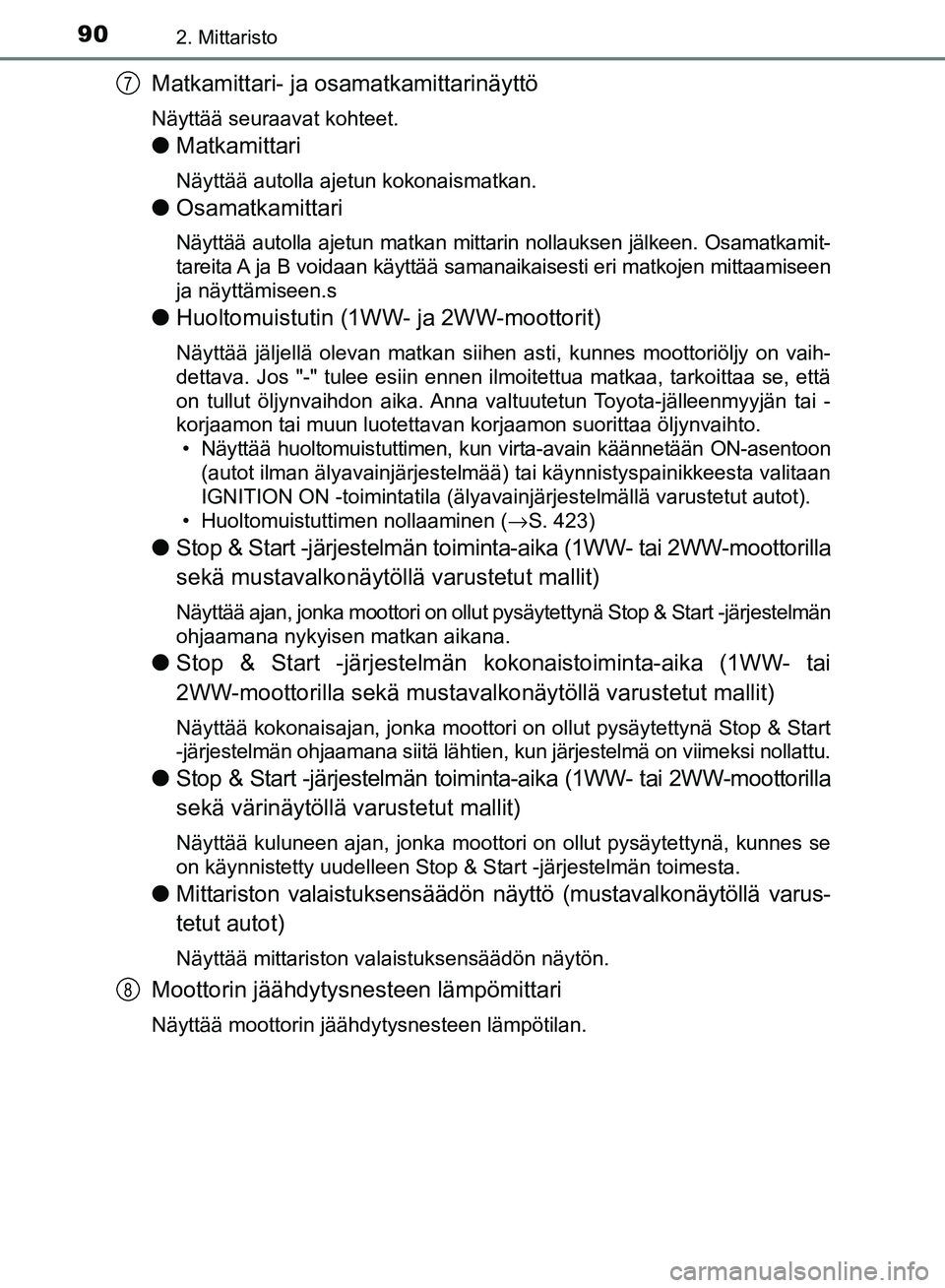

Matkamittari- ja osamatkamittarinäyttö
Näyttää seuraavat kohteet.
lMatkamittari
Näyttää autolla ajetun kokonaismatkan.
lOsamatkamittari
Näyttää autolla ajetun matkan mittarin nollauksen jälkeen. Osamatkamit-
tareita A ja B voidaan käyttää samanaikaisesti eri matkojen mittaamiseen
ja näyttämiseen.s
lHuoltomuistutin (1WW- ja 2WW-moottorit)
Näyttää jäljellä olevan matkan siihen asti, kunnes moottoriöljy on vaih-
dettava. Jos "-" tulee esiin ennen ilmoitettua matkaa, tarkoittaa se, että
on tullut öljynvaihdon aika. Anna valtuutetun Toyota-jälleenmyyjän tai -
korjaamon tai muun luotettavan korjaamon suorittaa öljynvaihto.
• Näyttää huoltomuistuttimen, kun virta-avain käännetään ON-asentoon (autot ilman älyavainjärjestelmää) tai käynnistyspainikkeesta valitaan
IGNITION ON -toimintatila (älyavainjärjestelmällä varustetu\
t autot).
• Huoltomuistuttimen nollaaminen ( →S. 423)
l Stop & Start -järjestelmän toiminta-aika (1WW- tai 2WW-moottorilla
sekä mustavalkonäytöllä varustetut mallit)
Näyttää ajan, jonka moottori on ollut pysäytettynä Stop & Start -järjestelmän
ohjaamana nykyisen matkan aikana.
lStop & Start -järjestelmän ko konaistoiminta-aika (1WW- tai
2WW-moottorilla sekä mustavalkonäytöllä varustetut mallit)
Näyttää kokonaisajan, jonka moottori on ollut pysäytettynä Stop & Start
-järjestelmän ohjaamana siitä lähtien, kun järjestelmä on viimeksi nollattu.
lStop & Start -järjestelmän toiminta-aika (1WW- tai 2WW-moottorilla
sekä värinäytöllä varustetut mallit)
Näyttää kuluneen ajan, jonka moottori on ollut pysäytettynä, kunnes se
on käynnistetty uudelleen Stop & Start -järjestelmän toimesta.
lMittariston valaistuksensäädön näyttö (mustavalkonäytöllä varus-
tetut autot)
Näyttää mittariston valaistuksensäädön näytön.
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan.
7
8
