311
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

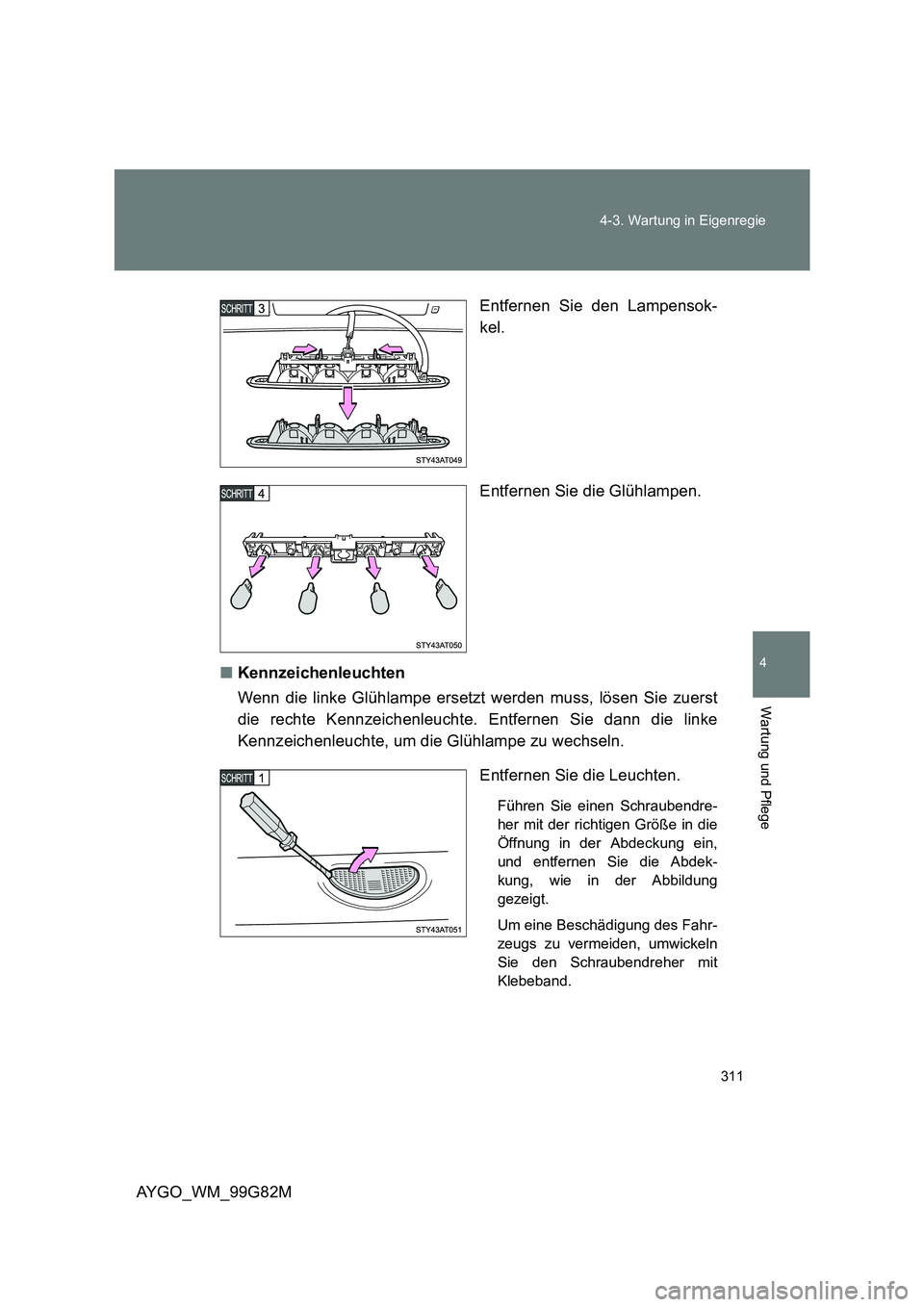

Entfernen Sie den Lampensok-
kel.
Entfernen Sie die Glühlampen.
■ Kennzeichenleuchten
Wenn die linke Glühlampe ersetzt werden muss, lösen Sie zuerst
die rechte Kennzeichenleuchte. Entfernen Sie dann die linke
Kennzeichenleuchte, um die Glühlampe zu wechseln.
Entfernen Sie die Leuchten.
Führen Sie einen Schraubendre-
her mit der richtigen Größe in die
Öffnung in der Abdeckung ein,
und entfernen Sie die Abdek-
kung, wie in der Abbildung
gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln
Sie den Schraubendreher mit
Klebeband.

312
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

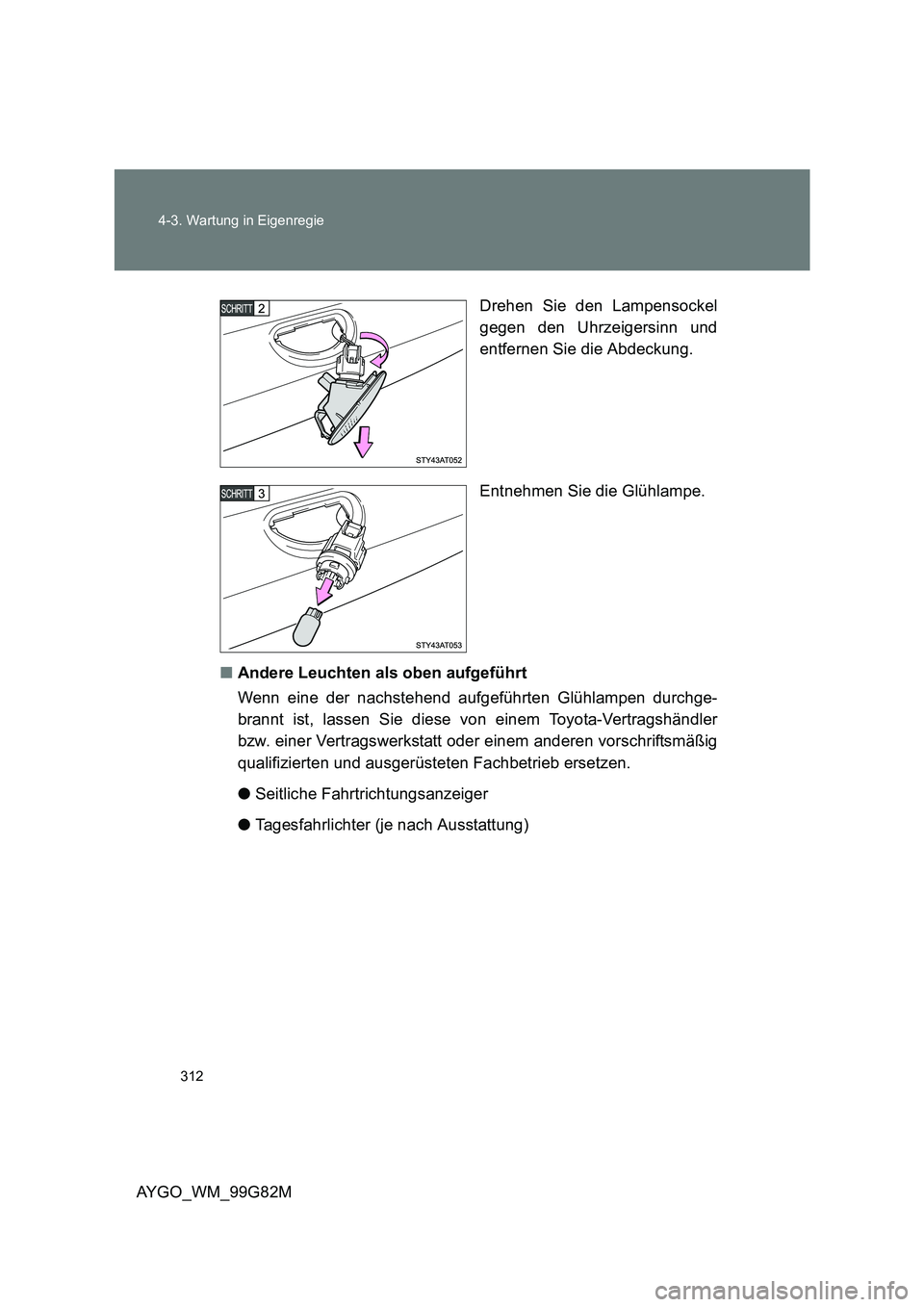

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
entfernen Sie die Abdeckung.
Entnehmen Sie die Glühlampe.
■ Andere Leuchten als oben aufgeführt
Wenn eine der nachstehend aufgeführten Glühlampen durchge-
brannt ist, lassen Sie diese von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb ersetzen.
● Seitliche Fahrtrichtungsanzeiger
● Tagesfahrlichter (je nach Ausstattung)

313
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

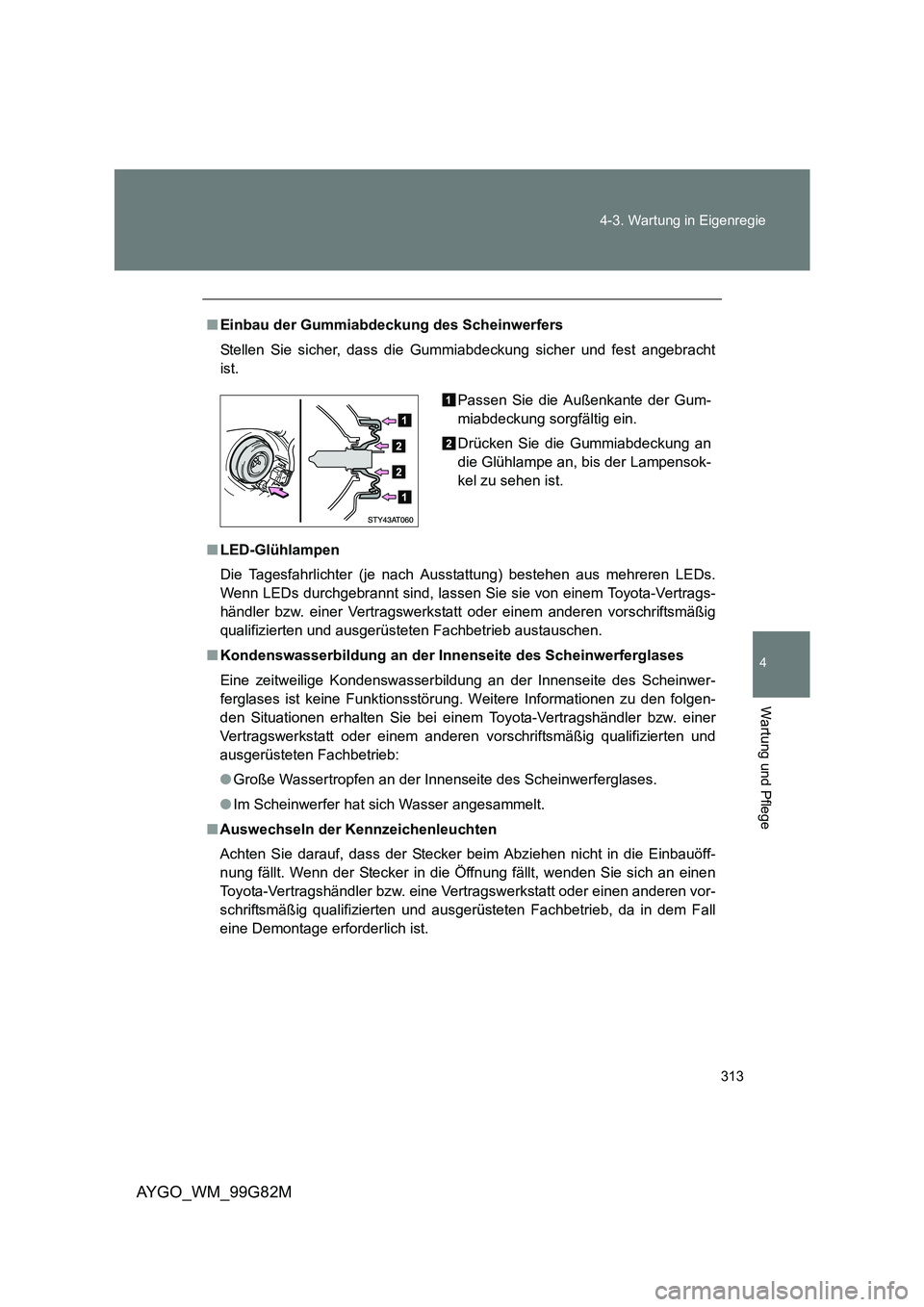

■ Einbau der Gummiabdeckung des Scheinwerfers
Stellen Sie sicher, dass die Gummiabdeckung sicher und fest angebracht
ist.
■ LED-Glühlampen
Die Tagesfahrlichter (je nach Ausstattung) bestehen aus mehreren LEDs.
Wenn LEDs durchgebrannt sind, lassen Sie sie von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb austauschen.
■ Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwer-
ferglases ist keine Funktionsstörung. Weitere Informationen zu den folgen-
den Situationen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb:
● Große Wassertropfen an der Innenseite des Scheinwerferglases.
● Im Scheinwerfer hat sich Wasser angesammelt.
■ Auswechseln der Kennzeichenleuchten
Achten Sie darauf, dass der Stecker beim Abziehen nicht in die Einbauöff-
nung fällt. Wenn der Stecker in die Öffnung fällt, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, da in dem Fall
eine Demontage erforderlich ist.
Passen Sie die Außenkante der Gum-
miabdeckung sorgfältig ein.
Drücken Sie die Gummiabdeckung an
die Glühlampe an, bis der Lampensok-
kel zu sehen ist.

314
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

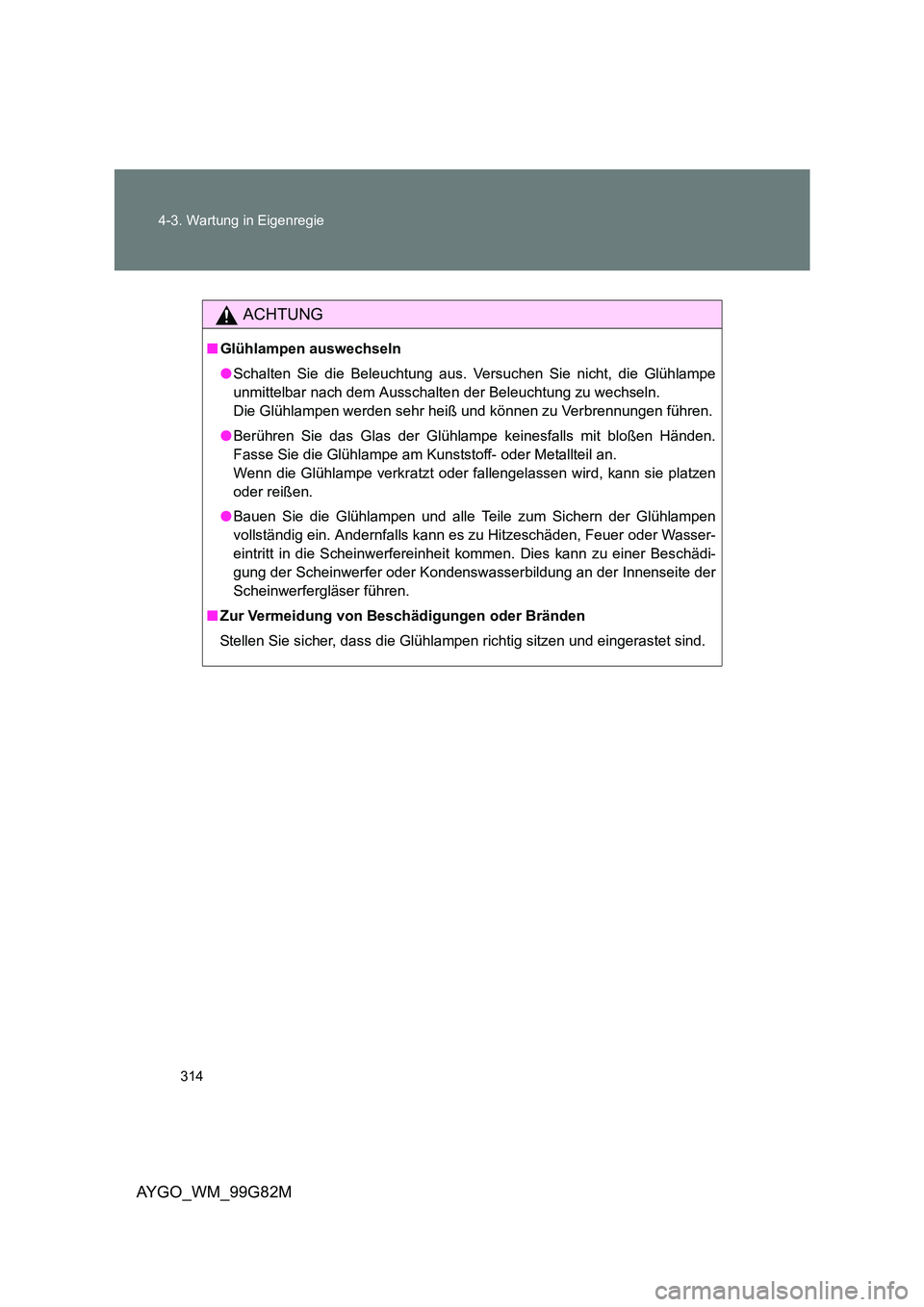

ACHTUNG
■ Glühlampen auswechseln
● Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe
unmittelbar nach dem Ausschalten der Beleuchtung zu wechseln.
Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.
● Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen.
Fasse Sie die Glühlampe am Kunststoff- oder Metallteil an.
Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie platzen
oder reißen.
● Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen
vollständig ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wasser-
eintritt in die Scheinw erfereinheit kommen. Dies kann zu einer Beschädi-
gung der Scheinwerfer oder Kondenswasserbildung an der Innenseite der
Scheinwerfergläser führen.
■ Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

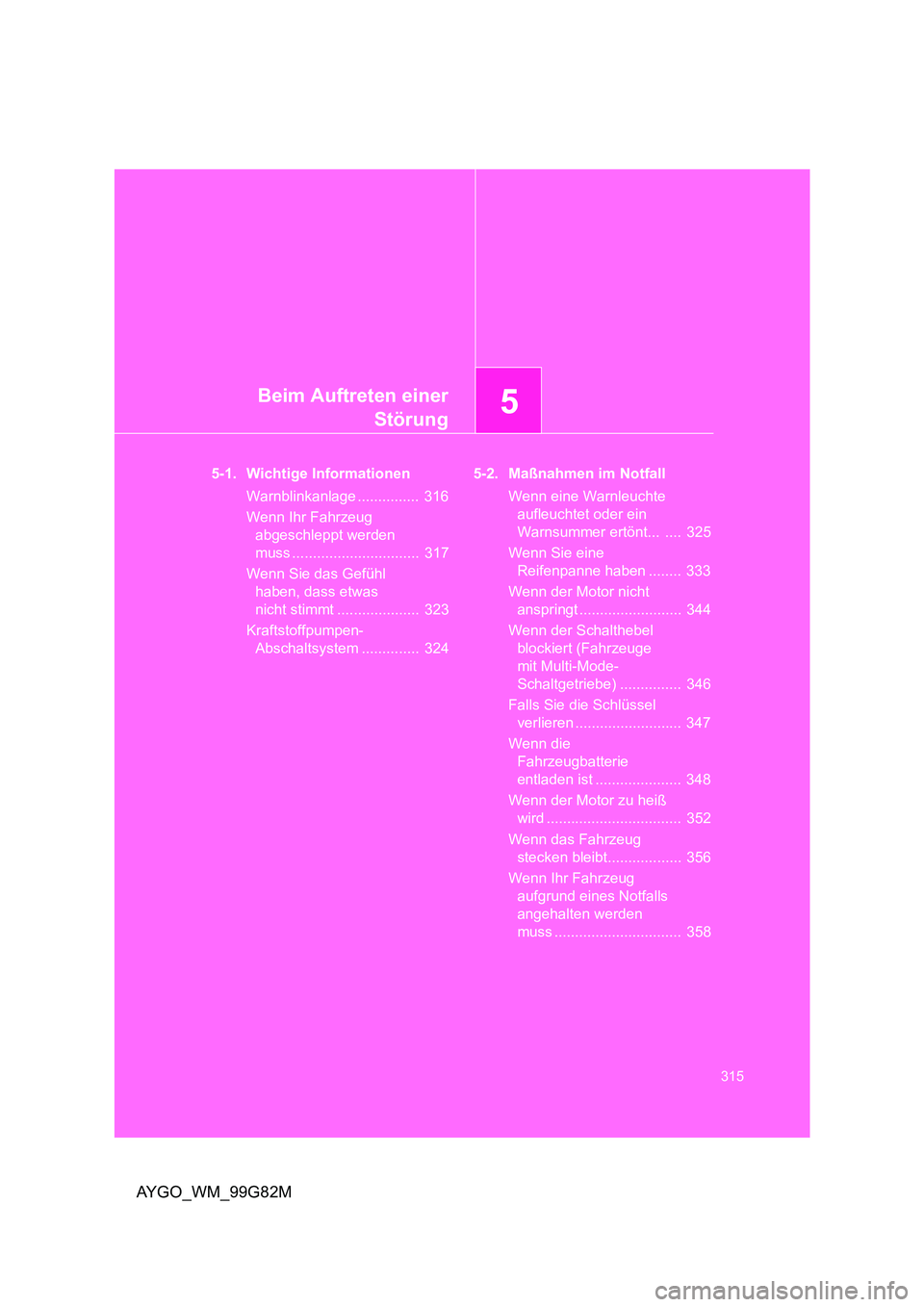

5Beim Auftreten einer
Störung
315
AYGO_WM_99G82M
5-1. Wichtige Informationen
Warnblinkanlage ............... 316
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ............................... 317
Wenn Sie das Gefühl
haben, dass etwas
nicht stimmt .................... 323
Kraftstoffpumpen-
Abschaltsystem .............. 324
5-2. Maßnahmen im Notfall
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt... .... 325
Wenn Sie eine
Reifenpanne haben ........ 333
Wenn der Motor nicht
anspringt ......................... 344
Wenn der Schalthebel
blockiert (Fahrzeuge
mit Multi-Mode-
Schaltgetriebe) ............... 346
Falls Sie die Schlüssel
verlieren .......................... 347
Wenn die
Fahrzeugbatterie
entladen ist ..................... 348
Wenn der Motor zu heiß
wird ................................. 352
Wenn das Fahrzeug
stecken bleibt.................. 356
Wenn Ihr Fahrzeug
aufgrund eines Notfalls
angehalten werden
muss ............................... 358

316
AYGO_WM_99G82M
5-1. Wichtige Informationen

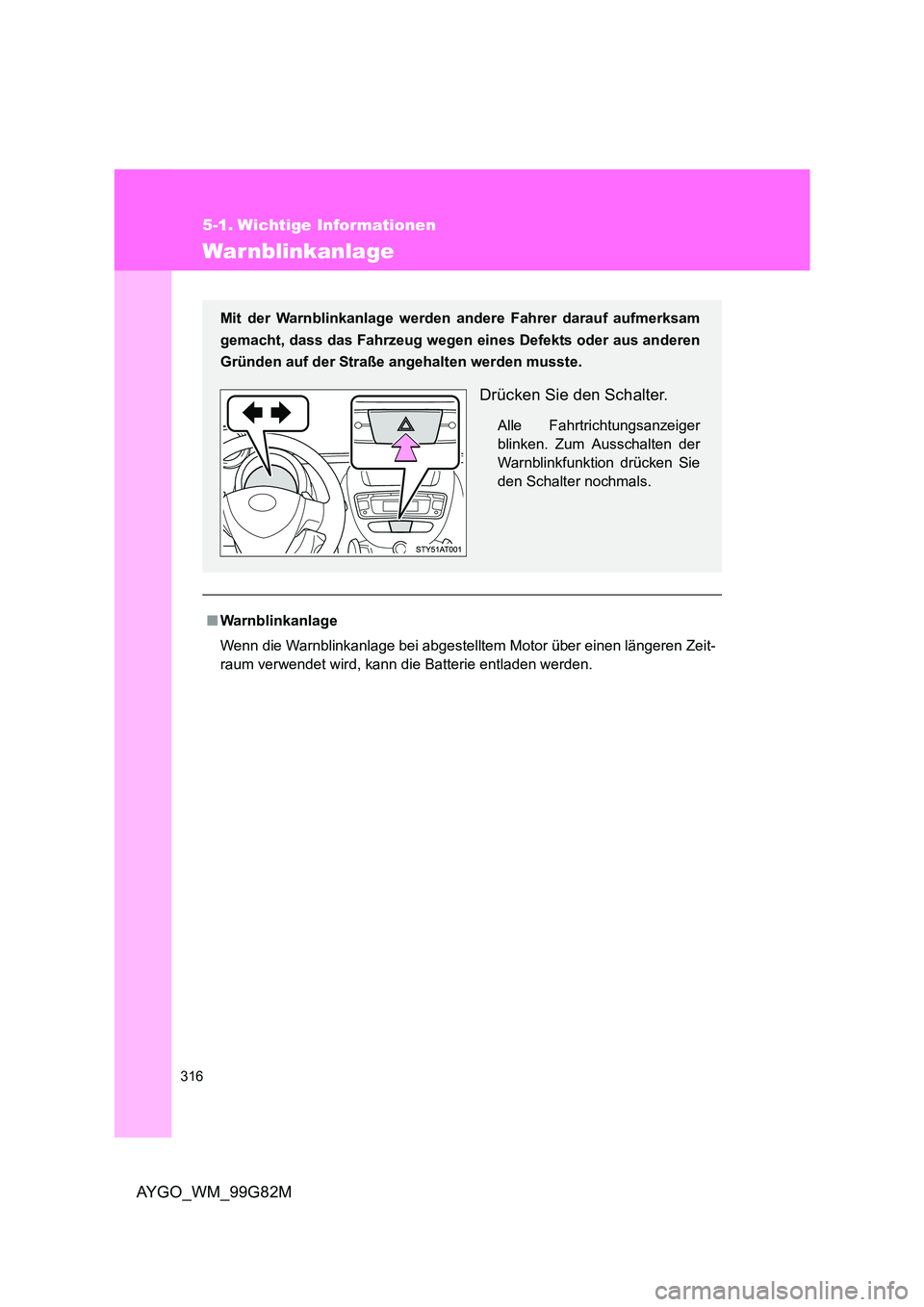

Warnblinkanlage
■Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor über einen längeren Zeit-
raum verwendet wird, kann die Batterie entladen werden.
Mit der Warnblinkanlage werden andere Fahrer darauf aufmerksam
gemacht, dass das Fahrzeug wegen eines Defekts oder aus anderen
Gründen auf der Straße angehalten werden musste.
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger
blinken. Zum Ausschalten der
Warnblinkfunktion drücken Sie
den Schalter nochmals.

5
317
5-1. Wichtige Informationen
Beim Auftreten einer Störung
AYGO_WM_99G82M

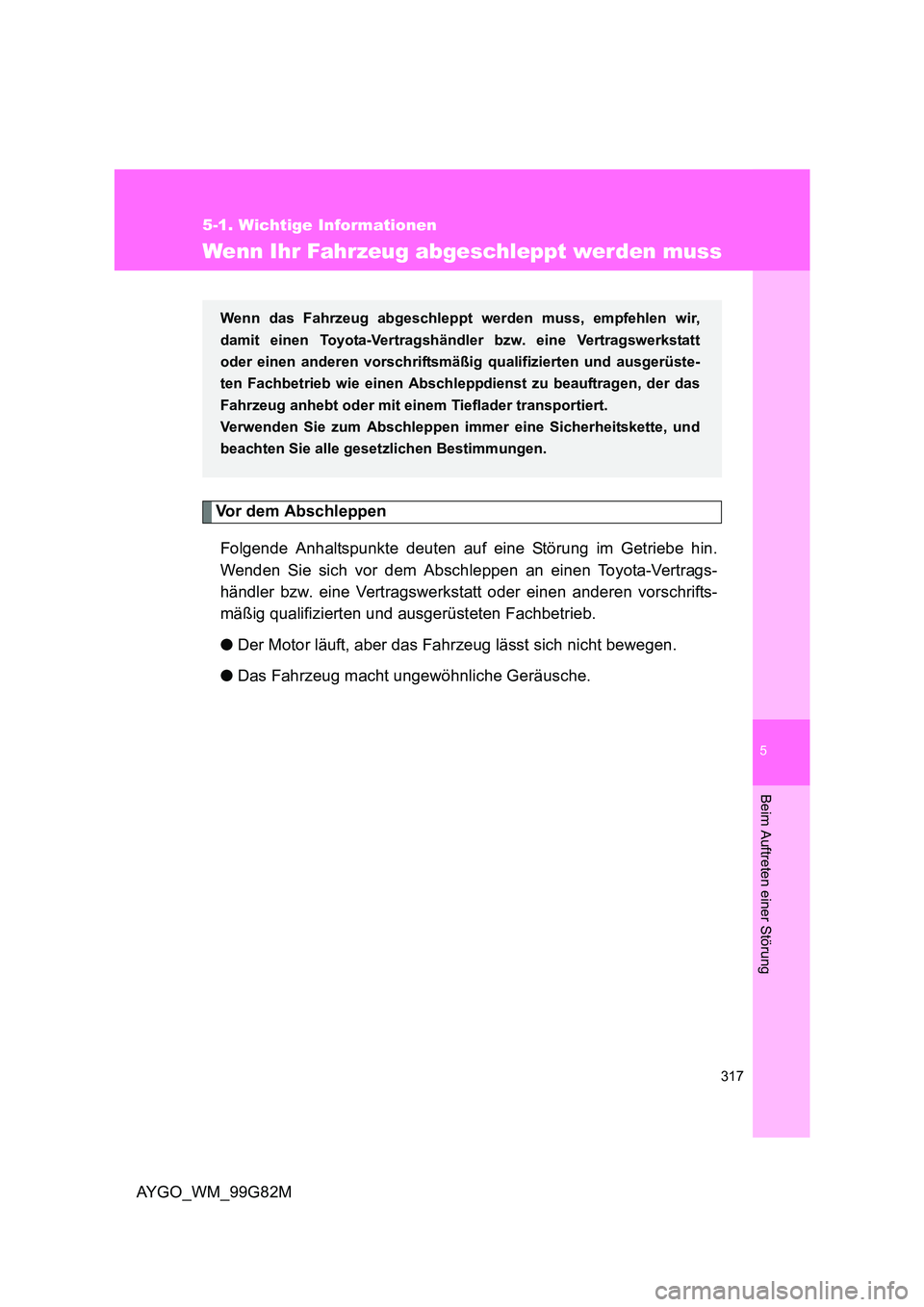

Wenn Ihr Fahrzeug abgeschleppt werden muss
Vor dem Abschleppen
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin.
Wenden Sie sich vor dem Abschleppen an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir,
damit einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb wie einen Abschleppdienst zu beauftragen, der das
Fahrzeug anhebt oder mit einem Tieflader transportiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.

318
5-1. Wichtige Informationen
AYGO_WM_99G82M

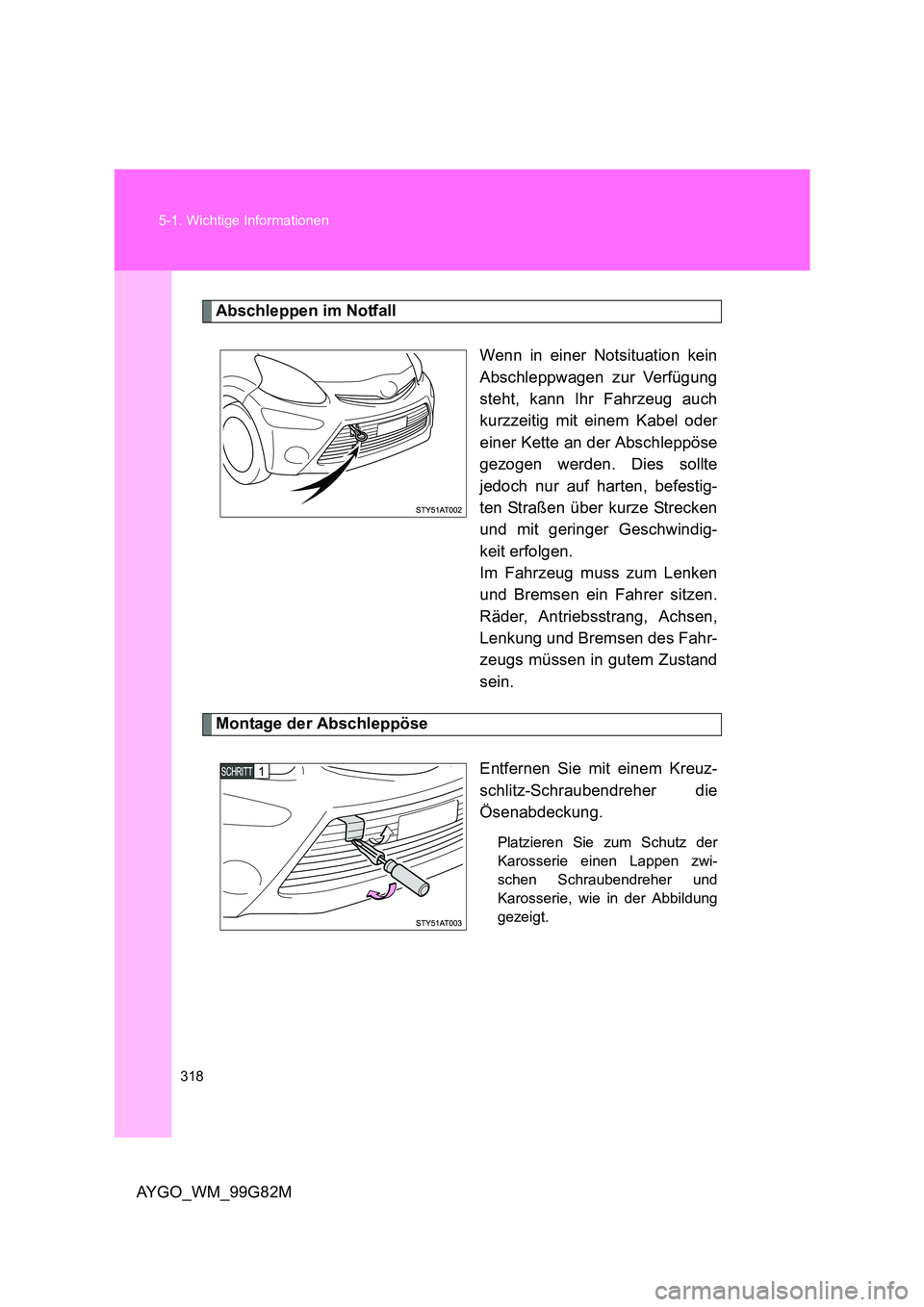

Abschleppen im Notfall
Wenn in einer Notsituation kein
Abschleppwagen zur Verfügung
steht, kann Ihr Fahrzeug auch
kurzzeitig mit einem Kabel oder
einer Kette an der Abschleppöse
gezogen werden. Dies sollte
jedoch nur auf harten, befestig-
ten Straßen über kurze Strecken
und mit geringer Geschwindig-
keit erfolgen.
Im Fahrzeug muss zum Lenken
und Bremsen ein Fahrer sitzen.
Räder, Antriebsstrang, Achsen,
Lenkung und Bremsen des Fahr-
zeugs müssen in gutem Zustand
sein.
Montage der Abschleppöse
Entfernen Sie mit einem Kreuz-
schlitz-Schraubendreher die
Ösenabdeckung.
Platzieren Sie zum Schutz der
Karosserie einen Lappen zwi-
schen Schraubendreher und
Karosserie, wie in der Abbildung
gezeigt.

5
319
5-1. Wichtige Informationen
Beim Auftreten einer Störung
AYGO_WM_99G82M
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie
sie handfest an.
Ziehen Sie die Abschleppöse mit
einem Radbolzenschlüssel
sicher fest.
Abschleppen mit einem Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug
nicht mit einem Abschleppwagen
mit Seilwinde ab, um Schäden
zu vermeiden.

320
5-1. Wichtige Informationen
AYGO_WM_99G82M

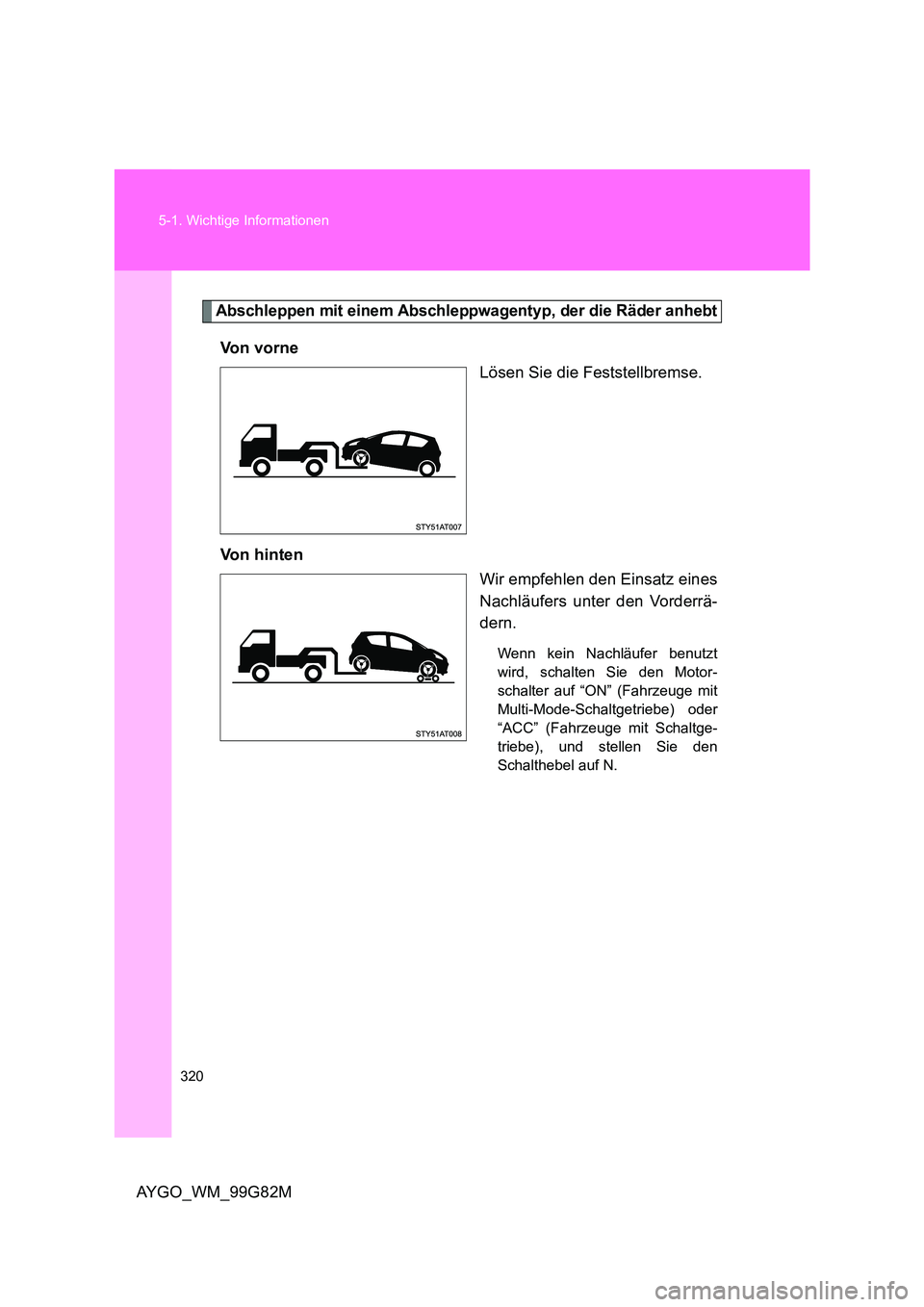

Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Vo n v o r n e
Lösen Sie die Feststellbremse.
Von hinten
Wir empfehlen den Einsatz eines
Nachläufers unter den Vorderrä-
dern.
Wenn kein Nachläufer benutzt
wird, schalten Sie den Motor-
schalter auf “ON” (Fahrzeuge mit
Multi-Mode-Schaltgetriebe) oder
“ACC” (Fahrzeuge mit Schaltge-
triebe), und stellen Sie den
Schalthebel auf N.
