271
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

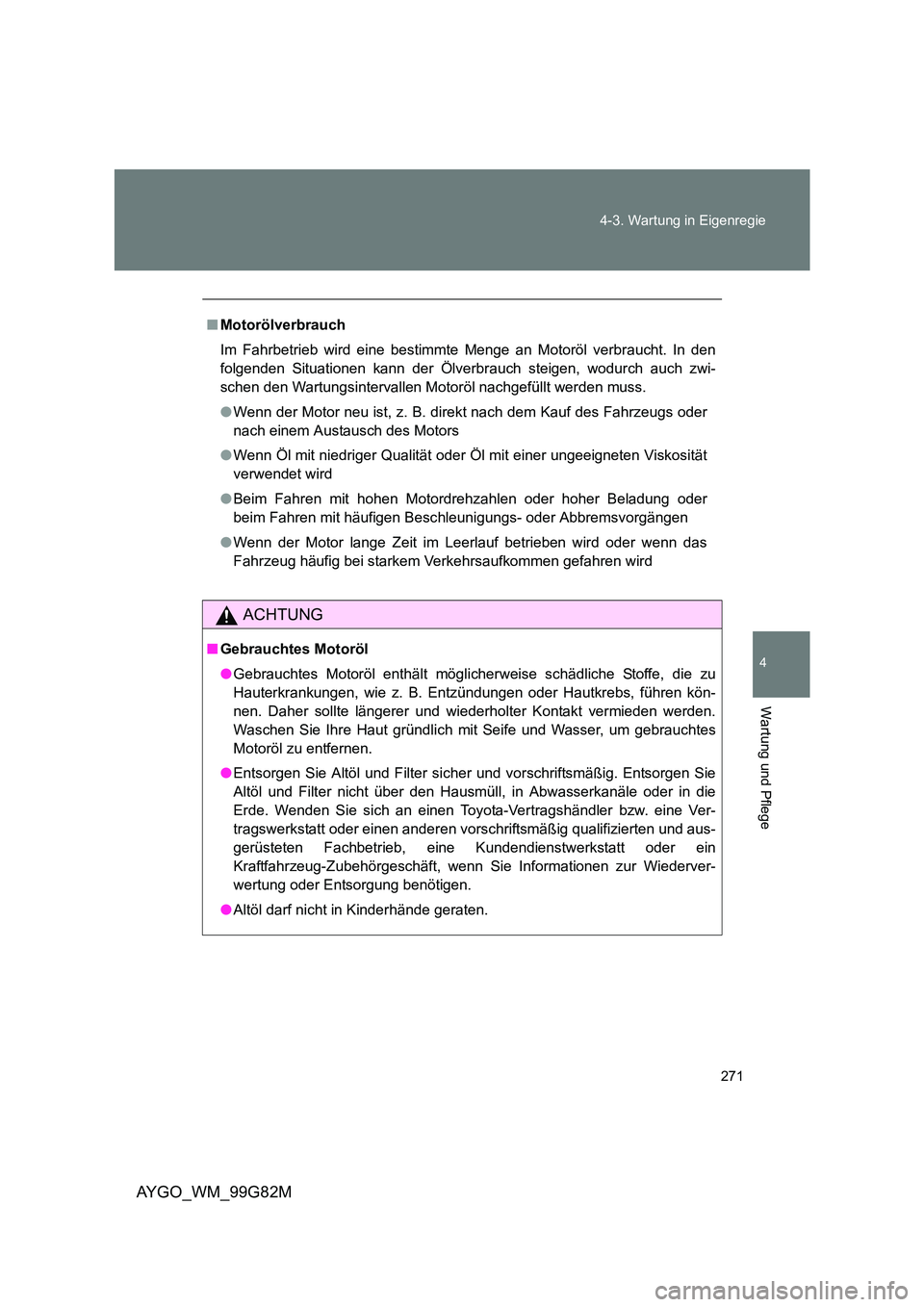

■ Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den
folgenden Situationen kann der Ölverbrauch steigen, wodurch auch zwi-
schen den Wartungsintervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder
nach einem Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität
verwendet wird
● Beim Fahren mit hohen Motordrehzahlen oder hoher Beladung oder
beim Fahren mit häufigen Besc hleunigungs- oder Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das
Fahrzeug häufig bei starkem Verkehrsaufkommen gefahren wird
ACHTUNG
■ Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu
Hauterkrankungen, wie z. B. Entzündungen oder Hautkrebs, führen kön-
nen. Daher sollte längerer und wiederholter Kontakt vermieden werden.
Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um gebrauchtes
Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie
Altöl und Filter nicht über den Hausmü ll, in Abwasserkanäle oder in die
Erde. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb, eine Kundendienstwerkstatt oder ein
Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederver-
wertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.

272
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

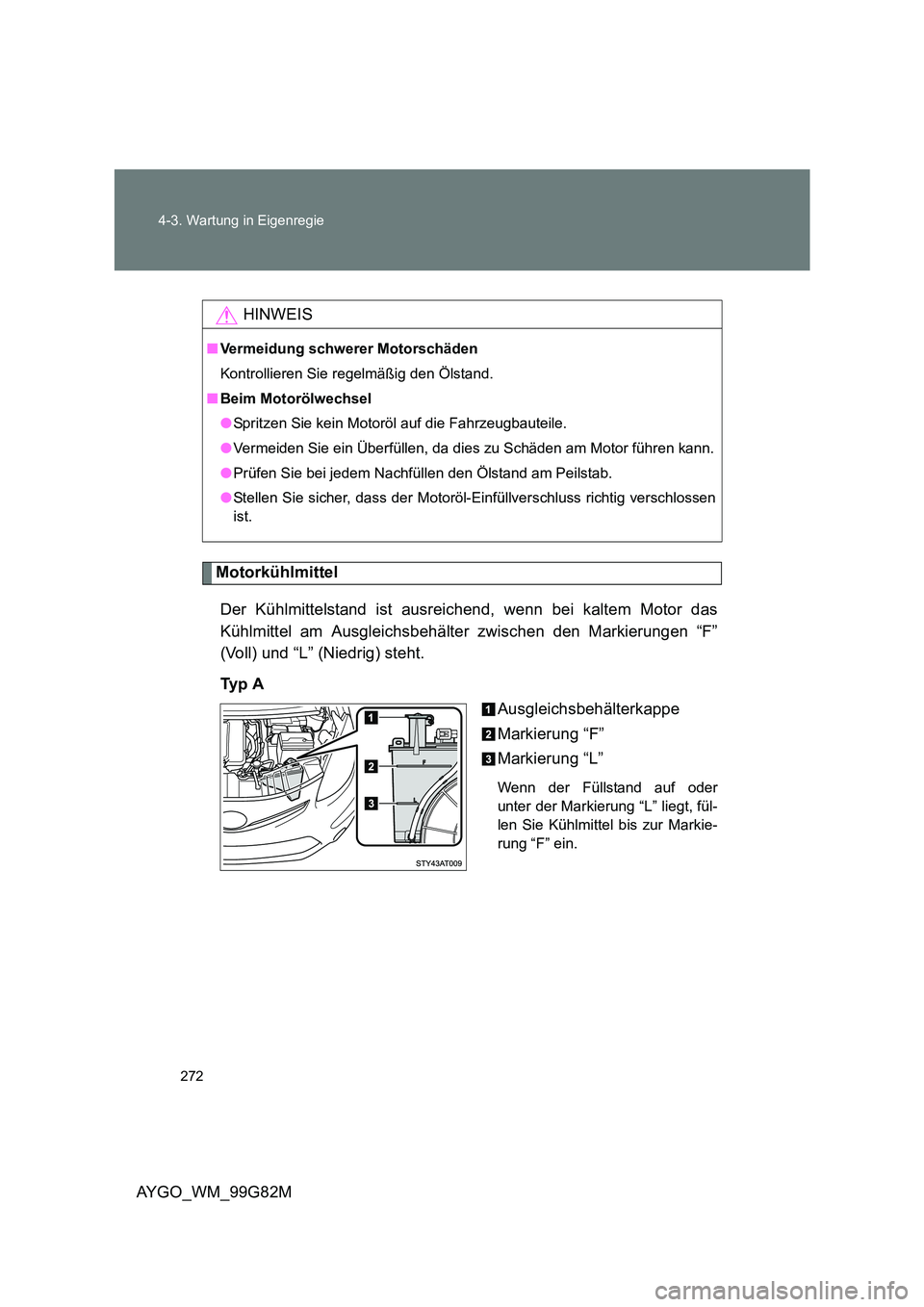

Motorkühlmittel
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das
Kühlmittel am Ausgleichsbehälter zwischen den Markierungen “F”
(Voll) und “L” (Niedrig) steht.
Ty p A
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder
unter der Markierung “L” liegt, fül-
len Sie Kühlmittel bis zur Markie-
rung “F” ein.
HINWEIS
■ Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen
ist.

273
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

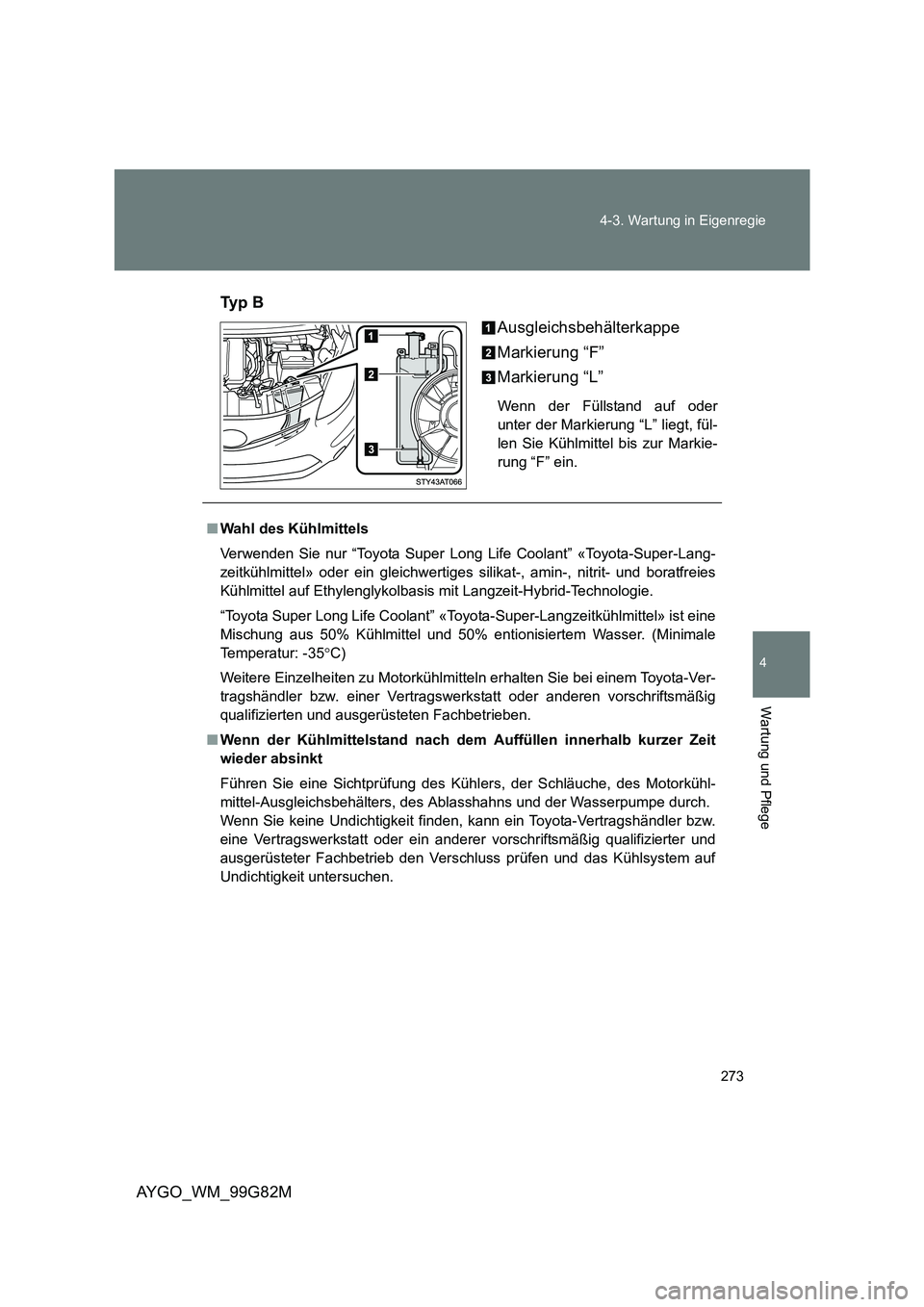

Ty p B
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder
unter der Markierung “L” liegt, fül-
len Sie Kühlmittel bis zur Markie-
rung “F” ein.
■ Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Lang-
zeitkühlmittel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies
Kühlmittel auf Ethylenglykolbas is mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toy ota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale
Temperatur: -35 °C)
Weitere Einzelheiten zu Motorkühlmittel n erhalten Sie bei einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieben.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit
wieder absinkt
Führen Sie eine Sichtprüfung des Kühl ers, der Schläuche, des Motorkühl-
mittel-Ausgleichsbehälters, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und
ausgerüsteter Fachbetrieb den Verschluss prüfen und das Kühlsystem auf
Undichtigkeit untersuchen.

274
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

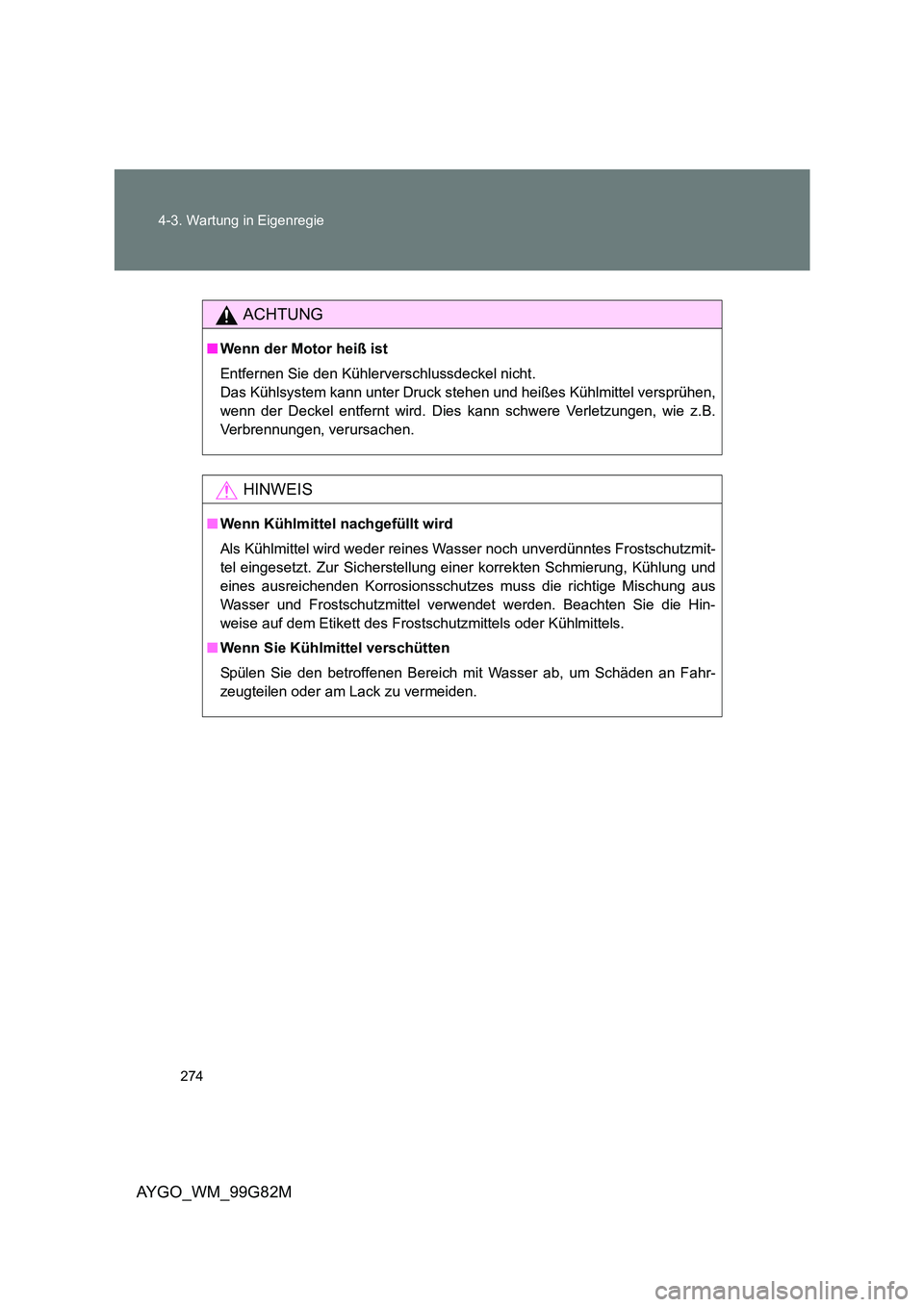

ACHTUNG
■ Wenn der Motor heiß ist
Entfernen Sie den Kühlerverschlussdeckel nicht.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen,
wenn der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B.
Verbrennungen, verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmit-
tel eingesetzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und
eines ausreichenden Korrosionsschutzes muss die richtige Mischung aus
Wasser und Frostschutzmittel verwendet werden. Beachten Sie die Hin-
weise auf dem Etikett des Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahr-
zeugteilen oder am Lack zu vermeiden.

275
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

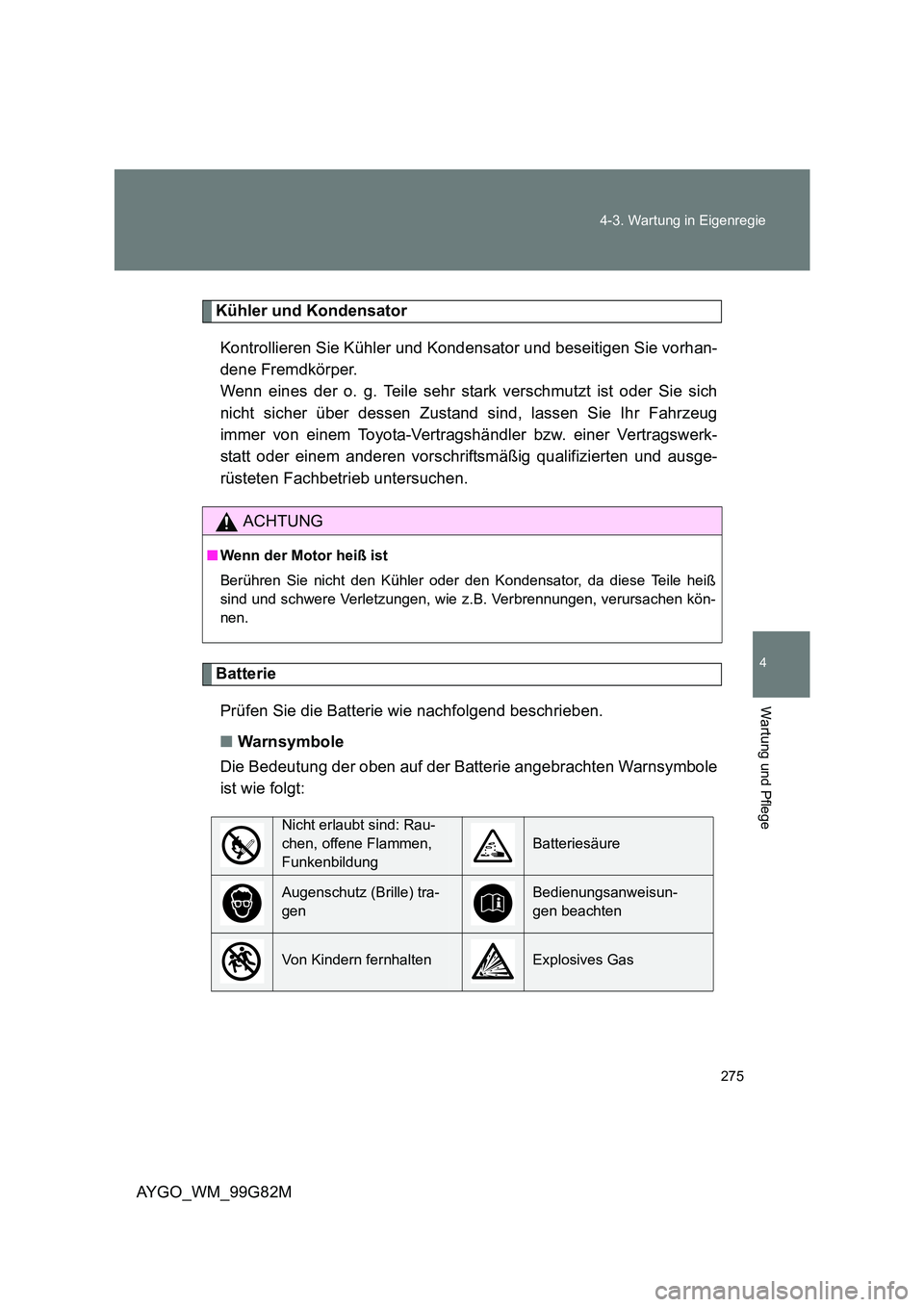

Kühler und Kondensator
Kontrollieren Sie Kühler und Kondensator und beseitigen Sie vorhan-
dene Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich
nicht sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug
immer von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb untersuchen.
Batterie
Prüfen Sie die Batterie wie nachfolgend beschrieben.
■ Warnsymbole
Die Bedeutung der oben auf der Batterie angebrachten Warnsymbole
ist wie folgt:
ACHTUNG
■ Wenn der Motor heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß
sind und schwere Verletzungen, wie z.B. Verbrennungen, verursachen kön-
nen.
Nicht erlaubt sind: Rau-
chen, offene Flammen,
Funkenbildung
Batteriesäure
Augenschutz (Brille) tra-
gen
Bedienungsanweisun-
gen beachten
Von Kindern fernhaltenExplosives Gas

276
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

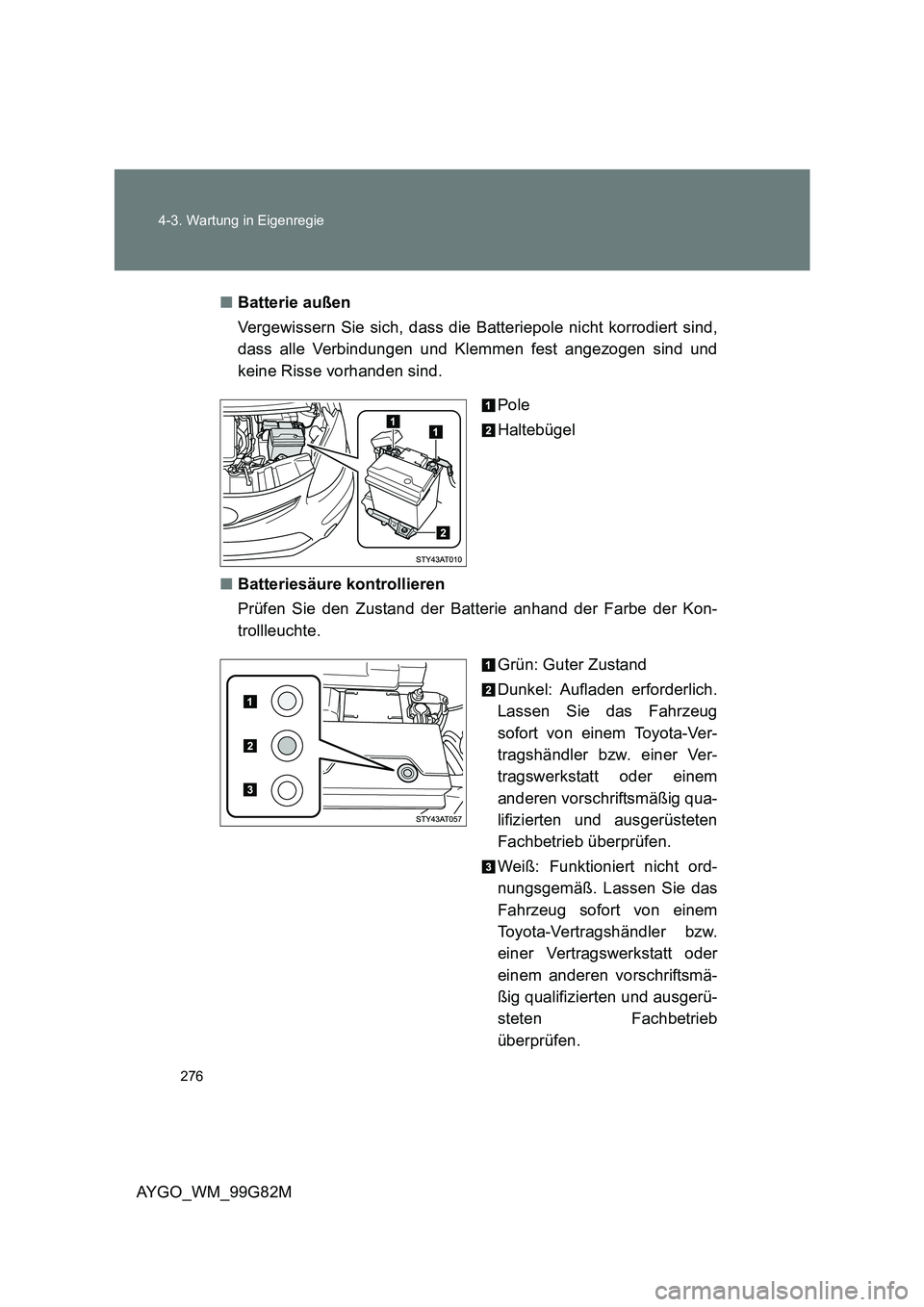

■ Batterie außen
Vergewissern Sie sich, dass die Batteriepole nicht korrodiert sind,
dass alle Verbindungen und Klemmen fest angezogen sind und
keine Risse vorhanden sind.
Pole
Haltebügel
■ Batteriesäure kontrollieren
Prüfen Sie den Zustand der Batterie anhand der Farbe der Kon-
trollleuchte.
Grün: Guter Zustand
Dunkel: Aufladen erforderlich.
Lassen Sie das Fahrzeug
sofort von einem Toyota-Ver-
tragshändler bzw. einer Ver-
tragswerkstatt oder einem
anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Weiß: Funktioniert nicht ord-
nungsgemäß. Lassen Sie das
Fahrzeug sofort von einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einem anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb
überprüfen.

277
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

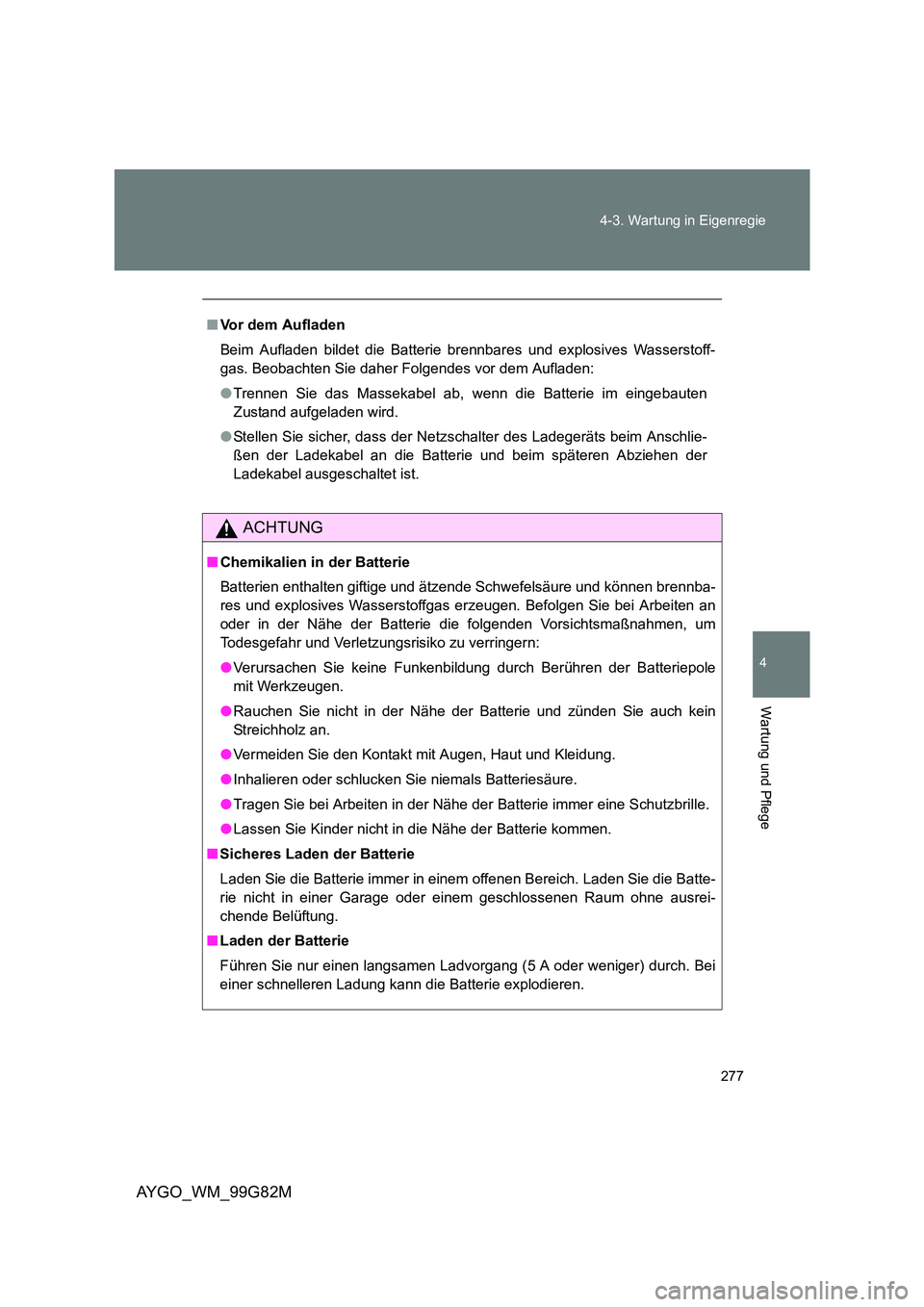

■ Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoff-
gas. Beobachten Sie daher Folgendes vor dem Aufladen:
● Trennen Sie das Massekabel ab, wenn die Batterie im eingebauten
Zustand aufgeladen wird.
● Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschlie-
ßen der Ladekabel an die Batterie und beim späteren Abziehen der
Ladekabel ausgeschaltet ist.
ACHTUNG
■ Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können brennba-
res und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an
oder in der Nähe der Batterie die folgenden Vorsichtsmaßnahmen, um
Todesgefahr und Verletzungsrisiko zu verringern:
● Verursachen Sie keine Funkenbildung durch Berühren der Batteriepole
mit Werkzeugen.
● Rauchen Sie nicht in der Nähe der Batterie und zünden Sie auch kein
Streichholz an.
● Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
● Inhalieren oder schlucken Sie niemals Batteriesäure.
● Tragen Sie bei Arbeiten in der Nähe der Batterie immer eine Schutzbrille.
● Lassen Sie Kinder nicht in die Nähe der Batterie kommen.
■ Sicheres Laden der Batterie
Laden Sie die Batterie immer in einem offenen Bereich. Laden Sie die Batte-
rie nicht in einer Garage oder einem geschlossenen Raum ohne ausrei-
chende Belüftung.
■ Laden der Batterie
Führen Sie nur einen langsamen Ladvor gang (5 A oder weniger) durch. Bei
einer schnelleren Ladung kann die Batterie explodieren.

278
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

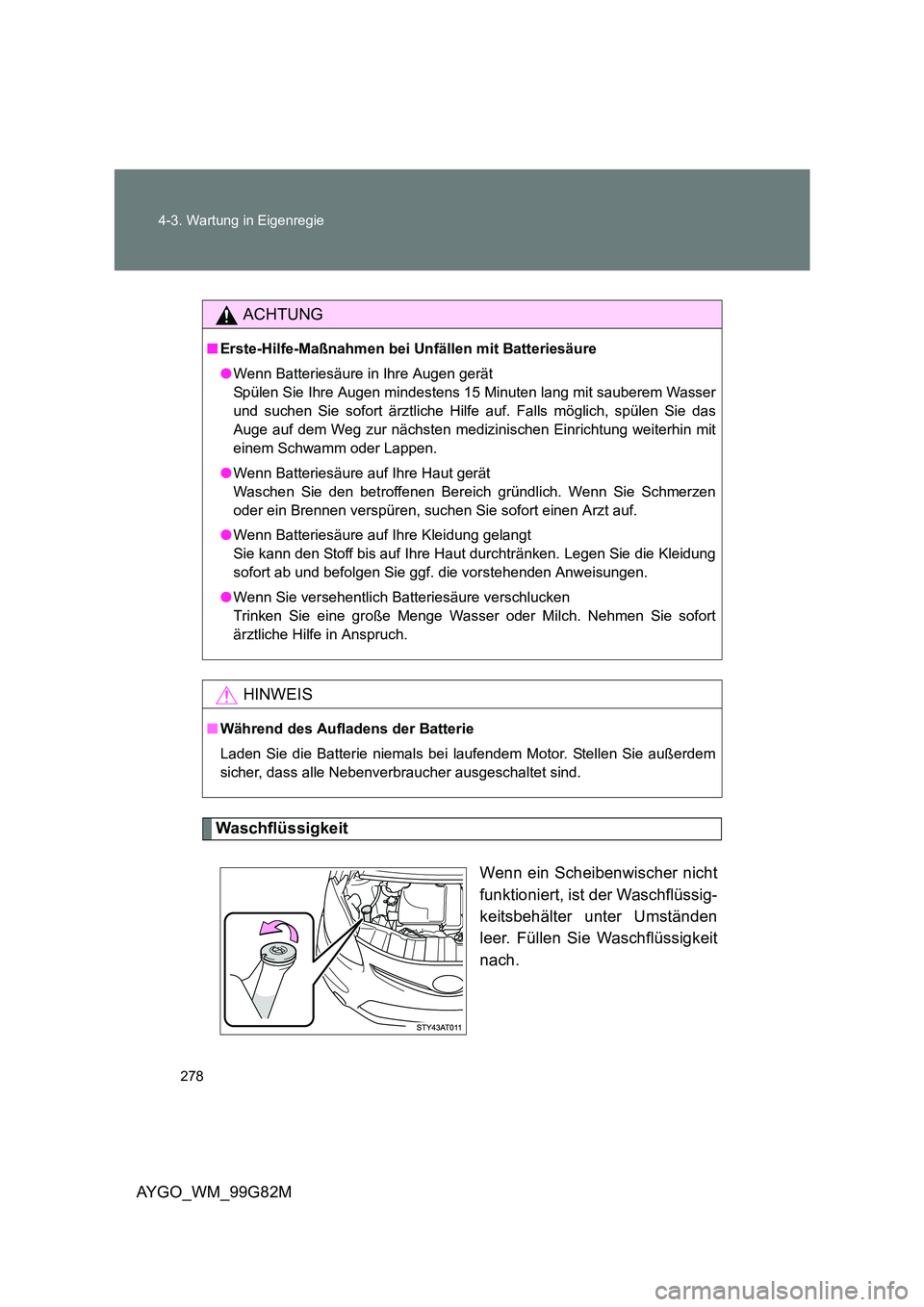

Waschflüssigkeit
Wenn ein Scheibenwischer nicht
funktioniert, ist der Waschflüssig-
keitsbehälter unter Umständen
leer. Füllen Sie Waschflüssigkeit
nach.
ACHTUNG
■ Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
● Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser
und suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das
Auge auf dem Weg zur nächsten medizinischen Einrichtung weiterhin mit
einem Schwamm oder Lappen.
● Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen
oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung
sofort ab und befolgen Sie ggf. die vorstehenden Anweisungen.
● Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort
ärztliche Hilfe in Anspruch.
HINWEIS
■ Während des Aufladens der Batterie
Laden Sie die Batterie niemals bei laufendem Motor. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.

279
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99G82M

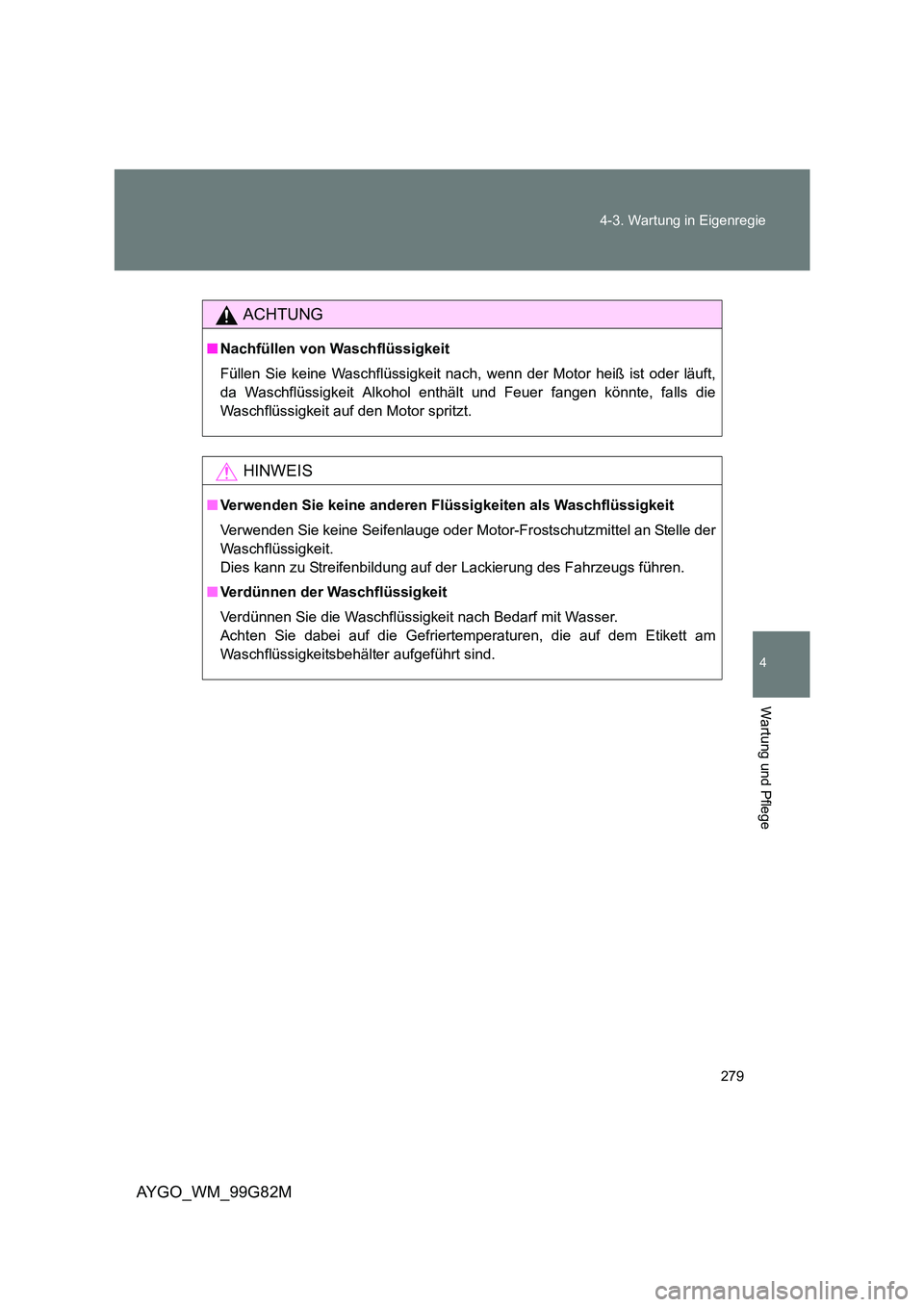

ACHTUNG
■ Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft,
da Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, falls die
Waschflüssigkeit auf den Motor spritzt.
HINWEIS
■ Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motor-Frostschutzmittel an Stelle der
Waschflüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.
■ Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Achten Sie dabei auf die Gefriertemperaturen, die auf dem Etikett am
Waschflüssigkeitsbehälter aufgeführt sind.

280
4-3. Wartung in Eigenregie
AYGO_WM_99G82M

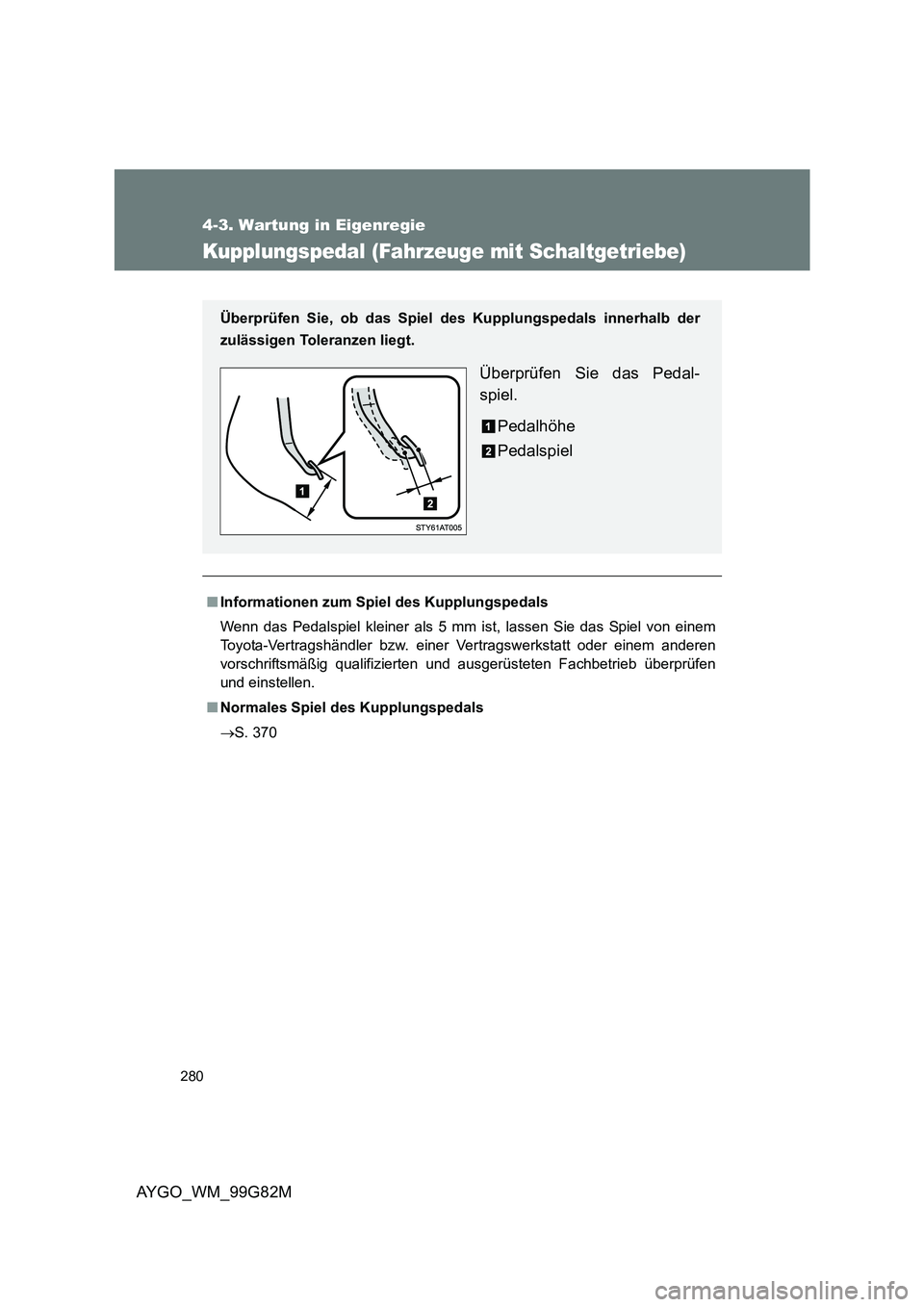

Kupplungspedal (Fahrzeuge mit Schaltgetriebe)
■Informationen zum Spiel des Kupplungspedals
Wenn das Pedalspiel kleiner als 5 mm ist, lassen Sie das Spiel von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen
und einstellen.
■ Normales Spiel des Kupplungspedals
→ S. 370
Überprüfen Sie, ob das Spiel des Kupplungspedals innerhalb der
zulässigen Toleranzen liegt.
Überprüfen Sie das Pedal-
spiel.
Pedalhöhe
Pedalspiel
