TOYOTA AYGO 2014 Manuale duso (in Italian)

81
1
1-7. Informazioni sulla sicurezza
Prima di mettersi alla guida
AYGO_WL_99G84L

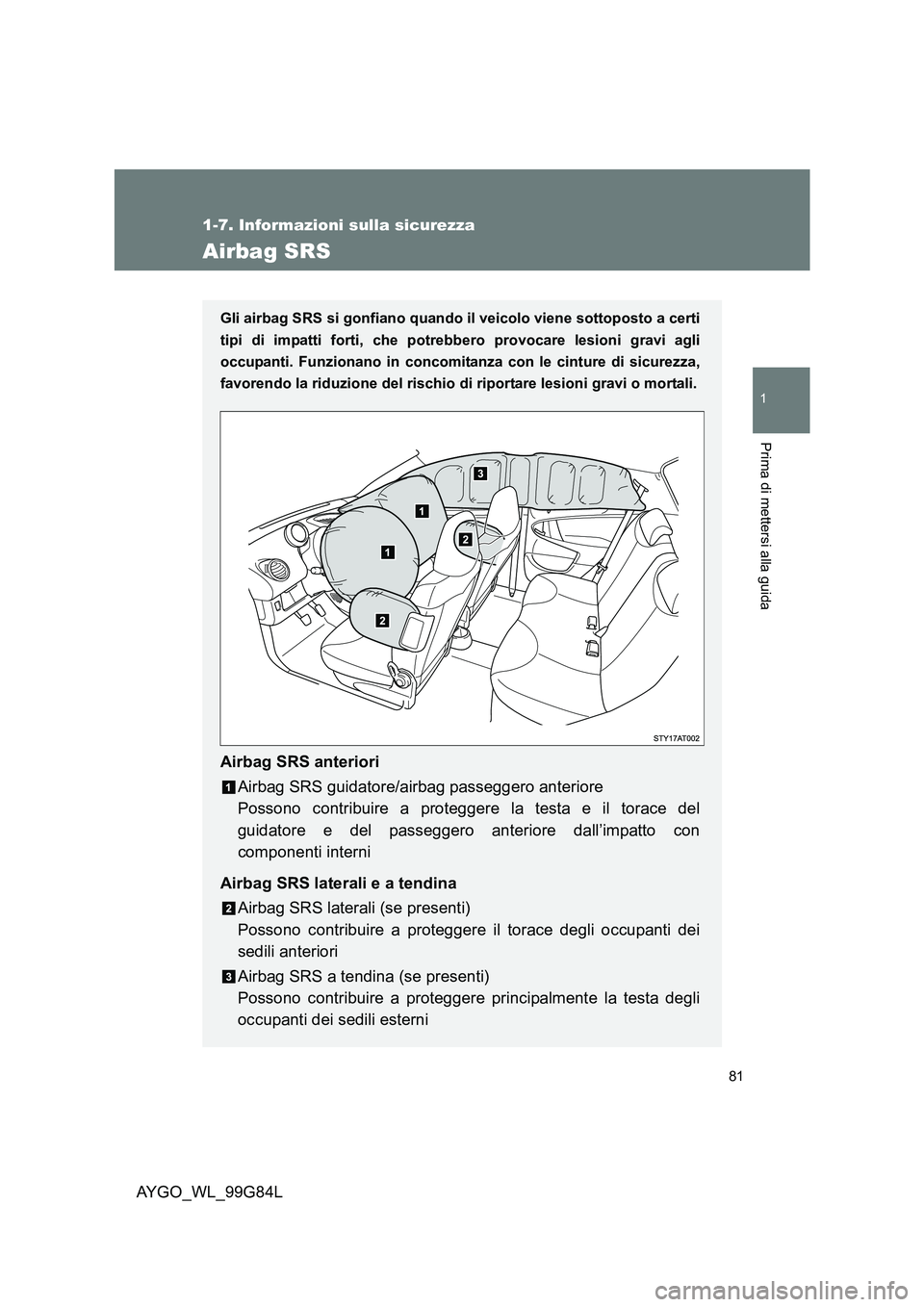

Airbag SRS
Gli airbag SRS si gonfiano quando il veicolo viene sottoposto a certi
tipi di impatti forti, che potrebbero provocare lesioni gravi agli
occupanti. Funzionano in concomitanza con le cinture di sicurezza,
favorendo la riduzione del rischio di riportare lesioni gravi o mortali.
Airbag SRS anteriori
Airbag SRS guidatore/airbag passeggero anteriore
Possono contribuire a proteggere la testa e il torace del
guidatore e del passeggero anteriore dall’impatto con
componenti interni
Airbag SRS laterali e a tendina
Airbag SRS laterali (se presenti)
Possono contribuire a proteggere il torace degli occupanti dei
sedili anteriori
Airbag SRS a tendina (se presenti)
Possono contribuire a proteggere principalmente la testa degli
occupanti dei sedili esterni

82
1-7. Informazioni sulla sicurezza
AYGO_WL_99G84L

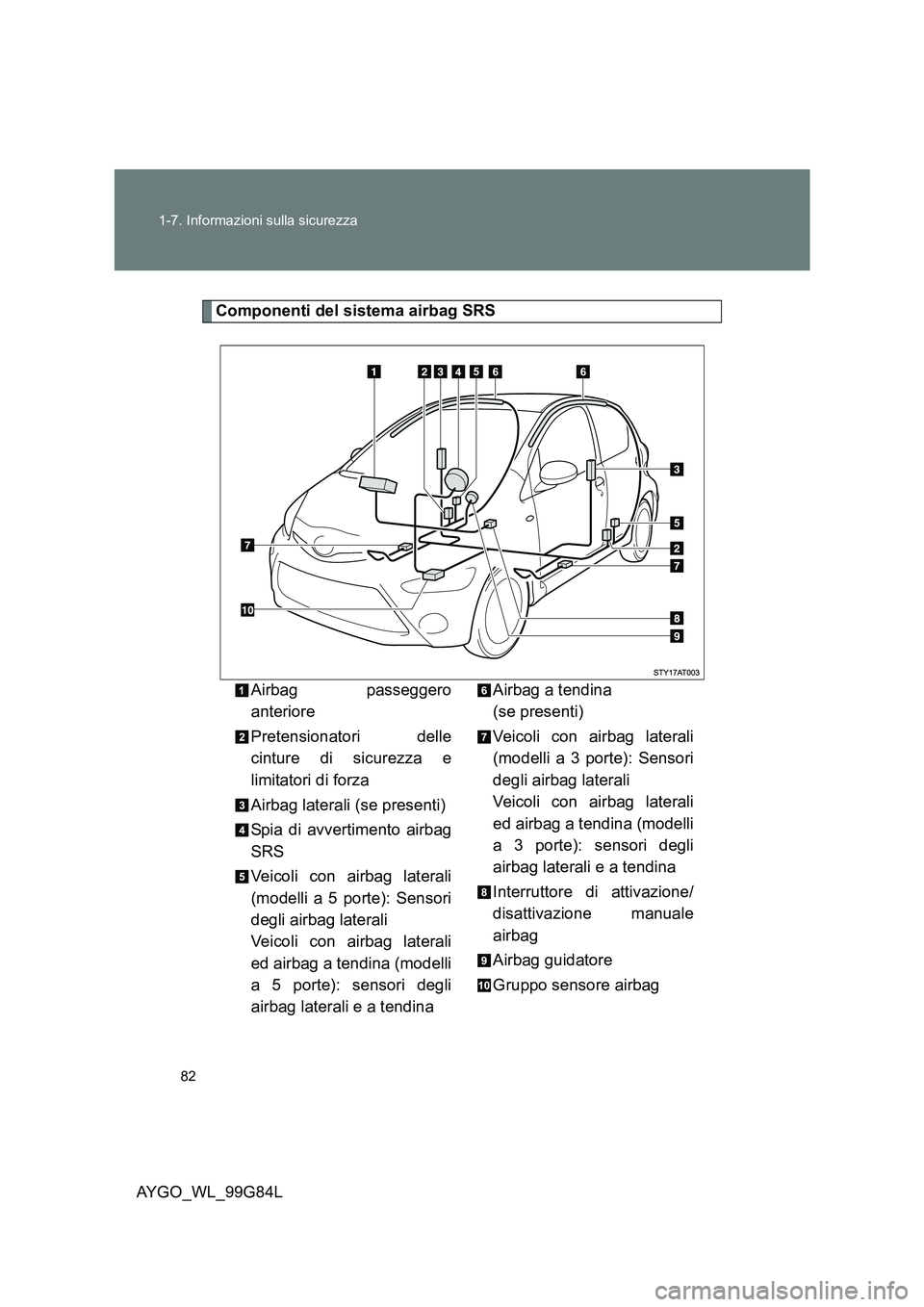

Componenti del sistema airbag SRS
Airbag passeggero
anteriore
Pretensionatori delle
cinture di sicurezza e
limitatori di forza
Airbag laterali (se presenti)
Spia di avvertimento airbag
SRS
Veicoli con airbag laterali
(modelli a 5 porte): Sensori
degli airbag laterali
Veicoli con airbag laterali
ed airbag a tendina (modelli
a 5 porte): sensori degli
airbag laterali e a tendina
Airbag a tendina
(se presenti)
Veicoli con airbag laterali
(modelli a 3 porte): Sensori
degli airbag laterali
Veicoli con airbag laterali
ed airbag a tendina (modelli
a 3 porte): sensori degli
airbag laterali e a tendina
Interruttore di attivazione/
disattivazione manuale
airbag
Airbag guidatore
Gruppo sensore airbag

83
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
AYGO_WL_99G84L

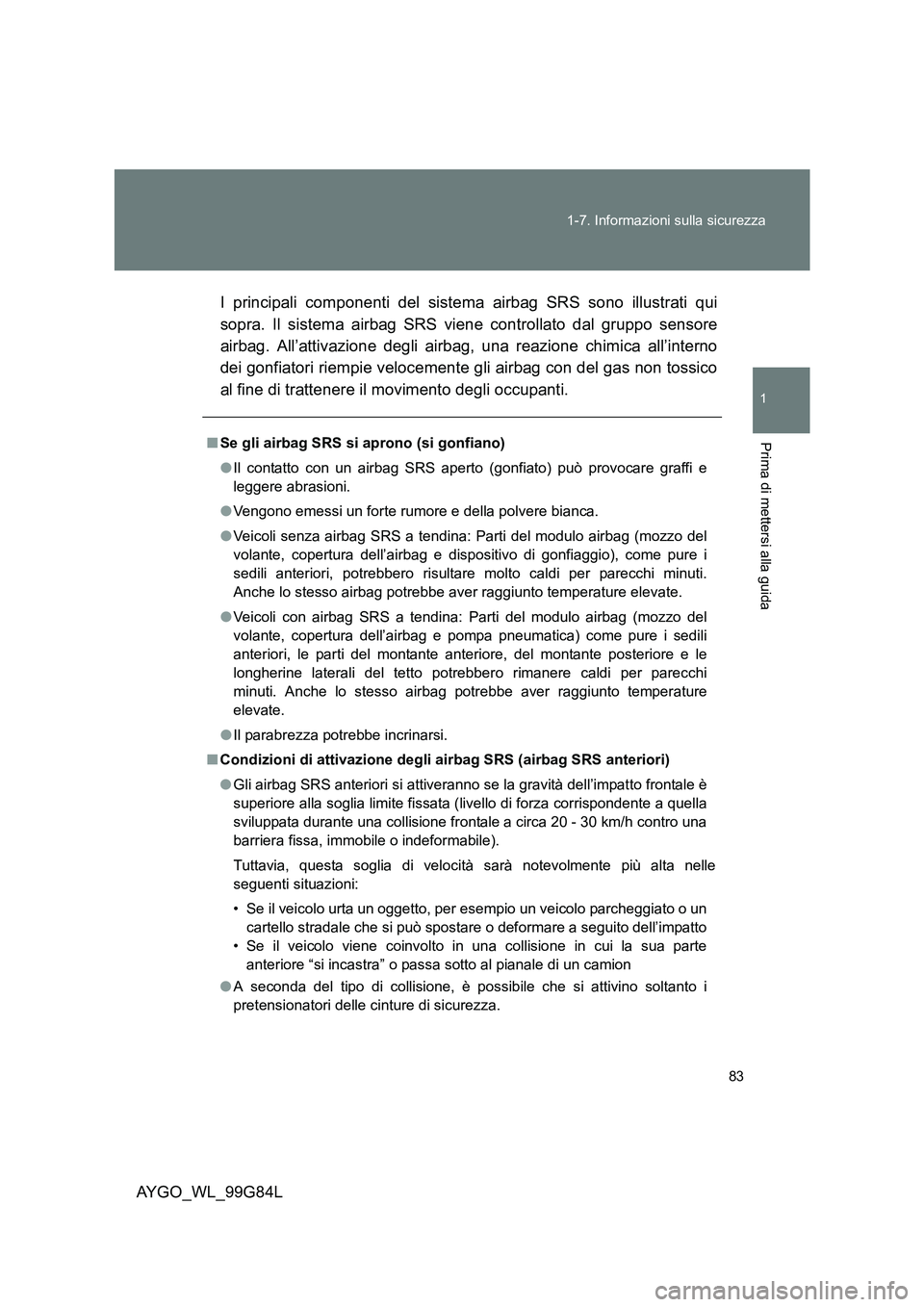

I principali componenti del sistema airbag SRS sono illustrati qui
sopra. Il sistema airbag SRS viene controllato dal gruppo sensore
airbag. All’attivazione degli airbag, una reazione chimica all’interno
dei gonfiatori riempie velocemente gli airbag con del gas non tossico
al fine di trattenere il movimento degli occupanti.
■ Se gli airbag SRS si aprono (si gonfiano)
● Il contatto con un airbag SRS aperto (gonfiato) può provocare graffi e
leggere abrasioni.
● Vengono emessi un forte rumore e della polvere bianca.
● Veicoli senza airbag SRS a tendina: Parti del modulo airbag (mozzo del
volante, copertura dell’airbag e dispositivo di gonfiaggio), come pure i
sedili anteriori, potrebbero risultare molto caldi per parecchi minuti.
Anche lo stesso airbag potrebbe aver raggiunto temperature elevate.
● Veicoli con airbag SRS a tendina: Parti del modulo airbag (mozzo del
volante, copertura dell’airbag e pompa pneumatica) come pure i sedili
anteriori, le parti del montante anteriore, del montante posteriore e le
longherine laterali del tetto potrebbero rimanere caldi per parecchi
minuti. Anche lo stesso airbag potrebbe aver raggiunto temperature
elevate.
● Il parabrezza potrebbe incrinarsi.
■ Condizioni di attivazione degli airbag SRS (airbag SRS anteriori)
● Gli airbag SRS anteriori si attiveranno se la gravità dell’impatto frontale è
superiore alla soglia limite fissata (livello di forza corrispondente a quella
sviluppata durante una collisione frontale a circa 20 - 30 km/h contro una
barriera fissa, immobile o indeformabile).
Tuttavia, questa soglia di velocità sarà notevolmente più alta nelle
seguenti situazioni:
• Se il veicolo urta un oggetto, per esempio un veicolo parcheggiato o un
cartello stradale che si può spostare o deformare a seguito dell’impatto
• Se il veicolo viene coinvolto in una collisione in cui la sua parte
anteriore “si incastra” o passa sotto al pianale di un camion
● A seconda del tipo di collisione, è possibile che si attivino soltanto i
pretensionatori delle cinture di sicurezza.

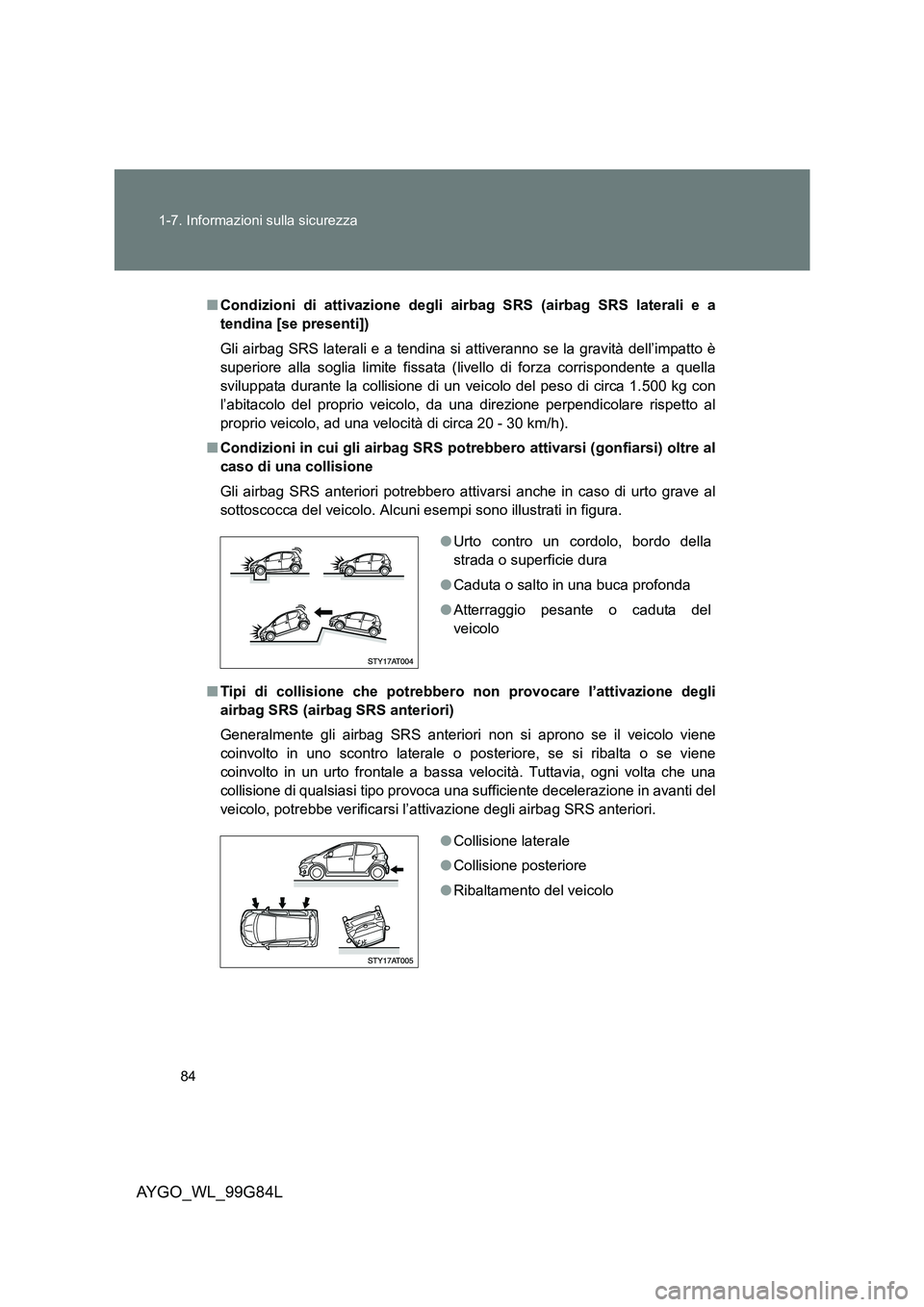

84
1-7. Informazioni sulla sicurezza
AYGO_WL_99G84L
■ Condizioni di attivazione degli airbag SRS (airbag SRS laterali e a
tendina [se presenti])
Gli airbag SRS laterali e a tendina si attiveranno se la gravità dell’impatto è
superiore alla soglia limite fissat a (livello di forza corrispondente a quella
sviluppata durante la collisione di un veicolo del peso di circa 1.500 kg con
l’abitacolo del proprio veicolo, da una direzione perpendicolare rispetto al
proprio veicolo, ad una velocità di circa 20 - 30 km/h).
■ Condizioni in cui gli airbag SRS potrebbero attivarsi (gonfiarsi) oltre al
caso di una collisione
Gli airbag SRS anteriori potrebbero attivarsi anche in caso di urto grave al
sottoscocca del veicolo. Alcuni esempi sono illustrati in figura.
■ Tipi di collisione che potrebbero non provocare l’attivazione degli
airbag SRS (airbag SRS anteriori)
Generalmente gli airbag SRS anteriori non si aprono se il veicolo viene
coinvolto in uno scontro laterale o posteriore, se si ribalta o se viene
coinvolto in un urto frontale a bassa velocità. Tuttavia, ogni volta che una
collisione di qualsiasi tipo provoca una sufficiente decelerazione in avanti del
veicolo, potrebbe verificarsi l’attivazione degli airbag SRS anteriori.
● Urto contro un cordolo, bordo della
strada o superficie dura
● Caduta o salto in una buca profonda
● Atterraggio pesante o caduta del
veicolo
● Collisione laterale
● Collisione posteriore
● Ribaltamento del veicolo

85
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
AYGO_WL_99G84L

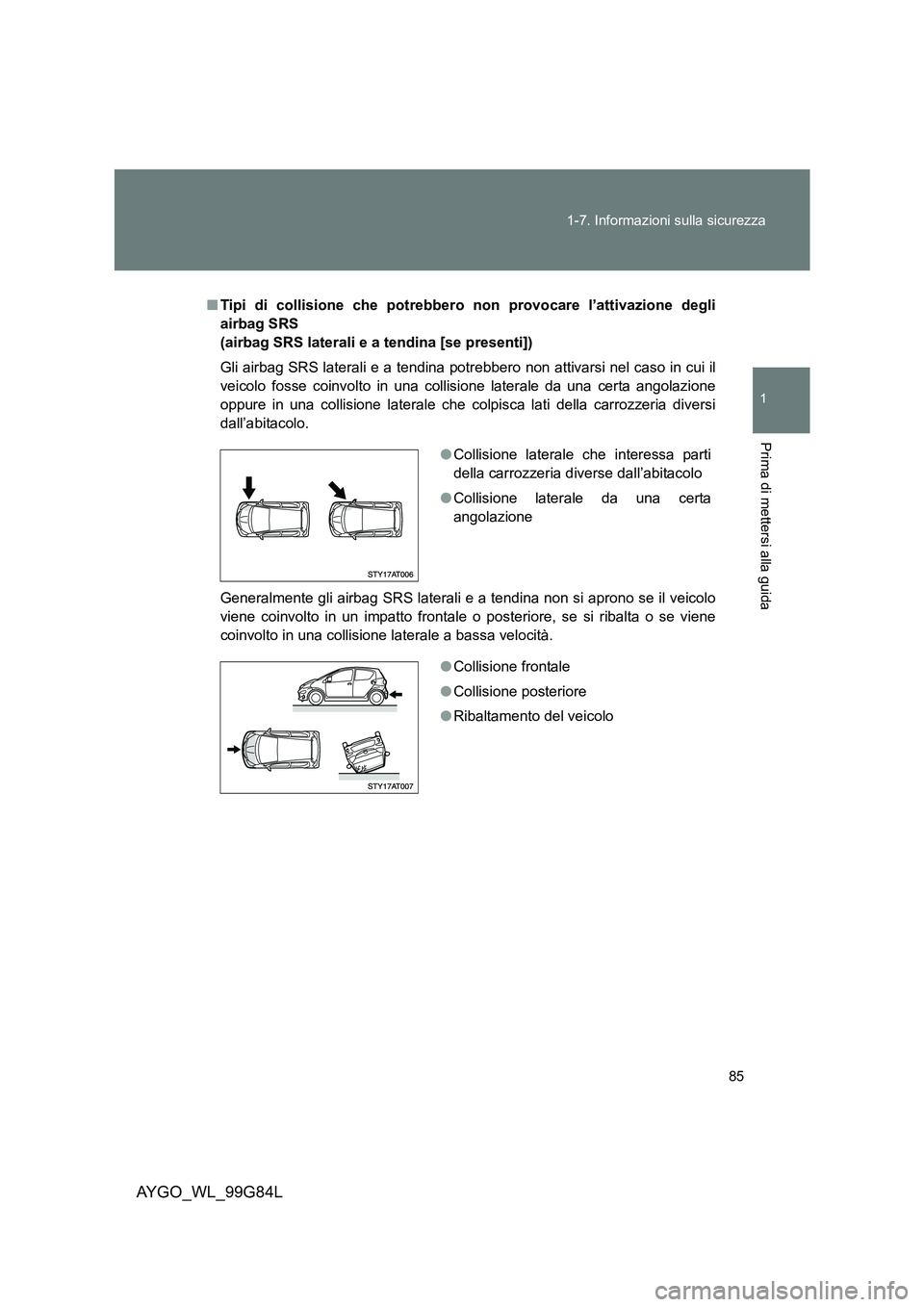

■ Tipi di collisione che potrebbero non provocare l’attivazione degli
airbag SRS
(airbag SRS laterali e a tendina [se presenti])
Gli airbag SRS laterali e a tendina potrebbero non attivarsi nel caso in cui il
veicolo fosse coinvolto in una collisione laterale da una certa angolazione
oppure in una collisione laterale che colpisca lati della carrozzeria diversi
dall’abitacolo.
Generalmente gli airbag SRS laterali e a tendina non si aprono se il veicolo
viene coinvolto in un impatto frontale o posteriore, se si ribalta o se viene
coinvolto in una collisione laterale a bassa velocità.
● Collisione laterale che interessa parti
della carrozzeria diverse dall’abitacolo
● Collisione laterale da una certa
angolazione
● Collisione frontale
● Collisione posteriore
● Ribaltamento del veicolo

86
1-7. Informazioni sulla sicurezza
AYGO_WL_99G84L

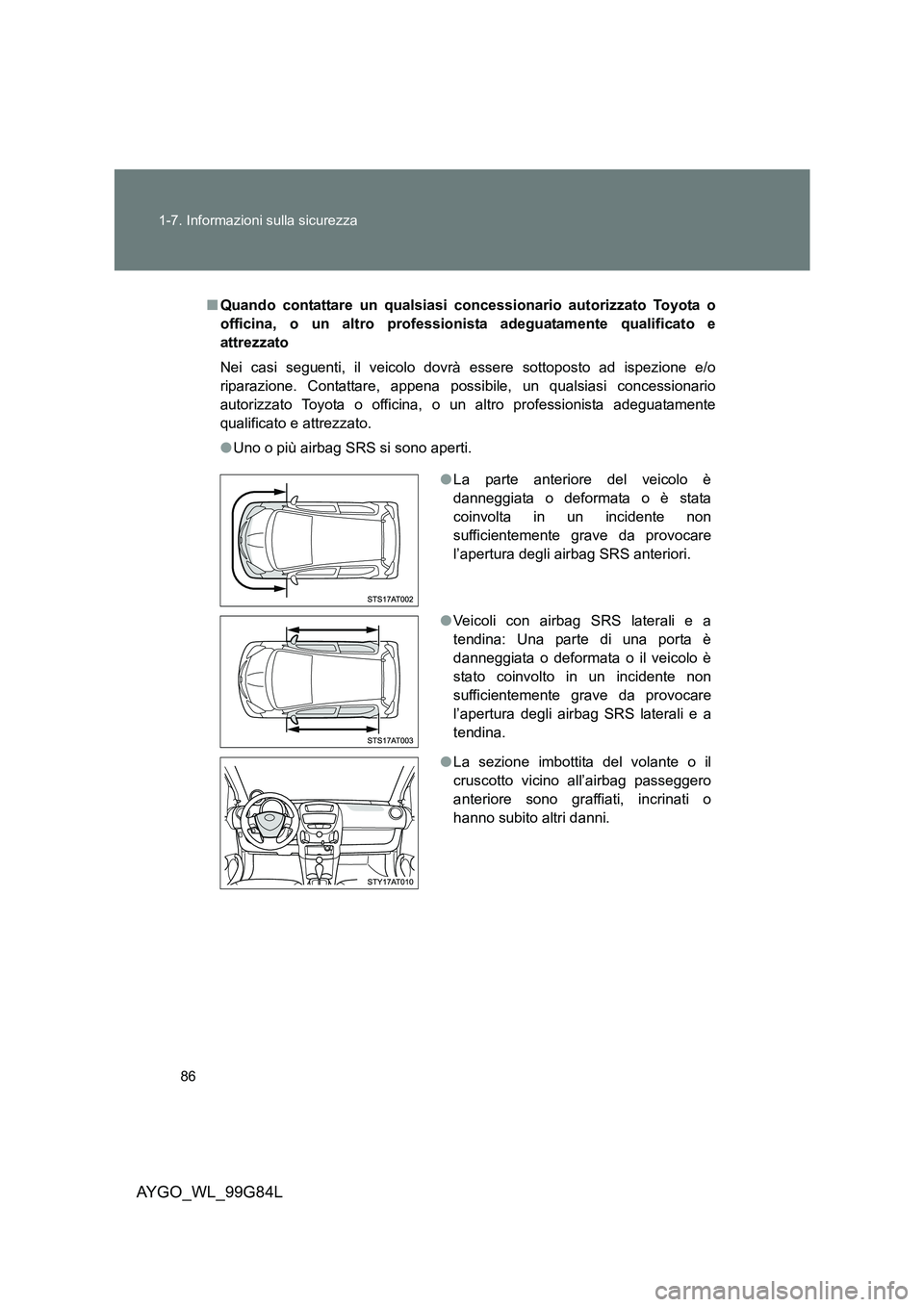

■ Quando contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato
Nei casi seguenti, il veicolo dovrà essere sottoposto ad ispezione e/o
riparazione. Contattare, appena possibile, un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
● Uno o più airbag SRS si sono aperti.
● La parte anteriore del veicolo è
danneggiata o deformata o è stata
coinvolta in un incidente non
sufficientemente grave da provocare
l’apertura degli airbag SRS anteriori.
● Veicoli con airbag SRS laterali e a
tendina: Una parte di una porta è
danneggiata o deformata o il veicolo è
stato coinvolto in un incidente non
sufficientemente grave da provocare
l’apertura degli airbag SRS laterali e a
tendina.
● La sezione imbottita del volante o il
cruscotto vicino all’airbag passeggero
anteriore sono graffiati, incrinati o
hanno subito altri danni.

87
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
AYGO_WL_99G84L

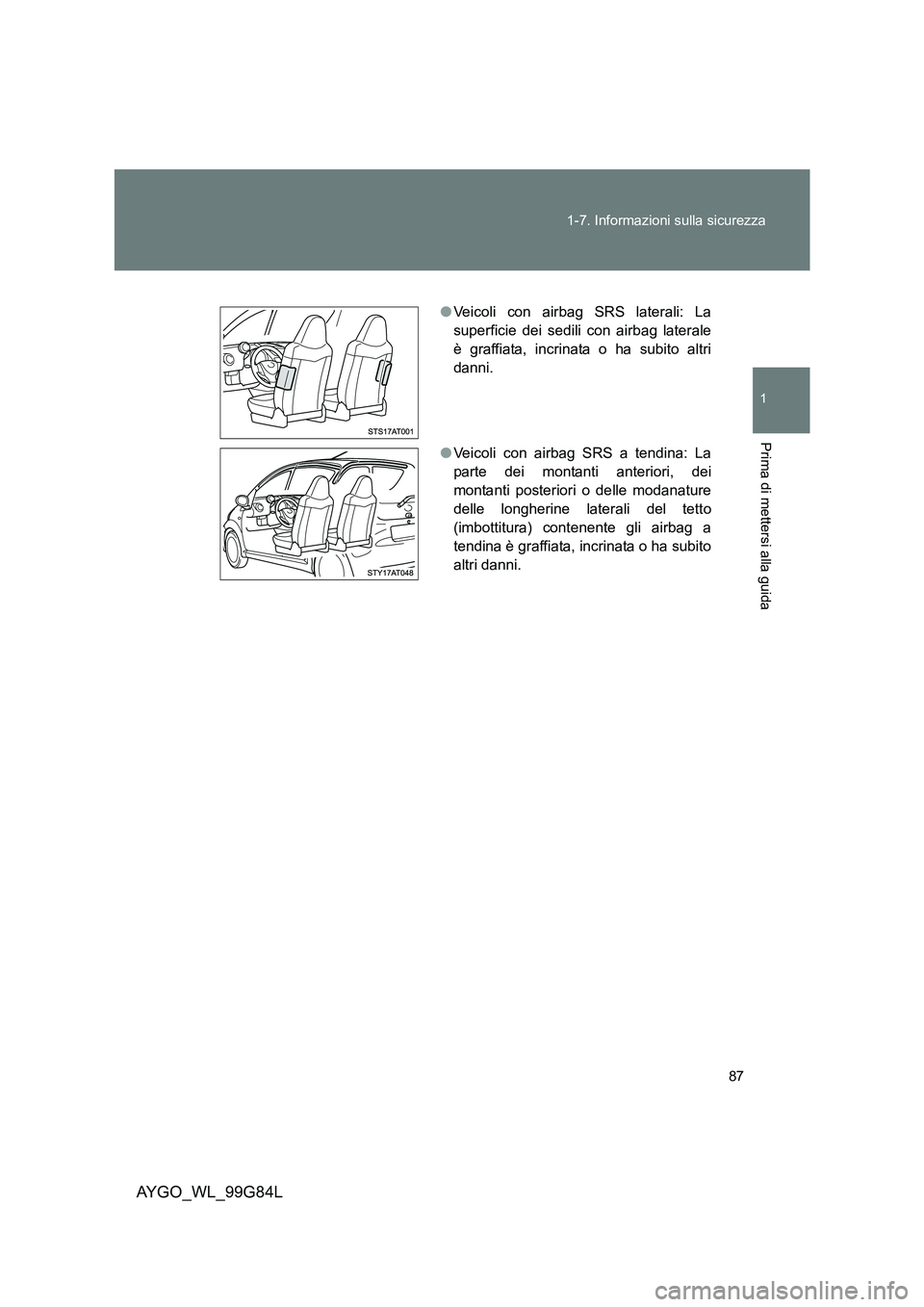

● Veicoli con airbag SRS laterali: La
superficie dei sedili con airbag laterale
è graffiata, incrinata o ha subito altri
danni.
● Veicoli con airbag SRS a tendina: La
parte dei montanti anteriori, dei
montanti posteriori o delle modanature
delle longherine laterali del tetto
(imbottitura) cont enente gli airbag a
tendina è graffiata, incrinata o ha subito
altri danni.

88
1-7. Informazioni sulla sicurezza
AYGO_WL_99G84L

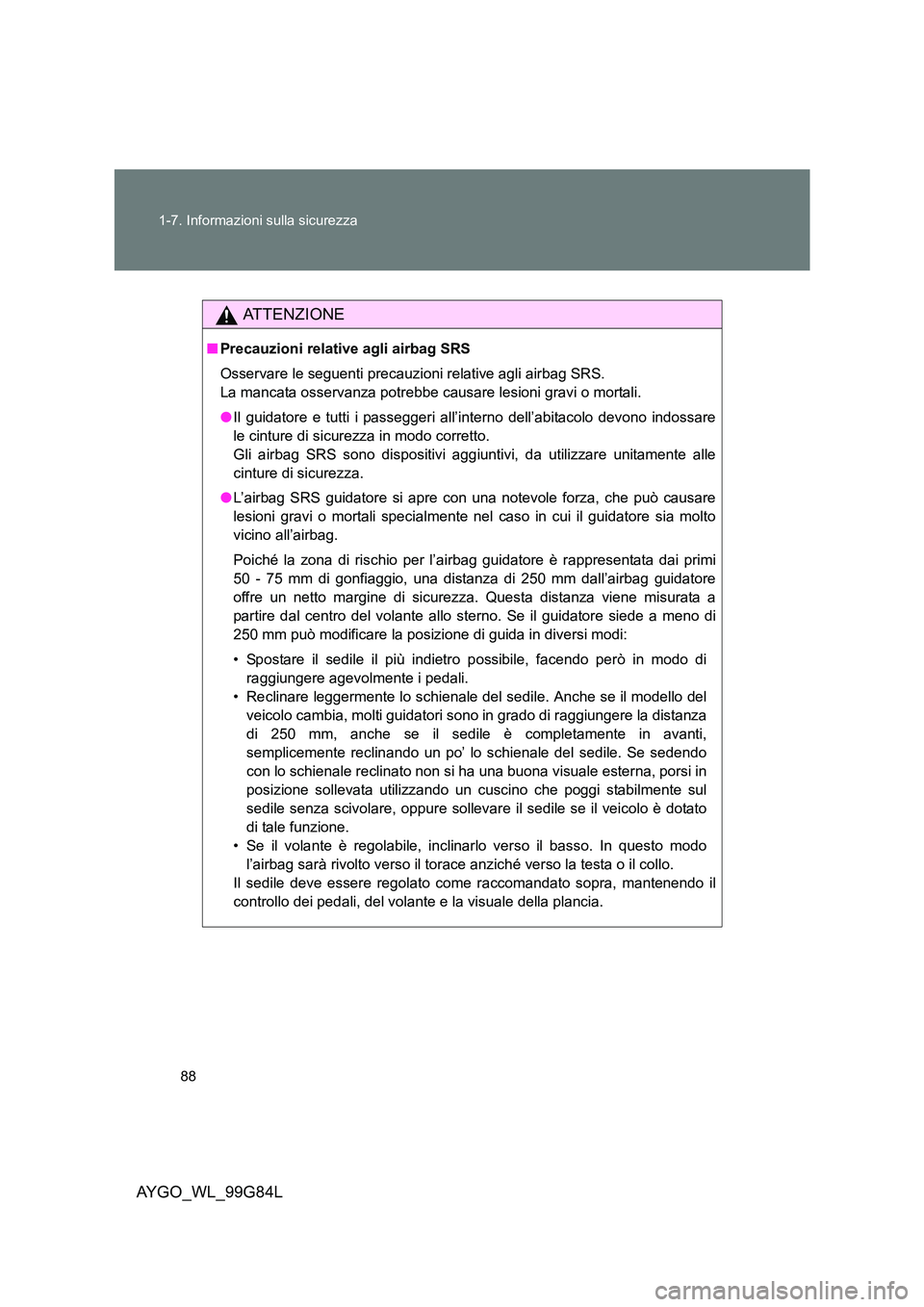

ATTENZIONE
■ Precauzioni relative agli airbag SRS
Osservare le seguenti precauzioni relative agli airbag SRS.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Il guidatore e tutti i passeggeri all’interno dell’abitacolo devono indossare
le cinture di sicurezza in modo corretto.
Gli airbag SRS sono dispositivi aggiuntivi, da utilizzare unitamente alle
cinture di sicurezza.
● L’airbag SRS guidatore si apre con una notevole forza, che può causare
lesioni gravi o mortali specialmente nel caso in cui il guidatore sia molto
vicino all’airbag.
Poiché la zona di rischio per l’air bag guidatore è rappresentata dai primi
50 - 75 mm di gonfiaggio, una distanz a di 250 mm dall’airbag guidatore
offre un netto margine di sicurezza. Questa distanza viene misurata a
partire dal centro del volante allo sterno. Se il guidatore siede a meno di
250 mm può modificare la posizione di guida in diversi modi:
• Spostare il sedile il più indiet ro possibile, facendo però in modo di
raggiungere agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile. Anche se il modello del
veicolo cambia, molti guidatori sono in grado di raggiungere la distanza
di 250 mm, anche se il sedile è completamente in avanti,
semplicemente reclinando un po’ lo schienale del sedile. Se sedendo
con lo schienale reclinato non si ha una buona visuale esterna, porsi in
posizione sollevata utilizzando un cuscino che poggi stabilmente sul
sedile senza scivolare, oppure sollevare il sedile se il veicolo è dotato
di tale funzione.
• Se il volante è regolabile, inclinarlo verso il basso. In questo modo
l’airbag sarà rivolto verso il torace anziché verso la testa o il collo.
Il sedile deve essere regolato come raccomandato sopra, mantenendo il
controllo dei pedali, del volante e la visuale della plancia.

89
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
AYGO_WL_99G84L
ATTENZIONE
■ Precauzioni relative agli airbag SRS

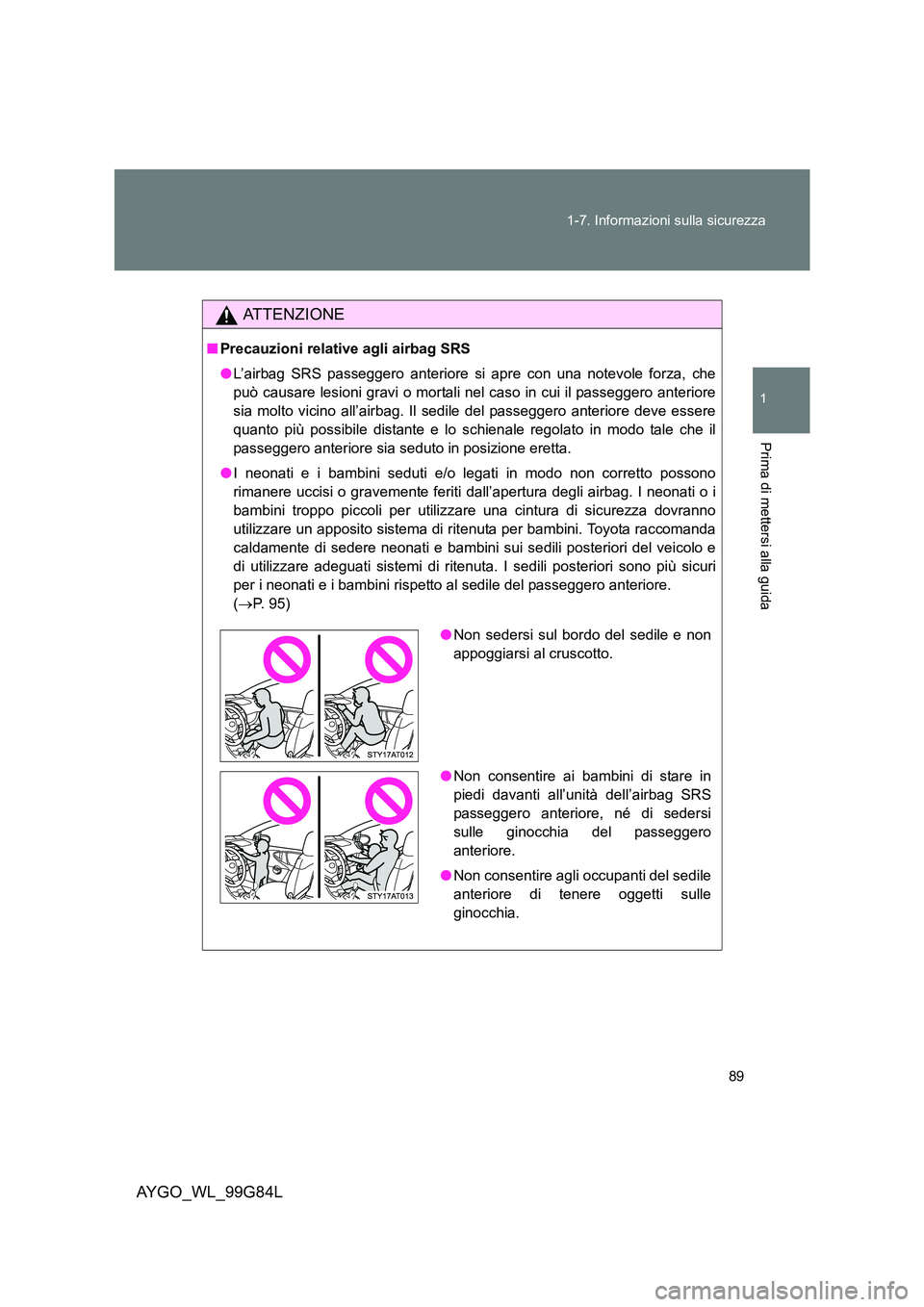

● L’airbag SRS passeggero anteriore si apre con una notevole forza, che
può causare lesioni gravi o mortali nel caso in cui il passeggero anteriore
sia molto vicino all’airbag. Il sedile del passeggero anteriore deve essere
quanto più possibile distante e lo schienale regolato in modo tale che il
passeggero anteriore sia seduto in posizione eretta.
● I neonati e i bambini seduti e/o legati in modo non corretto possono
rimanere uccisi o gravemente feriti dall’apertura degli airbag. I neonati o i
bambini troppo piccoli per utilizzare una cintura di sicurezza dovranno
utilizzare un apposito sistema di ritenuta per bambini. Toyota raccomanda
caldamente di sedere neonati e bambini su i sedili posteriori del veicolo e
di utilizzare adeguati sistemi di ritenuta. I sedili posteriori sono più sicuri
per i neonati e i bambini rispetto al sedile del passeggero anteriore.
( →P. 95)
●Non sedersi sul bordo del sedile e non
appoggiarsi al cruscotto.
● Non consentire ai bambini di stare in
piedi davanti all’unità dell’airbag SRS
passeggero anteriore, né di sedersi
sulle ginocchia del passeggero
anteriore.
● Non consentire agli occupanti del sedile
anteriore di tenere oggetti sulle
ginocchia.

90

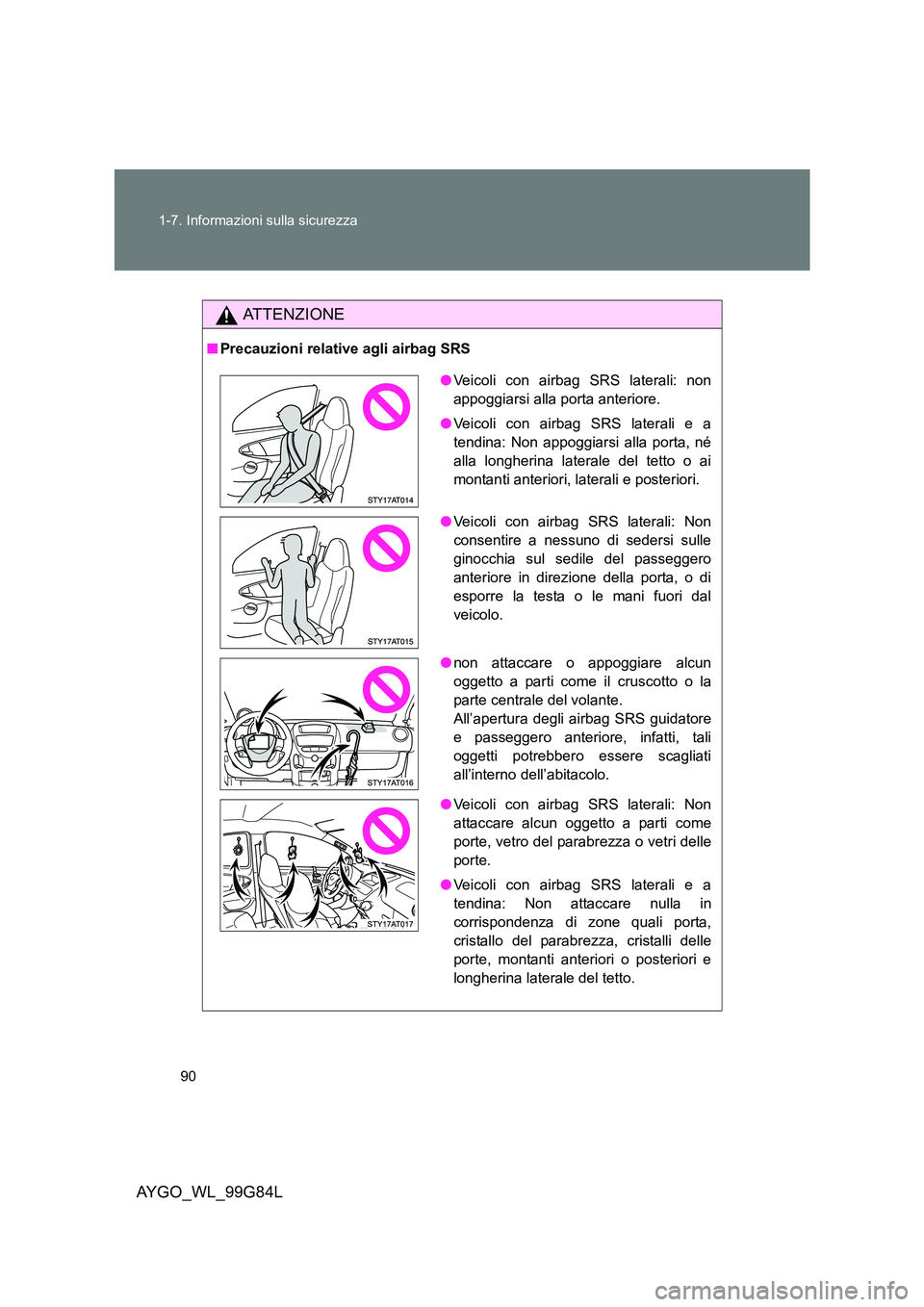

1-7. Informazioni sulla sicurezza
AYGO_WL_99G84L
ATTENZIONE
■ Precauzioni relative agli airbag SRS
●Veicoli con airbag SRS laterali: non
appoggiarsi alla porta anteriore.
● Veicoli con airbag SRS laterali e a
tendina: Non appoggiarsi alla porta, né
alla longherina laterale del tetto o ai
montanti anteriori, laterali e posteriori.
● Veicoli con airbag SRS laterali: Non
consentire a nessuno di sedersi sulle
ginocchia sul sedile del passeggero
anteriore in direzione della porta, o di
esporre la testa o le mani fuori dal
veicolo.
● non attaccare o appoggiare alcun
oggetto a parti come il cruscotto o la
parte centrale del volante.
All’apertura degli airbag SRS guidatore
e passeggero anteriore, infatti, tali
oggetti potrebbero essere scagliati
all’interno dell’abitacolo.
● Veicoli con airbag SRS laterali: Non
attaccare alcun oggetto a parti come
porte, vetro del parabrezza o vetri delle
porte.
● Veicoli con airbag SRS laterali e a
tendina: Non attaccare nulla in
corrispondenza di zone quali porta,
cristallo del parabrezza, cristalli delle
porte, montanti anteriori o posteriori e
longherina laterale del tetto.
