TOYOTA AYGO 2017 Betriebsanleitungen (in German)

3417-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M

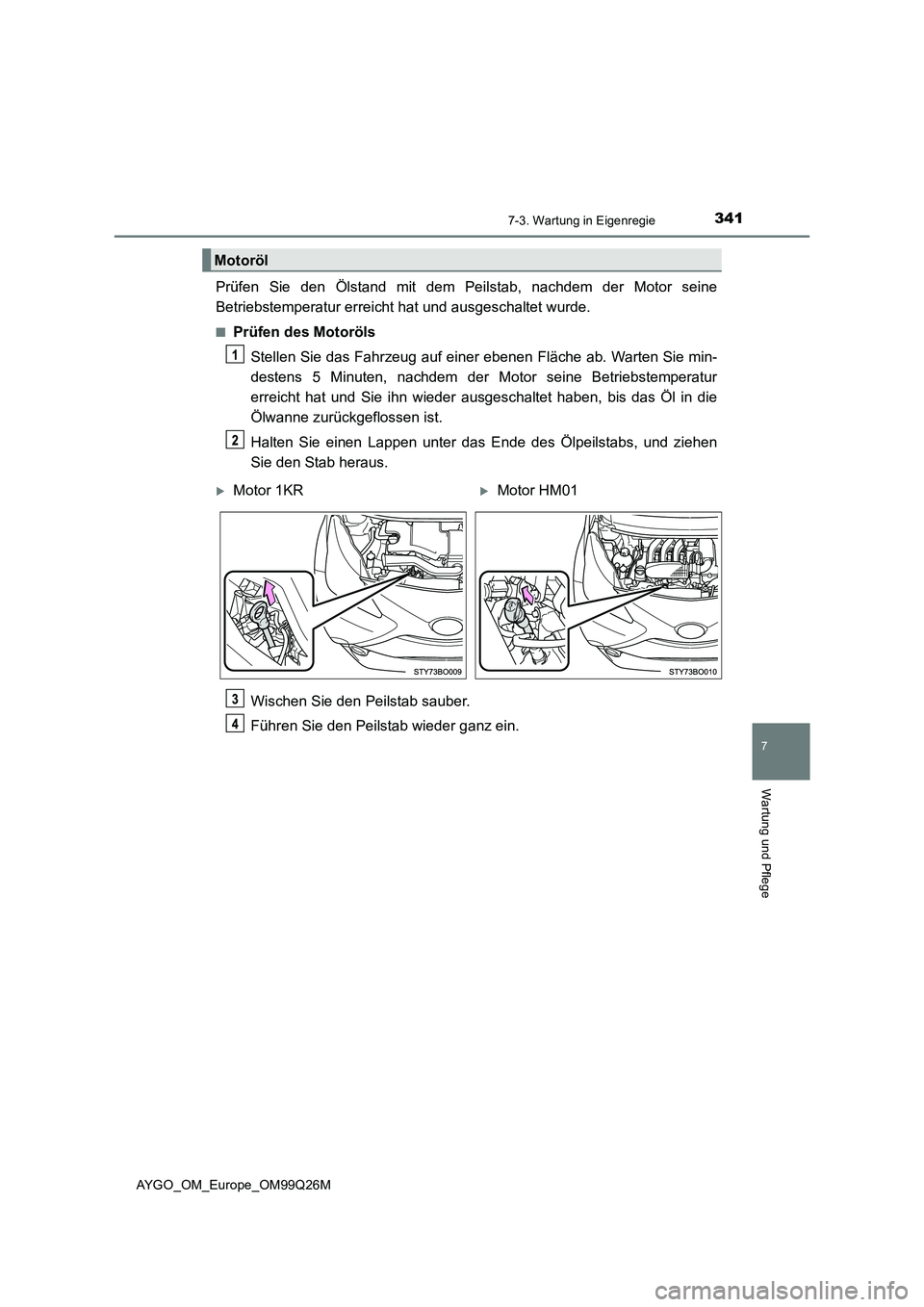

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf ei ner ebenen Fläche ab. Warten Sie min-
destens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder ausgeschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter das Ende des Ölpeilstabs, und ziehen
Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Motoröl
Motor 1KRMotor HM01

3427-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M

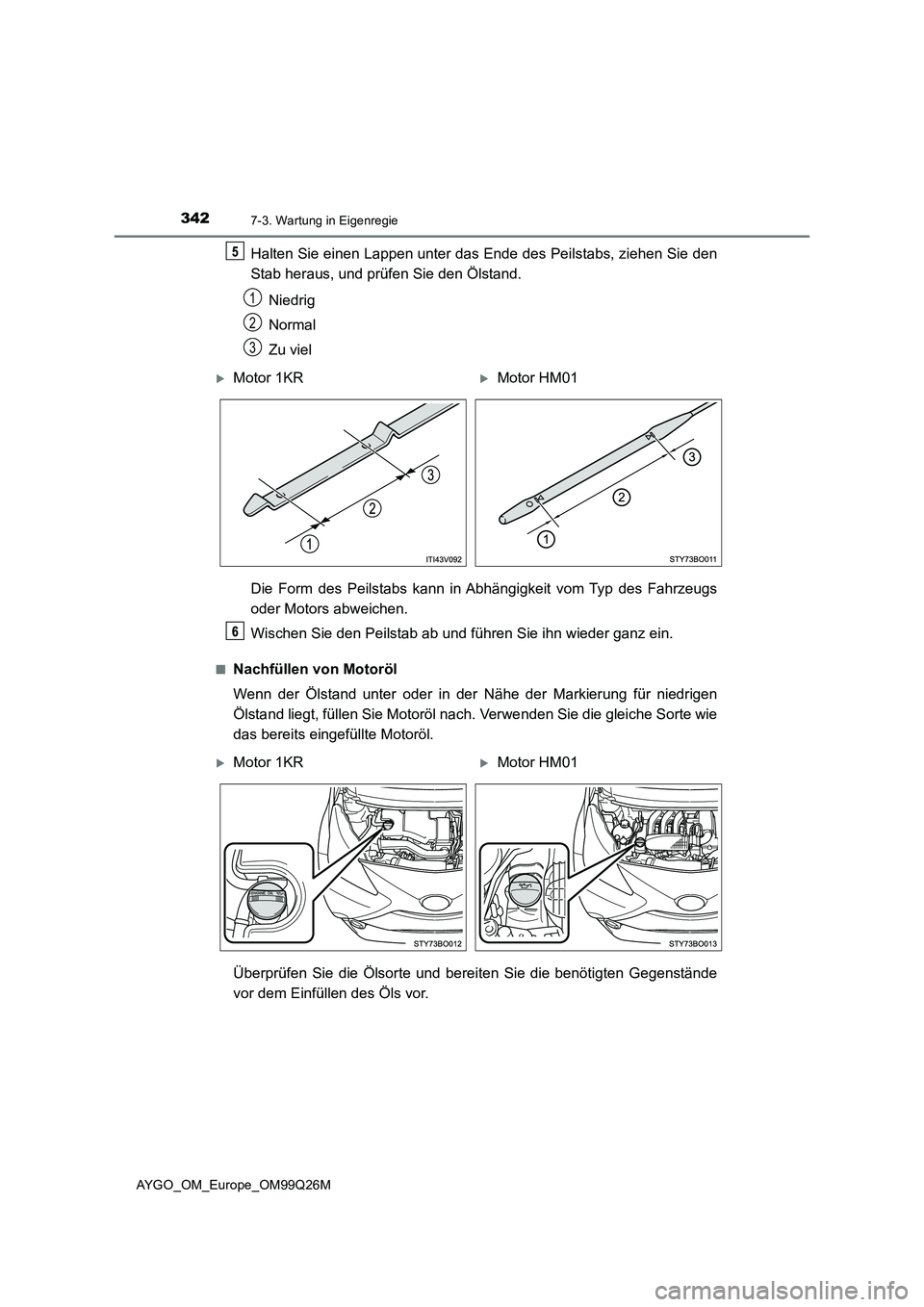

Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus, und prüfen Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in Abhängigkeit vom Typ des Fahrzeugs
oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl nach. Verwenden Sie die gleiche Sorte wie
das bereits eingefüllte Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
1
2
3
Motor 1KRMotor HM01
Motor 1KRMotor HM01

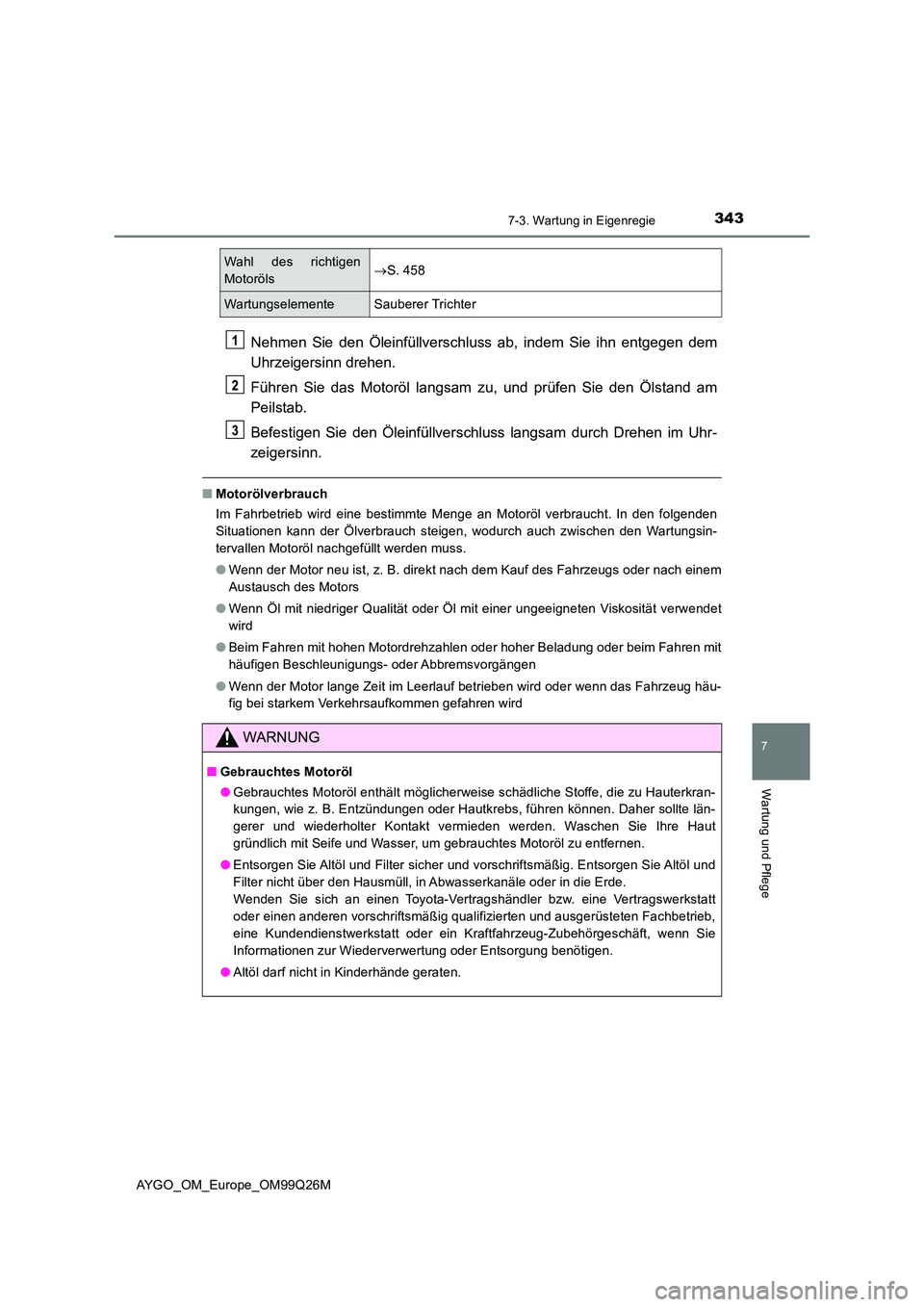

3437-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
■ Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsin-
tervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem
Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
● Beim Fahren mit hohen Motordrehzahlen oder hoher Beladung oder beim Fahren mit
häufigen Beschleunigungs- oder Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häu-
fig bei starkem Verkehrsaufkommen gefahren wird
Wahl des richtigen
Motoröls  S. 458
Wartungselemente Sauberer Trichter
WARNUNG
■Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkran-
kungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte län-
gerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb,
eine Kundendienstwerkstatt oder ein Kraftfahrzeug-Zubehörgeschäft, wenn Sie
Informationen zur Wiederverwertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.

3447-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M

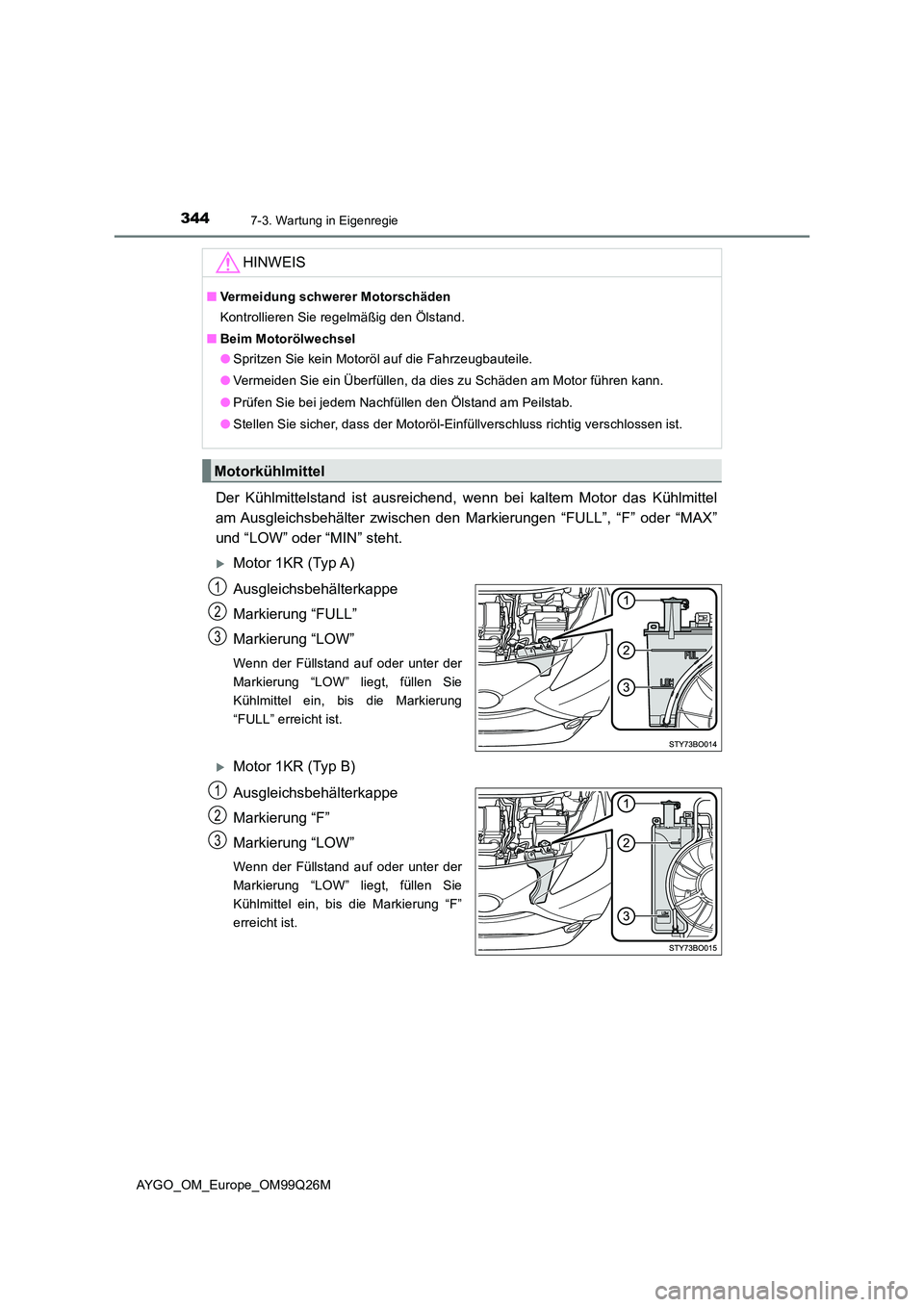

Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL”, “F” oder “MAX”
und “LOW” oder “MIN” steht.
Motor 1KR (Typ A)
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der
Markierung “LOW” liegt, füllen Sie
Kühlmittel ein, bis die Markierung
“FULL” erreicht ist.
Motor 1KR (Typ B)
Ausgleichsbehälterkappe
Markierung “F”
Markierung “LOW”
Wenn der Füllstand auf oder unter der
Markierung “LOW” liegt, füllen Sie
Kühlmittel ein, bis die Markierung “F”
erreicht ist.
HINWEIS
■ Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
Motorkühlmittel
1
2
3
1
2
3

3457-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M

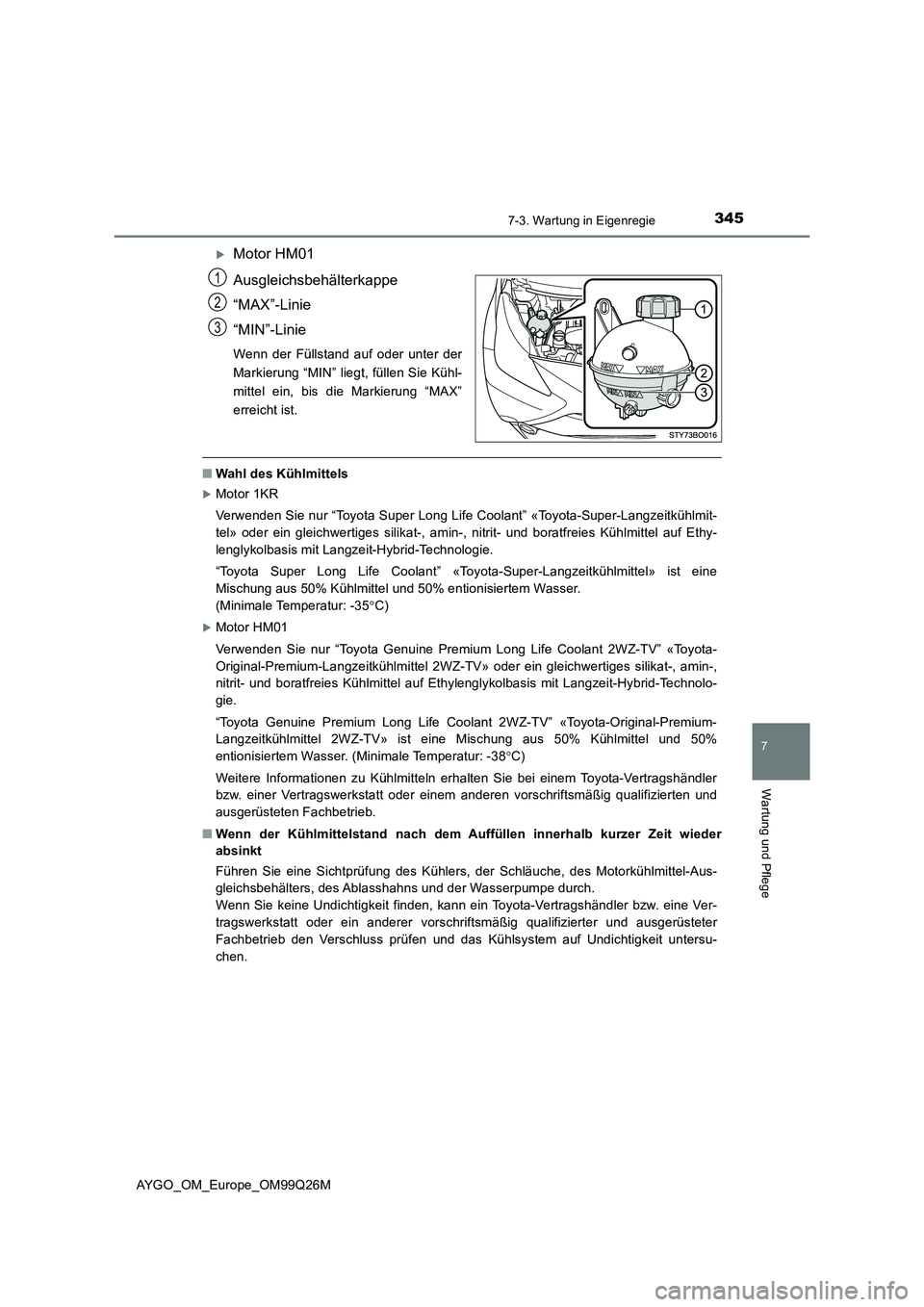

Motor HM01
Ausgleichsbehälterkappe
“MAX”-Linie
“MIN”-Linie
Wenn der Füllstand auf oder unter der
Markierung “MIN” liegt, füllen Sie Kühl-
mittel ein, bis die Markierung “MAX”
erreicht ist.
■ Wahl des Kühlmittels
Motor 1KR
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser.
(Minimale Temperatur: -35 C)
Motor HM01
Verwenden Sie nur “Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Toyota-
Original-Premium-Langzeitkühlmittel 2WZ-TV» oder ein gleichwertiges silikat-, amin-,
nitrit- und boratfreies Kühlmittel auf Ethylenglykolbasis mit Langzeit-Hybrid-Technolo-
gie.
“Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Toyota-Original-Premium-
Langzeitkühlmittel 2WZ-TV» ist eine Mischung aus 50% Kühlmittel und 50%
entionisiertem Wasser. (Minimale Temperatur: -38 C)
Weitere Informationen zu Kühlmitteln erhalten Sie bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, des Motorkühlmittel-Aus-
gleichsbehälters, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und ausgerüsteter
Fachbetrieb den Verschluss prüfen und das Kühlsystem auf Undichtigkeit untersu-
chen.
1
2
3

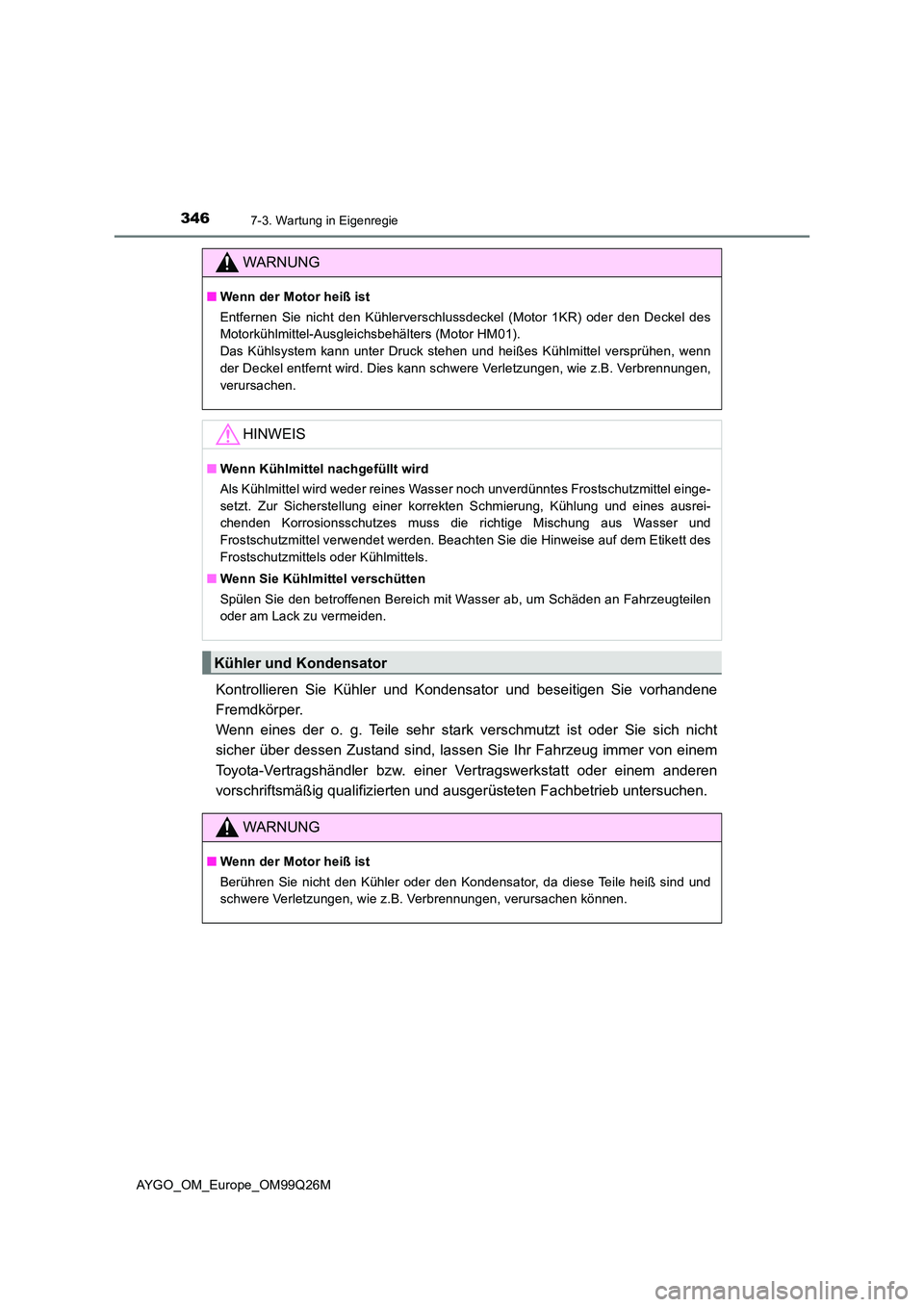

3467-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M
Kontrollieren Sie Kühler und Kondensator und beseitigen Sie vorhandene
Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich nicht
sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug immer von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb untersuchen.
WARNUNG
■ Wenn der Motor heiß ist
Entfernen Sie nicht den Kühlerverschlussdeckel (Motor 1KR) oder den Deckel des
Motorkühlmittel-Ausgleichsbehälters (Motor HM01).
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen,
verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel einge-
setzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-
chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und
Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
Kühler und Kondensator
WARNUNG
■ Wenn der Motor heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß sind und
schwere Verletzungen, wie z.B. Verbrennungen, verursachen können.

3477-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M

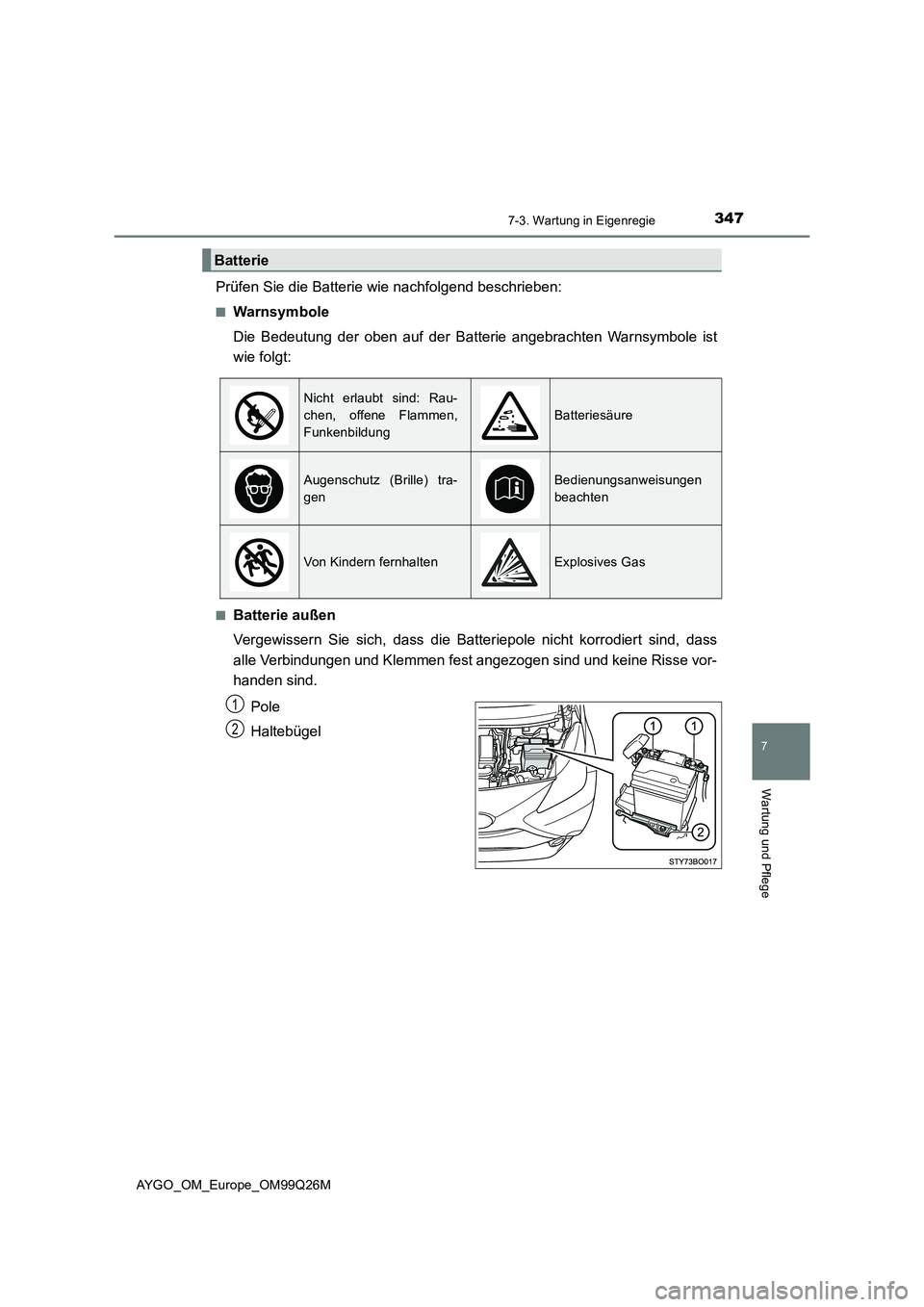

Prüfen Sie die Batterie wie nachfolgend beschrieben:
■Warnsymbole
Die Bedeutung der oben auf der Batterie angebrachten Warnsymbole ist
wie folgt:
■Batterie außen
Vergewissern Sie sich, dass die Batteriepole nicht korrodiert sind, dass
alle Verbindungen und Klemmen fest angezogen sind und keine Risse vor-
handen sind.
Pole
Haltebügel
Batterie
Nicht erlaubt sind: Rau-
chen, offene Flammen,
Funkenbildung
Batteriesäure
Augenschutz (Brille) tra-
gen
Bedienungsanweisungen
beachten
Von Kindern fernhaltenExplosives Gas
1
2

3487-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M

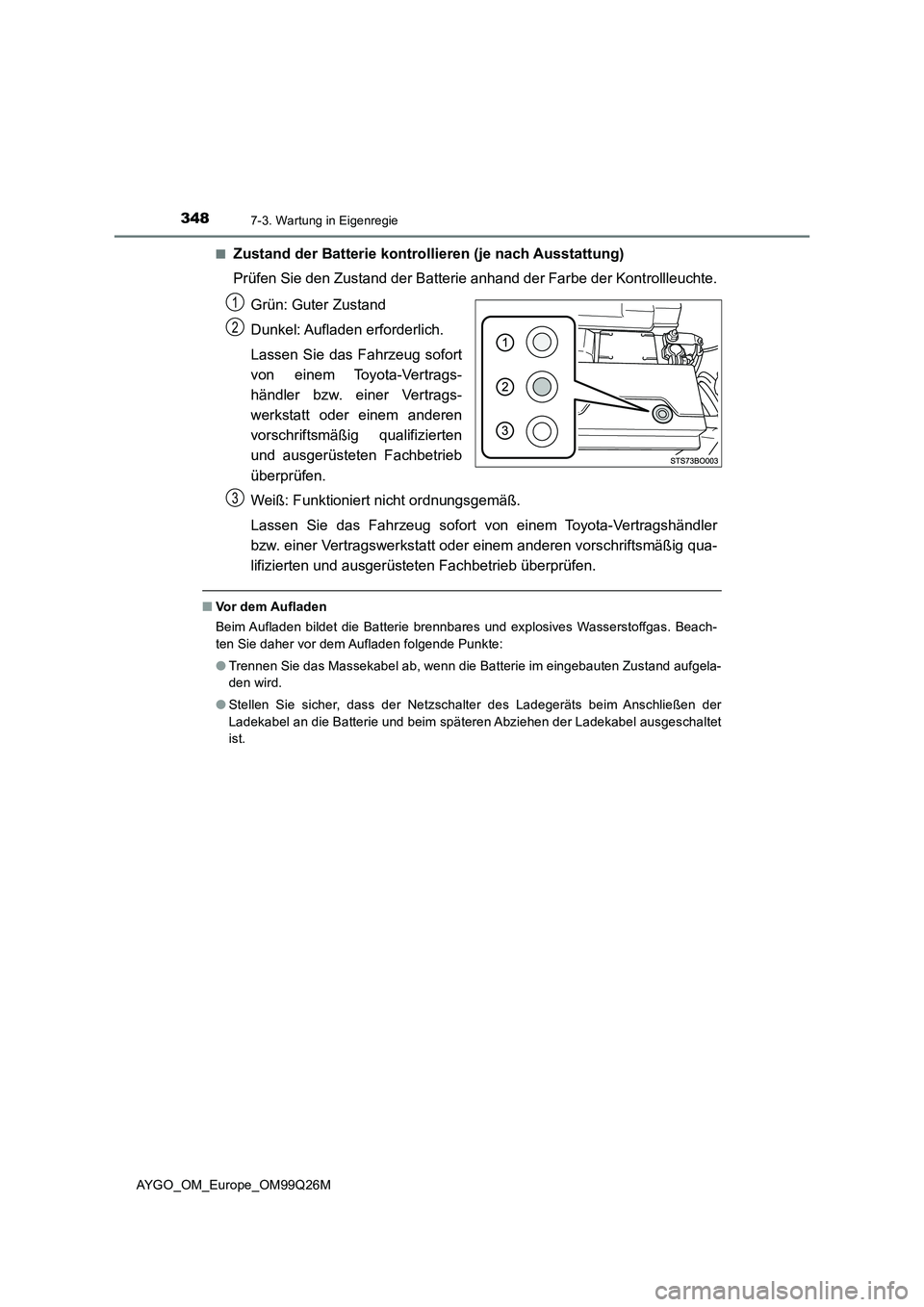

■Zustand der Batterie kontrollieren (je nach Ausstattung)
Prüfen Sie den Zustand der Batterie anhand der Farbe der Kontrollleuchte.
Grün: Guter Zustand
Dunkel: Aufladen erforderlich.
Lassen Sie das Fahrzeug sofort
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einem anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb
überprüfen.
Weiß: Funktioniert nicht ordnungsgemäß.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoffgas. Beach-
ten Sie daher vor dem Aufladen folgende Punkte:
● Trennen Sie das Massekabel ab, wenn die Batterie im eingebauten Zustand aufgela-
den wird.
● Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der
Ladekabel an die Batterie und beim späteren Abziehen der Ladekabel ausgeschaltet
ist.
1
2
3

3497-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99Q26M

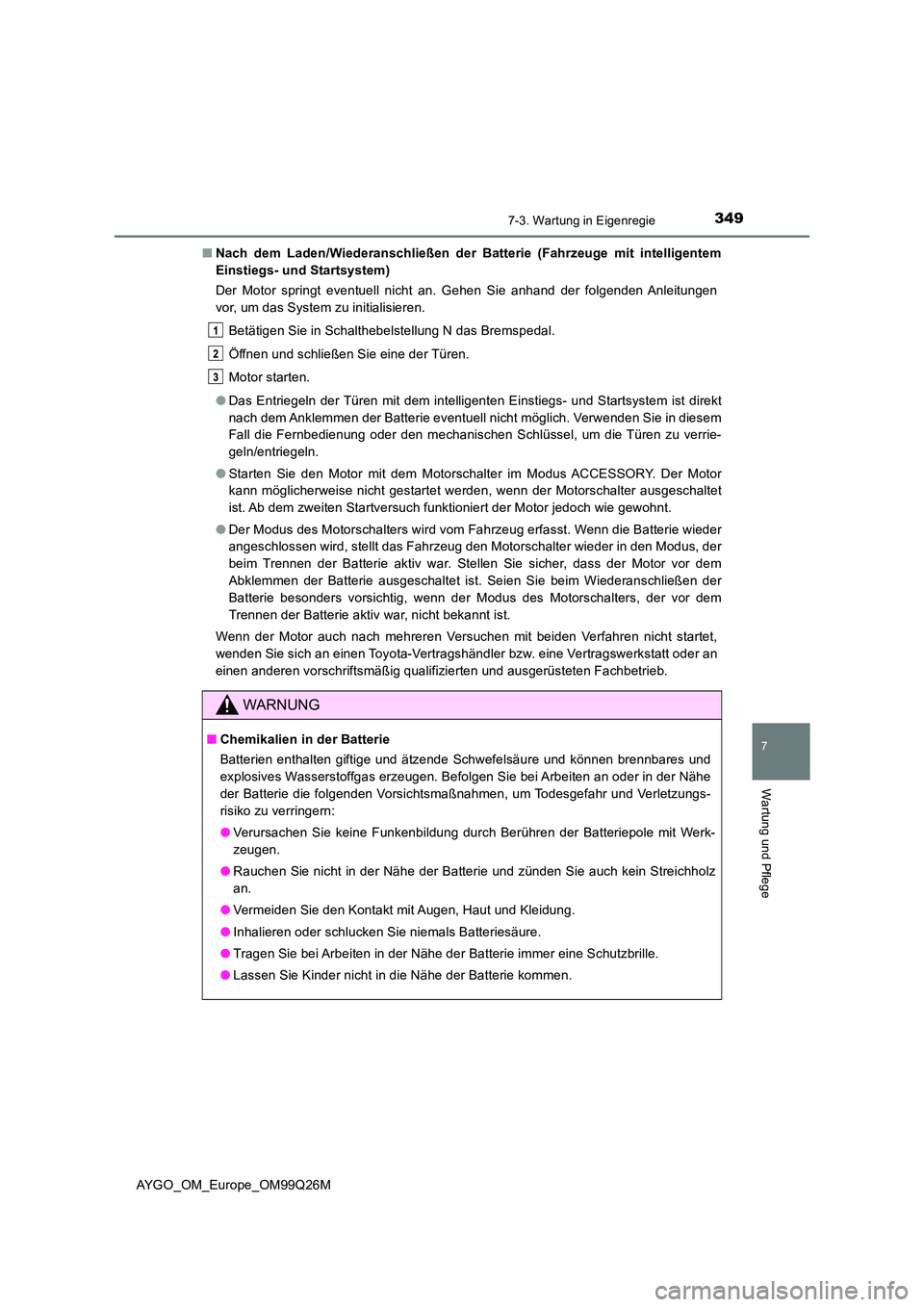

■ Nach dem Laden/Wiederanschließen der Batterie (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
Der Motor springt eventuell nicht an. Gehen Sie anhand der folgenden Anleitungen
vor, um das System zu initialisieren.
Betätigen Sie in Schalthebelstellung N das Bremspedal.
Öffnen und schließen Sie eine der Türen.
Motor starten.
● Das Entriegeln der Türen mit dem intelligenten Einstiegs- und Startsystem ist direkt
nach dem Anklemmen der Batterie eventuell nicht möglich. Verwenden Sie in diesem
Fall die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu verrie-
geln/entriegeln.
● Starten Sie den Motor mit dem Motorschalter im Modus ACCESSORY. Der Motor
kann möglicherweise nicht gestartet werden, wenn der Motorschalter ausgeschaltet
ist. Ab dem zweiten Startversuch funktioniert der Motor jedoch wie gewohnt.
● Der Modus des Motorschalters wird vom Fahrzeug erfasst. Wenn die Batterie wieder
angeschlossen wird, stellt das Fahrzeug den Motorschalter wieder in den Modus, der
beim Trennen der Batterie aktiv war. Stellen Sie sicher, dass der Motor vor dem
Abklemmen der Batterie ausgeschaltet ist. Seien Sie beim Wiederanschließen der
Batterie besonders vorsichtig, wenn der Modus des Motorschalters, der vor dem
Trennen der Batterie aktiv war, nicht bekannt ist.
Wenn der Motor auch nach mehreren Versuchen mit beiden Verfahren nicht startet,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
WARNUNG
■ Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können brennbares und
explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der Nähe
der Batterie die folgenden Vorsichtsmaßnahmen, um Todesgefahr und Verletzungs-
risiko zu verringern:
● Verursachen Sie keine Funkenbildung durch Berühren der Batteriepole mit Werk-
zeugen.
● Rauchen Sie nicht in der Nähe der Batterie und zünden Sie auch kein Streichholz
an.
● Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
● Inhalieren oder schlucken Sie niemals Batteriesäure.
● Tragen Sie bei Arbeiten in der Nähe der Batterie immer eine Schutzbrille.
● Lassen Sie Kinder nicht in die Nähe der Batterie kommen.

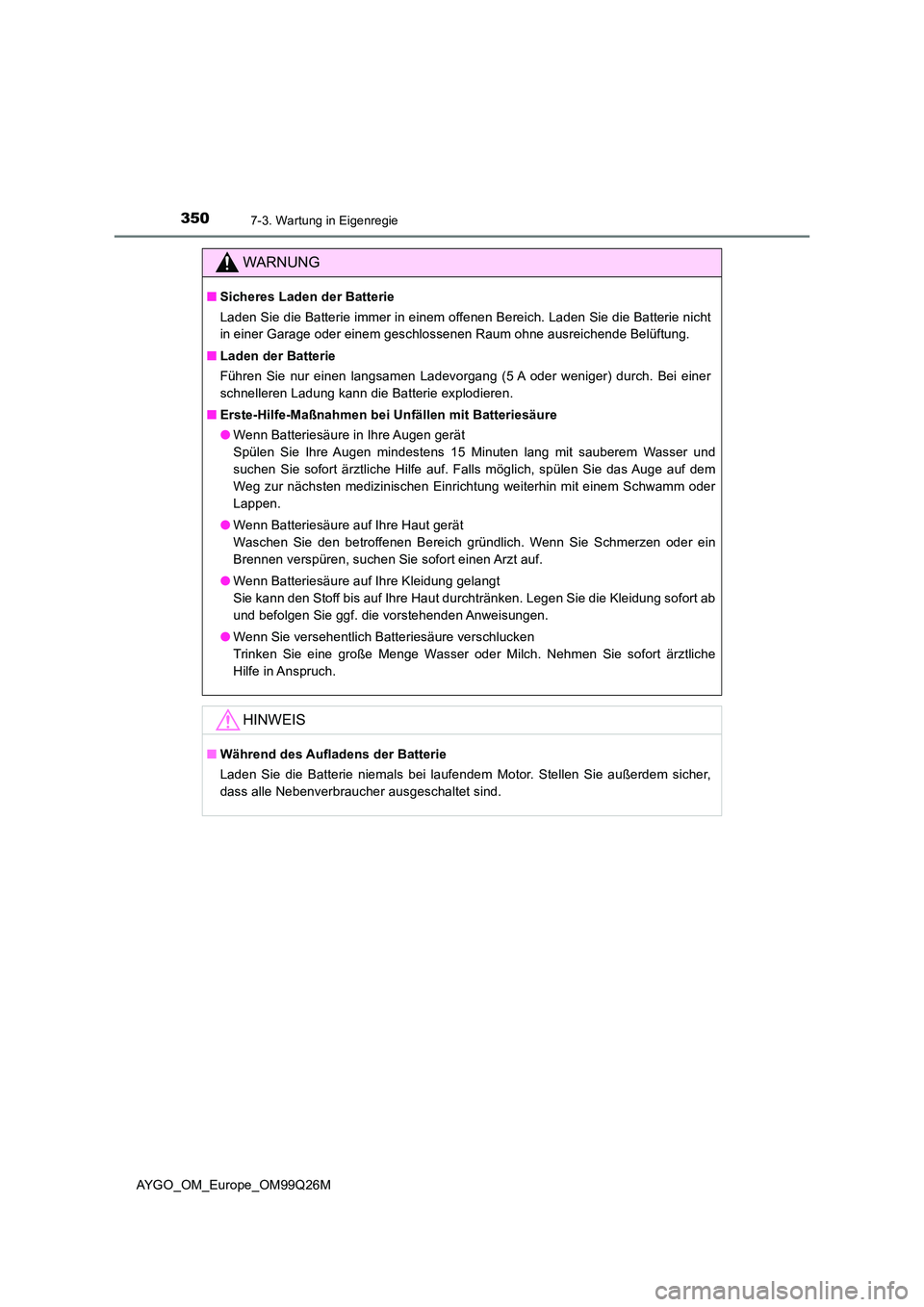

3507-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99Q26M
WARNUNG
■Sicheres Laden der Batterie
Laden Sie die Batterie immer in einem offenen Bereich. Laden Sie die Batterie nicht
in einer Garage oder einem geschlossenen Raum ohne ausreichende Belüftung.
■ Laden der Batterie
Führen Sie nur einen langsamen Ladevorgang (5 A oder weniger) durch. Bei einer
schnelleren Ladung kann die Batterie explodieren.
■ Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
● Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser und
suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das Auge auf dem
Weg zur nächsten medizinischen Einrichtung weiterhin mit einem Schwamm oder
Lappen.
● Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen oder ein
Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung sofort ab
und befolgen Sie ggf. die vorstehenden Anweisungen.
● Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort ärztliche
Hilfe in Anspruch.
HINWEIS
■ Während des Aufladens der Batterie
Laden Sie die Batterie niemals bei laufendem Motor. Stellen Sie außerdem sicher,
dass alle Nebenverbraucher ausgeschaltet sind.
