611-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99Q24E

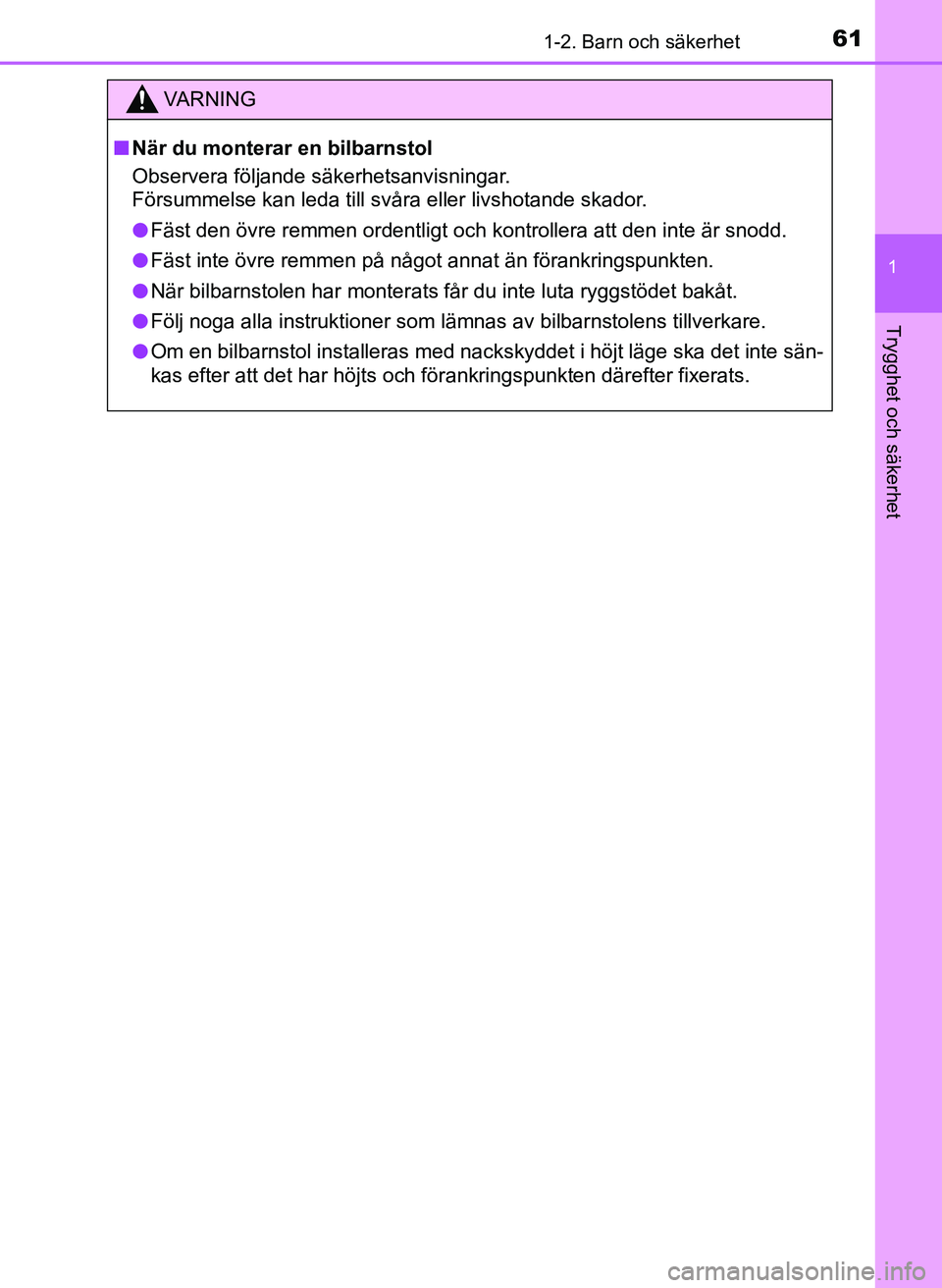

VA R N I N G
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Fäst den övre remmen ordentligt och kontrollera att den inte är\
snodd.
l Fäst inte övre remmen på något annat än förankringspunkten.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
l Om en bilbarnstol installeras med nackskyddet i höjt läge ska det inte sän-
kas efter att det har höjts och förankringspunkten därefter fixerats.
OM99Q24SE.book Page 61 Frid ay, April 28, 2017 10:18 AM

621-3. Stöldskydd
OM99Q24SE

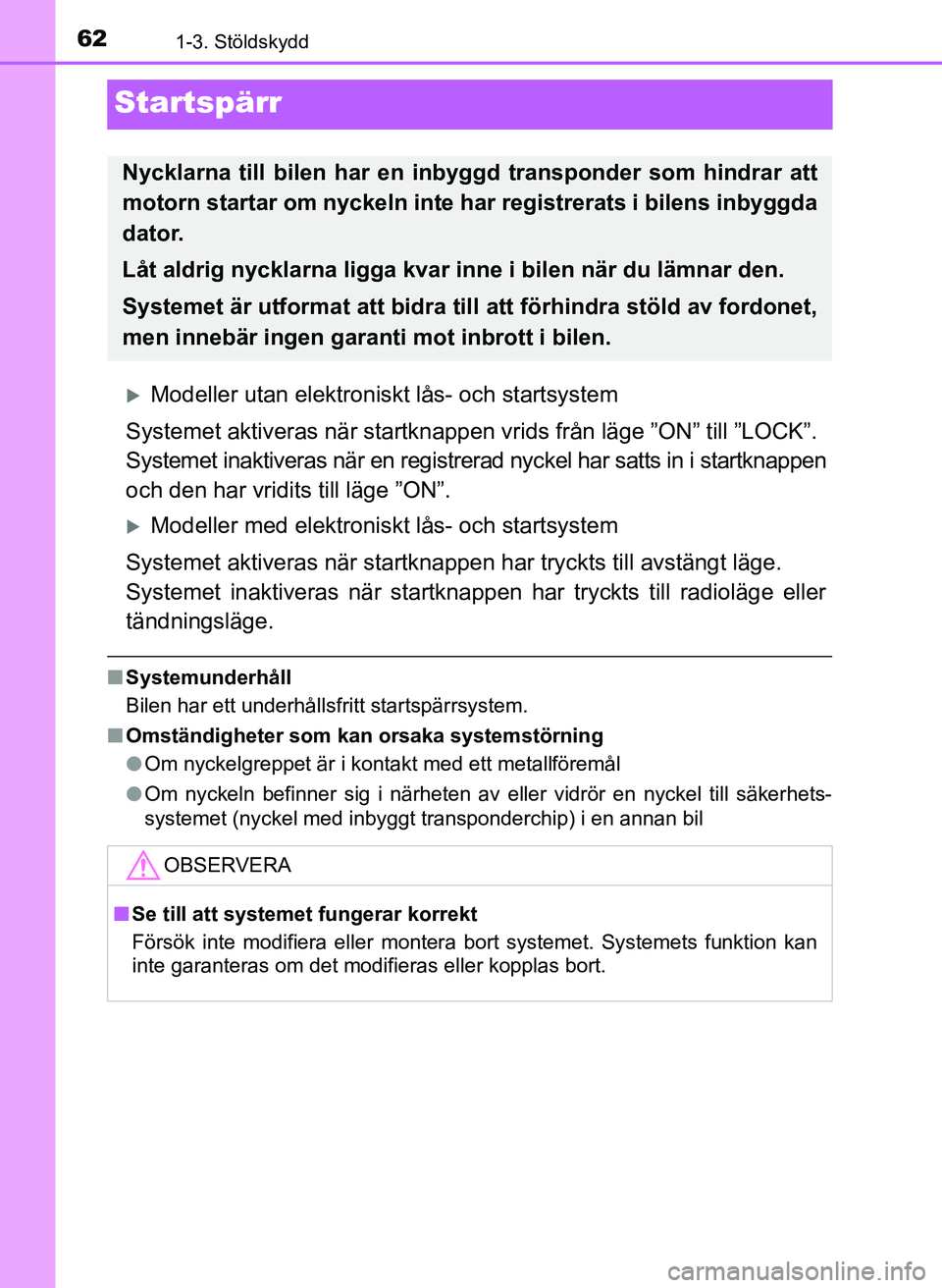

Startspärr
Modeller utan elektroniskt lås- och startsystem
Systemet aktiveras när startknappen vrids från läge ”ON” till ”LOCK”.
Systemet inaktiveras när en registre rad nyckel har satts in i startknappen
och den har vridits till läge ”ON”.
Modeller med elektroniskt lås- och startsystem
Systemet aktiveras när startknappe n har tryckts till avstängt läge.
Systemet inaktiveras när startknappen har tryckts till radioläge eller
tändningsläge.
n Systemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
n Omständigheter som kan orsaka systemstörning
lOm nyckelgreppet är i kontakt med ett metallföremål
l Om nyckeln befinner sig i närheten av eller vidrör en nyckel till säkerhets-
systemet (nyckel med inbyggt transponderchip) i en annan bil
Nycklarna till bilen har en i nbyggd transponder som hindrar att
motorn startar om nyckeln inte ha r registrerats i bilens inbyggda
dator.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är utformat att bidra till att förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
OBSERVERA
n Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller kopplas bort.
OM99Q24SE.book Page 62 Frid ay, April 28, 2017 10:18 AM

63

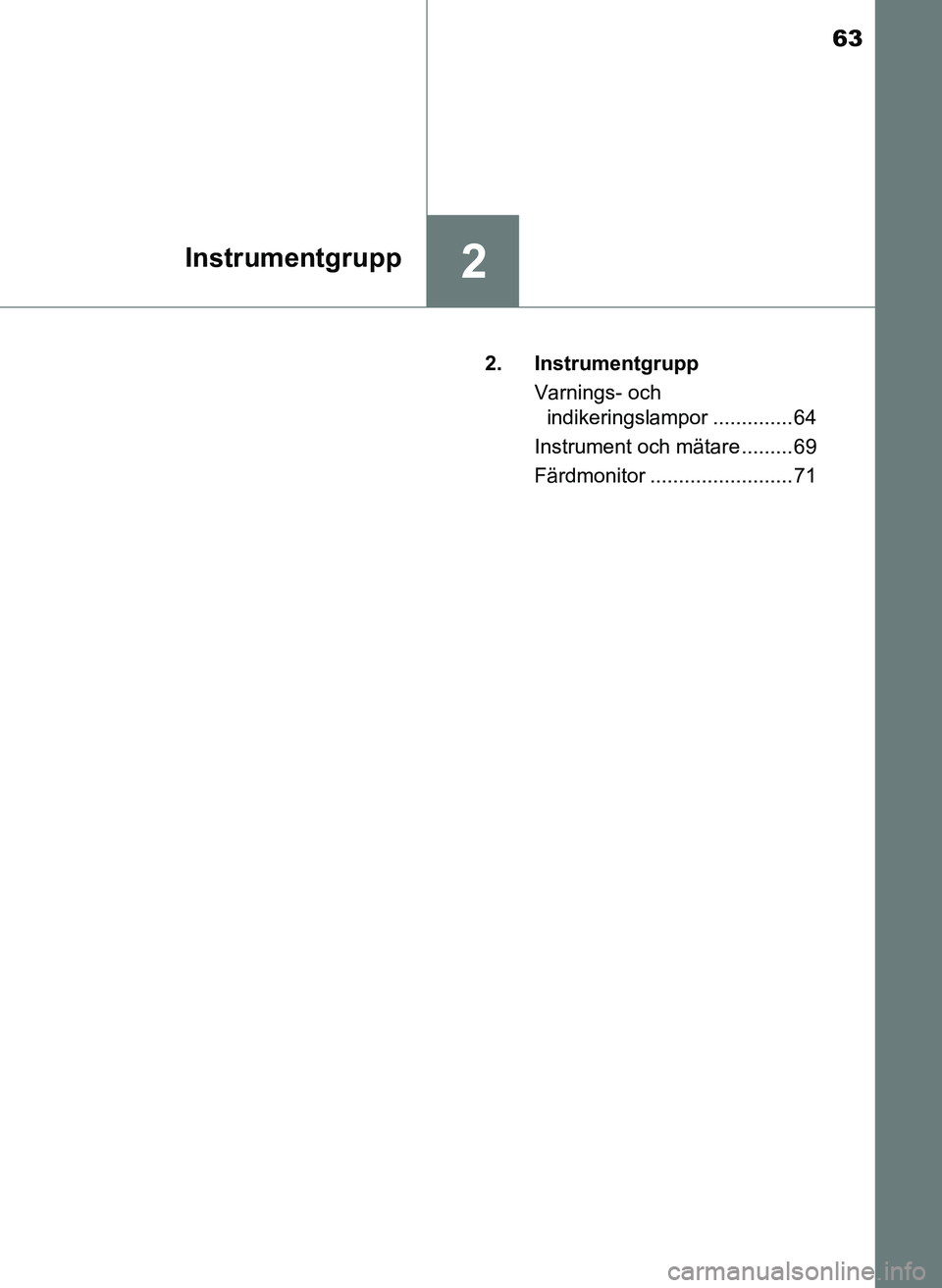

2Instrumentgrupp
OM99Q24SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 64
Instrument och mätare ......... 69
Färdmonitor ......................... 71
OM99Q24SE.book Page 63 Frid ay, April 28, 2017 10:18 AM

642. Instrumentgrupp
OM99Q24SE

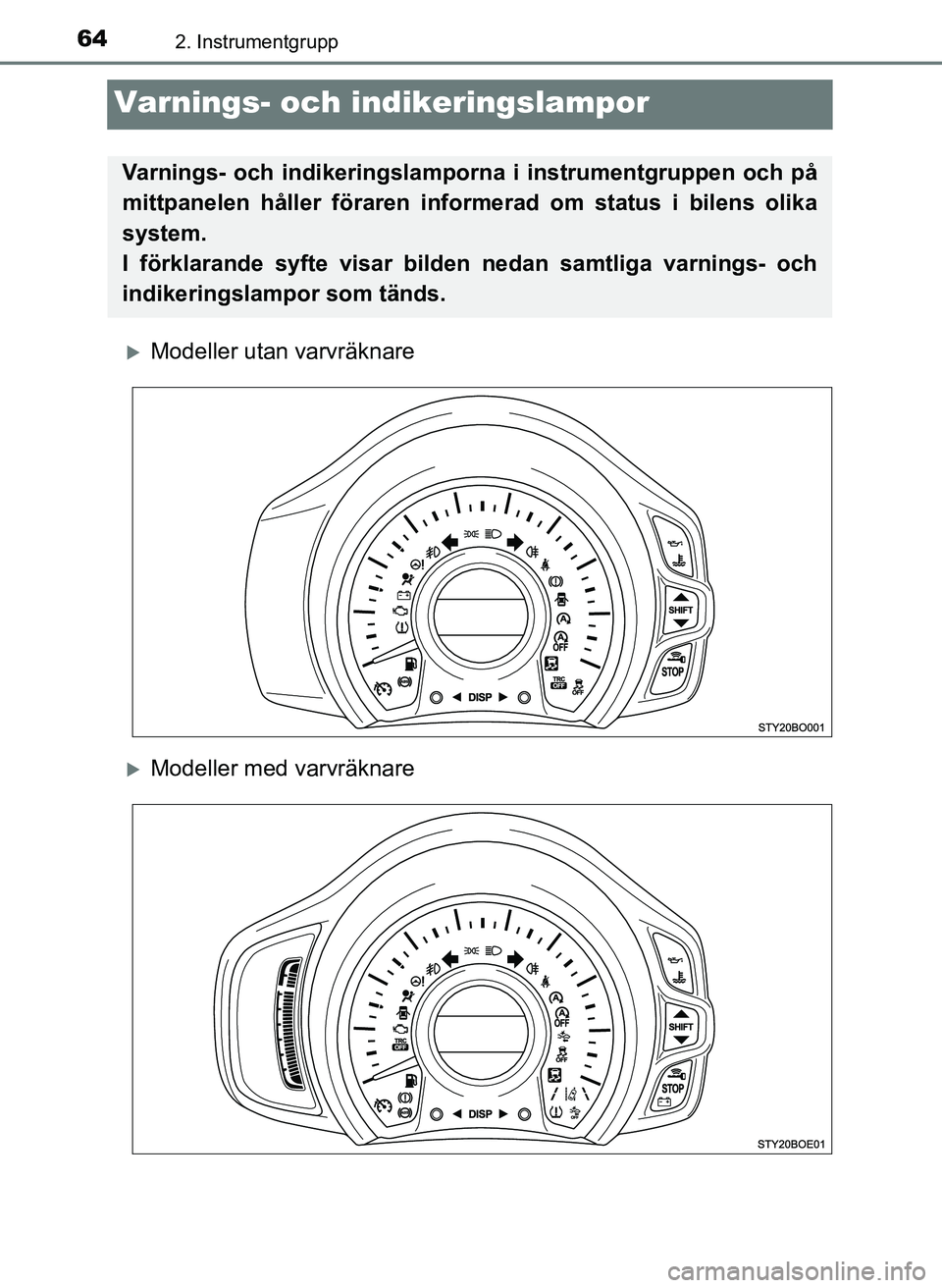

Varnings- och indikeringslampor
Modeller utan varvräknare
Modeller med varvräknare
Varnings- och indikeringslampor na i instrumentgruppen och på
mittpanelen håller föraren inform erad om status i bilens olika
system.
I förklarande syfte visar bild en nedan samtliga varnings- och
indikeringslampor som tänds.
OM99Q24SE.book Page 64 Frid ay, April 28, 2017 10:18 AM

652. Instrumentgrupp
2
Instrumentgrupp
OM99Q24SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
*1Bromssystem,
varningslampa
( Sid. 357)*1, 2, 6
PCS, varningslampa
(Sid. 360)
*1Laddningssystem,
varningslampa
(Sid. 357)*2, 3, 4
(Gul)
Hastighetsbegränsare,
indikeringslampa
(Sid. 360)
*1Lågt oljetryck,
varningslampa
(Sid. 357)*2, 5Hastighetsbegränsare,
indikeringslampa
(Sid. 360)
*1Hög kylarvätsketempera-
tur, varningslampa
(Sid. 357, 358)*1, 2, 6Stop & Start-system
avstängt,
indikeringslampa
(Sid. 360)
*1”STOP” varningslampa
(Sid. 358)*1, 2
Slirindikeringslampa
(Sid. 361)
*1, 2Multi-mode manuell
växellåda,
varningslampa
(Sid. 358)*2
(Gul)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 361)
*1Funktionsstörning,
indikeringslampa
(Sid. 359)*2, 9
(Gul)
Körfältsmarkeringar
(Sid. 361)
*1Krockkuddesystem,
varningslampa
(Sid. 359)*2, 7
(Gul)
Elektroniskt lås- och
startsystem,
indikeringslampa
(Sid. 361, 365)
*1
ABS, varningslampa
(Sid. 359)Öppen dörr,
varningslampa
(Sid. 361)
*1Elektrisk servostyrning,
varningslampa
(Sid. 359)Bältespåminnelse för
förarens och framsätes-
passagerarens säker-
hetsbälte ( Sid. 361)
OM99Q24SE.book Page 65 Frid ay, April 28, 2017 10:18 AM

662. Instrumentgrupp
OM99Q24SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när motorn startas, eller efter några sekunder. Det kan vara en
indikering på fel om lamporna inte tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
*2: I förekommande fall
*3: Lampan tänds med gult sken för att indikera en funktionsstörning.
*4: Gäller 1KR-motorn
*5: Gäller HM01-motorn
*6: Lampan blinkar för att indikera en funktionsstörning.
*7: Lampan blinkar med gult sken för att indikera funktionsstörning. Lampan\
blinkar snabbt med grönt sken för att indikera att rattlåset inte har lossats.
*8: Den här lampan tänds på mittpanelen.
*9: Lamporna tänds med LDA-indikatorn för att indikera funktionsstörning\
.

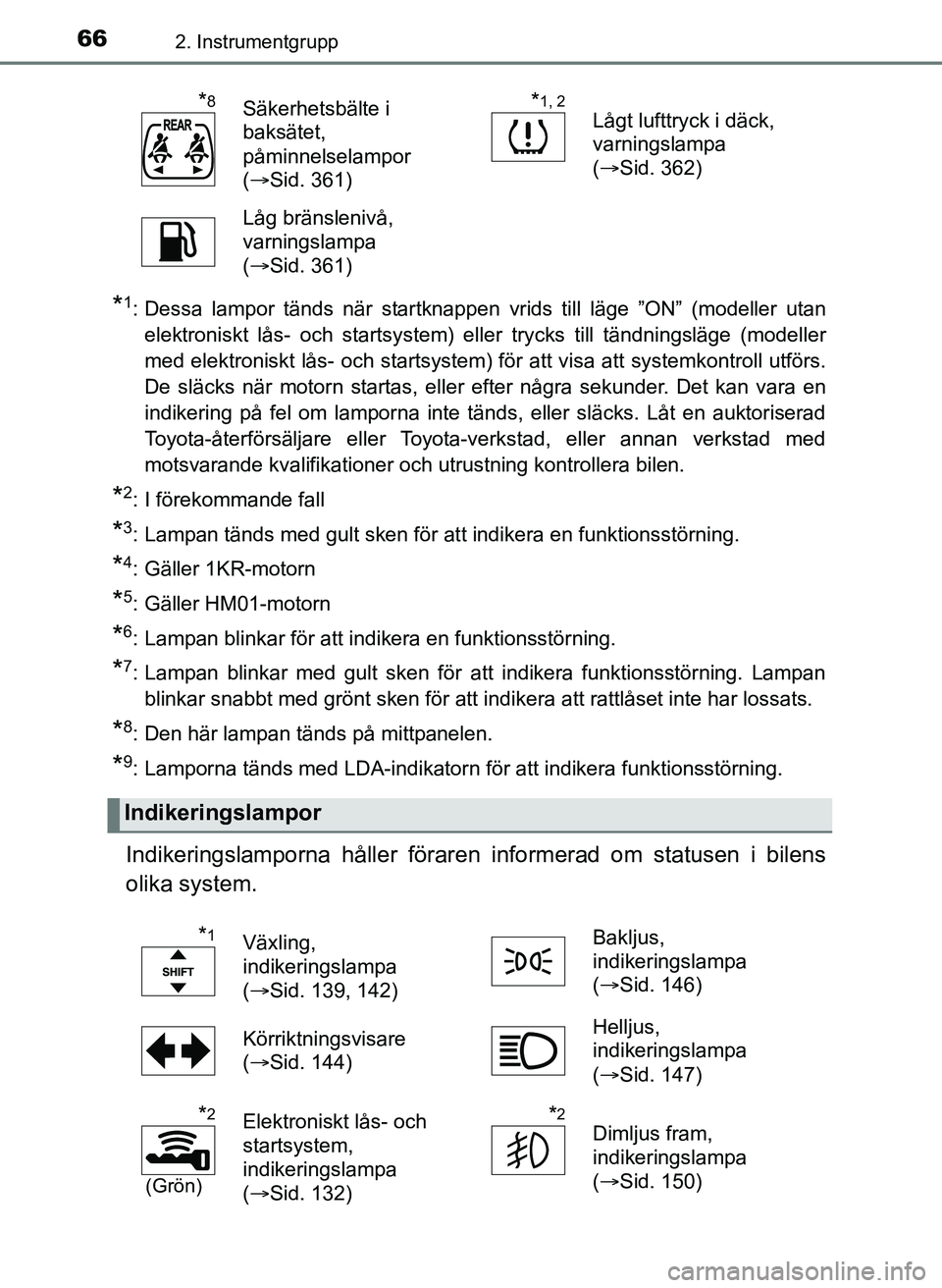

Indikeringslamporna håller förare n informerad om statusen i bilens
olika system.
*8Säkerhetsbälte i
baksätet,
påminnelselampor
( Sid. 361)*1, 2Lågt lufttryck i däck,
varningslampa
(Sid. 362)
Låg bränslenivå,
varningslampa
(Sid. 361)
Indikeringslampor
*1Växling,
indikeringslampa
(Sid. 139, 142) Bakljus,
indikeringslampa
(
Sid. 146)
Körriktningsvisare
( Sid. 144) Helljus,
indikeringslampa
(
Sid. 147)
*2
(Grön)
Elektroniskt lås- och
startsystem,
indikeringslampa
(Sid. 132)*2Dimljus fram,
indikeringslampa
(Sid. 150)
OM99Q24SE.book Page 66 Frid ay, April 28, 2017 10:18 AM

672. Instrumentgrupp
2
Instrumentgrupp
OM99Q24SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när motorn startas, eller efter några sekunder. Det kan vara en
indikering på fel om lamporna inte tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
*2: I förekommande fall
*3: Lampan blinkar för att visa att systemet är i funktion.
*4: Gäller 1KR-motorn
*5: Den här lampan tänds på mittpanelen.
*6: Lampan tänds när systemet stängs av.
*7: Lampan tänds när systeminställningar ändras.
*8: Lampan blinkar med gult sken för att indikera att bilen avviker från körfältet. Dimljus bak,
indikeringslampa
(
Sid. 150)
*1, 2Stop & Start-system,
indikeringslampa
(Sid. 187)
*1, 2, 3
Slirindikeringslampa
(Sid. 194)
*1, 2Stop & Start-system
avstängt,
indikeringslampa
(Sid. 188)
*1, 2VSC OFF,
indikeringslampa
(Sid. 194)*1, 2”TRC OFF”,
indikeringslampa
(Sid. 194)
*2, 4
(Grön)
Hastighetsbegränsare,
indikeringslampa
(Sid. 183)*2, 3, 7PCS-aktivering,
indikeringslampa
(Sid. 165, 168)
*2
(Grön)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 178)*1, 2, 6
PCS, varningslampa
(Sid. 168)
*2, 8
(Grön)
Körfältsmarkeringar
(Sid. 179)
”PASSENGER AIR BAG”,
indikeringslampa
(Sid. 40)
*1, 5
OM99Q24SE.book Page 67 Frid ay, April 28, 2017 10:18 AM

682. Instrumentgrupp
OM99Q24SE

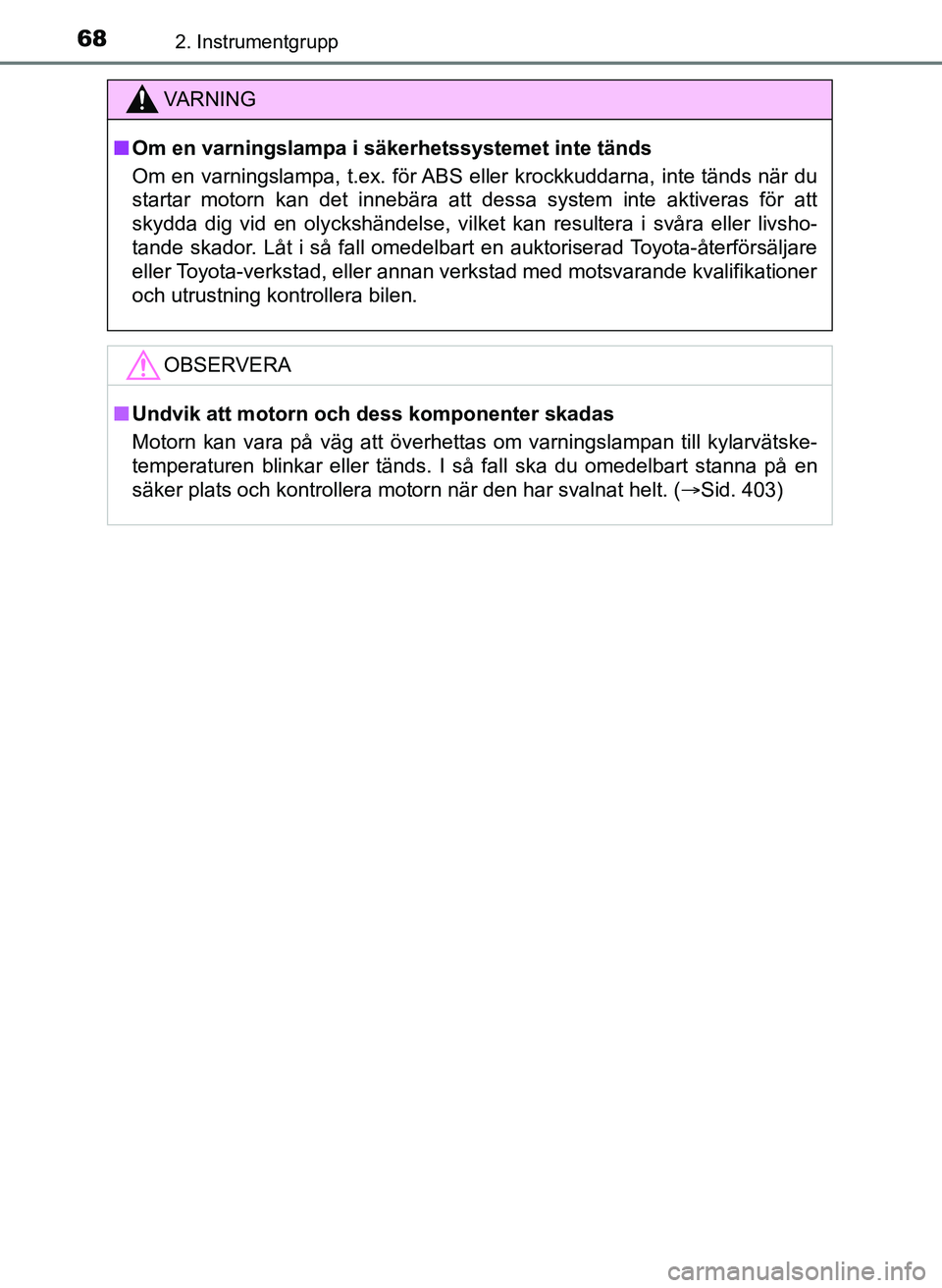

VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vilket kan resultera i svåra eller livsho-
tande skador. Låt i så fall omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan till kylarvätske-
temperaturen blinkar eller tänds. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( Sid. 403)
OM99Q24SE.book Page 68 Friday, April 28, 2017 10:18 AM

69
2
2. Instrumentgrupp
Instrumentgrupp
OM99Q24SE

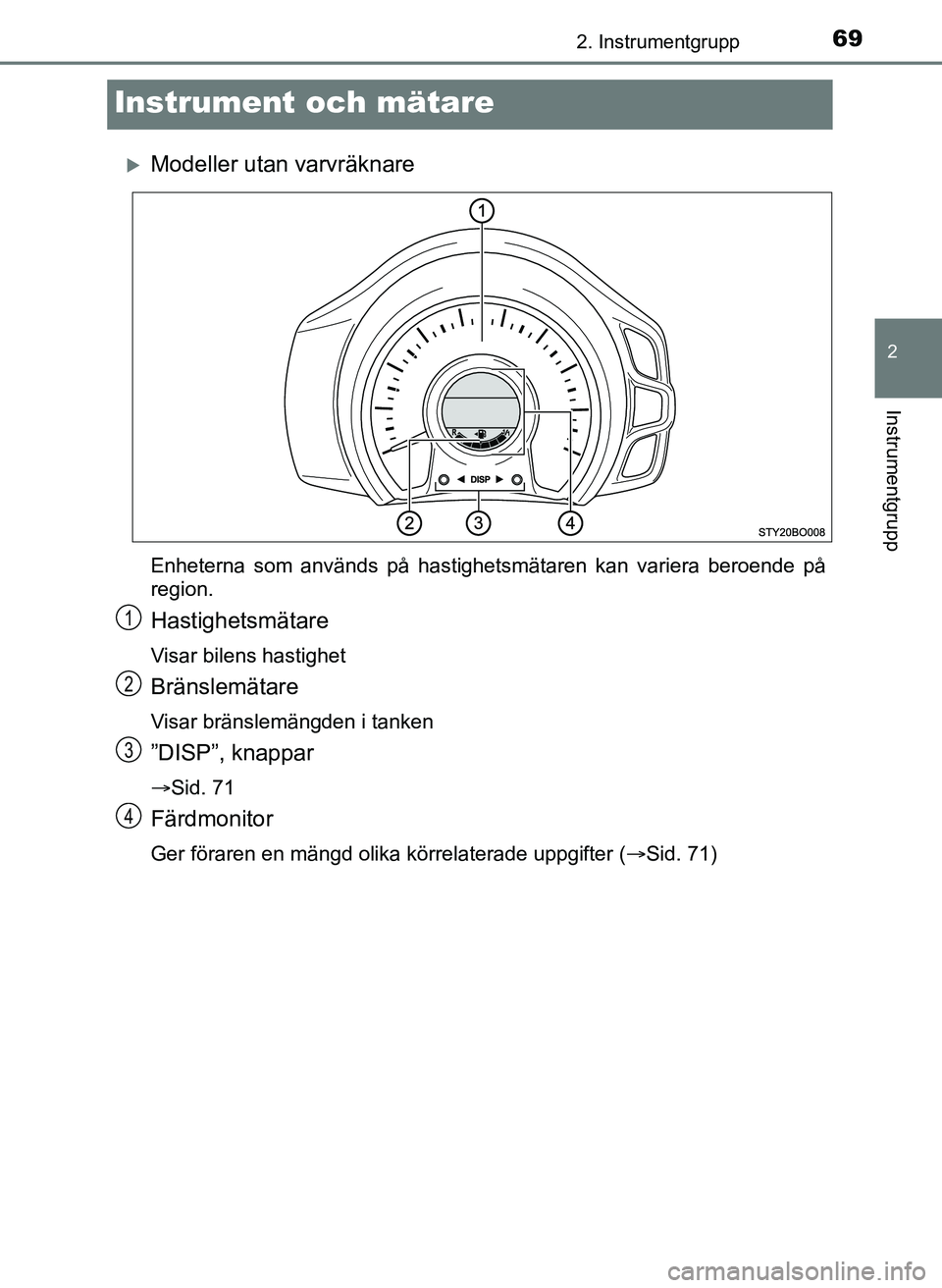

Instrument och mätare
Modeller utan varvräknare
Enheterna som används på hastighetsmätaren kan variera beroende på
region.
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
”DISP”, knappar
Sid. 71
Färdmonitor
Ger föraren en mängd olika körrelaterade uppgifter (Sid. 71)
1
2
3
4
OM99Q24SE.book Page 69 Friday, April 28, 2017 10:18 AM

702. Instrumentgrupp
OM99Q24SE

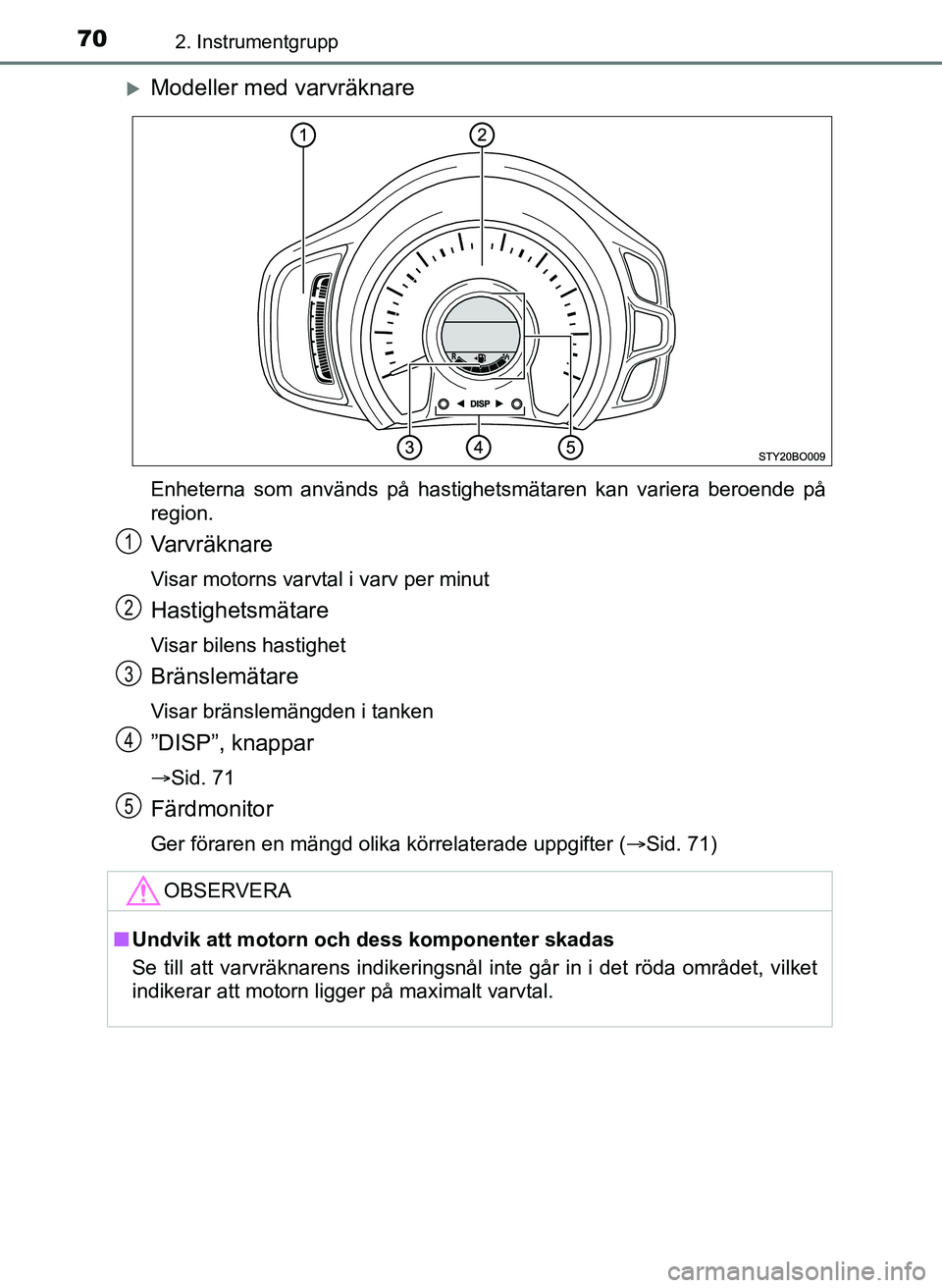

Modeller med varvräknare
Enheterna som används på hastighetsmätaren kan variera beroende på
region.
Varvräknare
Visar motorns varvtal i varv per minut
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
”DISP”, knappar
Sid. 71
Färdmonitor
Ger föraren en mängd olika körrelaterade uppgifter (Sid. 71)
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
1
2
3
4
5
