ESP TOYOTA AYGO 2017 Bruksanvisningar (in Swedish)

OM99Q24SE
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen
hos respektive
komponentÖppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5LjudanläggningAnvända ljudanläggningen
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll
och skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9Bilens
specifikationerSpecifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM99Q24SE
OM99Q24SE-FI
OM99Q24SE.book Page 1 Friday, April 28, 2017 10:18 AM

INNEHÅLLSFÖRTECKNING2
OM99Q24SEFör din information .........................6
Så här läser du den här
instruktionsboken .........................8
Söka information ............................9
Bildregister ...................................10
1-1. För säkert bruk Innan du börjar köra.............20
För säker körning .................22
Säkerhetsbälten ...................24
Krockkuddar.........................28
Säkerhetsåtgärder beträffande avgaser...........39
1-2. Barn och säkerhet Manuellt i-/urkopplingssystem
för krockkuddarna vid
framsätespassagerar-
platsen ...............................40
Åka med barn i bilen ............42
Bilbarnstolar .........................43
1-3. Stöldskydd Startspärr .............................62
2. Instrumentgrupp Varnings- och indikeringslampor ..............64
Instrument och mätare .........69
Färdmonitor .........................71 3-1. Information om nycklar
Nycklar ................................ 78
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ........................... 82
Baklucka.............................. 88
Elektroniskt lås- och startsystem........................ 94
3-3. Inställning av sätena Framsäten ......................... 100
Baksäte ............................. 102
Nackskydd......................... 104
3-4. Justera ratten och speglarna
Ratt.................................... 105
Invändig backspegel ......... 107
Ytterbackspeglar ............... 108
3-5. Öppna, stänga fönster och tygsoltak
Elfönsterhissar .................. 110
Bakre sidofönster (5-dörrarsmodeller) ......... 111
Tygsoltak ........................... 113
4-1. Innan du börjar köra Köra bilen .......................... 118
Last och bagage................ 127
Köra med släp ................... 128
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
4Körning
OM99Q24SE.book Page 2 Friday, April 28, 2017 10:18 AM

19
1Trygghet och säkerhet
OM99Q24SE1-1. För säkert bruk
Innan du börjar köra............. 20
För säker körning ................. 22
Säkerhetsbälten ................... 24
Krockkuddar......................... 28
Säkerhetsåtgärder beträffande avgaser........... 39
1-2. Barn och säkerhet Manuellt i-/urkopplingssystem
för krockkuddarna vid
framsätespassagerar-
platsen ............................... 40
Åka med barn i bilen ............ 42
Bilbarnstolar ......................... 43
1-3. Stöldskydd Startspärr ............................. 62
OM99Q24SE.book Page 19 Frid ay, April 28, 2017 10:18 AM

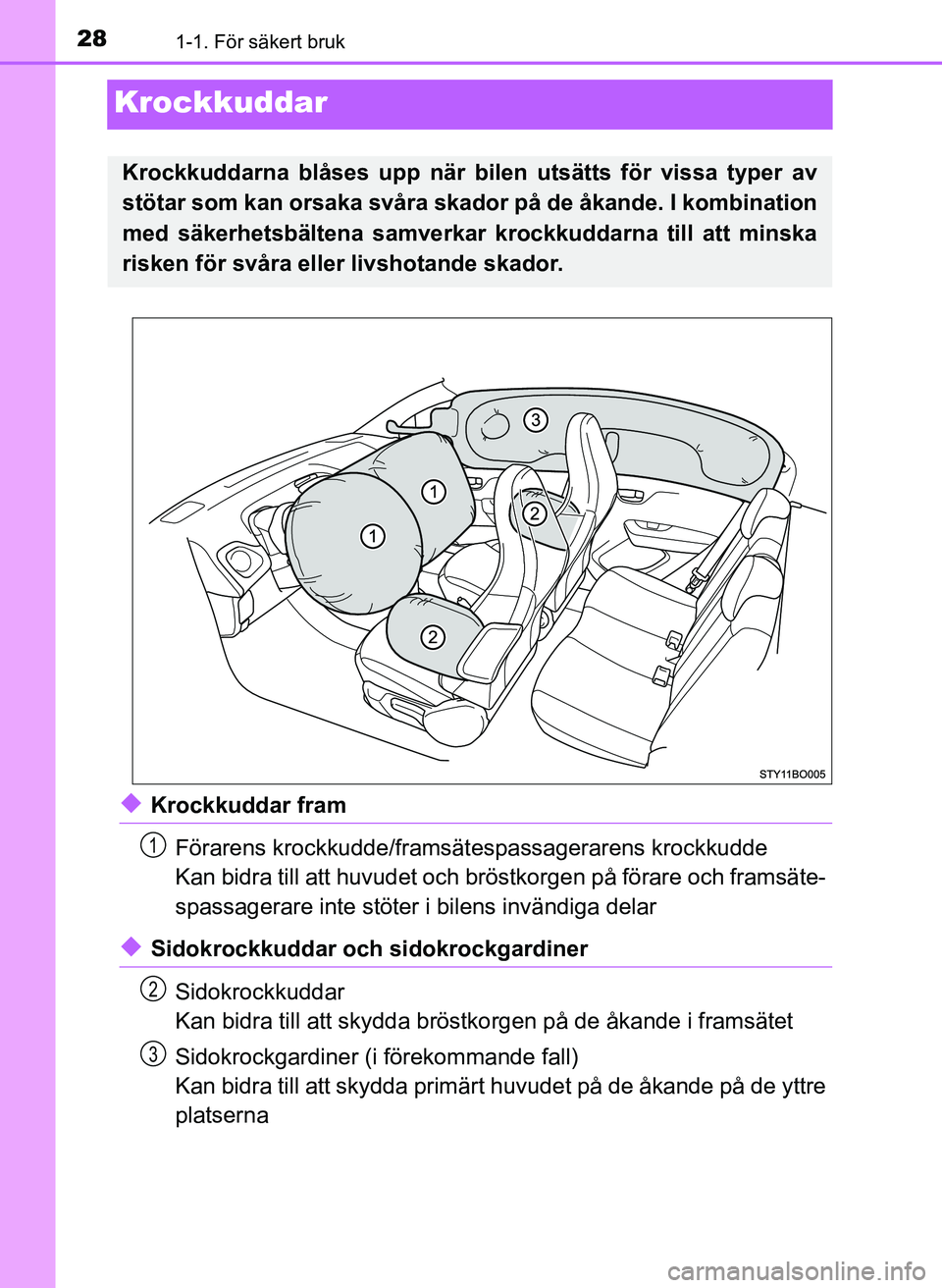

281-1. För säkert bruk
OM99Q24SE
Krockkuddar
uKrockkuddar framFörarens krockkudde/framsät espassagerarens krockkudde
Kan bidra till att huvudet och brös tkorgen på förare och framsäte-
spassagerare inte stöter i bilens invändiga delar
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner (i förekommande fall)
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
Krockkuddarna blåses upp när bile n utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
1
2
3
OM99Q24SE.book Page 28 Frid ay, April 28, 2017 10:18 AM

291-1. För säkert bruk
1
Trygghet och säkerhet
OM99Q24SE
3-dörrarsmodeller
Komponenter i krockkuddesystemet
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem,
varningslampa
Sidokrockgardiner
(i förekommande fall)Sidokrocksensorer (bak)
(i förekommande fall)
Bältessträckare och
kraftbegränsare
Sidokrocksensorer
(framdörrar)
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
OM99Q24SE.book Page 29 Frid
ay, April 28, 2017 10:18 AM

301-1. För säkert bruk
OM99Q24SE
5-dörrarsmodeller
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem,
varningslampa
Sidokrockgardiner
(i förekommande fall) Sidokrocksensorer (bak)
(i förekommande fall)
Sidokrocksensorer (fram)
Bältessträckare och
kraftbegränsare
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
OM99Q24SE.book Page 30 Frid
ay, April 28, 2017 10:18 AM

321-1. För säkert bruk
OM99Q24SE
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barn-
säkerhetsanordning. Toyota rekommenderar starkt att spädbarn och
småbarn alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än passagerarsätet fram. ( Sid. 43)
lSitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram eller
sitta i knä på framsätespassageraren.
l Låt inte framsätespassageraren ha
föremål i knät.
l Modeller utan sidokrockgardiner: Luta
dig inte mot framdörren.
l Modeller med sidokrockgardiner: Ingen
bör luta sig mot dörren, sidobalken i
taket eller mot stolparna fram, på sidan
eller bak.
OM99Q24SE.book Page 32 Frid ay, April 28, 2017 10:18 AM

331-1. För säkert bruk
1
Trygghet och säkerhet
OM99Q24SE
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Använd inga tillbehör på sätena som täcker delarna där\
sidokrockkud-
darna blåses upp eftersom det kan hindra uppblåsningen av krockkud\
-
darna. Sådana tillbehör kan medföra att sidokrockkuddarna inte aktiveras
korrekt, att systemet sätts ur funktion eller att sidokrockkuddarna blåses
upp oväntat vilket kan leda till svåra eller livshotande skador.
l Slå inte på några komponenter i krockkuddesystemet och utöva inte heller
något hårt tryck på dem.
Det kan orsaka funktionsstörningar i krockkuddarna.
lSe till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
l Fäst inga föremål på ytor som instru-
mentbrädan och rattnavet, man ska inte
heller luta sig mot dem.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren löses ut.
l Modeller utan sidokrockgardiner: Fäst
inga föremål på ytor som dörr, vindruta
och sidorutor.
l Modeller med sidokrockgardiner: Fäst
inga föremål på ytor såsom dörrar, vind-
ruta, sidodörrarnas rutor, stolparna fram
eller bak, samt taklister. (Gäller inte
dekalen för hastighetsbegränsning
Sid. 383)
OM99Q24SE.book Page 33 Frid ay, April 28, 2017 10:18 AM

381-1. För säkert bruk
OM99Q24SEl
Om ett dörrparti eller dess omgivande
ytor blivit skadade eller deformerade,
eller om bilen varit utsatt för en olycka
som inte var så kraftig att sidokrockkud-
darna eller sidokrockkuddarna och sido-
krockgardinerna har löst ut.
l Om dynan i rattcentrum eller instrument-
panelen nära framsätespassagerarens
krockkudde har blivit repad, sprucken
eller på annat sätt skadad.
l Om ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
l Modeller med sidokrockgardiner: Om kläd-
seln på främre dörrstolparna, bakre dörr-
stolparna eller takklädseln innanför vilken
sidokrockgardinen sitter har blivit repad,
sprucken eller på annat sätt skadad.
OM99Q24SE.book Page 38 Frid ay, April 28, 2017 10:18 AM

401-2. Barn och säkerhet
AYGO_OM_Europe_OM99Q24E
Manuellt i-/urkopplingssystem
för krockkudd arna vid
framsätespassagerarplatsen
”PASSENGER AIR BAG”, indi-
keringslampa
Modeller utan elektroniskt lås- och
startsystem:
Indikeringslampan ”ON” tänds när
krockkuddesystemet är aktiverat
(endast när startknappen är i läge
”ON”).
Modeller med elektroniskt lås- och
startsystem:
Indikeringslampan ”ON” tänds när
krockkuddesystemet är aktiverat
(endast när startknappen är i tänd-
ningsläge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Systemet kopplar ur krockkudde n på framsätespassagerarens
plats.
Krockkuddar får endast kopplas ur om ett barn sitter i bilbarnstol
i framsätet.
1
2
