TOYOTA AYGO 2017 Omistajan Käsikirja (in Finnish)

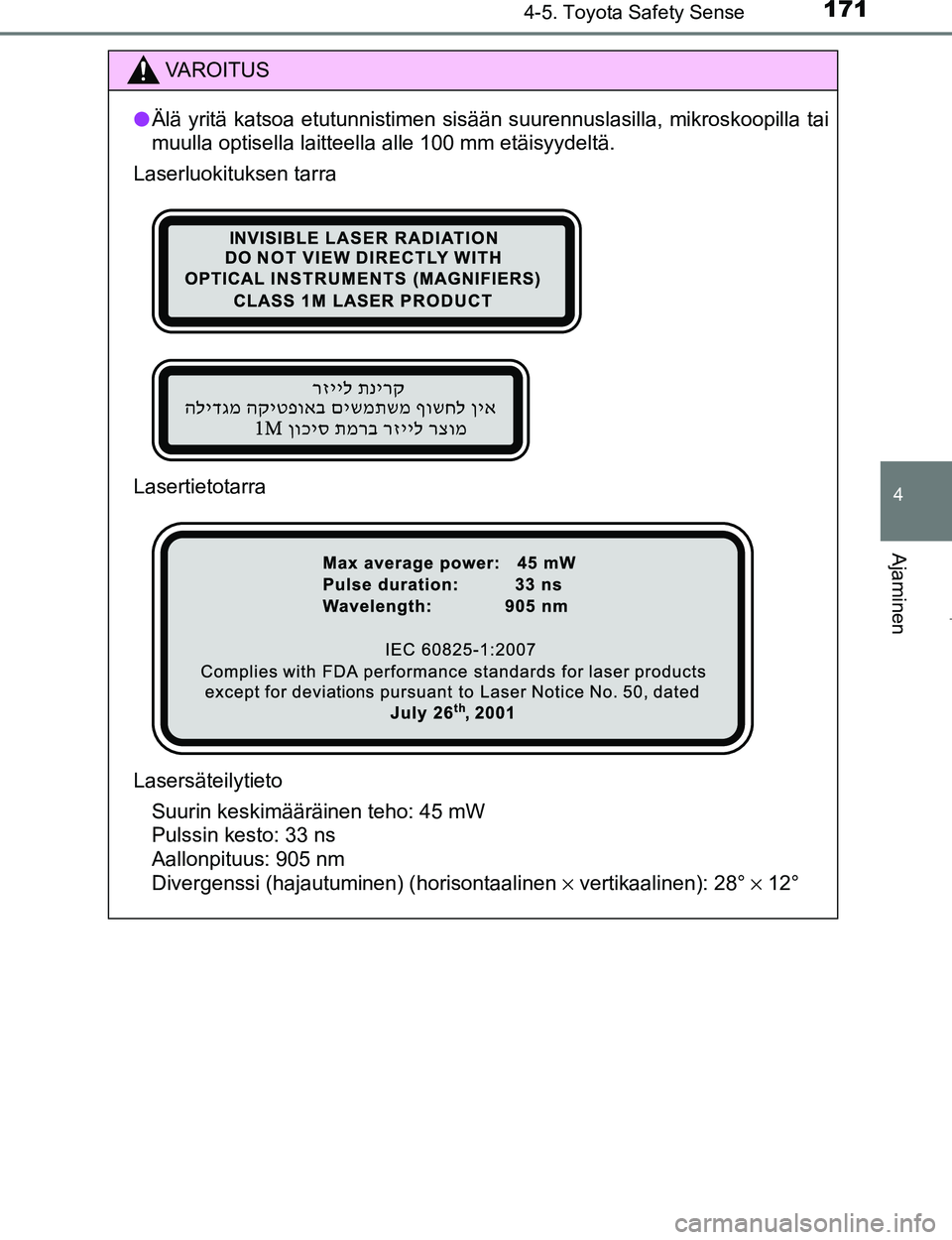

1714-5. Toyota Safety Sense
4
Ajaminen
OM99Q24FI
VAROITUS
lÄlä yritä katsoa etutunnistimen sisään suurennuslasilla, \
mikroskoopilla tai
muulla optisella laitteella alle 100 mm etäisyydeltä.
Laserluokituksen tarra
Lasertietotarra
Lasersäteilytieto Suurin keskimääräinen teho: 45 mW
Pulssin kesto: 33 ns
Aallonpituus: 905 nm
Divergenssi (hajautuminen) (horisontaalinen × vertikaalinen): 28° × 12°
OM99Q24FI.book Page 171 Mo nday, March 27, 2017 10:52 AM

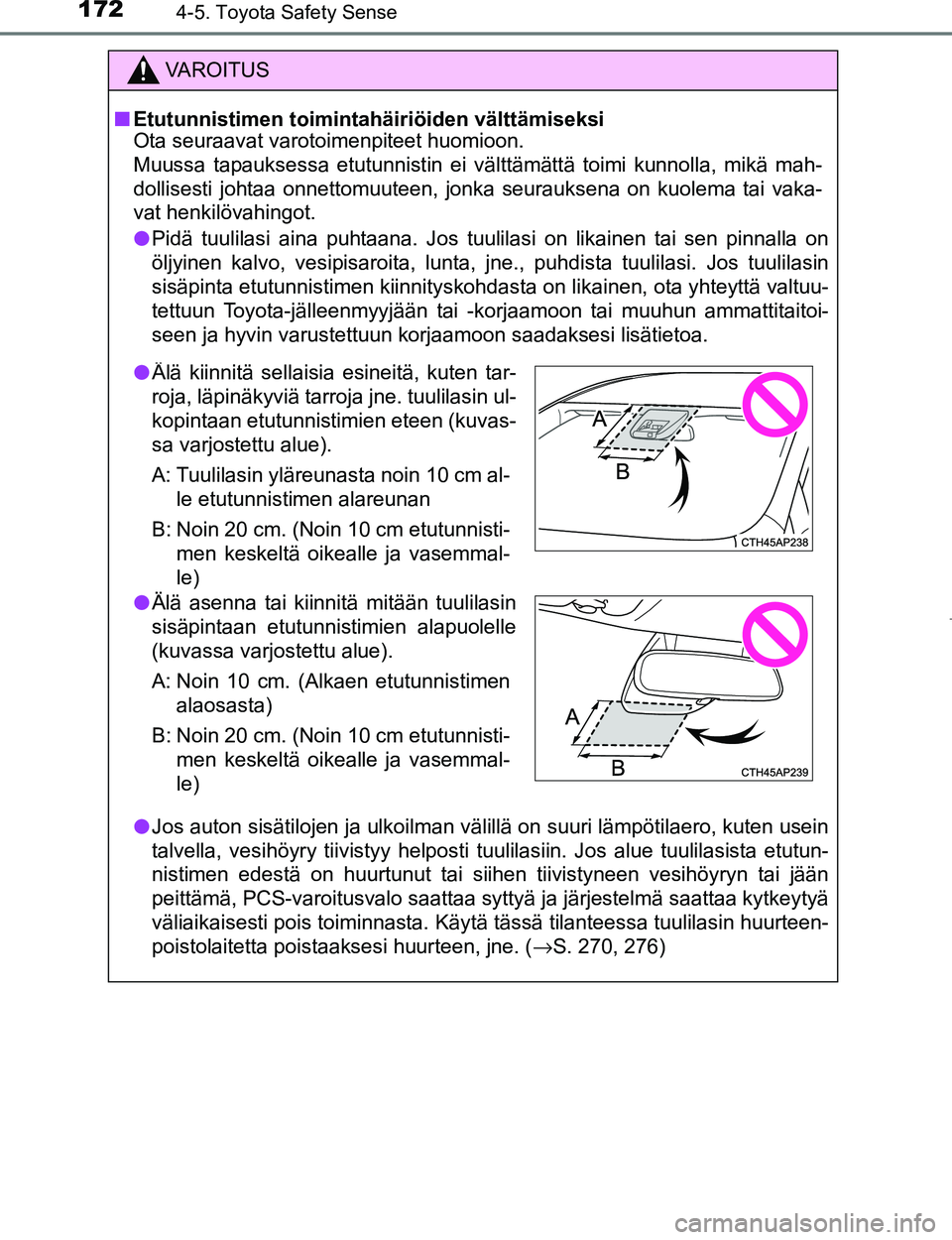

1724-5. Toyota Safety Sense
OM99Q24FI
VAROITUS
nEtutunnistimen toimintahäiriöiden välttämiseksi
Ota seuraavat varotoimenpiteet huomioon.
Muussa tapauksessa etutunnistin ei välttämättä toimi kunnolla, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vaka-
vat henkilövahingot.
l Pidä tuulilasi aina puhtaana. Jos tuulilasi on likainen tai sen pinnalla on
öljyinen kalvo, vesipisaroita, lunta, jne., puhdista tuulilasi. Jos tuulilasin
sisäpinta etutunnistimen kiinnityskohdasta on likainen, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon saadaksesi lisätietoa.
l Jos auton sisätilojen ja ulkoilman välillä on suuri lämpötilaero, kuten usein
talvella, vesihöyry tiivistyy helposti tuulilasiin. Jos alue tuulilasista etutun-
nistimen edestä on huurtunut tai siihen tiivistyneen vesihöyryn tai jään
peittämä, PCS-varoitusvalo saattaa syttyä ja järjestelmä saattaa kytkeytyä
väliaikaisesti pois toiminnasta. Käytä tässä tilanteessa tuulilasin huurteen-
poistolaitetta poistaaksesi huurteen, jne. ( →S. 270, 276)
lÄlä kiinnitä sellaisia esineitä, kuten tar-
roja, läpinäkyviä tarroja jne. tuulilasin ul-
kopintaan etutunnistimien eteen (kuvas-
sa varjostettu alue).
A: Tuulilasin yläreunasta noin 10 cm al-
le etutunnistimen alareunan
B: Noin 20 cm. (Noin 10 cm etutunnisti- men keskeltä oikealle ja vasemmal-
le)
l Älä asenna tai kiinnitä mitään tuulilasin
sisäpintaan etutunnistimien alapuolelle
(kuvassa varjostettu alue).
A: Noin 10 cm. (Alkaen etutunnistimen
alaosasta)
B: Noin 20 cm. (Noin 10 cm etutunnisti- men keskeltä oikealle ja vasemmal-
le)
OM99Q24FI.book Page 172 Mo nday, March 27, 2017 10:52 AM

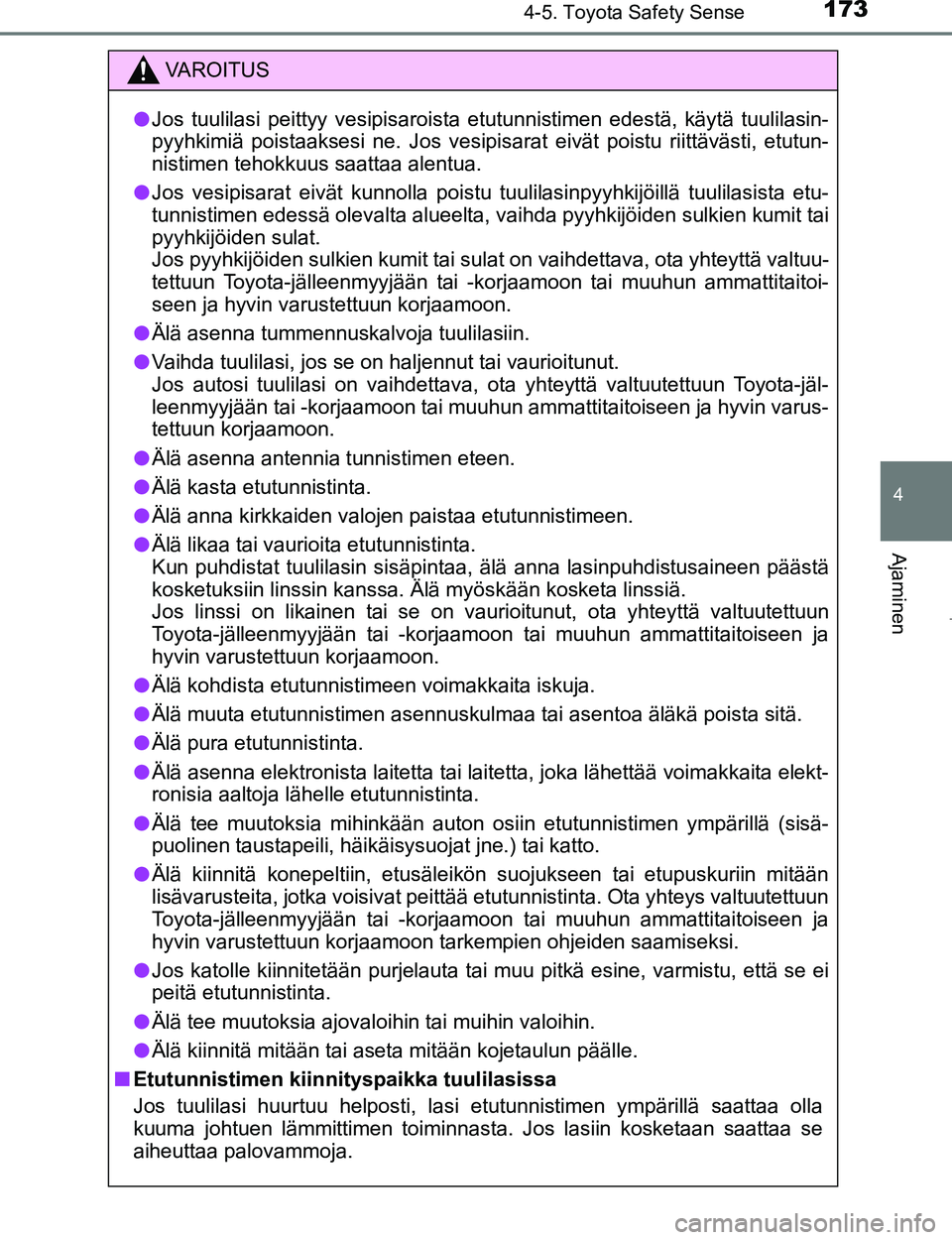

1734-5. Toyota Safety Sense
4
Ajaminen
OM99Q24FI
VAROITUS
lJos tuulilasi peittyy vesipisaroista etutunnistimen edestä, käytä tuulilasin-
pyyhkimiä poistaaksesi ne. Jos vesipisarat eivät poistu riittävästi, etutun-
nistimen tehokkuus saattaa alentua.
l Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista etu-
tunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien kumit tai
pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
l Älä asenna tummennuskalvoja tuulilasiin.
l Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
l Älä asenna antennia tunnistimen eteen.
l Älä kasta etutunnistinta.
l Älä anna kirkkaiden valojen paistaa etutunnistimeen.
l Älä likaa tai vaurioita etutunnistinta.
Kun puhdistat tuulilasin sisäpintaa, älä anna lasinpuhdistusaineen päästä
kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai se on vaurioitunut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
l Älä kohdista etutunnistimeen voimakkaita iskuja.
l Älä muuta etutunnistimen asennuskulmaa tai asentoa äläkä \
poista sitä.
l Älä pura etutunnistinta.
l Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle etutunnistinta.
l Älä tee muutoksia mihinkään auton osiin etutunnistimen ympärillä (sisä-
puolinen taustapeili, häikäisysuojat jne.) tai katto.
l Älä kiinnitä konepeltiin, etusäleikön suojukseen tai etupuskuriin mitään
lisävarusteita, jotka voisivat peittää etutunnistinta. Ota yhteys valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
l Jos katolle kiinnitetään purjelauta tai muu pitkä esine, varmistu, että se ei
peitä etutunnistinta.
l Älä tee muutoksia ajovaloihin tai muihin valoihin.
l Älä kiinnitä mitään tai aseta mitään kojetaulun päälle.
n Etutunnistimen kiinnityspaikka tuulilasissa
Jos tuulilasi huurtuu helposti, lasi etutunnistimen ympärillä saattaa olla
kuuma johtuen lämmittimen toiminnasta. Jos lasiin kosketaan saattaa se
aiheuttaa palovammoja.
OM99Q24FI.book Page 173 Mo nday, March 27, 2017 10:52 AM

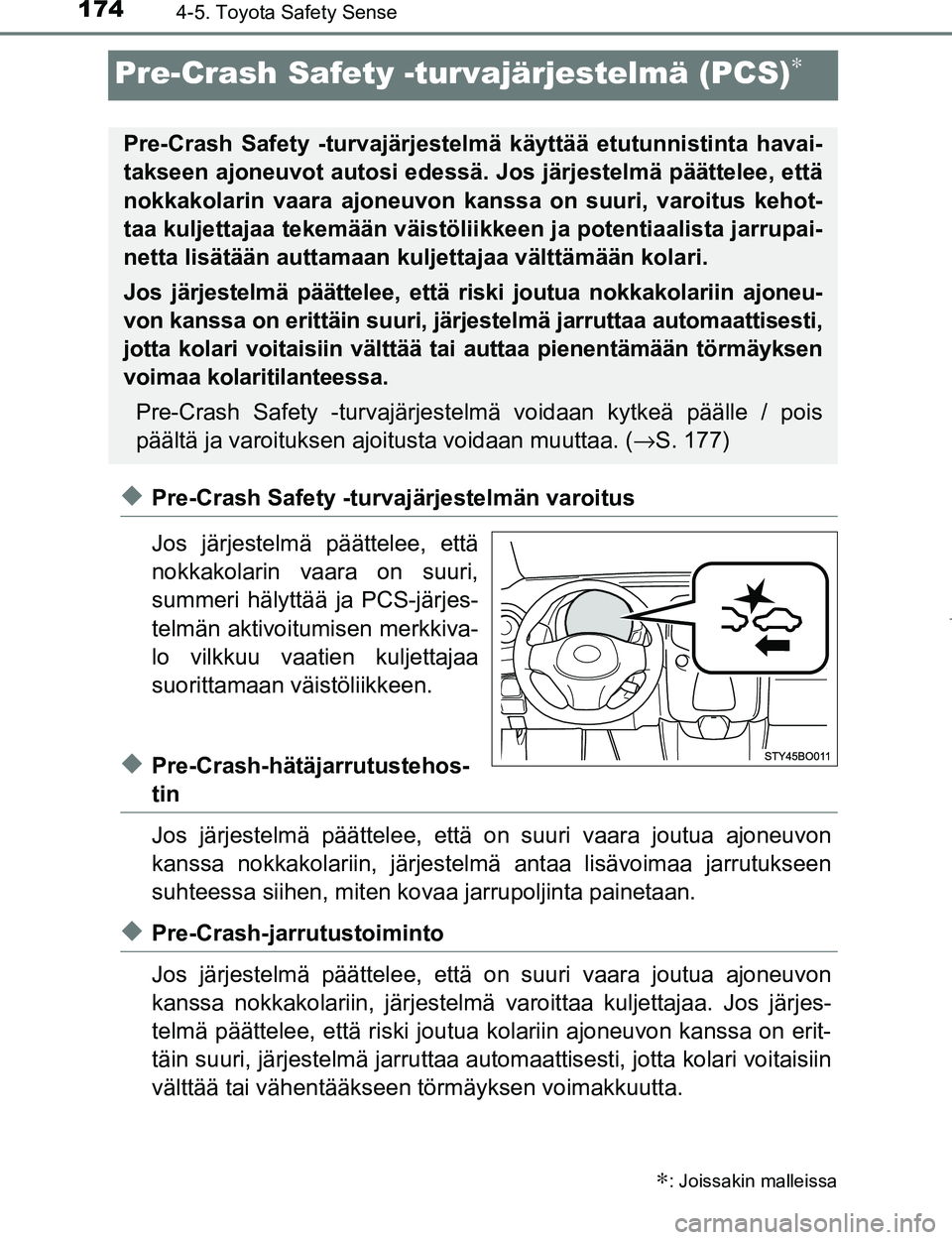

1744-5. Toyota Safety Sense
OM99Q24FI
Pre-Crash Safety -turvajärjestelmä (PCS)∗
uPre-Crash Safety -turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
nokkakolarin vaara on suuri,
summeri hälyttää ja PCS-järjes-
telmän aktivoitumisen merkkiva-
lo vilkkuu vaatien kuljettajaa
suorittamaan väistöliikkeen.
uPre-Crash-hätäjarrutustehos-
tin
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelm ä antaa lisävoimaa jarrutukseen
suhteessa siihen, miten kovaa jarrupo ljinta painetaan.
uPre-Crash-jarrutustoiminto
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelmä varoittaa kuljettajaa. Jos järjes-
telmä päättelee, että riski joutua kolariin ajoneuvon kanssa on erit-
täin suuri, järjestelmä jarruttaa automaattisesti, jotta kolari voitaisiin
välttää tai vähentääkseen törmäyksen voimakkuutta.
∗: Joissakin malleissa
Pre-Crash Safety -turvajärjestelmä käyttää etutunnistinta havai-
takseen ajoneuvot autosi edessä. Jos järjestelmä päättelee, että
nokkakolarin vaara ajoneuvon kanssa on suuri, varoitus kehot-
taa kuljettajaa tekemään väistölii kkeen ja potentiaalista jarrupai-
netta lisätään auttamaan kuljettajaa välttämään kolari.
Jos järjestelmä päättelee, että riski joutua nokkakolariin ajoneu-
von kanssa on erittäin suuri, järj estelmä jarruttaa automaattisesti,
jotta kolari voitaisiin välttää tai auttaa pienentämään törmäyksen
voimaa kolaritilanteessa.
Pre-Crash Safety -turvajärjeste lmä voidaan kytkeä päälle / pois
päältä ja varoituksen ajoitusta voidaan muuttaa. ( →S. 177)
OM99Q24FI.book Page 174 Mo nday, March 27, 2017 10:52 AM

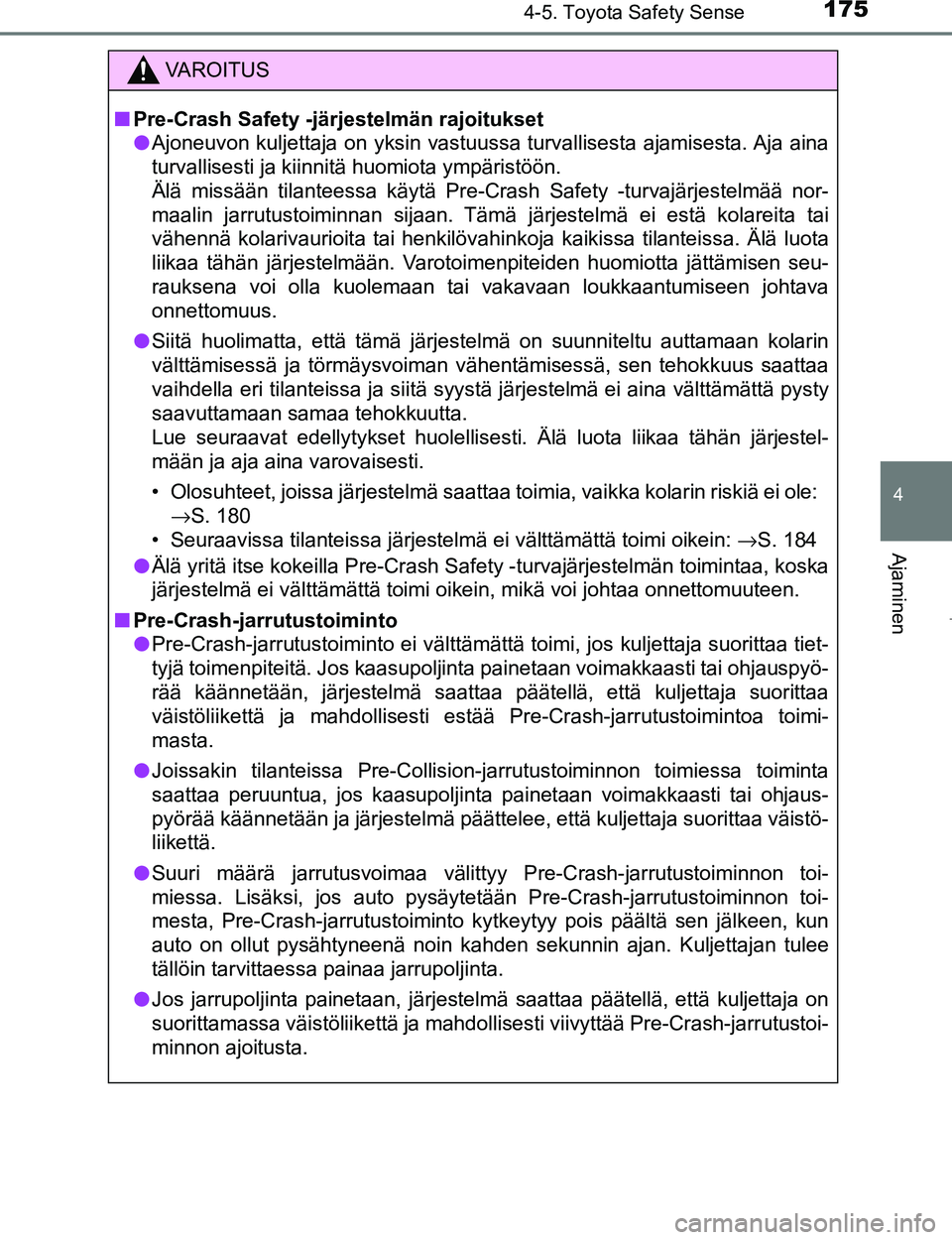

1754-5. Toyota Safety Sense
4
Ajaminen
OM99Q24FI
VAROITUS
nPre-Crash Safety -järjestelmän rajoitukset
l Ajoneuvon kuljettaja on yksin vastuussa turvallisesta ajamisesta. Aja aina
turvallisesti ja kiinnitä huomiota ympäristöön.
Älä missään tilanteessa käytä Pre-Crash Safety -turvaj\
ärjestelmää nor-
maalin jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai
vähennä kolarivaurioita tai henkilövahinkoj a kaikissa tilanteissa. Älä luota
liikaa tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seu-
rauksena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
l Siitä huolimatta, että tämä järjestelmä on suunniteltu\
auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä, sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
→S. 180
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: →S. 184
l Älä yritä itse kokeilla Pre-Crash Safety -turvajärjestelmän toimintaa, koska\
järjestelmä ei välttämättä toimi oikein, mikä voi johtaa onnettomuuteen.
n Pre-Crash-jarrutustoiminto
l Pre-Crash-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa tiet-
tyjä toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjauspyö-
rää käännetään, järjestelmä saattaa päätel\
lä, että kuljettaja suorittaa
väistöliikettä ja mahdollisesti est ää Pre-Crash-jarrutustoimintoa toimi-
masta.
l Joissakin tilanteissa Pre-Collision-jarrutustoiminnon toimiessa toiminta
saattaa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistö-
liikettä.
l Suuri määrä jarrutusvoimaa välittyy Pre-Crash-jarrutustoiminnon toi-
miessa. Lisäksi, jos auto pysäytetään Pre-Crash-jarrutustoiminnon toi-
mesta, Pre-Crash-jarrutustoiminto kytkeytyy pois päältä sen jälkeen, kun
auto on ollut pysähtyneenä noin kahden sekunnin ajan. Kuljettajan tulee
tällöin tarvittaessa painaa jarrupoljinta.
l Jos jarrupoljinta painetaan, järjestelmä saattaa päätellä, että kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Crash-jarrutustoi-
minnon ajoitusta.
OM99Q24FI.book Page 175 Mo nday, March 27, 2017 10:52 AM

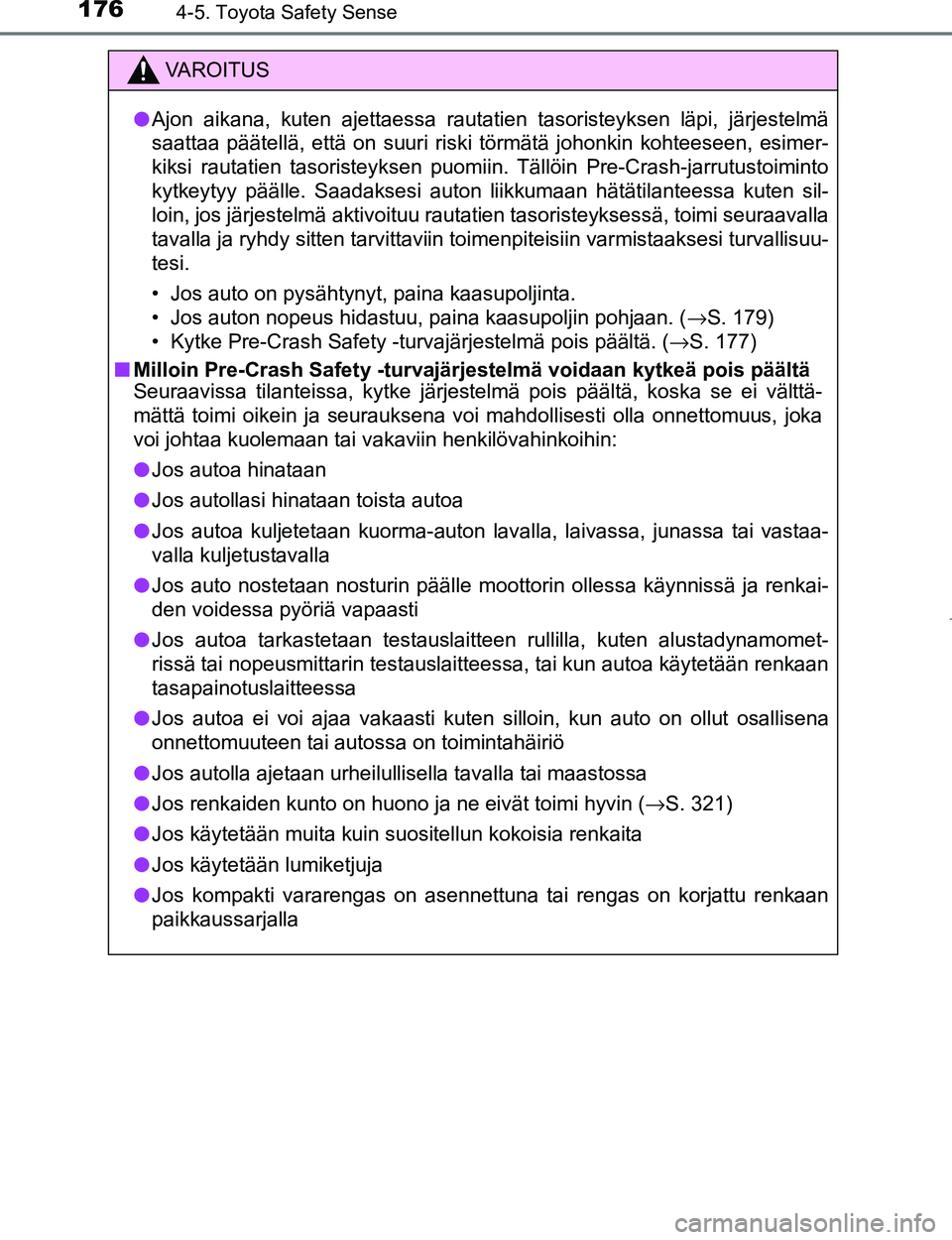

1764-5. Toyota Safety Sense
OM99Q24FI
VAROITUS
lAjon aikana, kuten ajettaessa rautatien tasoristeyksen läpi, järjestelmä
saattaa päätellä, että on suuri riski törmätä johonkin kohteeseen, esimer-
kiksi rautatien tasoristeyksen puomiin. Tällöin Pre-Crash-jarrutustoiminto
kytkeytyy päälle. Saadaksesi auton liikkumaan hätätilanteessa kuten sil-
loin, jos järjestelmä aktivoituu rautatien tasoristeyksessä, toimi seuraavalla
tavalla ja ryhdy sitten tarvittaviin toimenpiteisiin varmistaaksesi turv\
allisuu-
tesi.
• Jos auto on pysähtynyt, paina kaasupoljinta.
• Jos auton nopeus hidastuu, paina kaasupoljin pohjaan. ( →S. 179)
• Kytke Pre-Crash Safety -turvajärjestelmä pois päältä. ( →S. 177)
n Milloin Pre-Crash Safety -turvajär jestelmä voidaan kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus, joka
voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
l Jos autoa hinataan
l Jos autollasi hinataan toista autoa
l Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa\
-
valla kuljetustavalla
l Jos auto nostetaan nosturin päälle moottorin ollessa käynnissä ja renkai-
den voidessa pyöriä vapaasti
l Jos autoa tarkastetaan testauslaitteen rullilla, kuten alustadynamomet-
rissä tai nopeusmittarin testauslaitteessa, tai kun autoa käytetään renkaan
tasapainotuslaitteessa
l Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
l Jos autolla ajetaan urheilullisella tavalla tai maastossa
l Jos renkaiden kunto on huono ja ne eivät toimi hyvin ( →S. 321)
l Jos käytetään muita kuin suositellun kokoisia renkaita
l Jos käytetään lumiketjuja
l Jos kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
OM99Q24FI.book Page 176 Mo nday, March 27, 2017 10:52 AM

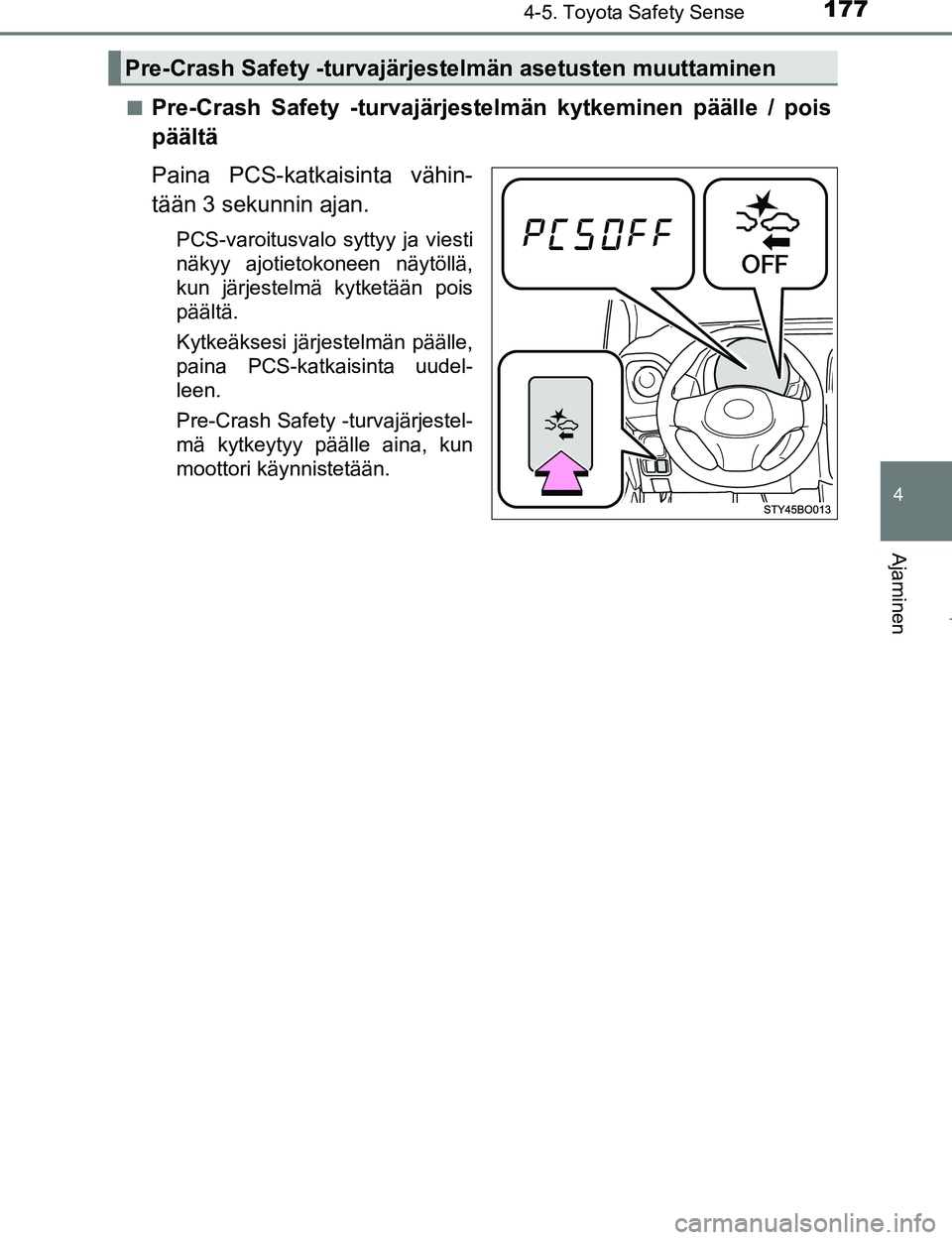

1774-5. Toyota Safety Sense
4
Ajaminen
OM99Q24FIn
Pre-Crash Safety -turvajärjestelmän kytkeminen päälle / pois
päältä
Paina PCS-katkaisinta vähin-
tään 3 sekunnin ajan.
PCS-varoitusvalo syttyy ja viesti
näkyy ajotietokoneen näytöllä,
kun järjestelmä kytketään pois
päältä.
Kytkeäksesi järjestelmän päälle,
paina PCS-katkaisinta uudel-
leen.
Pre-Crash Safety -turvajärjestel-
mä kytkeytyy päälle aina, kun
moottori käynnistetään.
Pre-Crash Safety -turvajärjestelmän asetusten muuttaminen
OM99Q24FI.book Page 177 Mo
nday, March 27, 2017 10:52 AM

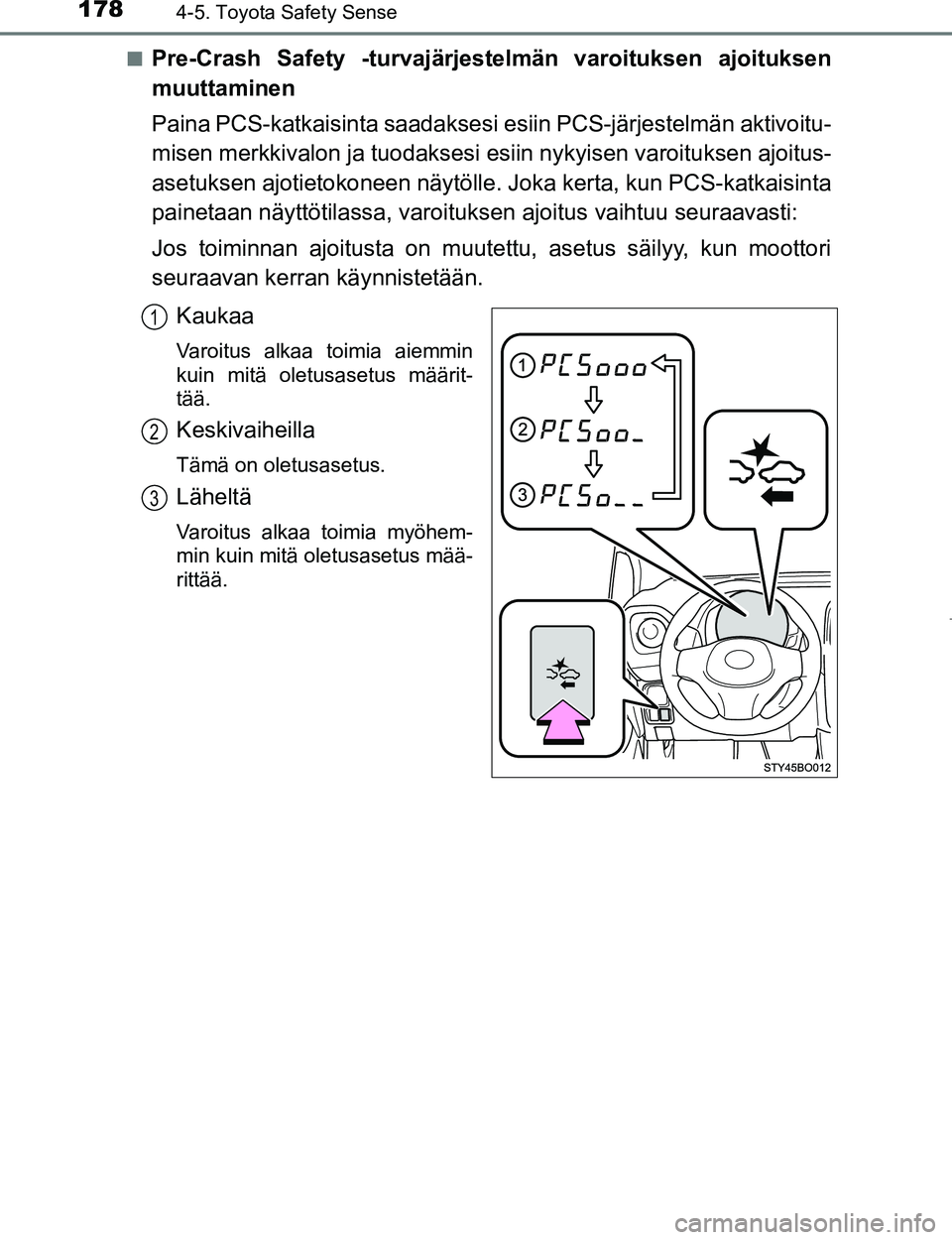

1784-5. Toyota Safety Sense
OM99Q24FIn
Pre-Crash Safety -turvajärjestelmän varoituksen ajoituksen
muuttaminen
Paina PCS-katkaisinta saadaksesi
esiin PCS-järjestelmän aktivoitu-
misen merkkivalon ja tuodaksesi es iin nykyisen varoituksen ajoitus-
asetuksen ajotietokoneen näytölle. Joka kerta, kun PCS-katkaisinta
painetaan näyttötilassa, varoituk sen ajoitus vaihtuu seuraavasti:
Jos toiminnan ajoitusta on muutettu, asetus säilyy, kun moottori
seuraavan kerran käynnistetään.
Kaukaa
Varoitus alkaa toimia aiemmin
kuin mitä oletusasetus määrit-
tää.
Keskivaiheilla
Tämä on oletusasetus.
Läheltä
Varoitus alkaa toimia myöhem-
min kuin mitä oletusasetus mää-
rittää.
1
2
3
OM99Q24FI.book Page 178 Mo nday, March 27, 2017 10:52 AM

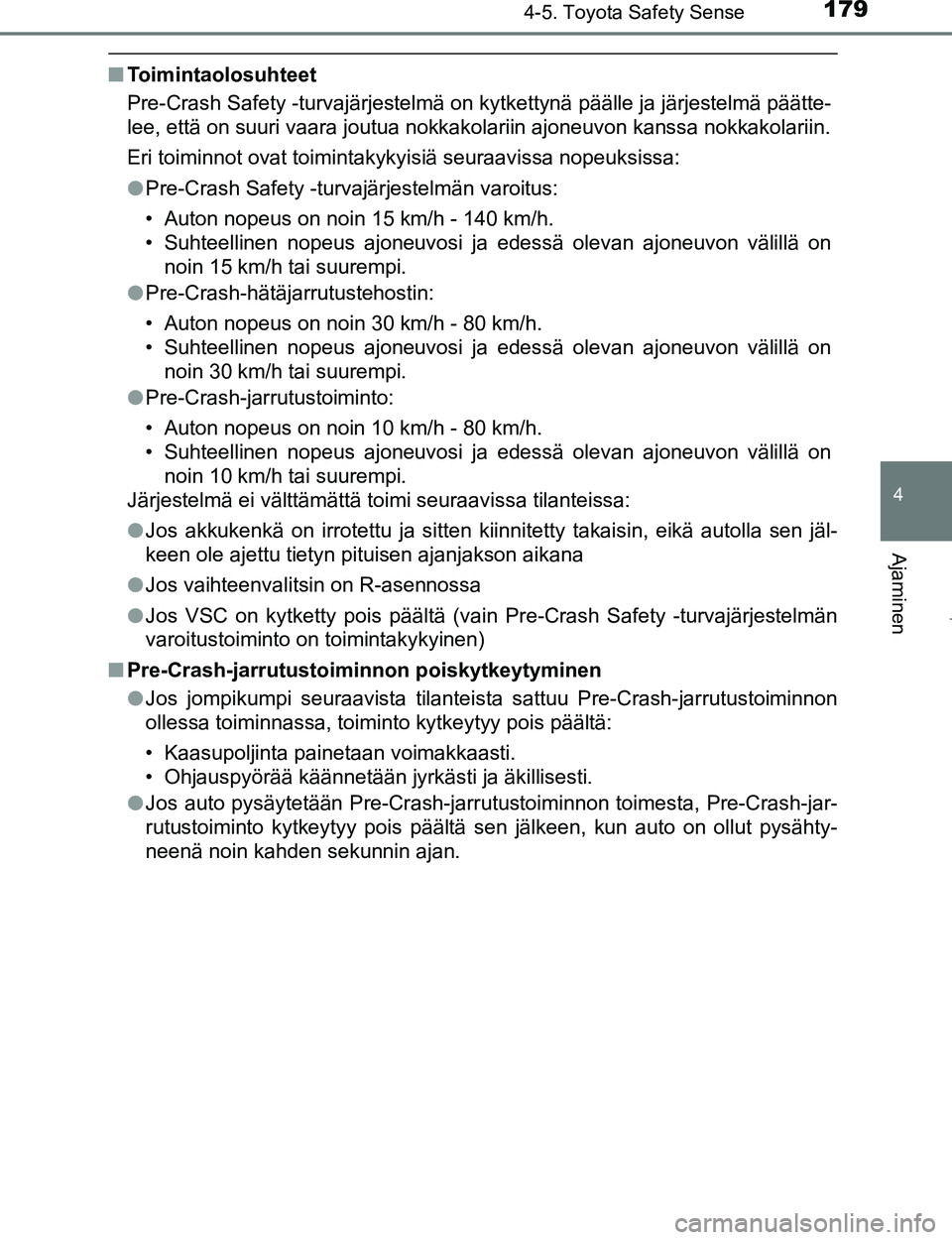

1794-5. Toyota Safety Sense
4
Ajaminen
OM99Q24FI
nToimintaolosuhteet
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päätte-
lee, että on suuri vaara joutua nokkakolariin ajoneuvon kanssa nokkak\
olariin.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
lPre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on noin 15 km/h - 140 km/h.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon välillä on
noin 15 km/h tai suurempi.
l Pre-Crash-hätäjarrutustehostin:
• Auton nopeus on noin 30 km/h - 80 km/h.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon välillä on
noin 30 km/h tai suurempi.
l Pre-Crash-jarrutustoiminto:
• Auton nopeus on noin 10 km/h - 80 km/h.
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon välillä on
noin 10 km/h tai suurempi.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
l Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä au\
tolla sen jäl-
keen ole ajettu tietyn pituisen ajanjakson aikana
l Jos vaihteenvalitsin on R-asennossa
l Jos VSC on kytketty pois päältä (vain Pre-Crash Safety -turvajärjestelmän
varoitustoiminto on toimintakykyinen)
n Pre-Crash-jarru tustoiminnon poiskytkeytyminen
l Jos jompikumpi seuraavista tilanteista sattuu Pre-Crash-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy pois päältä:
• Kaasupoljinta painetaan voimakkaasti.
• Ohjauspyörää käännetään jyrkästi ja äkillises\
ti.
l Jos auto pysäytetään Pre-Crash-jarrutustoiminnon toimesta, Pre-Crash-jar-
rutustoiminto kytkeytyy pois päältä sen jälkeen, kun auto on ollut pysähty-
neenä noin kahden sekunnin ajan.
OM99Q24FI.book Page 179 Mo nday, March 27, 2017 10:52 AM

1804-5. Toyota Safety Sense
OM99Q24FIn
Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
lJoissakin tilanteissa, kuten seuraavissa, järjestelmä saattaa aktivoitua tulki-
tessaan nokkakolarin vaaran olevan olemassa.
• Jos auton etuosa nousee tai laskee, esimerkiksi kun tien pinta on kum-
puileva tai muuten epätasainen
• Kun sivuutetaan vastaantulevalla
kaistalla oleva ajoneuvo, joka on py-
sähtynyt oikealle / vasemmalle kään-
tymistä varten
• Kun kohdataan vastaantuleva ajo- neuvo vasemmalle tai oikealle kään-
nyttäessä
• Kun ajetaan tiellä, jolla suhteellinen sijainti edellä olevaan ajoneuvoon rin-
nakkaisella kaistalla saattaa vaih-
della, kuten mutkaisella tiellä
• Jos autosi lähestyy nopeasti edellä ajavaa ajoneuvoa
OM99Q24FI.book Page 180 Mo nday, March 27, 2017 10:52 AM
