511-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R15L

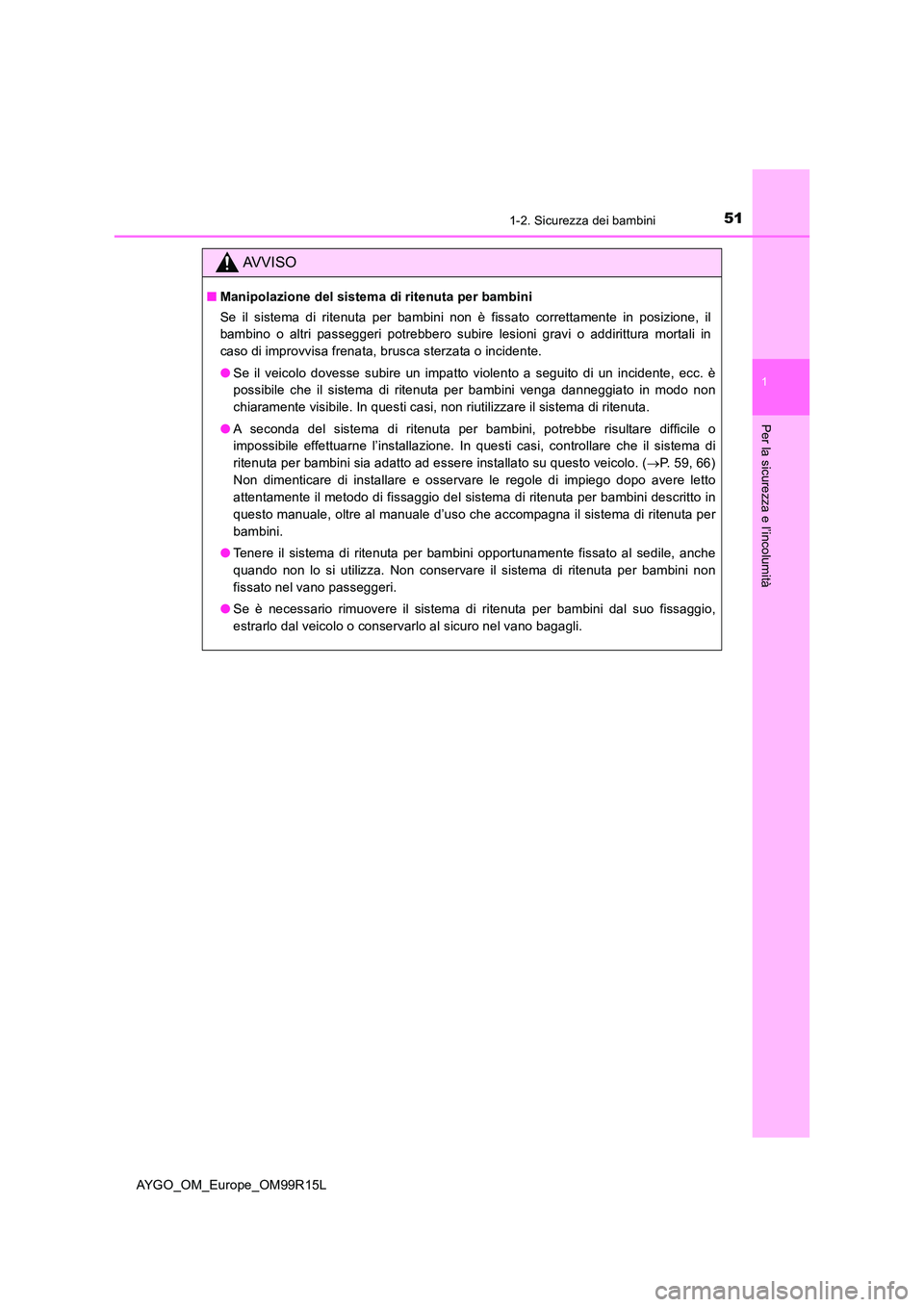

AVVISO
■Manipolazione del sistema di ritenuta per bambini
Se il sistema di ritenuta per bambini non è fissato correttamente in posizione, il
bambino o altri passeggeri potrebbero subire lesioni gravi o addirittura mortali in
caso di improvvisa frenata, brusca sterzata o incidente.
● Se il veicolo dovesse subire un impatto violento a seguito di un incidente, ecc. è
possibile che il sistema di ritenuta per bambini venga danneggiato in modo non
chiaramente visibile. In questi casi, non riutilizzare il sistema di ritenuta.
● A seconda del sistema di ritenuta per bambini, potrebbe risultare difficile o
impossibile effettuarne l’installazione. In questi casi, controllare che il sistema di
ritenuta per bambini sia adatto ad essere installato su questo veicolo. ( P. 59, 66)
Non dimenticare di installare e osservare le regole di impiego dopo avere letto
attentamente il metodo di fissaggio del sistema di ritenuta per bambini descritto in
questo manuale, oltre al manuale d’uso che accompagna il sistema di ritenuta per
bambini.
● Tenere il sistema di ritenuta per bambini opportunamente fissato al sedile, anche
quando non lo si utilizza. Non conservare il sistema di ritenuta per bambini non
fissato nel vano passeggeri.
● Se è necessario rimuovere il sistema di ritenuta per bambini dal suo fissaggio,
estrarlo dal veicolo o conservarlo al sicuro nel vano bagagli.

521-2. Sicurezza dei bambini
AYGO_OM_Europe_OM99R15L

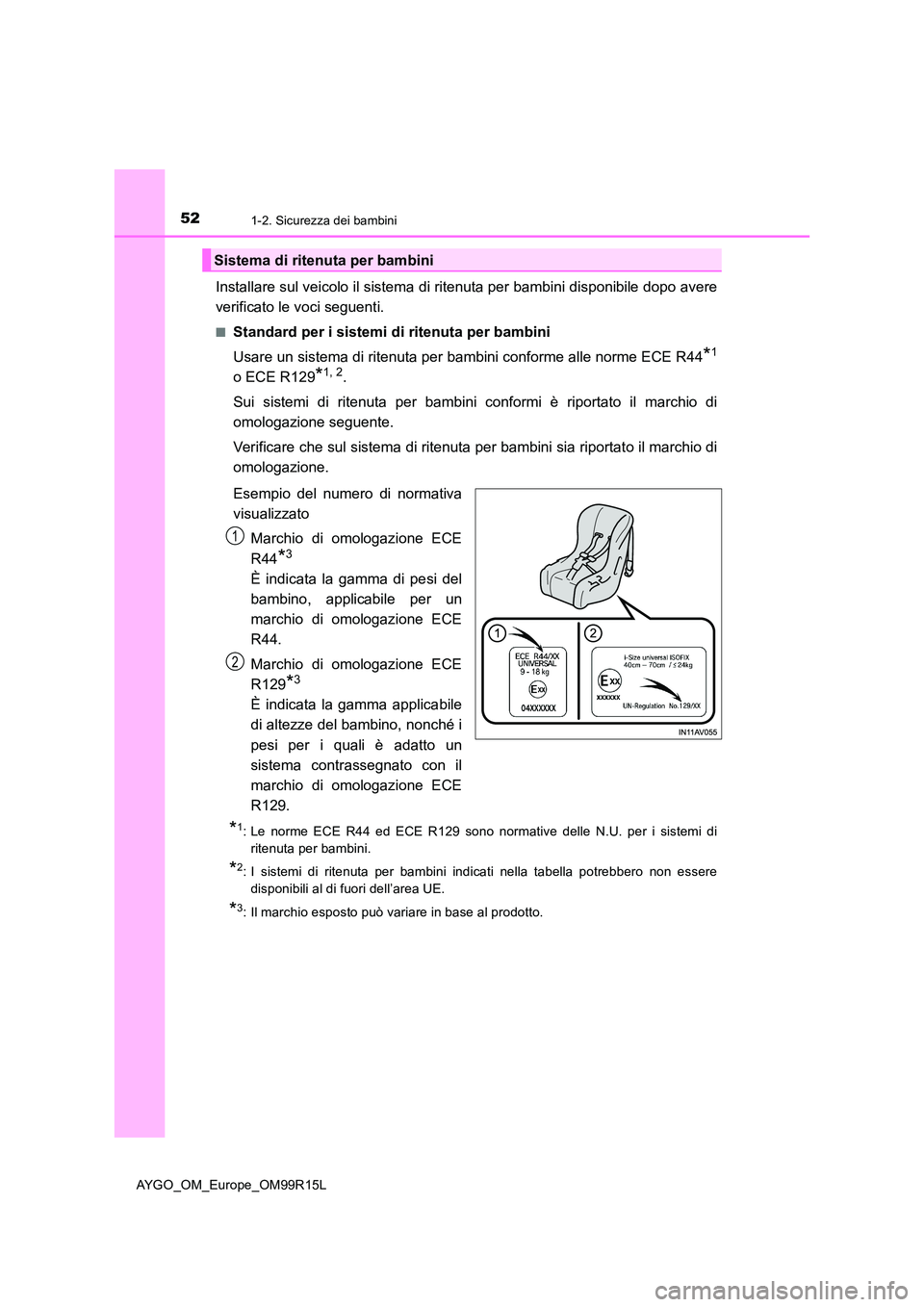

Installare sul veicolo il sistema di ritenuta per bambini disponibile dopo avere
verificato le voci seguenti.
■Standard per i sistemi di ritenuta per bambini
Usare un sistema di ritenuta per bambini conforme alle norme ECE R44*1
o ECE R129*1, 2.
Sui sistemi di ritenuta per bambini conformi è riportato il marchio di
omologazione seguente.
Verificare che sul sistema di ritenuta per bambini sia riportato il marchio di
omologazione.
Esempio del numero di normativa
visualizzato
Marchio di omologazione ECE
R44*3
È indicata la gamma di pesi del
bambino, applicabile per un
marchio di omologazione ECE
R44.
Marchio di omologazione ECE
R129*3
È indicata la gamma applicabile
di altezze del bambino, nonché i
pesi per i quali è adatto un
sistema contrassegnato con il
marchio di omologazione ECE
R129.
*1: Le norme ECE R44 ed ECE R129 sono normative delle N.U. per i sistemi di
ritenuta per bambini.
*2: I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
*3: Il marchio esposto può variare in base al prodotto.
Sistema di ritenuta per bambini
1
2

531-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R15L

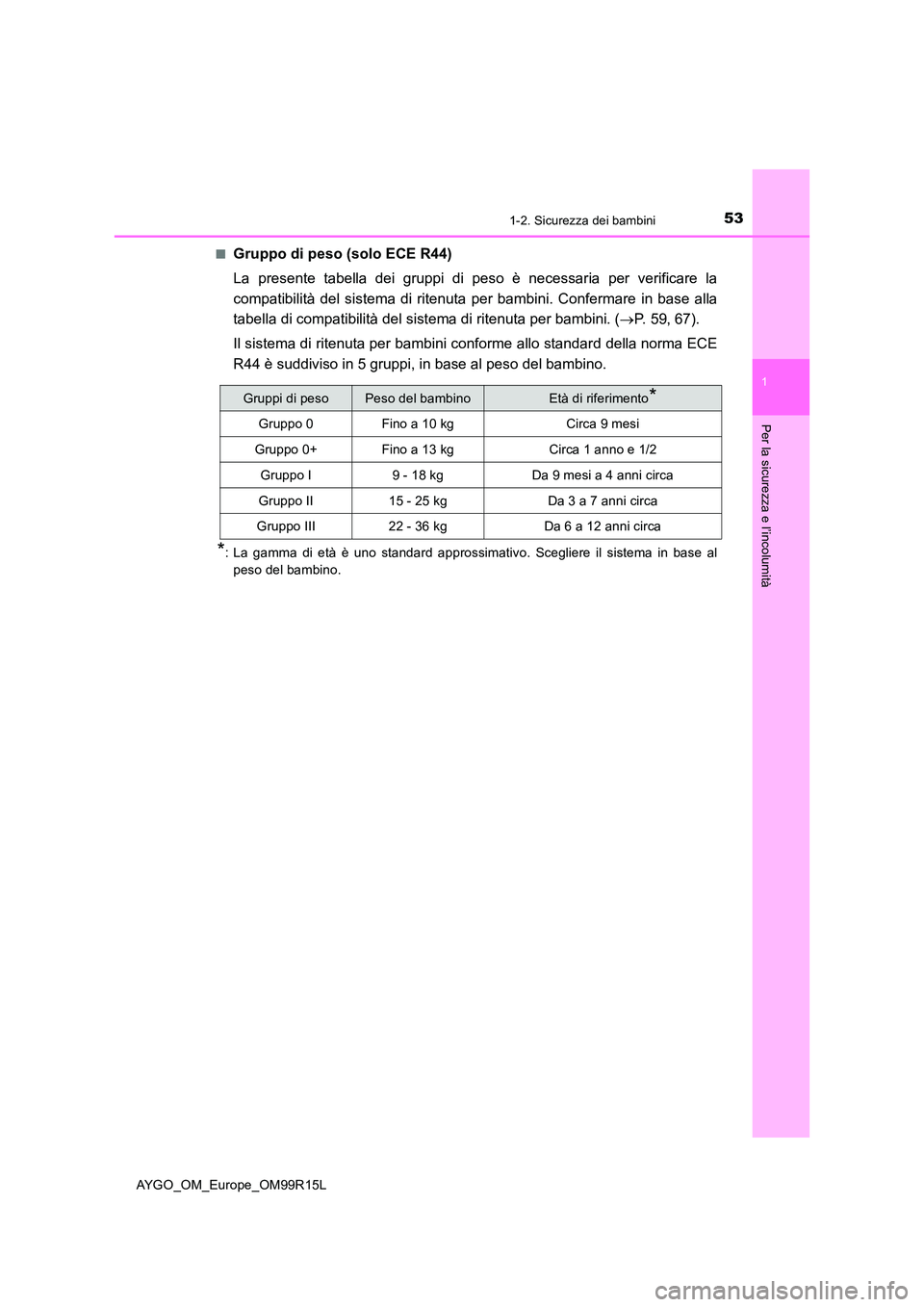

■Gruppo di peso (solo ECE R44)
La presente tabella dei gruppi di peso è necessaria per verificare la
compatibilità del sistema di ritenuta per bambini. Confermare in base alla
tabella di compatibilità del si stema di ritenuta per bambini. (P. 59,67).
Il sistema di ritenuta per bambini c onforme allo standard della norma ECE
R44 è suddiviso in 5 gruppi, in base al peso del bambino.
*: La gamma di età è uno standard approssimativo. Scegliere il sistema in base al
peso del bambino.
Gruppi di pesoPeso del bambinoEtà di riferimento*
Gruppo 0Fino a 10 kgCirca 9 mesi
Gruppo 0+Fino a 13 kgCirca 1 anno e 1/2
Gruppo I9 - 18 kgDa 9 mesi a 4 anni circa
Gruppo II15 - 25 kgDa 3 a 7 anni circa
Gruppo III22 - 36 kgDa 6 a 12 anni circa

541-2. Sicurezza dei bambini
AYGO_OM_Europe_OM99R15L

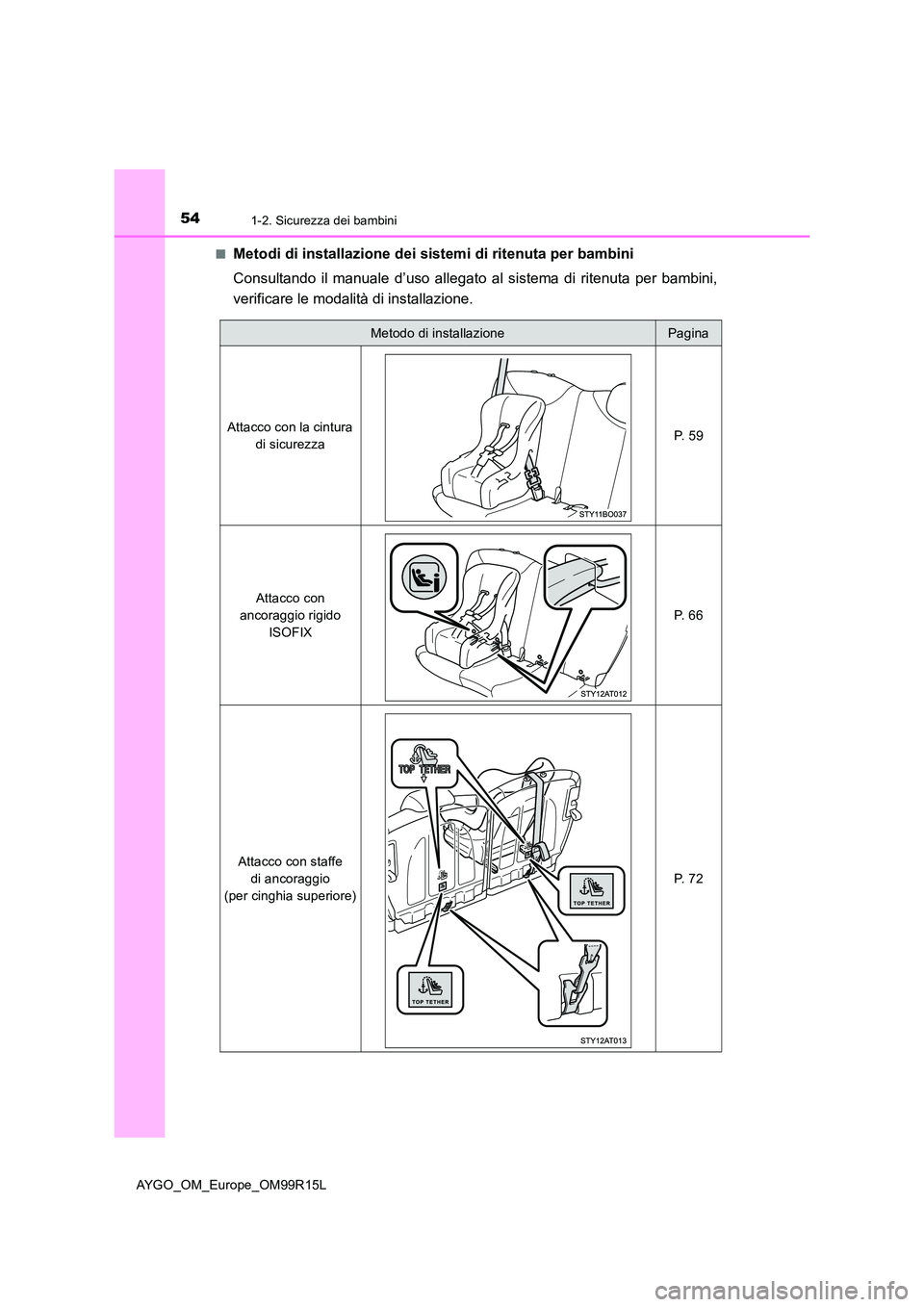

■Metodi di installazione dei sistemi di ritenuta per bambini
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini,
verificare le modalità di installazione.
Metodo di installazionePagina
Attacco con la cintura
di sicurezza P. 5 9
Attacco con
ancoraggio rigido
ISOFIX
P. 6 6
Attacco con staffe
di ancoraggio
(per cinghia superiore)
P. 7 2

551-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R15L

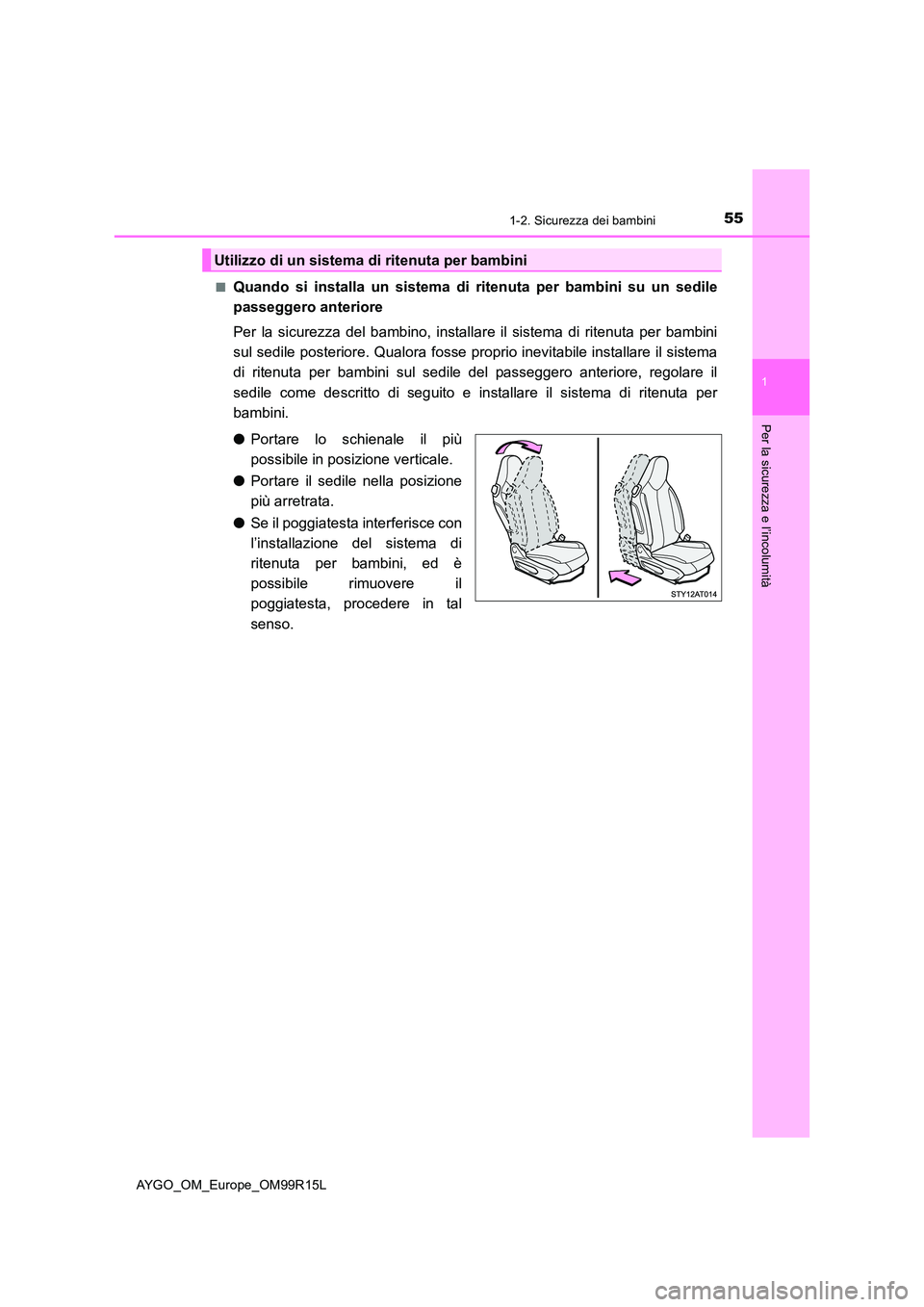

■Quando si installa un sistema di ritenuta per bambini su un sedile
passeggero anteriore
Per la sicurezza del bambino, installa re il sistema di ritenuta per bambini
sul sedile posteriore. Qualora fosse proprio inevitabile installare il sistema
di ritenuta per bambini sul sedile del passeggero anteriore, regolare il
sedile come descritto di seguito e in stallare il sistema di ritenuta per
bambini.
● Portare lo schienale il più
possibile in posizione verticale.
● Portare il sedile nella posizione
più arretrata.
● Se il poggiatesta interferisce con
l’installazione del sistema di
ritenuta per bambini, ed è
possibile rimuovere il
poggiatesta, procedere in tal
senso.
Utilizzo di un sistema di ritenuta per bambini

561-2. Sicurezza dei bambini
AYGO_OM_Europe_OM99R15L

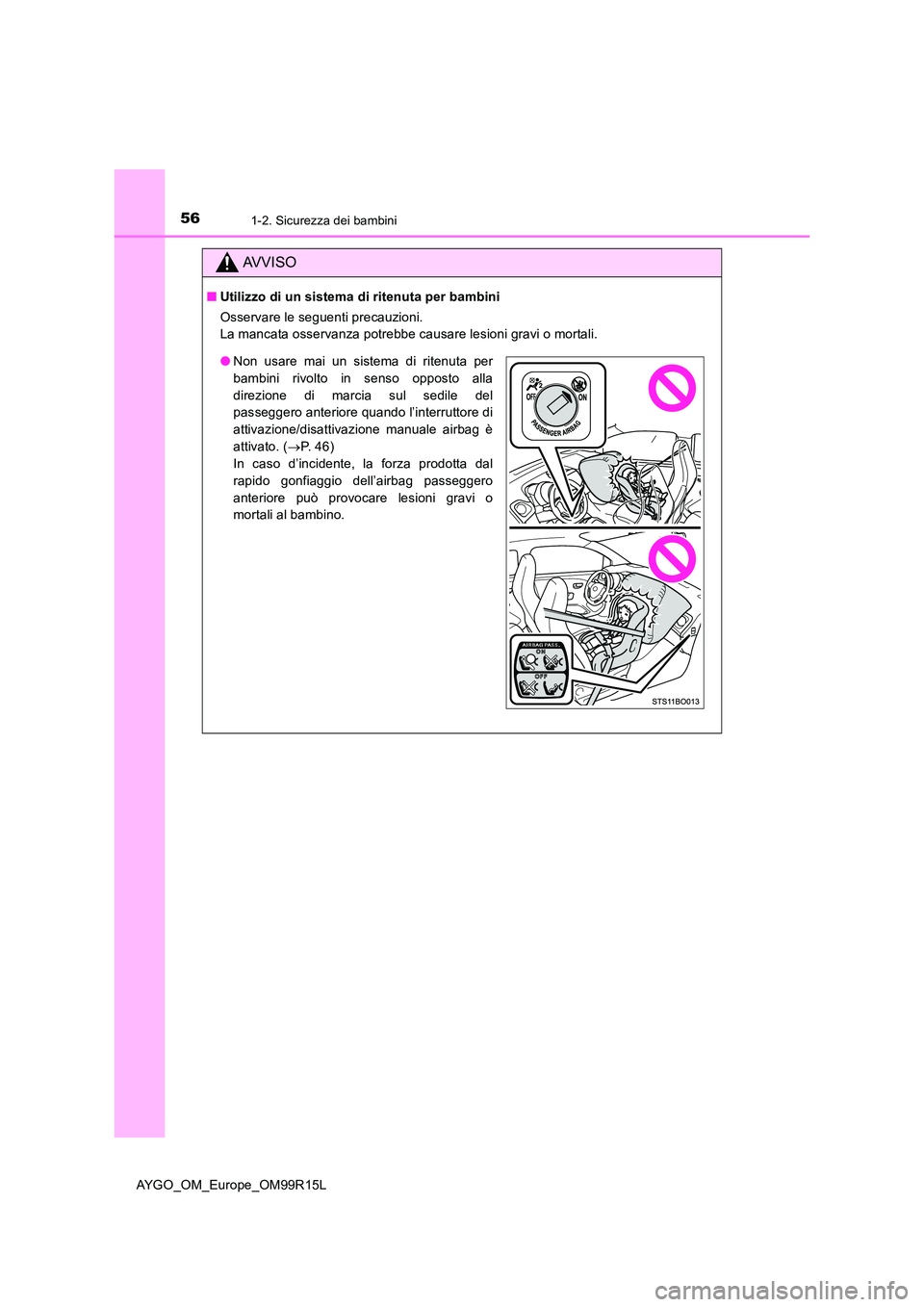

AVVISO
■Utilizzo di un sistema di ritenuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Non usare mai un sistema di ritenuta per
bambini rivolto in senso opposto alla
direzione di marcia sul sedile del
passeggero anteriore quando l’interruttore di
attivazione/disattivazione manuale airbag è
attivato. ( P. 4 6 )
In caso d’incidente, la forza prodotta dal
rapido gonfiaggio dell’airbag passeggero
anteriore può provocare lesioni gravi o
mortali al bambino.

571-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R15L

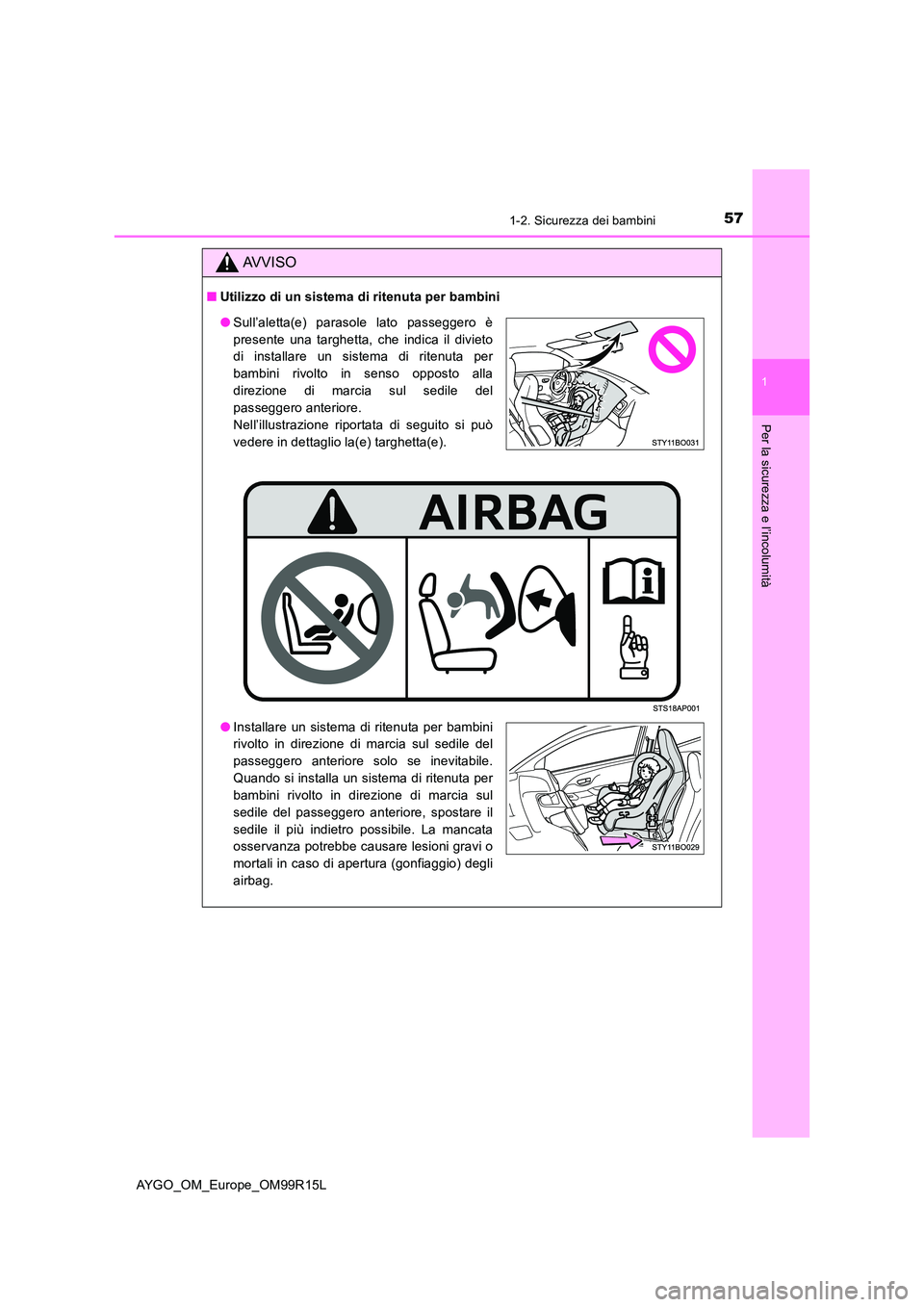

AVVISO
■Utilizzo di un sistema di ritenuta per bambini
●Sull’aletta(e) parasole lato passeggero è
presente una targhetta, che indica il divieto
di installare un sistema di ritenuta per
bambini rivolto in senso opposto alla
direzione di marcia sul sedile del
passeggero anteriore.
Nell’illustrazione riportata di seguito si può
vedere in dettaglio la(e) targhetta(e).
●Installare un sistema di ritenuta per bambini
rivolto in direzione di marcia sul sedile del
passeggero anteriore solo se inevitabile.
Quando si installa un sistema di ritenuta per
bambini rivolto in direzione di marcia sul
sedile del passeggero anteriore, spostare il
sedile il più indietro possibile. La mancata
osservanza potrebbe causare lesioni gravi o
mortali in caso di apertura (gonfiaggio) degli
airbag.

581-2. Sicurezza dei bambini
AYGO_OM_Europe_OM99R15L
AVVISO

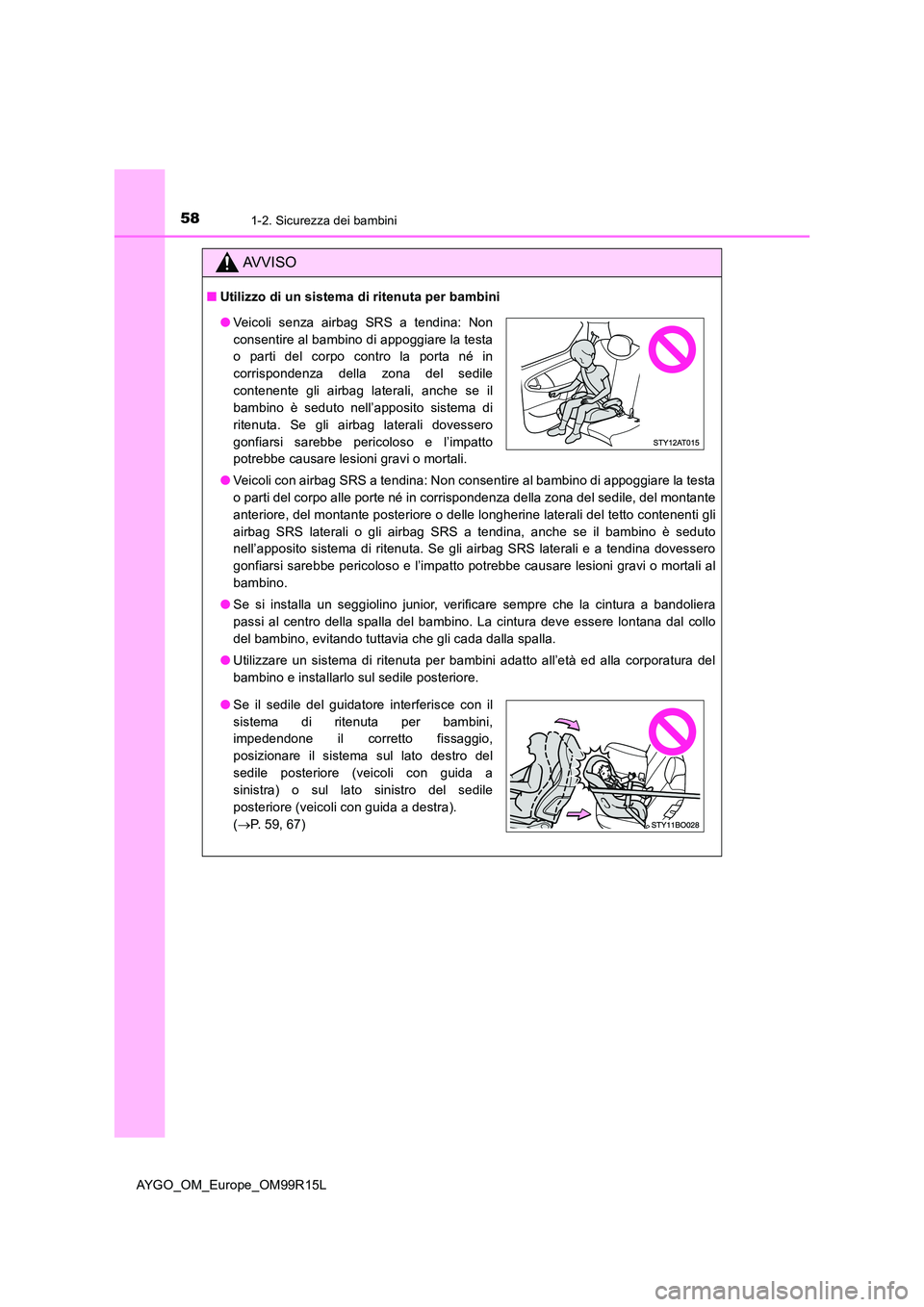

■Utilizzo di un sistema di ritenuta per bambini
● Veicoli con airbag SRS a tendina: Non consentire al bambino di appoggiare la testa
o parti del corpo alle porte né in corrispondenza della zona del sedile, del montante
anteriore, del montante posteriore o delle longherine laterali del tetto contenenti gli
airbag SRS laterali o gli airbag SRS a tendina, anche se il bambino è seduto
nell’apposito sistema di ritenuta. Se gli airbag SRS laterali e a tendina dovessero
gonfiarsi sarebbe pericoloso e l’impatto potrebbe causare lesioni gravi o mortali al
bambino.
● Se si installa un seggiolino junior, verificare sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere lontana dal collo
del bambino, evitando tuttavia che gli cada dalla spalla.
● Utilizzare un sistema di ritenuta per bambini adatto all’età ed alla corporatura del
bambino e installarlo sul sedile posteriore.
● Veicoli senza airbag SRS a tendina: Non
consentire al bambino di appoggiare la testa
o parti del corpo contro la porta né in
corrispondenza della zona del sedile
contenente gli airbag laterali, anche se il
bambino è seduto nell’apposito sistema di
ritenuta. Se gli airbag laterali dovessero
gonfiarsi sarebbe pericoloso e l’impatto
potrebbe causare lesioni gravi o mortali.
● Se il sedile del guidatore interferisce con il
sistema di ritenuta per bambini,
impedendone il corretto fissaggio,
posizionare il sistema sul lato destro del
sedile posteriore (veicoli con guida a
sinistra) o sul lato sinistro del sedile
posteriore (veicoli con guida a destra).
( P. 59, 67)

591-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R15L

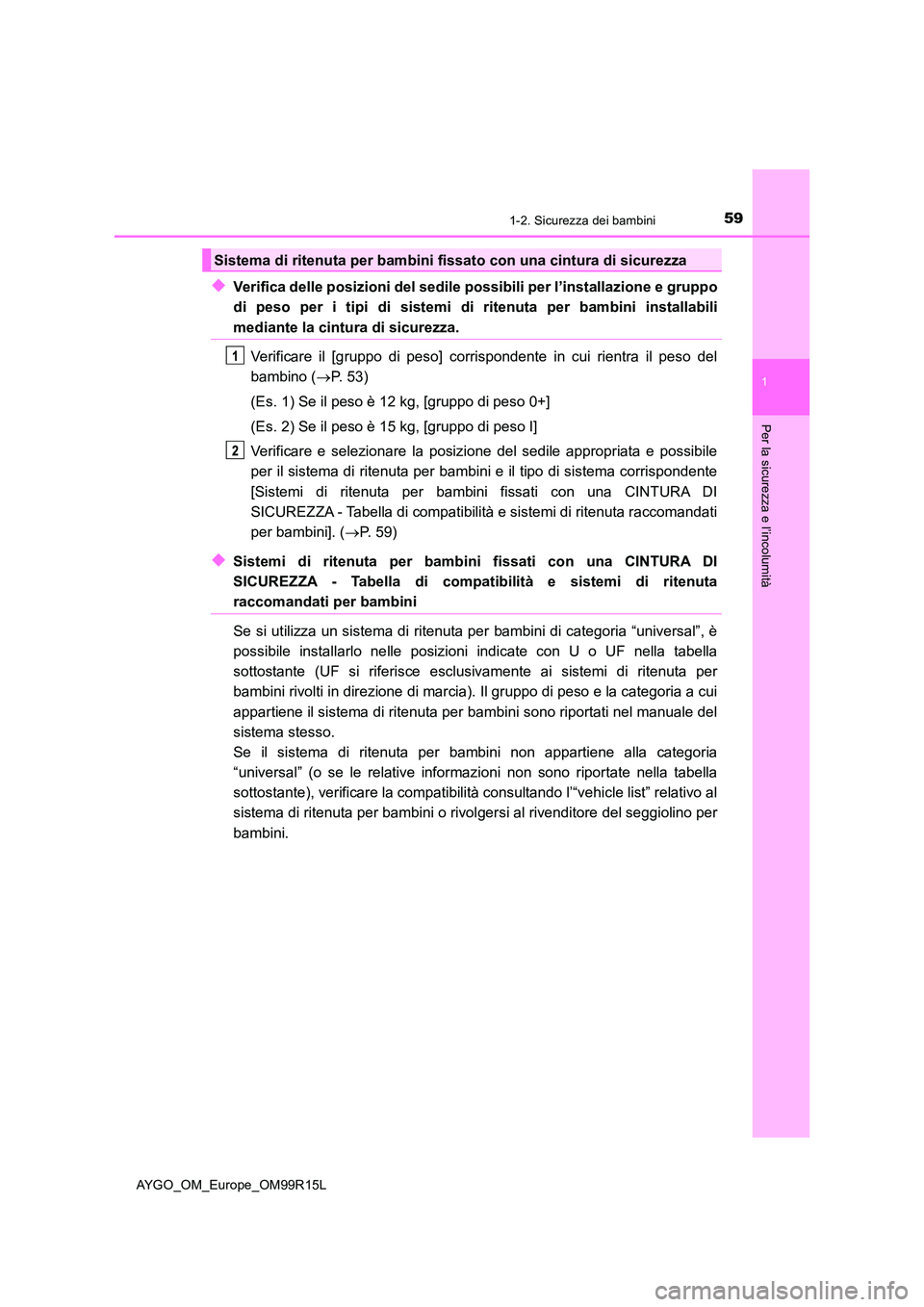

◆Verifica delle posizioni del sedile possibili per l’installazione e gruppo
di peso per i tipi di sistemi di ritenuta per bambini installabili
mediante la cintura di sicurezza.
Verificare il [gruppo di peso] corrispondente in cui rientra il peso del
bambino ( P. 53)
(Es. 1) Se il peso è 12 kg, [gruppo di peso 0+]
(Es. 2) Se il peso è 15 kg, [gruppo di peso I]
Verificare e selezionare la posizione del sedile appropriata e possibile
per il sistema di ritenuta per bambini e il tipo di sistema corrispondente
[Sistemi di ritenuta per bambini fissati con una CINTURA DI
SICUREZZA - Tabella di compatibilità e sistemi di ritenuta raccomandati
per bambini]. ( P. 59)
◆Sistemi di ritenuta per bambini fissati con una CINTURA DI
SICUREZZA - Tabella di compatibilità e sistemi di ritenuta
raccomandati per bambini
Se si utilizza un sistema di ritenuta per bambini di categoria “universal”, è
possibile installarlo nelle posizioni indicate con U o UF nella tabella
sottostante (UF si riferisce esclusivamente ai sistemi di ritenuta per
bambini rivolti in direzione di marcia). Il gruppo di peso e la categoria a cui
appartiene il sistema di ritenuta per bambini sono riportati nel manuale del
sistema stesso.
Se il sistema di ritenuta per bambini non appartiene alla categoria
“universal” (o se le relative informazioni non sono riportate nella tabella
sottostante), verificare la compatibilità consultando l’“vehicle list” relativo al
sistema di ritenuta per bambini o rivol gersi al rivenditore del seggiolino per
bambini.
Sistema di ritenuta per bambini fissato con una cintura di sicurezza

601-2. Sicurezza dei bambini
AYGO_OM_Europe_OM99R15L

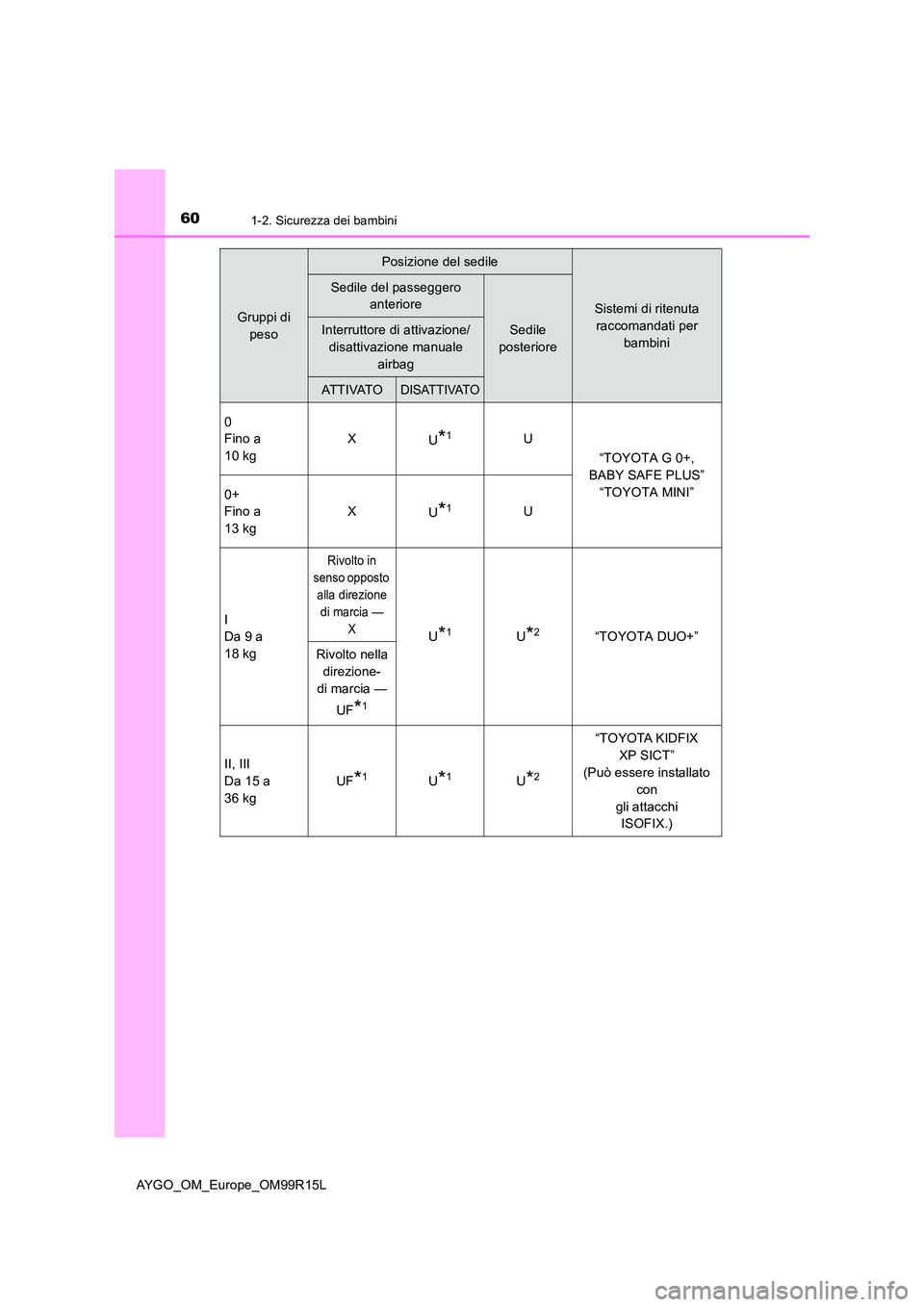

Gruppi di
peso
Posizione del sedile
Sistemi di ritenuta
raccomandati per
bambini
Sedile del passeggero
anteriore
Sedile
posteriore
Interruttore di attivazione/
disattivazione manuale
airbag
AT T I VAT ODISATTIVATO
0
Fino a
10 kg
X U*1U
“TOYOTA G 0+,
BABY SAFE PLUS”
“TOYOTA MINI” 0+
Fino a
13 kg
X U*1U
I
Da 9 a
18 kg
Rivolto in
senso opposto
alla direzione
di marcia —
XU*1U*2“TOYOTA DUO+”
Rivolto nella
direzione-
di marcia —
UF*1
II, III
Da 15 a
36 kg
UF*1U*1U*2
“TOYOTA KIDFIX
XP SICT”
(Può essere installato
con
gli attacchi
ISOFIX.)
