1764-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SEn

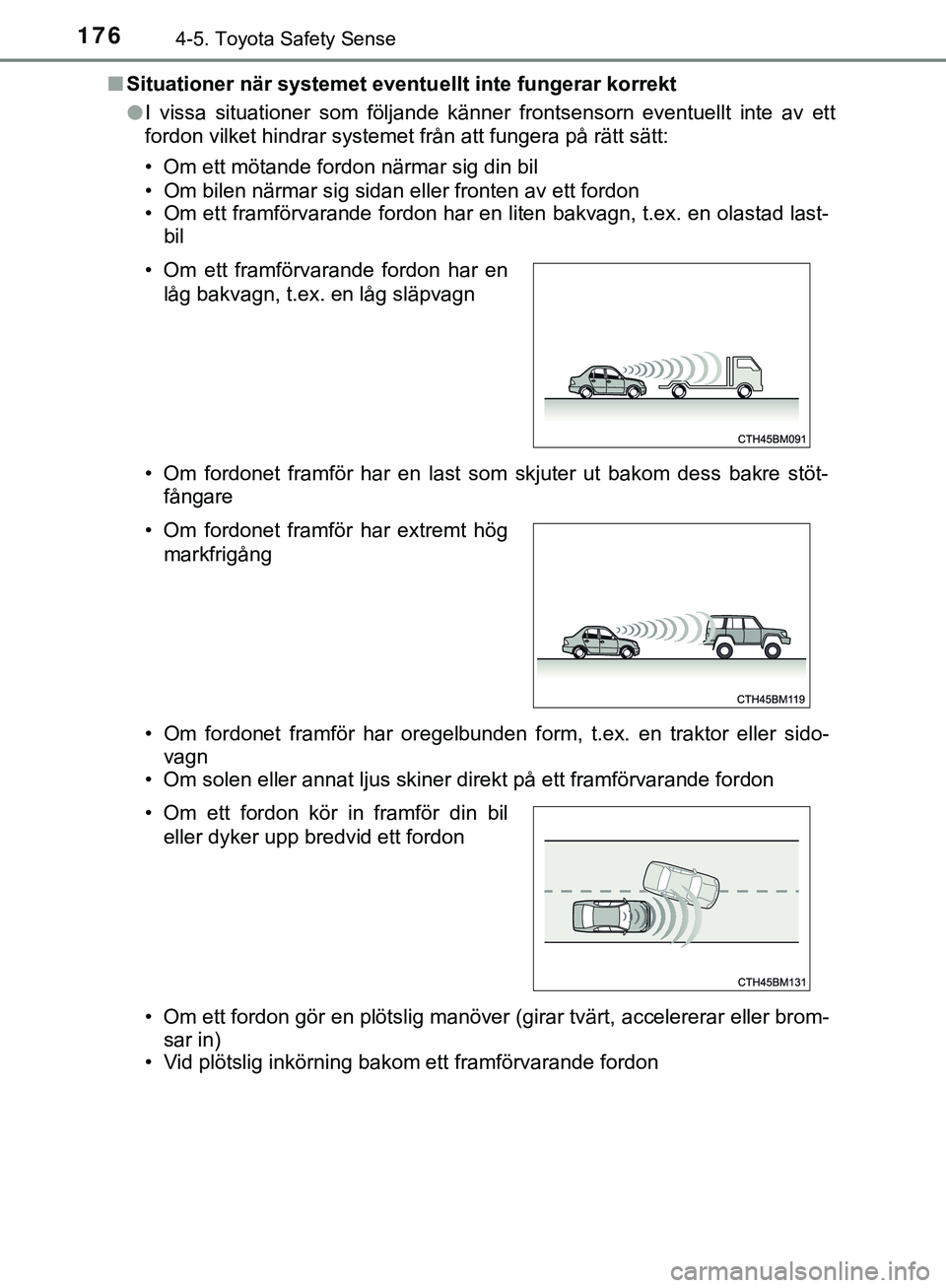

Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon gör en plötslig manöver (girar tvärt, accelererar eller brom-
sar in)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en
låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
AYGO_OM_Europe_OM99R19SE.book Page 176 Thursday, April 19, 2018 10:45 AM

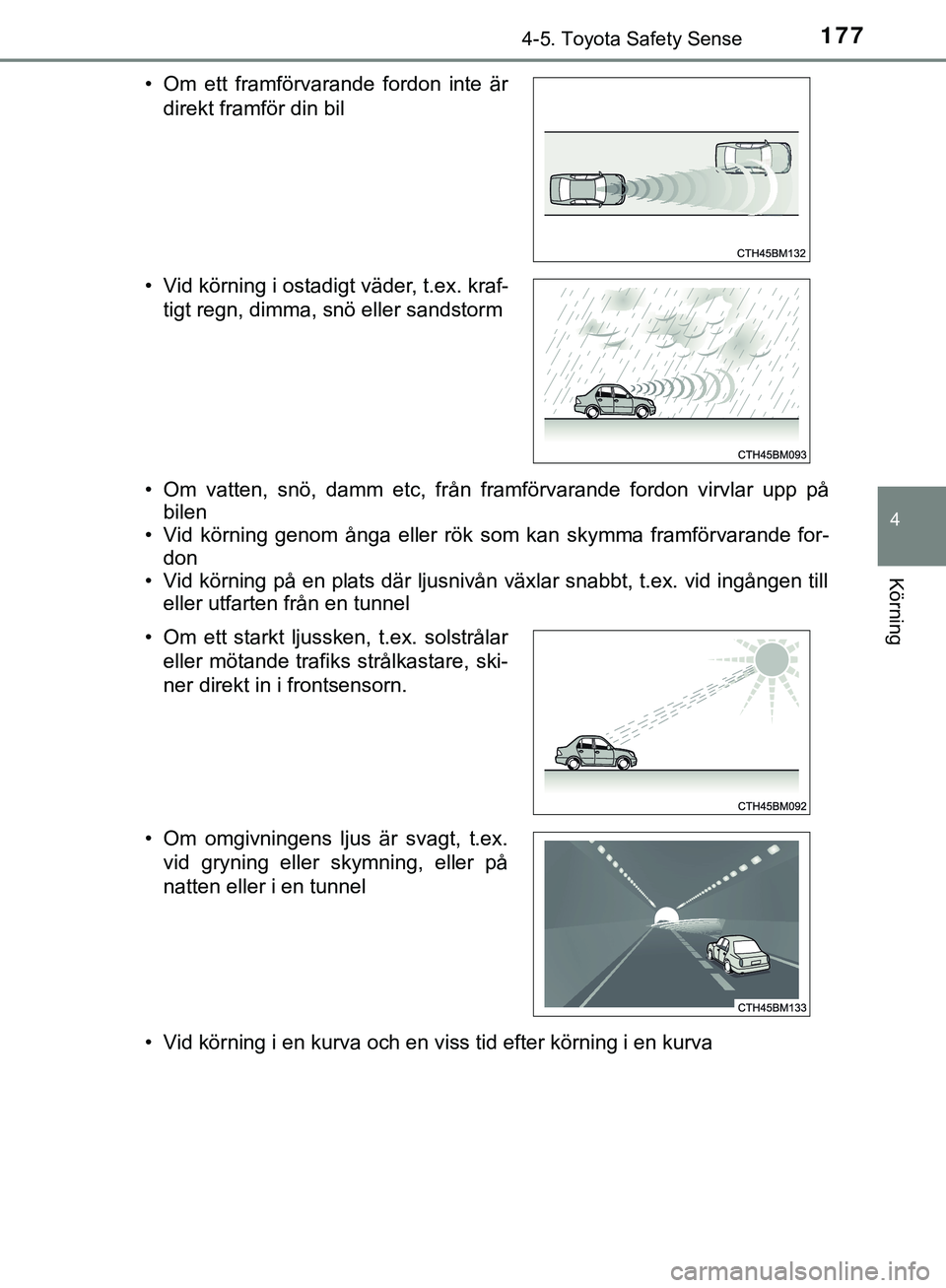

1774-5. Toyota Safety Sense
4
Körning
AYGO_OM_Europe_OM99R19SE• Om vatten, snö, damm etc, från framförvarande fordon virvlar upp på
bilen
• Vid körning genom ånga eller rök som kan skymma framförvarande for- don
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva • Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Om ett starkt ljussken, t.ex. solstrålar eller mötande trafiks strålkastare, ski-
ner direkt in i frontsensorn.
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
AYGO_OM_Europe_OM99R19SE.book Page 177 Thursday, April 19, 2018 10:45 AM

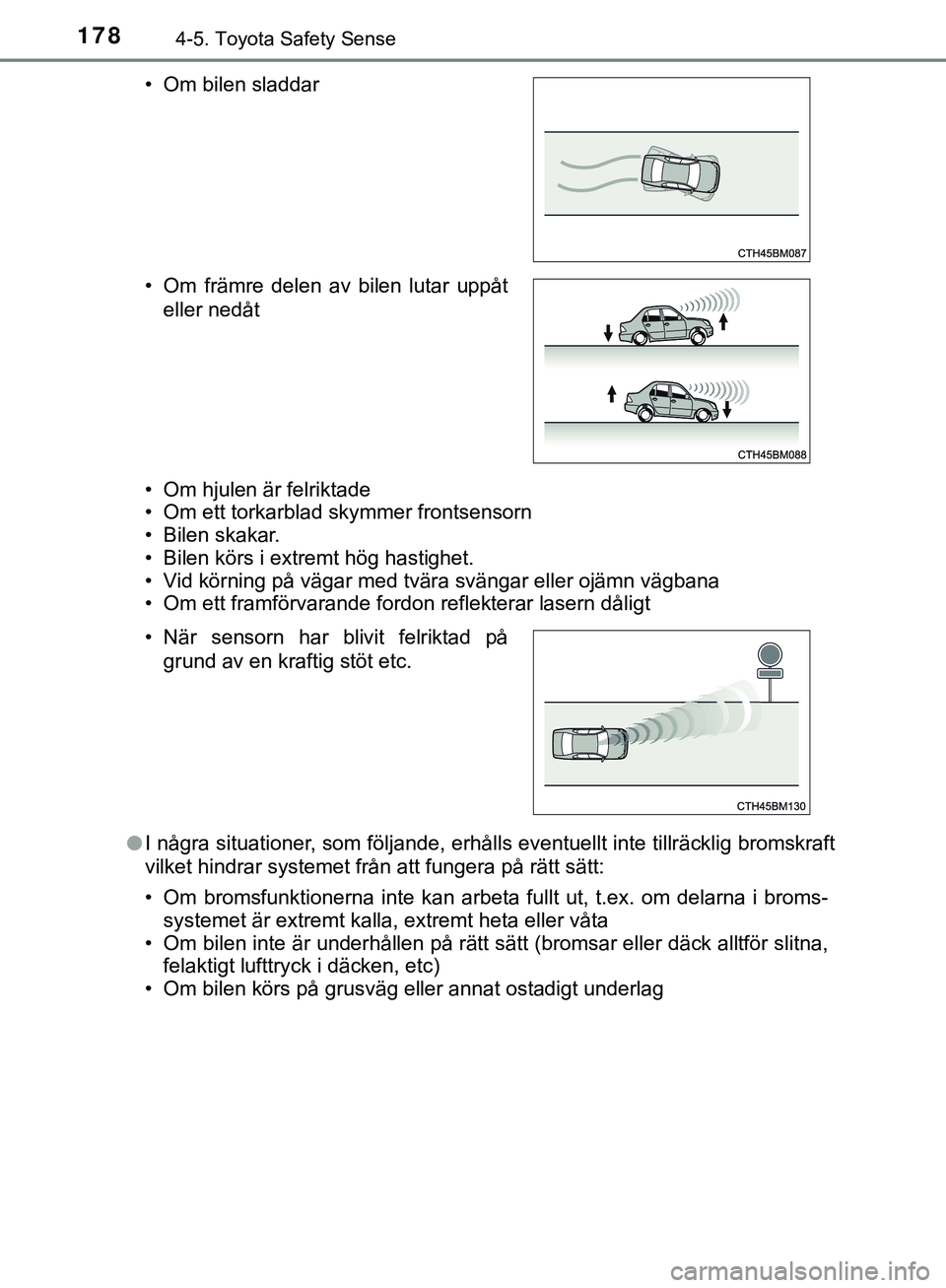

1784-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SE• Om hjulen är felriktade
• Om ett torkarblad skymmer frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller ojämn vägbana
• Om ett framförvarande fordon reflekterar lasern dåligt
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om bilen sladdar
• Om främre delen av bilen lutar uppåt
eller nedåt
• När sensorn har blivit felriktad på grund av en kraftig stöt etc.
AYGO_OM_Europe_OM99R19SE.book Page 178 Thursday, April 19, 2018 10:45 AM

1794-5. Toyota Safety Sense
4
Körning
AYGO_OM_Europe_OM99R19SEn

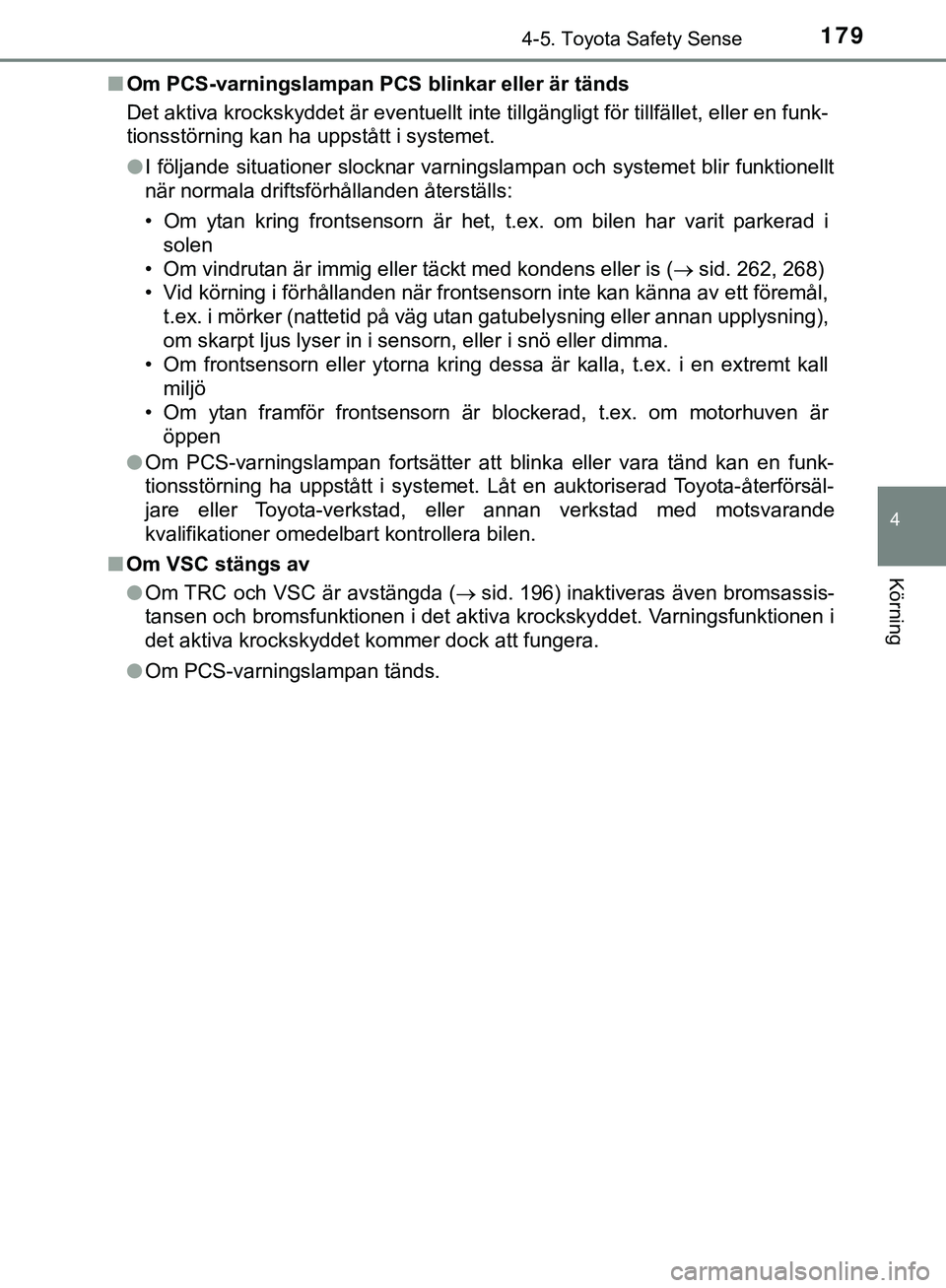

Om PCS-varningslampan PC S blinkar eller är tänds
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
l I följande situationer slocknar varningslampan och systemet blir funktionellt
när normala driftsförhållanden återställs:
• Om ytan kring frontsensorn är het, t. ex. om bilen har varit parkerad i
solen
• Om vindrutan är immig eller täckt med kondens eller is ( sid. 262, 268)
• Vid körning i förhållanden när frontsensorn inte kan känna av ett föremål,
t.ex. i mörker (nattetid på väg utan gatubelysning eller annan upplysning),
om skarpt ljus lyser in i sensorn, eller i snö eller dimma.
• Om frontsensorn eller ytorna kring dessa är kalla, t.ex. i en extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är
öppen
l Om PCS-varningslampan fortsätter att blinka eller vara tänd kan en funk-
tionsstörning ha uppstått i systemet. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer omedelbart kontrollera bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda ( sid. 196) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Om PCS-varningslampan tänds.
AYGO_OM_Europe_OM99R19SE.book Page 179 Thursday, April 19, 2018 10:45 AM

1804-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SE

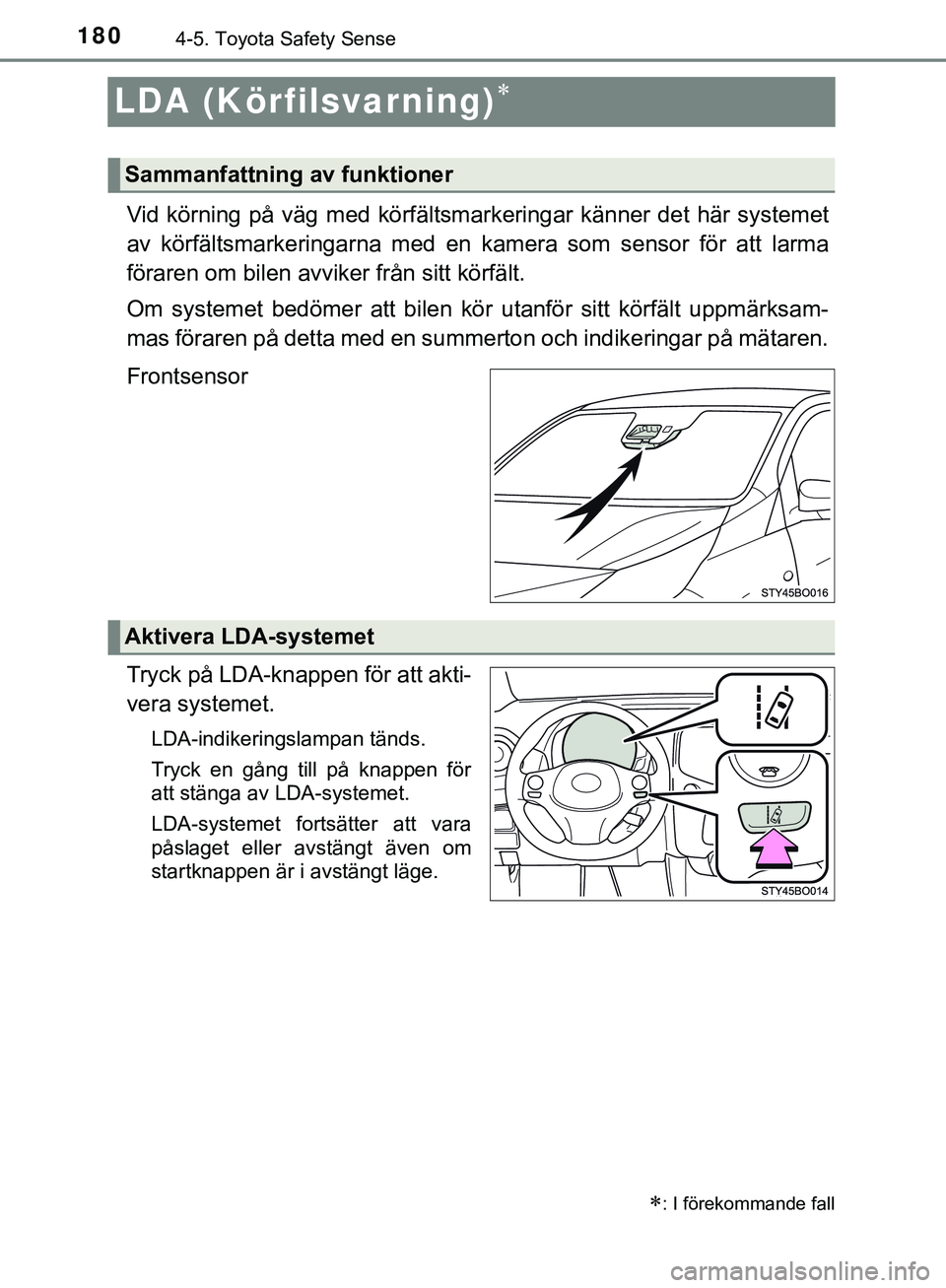

LDA (Körfilsvarning)
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamera som sensor för att larma
föraren om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksam-
mas föraren på detta med en summerton och indikeringar på mätaren.
Frontsensor
Tryck på LDA-knappen för att akti-
vera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet fortsätter att vara
påslaget eller avstängt även om
startknappen är i avstängt läge.
: I förekommande fall
Sammanfattning av funktioner
Aktivera LDA-systemet
AYGO_OM_Europe_OM99R19SE.book Page 180 Thursday, April 19, 2018 10:45 AM

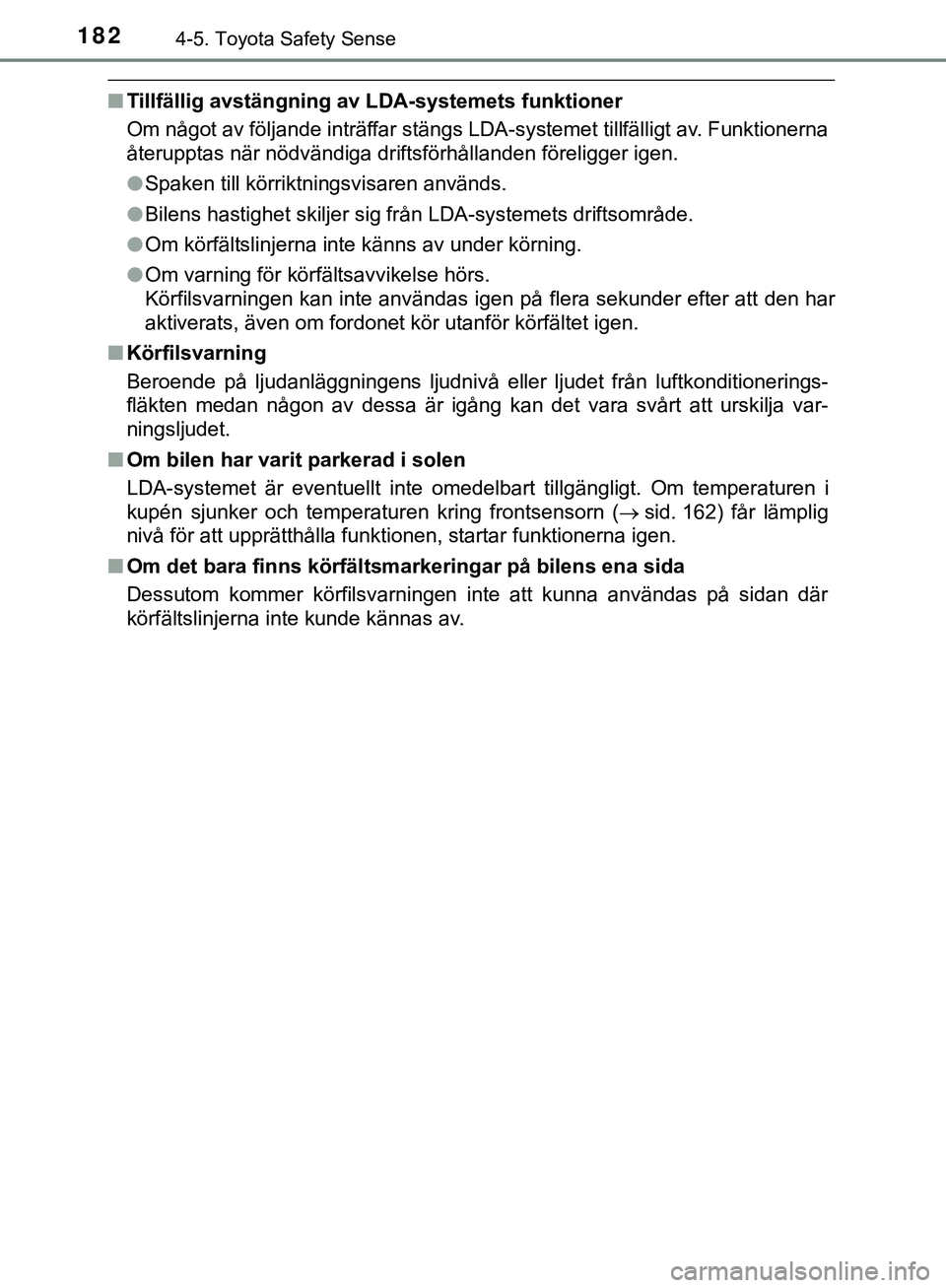

1824-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SE
nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningsvisaren används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den har
aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå elle r ljudet från luftkonditionerings-
fläkten medan någon av dessa är igång kan det vara svårt att urskilja var-
ningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte omedelbart tillgängligt. Om temperaturen i
kupén sjunker och temperaturen kring frontsensorn ( sid. 162) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna i\
gen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
AYGO_OM_Europe_OM99R19SE.book Page 182 Thursday, April 19, 2018 10:45 AM

1834-5. Toyota Safety Sense
4
Körning
AYGO_OM_Europe_OM99R19SEn

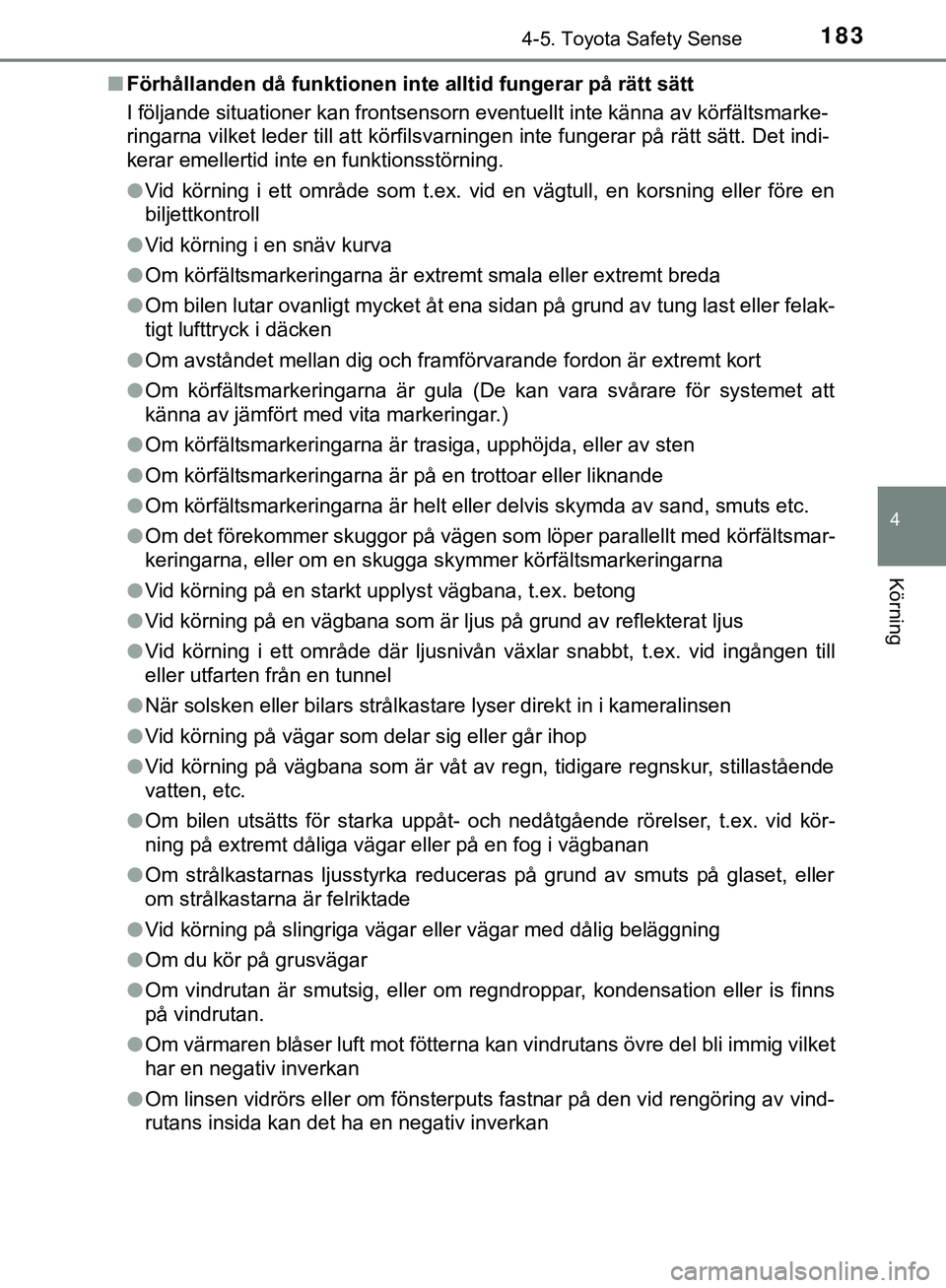

Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan frontsensorn eventuellt inte känna av körfältsmarke-
ringarna vilket leder till att körfilsvarningen inte fungerar på rätt sätt. Det indi-
kerar emellertid inte en funktionsstörning.
l Vid körning i ett område som t.ex. vid en vägtull, en korsning eller före en
biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är extremt smala eller extremt breda
l Om bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felak-
tigt lufttryck i däcken
l Om avståndet mellan dig och framförvarande fordon är extremt kort
l Om körfältsmarkeringarna är gula (De kan vara svårare för systemet att
känna av jämfört med vita markeringar.)
l Om körfältsmarkeringarna är trasiga, upphöjda, eller av sten
l Om körfältsmarkeringarna är på en trottoar eller liknande
l Om körfältsmarkeringarna är helt eller delvis skymda av sand, smuts etc.
l Om det förekommer skuggor på vägen som löper parallellt med körfältsmar-
keringarna, eller om en skugga skymmer körfältsmarkeringarna
l Vid körning på en starkt upplyst vägbana, t.ex. betong
l Vid körning på en vägbana som är ljus på grund av reflekterat ljus
l Vid körning i ett område där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
l När solsken eller bilars strålkastare lyser direkt in i kameralinsen
l Vid körning på vägar som delar sig eller går ihop
l Vid körning på vägbana som är våt av regn, tidigare regnskur, stillastående
vatten, etc.
l Om bilen utsätts för starka uppåt- och nedåtgående rörelser, t.ex. vid kör-
ning på extremt dåliga vägar eller på en fog i vägbanan
l Om strålkastarnas ljusstyrka reduceras på grund av smuts på glaset, eller
om strålkastarna är felriktade
l Vid körning på slingriga vägar eller vägar med dålig beläggning
l Om du kör på grusvägar
l Om vindrutan är smutsig, eller om regndroppar, kondensation eller is finns
på vindrutan.
l Om värmaren blåser luft mot fötterna kan vindrutans övre del bli immig vilket
har en negativ inverkan
l Om linsen vidrörs eller om fönsterputs fastnar på den vid rengöring av vind-
rutans insida kan det ha en negativ inverkan
AYGO_OM_Europe_OM99R19SE.book Page 183 Thursday, April 19, 2018 10:45 AM

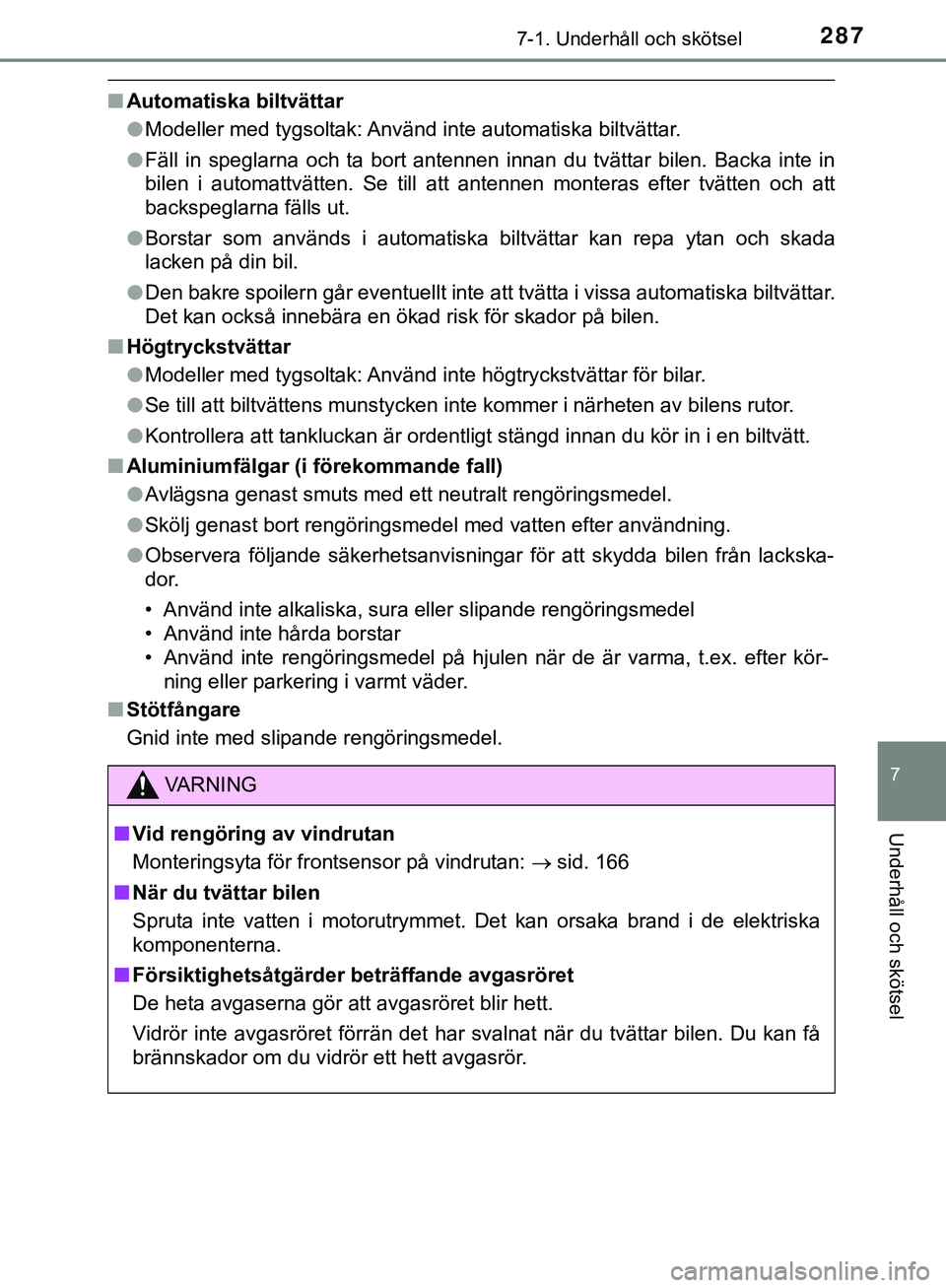

2877-1. Underhåll och skötsel
7
Underhåll och skötsel
AYGO_OM_Europe_OM99R19SE
nAutomatiska biltvättar
lModeller med tygsoltak: Använd inte automatiska biltvättar.
l Fäll in speglarna och ta bort antennen innan du tvättar bilen. Backa inte in
bilen i automattvätten. Se till att antennen monteras efter tvätten och att
backspeglarna fälls ut.
l Borstar som används i automatiska biltvättar kan repa ytan och skada
lacken på din bil.
l Den bakre spoilern går eventuellt inte att tvätta i vissa automatiska biltvättar.
Det kan också innebära en ökad risk för skador på bilen.
n Högtryckstvättar
lModeller med tygsoltak: Använd inte högtryckstvättar för bilar.
l Se till att biltvättens munstycken inte kommer i närheten av bilens rutor.
l Kontrollera att tankluckan är ordentligt stängd innan du kör in i en biltvätt.
n Aluminiumfälgar (i förekommande fall)
lAvlägsna genast smuts med ett neutralt rengöringsmedel.
l Skölj genast bort rengöringsmedel med vatten efter användning.
l Observera följande säkerhetsanvisningar för att skydda bilen från lackska-
dor.
• Använd inte alkaliska, sura eller slipande rengöringsmedel
• Använd inte hårda borstar
• Använd inte rengöringsmedel på hjulen när de är varma, t.ex. efter kör-
ning eller parkering i varmt väder.
n Stötfångare
Gnid inte med slipande rengöringsmedel.
VARNING
n Vid rengöring av vindrutan
Monteringsyta för frontsensor på vindrutan: sid. 166
n När du tvättar bilen
Spruta inte vatten i motorutrymmet. Det kan orsaka brand i de elektriska
komponenterna.
n Försiktighetsåtgärder beträffande avgasröret
De heta avgaserna gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
AYGO_OM_Europe_OM99R19SE.book Page 287 Thursday, April 19, 2018 10:45 AM

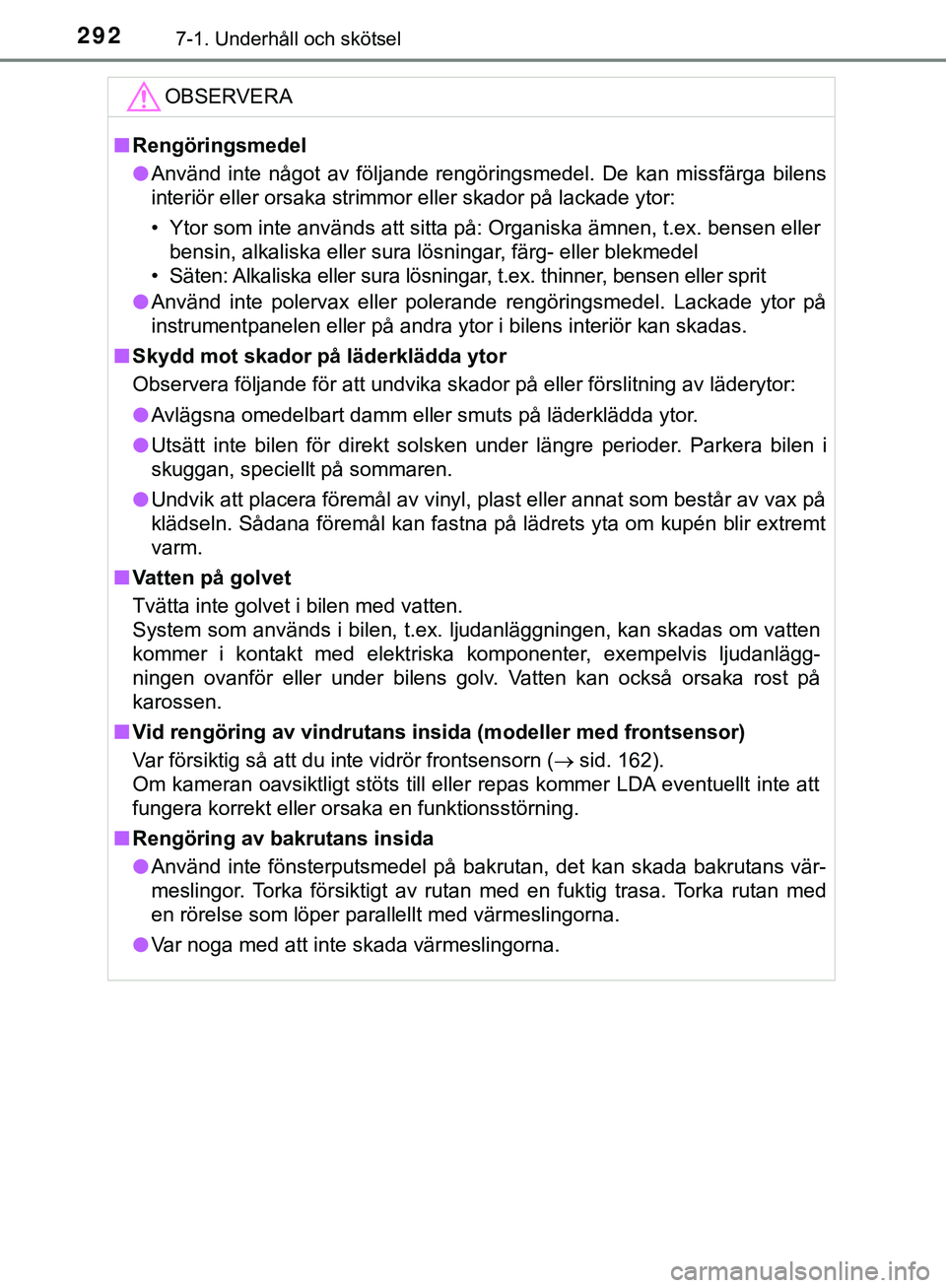

2927-1. Underhåll och skötsel
AYGO_OM_Europe_OM99R19SEOBSERVERA
n
Rengöringsmedel
l Använd inte något av följande rengöringsmedel. De kan missfärga bilens
interiör eller orsaka strimmor eller skador på lackade ytor:
• Ytor som inte används att sitta på: Organiska ämnen, t.ex. bensen eller
bensin, alkaliska eller sura lösningar, färg- eller blekmedel
• Säten: Alkaliska eller sura lösningar, t.ex. thinner, bensen eller sprit
l Använd inte polervax eller polerande rengöringsmedel. Lackade ytor på
instrumentpanelen eller på andra ytor i bilens interiör kan skadas.
n Skydd mot skador på läderklädda ytor
Observera följande för att undvika skador på eller förslitning av läderytor:
l Avlägsna omedelbart damm eller smuts på läderklädda ytor.
l Utsätt inte bilen för direkt solsken under längre perioder. Parkera bilen i
skuggan, speciellt på sommaren.
l Undvik att placera föremål av vinyl, plast eller annat som består av vax på
klädseln. Sådana föremål kan fastna på lädrets yta om kupén blir extremt
varm.
n Vatten på golvet
Tvätta inte golvet i bilen med vatten.
System som används i bilen, t.ex. ljudanläggningen, kan skadas om vatten
kommer i kontakt med elektriska komponenter, exempelvis ljudanlägg-
ningen ovanför eller under bilens golv. Vatten kan också orsaka rost på
karossen.
n Vid rengöring av vindrutans insida (modeller med frontsensor)
Var försiktig så att du inte vidrör frontsensorn ( sid. 162).
Om kameran oavsiktligt stöts till eller repas kommer LDA eventuellt inte att
fungera korrekt eller orsaka en funktionsstörning.
n Rengöring av bakrutans insida
l Använd inte fönsterputsmedel på bakrutan, det kan skada bakrutans vär-
meslingor. Torka försiktigt av rutan med en fuktig trasa. Torka rutan med
en rörelse som löper parallellt med värmeslingorna.
l Var noga med att inte skada värmeslingorna.
AYGO_OM_Europe_OM99R19SE.book Page 292 Thursday, April 19, 2018 10:45 AM

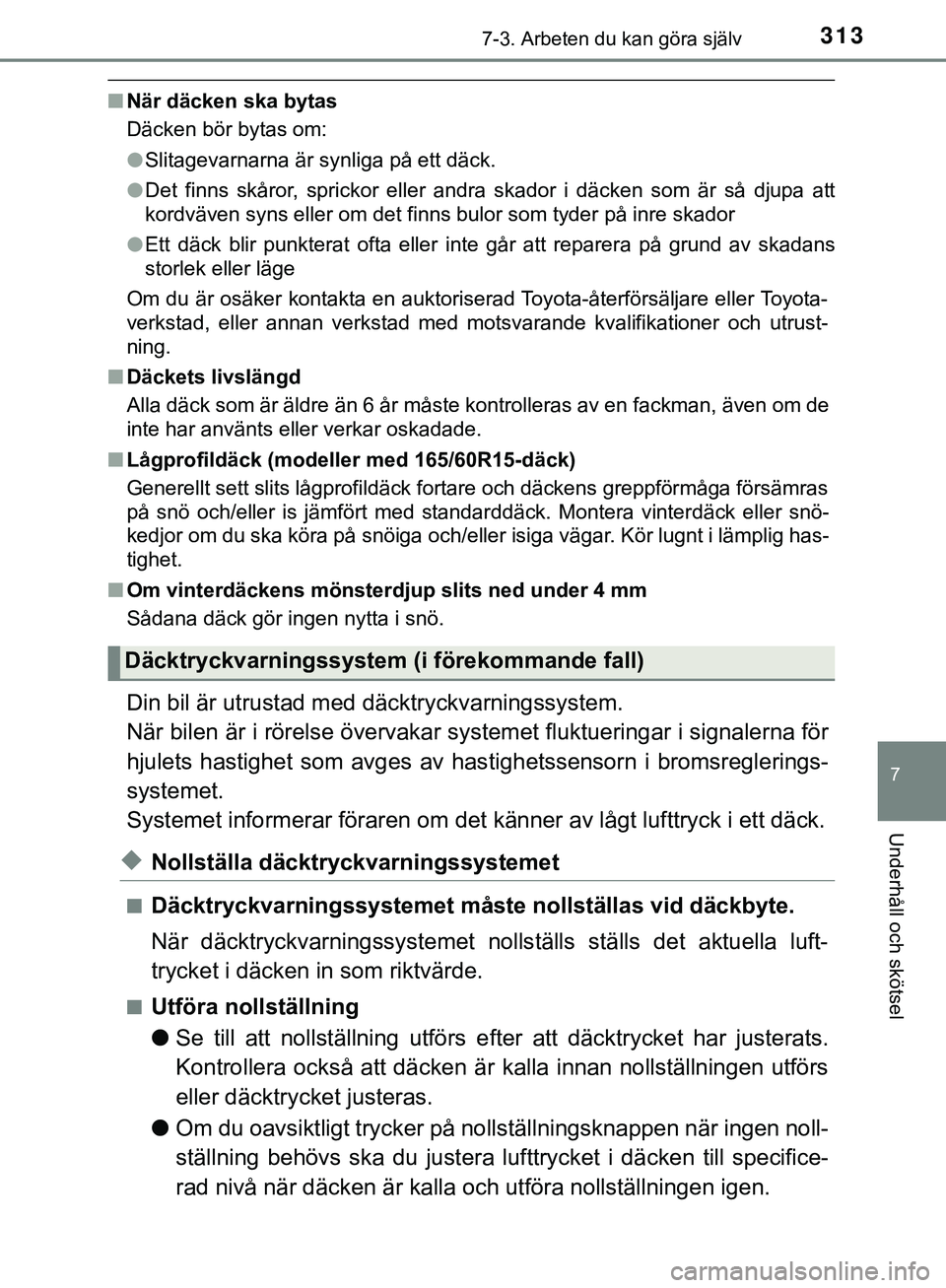

3137-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO_OM_Europe_OM99R19SE
nNär däcken ska bytas
Däcken bör bytas om:
lSlitagevarnarna är synliga på ett däck.
l Det finns skåror, sprickor eller andra skador i däcken som är så djupa att
kordväven syns eller om det finns bulor som tyder på inre skador
l Ett däck blir punkterat ofta eller inte går att reparera på grund av skadans
storlek eller läge
Om du är osäker kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
n Däckets livslängd
Alla däck som är äldre än 6 år måste kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
n Lågprofildäck (modeller med 165/60R15-däck)
Generellt sett slits lågprofildäck fortare och däckens greppförmåga försämras
på snö och/eller is jämfört med standarddäck. Montera vinterdäck eller snö-
kedjor om du ska köra på snöiga och/eller isiga vägar. Kör lugnt i lämplig has-
tighet.
n Om vinterdäckens mönsterdjup slits ned under 4 mm
Sådana däck gör ingen nytta i snö.
Din bil är utrustad med däcktryckvarningssystem.
När bilen är i rörelse övervakar systemet fluktueringar i signalerna för
hjulets hastighet som avges av has tighetssensorn i bromsreglerings-
systemet.
Systemet informerar föraren om det kä nner av lågt lufttryck i ett däck.
uNollställa däcktryckvarningssystemet
nDäcktryckvarningssystemet måste nollställas vid däckbyte.
När däcktryckvarningssystemet nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
nUtföra nollställning
lSe till att nollställning utförs e fter att däcktrycket har justerats.
Kontrollera också att däcken är kalla innan nollställningen utförs
eller däcktrycket justeras.
l Om du oavsiktligt trycker på noll ställningsknappen när ingen noll-
ställning behövs ska du justera lufttrycket i däcken till specifice-
rad nivå när däcken är kalla och utföra nollställningen igen.
Däcktryckvarningssystem (i förekommande fall)
AYGO_OM_Europe_OM99R19SE.book Page 313 Thursday, April 19, 2018 10:45 AM
