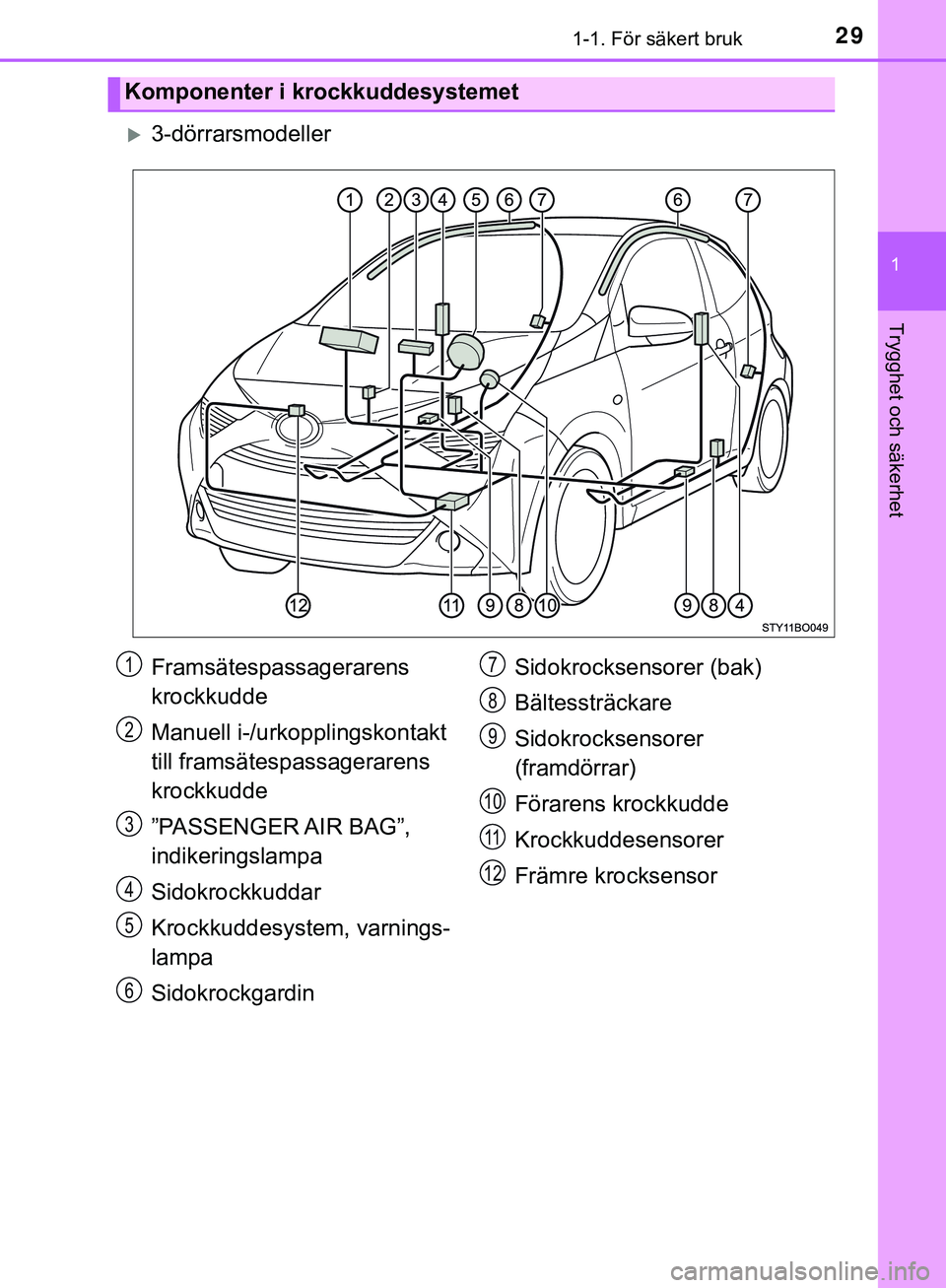

291-1. För säkert bruk
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
3-dörrarsmodeller
Komponenter i krockkuddesystemet
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem, varnings-
lampa
SidokrockgardinSidokrocksensorer (bak)
Bältessträckare
Sidokrocksensorer
(framdörrar)
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_Europe_OM99R19SE.book Page 29 Thursday, April 19, 201
8 10:45 AM

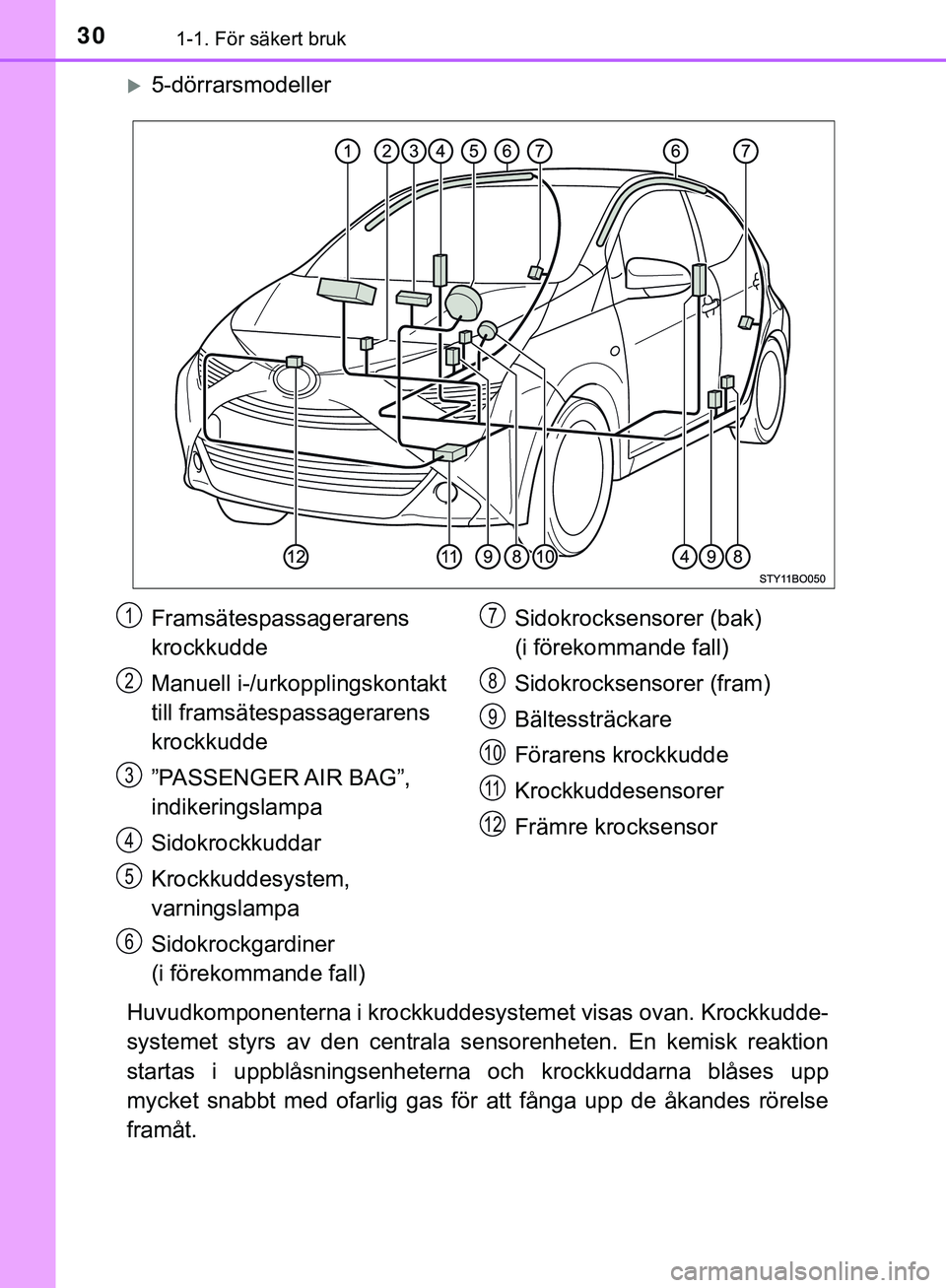

301-1. För säkert bruk
AYGO_OM_Europe_OM99R19SE
5-dörrarsmodeller
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem,
varningslampa
Sidokrockgardiner
(i förekommande fall) Sidokrocksensorer (bak)
(i förekommande fall)
Sidokrocksensorer (fram)
Bältessträckare
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_Europe_OM99R19SE.book Page 30 Thursday, April 19, 201
8 10:45 AM

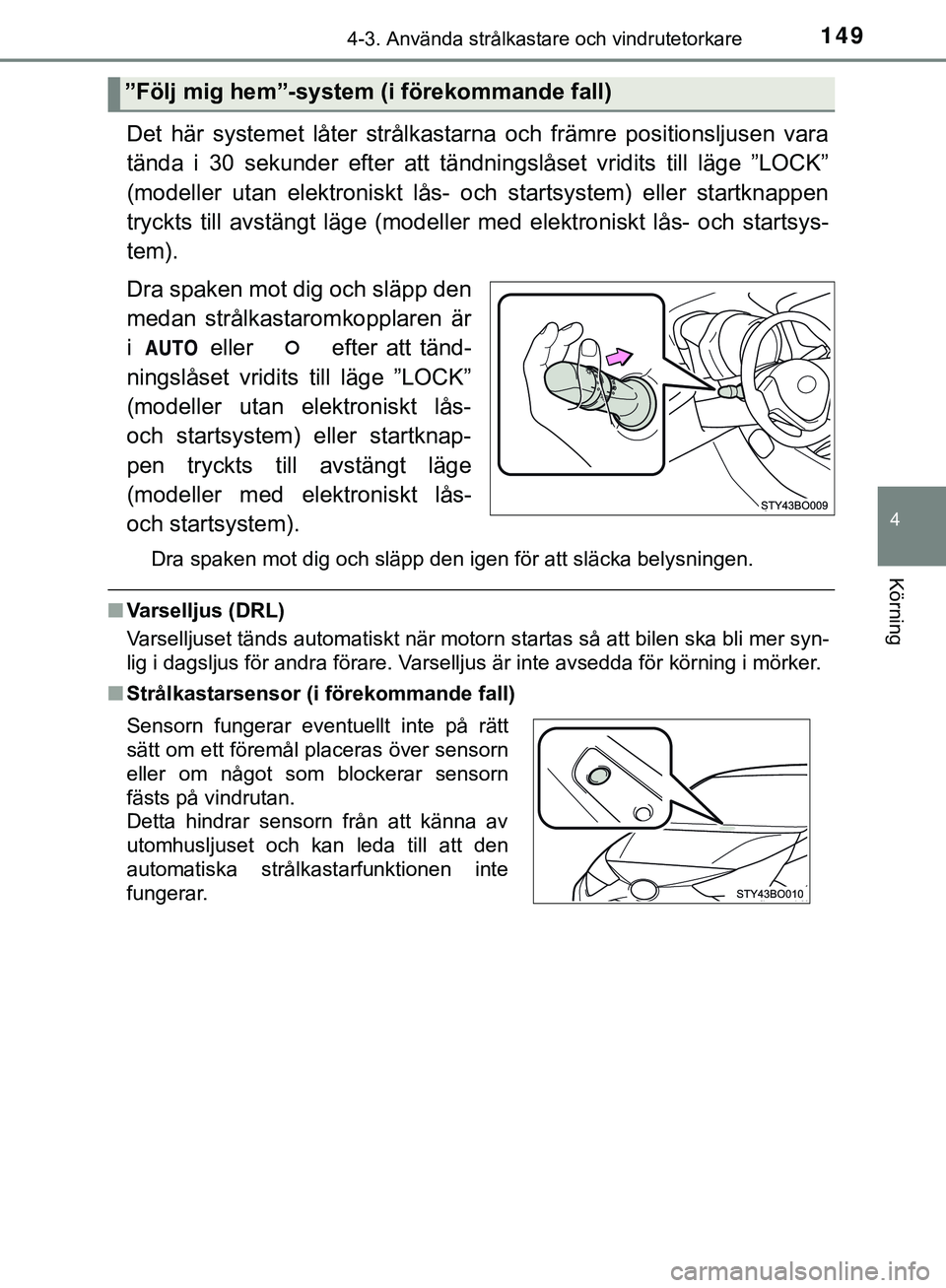

1494-3. Använda strålkastare och vindrutetorkare
4
Körning
AYGO_OM_Europe_OM99R19SE
Det här systemet låter strålkastarna och främre positionsljusen vara
tända i 30 sekunder efter att tändningslåset vridits till läge ”LOCK”
(modeller utan elektroniskt lås- och startsystem) eller startknappen
tryckts till avstängt läge (modeller med elektroniskt lås- och startsys-
tem).
Dra spaken mot dig och släpp den
medan strålkastaromkopplaren är
i eller efter att tänd-
ningslåset vridits till läge ”LOCK”
(modeller utan elektroniskt lås-
och startsystem) eller startknap-
pen tryckts till avstängt läge
(modeller med elektroniskt lås-
och startsystem).
Dra spaken mot dig och släpp den igen för att släcka belysningen.
n Varselljus (DRL)
Varselljuset tänds automatiskt när motorn startas så att bilen ska bli mer syn-
lig i dagsljus för andra förare. Varselljus är inte avsedda för körning i mörker.
n Strålkastarsensor (i förekommande fall)
”Följ mig hem”-system (i förekommande fall)
Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras över sensorn
eller om något som blockerar sensorn
fästs på vindrutan.
Detta hindrar sensorn från att känna av
utomhusljuset och kan leda till att den
automatiska strålkastarfunktionen inte
fungerar.
AYGO_OM_Europe_OM99R19SE.book Page 149 Thursday, April 19, 20 18 10:45 AM

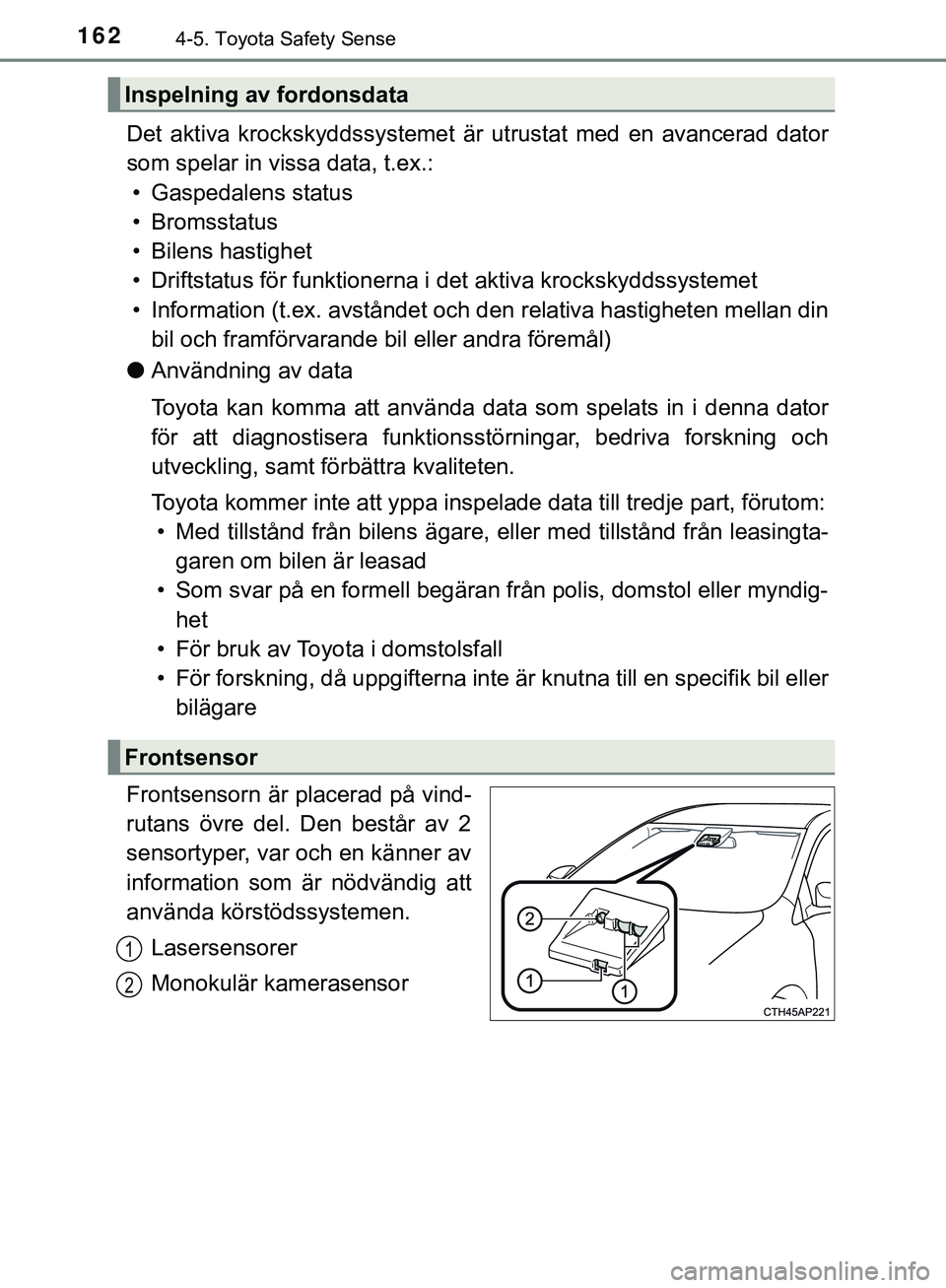

1624-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SE
Det aktiva krockskyddssystemet är utrustat med en avancerad dator
som spelar in vissa data, t.ex.:• Gaspedalens status
• Bromsstatus
• Bilens hastighet
• Driftstatus för funktionerna i det aktiva krockskyddssystemet
• Information (t.ex. avståndet och den relativa hastigheten mellan din
bil och framförvarande bil eller andra föremål)
l Användning av data
Toyota kan komma att använda data som spelats in i denna dator
för att diagnostisera funktionss törningar, bedriva forskning och
utveckling, samt fö rbättra kvaliteten.
Toyota kommer inte att yppa inspel ade data till tredje part, förutom:
• Med tillstånd från bilens ägare, eller med tillstånd från leasingta-
garen om bilen är leasad
• Som svar på en formell begäran från polis, domstol eller myndig- het
• För bruk av Toyota i domstolsfall
• För forskning, då uppgifterna inte är knutna t ill en specifik bil eller
bilägare
Frontsensorn är placerad på vind-
rutans övre del. Den består av 2
sensortyper, var och en känner av
information som är nödvändig att
använda körstödssystemen. Lasersensorer
Monokulär kamerasensor
Inspelning av fordonsdata
Frontsensor
1
2
AYGO_OM_Europe_OM99R19SE.book Page 162 Thursday, April 19, 2018 10:45 AM

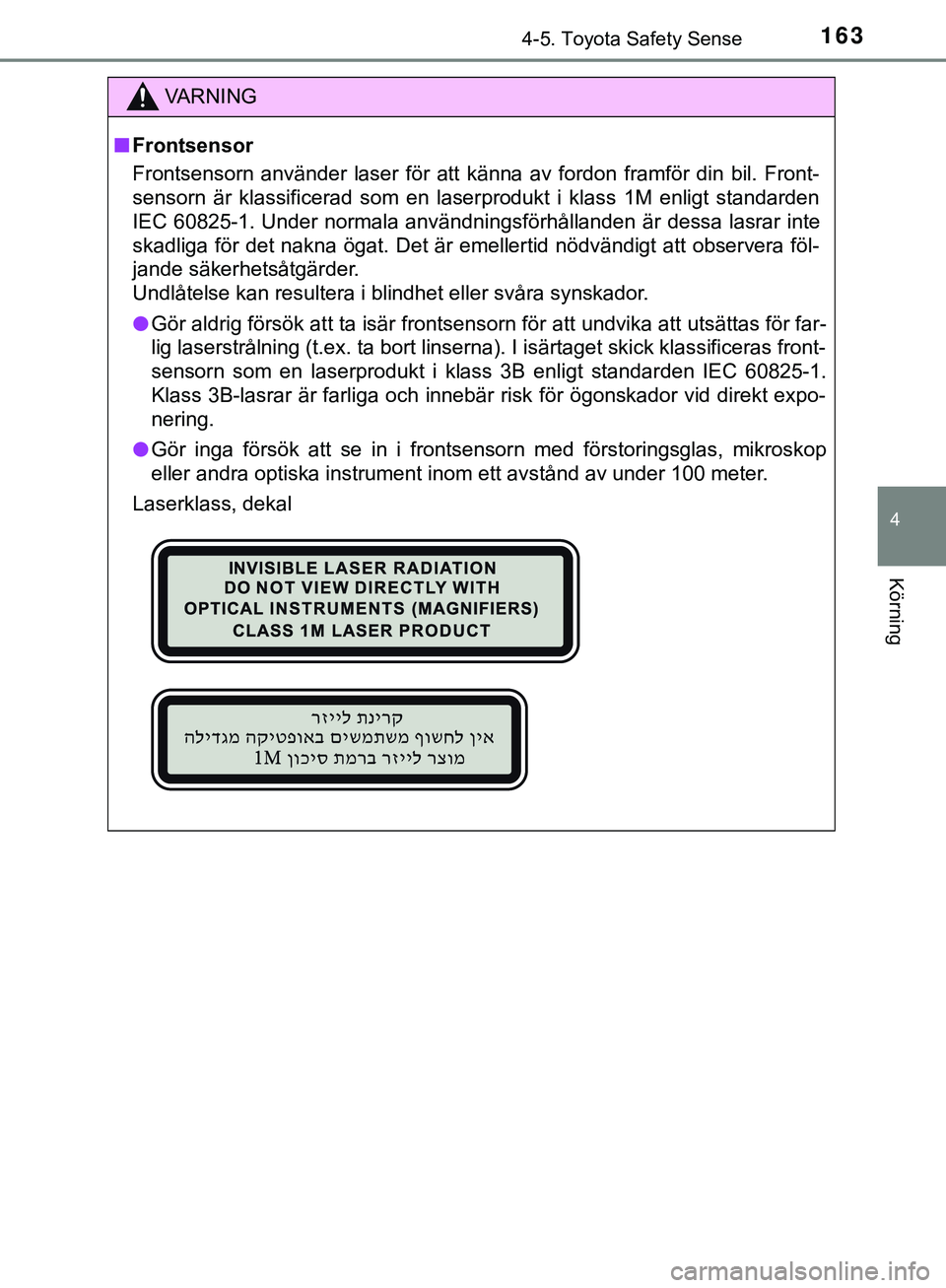

1634-5. Toyota Safety Sense
4
Körning
AYGO_OM_Europe_OM99R19SE
VARNING
n Frontsensor
Frontsensorn använder laser för att känna av fordon framför din bil. Front-
sensorn är klassificerad som en laserprodukt i klass 1M enligt standarden
IEC 60825-1. Under normala användningsförhållanden är dessa lasrar inte
skadliga för det nakna ögat. Det är emellertid nödvändigt att observera föl-
jande säkerhetsåtgärder.
Undlåtelse kan resultera i blindhet eller svåra synskador.
l Gör aldrig försök att ta isär frontsensorn för att undvika att utsättas för far-
lig laserstrålning (t.ex. ta bort linserna). I isärtaget skick klassificeras front-
sensorn som en laserprodukt i klass 3B enligt standarden IEC 60825-1.
Klass 3B-lasrar är farliga och innebär risk för ögonskador vid direkt expo-
nering.
l Gör inga försök att se in i frontsensorn med förstoringsglas, mikroskop
eller andra optiska instrument inom ett avstånd av under 100 meter.
Laserklass, dekal
AYGO_OM_Europe_OM99R19SE.book Page 163 Thursday, April 19, 2018 10:45 AM

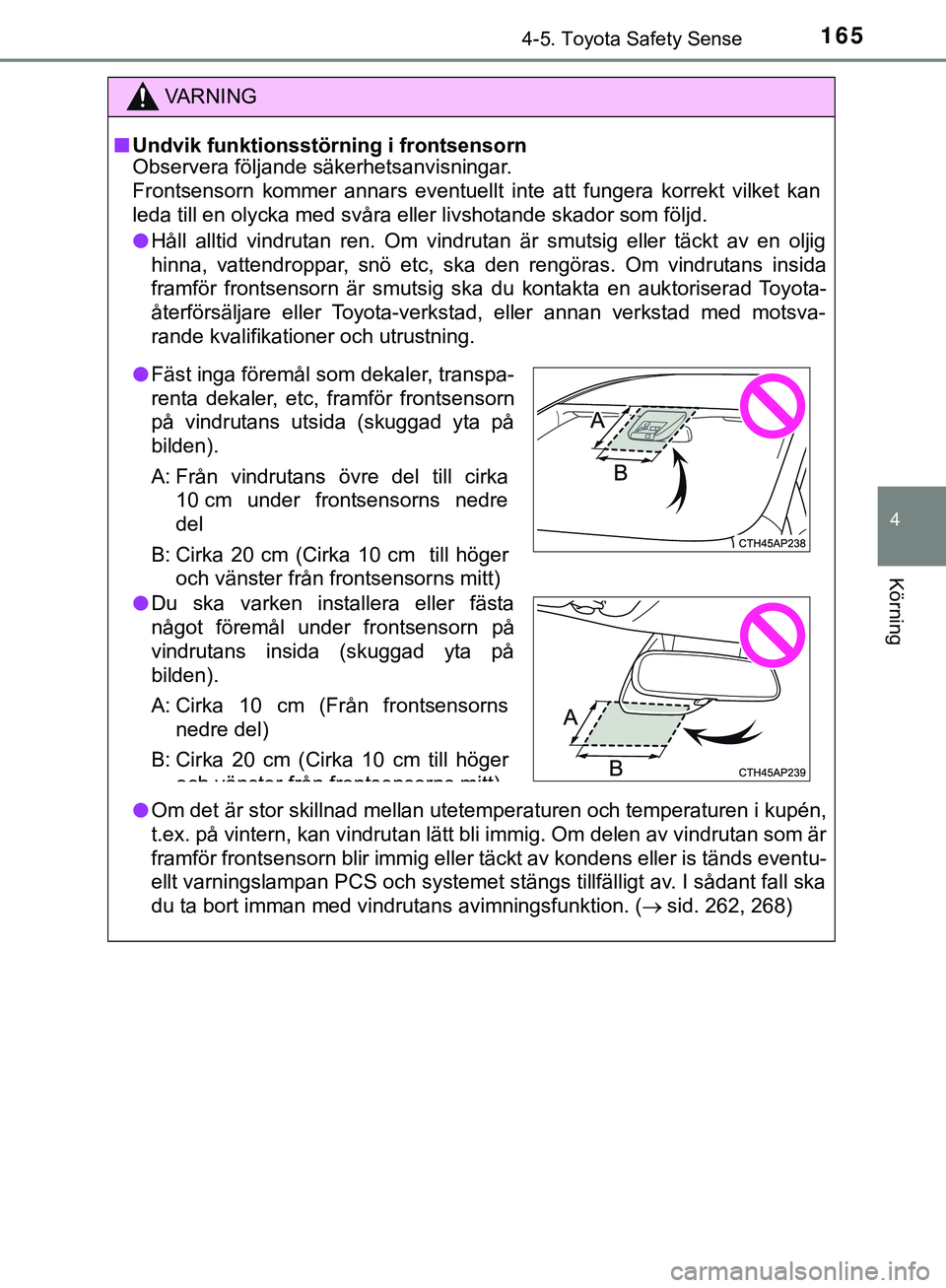

1654-5. Toyota Safety Sense
4
Körning
AYGO_OM_Europe_OM99R19SE
VARNING
n Undvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindrutan är smutsig eller täckt av en oljig
hinna, vattendroppar, snö etc, ska den rengöras. Om vindrutans insida
framför frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Om det är stor skillnad mellan utetemperaturen och temperaturen i kupén,
t.ex. på vintern, kan vindrutan lätt bli immig. Om delen av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet stängs tillfälligt av. I sådant fall ska
du ta bort imman med vindrutans avimningsfunktion. ( sid. 262, 268)
lFäst inga föremål som dekaler, transpa-
renta dekaler, etc, framför frontsensorn
på vindrutans utsida (skuggad yta på
bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre
del
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
l Du ska varken installera eller fästa
något föremål under frontsensorn på
vindrutans insida (skuggad yta på
bilden).
A: Cirka 10 cm (Från frontsensorns
nedre del)
B: Cirka 20 cm (Cirka 10 cm till höger
och vänster från frontsensorns mitt)
AYGO_OM_Europe_OM99R19SE.book Page 165 Thursday, April 19, 2018 10:45 AM

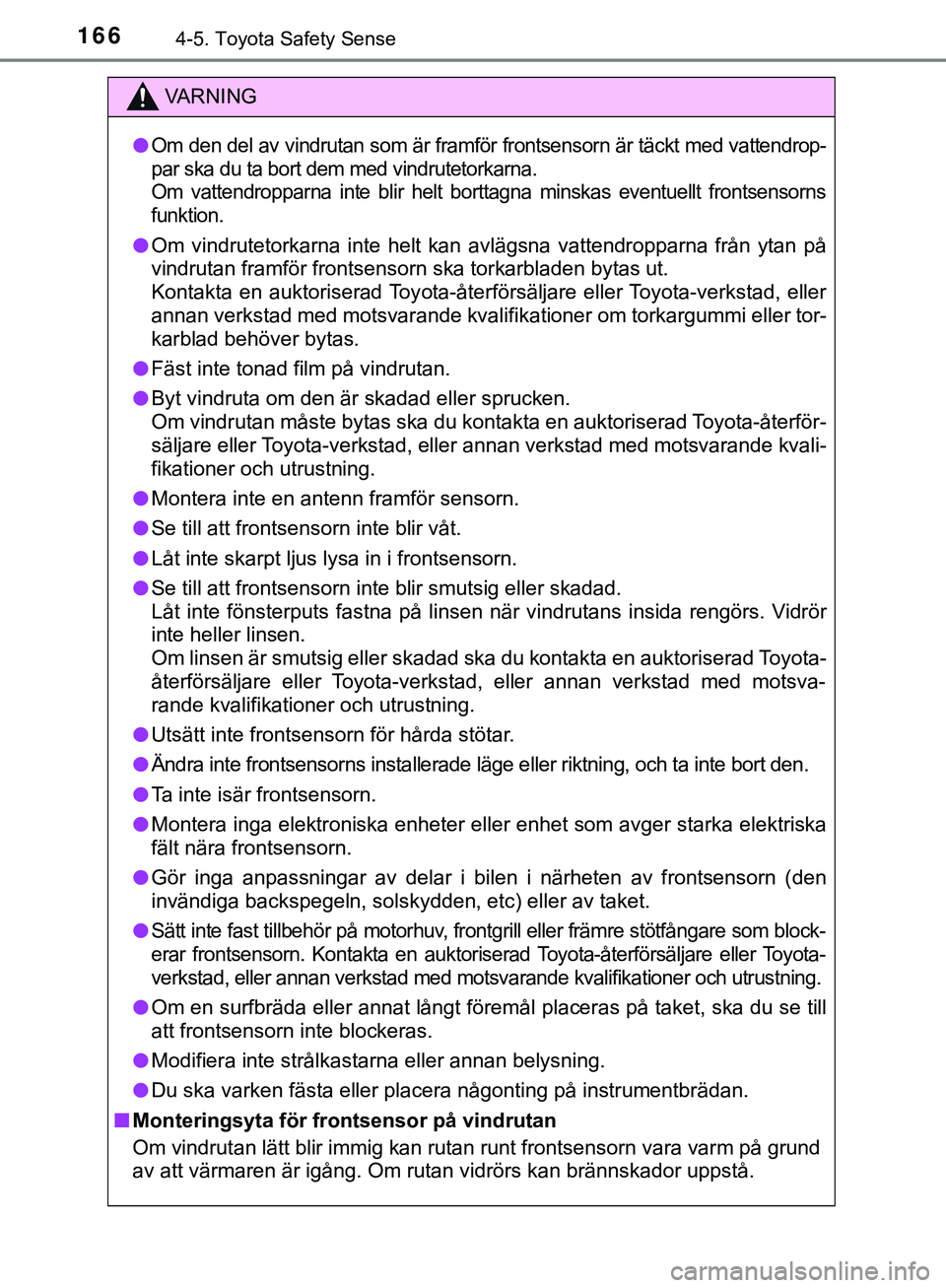

1664-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SE
VARNING
l
Om den del av vindrutan som är framför frontsensorn är täckt med vattendrop-
par ska du ta bort dem med vindrutetorkarna.
Om vattendropparna inte blir helt borttagna minskas eventuellt frontsensorns
funktion.
l Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan på
vindrutan framför frontsensorn ska torkarbladen bytas ut.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om torkargummi eller tor-
karblad behöver bytas.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Låt inte skarpt ljus lysa in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l
Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som block-
erar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Du ska varken fästa eller placera någonting på instrumentbrädan.
n Monteringsyta för frontsensor på vindrutan
Om vindrutan lätt blir immig kan rutan runt frontsensorn vara varm på grund
av att värmaren är igång. Om rutan vidrörs kan brännskador uppstå.
AYGO_OM_Europe_OM99R19SE.book Page 166 Thursday, April 19, 2018 10:45 AM

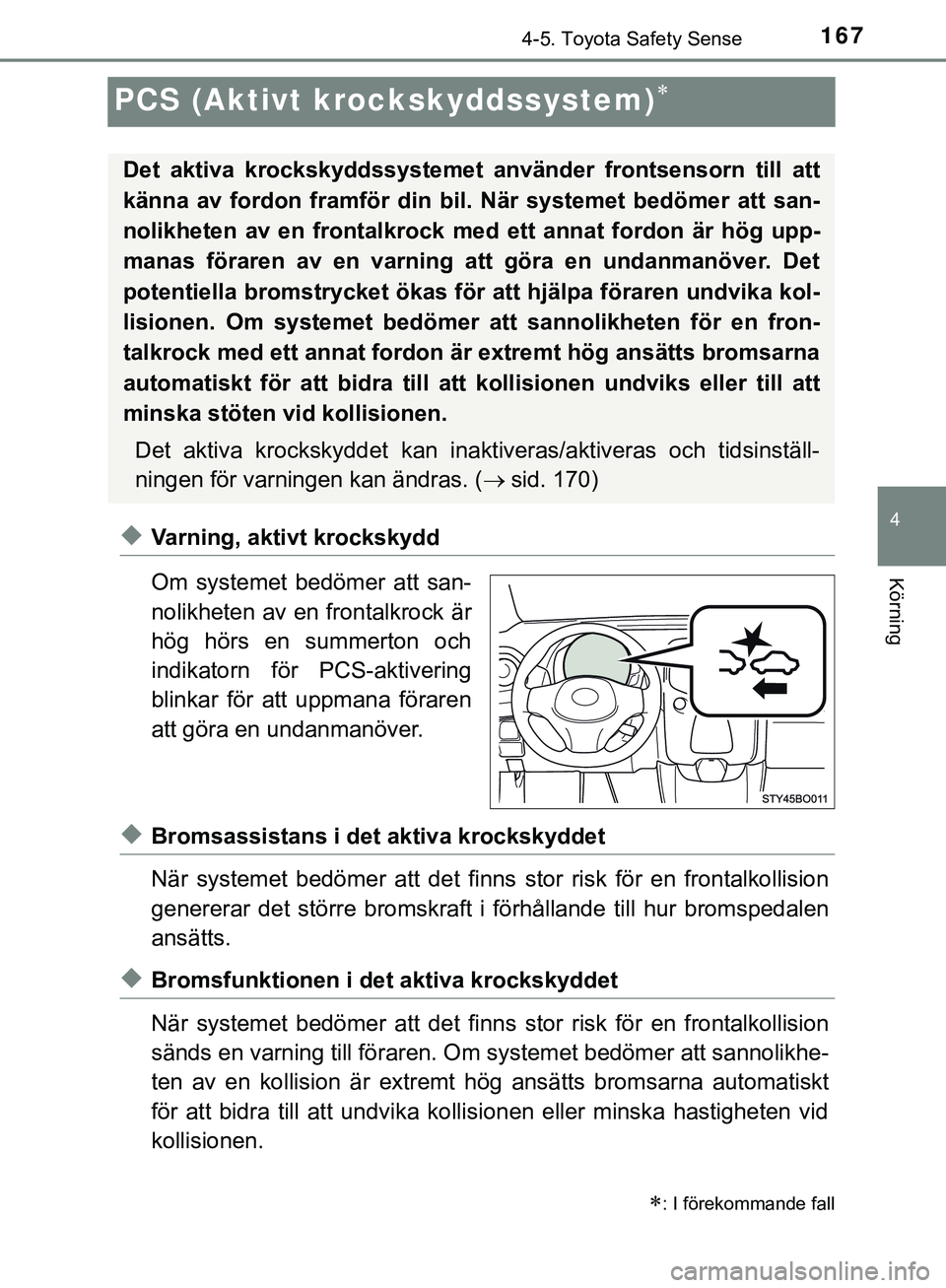

167
4
4-5. Toyota Safety Sense
Körning
AYGO_OM_Europe_OM99R19SE
PCS (Aktivt krockskyddssystem)
uVarning, aktivt krockskydd
Om systemet bedömer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och
indikatorn för PCS-aktivering
blinkar för att uppmana föraren
att göra en undanmanöver.
uBromsassistans i det aktiva krockskyddet
När systemet bedömer att det finns stor risk för en frontalkollision
genererar det större bromskraft i förhållande till hur bromspedalen
ansätts.
uBromsfunktionen i det aktiva krockskyddet
När systemet bedömer att det finns stor risk för en frontalkollision
sänds en varning till fö raren. Om systemet bedömer att sannolikhe-
ten av en kollision är extremt hög ansätts bromsarna automatiskt
för att bidra till att undvika kollis ionen eller minska hastigheten vid
kollisionen.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att
känna av fordon framför din bil. När systemet bedömer att san-
nolikheten av en frontalkrock med ett annat fordon är hög upp-
manas föraren av en varning att göra en undanmanöver. Det
potentiella bromstrycket ökas fö r att hjälpa föraren undvika kol-
lisionen. Om systemet bedömer att sannolikheten för en fron-
talkrock med ett annat fordon är extremt hög ansätts bromsarna
automatiskt för att bidra till att kollisionen undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 170)
AYGO_OM_Europe_OM99R19SE.book Page 167 Thursday, April 19, 2018 10:45 AM

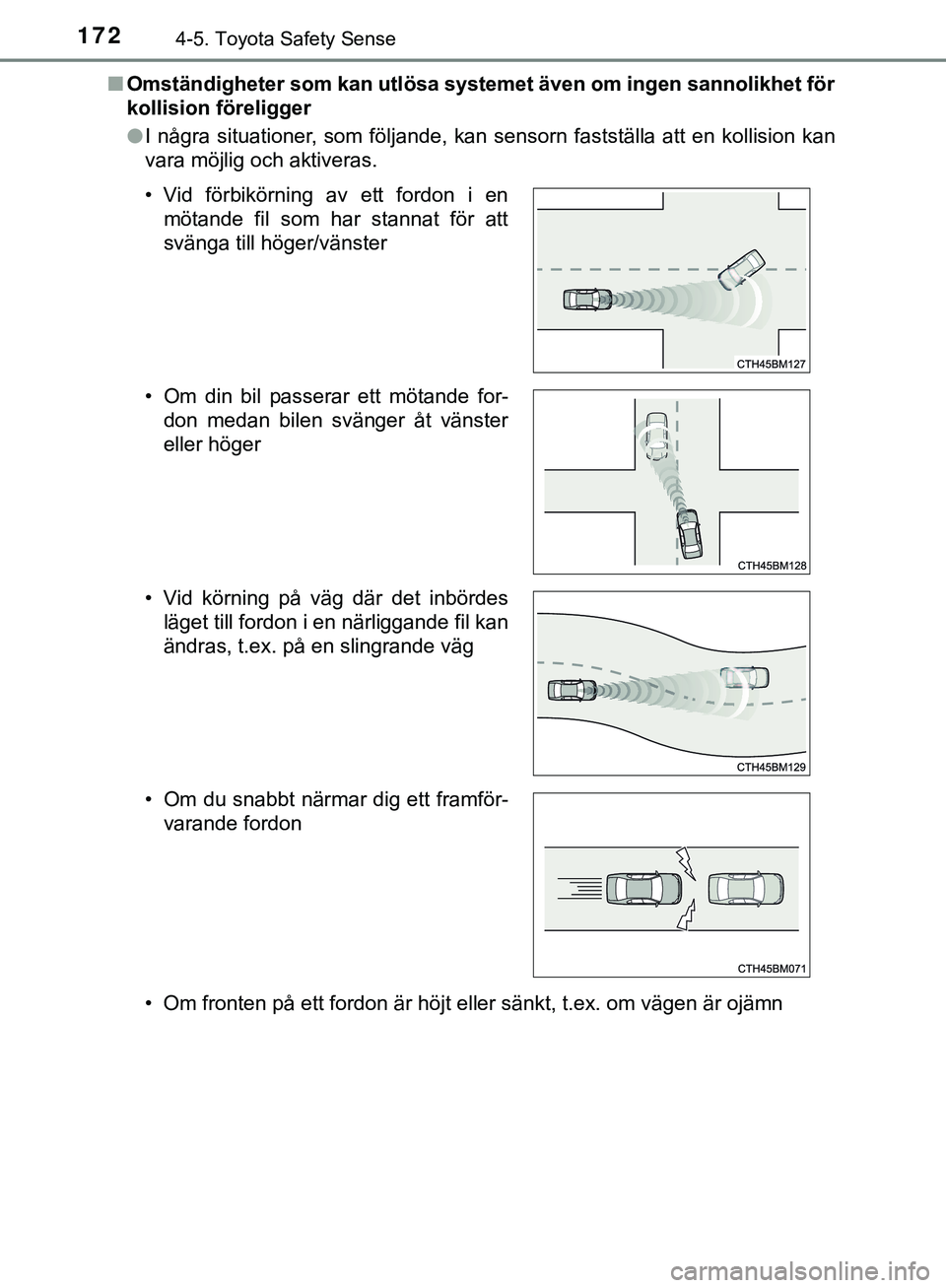

1724-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R19SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande for- don medan bilen svänger åt vänster
eller höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
AYGO_OM_Europe_OM99R19SE.book Page 172 Thursday, April 19, 2018 10:45 AM

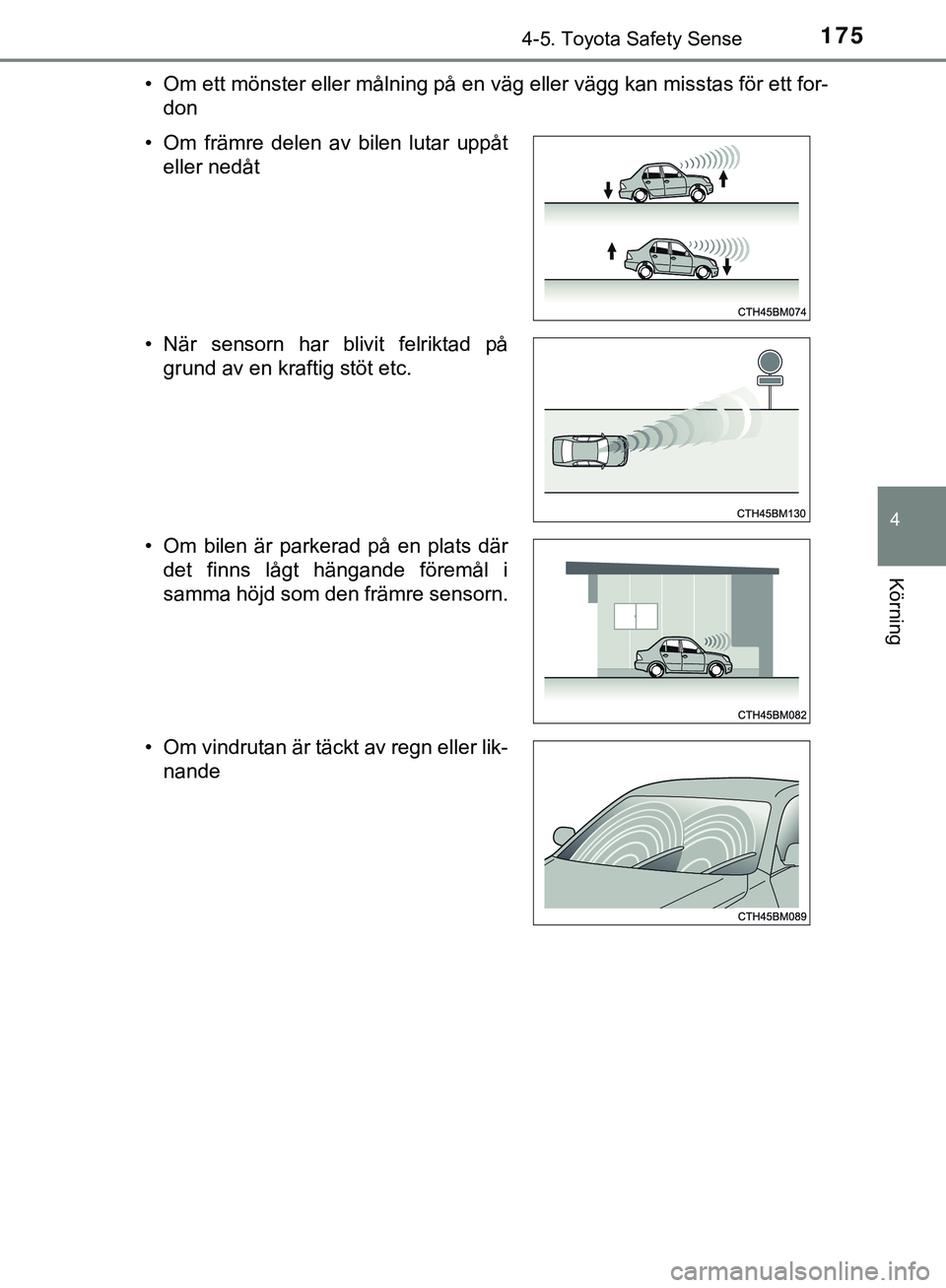

1754-5. Toyota Safety Sense
4
Körning
AYGO_OM_Europe_OM99R19SE• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for-
don
• Om främre delen av bilen lutar uppåt eller nedåt
• När sensorn har blivit felriktad på grund av en kraftig stöt etc.
• Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn.
• Om vindrutan är täckt av regn eller lik- nande
AYGO_OM_Europe_OM99R19SE.book Page 175 Thursday, April 19, 2018 10:45 AM
