ESP TOYOTA AYGO 2019 Bruksanvisningar (in Swedish)

AYGO_OM_Europe_OM99R19SE
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen hos
respektive
komponentÖppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
4KörningAnvisningar och råd som är nödvändiga
för körning
5LjudanläggningAnvända ljudanläggningen
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll och
skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9Specifikationer Specifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM99R19SE
OM99R19SE-FI
AYGO_OM_Europe_OM99R19SE.book Page 1 Thursday, April 19, 2018 10:45 AM

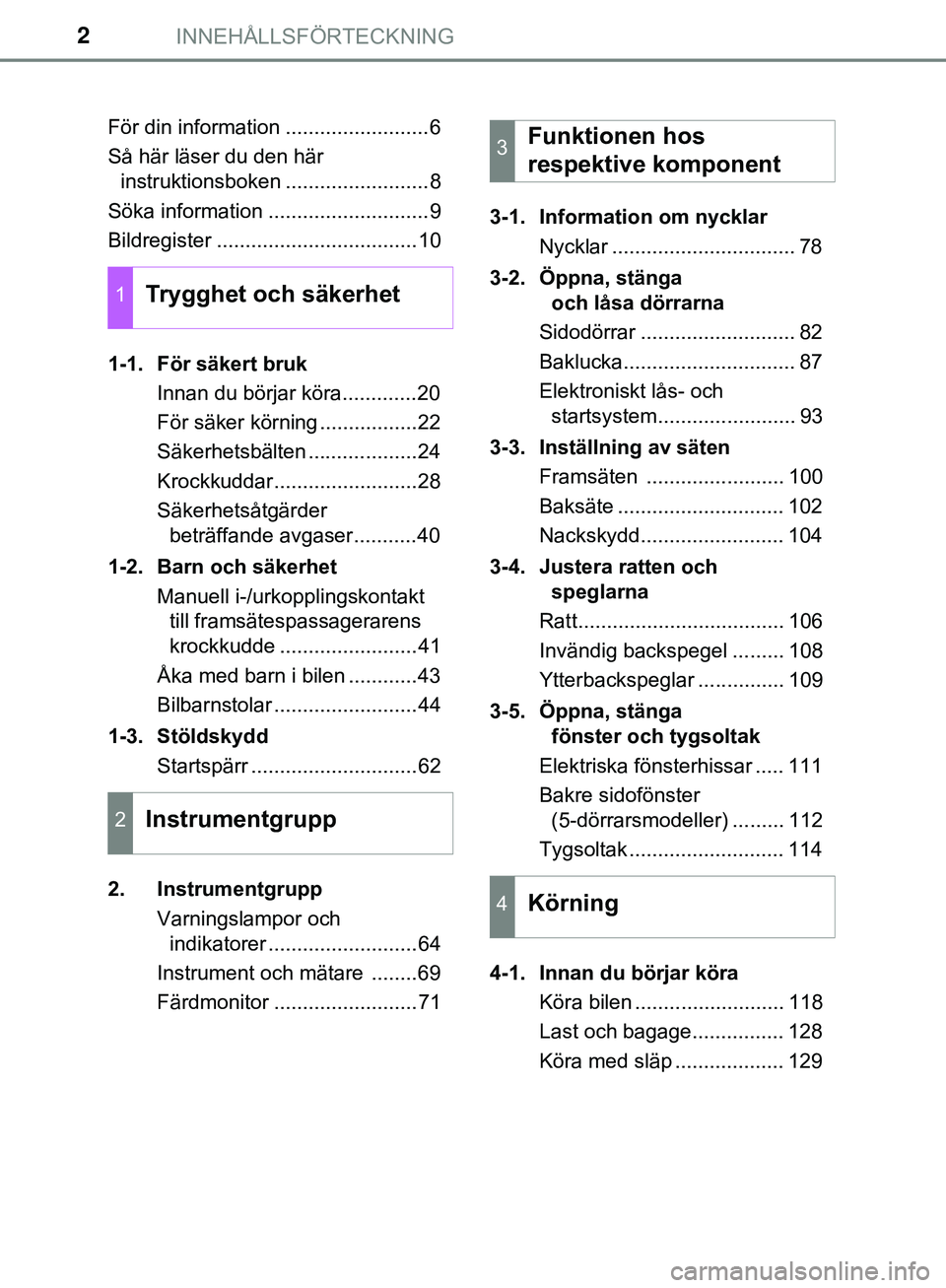

INNEHÅLLSFÖRTECKNING2
AYGO_OM_Europe_OM99R19SEFör din information .........................6
Så här läser du den här
instruktionsboken .........................8
Söka information ............................9
Bildregister ...................................10
1-1. För säkert bruk Innan du börjar köra.............20
För säker körning .................22
Säkerhetsbälten ...................24
Krockkuddar.........................28
Säkerhetsåtgärder beträffande avgaser...........40
1-2. Barn och säkerhet Manuell i-/urkopplingskontakt till framsätespassagerarens
krockkudde ........................41
Åka med barn i bilen ............43
Bilbarnstolar .........................44
1-3. Stöldskydd Startspärr .............................62
2. Instrumentgrupp Varningslampor och indikatorer ..........................64
Instrument och mätare ........69
Färdmonitor .........................71 3-1. Information om nycklar
Nycklar ................................ 78
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ........................... 82
Baklucka.............................. 87
Elektroniskt lås- och startsystem........................ 93
3-3. Inställning av säten Framsäten ........................ 100
Baksäte ............................. 102
Nackskydd......................... 104
3-4. Justera ratten och speglarna
Ratt.................................... 106
Invändig backspegel ......... 108
Ytterbackspeglar ............... 109
3-5. Öppna, stänga fönster och tygsoltak
Elektriska fönsterhissar ..... 111
Bakre sidofönster (5-dörrarsmodeller) ......... 112
Tygsoltak ........................... 114
4-1. Innan du börjar köra Köra bilen .......................... 118
Last och bagage................ 128
Köra med släp ................... 129
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
4Körning
AYGO_OM_Europe_OM99R19SE.book Page 2 Thursday, April 19, 2018 10:45 AM

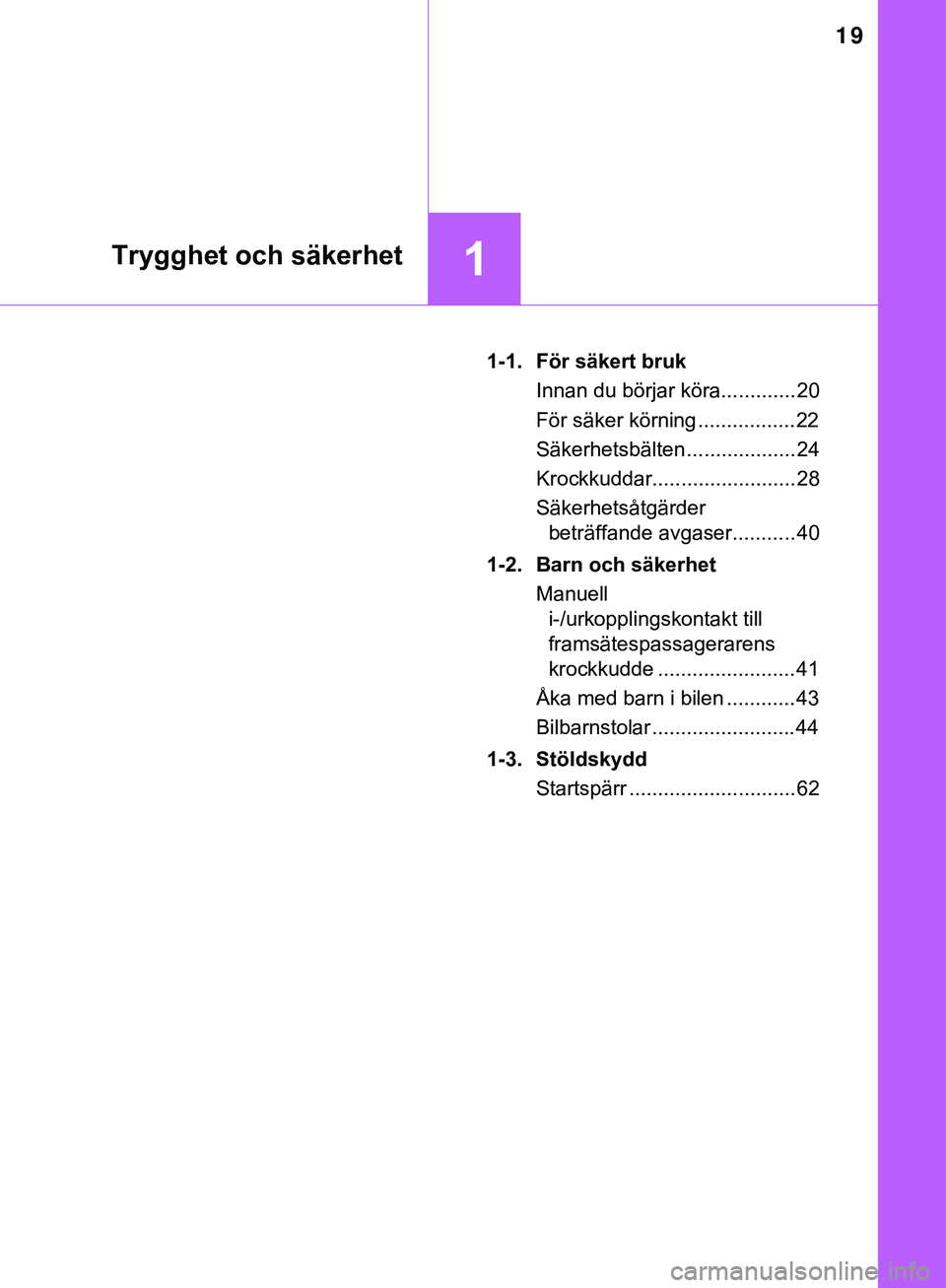

19
1Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE1-1. För säkert bruk
Innan du börjar köra............. 20
För säker körning .................22
Säkerhetsbälten ................... 24
Krockkuddar......................... 28
Säkerhetsåtgärder beträffande avgaser........... 40
1-2. Barn och säkerhet Manuelli-/urkopplingskontakt till
framsätespassagerarens
krockkudde ........................41
Åka med barn i bilen ............43
Bilbarnstolar .........................44
1-3. Stöldskydd Startspärr .............................62
AYGO_OM_Europe_OM99R19SE.book Page 19 Thursday, April 19, 201 8 10:45 AM

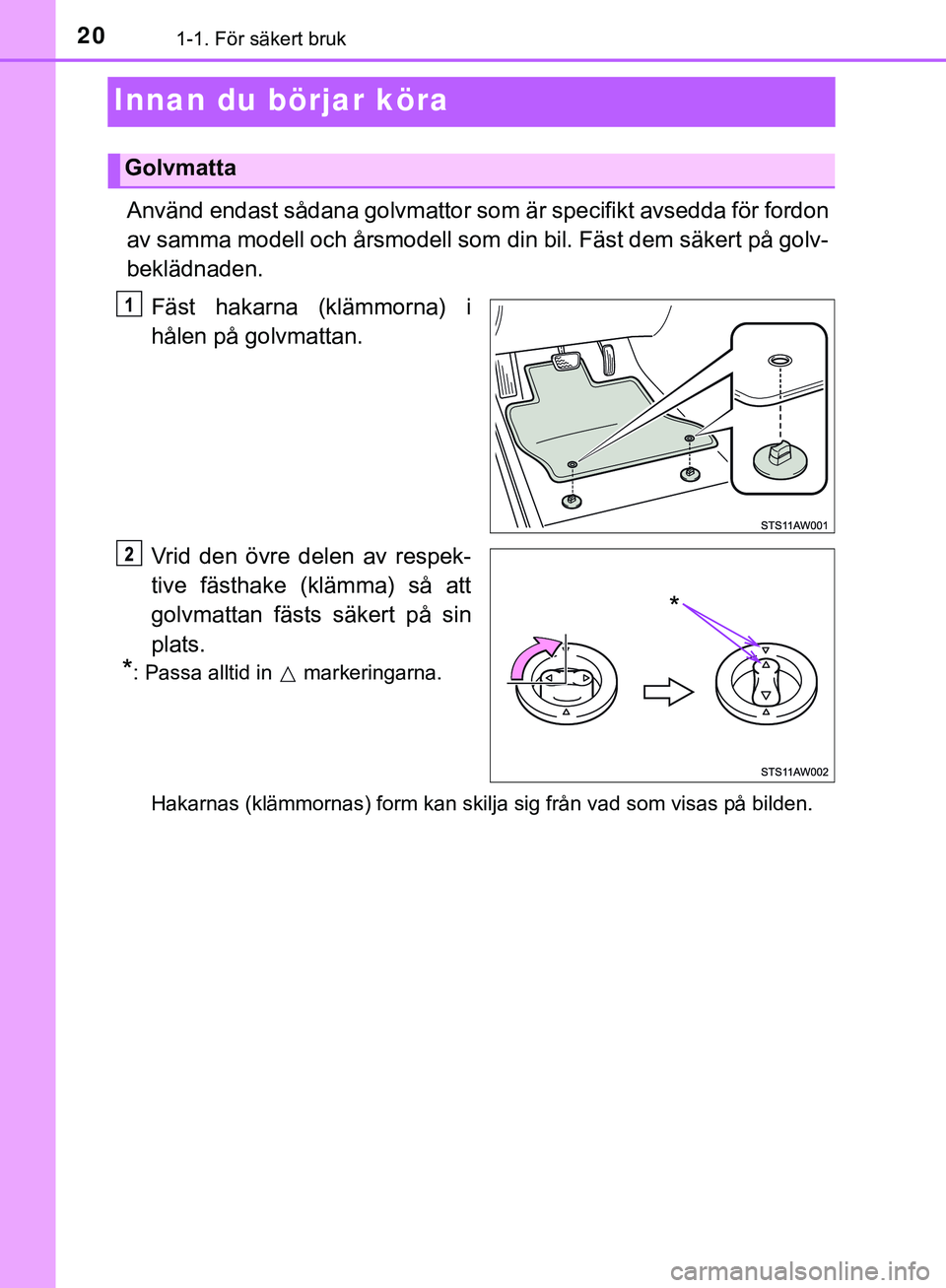

201-1. För säkert bruk
AYGO_OM_Europe_OM99R19SE
Innan du börjar köra
Använd endast sådana golvmattor som är specifikt avsedda för fordon
av samma modell och årsmodell som din bil. Fäst dem säkert på golv-
beklädnaden.
Fäst hakarna (klämmorna) i
hålen på golvmattan.
Vrid den övre delen av respek-
tive fästhake (klämma) så att
golvmattan fästs säkert på sin
plats.
*: Passa alltid in markeringarna.
Hakarnas (klämmornas) form kan skilja sig från vad som visas på bilden.
Golvmatta
*
AYGO_OM_Europe_OM99R19SE.book Page 20 Thursday, April 19, 201 8 10:45 AM

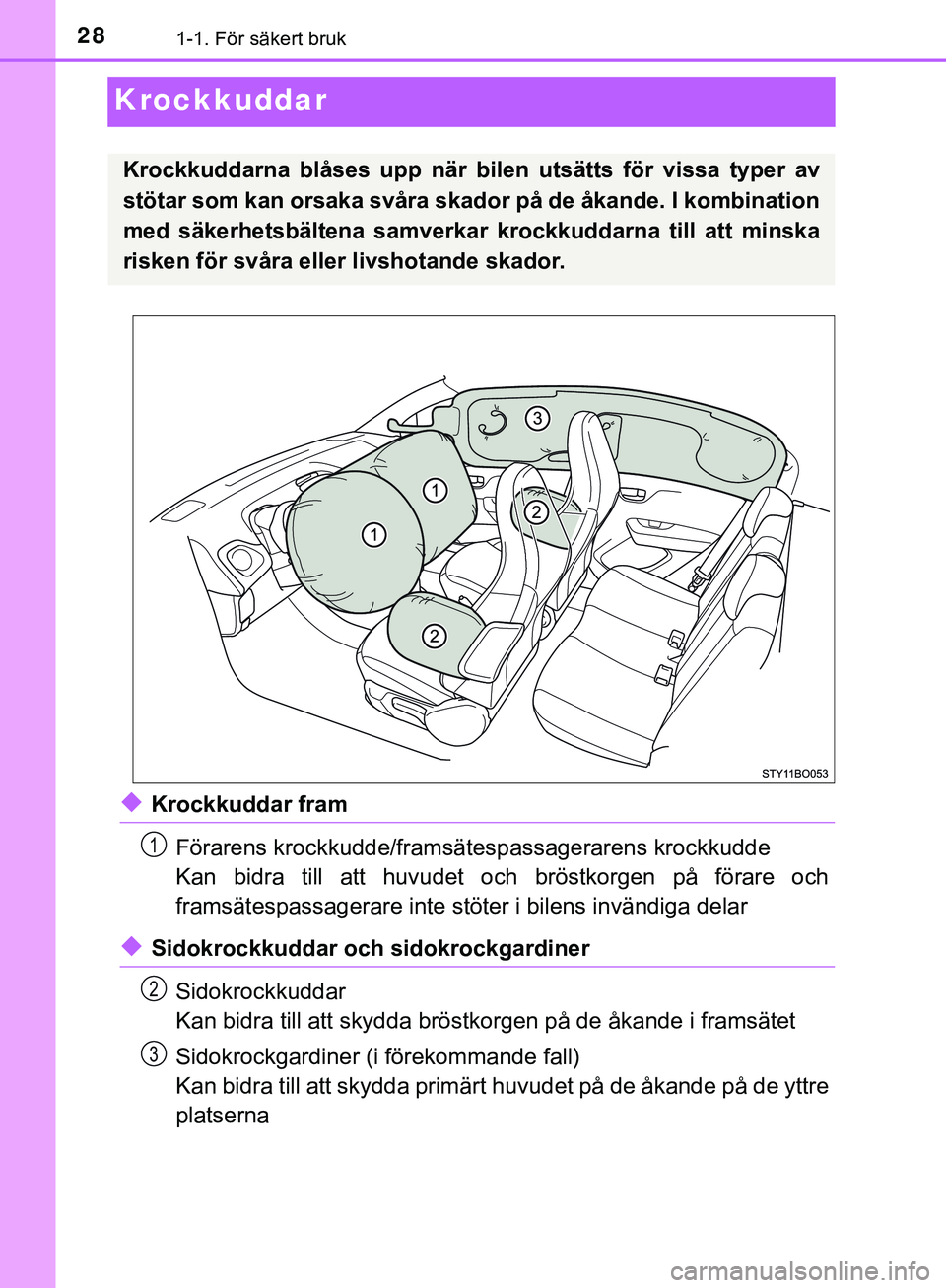

281-1. För säkert bruk
AYGO_OM_Europe_OM99R19SE
Krockkuddar
uKrockkuddar framFörarens krockkudde/framsät espassagerarens krockkudde
Kan bidra till att huvudet och bröstkorgen på förare och
framsätespassagerare inte stöter i bilens invändiga delar
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner (i förekommande fall)
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
Krockkuddarna blåses upp när bilen utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
1
2
3
AYGO_OM_Europe_OM99R19SE.book Page 28 Thursday, April 19, 201 8 10:45 AM

291-1. För säkert bruk
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
3-dörrarsmodeller
Komponenter i krockkuddesystemet
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem, varnings-
lampa
SidokrockgardinSidokrocksensorer (bak)
Bältessträckare
Sidokrocksensorer
(framdörrar)
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_Europe_OM99R19SE.book Page 29 Thursday, April 19, 201
8 10:45 AM

301-1. För säkert bruk
AYGO_OM_Europe_OM99R19SE
5-dörrarsmodeller
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem,
varningslampa
Sidokrockgardiner
(i förekommande fall) Sidokrocksensorer (bak)
(i förekommande fall)
Sidokrocksensorer (fram)
Bältessträckare
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_Europe_OM99R19SE.book Page 30 Thursday, April 19, 201
8 10:45 AM

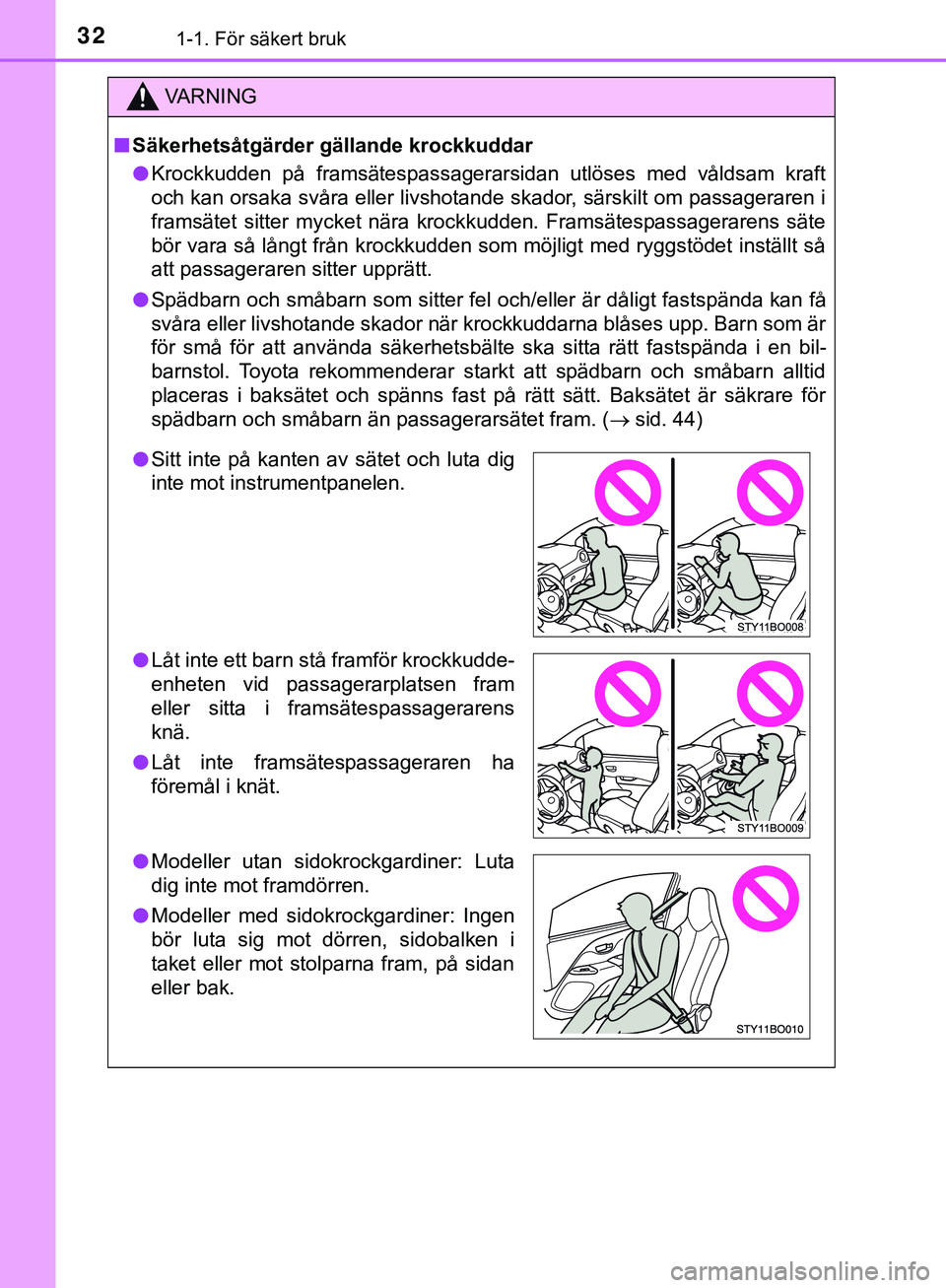

321-1. För säkert bruk
AYGO_OM_Europe_OM99R19SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en bil-
barnstol. Toyota rekommenderar starkt att spädbarn och småbarn alltid
placeras i baksätet och spänns fast på rätt sätt. Baksätet är säkrare för
spädbarn och småbarn än passagerarsätet fram. ( sid. 44)
lSitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram
eller sitta i framsätespassagerarens
knä.
l Låt inte framsätespassageraren ha
föremål i knät.
l Modeller utan sidokrockgardiner: Luta
dig inte mot framdörren.
l Modeller med sidokrockgardiner: Ingen
bör luta sig mot dörren, sidobalken i
taket eller mot stolparna fram, på sidan
eller bak.
AYGO_OM_Europe_OM99R19SE.book Page 32 Thursday, April 19, 201 8 10:45 AM

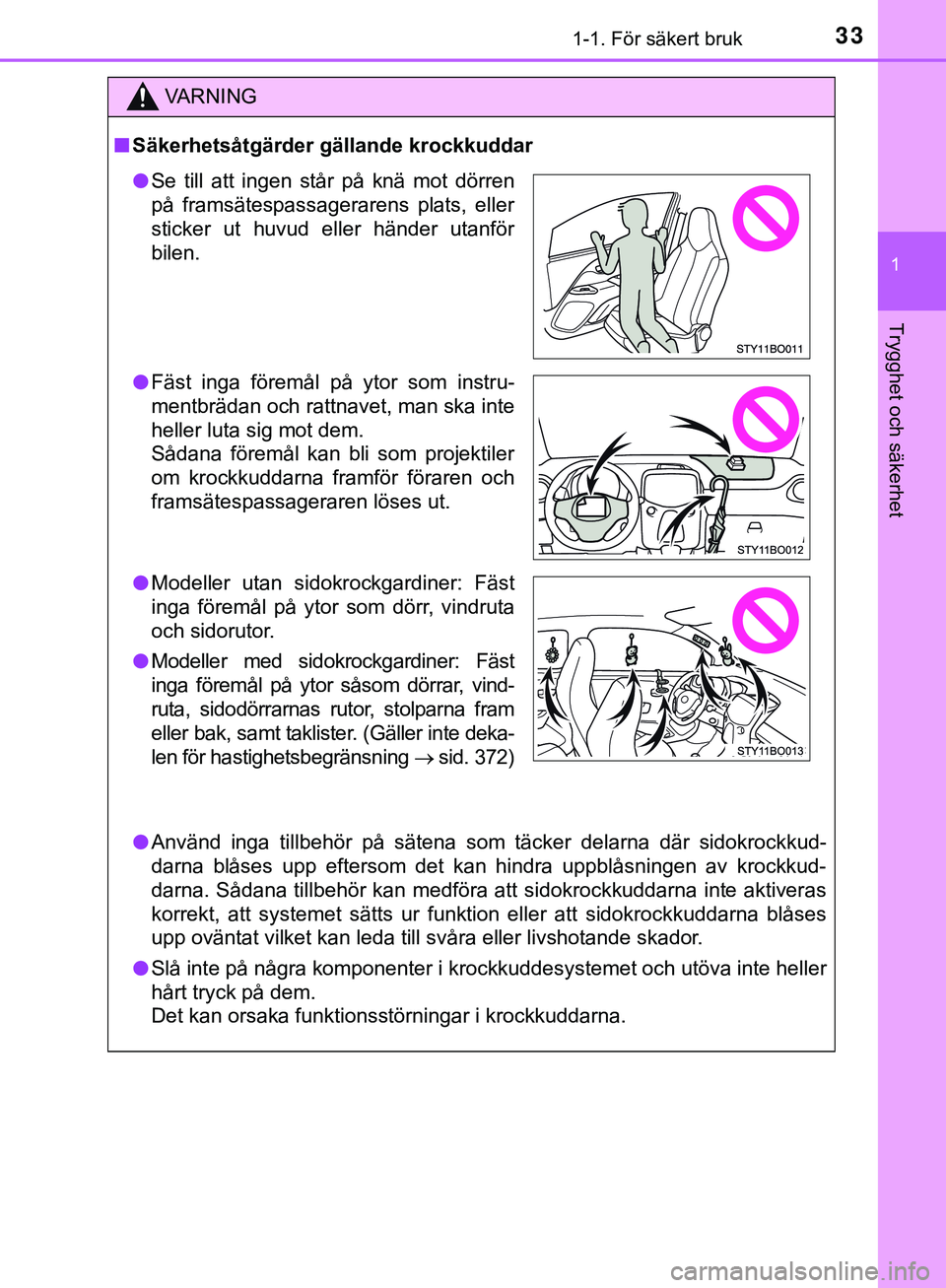

331-1. För säkert bruk
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
l Använd inga tillbehör på sätena som täcker delarna där\
sidokrockkud-
darna blåses upp eftersom det kan hindra uppblåsningen av krockkud-
darna. Sådana tillbehör kan medföra att sidokrockkuddarna inte aktiveras
korrekt, att systemet sätts ur funktion eller att sidokrockkuddarna blåses
upp oväntat vilket kan leda till svåra eller livshotande skador.
l Slå inte på några komponenter i krockkuddesystemet och utöva inte heller
hårt tryck på dem.
Det kan orsaka funktionsstörningar i krockkuddarna.
lSe till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
l Fäst inga föremål på ytor som instru-
mentbrädan och rattnavet, man ska inte
heller luta sig mot dem.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren löses ut.
l Modeller utan sidokrockgardiner: Fäst
inga föremål på ytor som dörr, vindruta
och sidorutor.
l Modeller med sidokrockgardiner: Fäst
inga föremål på ytor såsom dörrar, vind-
ruta, sidodörrarnas rutor, stolparna fram
eller bak, samt taklister. (Gäller inte deka-
len för hastighetsbegränsning sid. 372)
AYGO_OM_Europe_OM99R19SE.book Page 33 Thursday, April 19, 201 8 10:45 AM

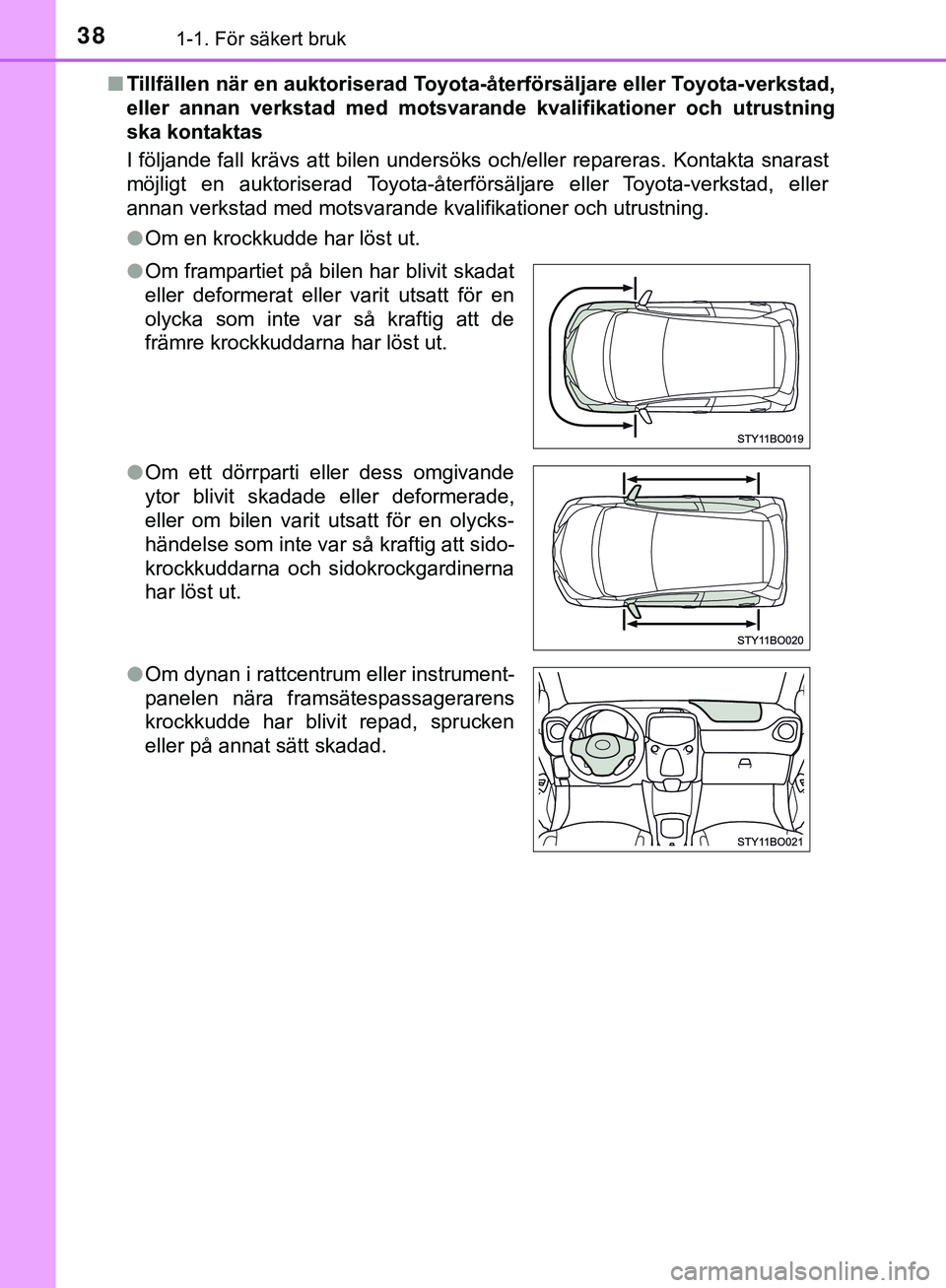

381-1. För säkert bruk
AYGO_OM_Europe_OM99R19SEn
Tillfällen när en auktoriserad Toyota -återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvara nde kvalifikationer och utrustning
ska kontaktas
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Om en krockkudde har löst ut.
l Om frampartiet på bilen har blivit skadat
eller deformerat eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
l Om ett dörrparti eller dess omgivande
ytor blivit skadade eller deformerade,
eller om bilen varit utsatt för en olycks-
händelse som inte var så kraftig att sido-
krockkuddarna och sidokrockgardinerna
har löst ut.
l Om dynan i rattcentrum eller instrument-
panelen nära framsätespassagerarens
krockkudde har blivit repad, sprucken
eller på annat sätt skadad.
AYGO_OM_Europe_OM99R19SE.book Page 38 Thursday, April 19, 201 8 10:45 AM
