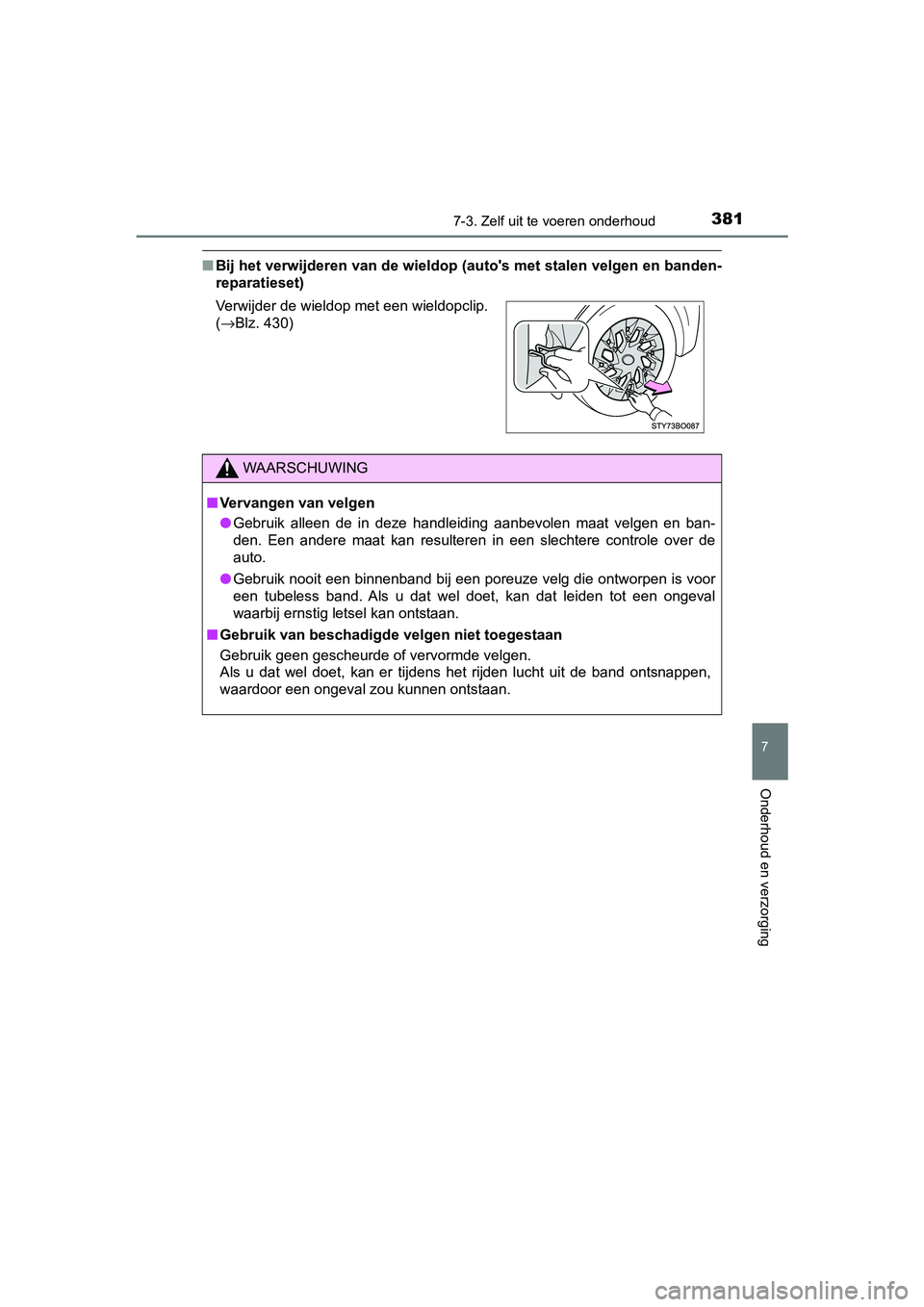

3817-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E
■Bij het verwijderen van de wieldo p (auto's met stalen velgen en banden-
reparatieset)
Verwijder de wieldop met een wieldopclip.
( →Blz. 430)
WAARSCHUWING
■ Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
AYGO_OM_Europe_OM99R19E.book Page 381 Friday, February 16, 20 18 4:26 PM

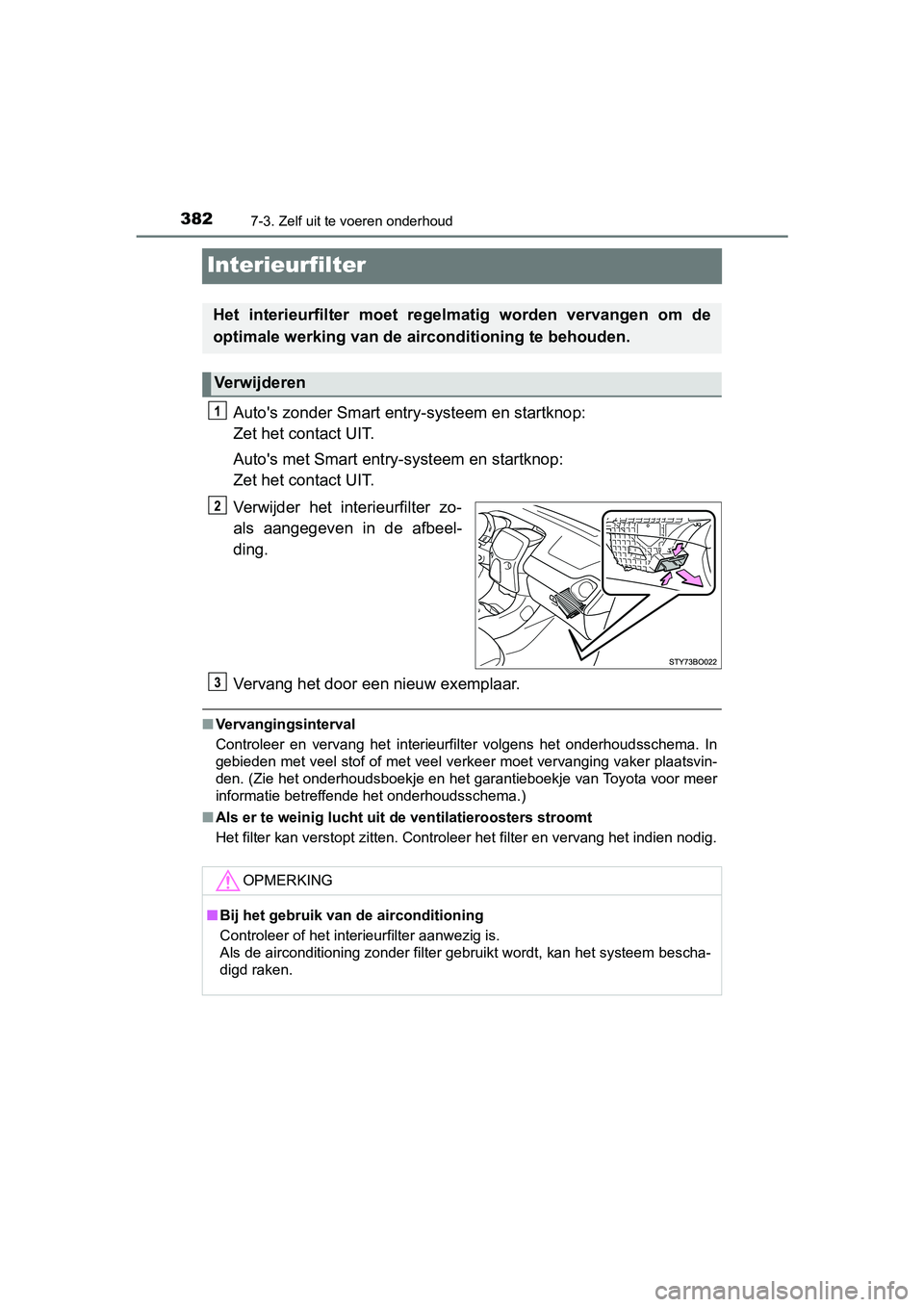

3827-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E
Interieurfilter
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
Verwijder het interieurfilter zo-
als aangegeven in de afbeel-
ding.
Vervang het door een nieuw exemplaar.
■ Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje en het garantieboekje van Toyota voor meer
informatie betreffende het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het sy steem bescha-
digd raken.
AYGO_OM_Europe_OM99R19E.book Page 382 Friday, February 16, 20 18 4:26 PM

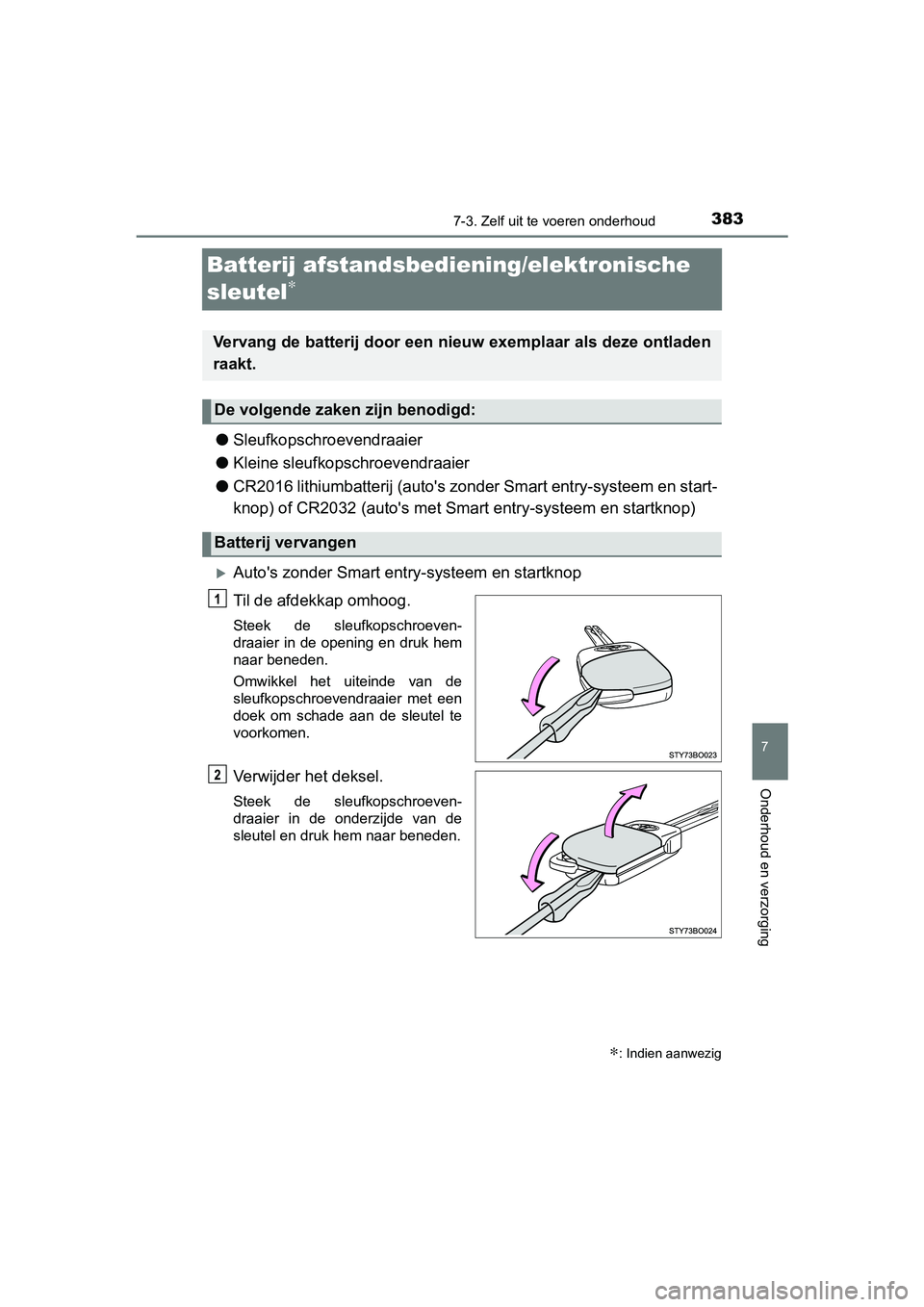

3837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E
Batterij afstandsbediening/elektronische
sleutel
∗
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 (auto's met Sm art entry-systeem en startknop)
Auto's zonder Smart ent ry-systeem en startknop
Til de afdekkap omhoog.
Steek de sleufkopschroeven-
draaier in de opening en druk hem
naar beneden.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met een
doek om schade aan de sleutel te
voorkomen.
Verwijder het deksel.
Steek de sleufkopschroeven-
draaier in de onderzijde van de
sleutel en druk hem naar beneden.
∗: Indien aanwezig
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
AYGO_OM_Europe_OM99R19E.book Page 383 Friday, February 16, 20 18 4:26 PM

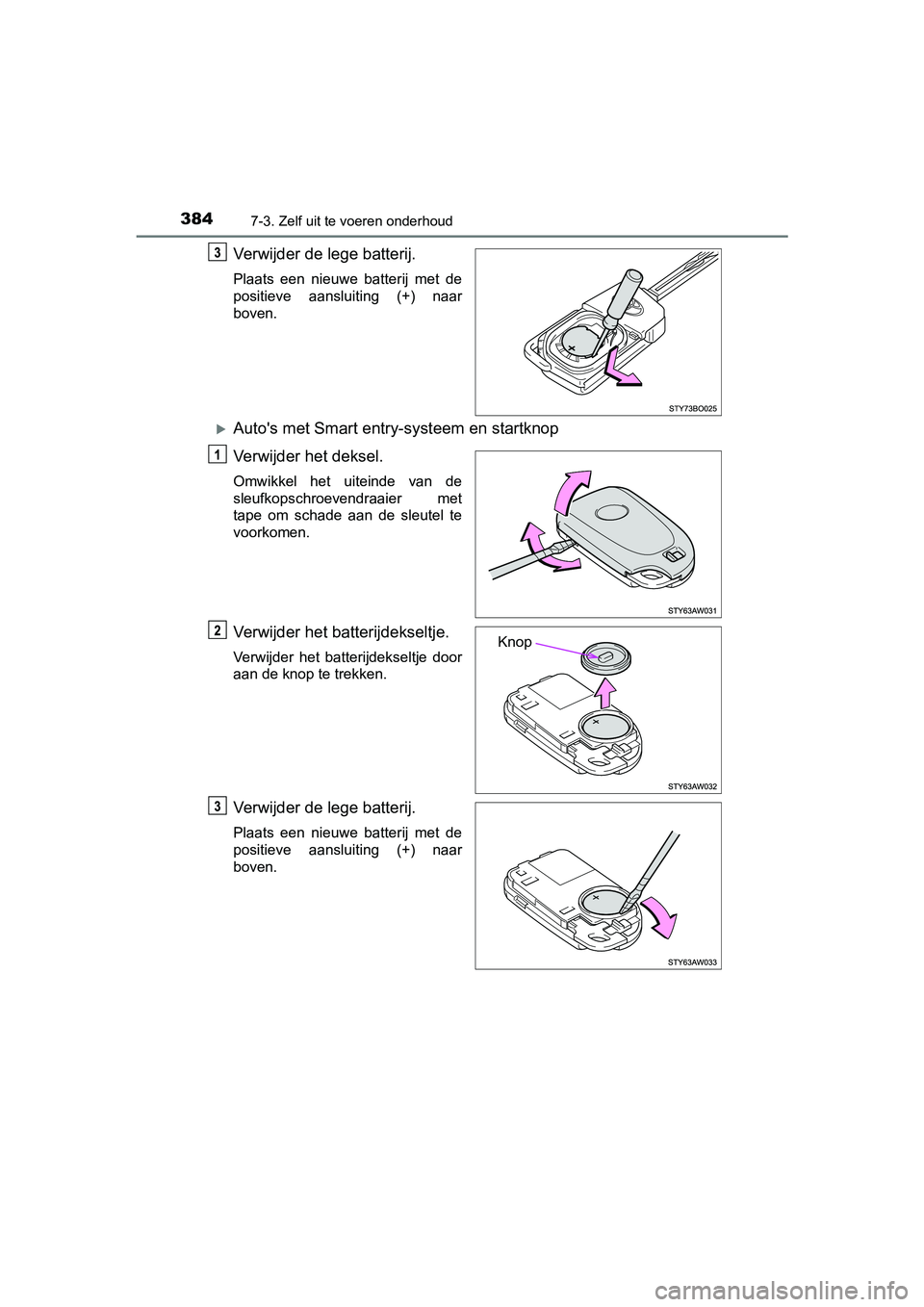

3847-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Verwijder het deksel.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met
tape om schade aan de sleutel te
voorkomen.
Verwijder het batterijdekseltje.
Verwijder het batterijdekseltje door
aan de knop te trekken.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Knop
AYGO_OM_Europe_OM99R19E.book Page 384 Friday, February 16, 20 18 4:26 PM

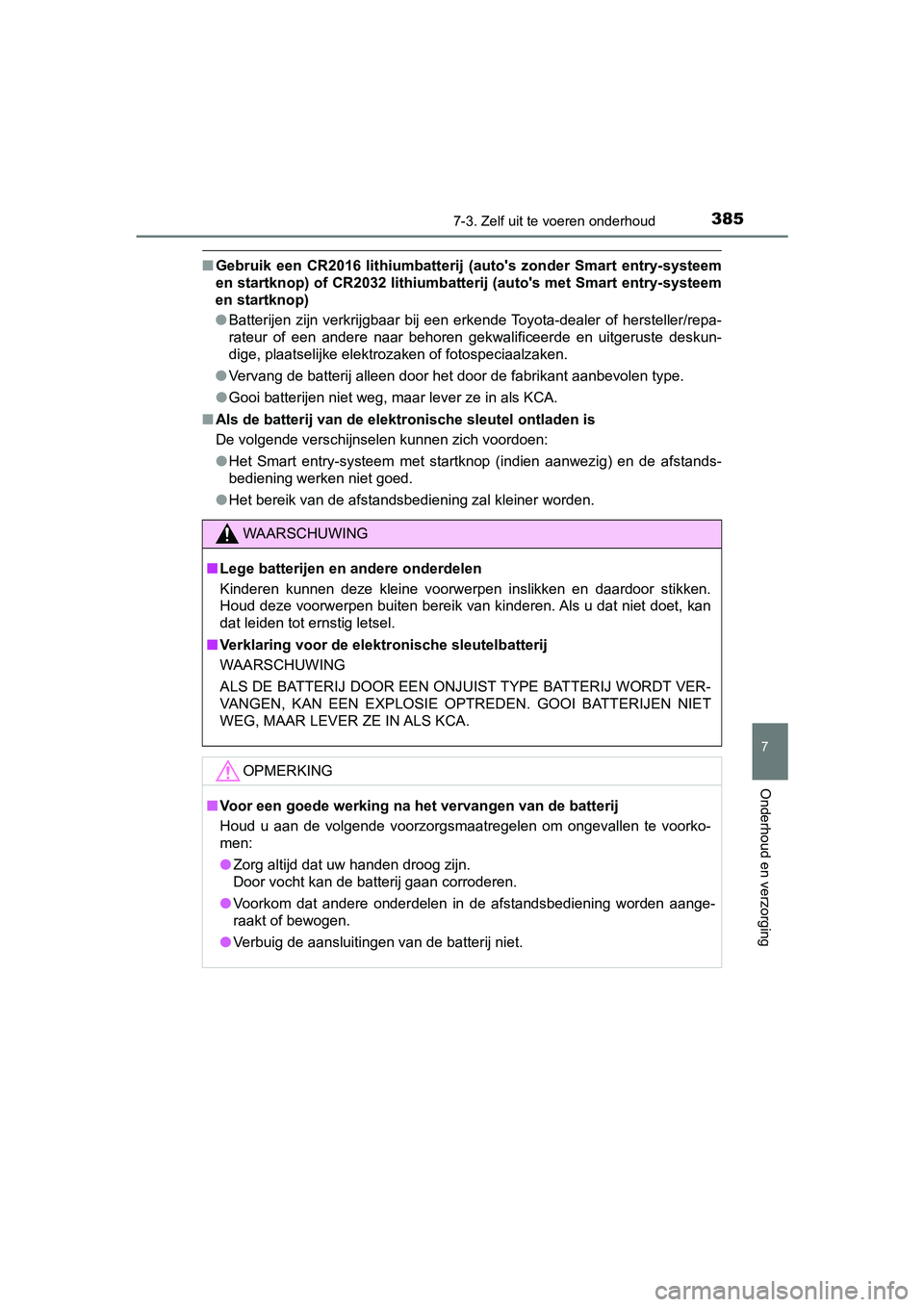

3857-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbat terij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de a fstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de elektronische sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
AYGO_OM_Europe_OM99R19E.book Page 385 Friday, February 16, 20 18 4:26 PM

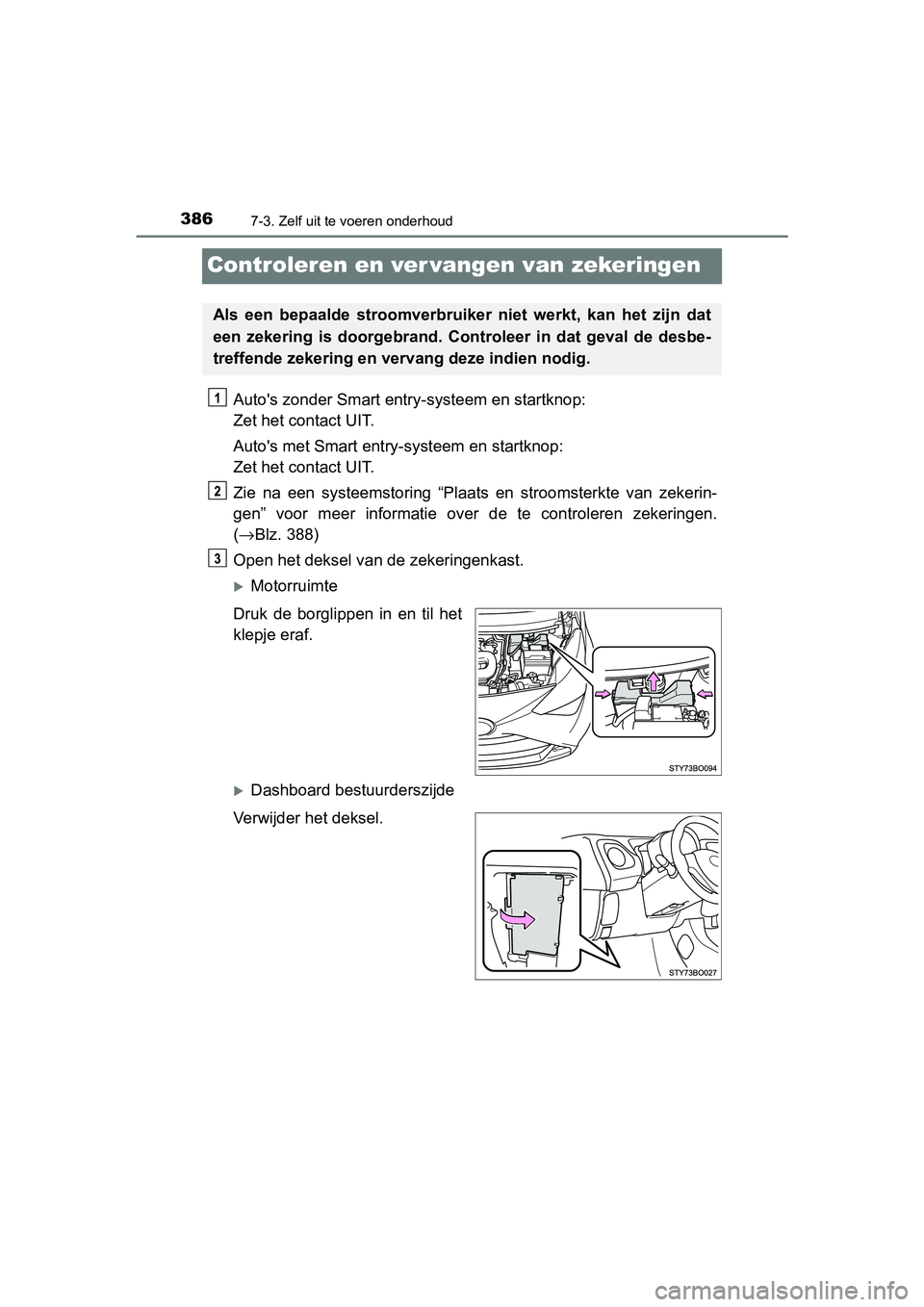

3867-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E
Controleren en ver vangen van zekeringen
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
Zie na een systeemstoring “Plaat s en stroomsterkte van zekerin-
gen” voor meer informatie over de te controleren zekeringen.
( → Blz. 388)
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglippen in en til het
klepje eraf.
Dashboard bestuurderszijde
Verwijder het deksel.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
AYGO_OM_Europe_OM99R19E.book Page 386 Friday, February 16, 20 18 4:26 PM

3877-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A, B en C:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte.
Type D:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
2
Ty p e AType B
Ty p e CType D
AYGO_OM_Europe_OM99R19E.book Page 387 Friday, February 16, 20 18 4:26 PM

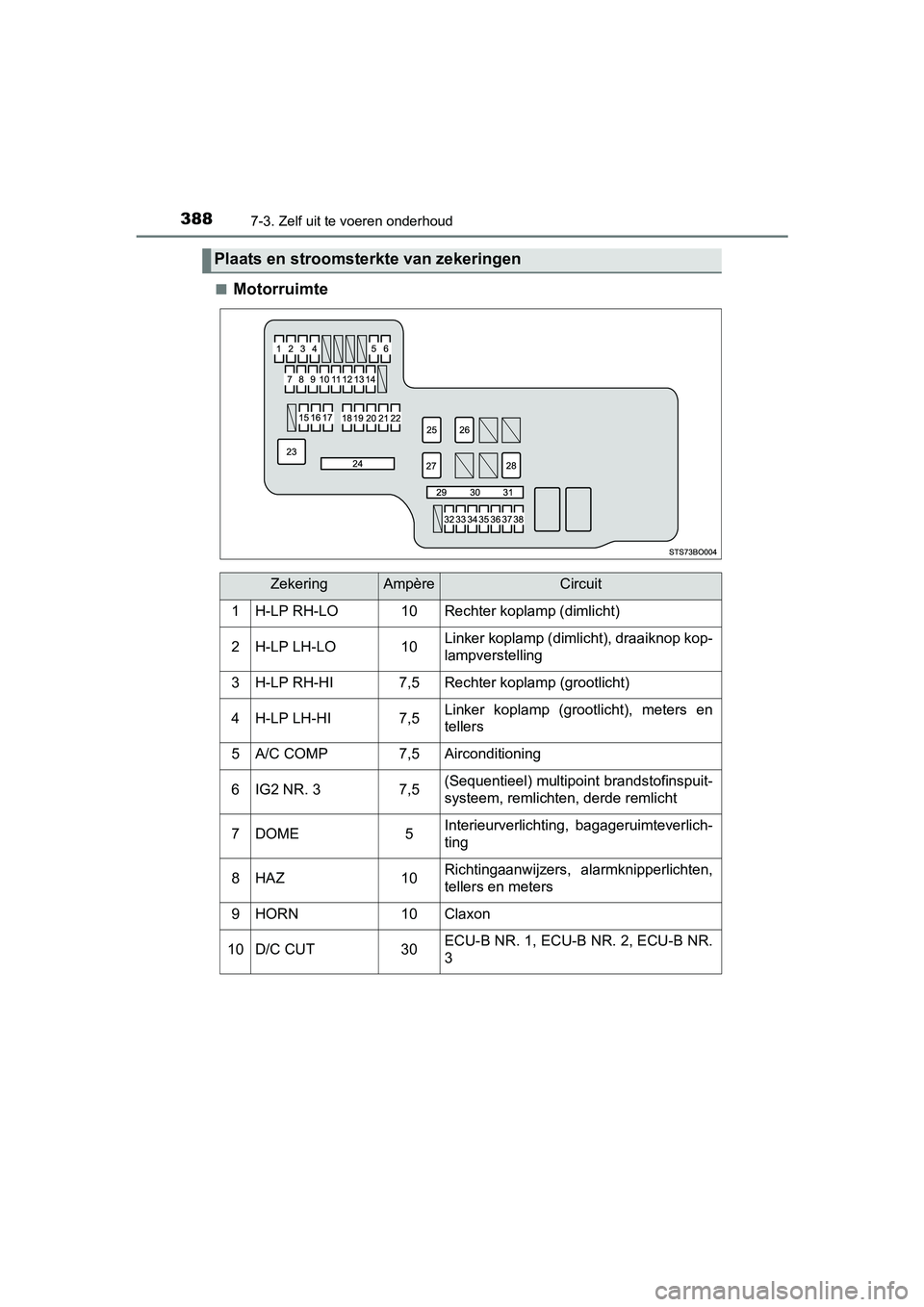

3887-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E■
Motorruimte
Plaats en stroomsterkte van zekeringen
ZekeringAmpèreCircuit
1H-LP RH-LO10Rechter koplamp (dimlicht)
2H-LP LH-LO10Linker koplamp (dimlicht), draaiknop kop-
lampverstelling
3H-LP RH-HI7,5Rechter koplamp (grootlicht)
4H-LP LH-HI7,5Linker koplamp (grootlicht), meters en
tellers
5A/C COMP7,5Airconditioning
6IG2 NR. 37,5(Sequentieel) multipoint brandstofinspuit-
systeem, remlichten, derde remlicht
7DOME5Interieurverlichting, bagageruimteverlich-
ting
8HAZ10Richtingaanwijzers, alarmknipperlichten,
tellers en meters
9HORN10Claxon
10D/C CUT30ECU-B NR. 1, ECU-B NR. 2, ECU-B NR.
3
AYGO_OM_Europe_OM99R19E.book Page 388 Friday, February 16, 20
18 4:26 PM

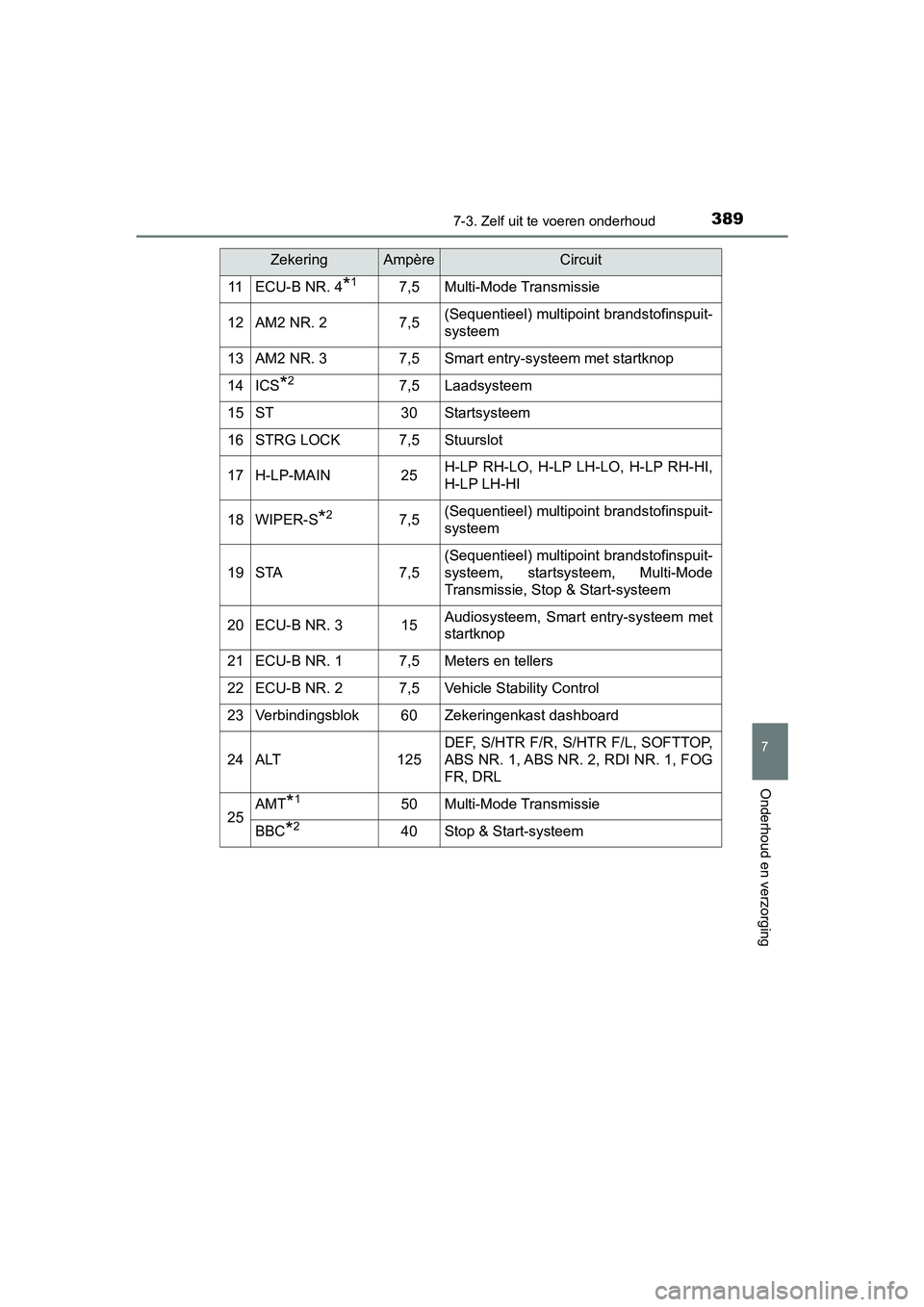

3897-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E
11ECU-B NR. 4*17,5Multi-Mode Transmissie
12AM2 NR. 27,5(Sequentieel) multipoint brandstofinspuit-
systeem
13AM2 NR. 37,5Smart entry-systeem met startknop
14ICS*27,5Laadsysteem
15ST30Startsysteem
16STRG LOCK7,5Stuurslot
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
18WIPER-S*27,5(Sequentieel) multipoint brandstofinspuit-
systeem
19STA7,5
(Sequentieel) multipoint brandstofinspuit-
systeem, startsysteem, Multi-Mode
Transmissie, Stop & Start-systeem
20ECU-B NR. 315Audiosysteem, Smart entry-systeem met
startknop
21ECU-B NR. 17,5Meters en tellers
22ECU-B NR. 27,5Vehicle Stability Control
23Verbindingsblok60Zekeringenkast dashboard
24ALT125
DEF, S/HTR F/R, S/HTR F/L, SOFTTOP,
ABS NR. 1, ABS NR. 2, RDI NR. 1, FOG
FR, DRL
25AMT*150Multi-Mode Transmissie
BBC*240Stop & Start-systeem
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM99R19E.book Page 389 Friday, February 16, 20 18 4:26 PM

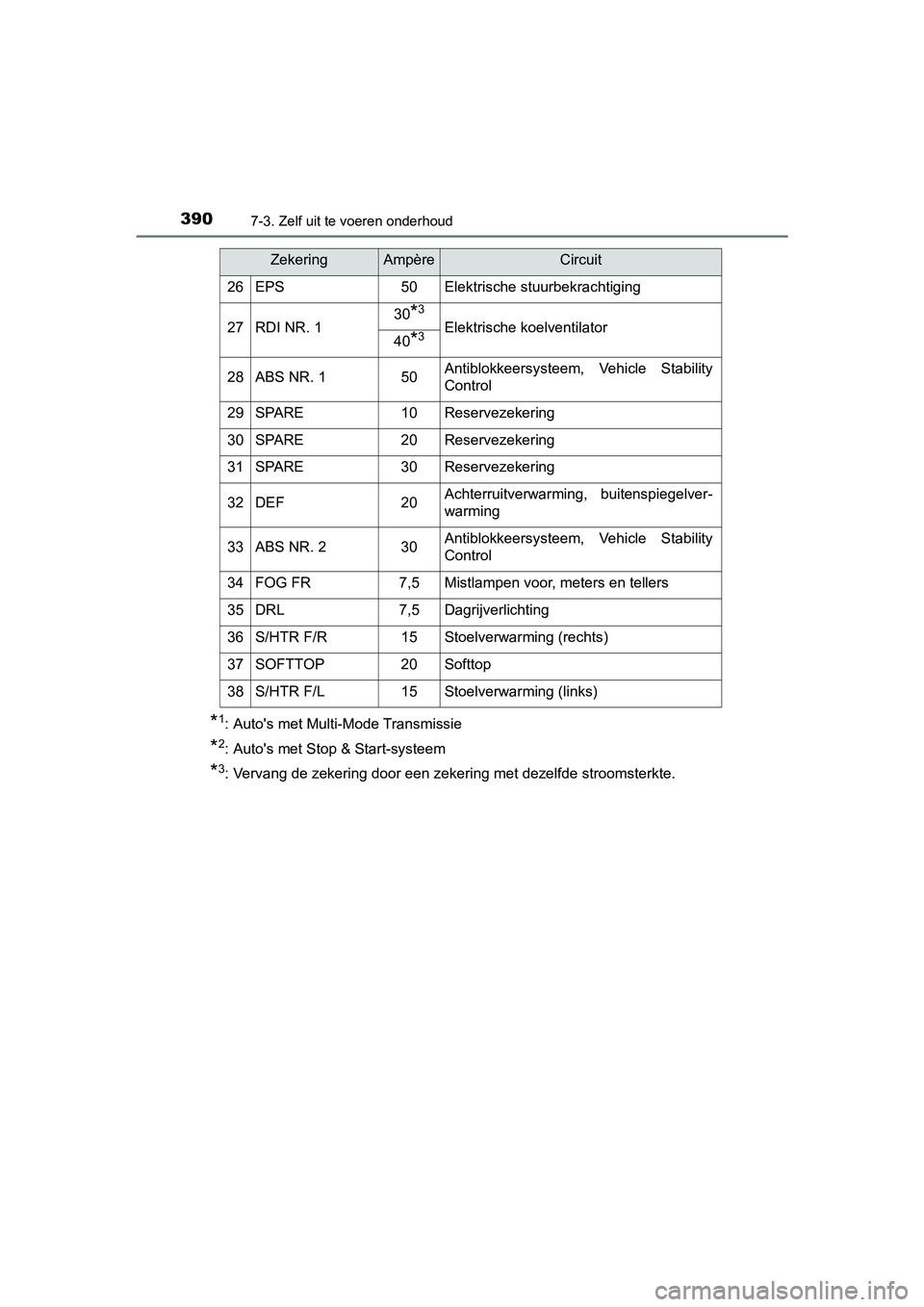

3907-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E
*1: Auto's met Multi-Mode Transmissie
*2: Auto's met Stop & Start-systeem
*3: Vervang de zekering door een zekering met dezelfde stroomsterkte.
26EPS50Elektrische stuurbekrachtiging
27RDI NR. 130*3
Elektrische koelventilator40*3
28ABS NR. 150Antiblokkeersysteem, Vehicle Stability
Control
29SPARE10Reservezekering
30SPARE20Reservezekering
31SPARE30Reservezekering
32DEF20Achterruitverwarming, buitenspiegelver-
warming
33ABS NR. 230Antiblokkeersysteem, Vehicle Stability
Control
34FOG FR7,5Mistlampen voor, meters en tellers
35DRL7,5Dagrijverlichting
36S/HTR F/R15Stoelverwarming (rechts)
37SOFTTOP20Softtop
38S/HTR F/L15Stoelverwarming (links)
ZekeringAmpèreCircuit
