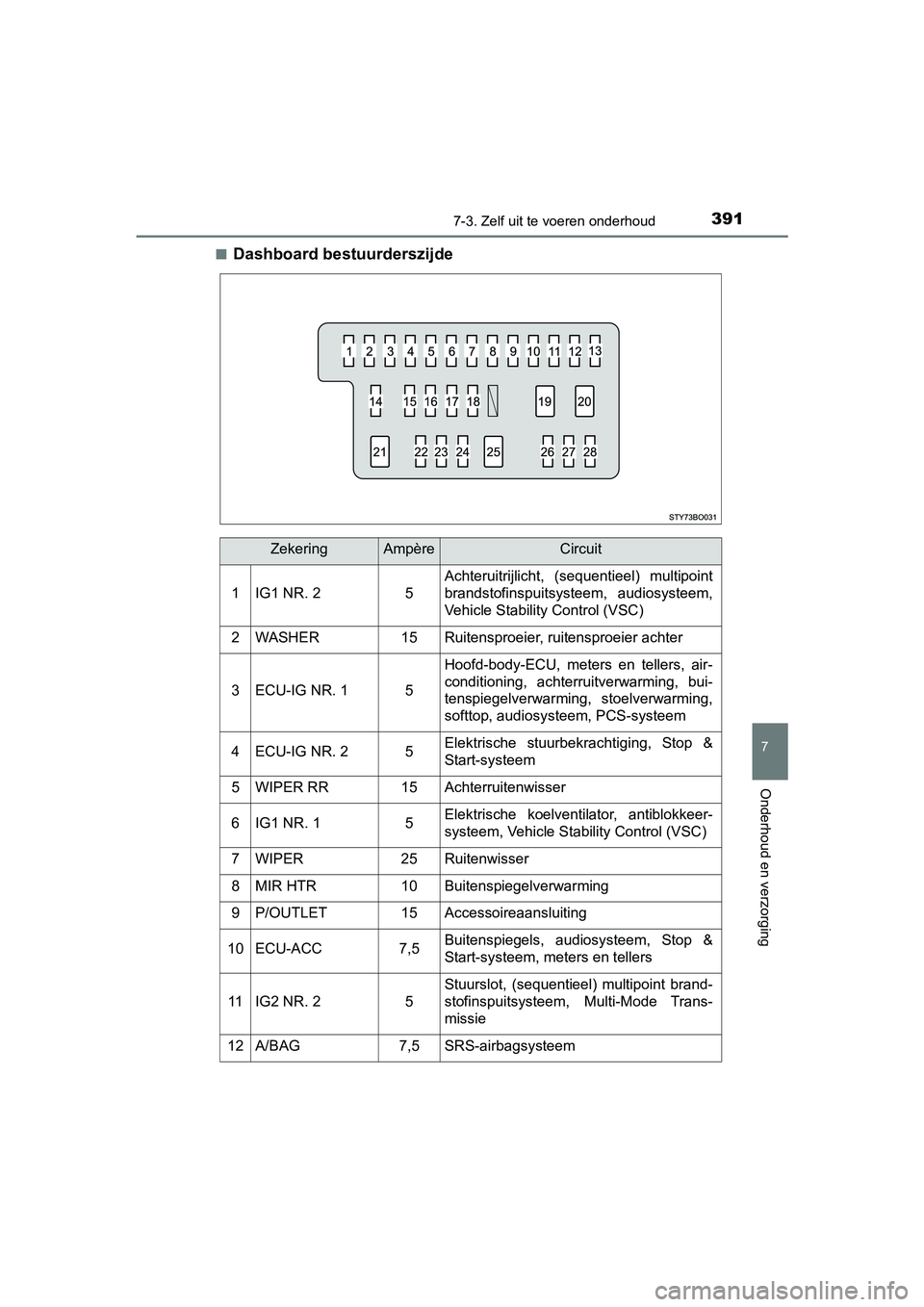

Dashboard bestuurderszijde
ZekeringAmpèreCircuit
1IG1 NR. 25
Achteruitrijlicht, (sequentieel) multipoint
brandstofinspuitsysteem, audiosysteem,
Vehicle Stability Control (VSC)
2WASHER15Ruitensproeier, ruitensproeier achter
3ECU-IG NR. 15
Hoofd-body-ECU, meters en tellers, air-
conditioning, achterruitverwarming, bui-
tenspiegelverwarming, stoelverwarming,
softtop, audiosysteem, PCS-systeem
4ECU-IG NR. 25Elektrische stuurbekrachtiging, Stop &
Start-systeem
5WIPER RR15Achterruitenwisser
6IG1 NR. 15Elektrische koelventilator, antiblokkeer-
systeem, Vehicle Stability Control (VSC)
7WIPER25Ruitenwisser
8MIR HTR10Buitenspiegelverwarming
9P/OUTLET15Accessoireaansluiting
10ECU-ACC7,5Buitenspiegels, audiosysteem, Stop &
Start-systeem, meters en tellers
11IG2 NR. 25
Stuurslot, (sequentieel) multipoint brand-
stofinspuitsysteem, Multi-Mode Trans-
missie
12A/BAG7,5SRS-airbagsysteem
AYGO_OM_Europe_OM99R19E.book Page 391 Friday, February 16, 20
18 4:26 PM

3927-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
13METER5Meters en tellers, Stop & Start-systeem
14IG2 NR. 115(Sequentieel) multipoint brandstofinspuit-
systeem, remlichten
15EFI NR. 17,5(Sequentieel) multipoint brandstofinspuit-
systeem, Stop & Start-systeem
16OBD7,5Diagnosesysteem
17STOP10
Remlichten, derde remlicht, (sequentieel)
multipoint brandstofinspuitsysteem, anti-
blokkeersysteem, Vehicle Stability Con-
trol (VSC), Multi-Mode Transmissie,
Smart entry-systeem met startknop
18TA I L10
Parkeerlichten, kentekenplaatverlichting,
mistachterlicht, mistlampen voor, achter-
lichten, schakelaarverlichting, (sequenti-
eel) multipoint brandstofinspuitsysteem,
meters en tellers, audiosysteem
19HTR40Airconditioning
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NR. 130EFI NR. 2, EFI-MAIN, D/L
22EFI NR. 27,5(Sequentieel) multipoint brandstofinspuit-
systeem
23EFI-MAIN20EFI NR. 1, (sequentieel) multipoint
brandstofinspuitsysteem, brandstofpomp
24D/L25Hoofd-body-ECU, centrale vergrendeling
25P/W30Elektrisch bedienbare ruiten
26DOOR F/R*1
25Elektrisch bedienbare ruitenDOOR F/L*2
27A/C10Airconditioning
28FOG RR5Mistachterlicht

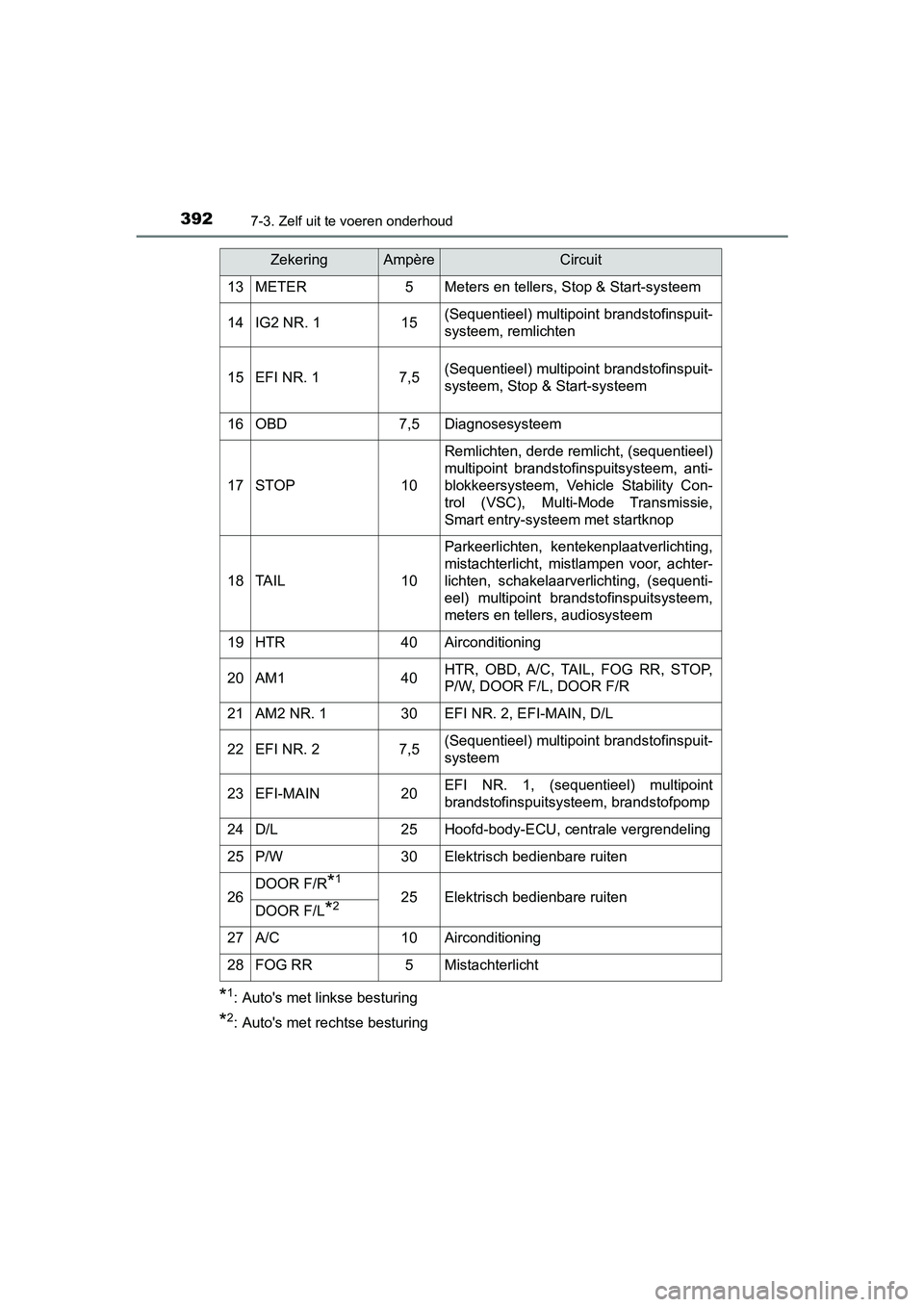

ZekeringAmpèreCircuit
AYGO_OM_Europe_OM99R19E.book Page 392 Friday, February 16, 2018 4:26 PM

3937-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E

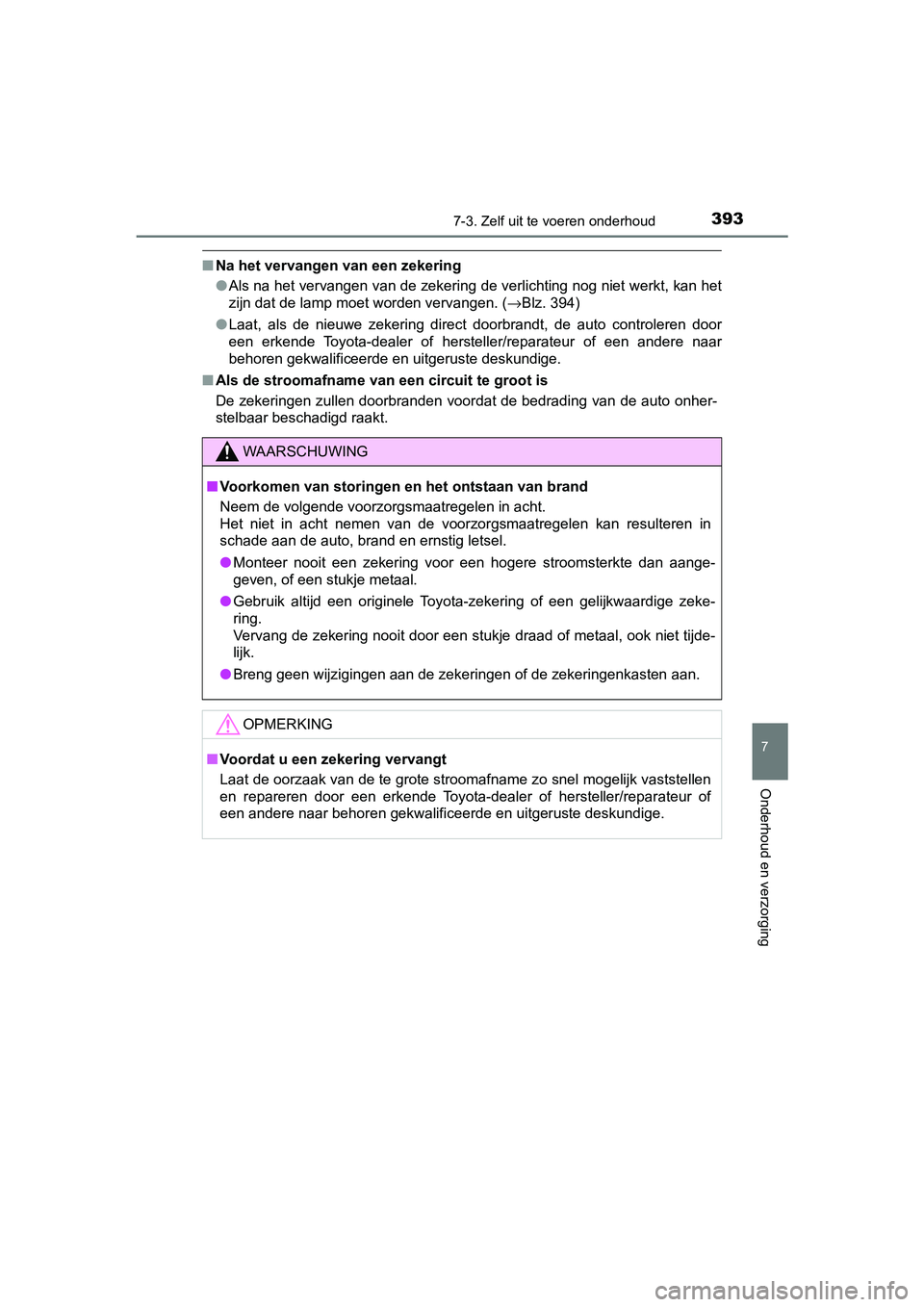

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 394)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
AYGO_OM_Europe_OM99R19E.book Page 393 Friday, February 16, 20 18 4:26 PM

3947-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E

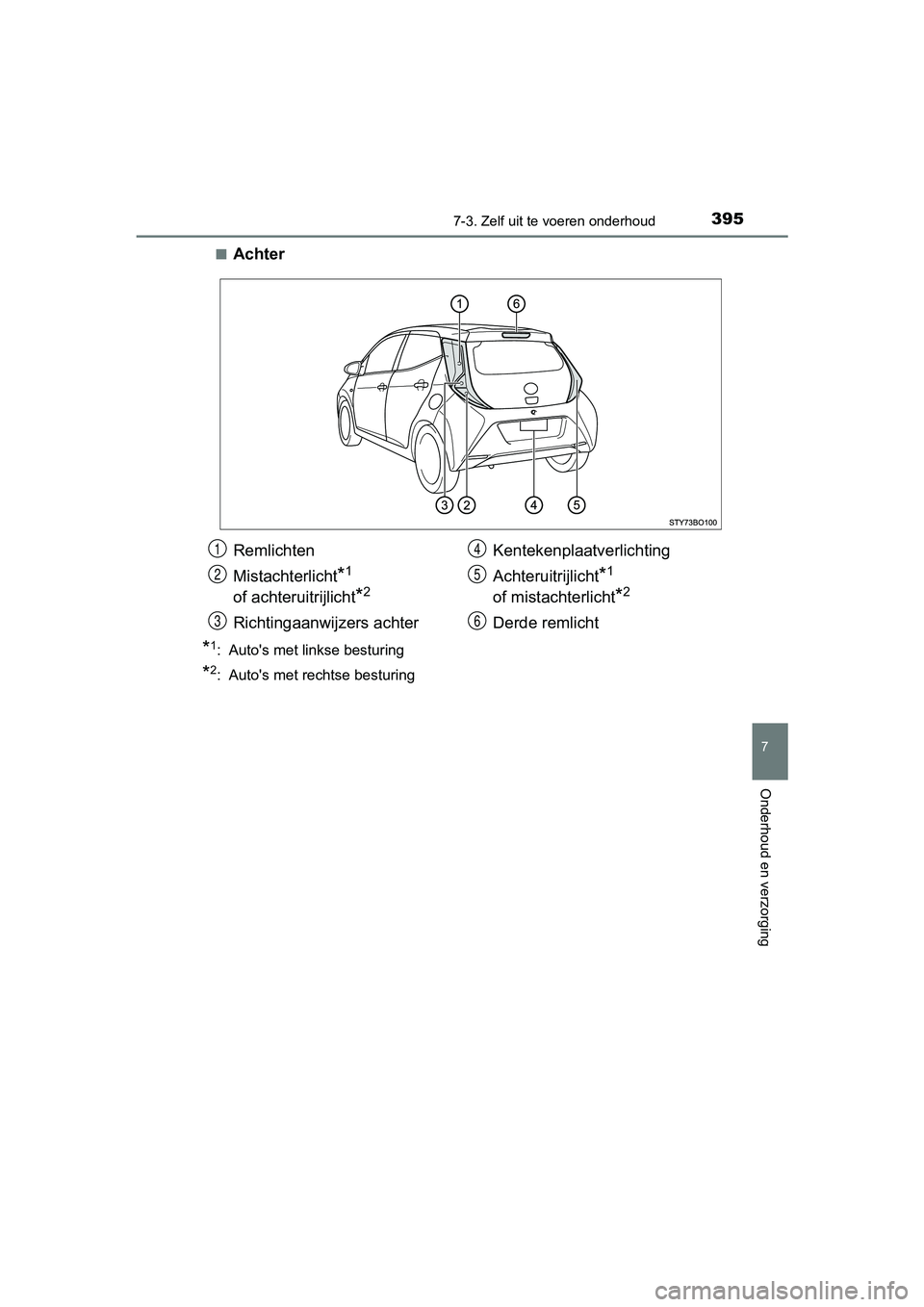

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 482)
■Voor
U kunt de onderstaande lampe n desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Koplampen
Richtingaanwijzers voor Mistlampen voor
(indien aanwezig)1
2
3
AYGO_OM_Europe_OM99R19E.book Page 394 Friday, February 16, 20
18 4:26 PM

3957-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E■
Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Remlichten
Mistachterlicht
*1
of achteruitrijlicht
*2
Richtingaanwijzers achter Kentekenplaatverlichting
Achteruitrijlicht
*1
of mistachterlicht
*2
Derde remlicht
1
2
3
4
5
6
AYGO_OM_Europe_OM99R19E.book Page 395 Friday, February 16, 20 18 4:26 PM

3967-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E■
Koplampen
Draai de lamphouder links-
om.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
AYGO_OM_Europe_OM99R19E.book Page 396 Friday, February 16, 20 18 4:26 PM

3977-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E■

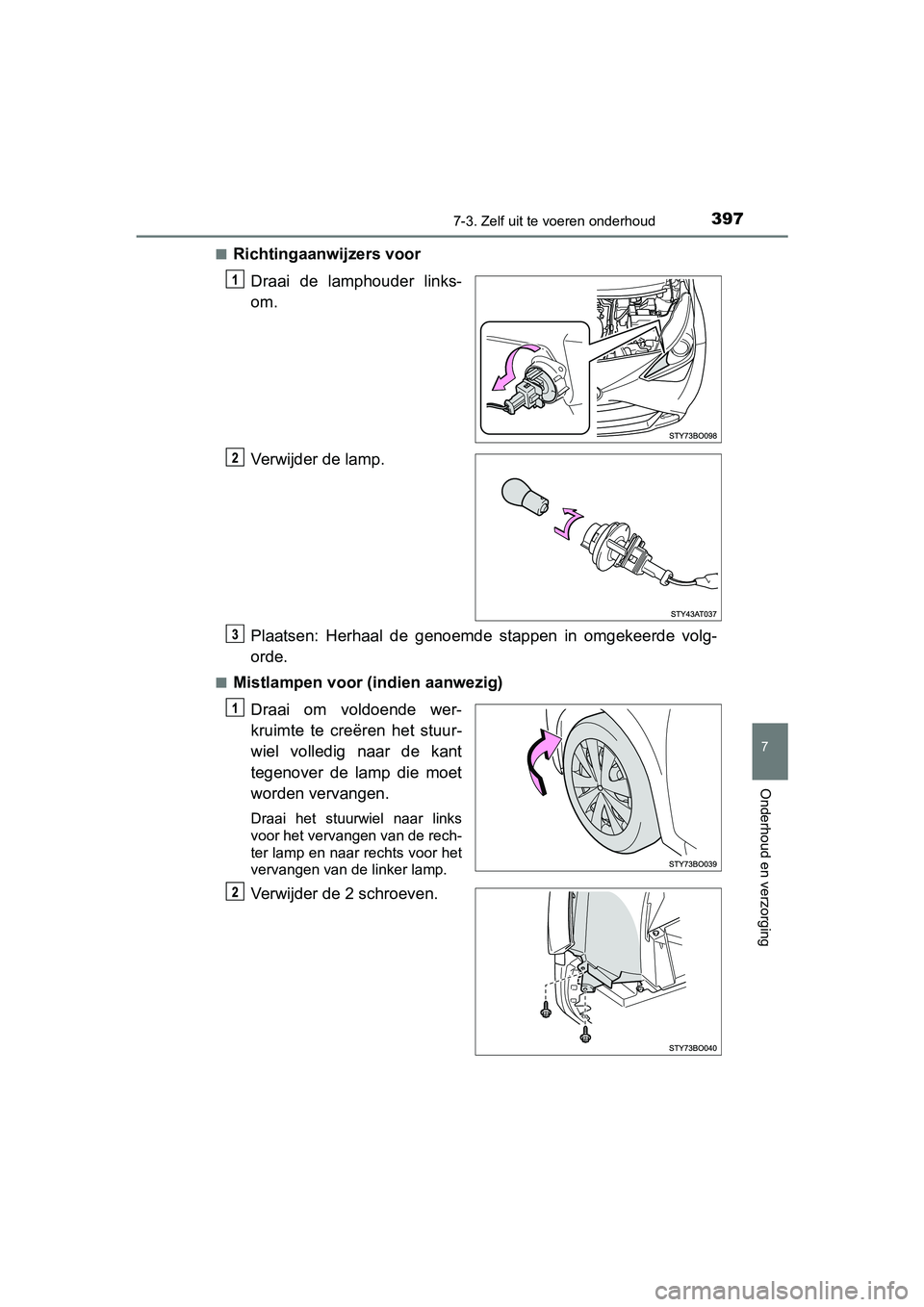

Richtingaanwijzers voor
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Mistlampen voor (indien aanwezig)Draai om voldoende wer-
kruimte te creëren het stuur-
wiel volledig naar de kant
tegenover de lamp die moet
worden vervangen.
Draai het stuurwiel naar links
voor het vervangen van de rech-
ter lamp en naar rechts voor het
vervangen van de linker lamp.
Verwijder de 2 schroeven.
AYGO_OM_Europe_OM99R19E.book Page 397 Friday, February 16, 20 18 4:26 PM

3987-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E

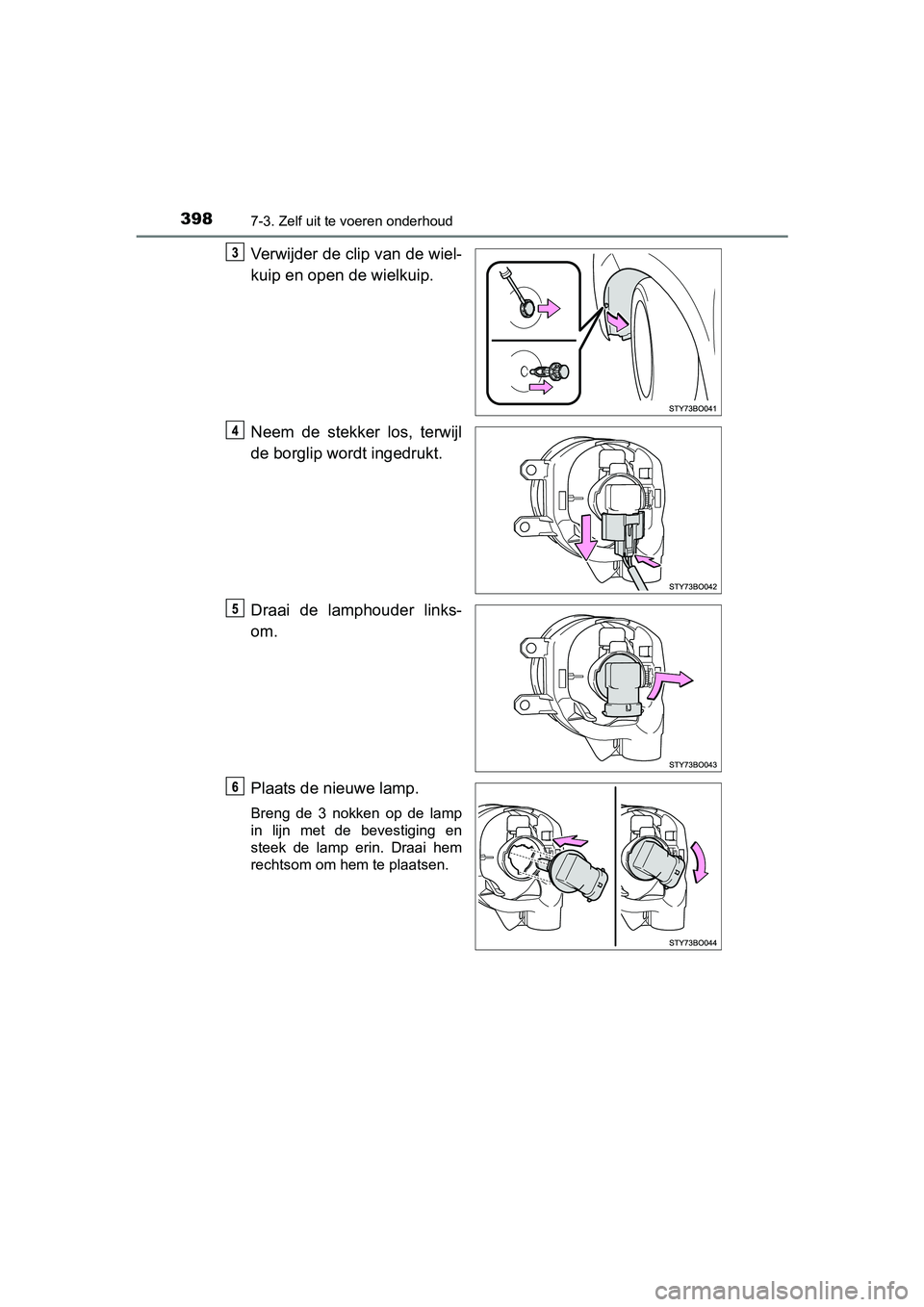

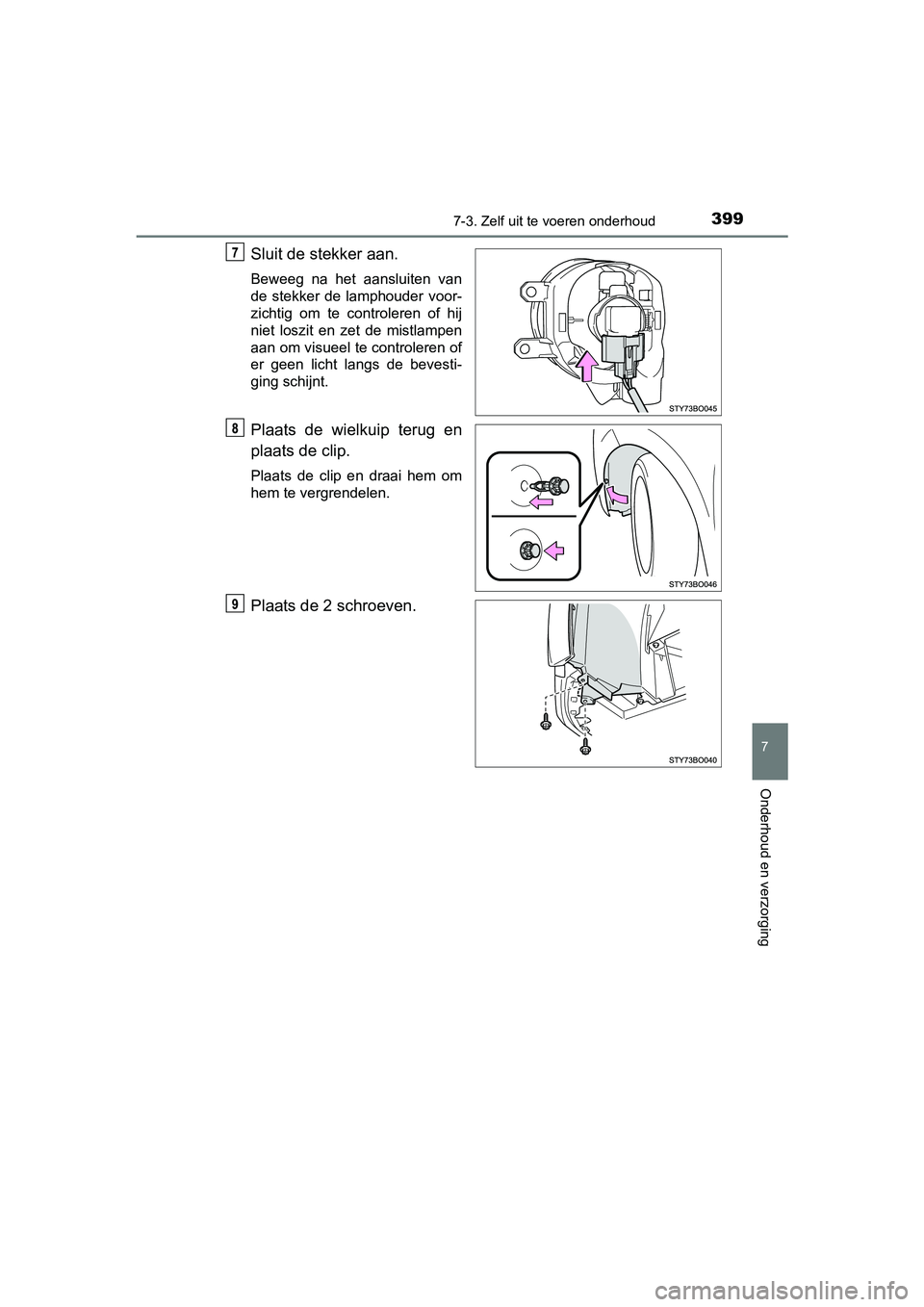

Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
AYGO_OM_Europe_OM99R19E.book Page 398 Friday, February 16, 2018 4:26 PM

3997-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R19E
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
Plaats de 2 schroeven.
AYGO_OM_Europe_OM99R19E.book Page 399 Friday, February 16, 20 18 4:26 PM

4007-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R19E■
Remlichten, achteruitrijlicht,
mistachterlicht en richtingaanwi j-
zers achter

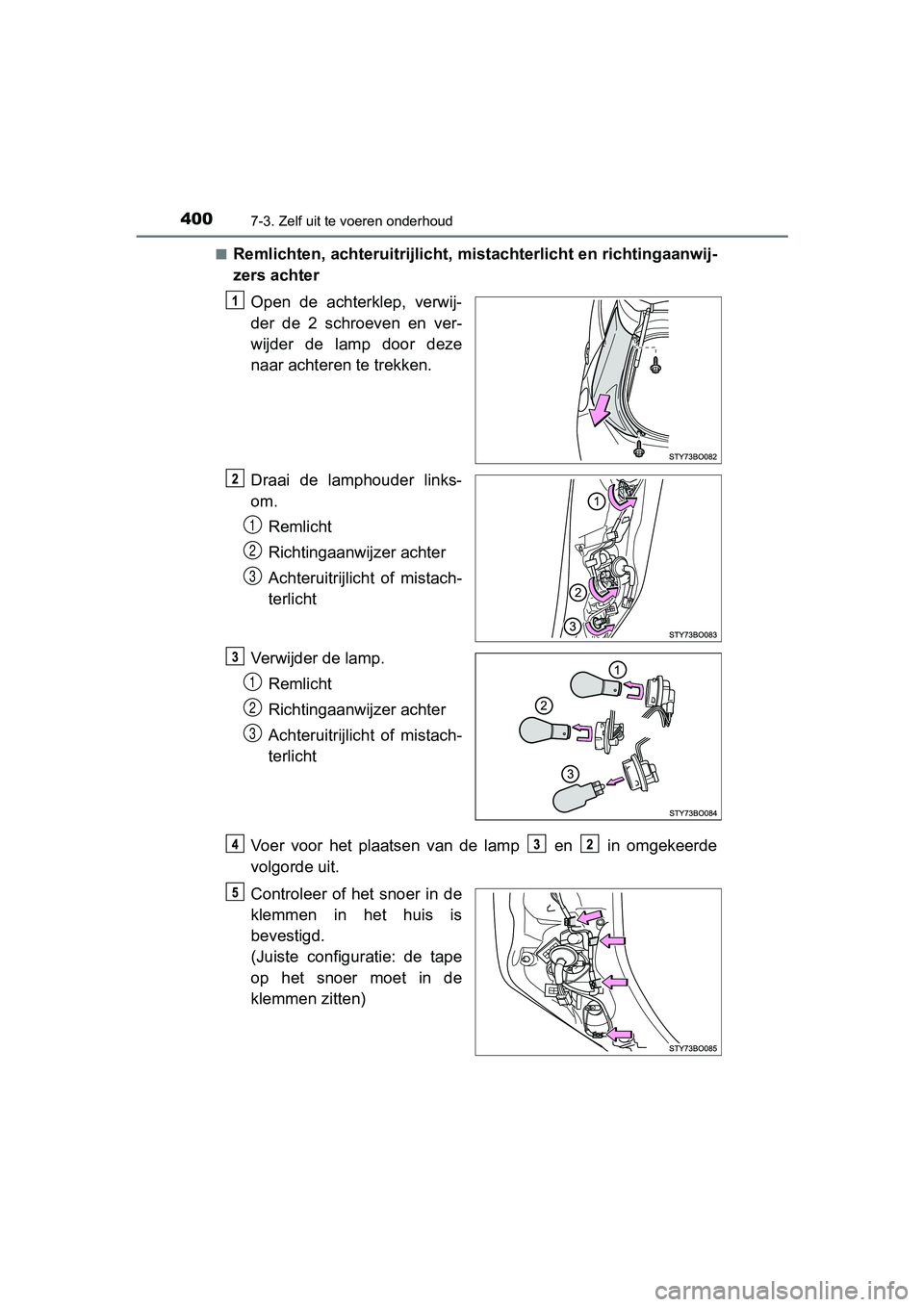

Open de achterklep, verwij-
der de 2 schroeven en ver-
wijder de lamp door deze
naar achteren te trekken.
Draai de lamphouder links-
om.Remlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Verwijder de lamp. Remlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Controleer of het snoer in de
klemmen in het huis is
bevestigd.
(Juiste configuratie: de tape
op het snoer moet in de
klemmen zitten)
1
2
3
1
2
3
