3917-3. Údržba svojpomocou
7
Údržba a starostlivosť
AYGO_OM_Europe_OM99R19SK■

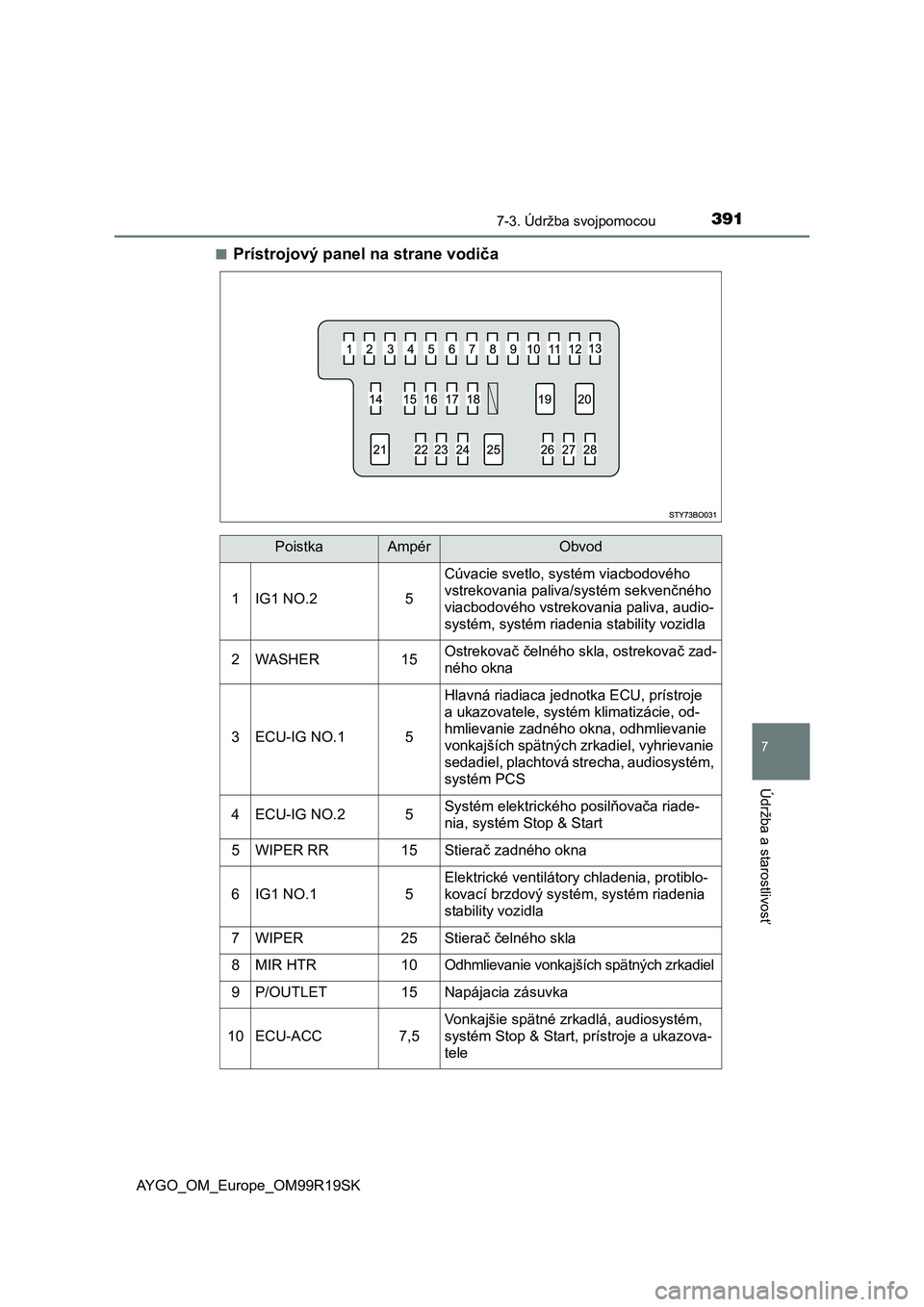

Prístrojový panel na strane vodiča
PoistkaAmpérObvod
1IG1 NO.25
Cúvacie svetlo, systém viacbodového
vstrekovania paliva/systém sekvenčného
viacbodového vstrekovania paliva, audio-
systém, systém riadenia stability vozidla
2WASHER15Ostrekovač čelného skla, ostrekovač zad-
ného okna
3ECU-IG NO.15
Hlavná riadiaca jednotka ECU, prístroje
a ukazovatele, systém klimatizácie, od-
hmlievanie zadného okna, odhmlievanie
vonkajších spätných zrkadiel, vyhrievanie
sedadiel, plachtová strecha, audiosystém,
systém PCS
4ECU-IG NO.25Systém elektrického posilňovača riade-
nia, systém Stop & Start
5WIPER RR15Stierač zadného okna
6IG1 NO.15
Elektrické ventilátory chladenia, protiblo-
kovací brzdový systém, systém riadenia
stability vozidla
7WIPER25Stierač čelného skla
8MIR HTR10Odhmlievanie vonkajších spätných zrkadiel
9P/OUTLET15Napájacia zásuvka
10ECU-ACC7,5
Vonkajšie spätné zrkadlá, audiosystém,
systém Stop & Start, prístroje a ukazova-
tele
Page 392 of 504

3927-3. Údržba svojpomocou
AYGO_OM_Europe_OM99R19SK

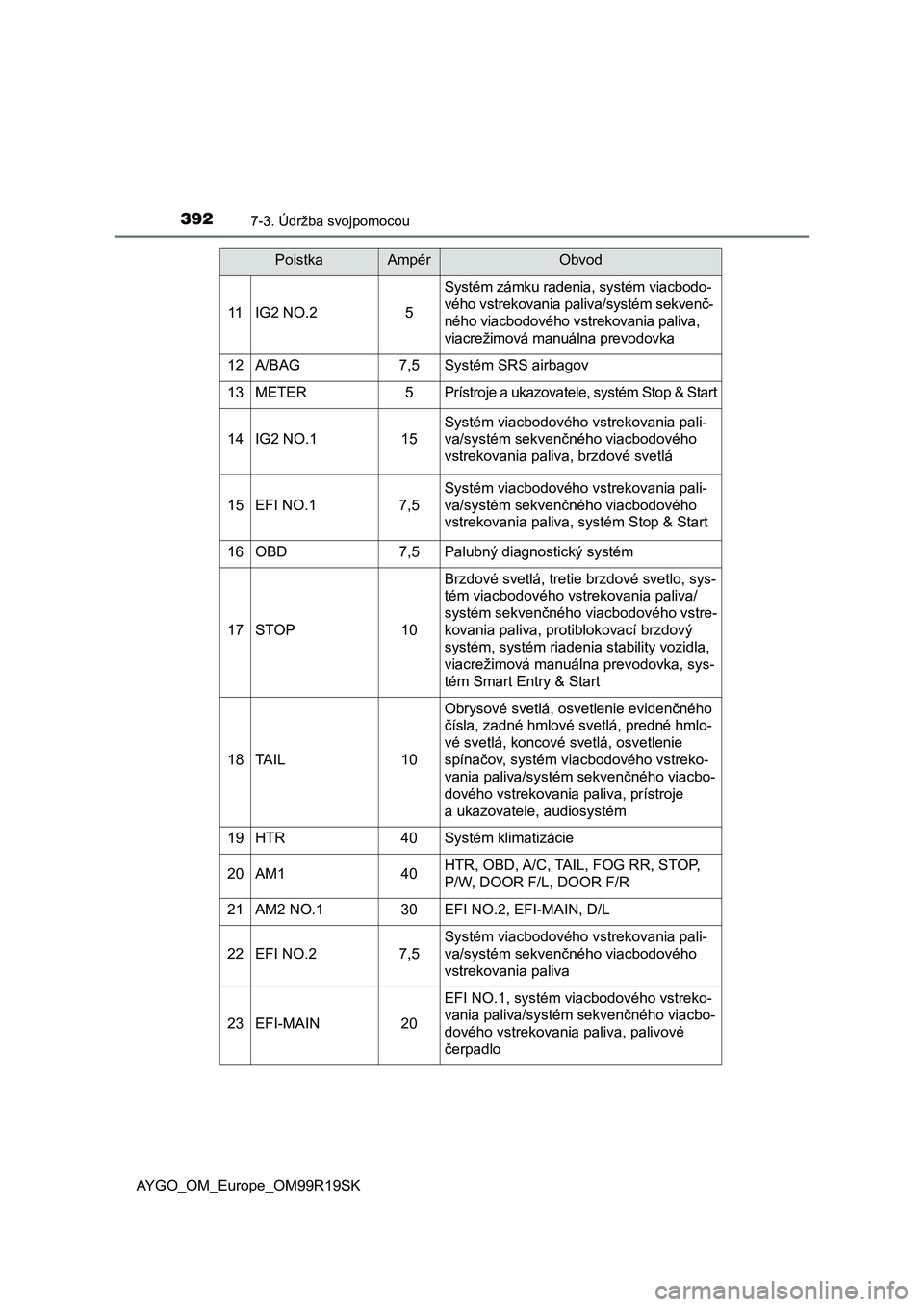

11IG2 NO.25
Systém zámku radenia, systém viacbodo-
vého vstrekovania paliva/systém sekvenč-
ného viacbodového vstrekovania paliva,
viacrežimová manuálna prevodovka
12A/BAG7,5Systém SRS airbagov
13METER5Prístroje a ukazovatele, systém Stop & Start
14IG2 NO.115
Systém viacbodového vstrekovania pali-
va/systém sekvenčného viacbodového
vstrekovania paliva, brzdové svetlá
15EFI NO.17,5
Systém viacbodového vstrekovania pali-
va/systém sekvenčného viacbodového
vstrekovania paliva, systém Stop & Start
16OBD7,5Palubný diagnostický systém
17STOP10
Brzdové svetlá, tretie brzdové svetlo, sys-
tém viacbodového vstrekovania paliva/
systém sekvenčného viacbodového vstre-
kovania paliva, protiblokovací brzdový
systém, systém riadenia stability vozidla,
viacrežimová manuálna prevodovka, sys-
tém Smart Entry & Start
18TA I L10
Obrysové svetlá, osvetlenie evidenčného
čísla, zadné hmlové svetlá, predné hmlo-
vé svetlá, koncové svetlá, osvetlenie
spínačov, systém viacbodového vstreko-
vania paliva/systém sekvenčného viacbo-
dového vstrekovania paliva, prístroje
a ukazovatele, audiosystém
19HTR40Systém klimatizácie
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.27,5
Systém viacbodového vstrekovania pali-
va/systém sekvenčného viacbodového
vstrekovania paliva
23EFI-MAIN20
EFI NO.1, systém viacbodového vstreko-
vania paliva/systém sekvenčného viacbo-
dového vstrekovania paliva, palivové
čerpadlo
PoistkaAmpérObvod
Page 393 of 504

3937-3. Údržba svojpomocou
7
Údržba a starostlivosť
AYGO_OM_Europe_OM99R19SK
*1: Vozidlá s ľavostranným riadením
*2: Vozidlá s pravostranným riadením
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 394)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením celý
zväzok káblov.

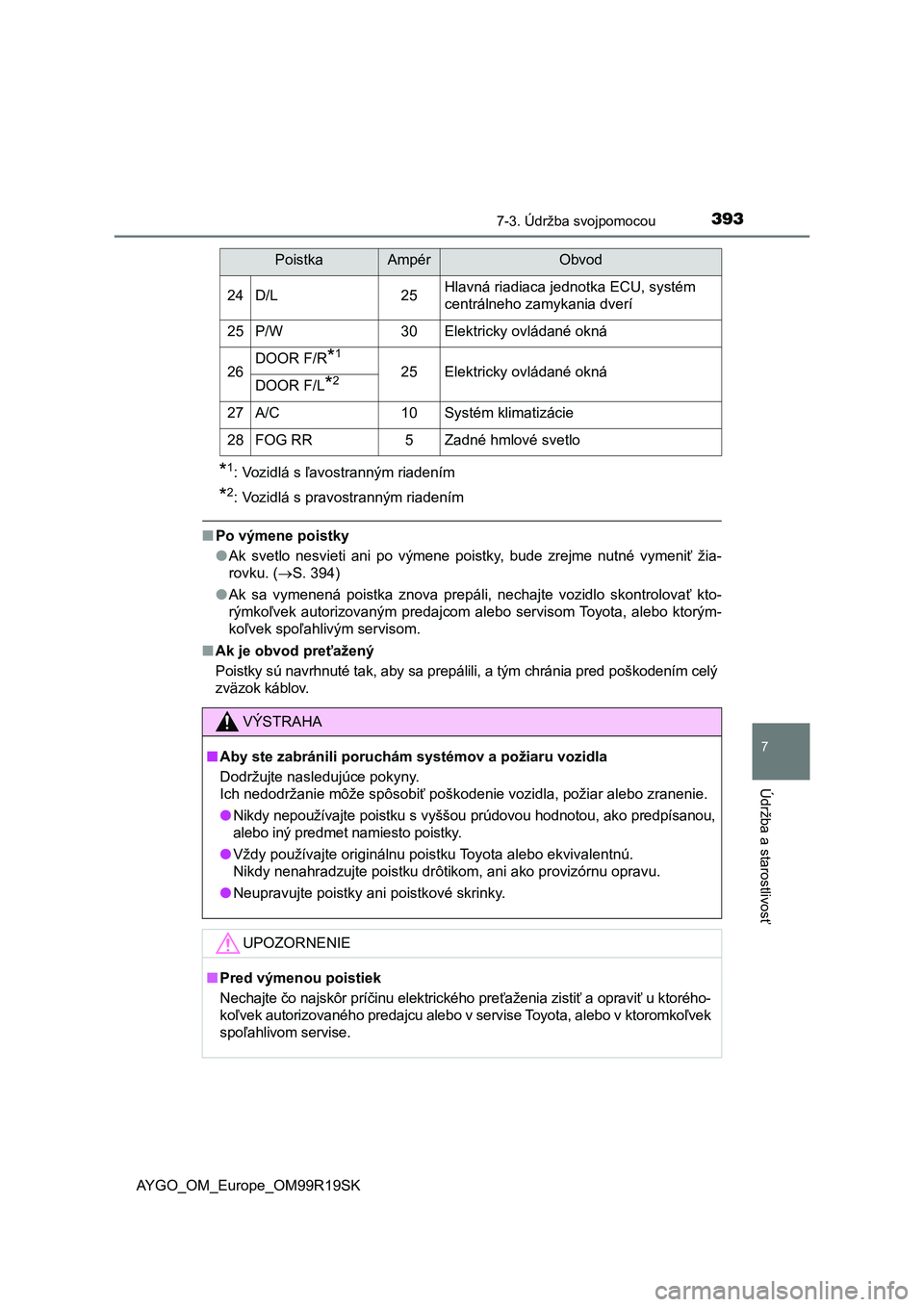

24D/L25Hlavná riadiaca jednotka ECU, systém
centrálneho zamykania dverí
25P/W30Elektricky ovládané okná
26DOOR F/R*1
25Elektricky ovládané oknáDOOR F/L*2
27A/C10Systém klimatizácie
28FOG RR5Zadné hmlové svetlo
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
<002c0046004b000300510048004700520047005500e500440051004c004800030050007b00e50048000300560053007b005600520045004c012200030053005200e3004e0052004700480051004c0048000300590052005d004c0047004f0044000f000300
53005200e5004c0044005500030044004f0048004500520003[zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísanou,
alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktorého-
koľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktoromkoľvek
spoľahlivom servise.
PoistkaAmpérObvod
Page 394 of 504

3947-3. Údržba svojpomocou
AYGO_OM_Europe_OM99R19SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 482)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo ktorý-
koľvek spoľahlivý servis.
Príprava na výmenu žiarovky

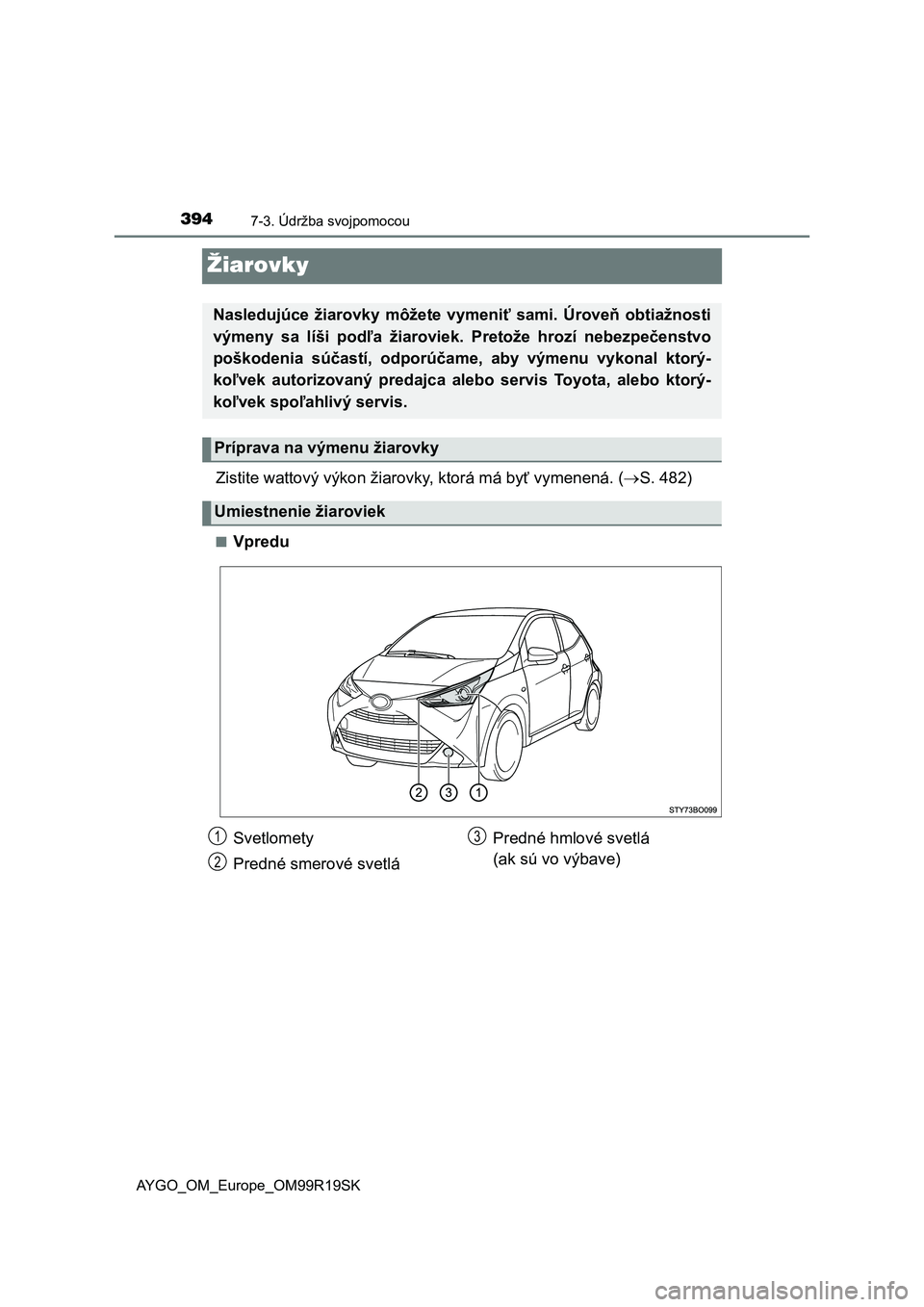

Umiestnenie žiaroviek
Svetlomety
Predné smerové svetláPredné hmlové svetlá
(ak sú vo výbave)1
2
3
Page 395 of 504

3957-3. Údržba svojpomocou
7
Údržba a starostlivosť
AYGO_OM_Europe_OM99R19SK■

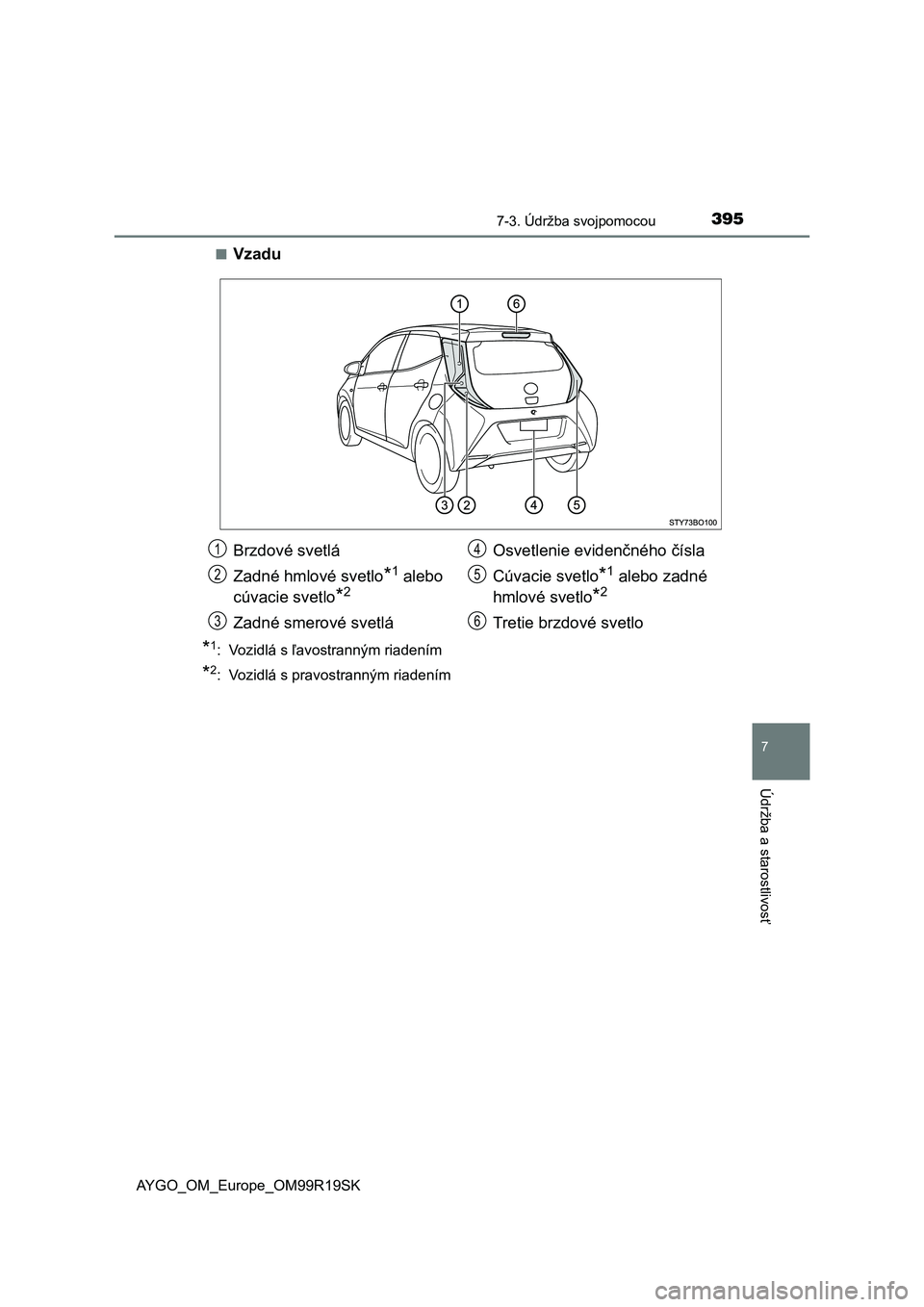

Vzadu
*1: Vozidlá s ľavostranným riadením
*2: Vozidlá s pravostranným riadením
Brzdové svetlá
Zadné hmlové svetlo
*1 alebo
cúvacie svetlo
*2
Zadné smerové svetláOsvetlenie evidenčného čísla
Cúvacie svetlo
*1 alebo zadné
hmlové svetlo
*2
Tretie brzdové svetlo
1
2
3
4
5
6
Page 396 of 504

3967-3. Údržba svojpomocou
AYGO_OM_Europe_OM99R19SK■

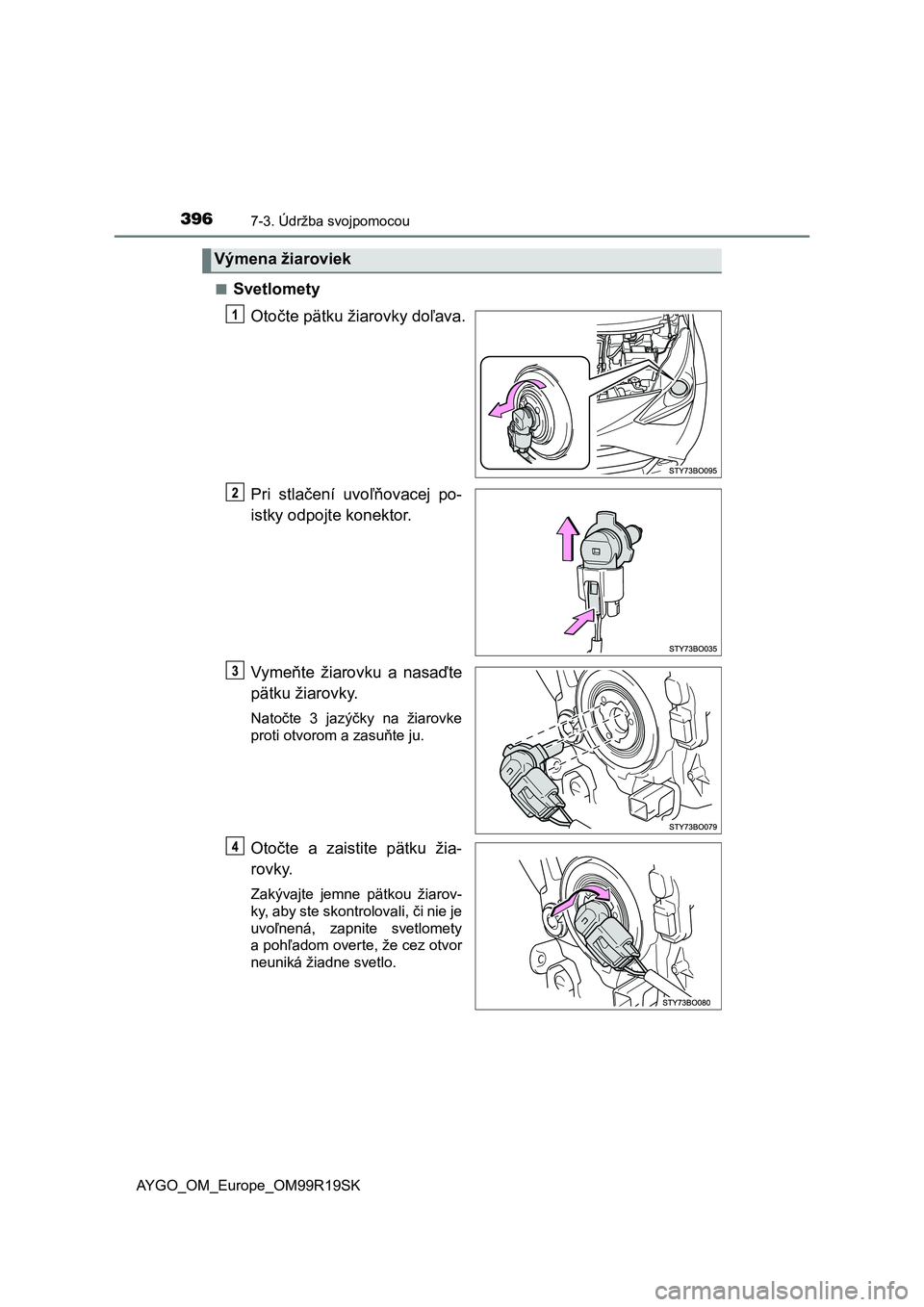

Svetlomety
Otočte pätku žiarovky doľava.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Výmena žiaroviek
Page 397 of 504

3977-3. Údržba svojpomocou
7
Údržba a starostlivosť
AYGO_OM_Europe_OM99R19SK■

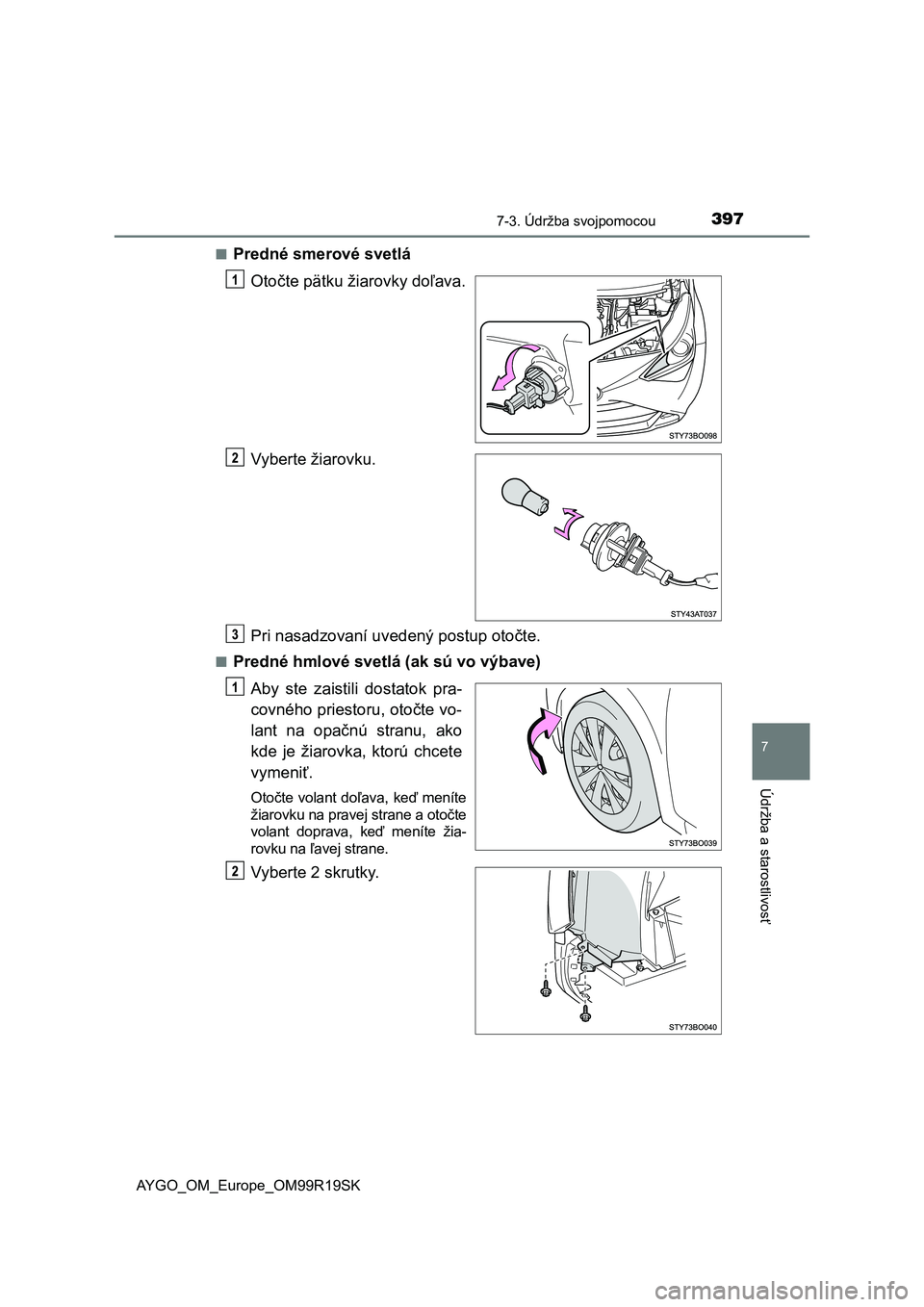

Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
■Predné hmlové svetlá (ak sú vo výbave)
Aby ste zaistili dostatok pra-
covného priestoru, otočte vo-
lant na opačnú stranu, ako
kde je žiarovka, ktorú chcete
vymeniť.
Otočte volant doľava, keď meníte
žiarovku na pravej strane a otočte
volant doprava, keď meníte žia-
rovku na ľavej strane.
Vyberte 2 skrutky.
Page 398 of 504

3987-3. Údržba svojpomocou
AYGO_OM_Europe_OM99R19SK

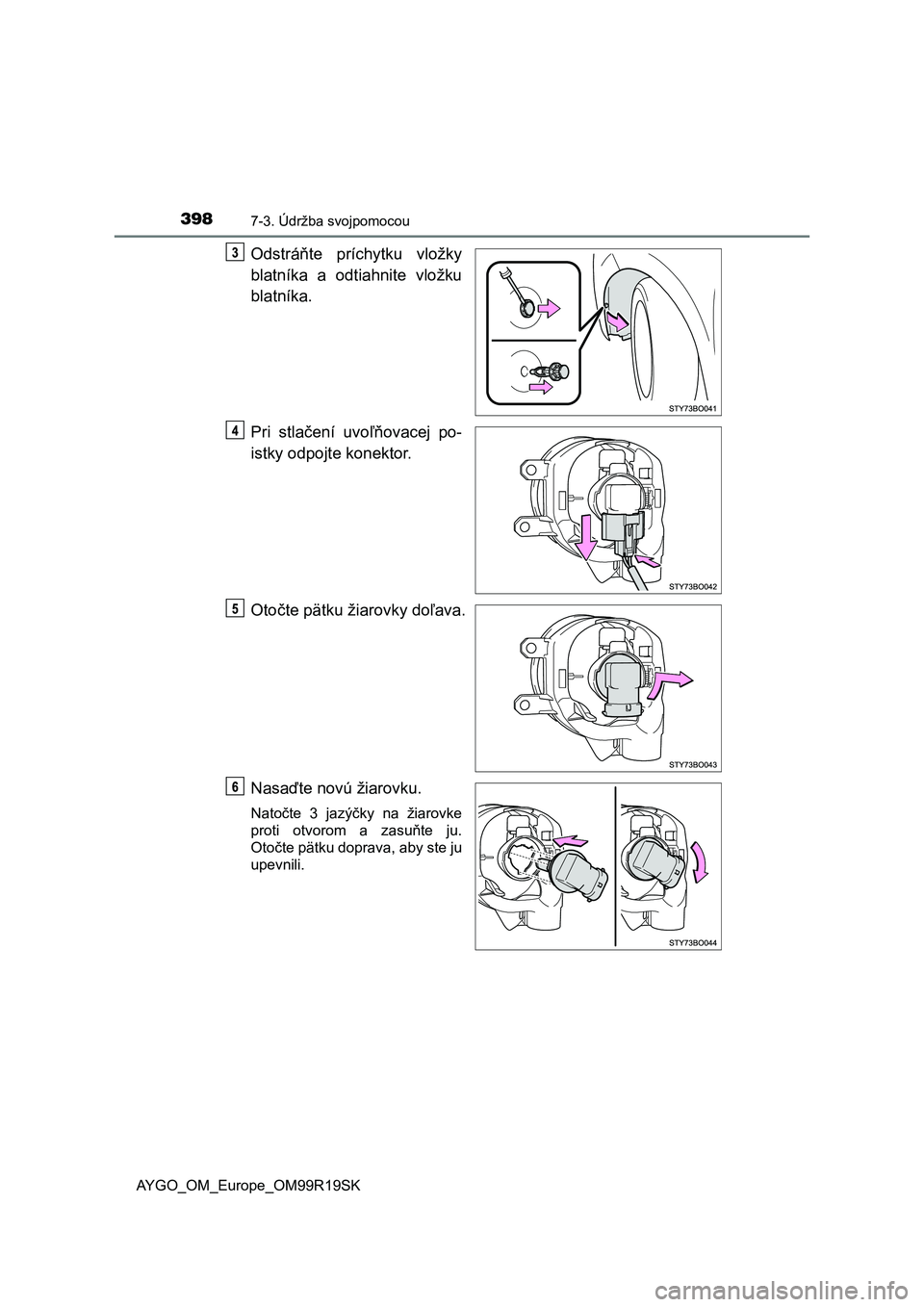

Odstráňte príchytku vložky
blatníka a odtiahnite vložku
blatníka.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Otočte pätku žiarovky doľava.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku doprava, aby ste ju
upevnili.
Page 399 of 504

3997-3. Údržba svojpomocou
7
Údržba a starostlivosť
AYGO_OM_Europe_OM99R19SK

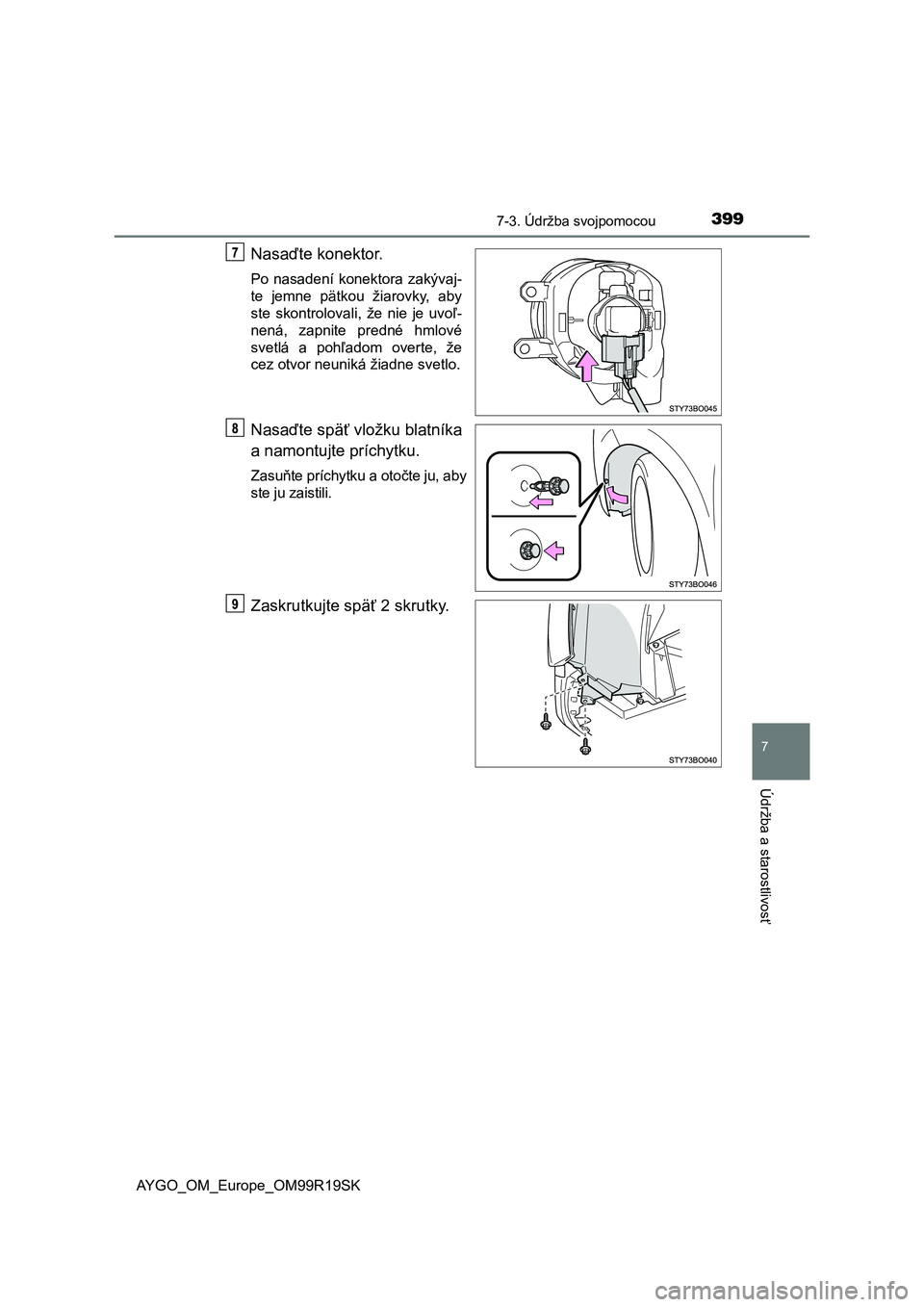

Nasaďte konektor.
Po nasadení konektora zakývaj-
te jemne pätkou žiarovky, aby
ste skontrolovali, že nie je uvoľ-
nená, zapnite predné hmlové
svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte príchytku.
Zasuňte príchytku a otočte ju, aby
ste ju zaistili.
Zaskrutkujte späť 2 skrutky.
Page 400 of 504

4007-3. Údržba svojpomocou
AYGO_OM_Europe_OM99R19SK■

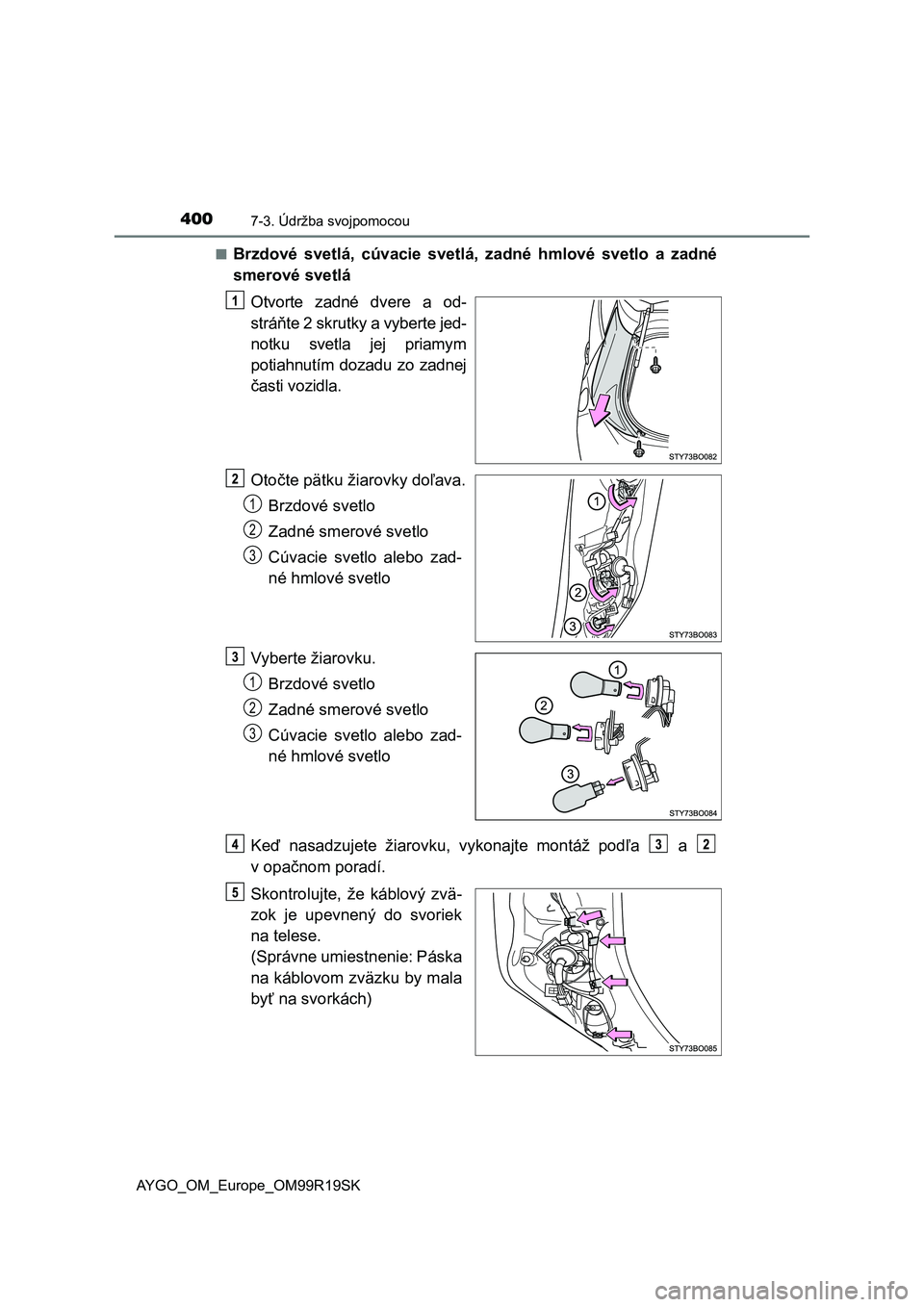

Brzdové svetlá, cúvacie svetlá, zadné hmlové svetlo a zadné
smerové svetlá
Otvorte zadné dvere a od-
stráňte 2 skrutky a vyberte jed-
notku svetla jej priamym
potiahnutím dozadu zo zadnej
časti vozidla.
Otočte pätku žiarovky doľava.
Brzdové svetlo
Zadné smerové svetlo
Cúvacie svetlo alebo zad-
né hmlové svetlo
Vyberte žiarovku.
Brzdové svetlo
Zadné smerové svetlo
Cúvacie svetlo alebo zad-
né hmlové svetlo
Keď nasadzujete žiarovku, vykonajte montáž podľa a
v opačnom poradí.
Skontrolujte, že káblový zvä-
zok je upevnený do svoriek
na telese.
(Správne umiestnenie: Páska
na káblovom zväzku by mala
byť na svorkách)
1
2
3
1
2
3
