4418-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R19CZ

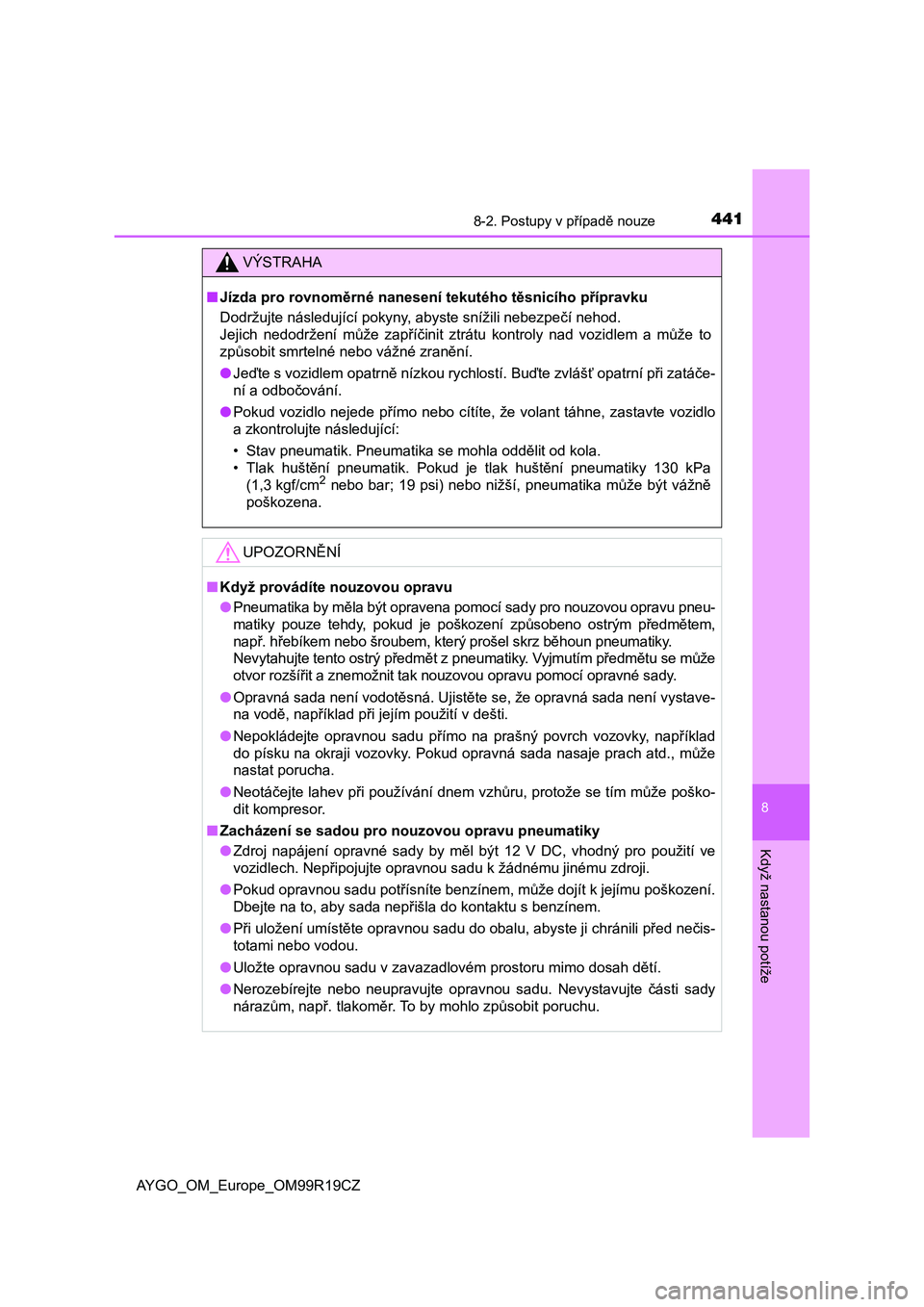

VÝSTRAHA
■Jízda pro rovnoměrné nanesení tekutého těsnicího přípravku
Dodržujte následující pokyny, abyste snížili nebezpečí nehod.
Jejich nedodržení může zapříčinit ztrátu kontroly nad vozidlem a může to
způsobit smrtelné nebo vážné zranění.
●Jeďte s vozidlem opatrně nízkou rychlostí. Buďte zvlášť opatrní při zatáče-
ní a odbočování.
●Pokud vozidlo nejede přímo nebo cítíte, že volant táhne, zastavte vozidlo
a zkontrolujte následující:
• Stav pneumatik. Pneumatika se mohla oddělit od kola.
• Tlak huštění pneumatik. Pokud je tlak huštění pneumatiky 130 kPa
(1,3 kgf/cm
2 nebo bar; 19 psi) nebo nižší, pneumatika může být vážně
poškozena.
UPOZORNĚNÍ
■Když provádíte nouzovou opravu
●Pneumatika by měla být opravena pomocí sady pro nouzovou opravu pneu-
matiky pouze tehdy, pokud je poškození způsobeno ostrým předmětem,
např. hřebíkem nebo šroubem, který prošel skrz běhoun pneumatiky.
Nevytahujte tento ostrý předmět z pneumatiky. Vyjmutím předmětu se může
otvor rozšířit a znemožnit tak nouzovou opravu pomocí opravné sady.
●Opravná sada není vodotěsná. Ujistěte se, že opravná sada není vystave-
na vodě, například při jejím použití v dešti.
●Nepokládejte opravnou sadu přímo na prašný povrch vozovky, například
do písku na okraji vozovky. Pokud opravná sada nasaje prach atd., může
nastat porucha.
●Neotáčejte lahev při používání dnem vzhůru, protože se tím může poško-
dit kompresor.
■Zacházení se sadou pro nouzovou opravu pneumatiky
●Zdroj napájení opravné sady by měl být 12 V DC, vhodný pro použití ve
vozidlech. Nepřipojujte opravnou sadu k žádnému jinému zdroji.
●Pokud opravnou sadu potřísníte benzínem, může dojít k jejímu poškození.
Dbejte na to, aby sada nepřišla do kontaktu s benzínem.
●Při uložení umístěte opravnou sadu do obalu, abyste ji chránili před nečis-
totami nebo vodou.
●Uložte opravnou sadu v zavazadlovém prostoru mimo dosah dětí.
●Nerozebírejte nebo neupravujte opravnou sadu. Nevystavujte části sady
nárazům, např. tlakoměr. To by mohlo způsobit poruchu.

4428-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R19CZ

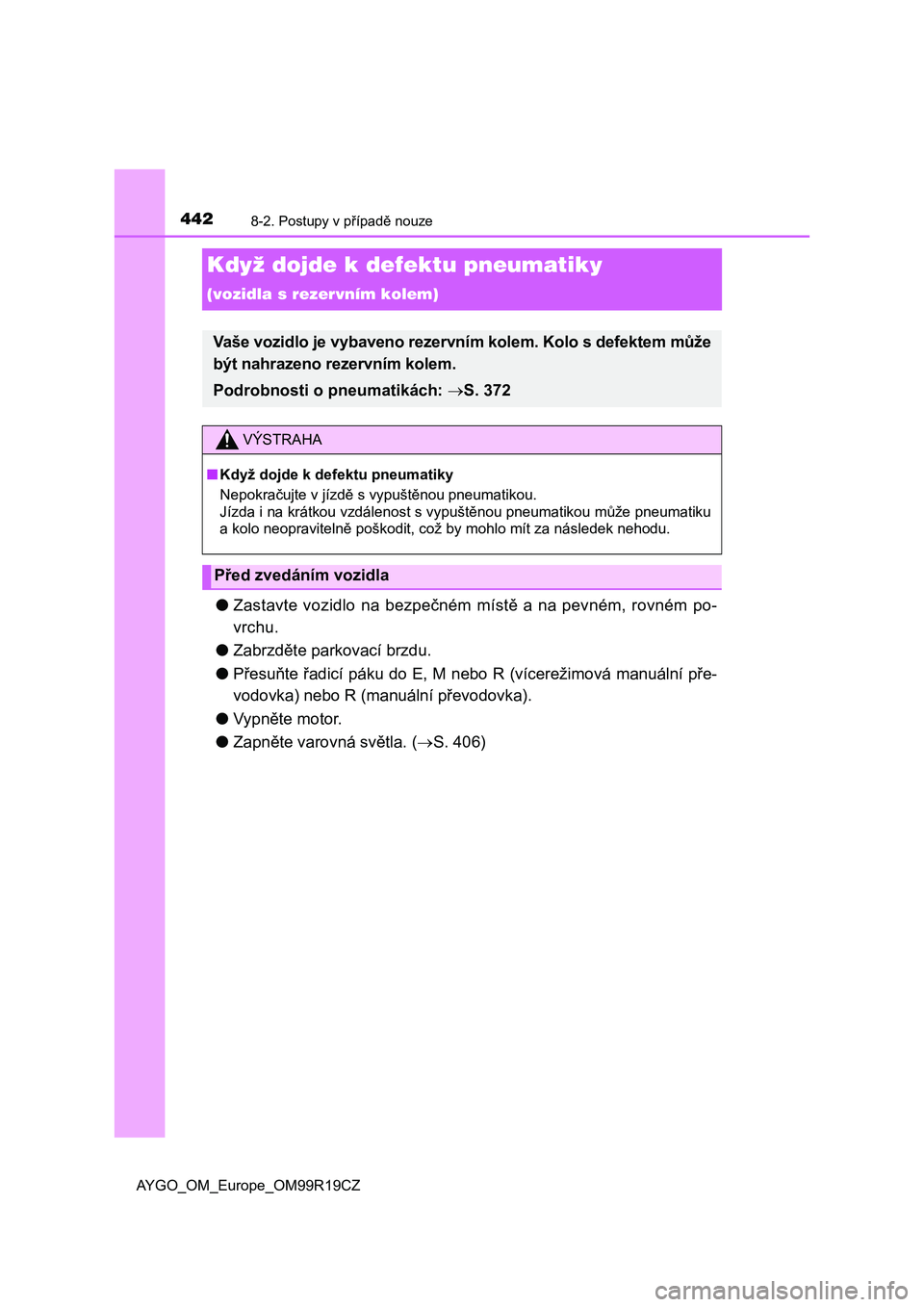

Když dojde k defektu pneumatiky
(vozidla s rezervním kolem)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném po-
vrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do E, M nebo R (vícerežimová manuální pře-
vodovka) nebo R (manuální převodovka).
●Vypněte motor.
●Zapněte varovná světla. (S. 406)
Vaše vozidlo je vybaveno rezervním kolem. Kolo s defektem může
být nahrazeno rezervním kolem.
Podrobnosti o pneumatikách: S. 372
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Před zvedáním vozidla

4438-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R19CZ

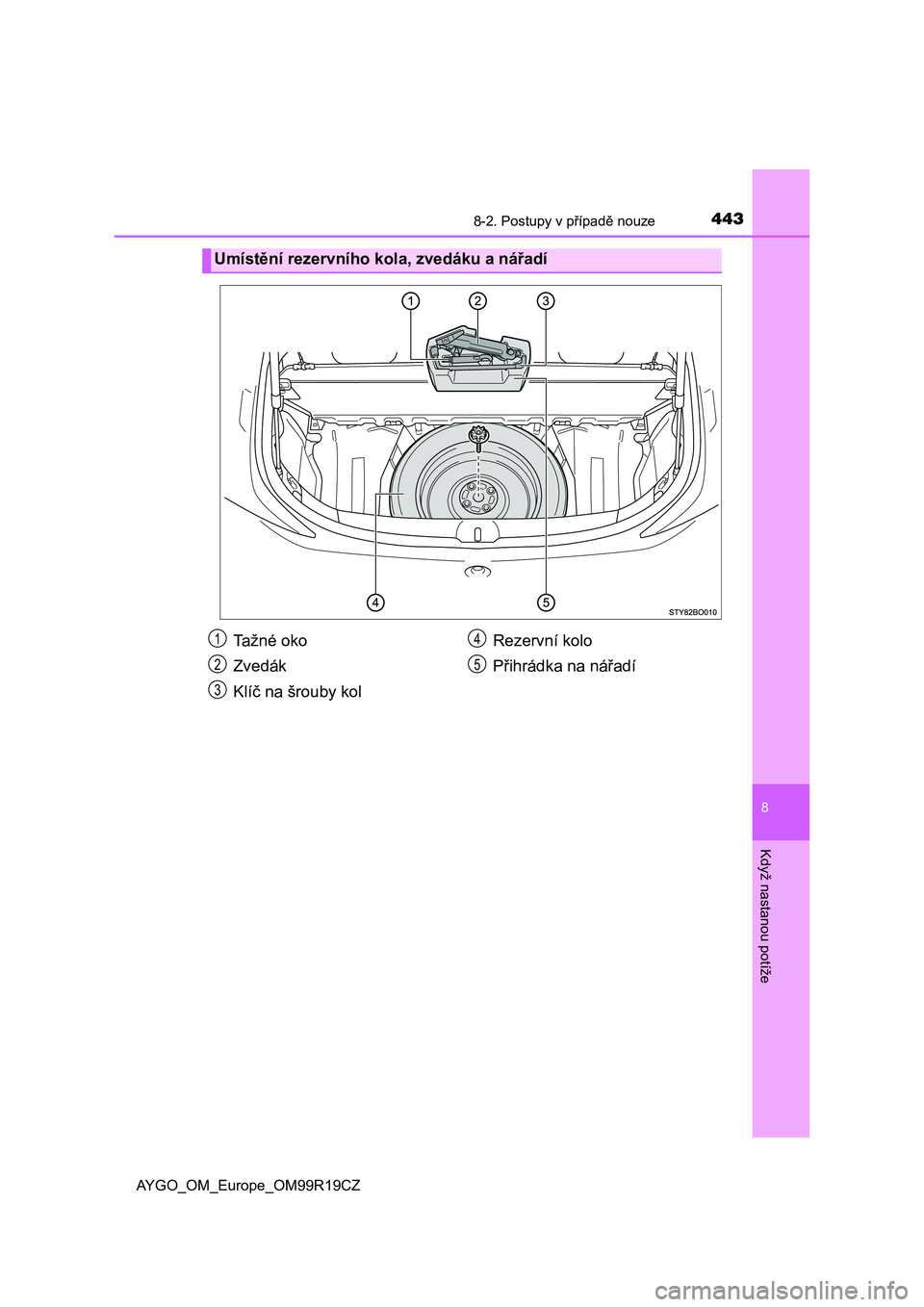

Umístění rezervního kola, zvedáku a nářadí
Tažné oko
Zvedák
Klíč na šrouby kolRezervní kolo
Přihrádka na nářadí1
2
3
4
5

4448-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R19CZ

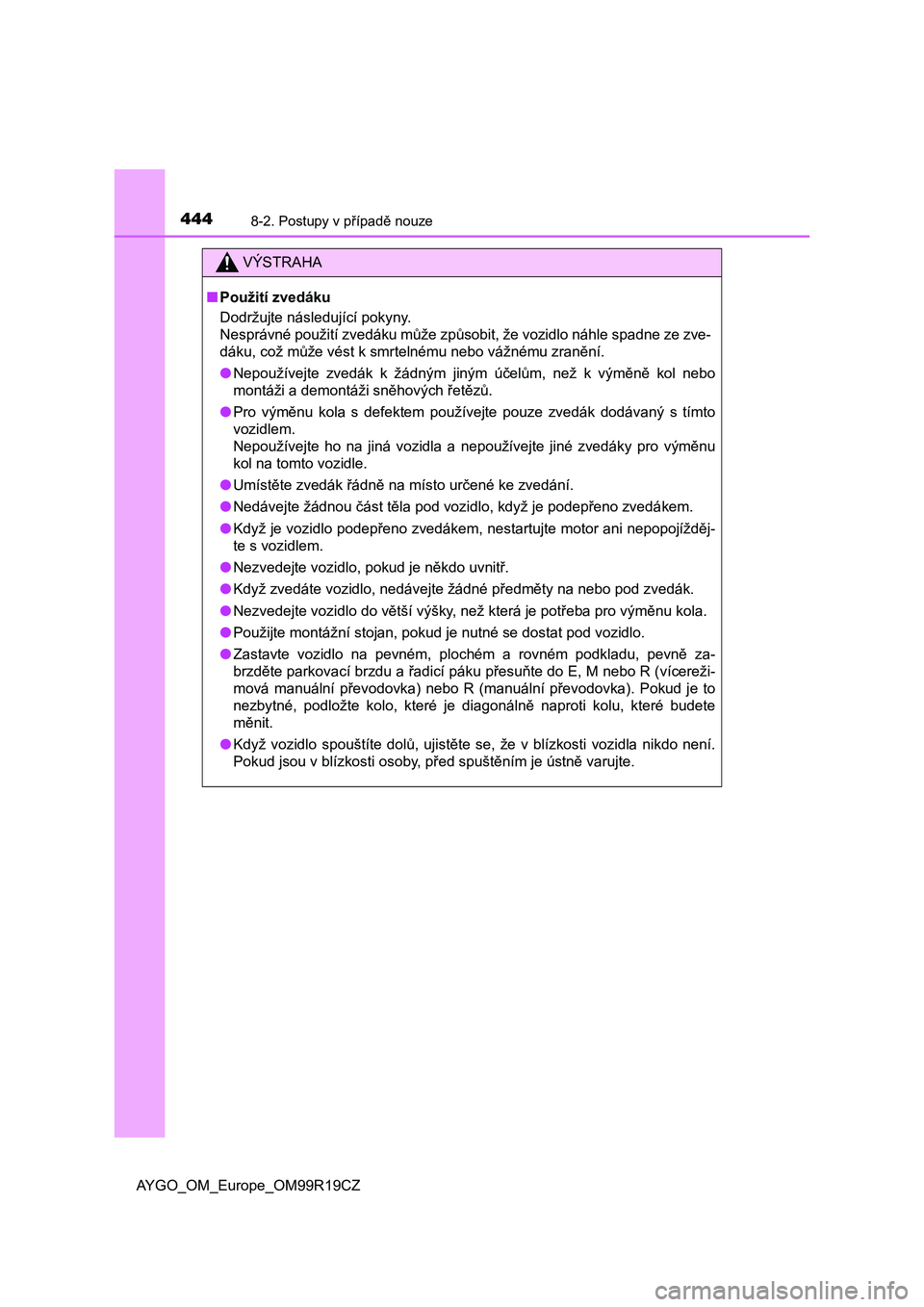

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně za-
brzděte parkovací brzdu a řadicí páku přesuňte do E, M nebo R (vícereži-
mová manuální převodovka) nebo R (manuální převodovka). Pokud je to
nezbytné, podložte kolo, které je diagonálně naproti kolu, které budete
měnit.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

4458-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R19CZ
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte zvedák.
Vyjmutí zvedáku

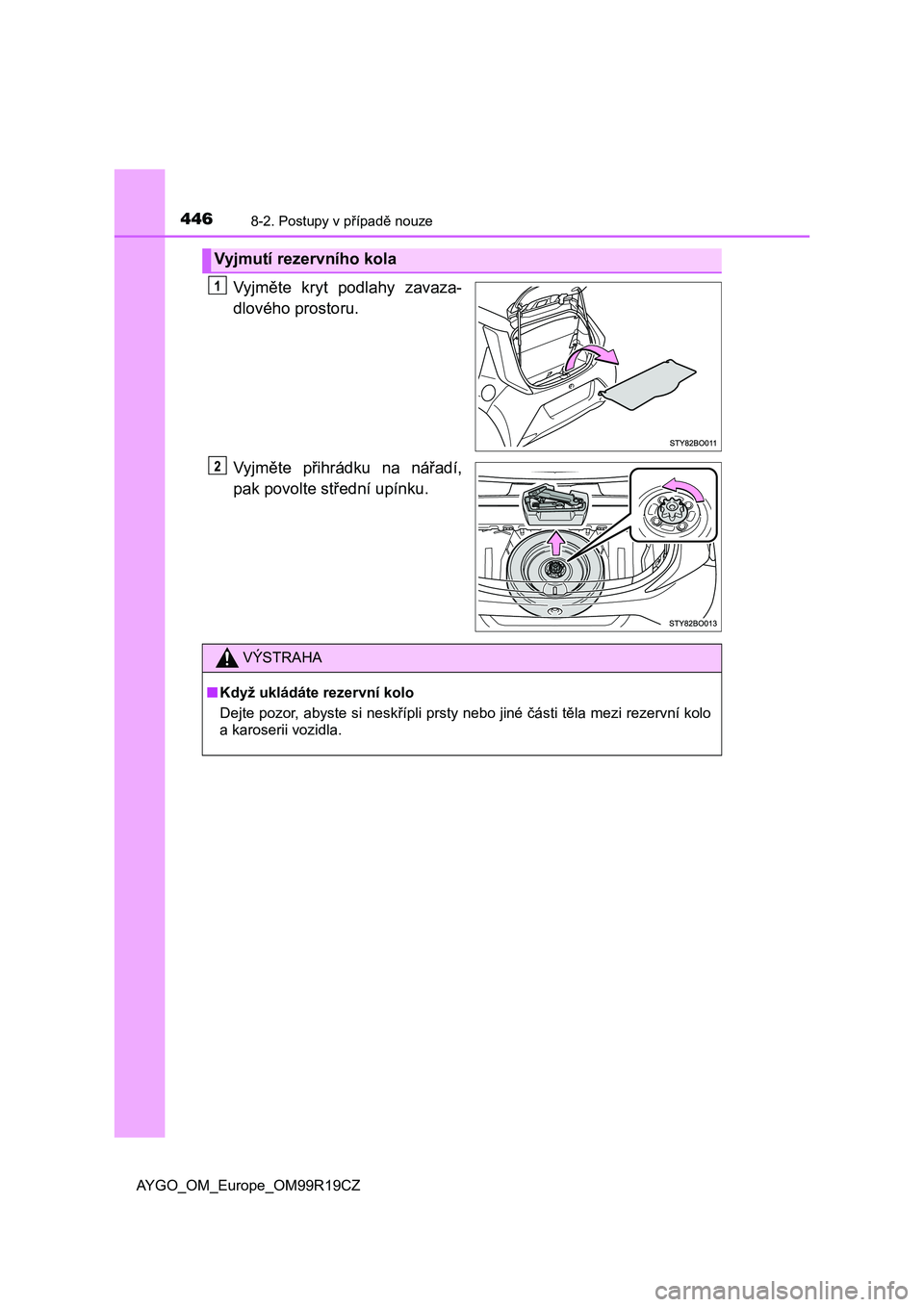

4468-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R19CZ
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte přihrádku na nářadí,
pak povolte střední upínku.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

4478-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R19CZ

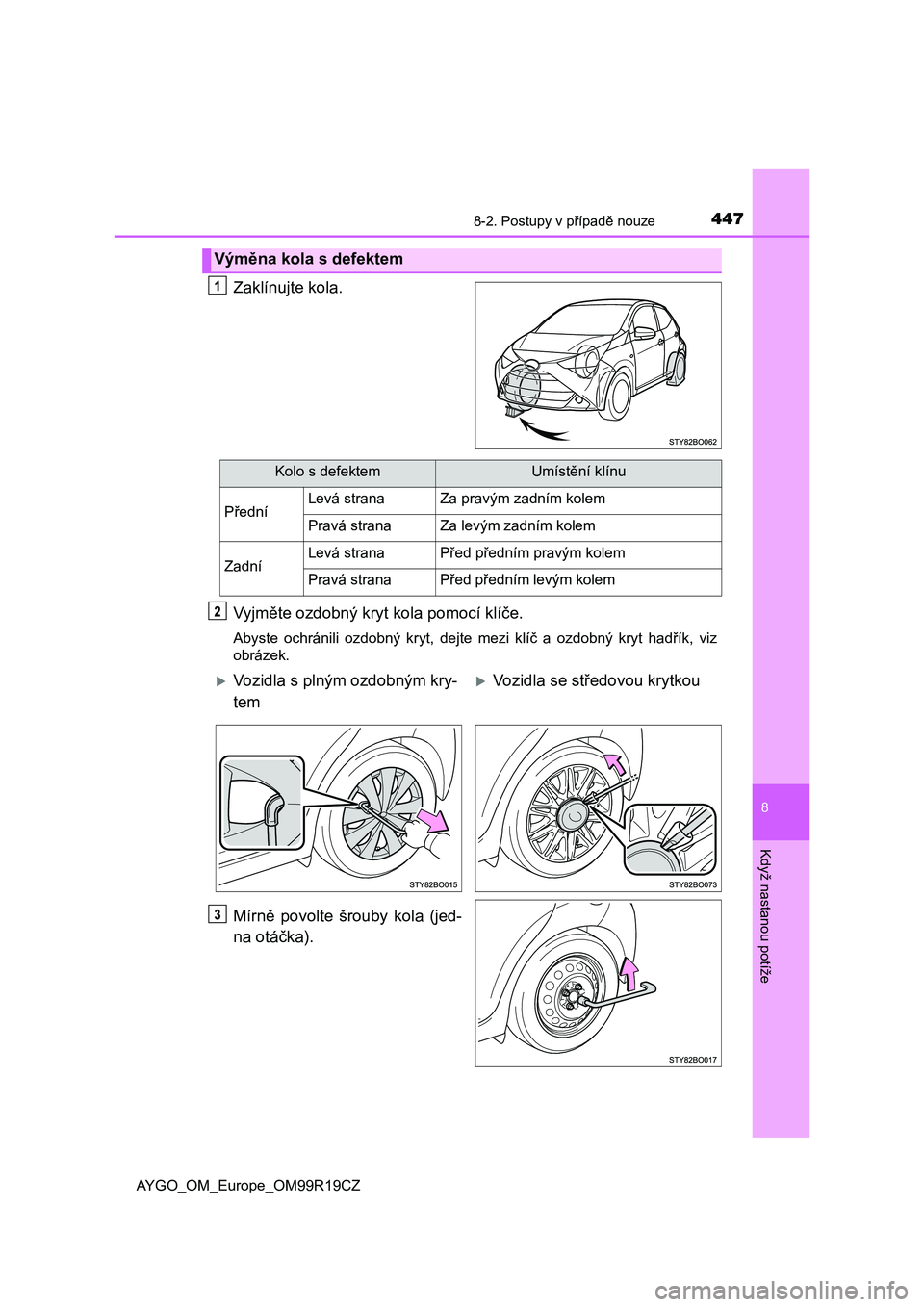

Zaklínujte kola.
Vyjměte ozdobný kryt kola pomocí klíče.
Abyste ochránili ozdobný kryt, dejte mezi klíč a ozdobný kryt hadřík, viz
obrázek.
Mírně povolte šrouby kola (jed-
na otáčka).
Výměna kola s defektem
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
Vozidla s plným ozdobným kry-
temVozidla se středovou krytkou

4488-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R19CZ

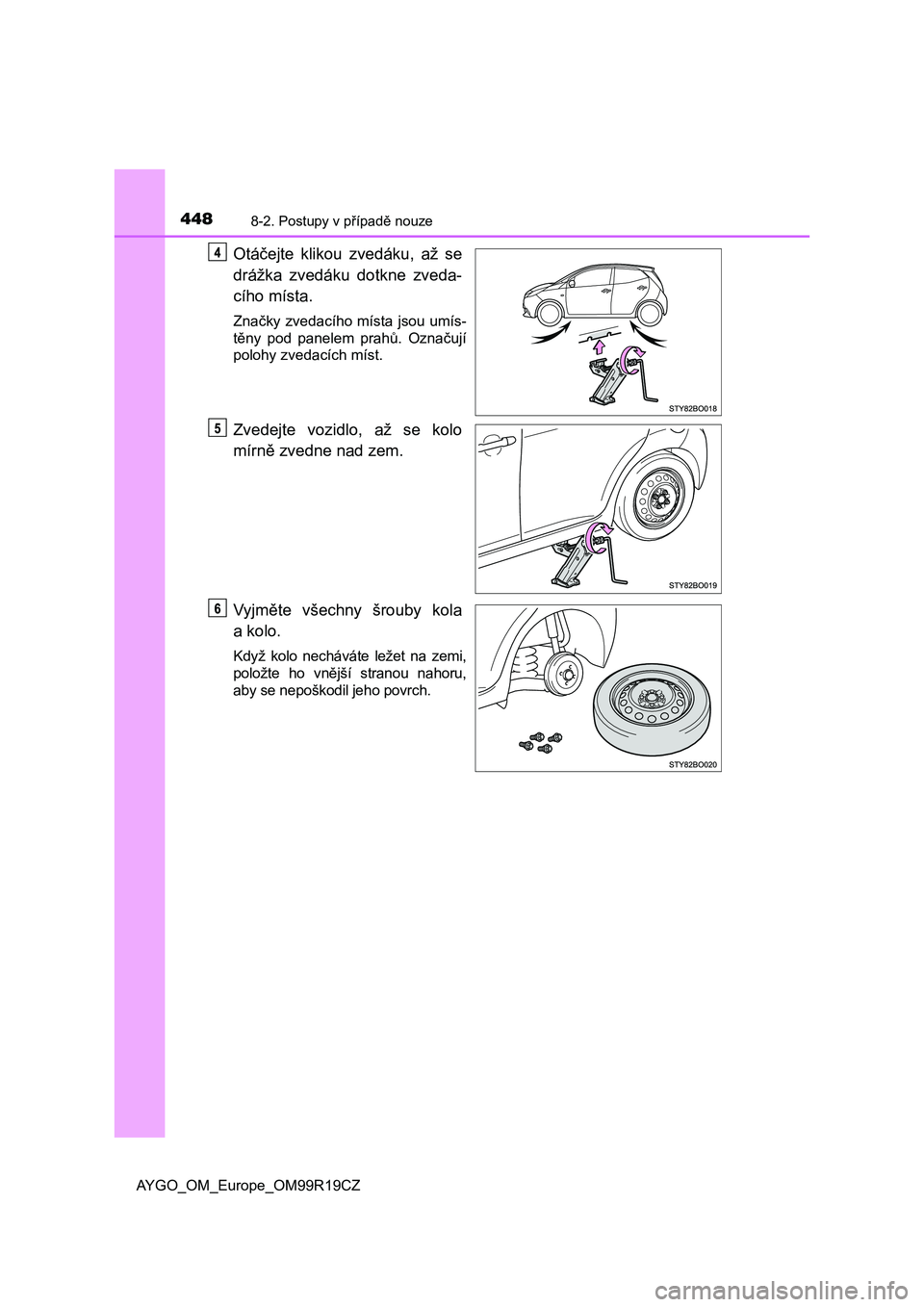

Otáčejte klikou zvedáku, až se
drážka zvedáku dotkne zveda-
cího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny šrouby kola
a kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.

4498-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R19CZ

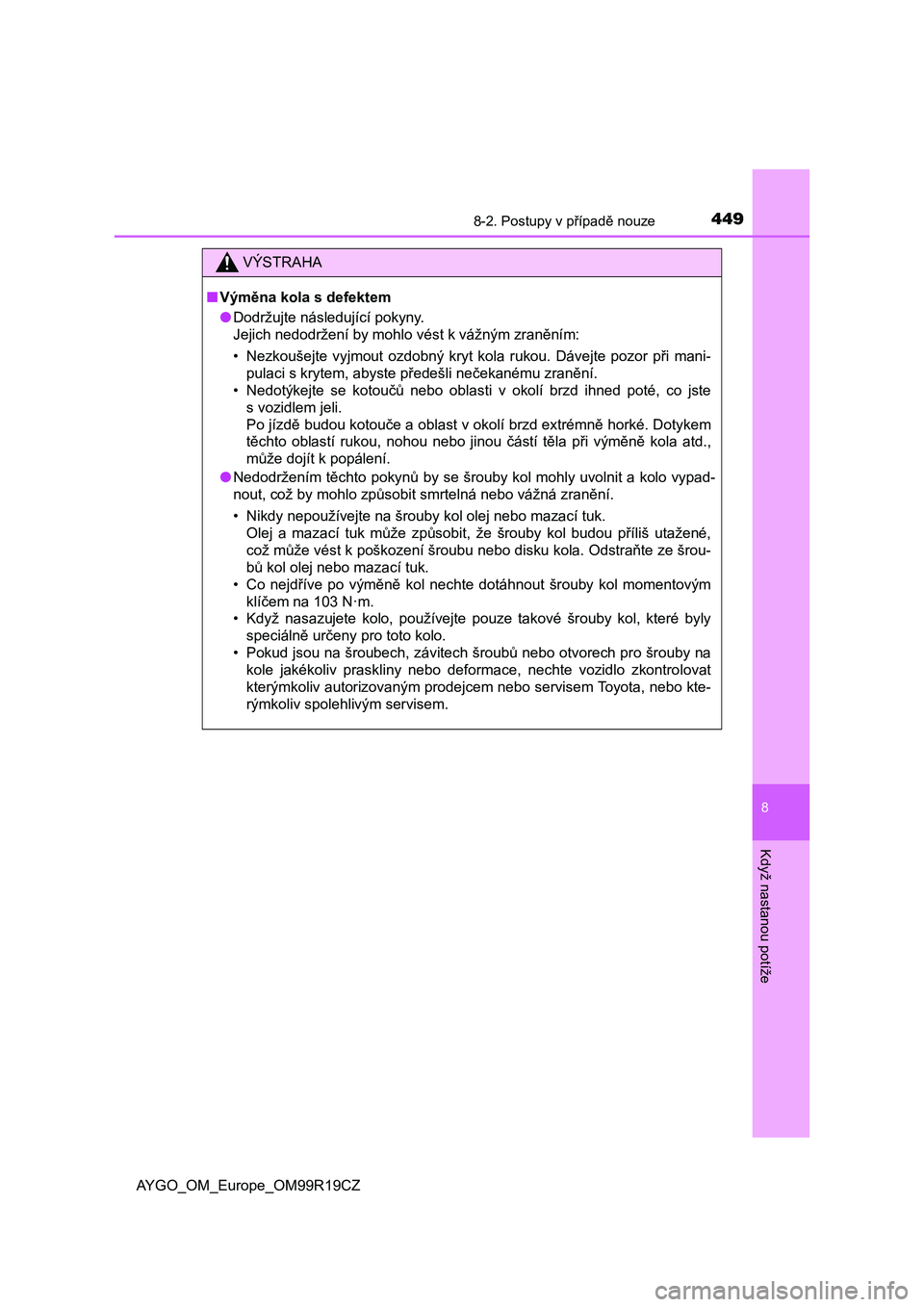

VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.,
může dojít k popálení.
●Nedodržením těchto pokynů by se šrouby kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Nikdy nepoužívejte na šrouby kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že šrouby kol budou příliš utažené,
což může vést k poškození šroubu nebo disku kola. Odstraňte ze šrou-
bů kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte dotáhnout šrouby kol momentovým
klíčem na 103 N·m.
• Když nasazujete kolo, používejte pouze takové šrouby kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech šroubů nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.

4508-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R19CZ

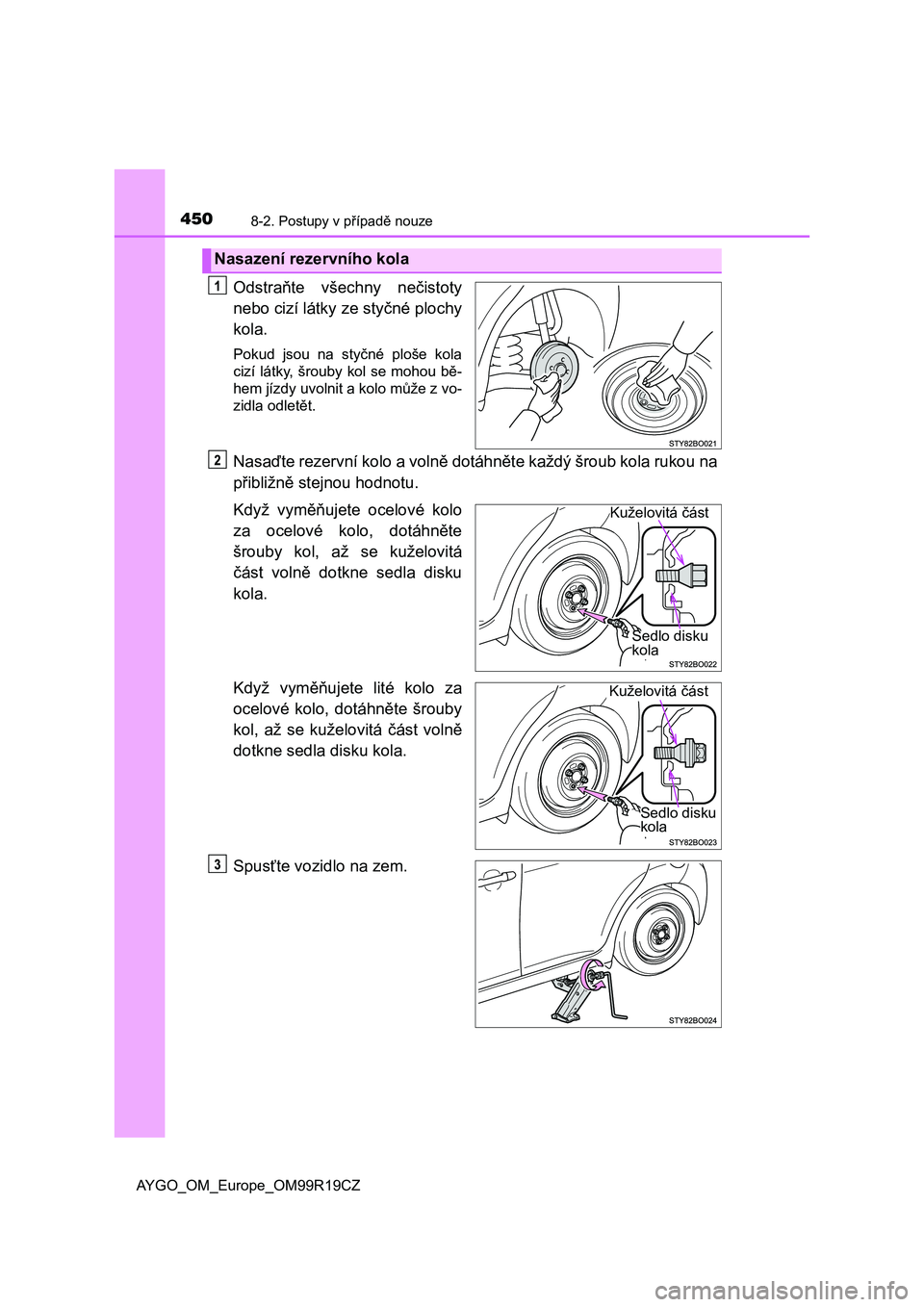

Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, šrouby kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každý šroub kola rukou na
přibližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo, dotáhněte
šrouby kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte šrouby
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Spusťte vozidlo na zem.
Nasazení rezervního kola
Kuželovitá část
Sedlo disku
kola
Kuželovitá část
Sedlo disku
kola
