AToetsen ergonomisch
geheugen*blz. 195
BSchakelaars centrale vergrendeling
blz. 162
CSchakelaars ruitbediening blz. 192
DSchakelaars buitenspiegels blz. 190
EBlokkeerschakelaar ruitbediening
blz. 195
*Indien aanwezig
ABedieningstoetsen
instrumentenpaneel blz. 150
BToets TEL*1blz. 150
CCruise control-schakelaar
Dynamic Radar Cruise Control
blz. 273 Cruise control blz. 281
Snelheidsbegrenzer
*2blz. 283
DToets LTA blz. 261, blz. 265
EAfstandsbediening audiosysteem*1
FSpraaktoets*1
*1Raadpleeg de handleiding voor het multimediasysteem.
*2Indien aanwezig
OVERZICHT MET AFBEELDINGEN
13
OVERZICHT MET AFBEELDINGEN

AToetsen ergonomisch
geheugen*blz. 195
BSchakelaars centrale vergrendeling
blz. 162
CSchakelaars ruitbediening blz. 192
DSchakelaars buitenspiegels blz. 190
EBlokkeerschakelaar ruitbediening
blz. 195
*Indien aanwezig
ABedieningstoetsen
instrumentenpaneel blz. 150
BToets TEL*1blz. 150
CCruise control-schakelaar
Dynamic Radar Cruise Control
blz. 273 Cruise control blz. 281
Snelheidsbegrenzer
*2blz. 283
DToets LTA blz. 261, blz. 265
EAfstandsbediening audiosysteem*1
FSpraaktoets*1
*1Raadpleeg de handleiding voor het multimediasysteem.
*2Indien aanwezig
OVERZICHT MET AFBEELDINGEN
18

Elektromagnetische golven
• De hoogspanningsonderdelen en-kabels van batterij-elektrische auto's
zijn voorzien van een afscherming
voor elektromagnetische golven en
zenden daardoor ongeveer net zo veel
elektromagnetische golven uit als
conventionele auto's met een
benzinemotor of elektronische
huishoudapparatuur.
• Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
Tractiebatterij (lithium-ionbatterij)
De levensduur van de tractiebatterij is
niet onbeperkt.
De capaciteit van de tractiebatterij (de
mogelijkheid om energie op te slaan)
neemt op den duur door het gebruik af,
net als bij gewone oplaadbare batterijen.
De mate waarin de capaciteit afneemt,
hangt grotendeels af van de omgeving
(buitentemperatuur, enz.) en de
gebruiksomstandigheden, zoals hoe er
met de auto wordt gereden en hoe de
tractiebatterij wordt geladen.
Dit is een natuurlijk kenmerk van
lithium-ionbatterijen en duidt niet op
een defect. Hoewel de actieradius
afneemt als de capaciteit van de
tractiebatterij afneemt, nemen de
prestaties van de auto nagenoeg niet af.
Om te voorkomen dat de capaciteit
afneemt, moet u de richtlijnen volgen op
blz. 101, “Afname capaciteit van de
tractiebatterij”.
Starten van het EV-systeem in een
extreem koude omgeving
Als de tractiebatterij extreem koud is
(temperatuur lager dan ongeveer -30°C)
als gevolg van de temperatuur buiten de
auto, kan het EV-systeem mogelijk niet
gestart worden. Probeer in dat geval het
EV-systeem nogmaals te starten nadat
de temperatuur van de tractiebatterij is
opgelopen doordat bijvoorbeeld de
buitentemperatuur is gestegen. Declaration of conformity
De uitstoot van waterstof van dit model
voldoet aan reglement ECE100 (voor de
veiligheid van elektrisch aangedreven
auto's met batterijen).
WAARSCHUWING!
Voorzorgsmaatregelen met
betrekking tot hoogspanning
De auto heeft zowel
hoogspanningssystemen (wissel- en
gelijkspanning) als een 12V-systeem.
Hoogspanningssystemen (wissel- en
gelijkspanning) zijn zeer gevaarlijk en
kunnen ernstige brandwonden,
elektrische schokken en ernstig letsel
veroorzaken.
• Verwijder of vervang nooit
hoogspanningsonderdelen,
hoogspanningskabels (oranje) en de
stekkers ervan, raak deze onderdelen
niet aan en haal ze niet uit elkaar.
• Het EV-systeem wordt na het starten heet, aangezien het systeem
gebruikmaakt van hoogspanning.
Wees alert op zowel hoogspanning
als hoge temperaturen en volg altijd
de aanwijzingen op de
waarschuwingslabels op.
• Probeer nooit de klep onder de vloer waarachter zich de servicestekker
bevindt te openen. De
servicestekker, waar hoogspanning
op staat, wordt alleen gebruikt bij
onderhoud aan de auto.
2.1 EV-systeem
72

WAARSCHUWING!(Vervolg)
lekstroomdetectiefunctie van het
CCID (Charging Circuit Interrupting
Device (→blz. 85),
onderbrekingsapparaat
laadsysteem) werkt mogelijk niet
goed.
• Sluit de laadkabel niet aan op eenverdeeldoos.
• Het gebruik van een aansluiting voorstandverwarming die niet aan de
vereisten voldoet, is verboden.
• Sluit de laadstekker rechtstreeks aan op het AC-laadcontact. Sluit geen
verloopstekker of verlengkabel aan
tussen de laadstekker en het
AC-laadcontact.
2.2.5 Laadmethoden
De volgende methoden kunnen worden
gebruikt om de tractiebatterij te laden.
Laadmethoden
AC-laden (→blz. 102)
Dit is een laadmethode die gebruikt
wordt als er geladen wordt via een
AC-contactdoos met de AC-laadkabel of
bij het laden bij een AC-lader. Door het laadschema in te stellen kan de
auto ook op de gewenste dagen en tijden
worden opgeladen. (→Blz. 115)
DC-laden (→blz. 110)
Bij deze laadmethode wordt een DC-lader
gebruikt die moet voldoen aan de normen
IEC 61851 en IEC 62196. In vergelijking
met AC-laden kan de tractiebatterij
sneller worden geladen.
IEC is een afkorting voor een
internationale standaard die door de
International Electrotechnical
Commission is opgesteld.
Solarlaadsysteem
*(→blz. 127)
*Indien aanwezig
Onder bepaalde omstandigheden kan, als
de auto geparkeerd staat, de
tractiebatterij worden geladen door
elektriciteit die wordt opgewekt door het
zonnepaneel in het dak van de auto.
Laadgekoppelde functies
Deze auto is uitgerust met meerdere
functies die aan het laden gekoppeld zijn.
Mijn ruimte-modus (→blz. 124)
Als de laadkabel is aangesloten op de
auto, kunnen elektrische componenten,
zoals de airconditioning en het
audiosysteem, worden gebruikt met de
voeding van de externe voedingsbron
*.
*Afhankelijk van de situatie kan de
elektriciteit van de tractiebatterij worden
verbruikt.
Verwarming tractiebatterij
Als de buitentemperatuur laag is en de
laadkabel is aangesloten op de auto,
verwarmt deze functie automatisch de
tractiebatterij totdat deze een bepaalde
temperatuur bereikt of overschrijdt.
2.2 Laden
96

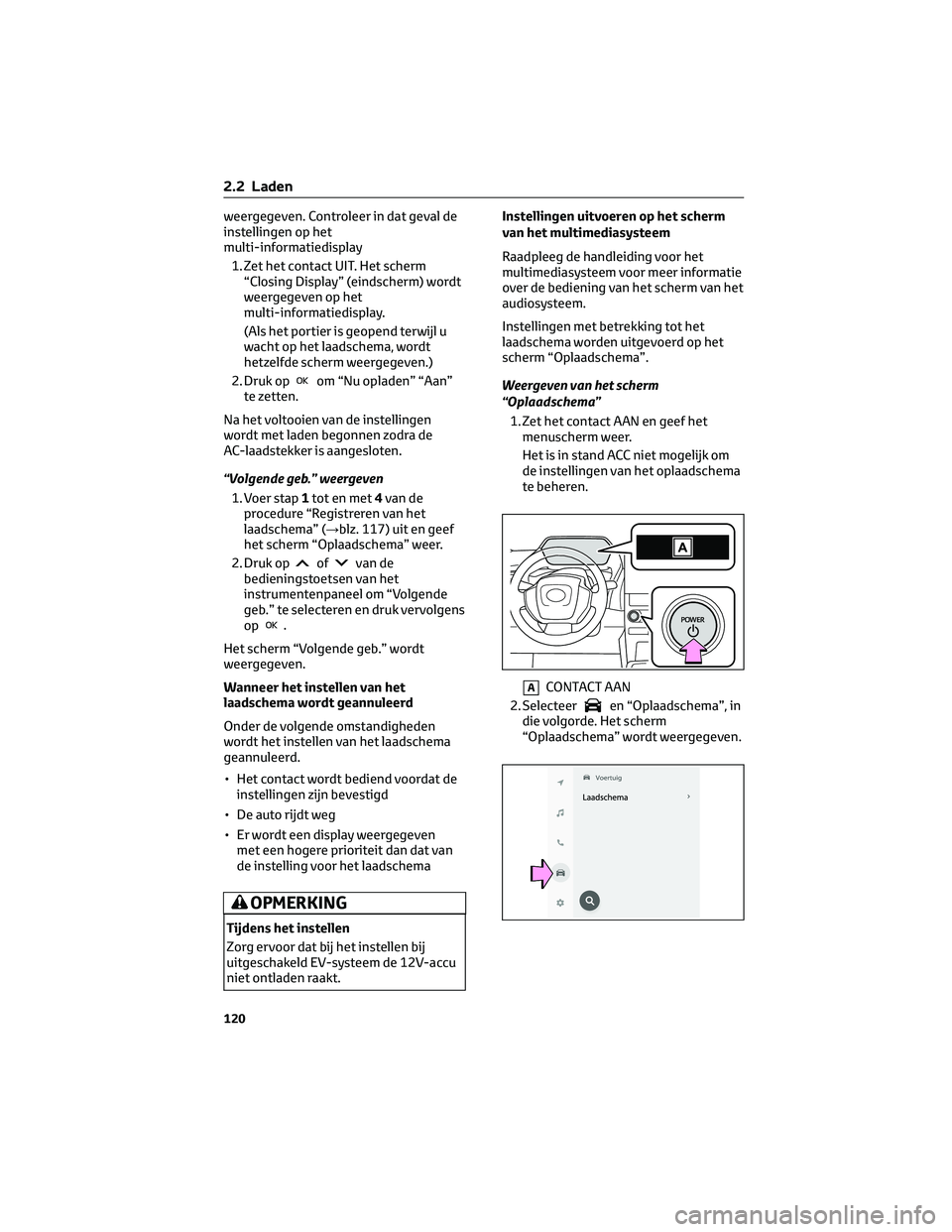

weergegeven. Controleer in dat geval de
instellingen op het
multi-informatiedisplay1. Zet het contact UIT. Het scherm “Closing Display” (eindscherm) wordt
weergegeven op het
multi-informatiedisplay.
(Als het portier is geopend terwijl u
wacht op het laadschema, wordt
hetzelfde scherm weergegeven.)
2. Druk op
om “Nu opladen” “Aan”
te zetten.
Na het voltooien van de instellingen
wordt met laden begonnen zodra de
AC-laadstekker is aangesloten.
“Volgende geb.” weergeven 1. Voer stap 1totenmet4 van de
procedure “Registreren van het
laadschema” (→blz. 117) uit en geef
het scherm “Oplaadschema” weer.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Volgende
geb.” te selecteren en druk vervolgens
op
.
Het scherm “Volgende geb.” wordt
weergegeven.
Wanneer het instellen van het
laadschema wordt geannuleerd
Onder de volgende omstandigheden
wordt het instellen van het laadschema
geannuleerd.
• Het contact wordt bediend voordat de instellingen zijn bevestigd
• De auto rijdt weg
• Er wordt een display weergegeven met een hogere prioriteit dan dat van
de instelling voor het laadschema
OPMERKING
Tijdens het instellen
Zorg ervoor dat bij het instellen bij
uitgeschakeld EV-systeem de 12V-accu
niet ontladen raakt. Instellingen uitvoeren op het scherm
van het multimediasysteem
Raadpleeg de handleiding voor het
multimediasysteem voor meer informatie
over de bediening van het scherm van het
audiosysteem.
Instellingen met betrekking tot het
laadschema worden uitgevoerd op het
scherm “Oplaadschema”.
Weergeven van het scherm
“Oplaadschema”
1. Zet het contact AAN en geef het menuscherm weer.
Het is in stand ACC niet mogelijk om
de instellingen van het oplaadschema
te beheren.
ACONTACT AAN
2. Selecteer
en “Oplaadschema”, in
die volgorde. Het scherm
“Oplaadschema” wordt weergegeven.
2.2 Laden
120

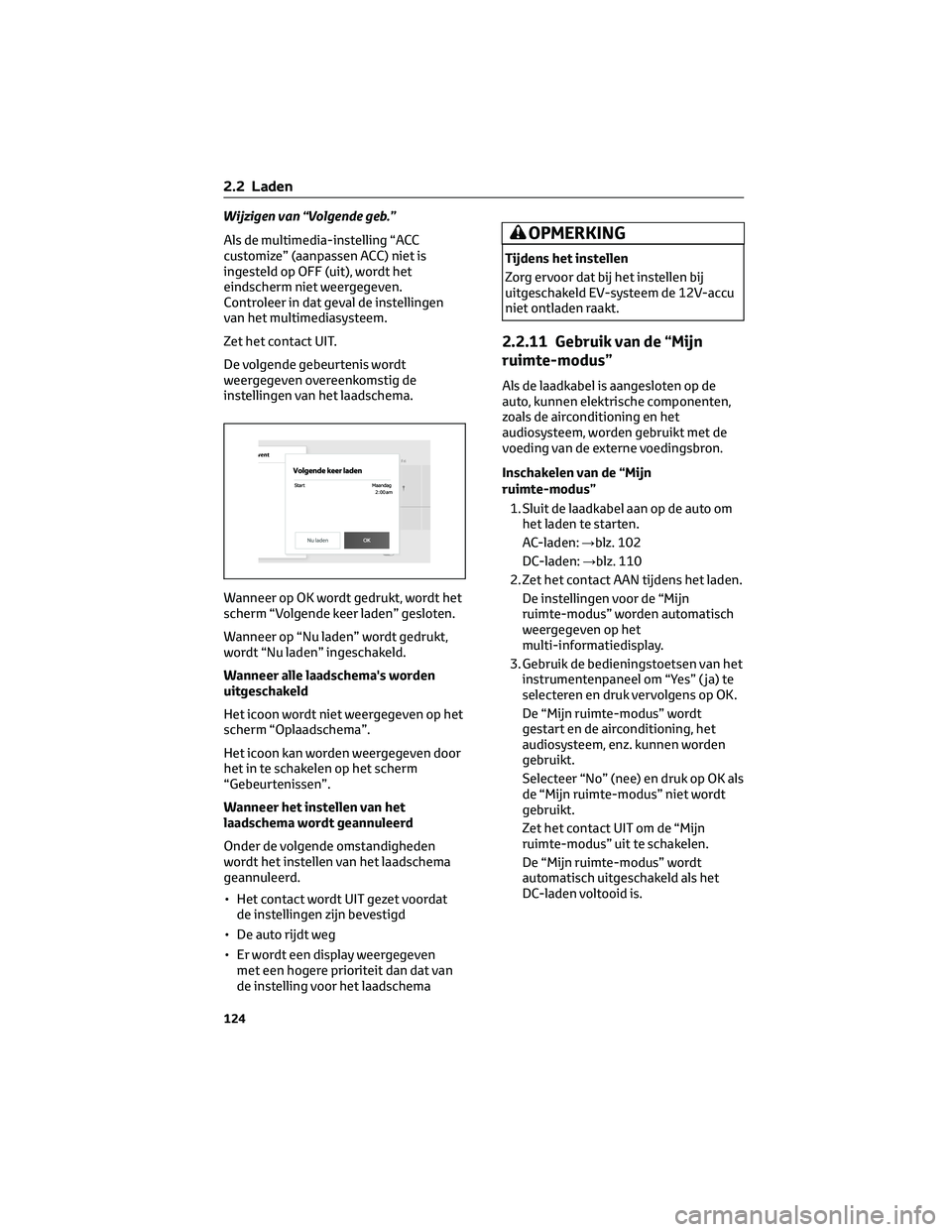

Wijzigen van “Volgende geb.”
Als de multimedia-instelling “ACC
customize” (aanpassen ACC) niet is
ingesteld op OFF (uit), wordt het
eindscherm niet weergegeven.
Controleer in dat geval de instellingen
van het multimediasysteem.
Zet het contact UIT.
De volgende gebeurtenis wordt
weergegeven overeenkomstig de
instellingen van het laadschema.
Wanneer op OK wordt gedrukt, wordt het
scherm “Volgende keer laden” gesloten.
Wanneer op “Nu laden” wordt gedrukt,
wordt “Nu laden” ingeschakeld.
Wanneer alle laadschema's worden
uitgeschakeld
Het icoon wordt niet weergegeven op het
scherm “Oplaadschema”.
Het icoon kan worden weergegeven door
het in te schakelen op het scherm
“Gebeurtenissen”.
Wanneer het instellen van het
laadschema wordt geannuleerd
Onder de volgende omstandigheden
wordt het instellen van het laadschema
geannuleerd.
• Het contact wordt UIT gezet voordatde instellingen zijn bevestigd
• De auto rijdt weg
• Er wordt een display weergegeven met een hogere prioriteit dan dat van
de instelling voor het laadschema
OPMERKING
Tijdens het instellen
Zorg ervoor dat bij het instellen bij
uitgeschakeld EV-systeem de 12V-accu
niet ontladen raakt.
2.2.11 Gebruik van de “Mijn
ruimte-modus”
Als de laadkabel is aangesloten op de
auto, kunnen elektrische componenten,
zoals de airconditioning en het
audiosysteem, worden gebruikt met de
voeding van de externe voedingsbron.
Inschakelen van de “Mijn
ruimte-modus”
1. Sluit de laadkabel aan op de auto om het laden te starten.
AC-laden: →blz. 102
DC-laden: →blz. 110
2. Zet het contact AAN tijdens het laden. De instellingen voor de “Mijn
ruimte-modus” worden automatisch
weergegeven op het
multi-informatiedisplay.
3. Gebruik de bedieningstoetsen van het instrumentenpaneel om “Yes” ( ja) te
selecteren en druk vervolgens op OK.
De “Mijn ruimte-modus” wordt
gestart en de airconditioning, het
audiosysteem, enz. kunnen worden
gebruikt.
Selecteer “No” (nee) en druk op OK als
de “Mijn ruimte-modus” niet wordt
gebruikt.
Zet het contact UIT om de “Mijn
ruimte-modus” uit te schakelen.
De “Mijn ruimte-modus” wordt
automatisch uitgeschakeld als het
DC-laden voltooid is.
2.2 Laden
124

• Het waarschuwingslampje elektrischestuurbekrachtiging (geel) wordt
mogelijk ingeschakeld, maar dat duidt
niet op een storing.
Gebruik van de “Mijn ruimte-modus”
tijdens DC-laden
Wanneer de “Mijn ruimte-modus” wordt
gebruikt tijdens DC-laden, is de
ladingstoestand na voltooiing lager dan
wanneer de “Mijn ruimte-modus” niet
wordt gebruikt.
Als de “Mijn ruimte-modus” wordt
gebruikt terwijl de tractiebatterij
volledig geladen is
Als het contact AAN wordt gezet terwijl
de tractiebatterij volledig geladen is en
de laadstekker die energie levert, aangesloten is, wordt “Charging Port Lid
is Open” (klep oplaadpoort is open)
weergegeven op het multi-
informatiedisplay. Druk in dat geval op
van de bedieningstoetsen van het
instrumentenpaneel om het
instelscherm van de “Mijn
ruimte-modus” weer te geven en
selecteer vervolgens “Mijn
ruimte-modus”.
Als de “Mijn ruimte-modus” wordt
gebruikt terwijl de tractiebatterij
volledig geladen is, wordt de energie van
de tractiebatterij mogelijk verbruikt. In
dat geval wordt er mogelijk opnieuw
geladen.
Weergave waarschuwingsmelding
Raadpleeg de desbetreffende tabel en voer de juiste correctieprocedures uit als er een
melding wordt weergegeven op het multi-informatiedisplay terwijl u de “Mijn
ruimte-modus” probeert in te schakelen of de “Mijn ruimte-modus” wordt gebruikt.
Bericht Correctieprocedure
“Traction Battery is too Low for
“My Room Mode”” (lading trac-
tiebatterij te laag voor “Mijn
ruimte-modus”) Er is geen resterende lading aanwezig in de tractiebatterij
om de “Mijn ruimte-modus” in te schakelen. Wacht totdat
de resterende lading in de tractiebatterij is toegenomen
en schakel de “Mijn ruimte-modus” in.
““My Room Mode” has stopped
due to low traction battery level”
(“Mijn ruimte-modus” is uitge-
schakeld ten gevolge van ontla-
den tractiebatterij) De resterende lading in de tractiebatterij is te laag. Scha-
kel de “Mijn ruimte-modus” uit en laad de tractiebatterij.
““My Room Mode” will stop when
traction battery level is too low
Reduce power usage to continue
using “My Room Mode”” (“Mijn
ruimte-modus” wordt uitgescha-
keld als lading tractiebatterij te
laag is, beperk energieverbruik
om “Mijn ruimte-modus” te blij-
ven gebruiken) Wanneer het energieverbruik van de “Mijn ruimte-modus”
hoger is dan de ladingstoestand, wordt het laadniveau van
de tractiebatterij te laag.
*
■
Als het energieverbruik van de auto niet verbeterd kan
worden, wordt de “Mijn ruimte-modus” uitgeschakeld.
■ Schakel, als u de “Mijn ruimte-modus” wilt blijven
gebruiken, systemen als de airconditioning en het
audiosysteem uit om de resterende lading van de
tractiebatterij te verhogen.
*Als de “Mijn ruimte-modus” is ingeschakeld, kan de energiebalans worden gecontroleerd
op het multi-informatiedisplay.
2.2 Laden
126

Als “Charging Stopped High Energy Use See Owner’s Manual” (Opladen is gestopt. Hoog
energieverbruik. Zie handleiding) wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Er wordt vermogen verbruikt door elektrische
componenten van de auto Controleer de volgende items en voer de
laadprocedure nogmaals uit.
■
Als de koplampen en het audiosysteem
ingeschakeld zijn, schakel ze dan uit.
■ Zet het contact UIT.
Als het laden niet kan worden uitgevoerd,
zelfs niet na het uitvoeren van bovenstaande
stappen, is de 12V-accu mogelijk
onvoldoende geladen. Start het EV-systeem
en wacht ten minste ongeveer 15 minuten om
de 12V-accu op te laden.
Als “Charging System Malfunction See Owner’s Manual” (Storing oplaadsysteem. Zie
handleiding) wordt weergegeven
Waarschijnlijke oorzaak Correctieprocedure
Storing opgetreden in laadsysteem Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Als “The Traction Battery Temp is low System put priority on charging to preserve
battery condition” (Temperatuur van tractiebatterij is laag. Systeem geeft prioriteit aan
opladen om batterij te sparen) wordt weergegeven
Waarschijnlijke oorzaak
Correctieprocedure
De opwarmregeling van de tractiebatterij is in
werking (→blz. 96) Als de opwarmregeling van de tractiebatterij
in werking is, wordt het laadschema niet ge-
bruikt en wordt er geladen.
Dit is een regeling om de tractiebatterij te
beschermen en geen storing.
Als “Check Charging System Close Charging Port Lid See Owner’s Manual” (controleer
laadsysteem, sluit klep laadaansluiting, zie handleiding) wordt weergegeven
Waarschijnlijke oorzaak
Correctieprocedure
De systeemcontrole is na het DC-laden niet
volledig uitgevoerd. Het EV-systeem kan niet worden gestart tot-
dat de systeemcontrole goed is uitgevoerd.
Voer een systeemcontrole uit volgens de pro-
cedures op blz. 112.
2.2 Laden
139
2
EV-systeem

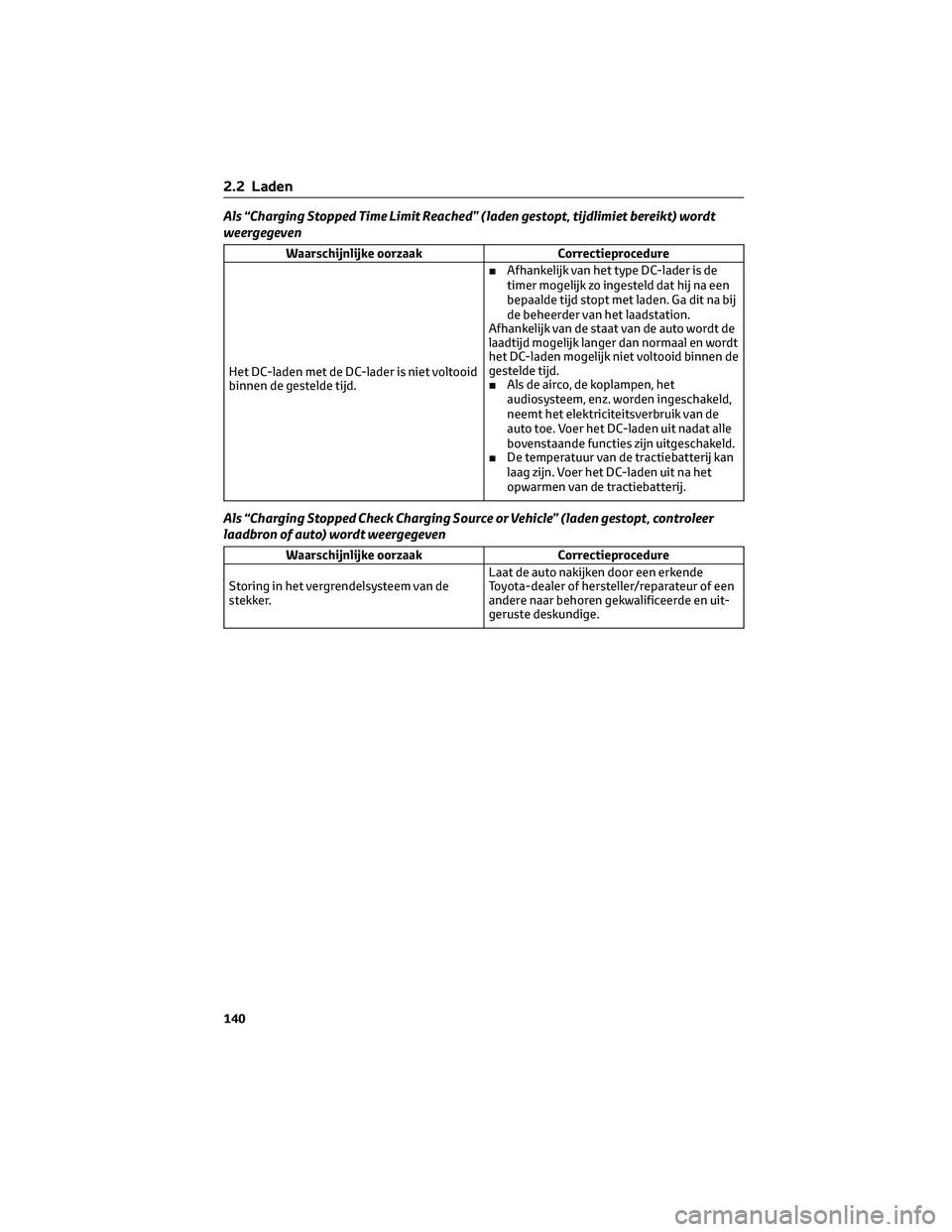

Als “Charging Stopped Time Limit Reached” (laden gestopt, tijdlimiet bereikt) wordt
weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Het DC-laden met de DC-lader is niet voltooid
binnen de gestelde tijd. ■
Afhankelijk van het type DC-lader is de
timer mogelijk zo ingesteld dat hij na een
bepaalde tijd stopt met laden. Ga dit na bij
de beheerder van het laadstation.
Afhankelijk van de staat van de auto wordt de
laadtijd mogelijk langer dan normaal en wordt
het DC-laden mogelijk niet voltooid binnen de
gestelde tijd.
■ Als de airco, de koplampen, het
audiosysteem, enz. worden ingeschakeld,
neemt het elektriciteitsverbruik van de
auto toe. Voer het DC-laden uit nadat alle
bovenstaande functies zijn uitgeschakeld.
■ De temperatuur van de tractiebatterij kan
laag zijn. Voer het DC-laden uit na het
opwarmen van de tractiebatterij.
Als “Charging Stopped Check Charging Source or Vehicle” (laden gestopt, controleer
laadbron of auto) wordt weergegeven
Waarschijnlijke oorzaak Correctieprocedure
Storing in het vergrendelsysteem van de
stekker. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
2.2 Laden
140

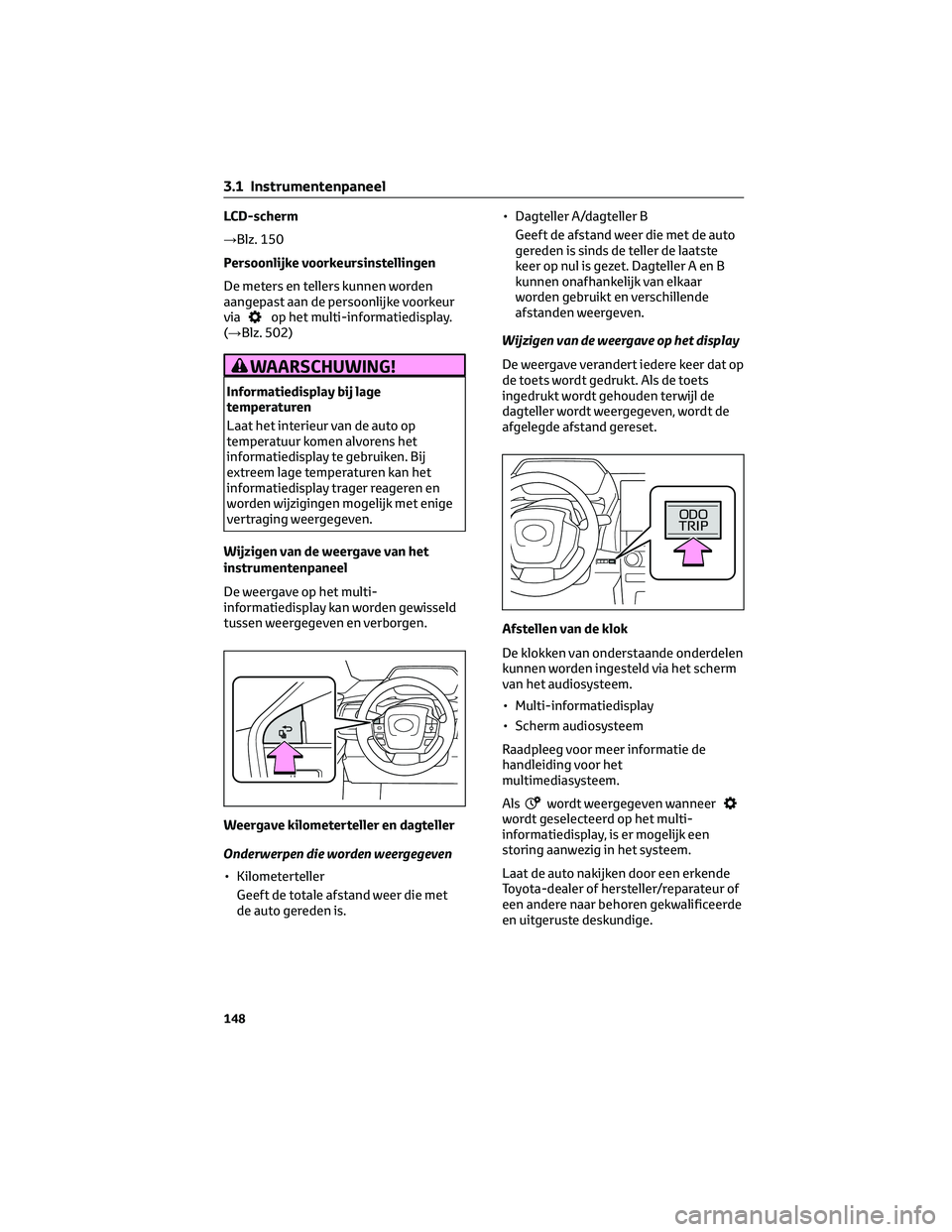

LCD-scherm
→Blz. 150
Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden
aangepast aan de persoonlijke voorkeur
via
op het multi-informatiedisplay.
(→Blz. 502)
WAARSCHUWING!
Informatiedisplay bij lage
temperaturen
Laat het interieur van de auto op
temperatuur komen alvorens het
informatiedisplay te gebruiken. Bij
extreem lage temperaturen kan het
informatiedisplay trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Wijzigen van de weergave van het
instrumentenpaneel
De weergave op het multi-
informatiedisplay kan worden gewisseld
tussen weergegeven en verborgen.
Weergave kilometerteller en dagteller
Onderwerpen die worden weergegeven
• Kilometerteller Geeft de totale afstand weer die met
de auto gereden is. • Dagteller A/dagteller B
Geeft de afstand weer die met de auto
gereden is sinds de teller de laatste
keer op nul is gezet. Dagteller A en B
kunnen onafhankelijk van elkaar
worden gebruikt en verschillende
afstanden weergeven.
Wijzigen van de weergave op het display
De weergave verandert iedere keer dat op
de toets wordt gedrukt. Als de toets
ingedrukt wordt gehouden terwijl de
dagteller wordt weergegeven, wordt de
afgelegde afstand gereset.
Afstellen van de klok
De klokken van onderstaande onderdelen
kunnen worden ingesteld via het scherm
van het audiosysteem.
• Multi-informatiedisplay
• Scherm audiosysteem
Raadpleeg voor meer informatie de
handleiding voor het
multimediasysteem.
Als
wordt weergegeven wanneerwordt geselecteerd op het multi-
informatiedisplay, is er mogelijk een
storing aanwezig in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
3.1 Instrumentenpaneel
148
