alarm TOYOTA BZ4X 2022 Instruksjoner for bruk (in Norwegian)

Til informasjon....................5
Slik leser du denne håndboken..........7
Lete opp et emne..................8
Bildeinnholdsfortegnelse.............9
1.SIKKERHET
1.1 Sikker bruk...................22
1.1.1 Før du begynner å kjøre.......22
1.1.2Forsikkerkjøring ...........23
1.1.3 Sikkerhetsbelter...........23
1.1.4 SRS-kollisjonsputer.........27
1.2 Barnesikkerhet................34
1.2.1 Manuelt av/på-system for
kollisjonspute.............34
1.2.2Hamedbarnibilen ..........35
1.2.3 Barneseter...............35
1.3 Nødassistanse.................48
1.3.1 eCall
*..................48
1.4 Tyverisikringssystem.............55
1.4.1 Startsperresystem..........55
1.4.2 Dobbelt låsesystem
*.........55
1.4.3 Alarm*.................56
2. Elektrisk bilsystem
2.1 Elektrisk bilsystem..............62
2.1.1 Funksjoner for elektrisk bilsystem . 62
2.1.2 Forholdsregler for elektrisk
bilsystem................65
2.1.3Kjøretipsforelektriskbil .......69
2.1.4Kjørerekkevidde ............70
2.2Lading .....................71
2.2.1 Ladeutstyr...............71
2.2.2 AC-ladekabel.............74
2.2.3 Låse og låse opp AC-ladekontakt . . 83
2.2.4Strømkildersomkanbrukes ....84
2.2.5 Lademetoder.............86
2.2.6Ladetips ................87
2.2.7 Godt å vite før lading.........88
2.2.8 Slik brukes lading med
vekselstrøm..............91
2.2.9 Slik brukes lading med likestrøm . . 98
2.2.10 Bruke ladetidsplanfunksjonen . 102
2.2.11 Bruke Mitt rom-modus......110
2.2.12 Soldrevet ladesystem
*......113
2.2.13Nårladingikkekanutføres ....116
3. Bilens statusinformasjon og
indikatorer
3.1 Instrumentpanel..............126
3.1.1 Indikatorer og varsellamper....126
3.1.2 Instrumenter og målere......130
3.1.3 Multiinformasjonsdisplay.....133
4. Før du begynner å kjøre
4.1 Informasjon om nøkler...........138
4.1.1Nøkler .................138
4.2 Åpne, lukke og låse dørene........140
4.2.1 Sidedører...............140
4.2.2 Bakluke................144
4.2.3 Smart inngangs- og startsystem . 156
4.3 Justere setene................161
4.3.1 Forseter................161
4.3.2 Bakseter...............162
4.3.3 Hodestøtter.............163
4.4 Justere rattet og speilene.........166
4.4.1 Ratt..................166
4.4.2 Innvendig speil...........166
4.4.3 Utvendige speil...........167
4.5 Ã…pne, lukke vinduene............169
4.5.1 Elektriske vinduer..........169
4.6 Favorittinnstillinger............171
4.6.1 Minne for kjørestilling
*.......171
4.6.2 Mine innstillinger..........174
5. Kjøring
5.1 Før du begynner å kjøre..........178
5.1.1Kjørebilen ..............178
5.1.2 Last og bagasje...........183
5.1.3 Kjøring med tilhenger.......183
5.2 Kjøreprosedyrer...............188
5.2.1 Tenningsbryter...........188
5.2.2 Girkasse...............192
5.2.3 Blinklyshendel............196
5.2.4 Parkeringsbrems..........197
5.2.5 Bremseholdfunksjon........200
5.3 Bruke lys og viskere.............201
5.3.1 Hovedlysbryter...........201
5.3.2 AHS (Adaptivt fjernlyssystem)
*. . 204
5.3.3 AHB (automatisk fjernlys)*....207
5.3.4 TÃ¥kelysbryter............209
2

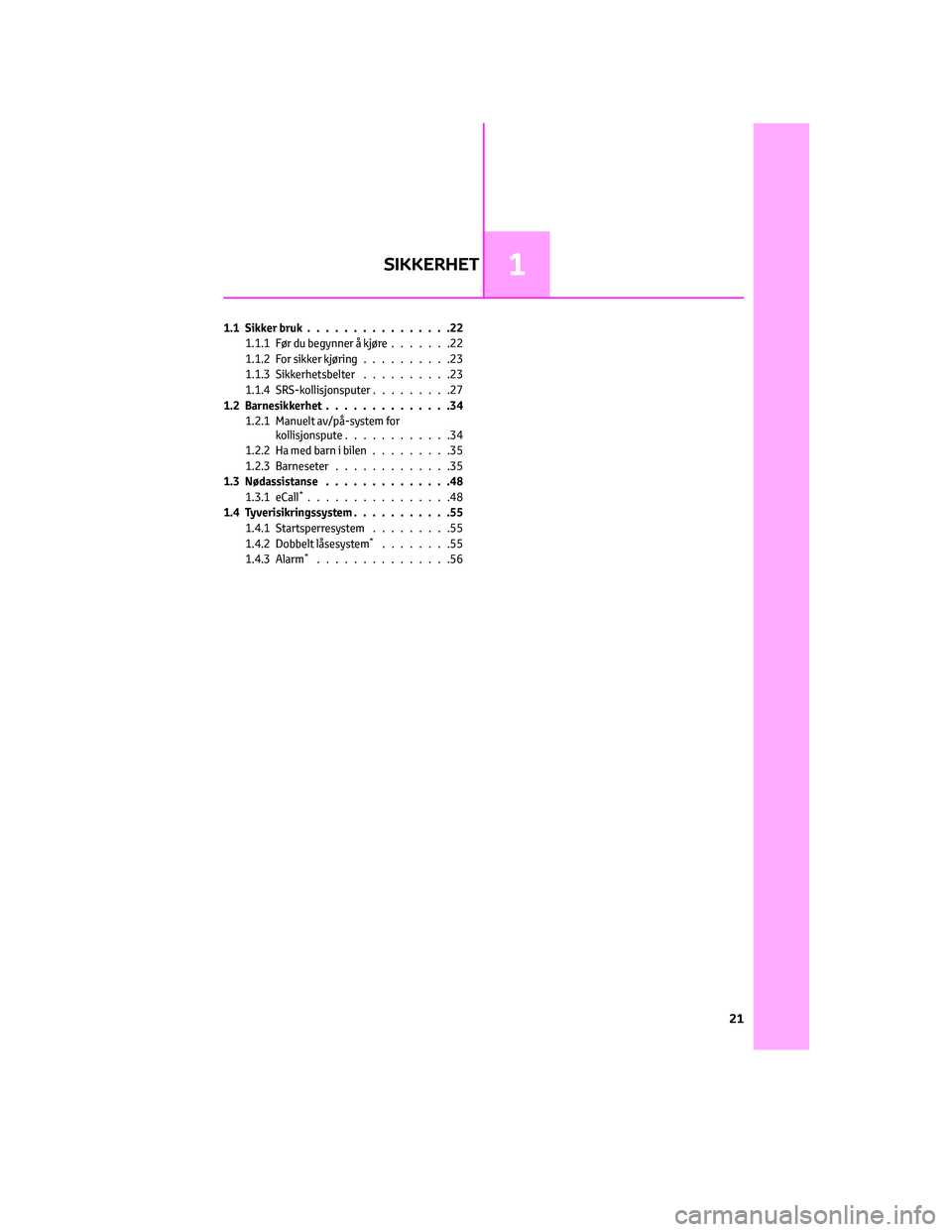

1.1 Sikker bruk................22
1.1.1 Før du begynner å kjøre.......22
1.1.2Forsikkerkjøring..........23
1.1.3 Sikkerhetsbelter..........23
1.1.4 SRS-kollisjonsputer.........27
1.2 Barnesikkerhet..............34
1.2.1 Manuelt av/på-system for
kollisjonspute............34
1.2.2Hamedbarnibilen.........35
1.2.3 Barneseter.............35
1.3 Nødassistanse..............48
1.3.1 eCall
*................48
1.4 Tyverisikringssystem...........55
1.4.1 Startsperresystem.........55
1.4.2 Dobbelt låsesystem
*........55
1.4.3 Alarm*...............56
SIKKERHET1
21

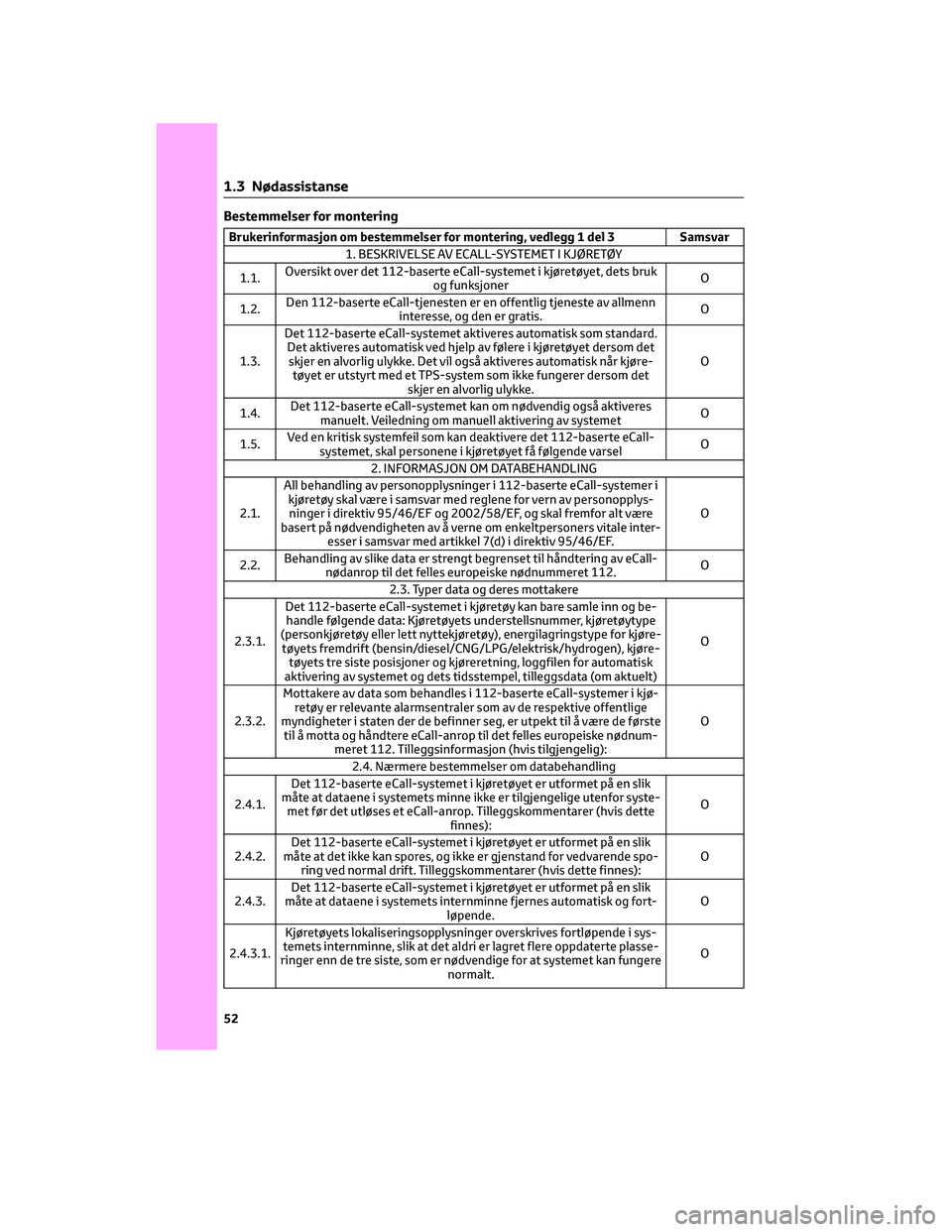

Bestemmelser for montering
Brukerinformasjon om bestemmelser for montering, vedlegg 1 del 3 Samsvar
1. BESKRIVELSE AV ECALL-SYSTEMET I KJØRETØY
1.1.Oversikt over det 112-baserte eCall-systemet i kjøretøyet, dets bruk
og funksjonerO
1.2.Den 112-baserte eCall-tjenesten er en offentlig tjeneste av allmenn
interesse, og den er gratis.O
1.3.Det 112-baserte eCall-systemet aktiveres automatisk som standard.
Det aktiveres automatisk ved hjelp av følere i kjøretøyet dersom det
skjer en alvorlig ulykke. Det vil også aktiveres automatisk når kjøre-
tøyet er utstyrt med et TPS-system som ikke fungerer dersom det
skjer en alvorlig ulykke.O
1.4.Det 112-baserte eCall-systemet kan om nødvendig også aktiveres
manuelt. Veiledning om manuell aktivering av systemetO
1.5.Ved en kritisk systemfeil som kan deaktivere det 112-baserte eCall-
systemet, skal personene i kjøretøyet få følgende varselO
2. INFORMASJON OM DATABEHANDLING
2.1.All behandling av personopplysninger i 112-baserte eCall-systemer i
kjøretøy skal være i samsvar med reglene for vern av personopplys-
ninger i direktiv 95/46/EF og 2002/58/EF, og skal fremfor alt være
basert på nødvendigheten av å verne om enkeltpersoners vitale inter-
esser i samsvar med artikkel 7(d) i direktiv 95/46/EF.O
2.2.Behandling av slike data er strengt begrenset til håndtering av eCall-
nødanrop til det felles europeiske nødnummeret 112.O
2.3. Typer data og deres mottakere
2.3.1.Det 112-baserte eCall-systemet i kjøretøy kan bare samle inn og be-
handle følgende data: Kjøretøyets understellsnummer, kjøretøytype
(personkjøretøy eller lett nyttekjøretøy), energilagringstype for kjøre-
tøyets fremdrift (bensin/diesel/CNG/LPG/elektrisk/hydrogen), kjøre-
tøyets tre siste posisjoner og kjøreretning, loggfilen for automatisk
aktivering av systemet og dets tidsstempel, tilleggsdata (om aktuelt)O
2.3.2.Mottakere av data som behandles i 112-baserte eCall-systemer i kjø-
retøy er relevante alarmsentraler som av de respektive offentlige
myndigheter i staten der de befinner seg, er utpekt til å være de første
til å motta og håndtere eCall-anrop til det felles europeiske nødnum-
meret 112. Tilleggsinformasjon (hvis tilgjengelig):O
2.4. Nærmere bestemmelser om databehandling
2.4.1.Det 112-baserte eCall-systemet i kjøretøyet er utformet på en slik
måte at dataene i systemets minne ikke er tilgjengelige utenfor syste-
met før det utløses et eCall-anrop. Tilleggskommentarer (hvis dette
finnes):O
2.4.2.Det 112-baserte eCall-systemet i kjøretøyet er utformet på en slik
måte at det ikke kan spores, og ikke er gjenstand for vedvarende spo-
ring ved normal drift. Tilleggskommentarer (hvis dette finnes):O
2.4.3.Det 112-baserte eCall-systemet i kjøretøyet er utformet på en slik
måte at dataene i systemets internminne fjernes automatisk og fort-
løpende.O
2.4.3.1.Kjøretøyets lokaliseringsopplysninger overskrives fortløpende i sys-
temets internminne, slik at det aldri er lagret flere oppdaterte plasse-
ringer enn de tre siste, som er nødvendige for at systemet kan fungere
normalt.O
1 .3 Nødassistanse
52

ADVARSEL!
Forholdsregler for dobbelt
låsesystem
Aktiver aldri dobbelt låsesystem når det
er personer i bilen, for da kan ikke
lenger dørene åpnes fra bilens innside.
1.4.3 Alarm*
*Utstyrsavhengig
Alarmen avgir lys og lyd for å varsle om
innbrudd.
Alarmen utløses i situasjonene angitt
nedenfor når den er aktivert:
• En låst dør låses opp eller åpnes på
annen måte enn ved å bruke
inngangsfunksjonen eller
fjernkontrollen. (Dørene låses
automatisk igjen.)
• Panseret åpnes.
• Innbruddssensoren registrerer at noe
beveger seg inne i bilen. (En
inntrenger kommer inn i bilen.)
• Bil med hellingsføler: hellingsføleren
registrerer en endring i bilens helling.
• Biler med ruteknusingsføler: Ett av
vinduene er ødelagt.
Stille inn / Avbryte / Stoppe
alarmsystemet
Kontrollpunkter før bilen låses
For å forhindre utilsiktet utløsing av
alarmen og tyveri av bilen bør du
kontrollere følgende.
• Ingen befinner seg inne i bilen.
• Vinduene er lukket før alarmen
aktiveres.
• Det ligger ikke igjen verdifulle
gjenstander eller andre personlige
ting i bilen.Innstilling
Lukk dørene og panseret, og lås alle
dørene med inngangsfunksjonen eller
fjernkontrollen. Systemet aktiveres
automatisk etter 30 sekunder.
Sikkerhetsindikatorlampen går fra
konstant lys til blinkende lys når systemet
aktiveres.
Avbryte eller stoppe
Gjør ett av følgende tiltak for å deaktivere
eller stoppe alarmen.
• Lås opp dørene med
inngangsfunksjonen eller den
trådløse fjernkontrollen.
• Start EV-systemet. (Alarmen
deaktiveres eller stoppes etter noen
sekunder.)
Systemvedlikehold
Bilen har et vedlikeholdsfritt
alarmsystem.
Utløsing av alarmen
Alarmen kan utløses i følgende
situasjoner: (Alarmsystemet deaktiveres
når alarmen stanses.)
• Dørene låses opp med den mekaniske
nøkkelen.
1 .4 Tyverisikringssystem
56

• En person inne i bilen åpner en dør
eller panseret, eller låser opp bilen
med en innvendig låseknapp.
• 12-voltsbatteriet kobles fra.
(→s. 433)
Alarmdrevet dørlås
I følgende tilfeller, avhengig av
situasjonen, kan døren låses automatisk
for å hindre feil inngang i bilen:
• Når en person som er igjen i bilen,
låser opp døren og alarmen aktiveres.
• Når alarmen aktiveres, låser en person
som er igjen i bilen opp døren.
• Når du lader eller skifter ut
12-voltsbatteriet.
OBS
Slik sikrer du at systemet fungerer
som det skal
Systemet må ikke endres eller fjernes.
Hvis det er gjort endringer i systemet
eller det er fjernet, er det ikke sikkert at
systemet vil fungere som det skal.Innbruddssensor (utstyrsavhengig) og
hellingsføler (utstyrsavhengig)
Innbruddssensor og hellingsføler
•
Innbruddssensoren registrerer
inntrengere eller bevegelse inne i bilen.
• Hellingsføleren registrerer endringer i
bilens helling, for eksempel når bilen
taues bort.
Systemet er konstruert for å avskrekke
og forhindre biltyveri, men kan ikke
garantere absolutt sikkerhet mot alle
typer innbrudd.
Aktivere innbruddssensoren og
hellingsføleren
Innbruddssensoren og hellingsføleren
aktiveres automatisk når alarmen
aktiveres. (→s. 56)
Kansellere innbruddssensoren og
hellingsføleren
Hvis kjæledyr eller gjenstander som beve-
ger på seg, etterlates i bilen, må du deak-
tivere innbruddssensoren og helling-
sføleren før du aktiverer alarmen, siden
disse utløses av bevegelse inne i bilen.
1. Slå av tenningsbryteren.
2. Trykk på kanselleringsbryteren for
innbruddssensoren og
hellingsføleren.
Trykk på bryteren en gang til for å
aktivere innbruddssensoren og
hellingsføleren igjen.
Hver gang inntrengningssensoren og
vinkelsensoren kanselleres/stilles inn,
vises en melding på multiinformas-
jonsdisplayet på instrumentpanelet.
1 .4 Tyverisikringssystem
57
1
SIKKERHET

Kansellere og automatisk aktivere
innbruddssensoren og hellingsføleren
på nytt
• Alarmen vil fremdeles være aktivert
selv om innbruddssensoren og
hellingsføleren er kansellert.
• Når innbruddssensoren og
hellingsføleren er kansellert, kan du
koble disse inn igjen ved å trykke på
tenningsbryteren eller låse opp
dørene med inngangsfunksjonen
(utstyrsavhengig) eller den trådløse
fjernkontrollen.
• Innbruddssensoren og hellingsføleren
vil automatisk aktiveres igjen når
alarmsystemet aktiveres på nytt.
• Innbruddssensoren vil automatisk
kanselleres når det fjernstyrte
klimaanlegget aktiveres.
Forhold som har betydning for
innbruddssensoren
Føleren kan utløse alarmen i
situasjonene nevnt nedenfor:
• Det finnes personer eller kjæledyr
inne i bilen.
• Et vindu er åpent.
Hvis dette er tilfellet, kan føleren
reagere på følgende:
– Vind eller bevegelse fra objekter
som løv eller insekter inne i bilen
– Ultralydbølger fra utstyr som
innbruddssensorer fra andre biler
– Bevegelse fra mennesker utenfor
bilen• Ustabile gjenstander i bilen, for
eksempel hengende gjenstander eller
klær som henger i kleskrokene.
• Bilen er parkert på et sted med meget
kraftige vibrasjoner eller mye støy, for
eksempel en garasje.
• Is eller snø fjernes fra bilen slik at den
utsettes for gjentatte støt og
vibrasjoner.
1 .4 Tyverisikringssystem
58

• Bilen befinner seg i en vaskehall
(automatisk eller høytrykk).
• Bilen blir utsatt for støt, som hagl,
lynnedslag eller andre gjentatte støt
eller vibrasjoner.
Forhold som har betydning for
hellingsføleren
Føleren kan utløse alarmen i
situasjonene nevnt nedenfor:
• Bilen fraktes på ferge, tilhenger, tog
e.l.
• Bilen parkeres i et parkeringshus.
• Bilen befinner seg på en bilvask som
beveger bilen.
• Lufttrykket synker i ett eller flere av
dekkene.
• Bilen jekkes opp.
• Jordskjelv eller veien synker.
• Last legges på eller fjernes fra
takgrinden.
OBS
For å sikre at innbruddssensoren
fungerer korrekt
• Ikke spray luftfriskere eller andre
produkter direkte på følerhullene.
OBS(Fortsettelse)
• Unngå å ta på eller dekke til følerne,
da dette kan føre til at
følerfunksjonen forstyrres.
• Montering av annet tilbehør enn
originale Toyota-deler eller
oppbevaring av gjenstander mellom
førersetet og passasjersetet foran
kan redusere registreringsevnen.
• Innbruddssensoren kan kanselleres
når den elektroniske nøkkelen er nær
bilen.
1 .4 Tyverisikringssystem
59
1
SIKKERHET

4.1 Informasjon om nøkler
4.1.1 Nøkler
Nøkkeltyper
Nøklene vist nedenfor leveres med bilen.
AElektroniske nøkler
• Betjene smart inngangs- og
startsystem (→s. 156)
• Betjener fjernkontrollfunksjonen
• Betjene det fjernstyrte
klimaanlegget (→s. 338)
BMekaniske nøkler
CNøkkelnummerplate
NÃ¥r du reiser med fly
Når du tar med deg en elektronisk nøkkel
på flyet, må du passe på at du ikke trykker
på noen av knappene på nøkkelen når du
er inne i flykabinen. Hvis du har med deg
en elektronisk nøkkel i en veske eller
lignende, må du passe på at knappene
ikke kan trykkes inn. Hvis du trykker på en
av knappene, kan den elektroniske
nøkkelen avgi radiobølger som kan
påvirke driften av flyet.
Utladet batteri i den elektroniske
nøkkelen
• Normal levetid for batteriet er 1 til 2
Ã¥r.
• Hvis strømnivået i batteriet er lavt, vil
du høre en alarm i kupeen når
EV-systemet stopper.
• Reduser utlading av nøkkelbatteriet
når den elektroniske nøkkelen ikkeskal brukes i lange perioder, ved å
sette den i batterisparingsmodus.
(→s. 158)
• Den elektroniske nøkkelen sender ut
radiobølger kontinuerlig, derfor
tappes batteriet selv om nøkkelen ikke
brukes. Følgende symptomer er en
indikasjon på at batteriet i den
elektroniske nøkkelen er i ferd med å
gå tomt. Skift batteriet hvis det er
nødvendig. (→s. 395)
– Smart inngangs- og startsystemet
eller fjernkontrollen virker ikke.
– Registreringsområdet blir mindre.
– Lysdioden på nøkkelen lyser ikke.
Du kan skifte batteriet selv (→s. 395).
Ettersom det er en fare for at den
elektroniske nøkkelen kan bli ødelagt,
anbefales det at bytte utføres av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Unngå hurtig utlading ved å sørge for
at nøkkelen ikke oppbevares innen
1 meter fra elektriske apparater som
produserer et magnetfelt:
– TV-er
– Datamaskiner
– Mobiltelefoner, trådløse telefoner
og batteriladere
– Mobiltelefoner eller trådløse
telefoner på lading
– Bordlamper
– Induksjonskomfyrer
Skifte batteriet
→s. 395
Bekreftelse på det registrerte
nøkkelnummeret
Antall nøkler som allerede er registrert
på bilen kan bekreftes. Be en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted
om mer informasjon.
4.1 Informasjon om nøkler
138

Oppbevar den mekaniske nøkkelen
sammen med den elektroniske nøkkelen.
Hvis batteriet i den elektroniske nøkkelen
er utladet eller inngangsfunksjonen ikke
virker som den skal, trenger du den
mekaniske nøkkelen. (→s. 429)
Hvis du mister de mekaniske nøklene
→s. 429
Hvis feil nøkkel brukes
Nøkkelsylinderen roterer fritt for å isolere
den innvendige mekanismen.
4.2 Åpne, lukke og låse
dørene
4.2.1 Sidedører
Låse og låse opp dørene fra utsiden
Smart inngangs- og startsystem
Bær den elektroniske nøkkelen for å
aktivere denne funksjonen.
1. Ta tak i håndtaket i førerdøren eller
bakdøren (noen modeller) for å låse
opp dørene.
*
Pass på at du berører føleren på
baksiden av håndtaket.
Dørene kan ikke låses opp de første
3 sekundene etter at de er låst.
2. Berør låseføleren (det lille innrykket
på siden av dørhåndtaket) for å låse
alle dørene.
Kontroller at døren er låst skikkelig.
*Innstillingene for opplåsing av dørene
kan endres.
Fjernkontroll
1. Låser alle dørene
Kontroller at døren er låst skikkelig.
Trykk og hold inne for å lukke
vinduene.
*
2. Låser opp alle dørene
Trykk og hold inne for å åpne
vinduene.
*
*
Disse innstillingene må tilpasses av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Stille inn døråpningsfunksjonen
Det er mulig å stille inn hvilke dører
inngangsfunksjonen låser opp med
fjernkontrollen.
1. Slå av tenningsbryteren.
2. Kanseller innbruddssensoren og
hellingsføleren på alarmsystemet for
å hindre uønsket utløsing av alarmen
under endring av innstillingene.
(utstyrsavhengig) (→s. 57)
4.1 Informasjon om nøkler
140

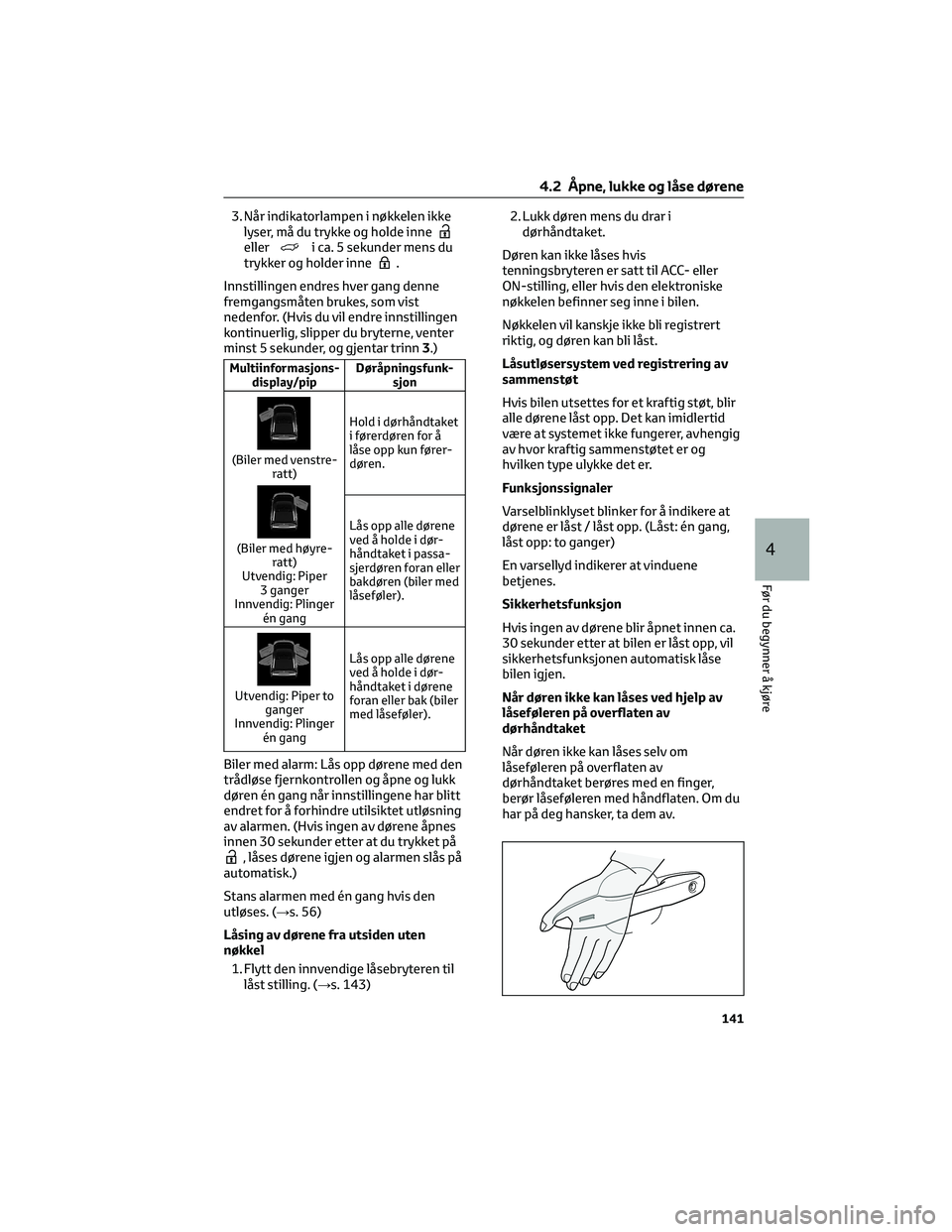

3. Når indikatorlampen i nøkkelen ikke
lyser, må du trykke og holde inne
elleri ca. 5 sekunder mens du
trykker og holder inne.
Innstillingen endres hver gang denne
fremgangsmåten brukes, som vist
nedenfor. (Hvis du vil endre innstillingen
kontinuerlig, slipper du bryterne, venter
minst 5 sekunder, og gjentar trinn3.)
Multiinformasjons-
display/pipDøråpningsfunk-
sjon
(Biler med venstre-
ratt)
(Biler med høyre-
ratt)
Utvendig: Piper
3 ganger
Innvendig: Plinger
én gangHold i dørhåndtaket
i førerdøren for å
låse opp kun fører-
døren.
Lås opp alle dørene
ved å holde i dør-
håndtaket i passa-
sjerdøren foran eller
bakdøren (biler med
låseføler).
Utvendig: Piper to
ganger
Innvendig: Plinger
én gangLås opp alle dørene
ved å holde i dør-
håndtaket i dørene
foran eller bak (biler
med låseføler).
Biler med alarm: Lås opp dørene med den
trådløse fjernkontrollen og åpne og lukk
døren én gang når innstillingene har blitt
endret for å forhindre utilsiktet utløsning
av alarmen. (Hvis ingen av dørene åpnes
innen 30 sekunder etter at du trykket på
, låses dørene igjen og alarmen slås på
automatisk.)
Stans alarmen med én gang hvis den
utløses. (→s. 56)
Låsing av dørene fra utsiden uten
nøkkel
1. Flytt den innvendige låsebryteren til
låst stilling. (→s. 143)2. Lukk døren mens du drar i
dørhåndtaket.
Døren kan ikke låses hvis
tenningsbryteren er satt til ACC- eller
ON-stilling, eller hvis den elektroniske
nøkkelen befinner seg inne i bilen.
Nøkkelen vil kanskje ikke bli registrert
riktig, og døren kan bli låst.
Låsutløsersystem ved registrering av
sammenstøt
Hvis bilen utsettes for et kraftig støt, blir
alle dørene låst opp. Det kan imidlertid
være at systemet ikke fungerer, avhengig
av hvor kraftig sammenstøtet er og
hvilken type ulykke det er.
Funksjonssignaler
Varselblinklyset blinker for å indikere at
dørene er låst / låst opp. (Låst: én gang,
låst opp: to ganger)
En varsellyd indikerer at vinduene
betjenes.
Sikkerhetsfunksjon
Hvis ingen av dørene blir åpnet innen ca.
30 sekunder etter at bilen er låst opp, vil
sikkerhetsfunksjonen automatisk låse
bilen igjen.
Når døren ikke kan låses ved hjelp av
låseføleren på overflaten av
dørhåndtaket
Når døren ikke kan låses selv om
låseføleren på overflaten av
dørhåndtaket berøres med en finger,
berør låseføleren med håndflaten. Om du
har på deg hansker, ta dem av.
4.2 Åpne, lukke og låse dørene
141
4
Før du begynner å kjøre
