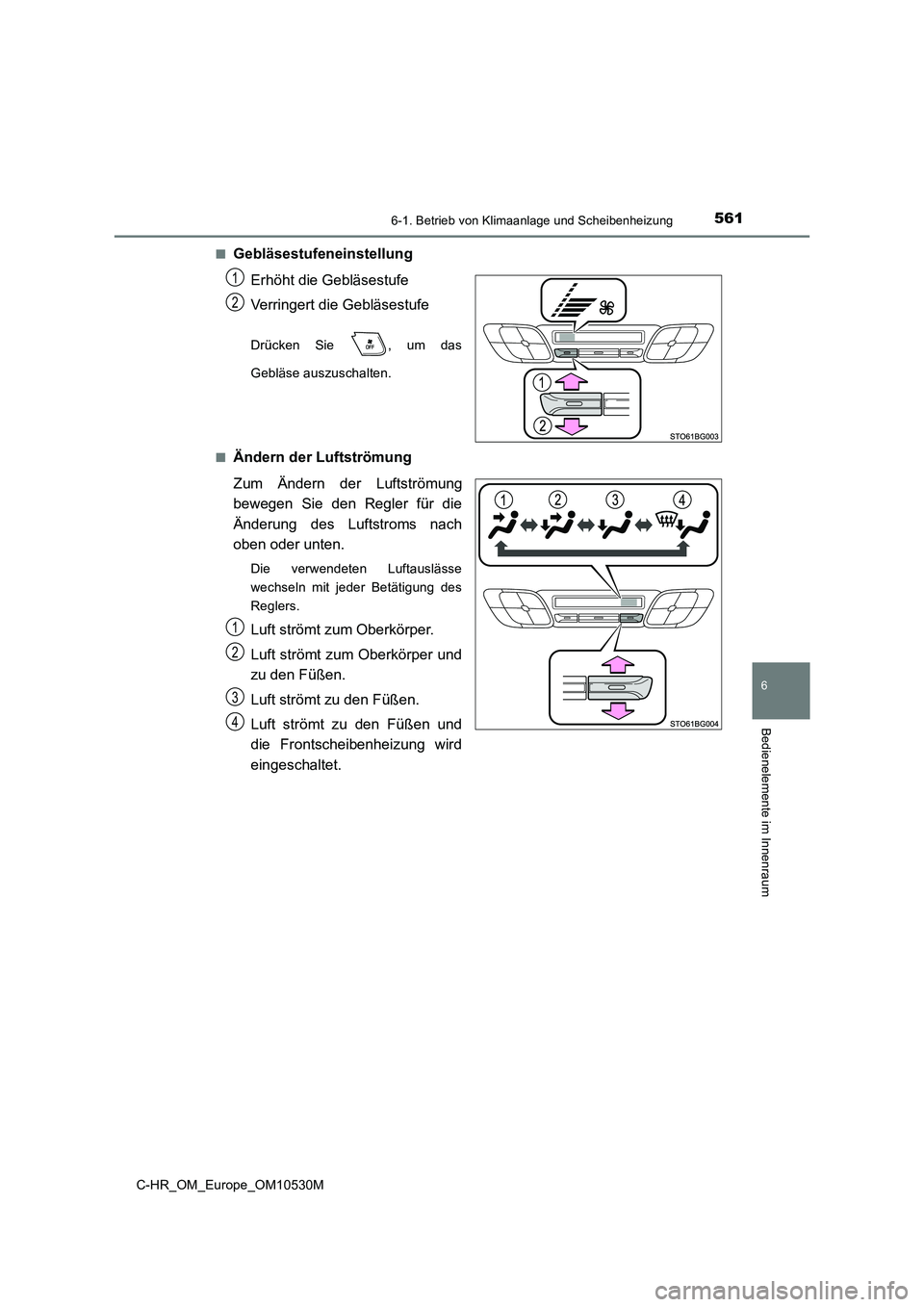

5616-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
■Gebläsestufeneinstellung
Erhöht die Gebläsestufe
Verringert die Gebläsestufe
Drücken Sie , um das
Gebläse auszuschalten.
■Ändern der Luftströmung
Zum Ändern der Luftströmung
bewegen Sie den Regler für die
Änderung des Luftstroms nach
oben oder unten.
Die verwendeten Luftauslässe
wechseln mit jeder Betätigung des
Reglers.
Luft strömt zum Oberkörper.
Luft strömt zum Oberkörper und
zu den Füßen.
Luft strömt zu den Füßen.
Luft strömt zu den Füßen und
die Frontscheibenheizung wird
eingeschaltet.
1
2
1
2
3
4

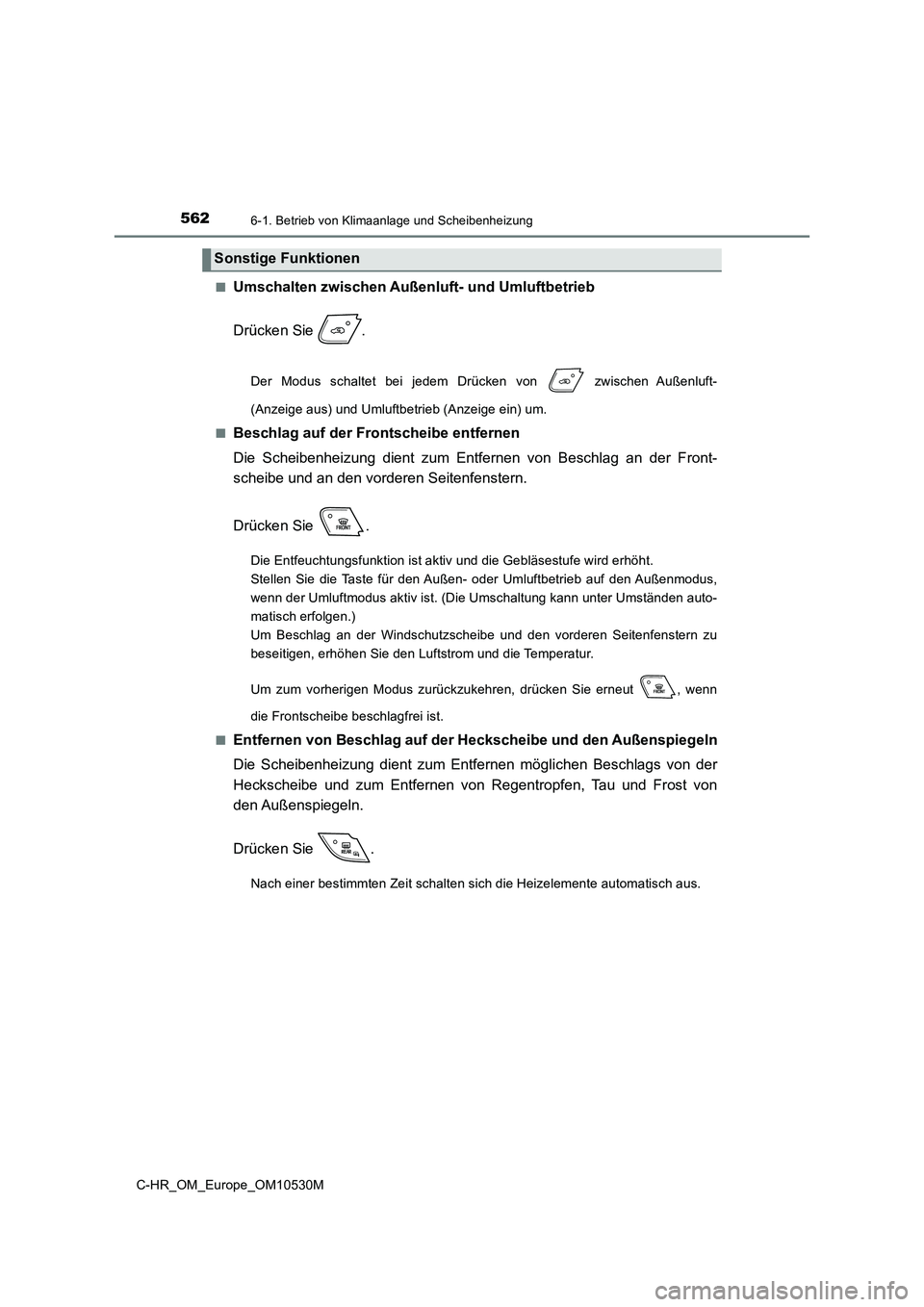

5626-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drücken Sie .
Der Modus schaltet bei jedem Drücken von zwischen Außenluft-
(Anzeige aus) und Umluftbetrieb (Anzeige ein) um.
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Drücken Sie .
Die Entfeuchtungsfunktion ist aktiv und die Gebläsestufe wird erhöht.
Stellen Sie die Taste für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist. (Die Umschaltung kann unter Umständen auto-
matisch erfolgen.)
Um Beschlag an der Windschutzscheibe und den vorderen Seitenfenstern zu
beseitigen, erhöhen Sie den Luftstrom und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut , wenn
die Frontscheibe beschlagfrei ist.
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Sonstige Funktionen

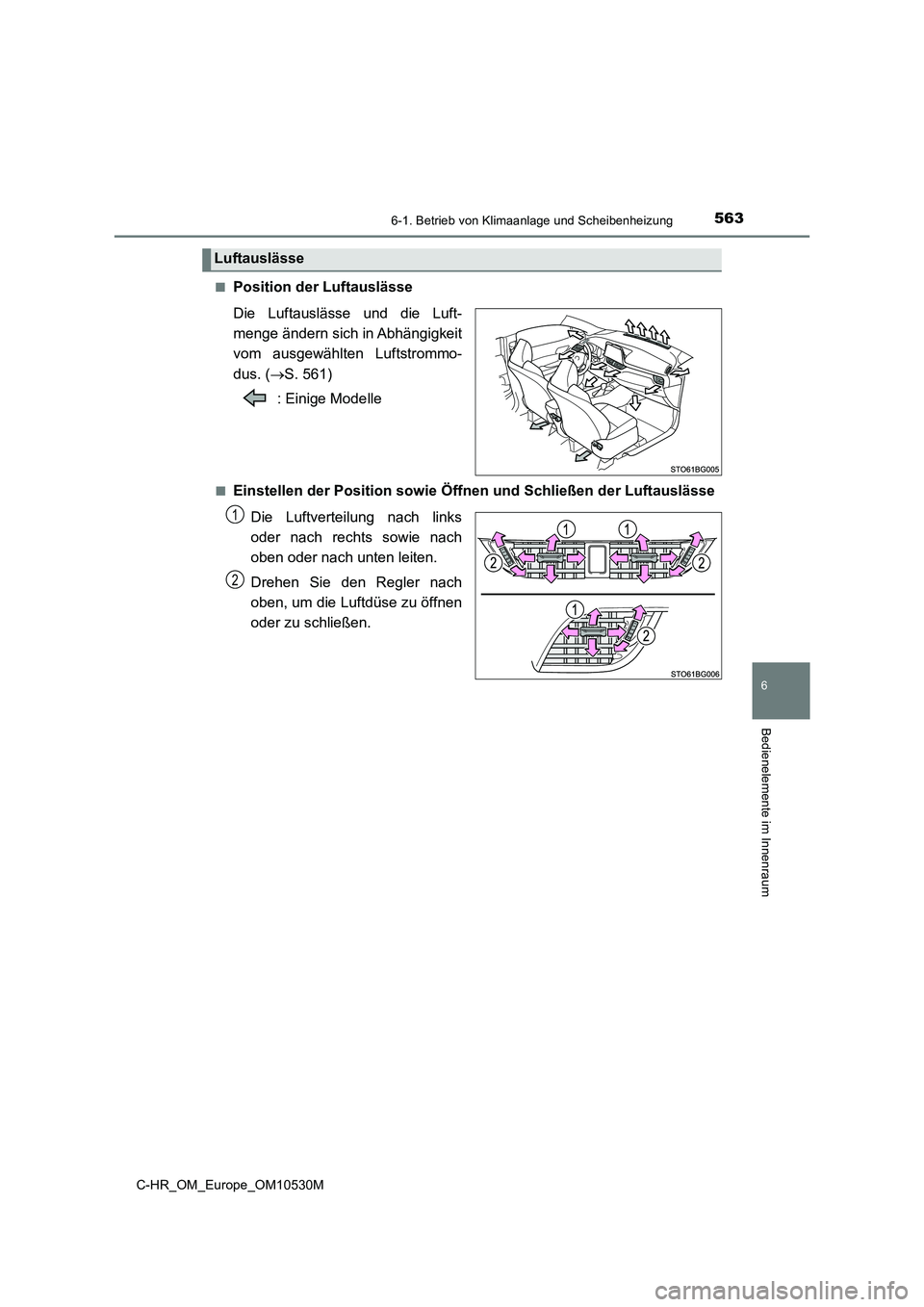

5636-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M■
Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus. (
S. 561)
: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Die Luftverteilung nach links
oder nach rechts sowie nach
oben oder nach unten leiten.
Drehen Sie den Regler nach
oben, um die Luftdüse zu öffnen
oder zu schließen.
Luftauslässe
1
2

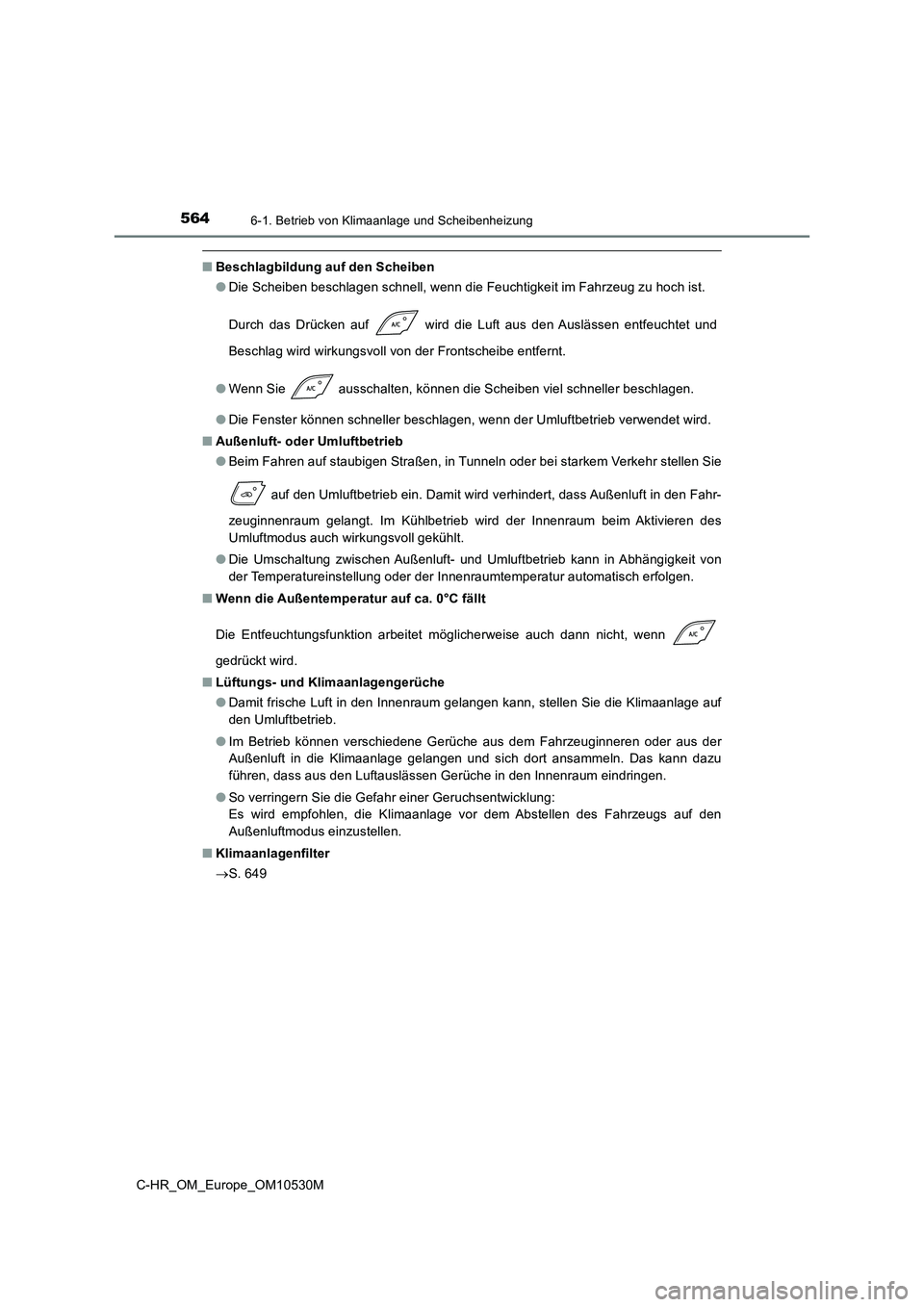

5646-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M
■Beschlagbildung auf den Scheiben
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Drücken auf wird die Luft aus den Auslässen entfeuchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb
● Beim Fahren auf staubigen Straßen, in Tunneln oder bei starkem Verkehr stellen Sie
auf den Umluftbetrieb ein. Damit wird verhindert, dass Außenluft in den Fahr-
zeuginnenraum gelangt. Im Kühlbetrieb wird der Innenraum beim Aktivieren des
Umluftmodus auch wirkungsvoll gekühlt.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb kann in Abhängigkeit von
der Temperatureinstellung oder der Innenraumtemperatur automatisch erfolgen.
■ Wenn die Außentemperatur auf ca. 0°C fällt
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
■ Klimaanlagenfilter
 S. 649

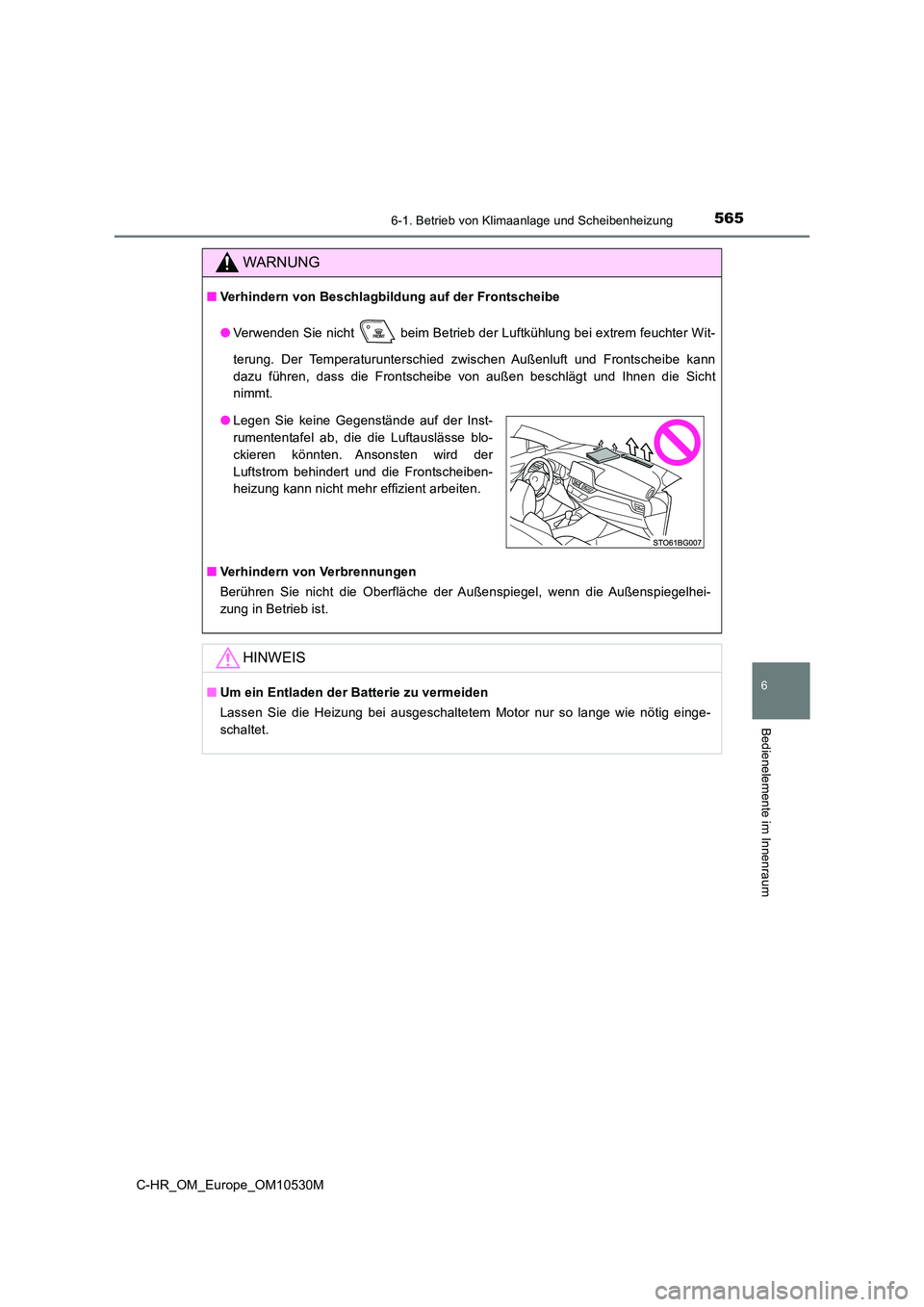

5656-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
WARNUNG
■Verhindern von Beschlagbildung auf der Frontscheibe
● Verwenden Sie nicht beim Betrieb der Luftkühlung bei extrem feuchter Wit-
terung. Der Temperaturunterschied zwischen Außenluft und Frontscheibe kann
dazu führen, dass die Frontscheibe von außen beschlägt und Ihnen die Sicht
nimmt.
■ Verhindern von Verbrennungen
Berühren Sie nicht die Oberfläche der Außenspiegel, wenn die Außenspiegelhei-
zung in Betrieb ist.
HINWEIS
■ Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Heizung bei ausgeschaltetem Motor nur so lange wie nötig einge-
schaltet.
● Legen Sie keine Gegenstände auf der Inst-
rumententafel ab, die die Luftauslässe blo-
ckieren könnten. Ansonsten wird der
Luftstrom behindert und die Frontscheiben-
heizung kann nicht mehr effizient arbeiten.

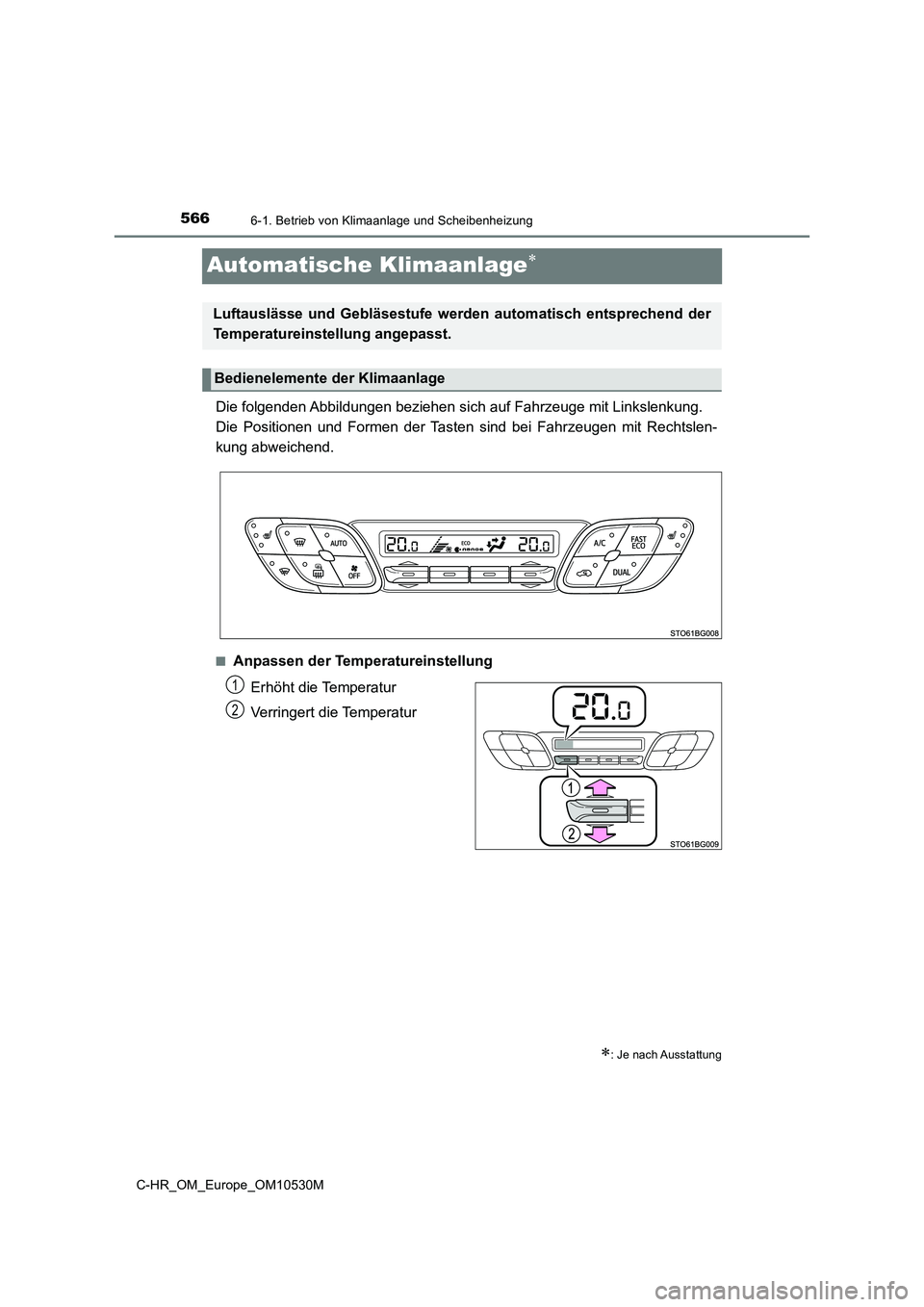

5666-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M
Automatische Klimaanlage
Die folgenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslenkung.
Die Positionen und Formen der Tasten sind bei Fahrzeugen mit Rechtslen-
kung abweichend.
■Anpassen der Temperatureinstellung
Erhöht die Temperatur
Verringert die Temperatur
: Je nach Ausstattung
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage
1
2

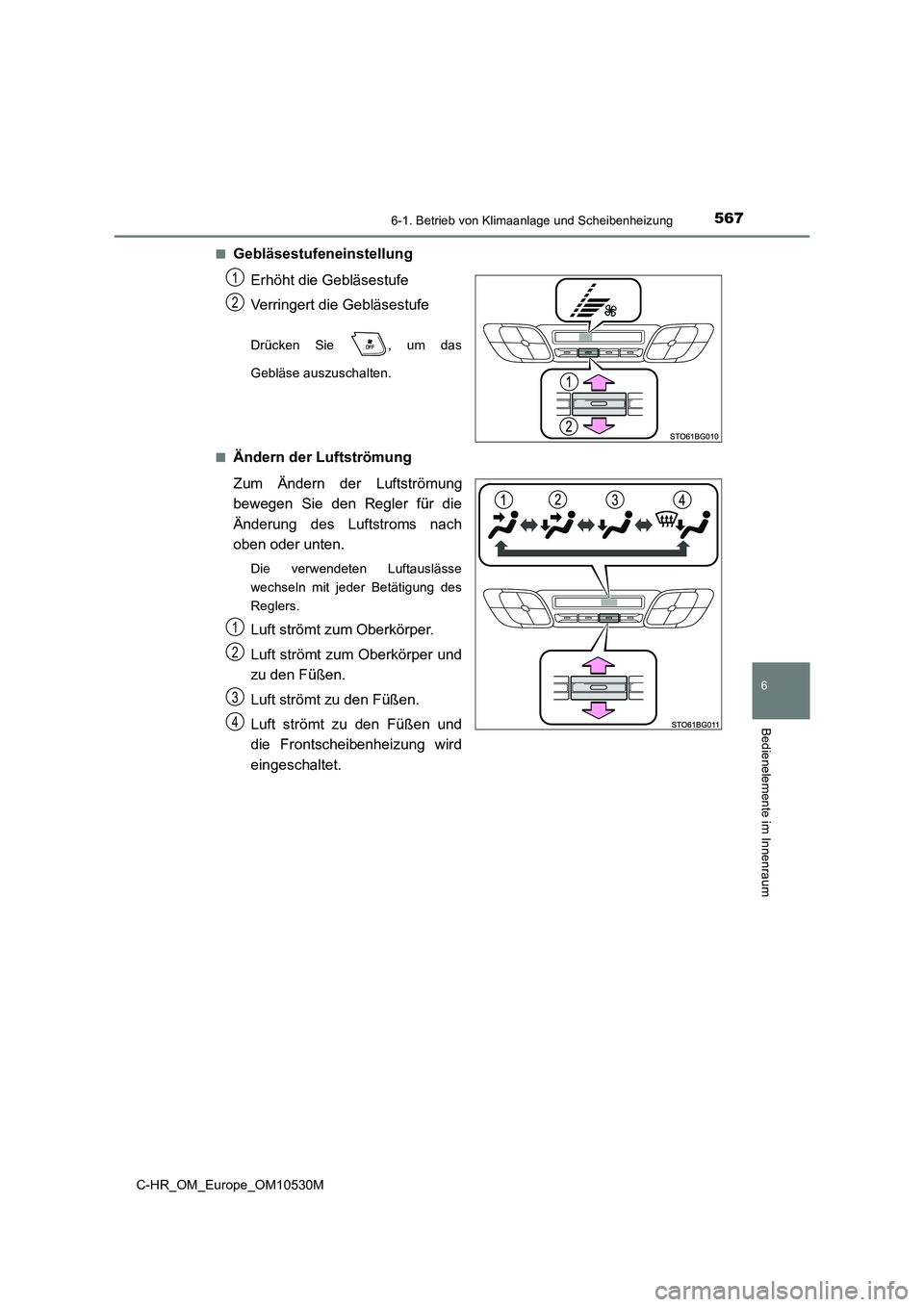

5676-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
■Gebläsestufeneinstellung
Erhöht die Gebläsestufe
Verringert die Gebläsestufe
Drücken Sie , um das
Gebläse auszuschalten.
■Ändern der Luftströmung
Zum Ändern der Luftströmung
bewegen Sie den Regler für die
Änderung des Luftstroms nach
oben oder unten.
Die verwendeten Luftauslässe
wechseln mit jeder Betätigung des
Reglers.
Luft strömt zum Oberkörper.
Luft strömt zum Oberkörper und
zu den Füßen.
Luft strömt zu den Füßen.
Luft strömt zu den Füßen und
die Frontscheibenheizung wird
eingeschaltet.
1
2
1
2
3
4

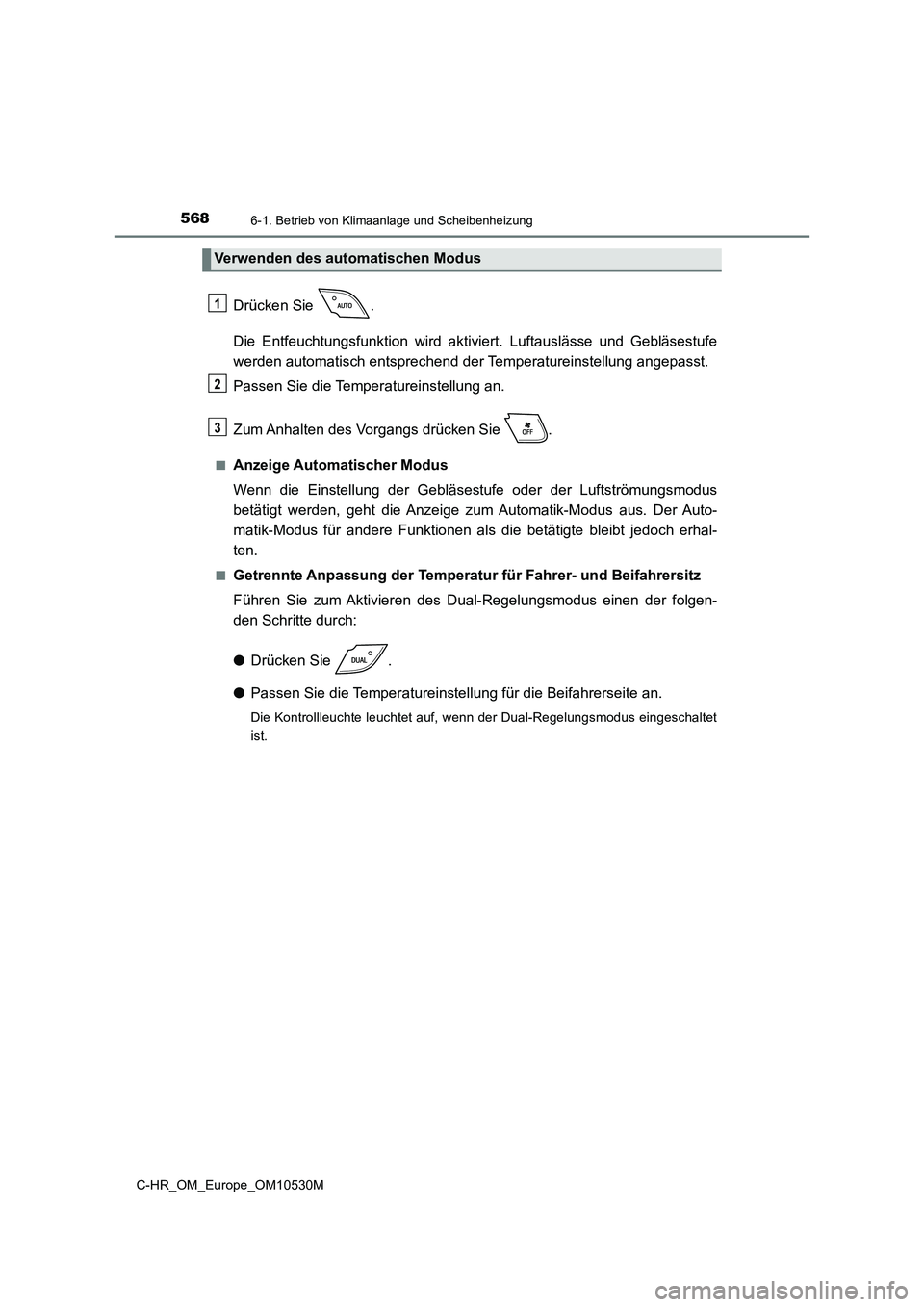

5686-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M
Drücken Sie .
Die Entfeuchtungsfunktion wird aktiviert. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der Temperatureinstellung angepasst.
Passen Sie die Temperatureinstellung an.
Zum Anhalten des Vorgangs drücken Sie .
■Anzeige Automatischer Modus
Wenn die Einstellung der Gebläsestufe oder der Luftströmungsmodus
betätigt werden, geht die Anzeige zum Automatik-Modus aus. Der Auto-
matik-Modus für andere Funktionen als di e betätigte bleibt jedoch erhal-
ten.
■Getrennte Anpassung der Temperatur für Fahrer- und Beifahrersitz
Führen Sie zum Aktivieren des Dual-Regelungsmodus einen der folgen-
den Schritte durch:
● Drücken Sie .
● Passen Sie die Temperatureinstellung für die Beifahrerseite an.
Die Kontrollleuchte leuchtet auf, wenn der Dual-Regelungsmodus eingeschaltet
ist.
Verwenden des automatischen Modus
1
2
3

5696-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drücken Sie .
Der Modus schaltet bei jedem Drücken von zwischen Außenluft-
(Anzeige aus) und Umluftbetrieb (Anzeige ein) um.
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Drücken Sie .
Die Entfeuchtungsfunktion ist aktiv und die Gebläsestufe wird erhöht.
Stellen Sie die Taste für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist. (Die Umschaltung kann unter Umständen auto-
matisch erfolgen.)
Um Beschlag an der Windschutzscheibe und den vorderen Seitenfenstern zu
beseitigen, erhöhen Sie den Luftstrom und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut , wenn
die Frontscheibe beschlagfrei ist.
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Sonstige Funktionen

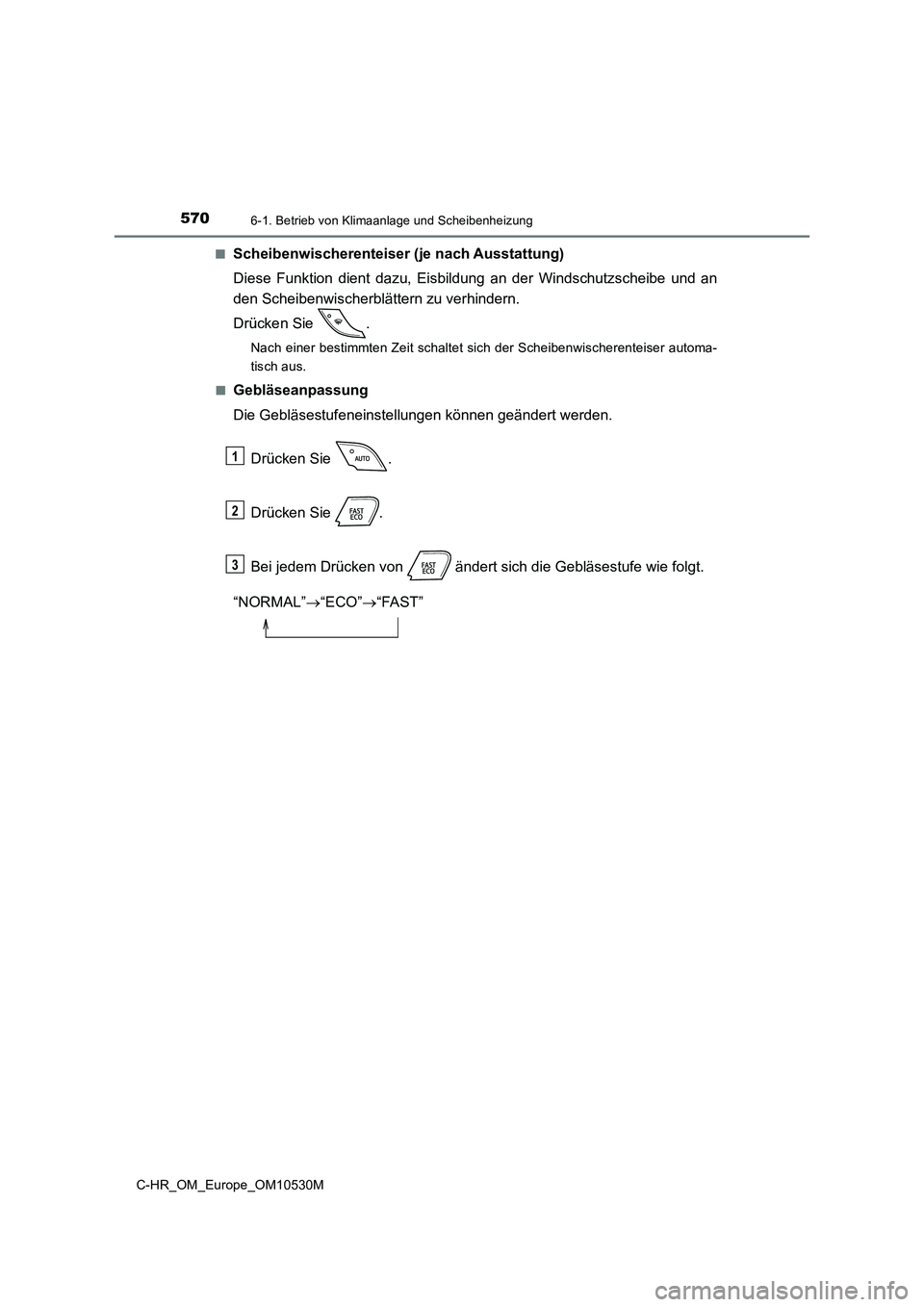

5706-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M■
Scheibenwischerenteiser (je nach Ausstattung)
Diese Funktion dient dazu, Eisbildung an der Windschutzscheibe und an
den Scheibenwischerblättern zu verhindern.
Drücken Sie .
Nach einer bestimmten Zeit schaltet sich der Scheibenwischerenteiser automa-
tisch aus.
■
Gebläseanpassung
Die Gebläsestufeneinstellungen können geändert werden.
Drücken Sie .
Drücken Sie .
Bei jedem Drücken von ändert sich die Gebläsestufe wie folgt.
“NORMAL” “ECO”“FAST”
1
2
3
