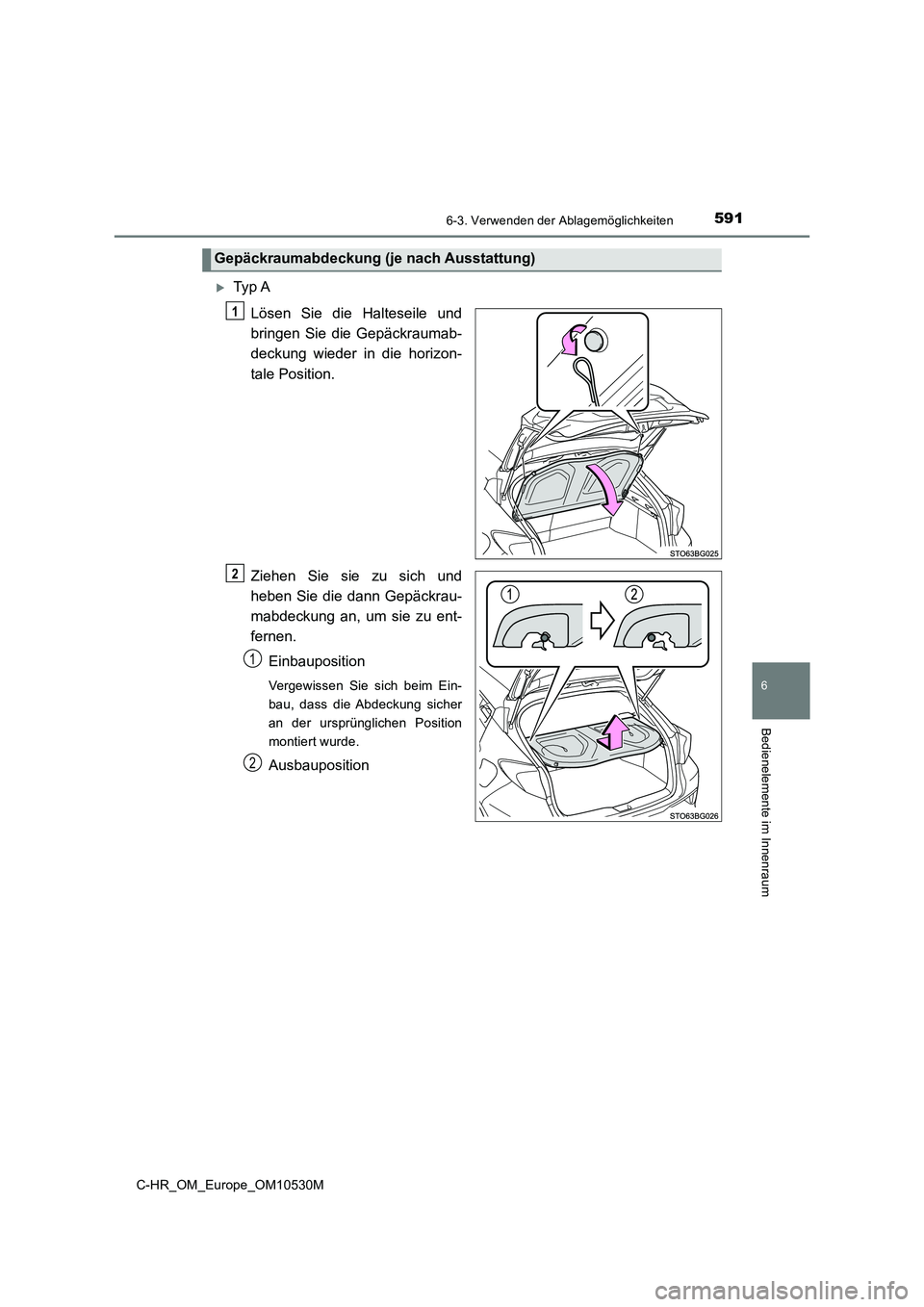

5916-3. Verwenden der Ablagemöglichkeiten
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
Ty p A
Lösen Sie die Halteseile und
bringen Sie die Gepäckraumab-
deckung wieder in die horizon-
tale Position.
Ziehen Sie sie zu sich und
heben Sie die dann Gepäckrau-
mabdeckung an, um sie zu ent-
fernen.
Einbauposition
Vergewissen Sie sich beim Ein-
bau, dass die Abdeckung sicher
an der ursprünglichen Position
montiert wurde.
Ausbauposition
Gepäckraumabdeckung (je nach Ausstattung)
1
2
1
2

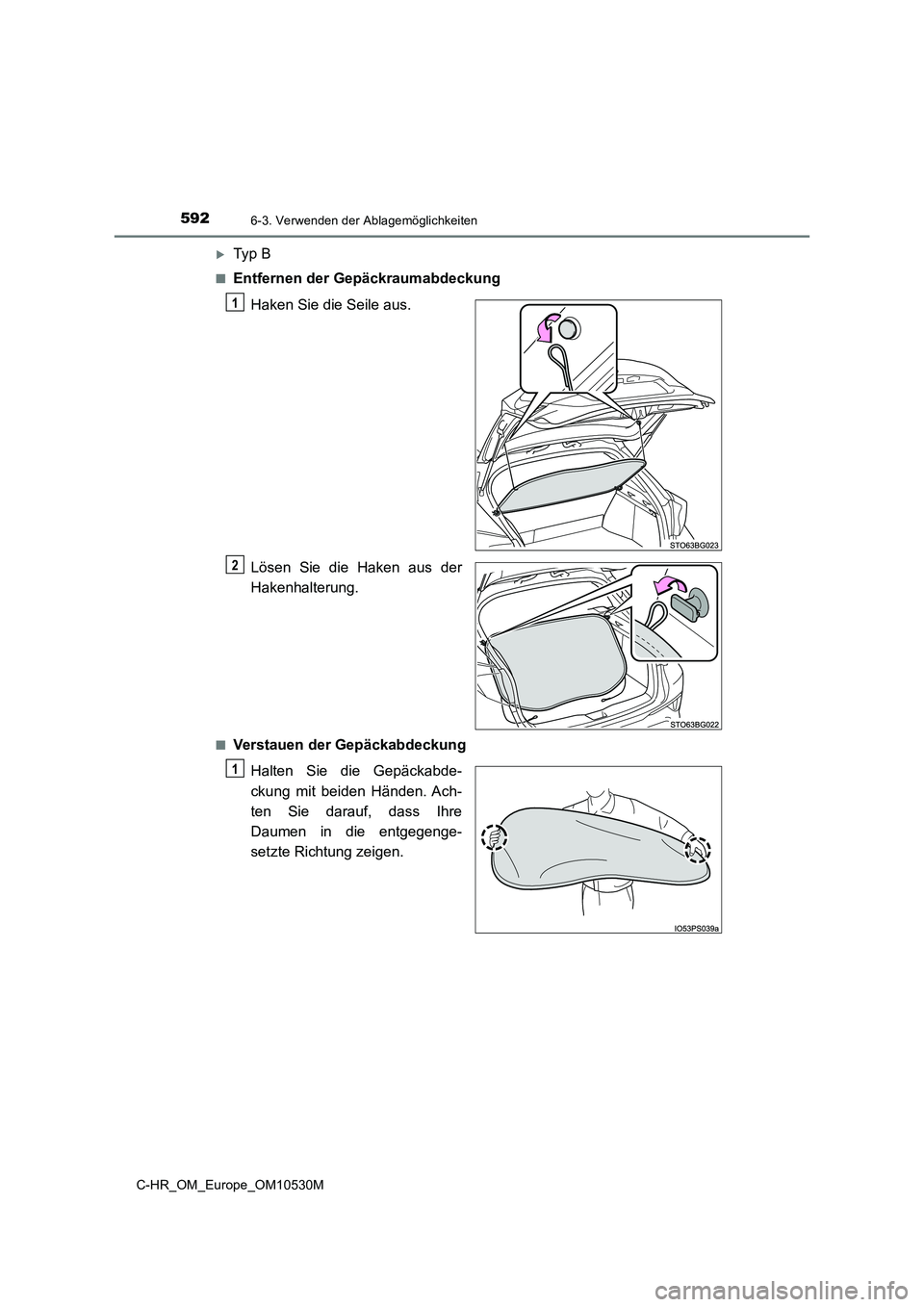

5926-3. Verwenden der Ablagemöglichkeiten
C-HR_OM_Europe_OM10530M
Ty p B
■Entfernen der Gepäckraumabdeckung
Haken Sie die Seile aus.
Lösen Sie die Haken aus der
Hakenhalterung.
■Verstauen der Gepäckabdeckung
Halten Sie die Gepäckabde-
ckung mit beiden Händen. Ach-
ten Sie darauf, dass Ihre
Daumen in die entgegenge-
setzte Richtung zeigen.
1
2
1

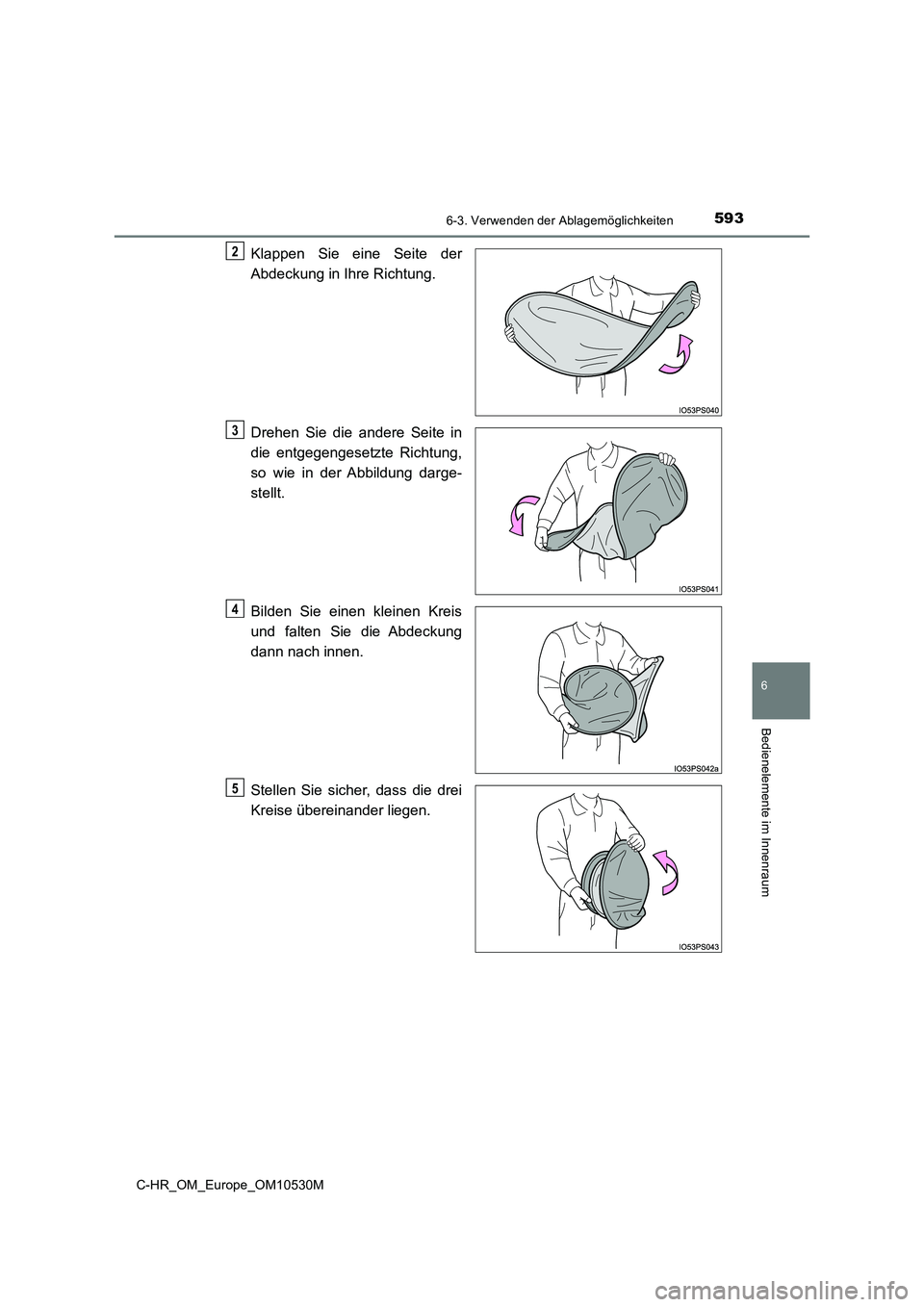

5936-3. Verwenden der Ablagemöglichkeiten
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
Klappen Sie eine Seite der
Abdeckung in Ihre Richtung.
Drehen Sie die andere Seite in
die entgegengesetzte Richtung,
so wie in der Abbildung darge-
stellt.
Bilden Sie einen kleinen Kreis
und falten Sie die Abdeckung
dann nach innen.
Stellen Sie sicher, dass die drei
Kreise übereinander liegen.
2
3
4
5

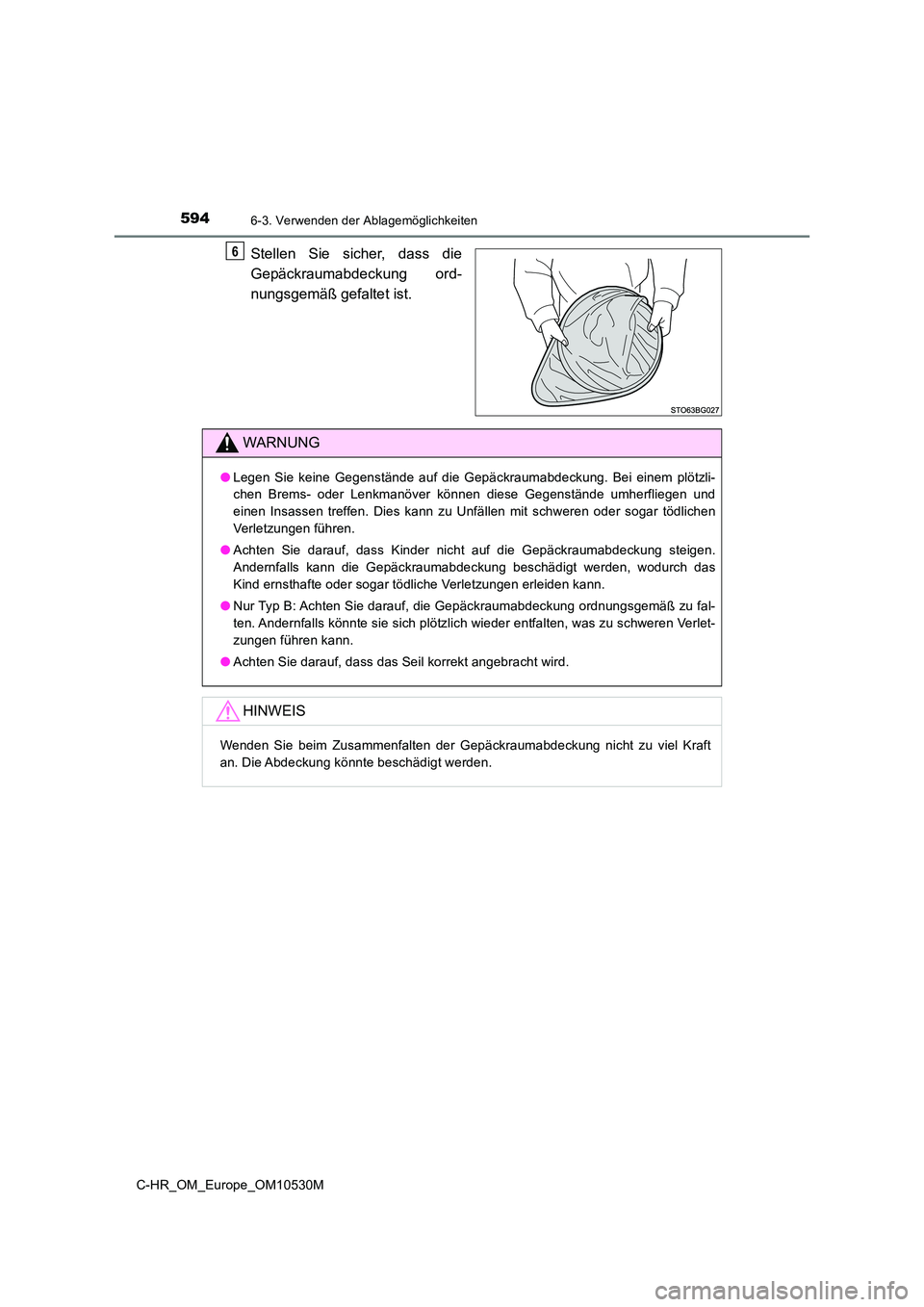

5946-3. Verwenden der Ablagemöglichkeiten
C-HR_OM_Europe_OM10530M
Stellen Sie sicher, dass die
Gepäckraumabdeckung ord-
nungsgemäß gefaltet ist.
6
WARNUNG
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei einem plötzli-
chen Brems- oder Lenkmanöver können diese Gegenstände umherfliegen und
einen Insassen treffen. Dies kann zu Unfällen mit schweren oder sogar tödlichen
Verletzungen führen.
● Achten Sie darauf, dass Kinder nicht auf die Gepäckraumabdeckung steigen.
Andernfalls kann die Gepäckraumabdeckung beschädigt werden, wodurch das
Kind ernsthafte oder sogar tödliche Verletzungen erleiden kann.
● Nur Typ B: Achten Sie darauf, die Gepäckraumabdeckung ordnungsgemäß zu fal-
ten. Andernfalls könnte sie sich plötzlich wieder entfalten, was zu schweren Verlet-
zungen führen kann.
● Achten Sie darauf, dass das Seil korrekt angebracht wird.
HINWEIS
Wenden Sie beim Zusammenfalten der Gepäckraumabdeckung nicht zu viel Kraft
an. Die Abdeckung könnte beschädigt werden.

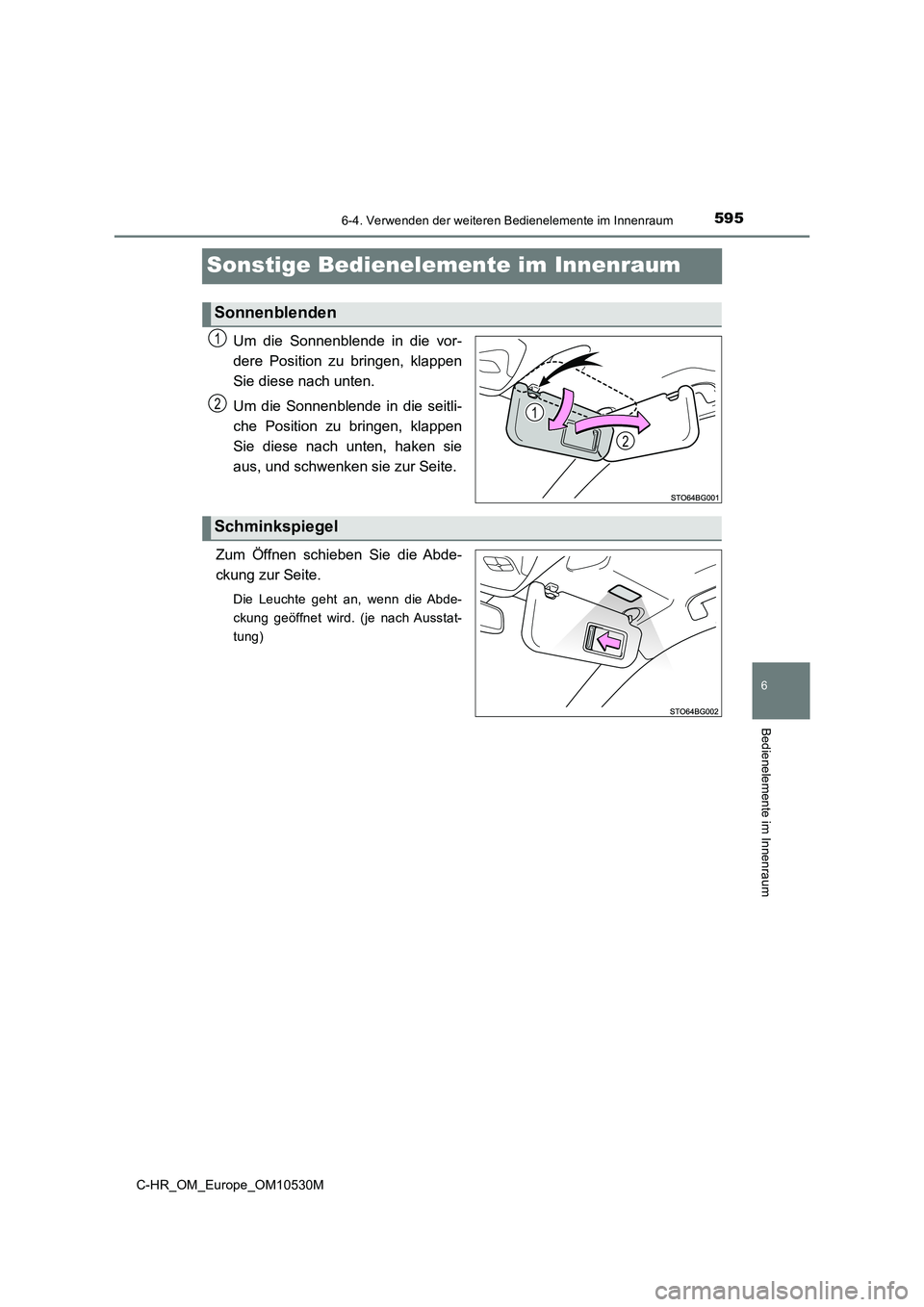

5956-4. Verwenden der weiteren Bedienelemente im Innenraum
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
Sonstige Bedienelemente im Innenraum
Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken sie
aus, und schwenken sie zur Seite.
Zum Öffnen schieben Sie die Abde-
ckung zur Seite.
Die Leuchte geht an, wenn die Abde-
ckung geöffnet wird. (je nach Ausstat-
tung)
Sonnenblenden
2
1
1
2
Schminkspiegel

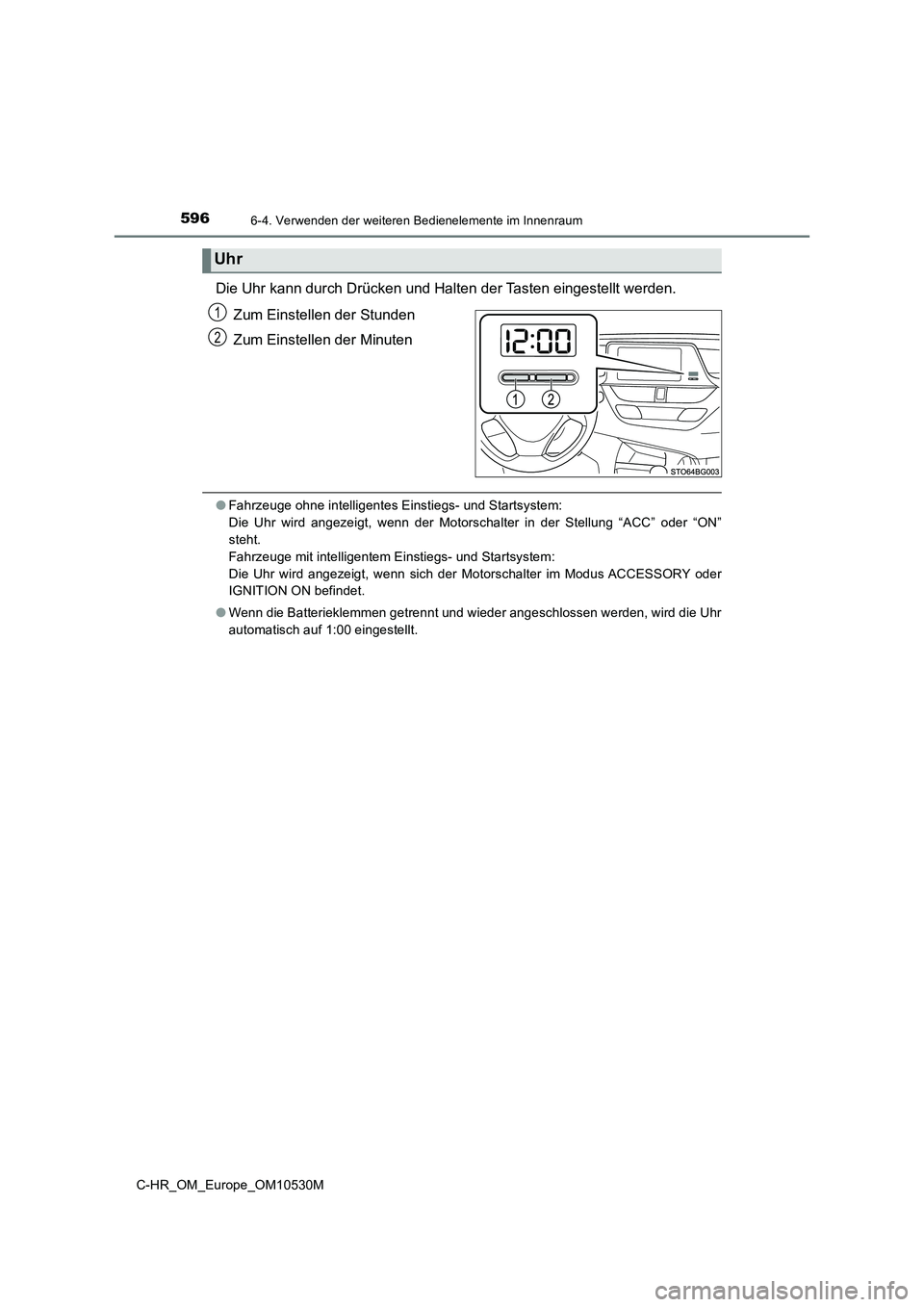

5966-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
Die Uhr kann durch Drücken und Halten der Tasten eingestellt werden.
Zum Einstellen der Stunden
Zum Einstellen der Minuten
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Die Uhr wird angezeigt, wenn der Motorschalter in der Stellung “ACC” oder “ON”
steht.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Die Uhr wird angezeigt, wenn sich der Motorschalter im Modus ACCESSORY oder
IGNITION ON befindet.
● Wenn die Batterieklemmen getrennt und wieder angeschlossen werden, wird die Uhr
automatisch auf 1:00 eingestellt.
Uhr
1
2

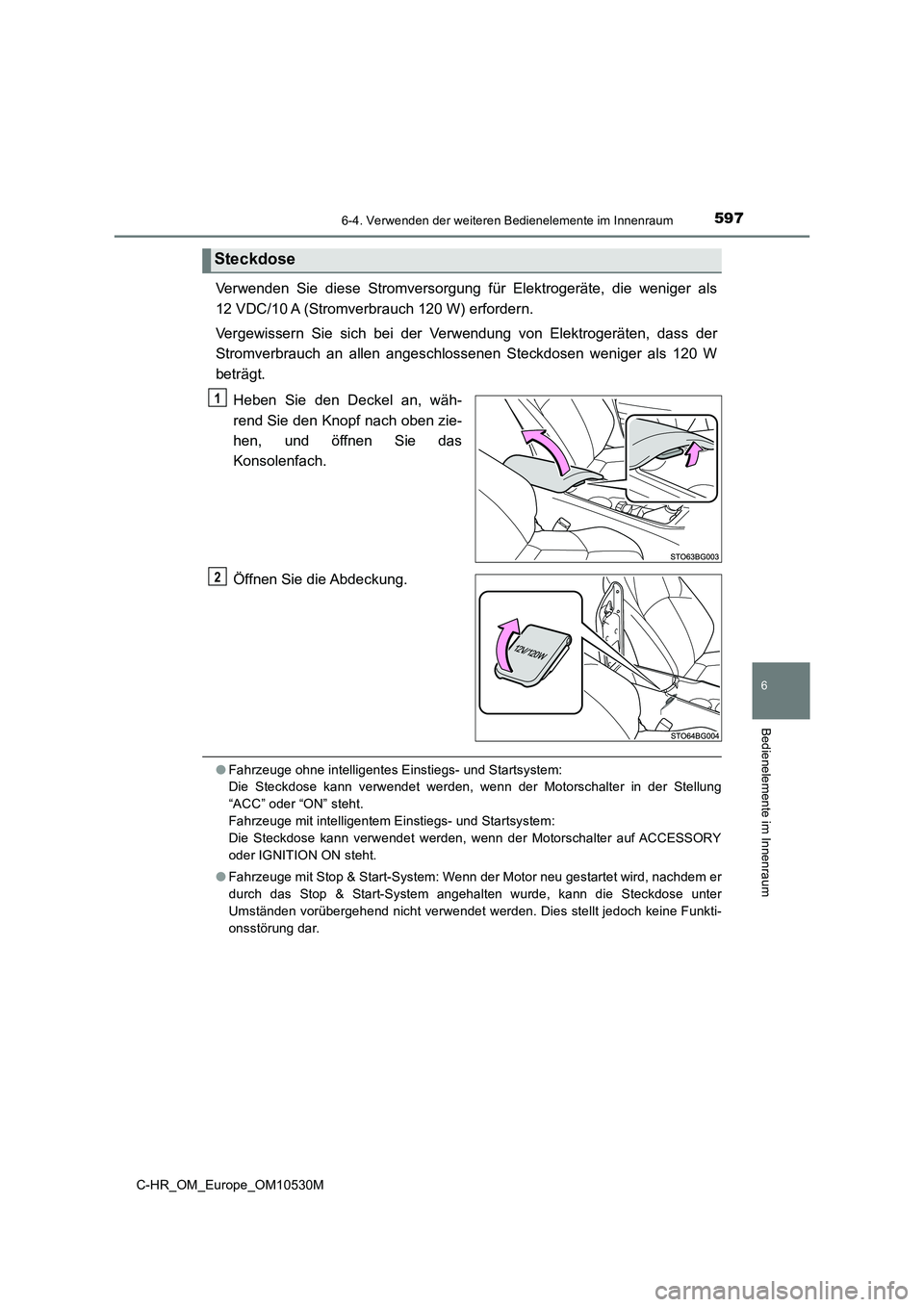

5976-4. Verwenden der weiteren Bedienelemente im Innenraum
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
Verwenden Sie diese Stromversorgung für Elektrogeräte, die weniger als
12 VDC/10 A (Stromverbrauch 120 W) erfordern.
Vergewissern Sie sich bei der Verwendung von Elektrogeräten, dass der
Stromverbrauch an allen angeschlossenen Steckdosen weniger als 120 W
beträgt.
Heben Sie den Deckel an, wäh-
rend Sie den Knopf nach oben zie-
hen, und öffnen Sie das
Konsolenfach.
Öffnen Sie die Abdeckung.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Die Steckdose kann verwendet werden, wenn der Motorschalter in der Stellung
“ACC” oder “ON” steht.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Die Steckdose kann verwendet werden, wenn der Motorschalter auf ACCESSORY
oder IGNITION ON steht.
● Fahrzeuge mit Stop & Start-System: Wenn der Motor neu gestartet wird, nachdem er
durch das Stop & Start-System angehalten wurde, kann die Steckdose unter
Umständen vorübergehend nicht verwendet werden. Dies stellt jedoch keine Funkti-
onsstörung dar.
Steckdose
1
2

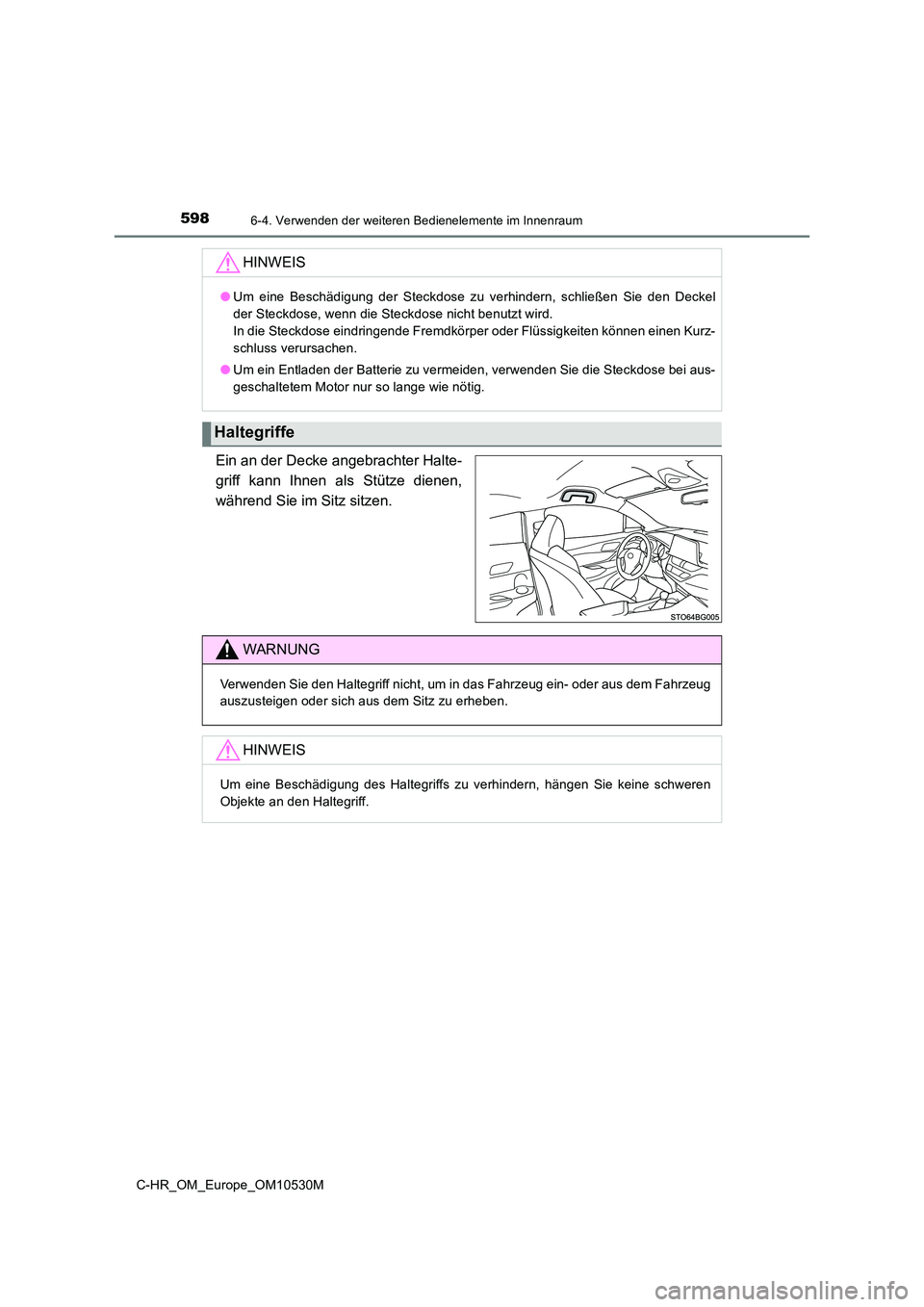

5986-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen,
während Sie im Sitz sitzen.
HINWEIS
● Um eine Beschädigung der Steckdose zu verhindern, schließen Sie den Deckel
der Steckdose, wenn die Steckdose nicht benutzt wird.
In die Steckdose eindringende Fremdkörper oder Flüssigkeiten können einen Kurz-
schluss verursachen.
● Um ein Entladen der Batterie zu vermeiden, verwenden Sie die Steckdose bei aus-
geschaltetem Motor nur so lange wie nötig.
Haltegriffe
WARNUNG
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug
auszusteigen oder sich aus dem Sitz zu erheben.
HINWEIS
Um eine Beschädigung des Haltegriffs zu verhindern, hängen Sie keine schweren
Objekte an den Haltegriff.

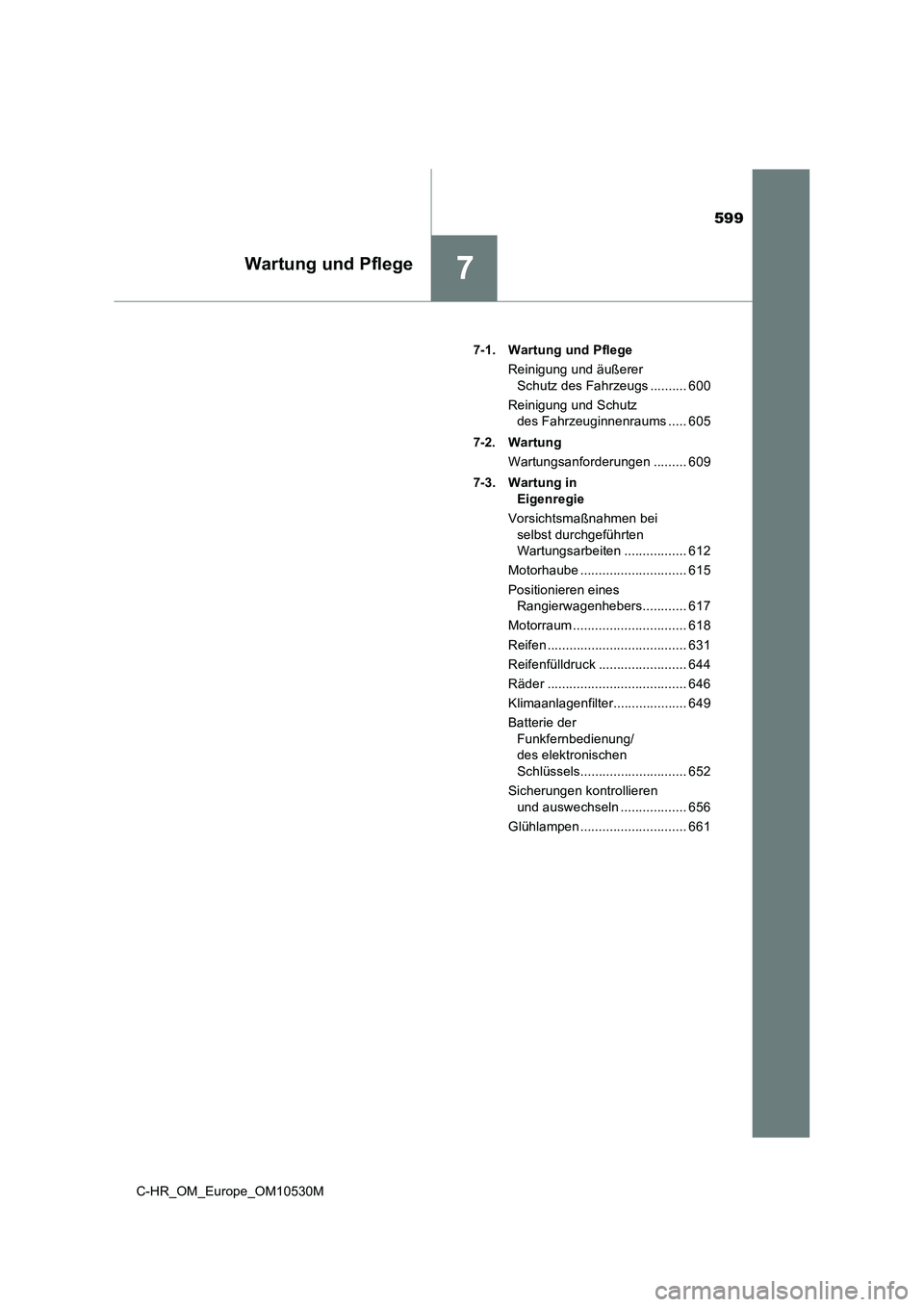

599
7Wartung und Pflege
C-HR_OM_Europe_OM10530M
7-1. Wartung und Pflege
Reinigung und äußerer
Schutz des Fahrzeugs .......... 600
Reinigung und Schutz
des Fahrzeuginnenraums ..... 605
7-2. Wartung
Wartungsanforderungen ......... 609
7-3. Wartung in
Eigenregie
Vorsichtsmaßnahmen bei
selbst durchgeführten
Wartungsarbeiten ................. 612
Motorhaube ............................. 615
Positionieren eines
Rangierwagenhebers............ 617
Motorraum ............................... 618
Reifen ...................................... 631
Reifenfülldruck ........................ 644
Räder ...................................... 646
Klimaanlagenfilter.................... 649
Batterie der
Funkfernbedienung/
des elektronischen
Schlüssels............................. 652
Sicherungen kontrollieren
und auswechseln .................. 656
Glühlampen ............................. 661

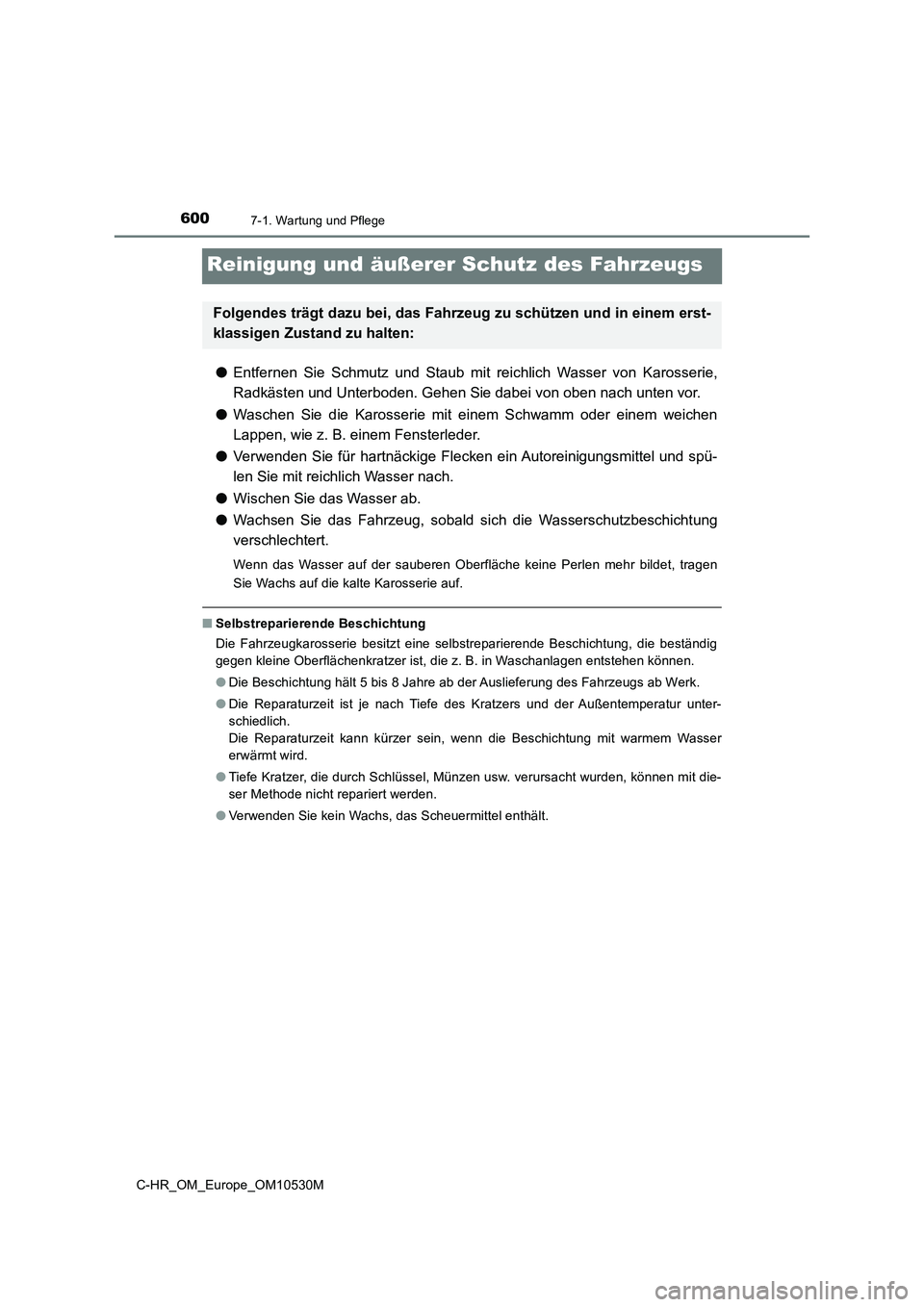

6007-1. Wartung und Pflege
C-HR_OM_Europe_OM10530M
Reinigung und äußerer Schutz des Fahrzeugs
●Entfernen Sie Schmutz und Staub mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Lappen, wie z. B. einem Fensterleder.
● Verwenden Sie für hartnäckige Flecken ein Autoreinigungsmittel und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bildet, tragen
Sie Wachs auf die kalte Karosserie auf.
■ Selbstreparierende Beschichtung
Die Fahrzeugkarosserie besitzt eine selbstreparierende Beschichtung, die beständig
gegen kleine Oberflächenkratzer ist, die z. B. in Waschanlagen entstehen können.
● Die Beschichtung hält 5 bis 8 Jahre ab der Auslieferung des Fahrzeugs ab Werk.
● Die Reparaturzeit ist je nach Tiefe des Kratzers und der Außentemperatur unter-
schiedlich.
Die Reparaturzeit kann kürzer sein, wenn die Beschichtung mit warmem Wasser
erwärmt wird.
● Tiefe Kratzer, die durch Schlüssel, Münzen usw. verursacht wurden, können mit die-
ser Methode nicht repariert werden.
● Verwenden Sie kein Wachs, das Scheuermittel enthält.
Folgendes trägt dazu bei, das Fahrzeug zu schützen und in einem erst-
klassigen Zustand zu halten:
