6117-2. Wartung
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

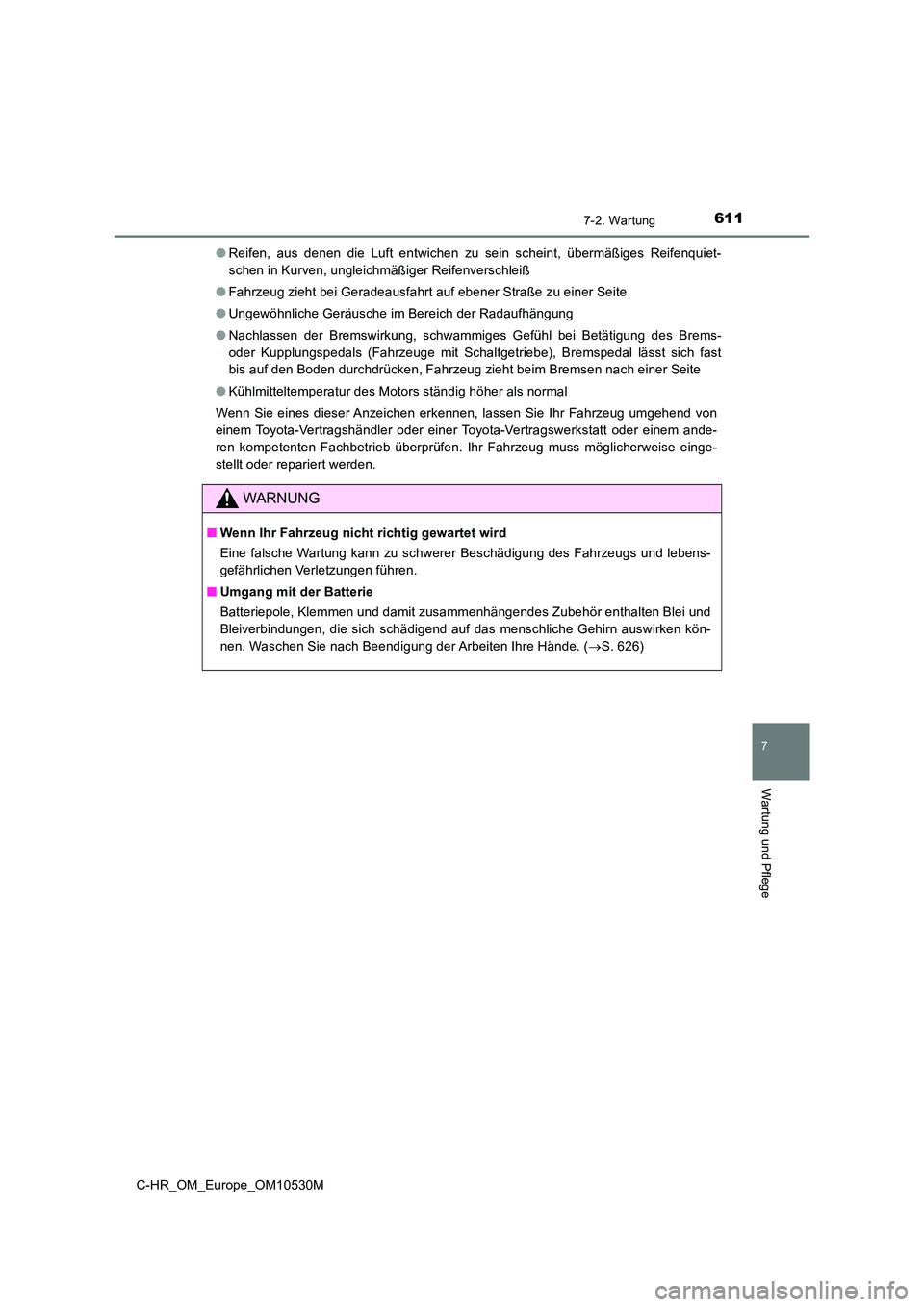

● Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Brems-
oder Kupplungspedals (Fahrzeuge mit Schaltgetriebe), Bremspedal lässt sich fast
bis auf den Boden durchdrücken, Fahrzeug zieht beim Bremsen nach einer Seite
● Kühlmitteltemperatur des Motors ständig höher als normal
Wenn Sie eines dieser Anzeichen erkennen, lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr Fahrzeug muss möglicherweise einge-
stellt oder repariert werden.
WARNUNG
■ Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der Batterie
Batteriepole, Klemmen und damit zusammenhängendes Zubehör enthalten Blei und
Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswirken kön-
nen. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. ( S. 626)

6127-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

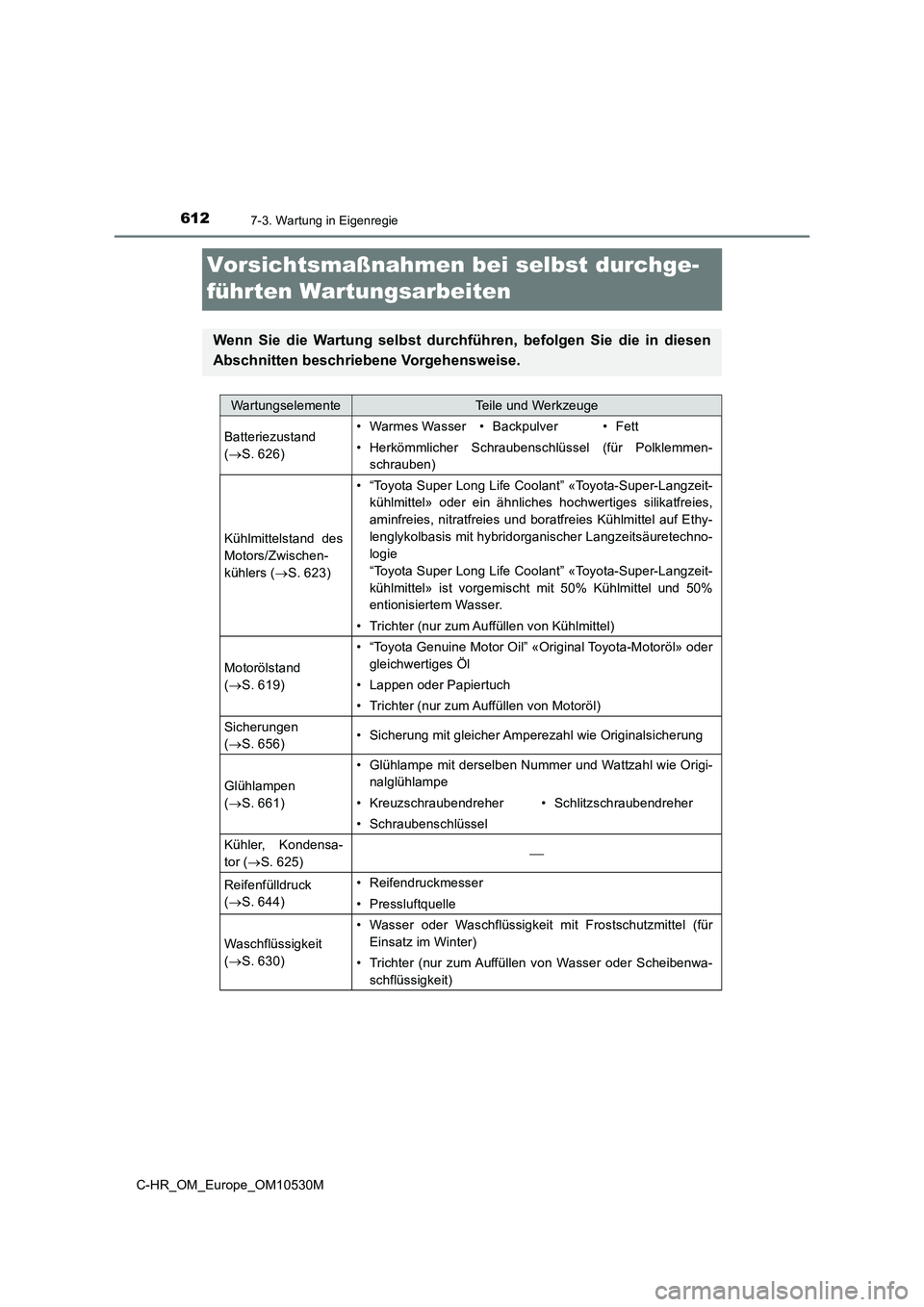

Vorsichtsmaßnahmen bei selbst durchge-
führten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in diesen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Batteriezustand
( S. 626)• Warmes Wasser• Backpulver•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand des
Motors/Zwischen-
kühlers ( S. 623)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
( S. 619)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
( S. 656)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Glühlampen
( S. 661)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher• Schlitzschraubendreher
• Schraubenschlüssel
Kühler, Kondensa-
tor ( S. 625)
Reifenfülldruck
( S. 644)• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit
( S. 630)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Scheibenwa-schflüssigkeit)

6137-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

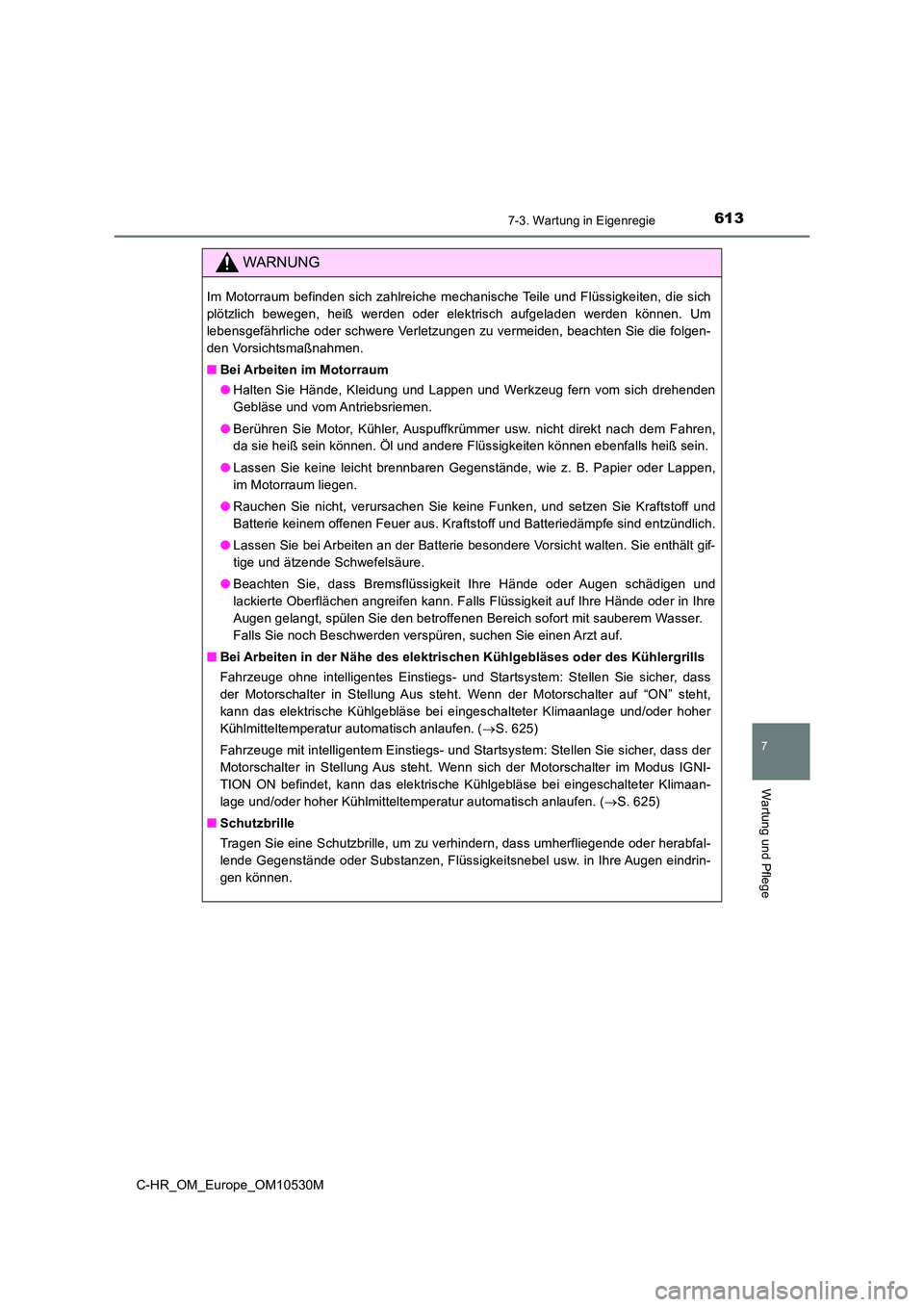

WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um
lebensgefährliche oder schwere Verletzungen zu vermeiden, beachten Sie die folgen-
den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse und vom Antriebsriemen.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach dem Fahren,
da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken, und setzen Sie Kraftstoff und
Batterie keinem offenen Feuer aus. Kraftstoff und Batteriedämpfe sind entzündlich.
● Lassen Sie bei Arbeiten an der Batterie besondere Vorsicht walten. Sie enthält gif-
tige und ätzende Schwefelsäure.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und
lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in Ihre
Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf.
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Stellen Sie sicher, dass
der Motorschalter in Stellung Aus steht. Wenn der Motorschalter auf “ON” steht,
kann das elektrische Kühlgebläse bei eingeschalteter Klimaanlage und/oder hoher
Kühlmitteltemperatur automatisch anlaufen. ( S. 625)
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Stellen Sie sicher, dass der
Motorschalter in Stellung Aus steht. Wenn sich der Motorschalter im Modus IGNI-
TION ON befindet, kann das elektrische Kühlgebläse bei eingeschalteter Klimaan-
lage und/oder hoher Kühlmitteltemperatur automatisch anlaufen. ( S. 625)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen eindrin-
gen können.

6147-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

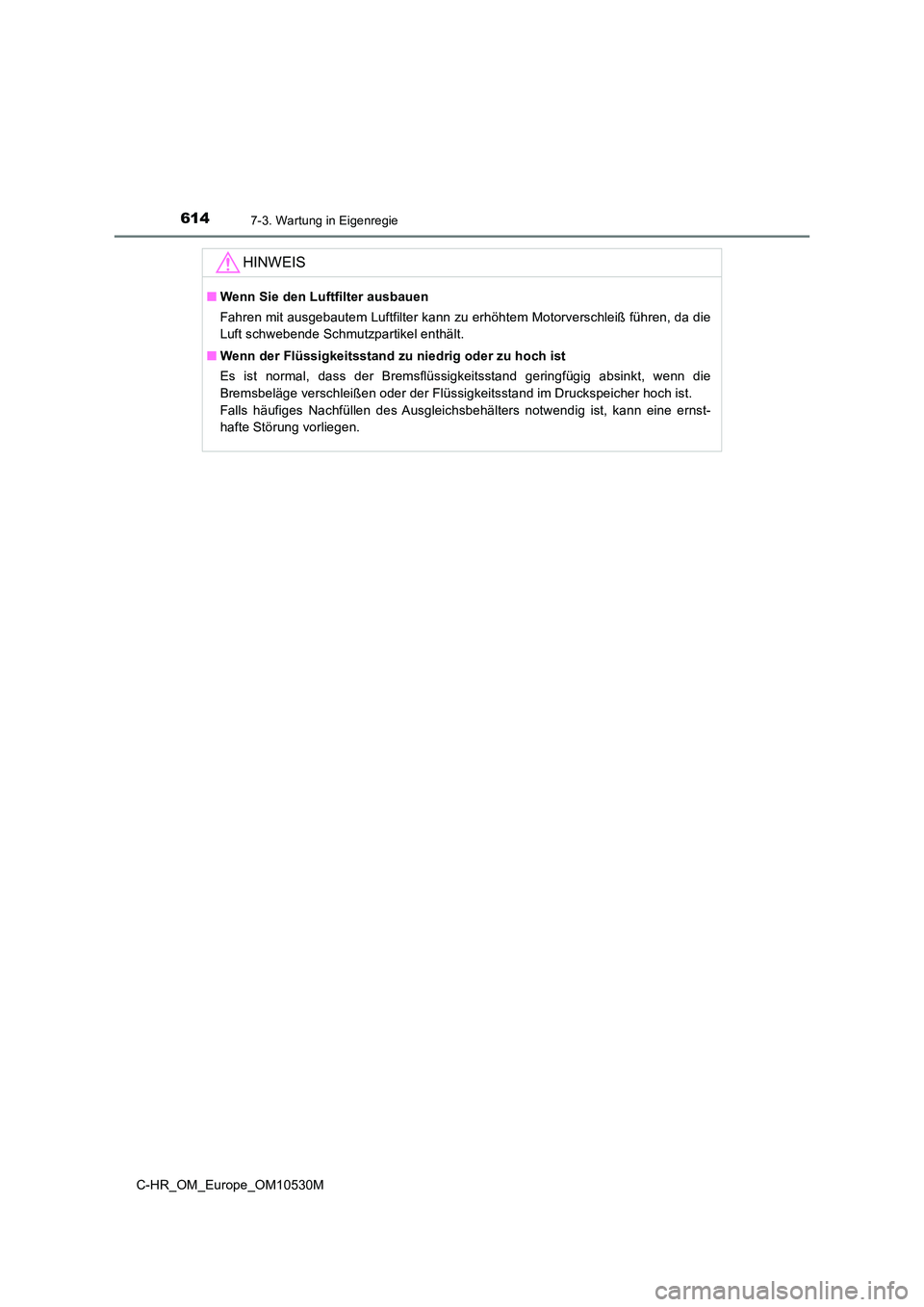

HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■ Wenn der Flüssigkeitsstand zu niedrig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand geringfügig absinkt, wenn die
Bremsbeläge verschleißen oder der Flüssigkeitsstand im Druckspeicher hoch ist.
Falls häufiges Nachfüllen des Ausgleichsbehälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.

6157-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

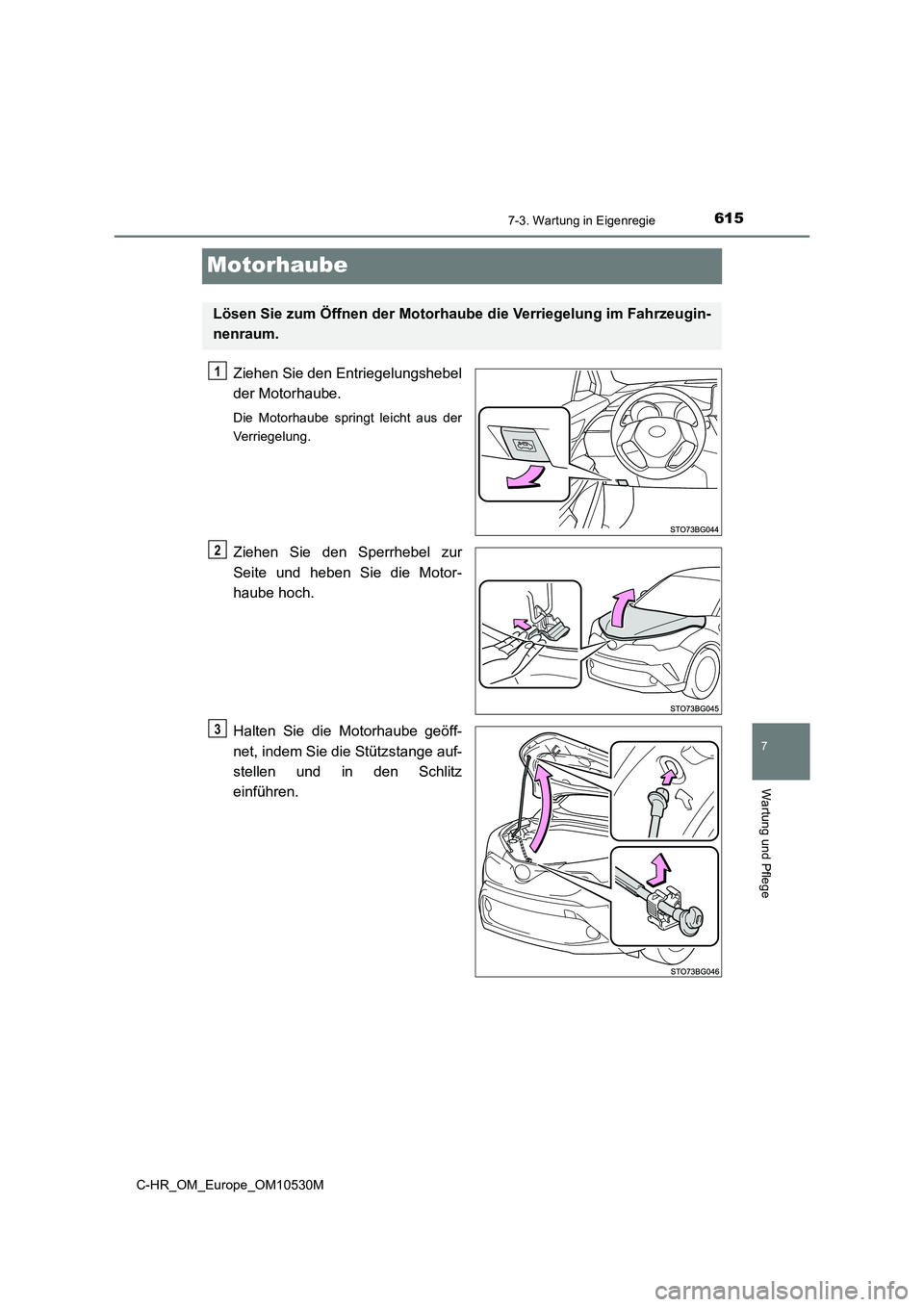

Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der
Verriegelung.
Ziehen Sie den Sperrhebel zur
Seite und heben Sie die Motor-
haube hoch.
Halten Sie die Motorhaube geöff-
net, indem Sie die Stützstange auf-
stellen und in den Schlitz
einführen.
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3

6167-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

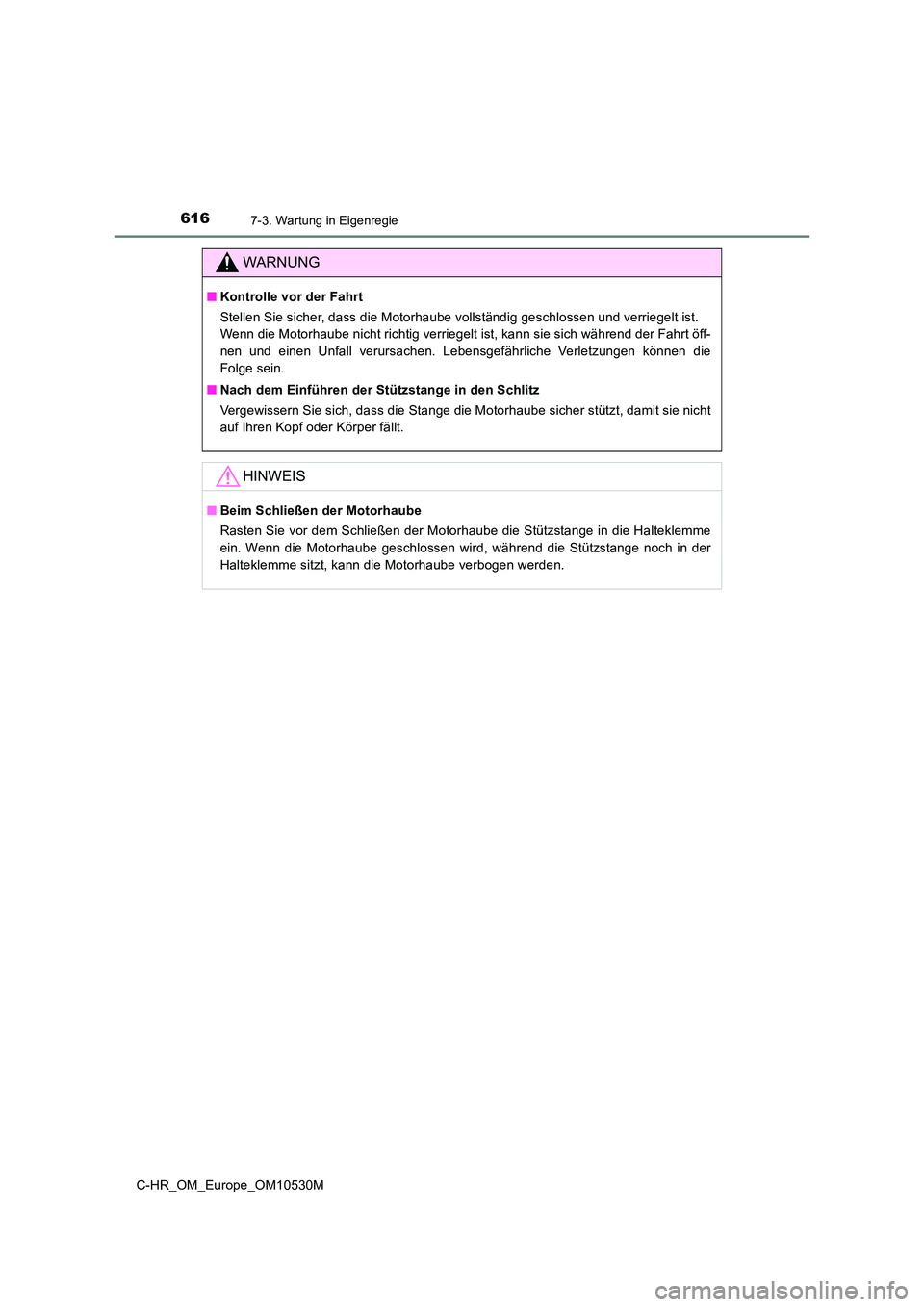

WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verriegelt ist, kann sie sich während der Fahrt öff-
nen und einen Unfall verursachen. Lebensgefährliche Verletzungen können die
Folge sein.
■ Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt, damit sie nicht
auf Ihren Kopf oder Körper fällt.
HINWEIS
■ Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in die Halteklemme
ein. Wenn die Motorhaube geschlossen wird, während die Stützstange noch in der
Halteklemme sitzt, kann die Motorhaube verbogen werden.

6177-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

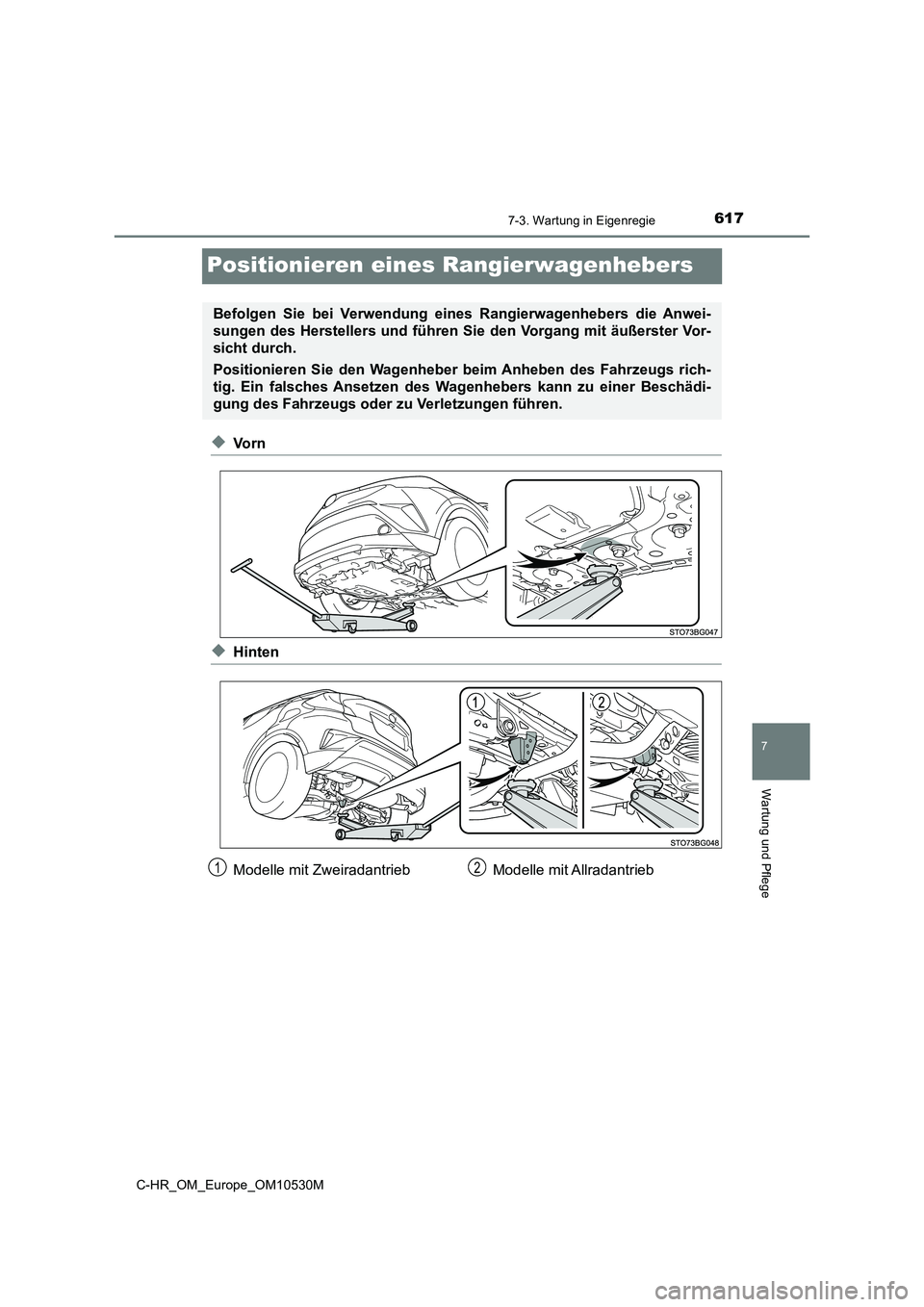

Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Wagenheber beim Anheben des Fahrzeugs rich-
tig. Ein falsches Ansetzen des Wagenhebers kann zu einer Beschädi-
gung des Fahrzeugs oder zu Verletzungen führen.
Modelle mit Zweiradantrieb Modelle mit Allradantrieb12

6187-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

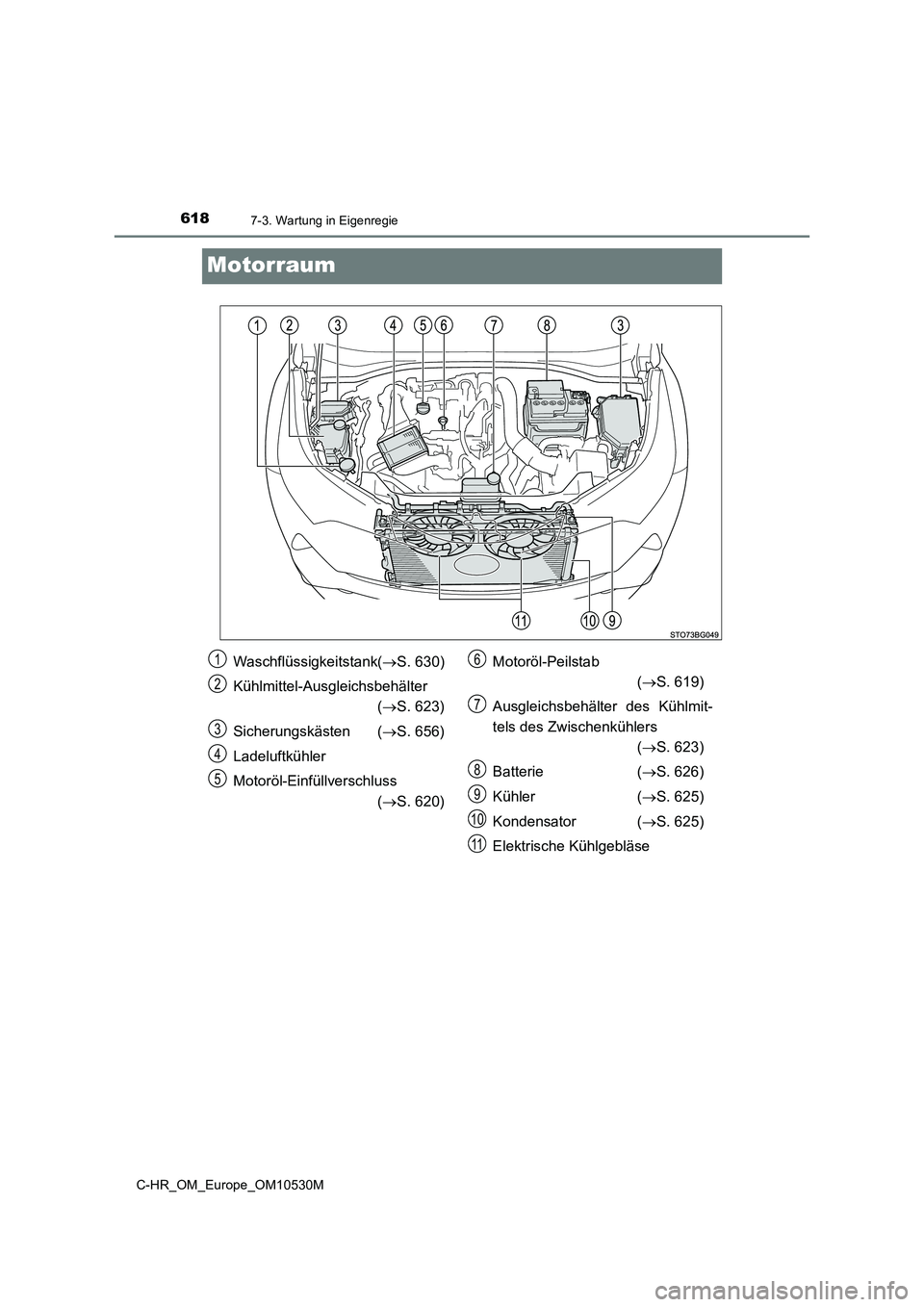

Motorraum
Waschflüssigkeitstank(S. 630)
Kühlmittel-Ausgleichsbehälter
( S. 623)
Sicherungskästen ( S. 656)
Ladeluftkühler
Motoröl-Einfüllverschluss
( S. 620)
Motoröl-Peilstab
( S. 619)
Ausgleichsbehälter des Kühlmit-
tels des Zwischenkühlers
( S. 623)
Batterie ( S. 626)
Kühler ( S. 625)
Kondensator ( S. 625)
Elektrische Kühlgebläse
1
2
3
4
5
6
7
8
9
10
11

6197-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

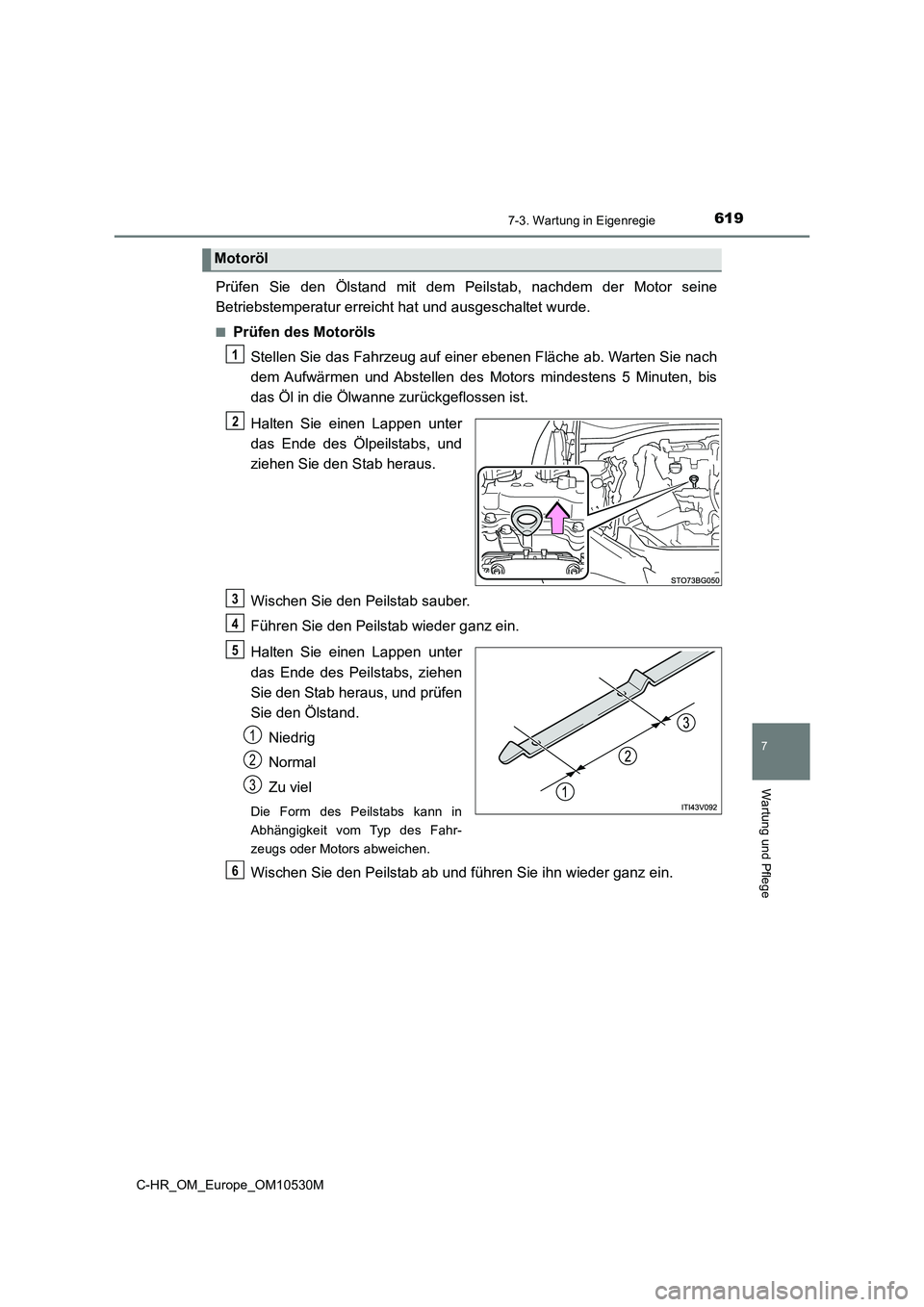

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie nach
dem Aufwärmen und Abstellen des Motors mindestens 5 Minuten, bis
das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs, und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter
das Ende des Peilstabs, ziehen
Sie den Stab heraus, und prüfen
Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6

6207-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

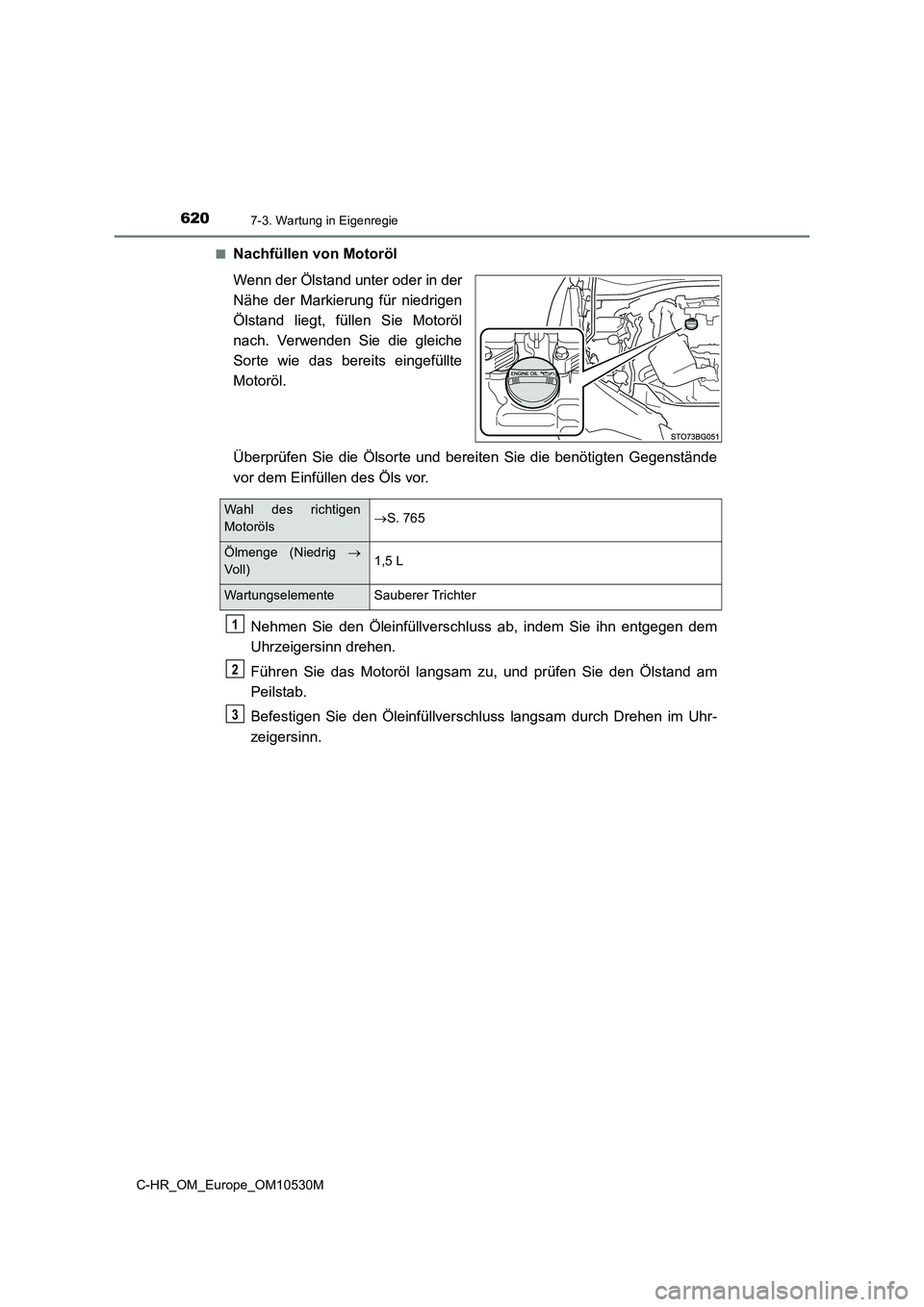

■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl
nach. Verwenden Sie die gleiche
Sorte wie das bereits eingefüllte
Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
Wahl des richtigen
Motoröls  S. 765
Ölmenge (Niedrig 
Voll) 1,5 L
Wartungselemente Sauberer Trichter
1
2
3
