TOYOTA C-HR 2016 Betriebsanleitungen (in German)

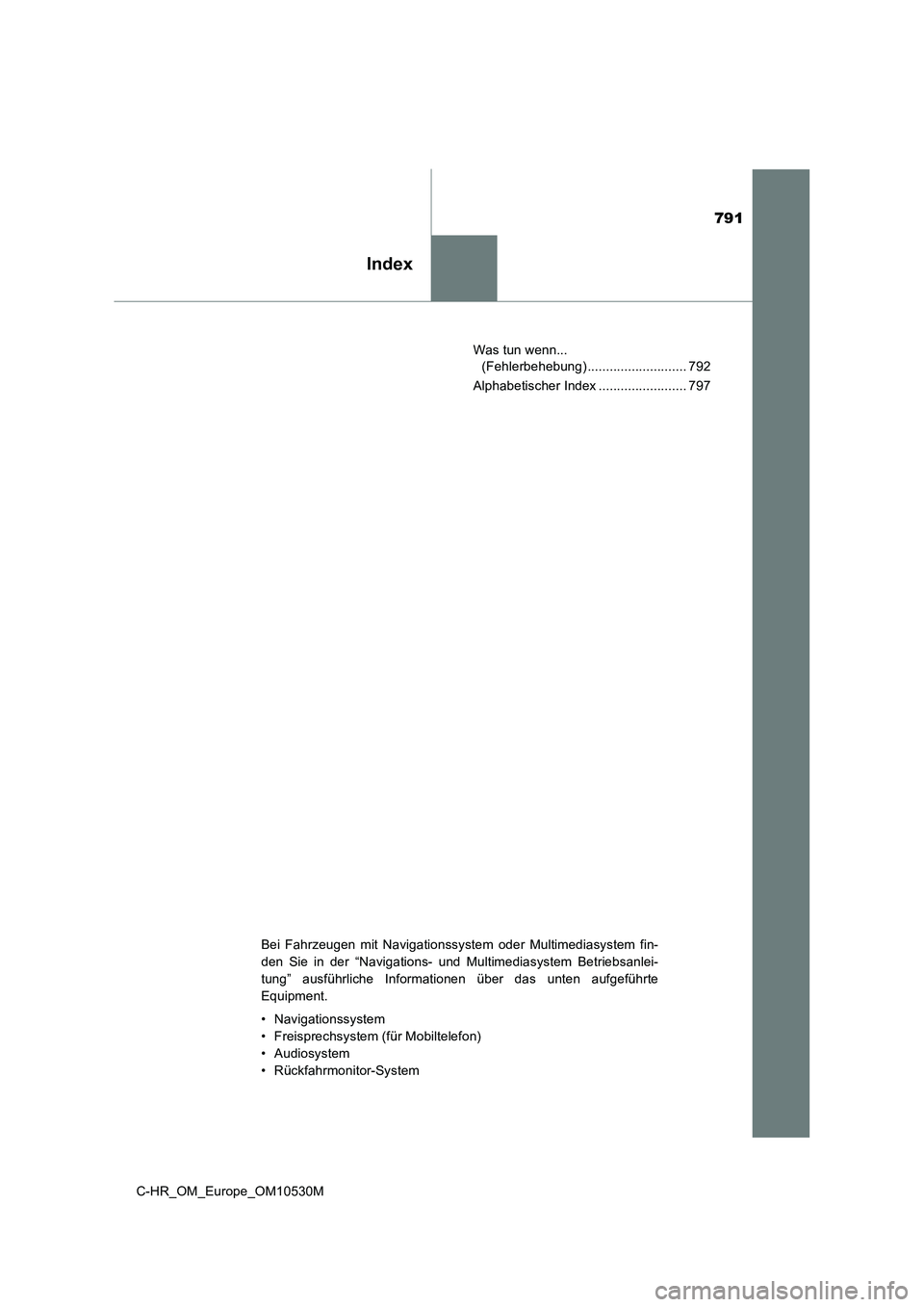

791
Index
C-HR_OM_Europe_OM10530M
Was tun wenn...
(Fehlerbehebung) ........................... 792
Alphabetischer Index ........................ 797
Bei Fahrzeugen mit Navigationssystem oder Multimediasystem fin-
den Sie in der “Navigations- und Multimediasystem Betriebsanlei-
tung” ausführliche Informationen über das unten aufgeführte
Equipment.
• Navigationssystem
• Freisprechsystem (für Mobiltelefon)
• Audiosystem
• Rückfahrmonitor-System

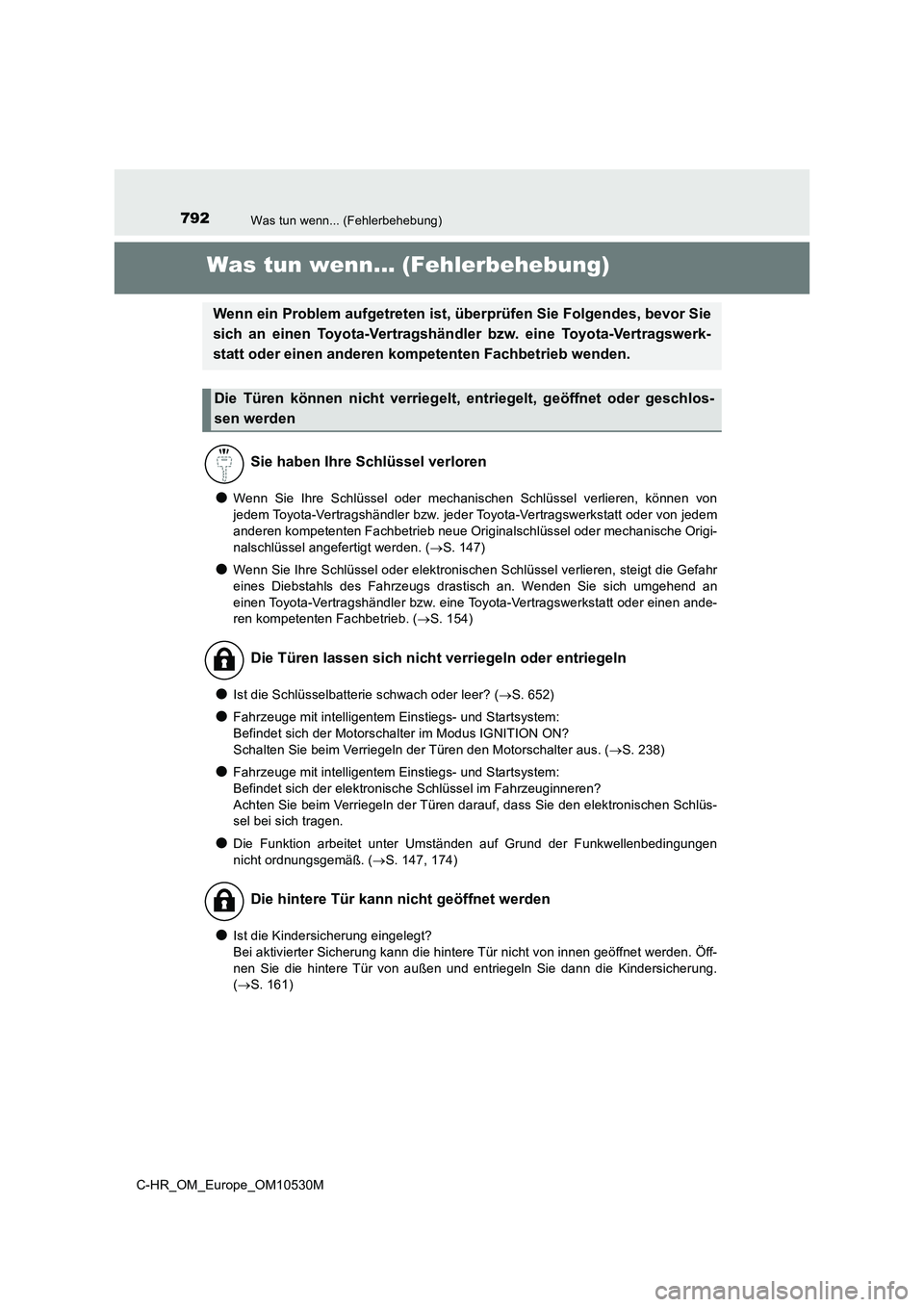

792Was tun wenn... (Fehlerbehebung)
C-HR_OM_Europe_OM10530M
Was tun wenn... (Fehlerbehebung)
●Wenn Sie Ihre Schlüssel oder mechanischen Schlüssel verlieren, können von
jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt oder von jedem
anderen kompetenten Fachbetrieb neue Originalschlüssel oder mechanische Origi-
nalschlüssel angefertigt werden. ( S. 147)
●Wenn Sie Ihre Schlüssel oder elektronischen Schlüssel verlieren, steigt die Gefahr
eines Diebstahls des Fahrzeugs drastisch an. Wenden Sie sich umgehend an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb. ( S. 154)
●Ist die Schlüsselbatterie schwach oder leer? (S. 652)
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Befindet sich der Motorschalter im Modus IGNITION ON?
Schalten Sie beim Verriegeln der Türen den Motorschalter aus. ( S. 238)
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Befindet sich der elektronische Schlüssel im Fahrzeuginneren?
Achten Sie beim Verriegeln der Türen darauf, dass Sie den elektronischen Schlüs-
sel bei sich tragen.
●Die Funktion arbeitet unter Umständen auf Grund der Funkwellenbedingungen
nicht ordnungsgemäß. ( S. 147, 174)
●Ist die Kindersicherung eingelegt?
Bei aktivierter Sicherung kann die hintere Tür nicht von innen geöffnet werden. Öff-
nen Sie die hintere Tür von außen und entriegeln Sie dann die Kindersicherung.
( S. 161)
Wenn ein Problem aufgetreten ist, überprüfen Sie Folgendes, bevor Sie
sich an einen Toyota-Vertragshändl er bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb wenden.
Die Türen können nicht verriegelt, entriegelt, geöffnet oder geschlos-
sen werden
Sie haben Ihre Schlüssel verloren
Die Türen lassen sich nicht verriegeln oder entriegeln
Die hintere Tür kann nicht geöffnet werden

793Was tun wenn... (Fehlerbehebung)
C-HR_OM_Europe_OM10530M
●Fahrzeuge mit Schaltgetriebe:
Haben Sie den Schlüssel gedreht, während Sie das Kupplungspedal betätigt
haben? ( S. 233)
●Fahrzeuge mit Multidrive:
Steht der Schalthebel in der Stellung P? ( S. 234)
●Ist das Lenkrad entsperrt? (S. 234)
●Ist die Batterie entladen? (S. 750)
●Fahrzeuge mit Multidrive:
Haben Sie den Motorschalter gedrückt, während Sie das Bremspedal betätigt
haben? ( S. 236)
●Fahrzeuge mit Schaltgetriebe:
Haben Sie den Motorschalter gedrückt, während Sie das Kupplungspedal betätigt
haben? ( S. 236)
●Fahrzeuge mit Multidrive:
Steht der Schalthebel in der Stellung P? ( S. 240)
●Befindet sich der elektronische Schlüssel an einer erkennbaren Position im Fahr-
zeuginneren? ( S. 172)
●Ist das Lenkrad entsperrt? (S. 240)
●Ist die Batterie des elektronischen Schlüssels schwach oder leer?
In diesem Fall kann der Motor behelfsmäßig gestartet werden. ( S. 748)
●Ist die Batterie entladen? (S. 750)
Wenn Sie das Gefühl haben, dass etwas nicht stimmt
Der Motor springt nicht an (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem)
Der Motor springt nicht an (Fahrz euge mit intelligentem Einstiegs-
und Startsystem)

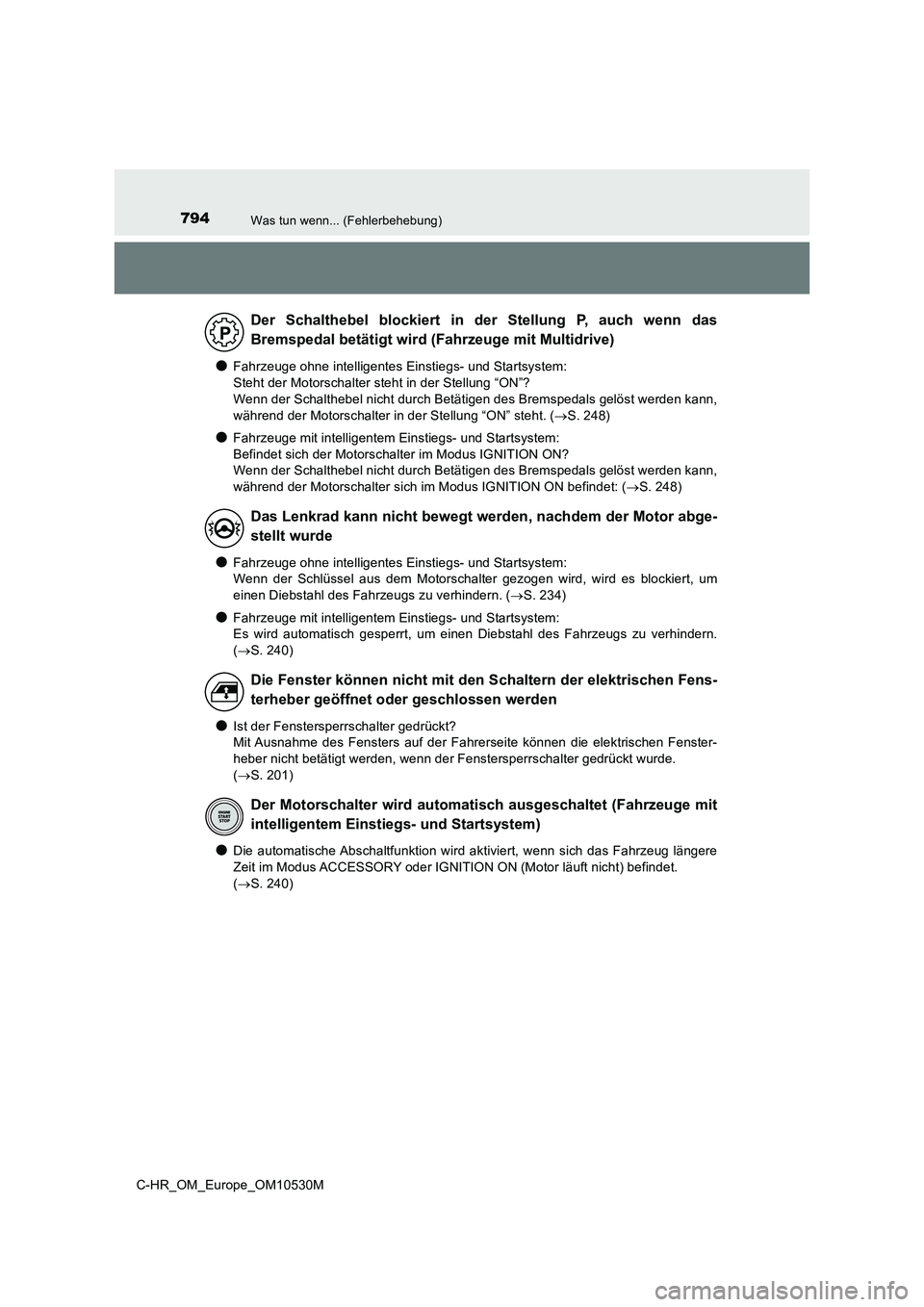

794Was tun wenn... (Fehlerbehebung)
C-HR_OM_Europe_OM10530M
●Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Steht der Motorschalter steht in der Stellung “ON”?
Wenn der Schalthebel nicht durch Betätigen des Bremspedals gelöst werden kann,
während der Motorschalter in der Stellung “ON” steht. ( S. 248)
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Befindet sich der Motorschalter im Modus IGNITION ON?
Wenn der Schalthebel nicht durch Betätigen des Bremspedals gelöst werden kann,
während der Motorschalter sich im Modus IGNITION ON befindet: ( S. 248)
●Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Wenn der Schlüssel aus dem Motorschalter gezogen wird, wird es blockiert, um
einen Diebstahl des Fahrzeugs zu verhindern. ( S. 234)
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Es wird automatisch gesperrt, um einen Diebstahl des Fahrzeugs zu verhindern.
( S. 240)
●Ist der Fenstersperrschalter gedrückt?
Mit Ausnahme des Fensters auf der Fahrerseite können die elektrischen Fenster-
heber nicht betätigt werden, wenn der Fenstersperrschalter gedrückt wurde.
( S. 201)
●Die automatische Abschaltfunktion wird aktiviert, wenn sich das Fahrzeug längere
Zeit im Modus ACCESSORY oder IGNITION ON (Motor läuft nicht) befindet.
( S. 240)
Der Schalthebel blockiert in der Stellung P, auch wenn das
Bremspedal betätigt wird (Fahrzeuge mit Multidrive)
Das Lenkrad kann nicht bewegt werden, nachdem der Motor abge-
stellt wurde
Die Fenster können nicht mit den Schaltern der elektrischen Fens-
terheber geöffnet od er geschlossen werden
Der Motorschalter wird automati sch ausgeschaltet (Fahrzeuge mit
intelligentem Einstiegs- und Startsystem)

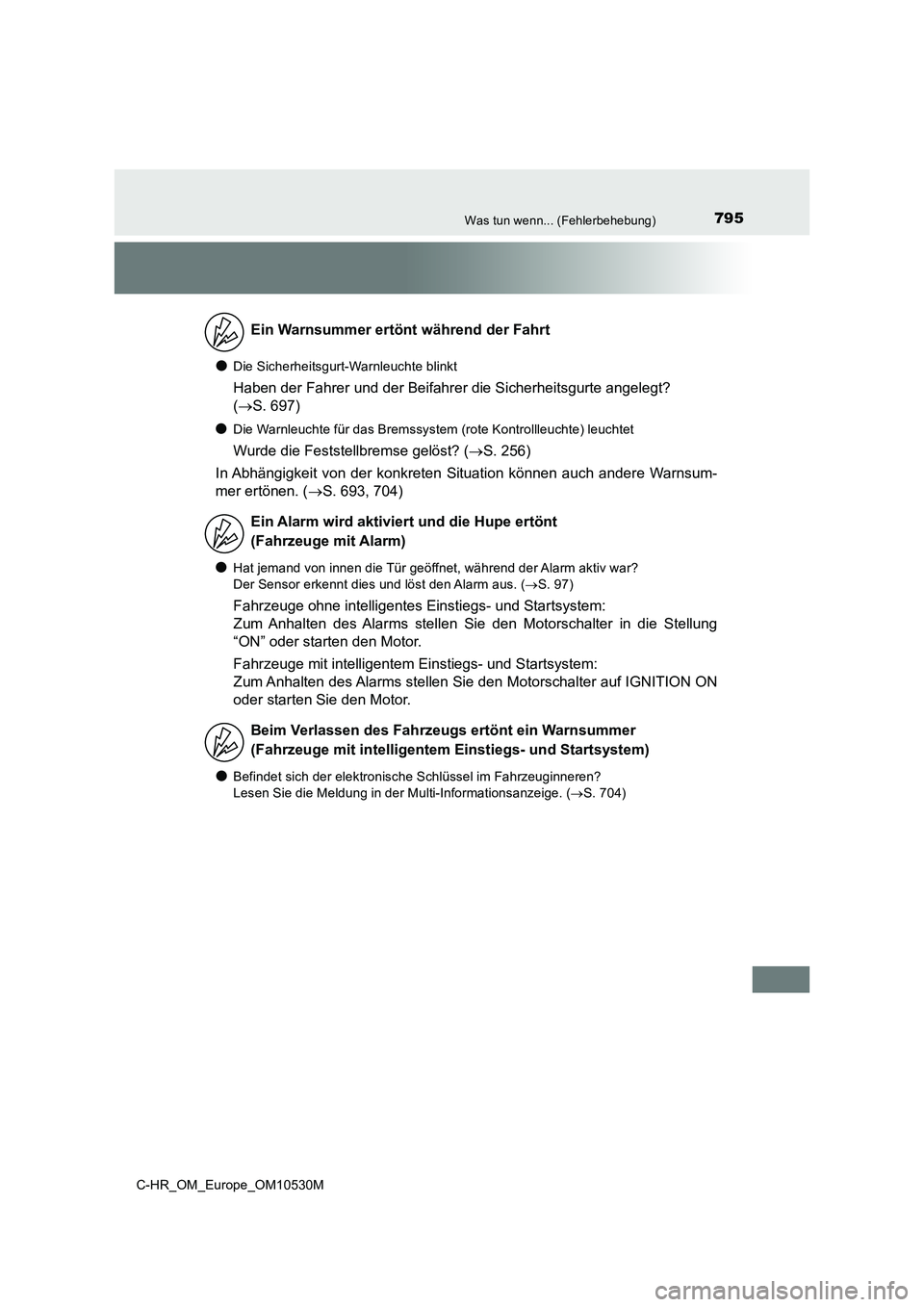

795Was tun wenn... (Fehlerbehebung)
C-HR_OM_Europe_OM10530M
●Die Sicherheitsgurt-Warnleuchte blinkt
Haben der Fahrer und der Beifahrer die Sicherheitsgurte angelegt?
( S. 697)
●Die Warnleuchte für das Bremssystem (rote Kontrollleuchte) leuchtet
Wurde die Feststellbremse gelöst? ( S. 256)
In Abhängigkeit von der konkreten Situation können auch andere Warnsum-
mer ertönen. ( S. 693, 704)
●Hat jemand von innen die Tür geöffnet, während der Alarm aktiv war?
Der Sensor erkennt dies und löst den Alarm aus. ( S. 97)
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Zum Anhalten des Alarms stellen Sie den Motorschalter in die Stellung
“ON” oder starten den Motor.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Zum Anhalten des Alarms stellen Sie den Motorschalter auf IGNITION ON
oder starten Sie den Motor.
●Befindet sich der elektronische Schlüssel im Fahrzeuginneren?
Lesen Sie die Meldung in der Multi-Informationsanzeige. ( S. 704)
Ein Warnsummer ertönt während der Fahrt
Ein Alarm wird aktiviert und die Hupe ertönt
(Fahrzeuge mit Alarm)
Beim Verlassen des Fahrzeugs ertönt ein Warnsummer
(Fahrzeuge mit intelligentem Einstiegs- und Startsystem)

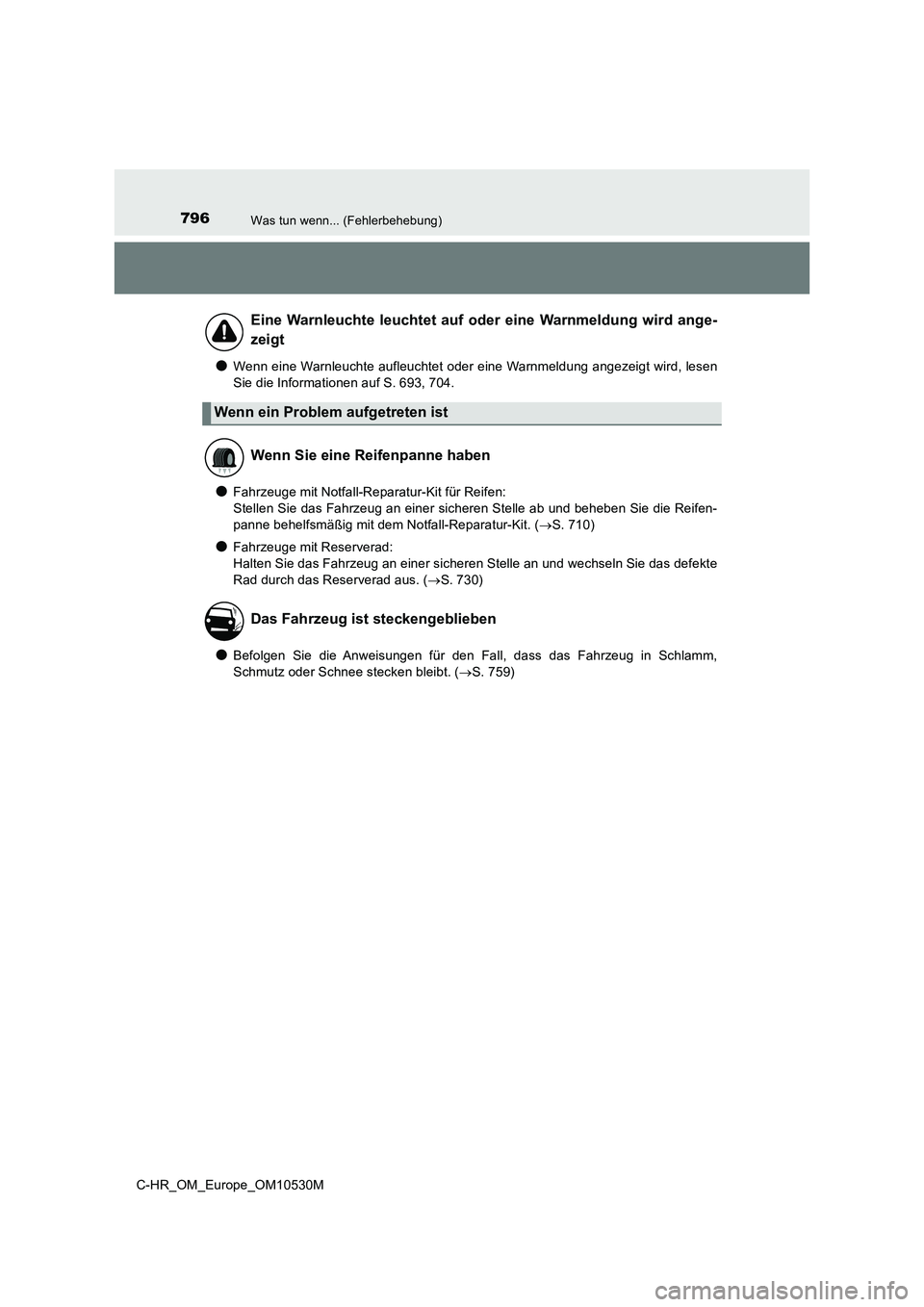

796Was tun wenn... (Fehlerbehebung)
C-HR_OM_Europe_OM10530M
●Wenn eine Warnleuchte aufleuchtet oder eine Warnmeldung angezeigt wird, lesen
Sie die Informationen auf S. 693, 704.
●Fahrzeuge mit Notfall-Reparatur-Kit für Reifen:
Stellen Sie das Fahrzeug an einer sicheren Stelle ab und beheben Sie die Reifen-
panne behelfsmäßig mit dem Notfall-Reparatur-Kit. ( S. 710)
●Fahrzeuge mit Reserverad:
Halten Sie das Fahrzeug an einer sicheren Stelle an und wechseln Sie das defekte
Rad durch das Reserverad aus. ( S. 730)
●Befolgen Sie die Anweisungen für den Fall, dass das Fahrzeug in Schlamm,
Schmutz oder Schnee stecken bleibt. ( S. 759)
Eine Warnleuchte leuchtet auf oder eine Warnmeldung wird ange-
zeigt
Wenn ein Problem aufgetreten ist
Wenn Sie eine Reifenpanne haben
Das Fahrzeug ist steckengeblieben

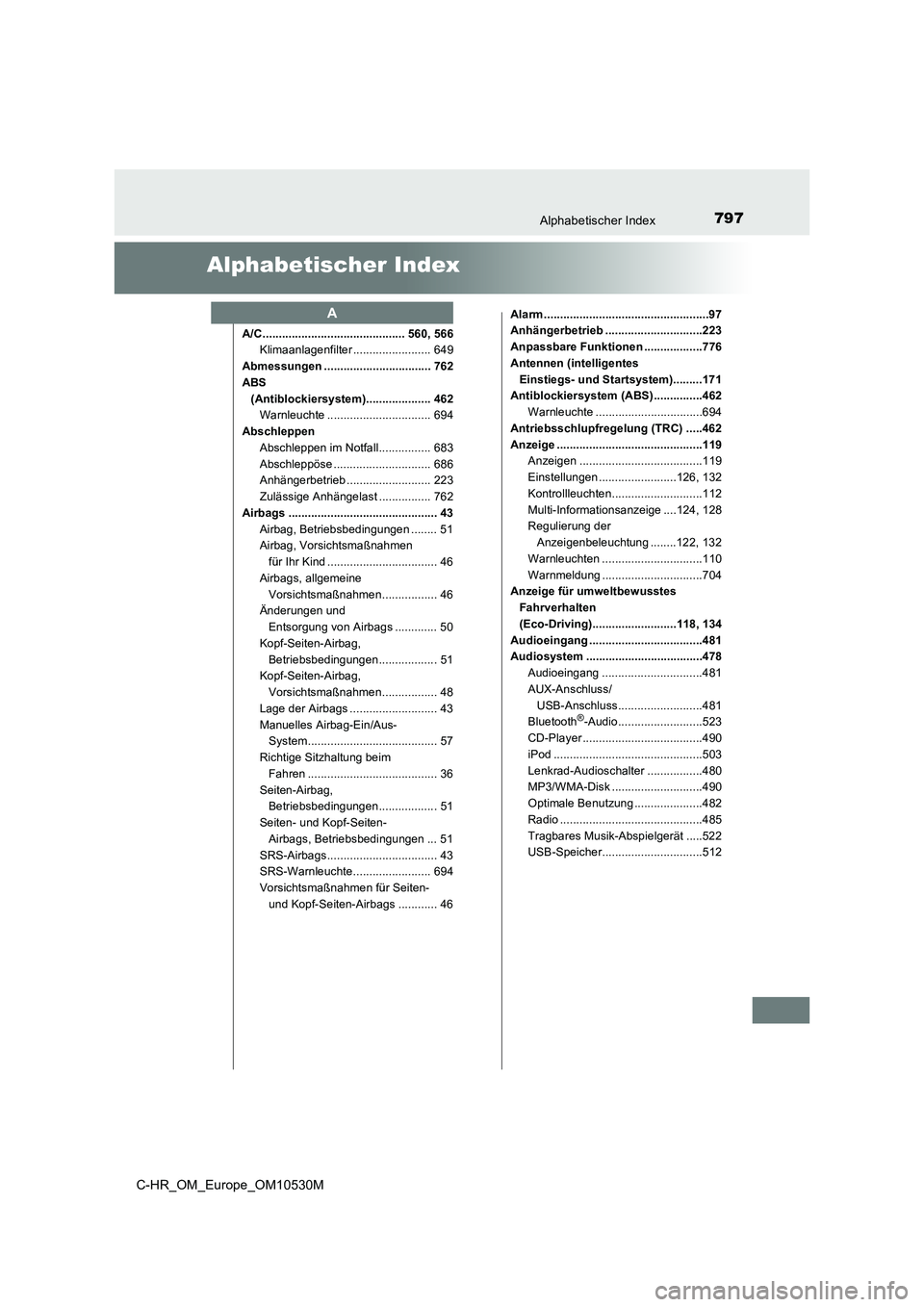

797Alphabetischer Index
C-HR_OM_Europe_OM10530M
Alphabetischer Index
A/C ............................................ 560, 566
Klimaanlagenfilter ........................ 649
Abmessungen ................................. 762
ABS
(Antiblockiersystem).................... 462
Warnleuchte ................................ 694
Abschleppen
Abschleppen im Notfall................ 683
Abschleppöse .............................. 686
Anhängerbetrieb .......................... 223
Zulässige Anhängelast ................ 762
Airbags .............................................. 43
Airbag, Betriebsbedingungen ........ 51
Airbag, Vorsichtsmaßnahmen
für Ihr Kind .................................. 46
Airbags, allgemeine
Vorsichtsmaßnahmen................. 46
Änderungen und
Entsorgung von Airbags ............. 50
Kopf-Seiten-Airbag,
Betriebsbedingungen.................. 51
Kopf-Seiten-Airbag,
Vorsichtsmaßnahmen................. 48
Lage der Airbags ........................... 43
Manuelles Airbag-Ein/Aus-
System........................................ 57
Richtige Sitzhaltung beim
Fahren ........................................ 36
Seiten-Airbag,
Betriebsbedingungen.................. 51
Seiten- und Kopf-Seiten-
Airbags, Betriebsbedingungen ... 51
SRS-Airbags.................................. 43
SRS-Warnleuchte........................ 694
Vorsichtsmaßnahmen für Seiten-
und Kopf-Seiten-Airbags ............ 46
Alarm...................................................97
Anhängerbetrieb ..............................223
Anpassbare Funktionen ..................776
Antennen (intelligentes
Einstiegs- und Startsystem).........171
Antiblockiersystem (ABS)...............462
Warnleuchte .................................694
Antriebsschlupfregelung (TRC) .....462
Anzeige .............................................119
Anzeigen ......................................119
Einstellungen ........................126, 132
Kontrollleuchten............................112
Multi-Informationsanzeige ....124, 128
Regulierung der
Anzeigenbeleuchtung ........122, 132
Warnleuchten ...............................110
Warnmeldung ...............................704
Anzeige für umweltbewusstes
Fahrverhalten
(Eco-Driving)..........................118, 134
Audioeingang ...................................481
Audiosystem ....................................478
Audioeingang ...............................481
AUX-Anschluss/
USB-Anschluss..........................481
Bluetooth®-Audio..........................523
CD-Player .....................................490
iPod ..............................................503
Lenkrad-Audioschalter .................480
MP3/WMA-Disk ............................490
Optimale Benutzung .....................482
Radio ............................................485
Tragbares Musik-Abspielgerät .....522
USB-Speicher...............................512
A

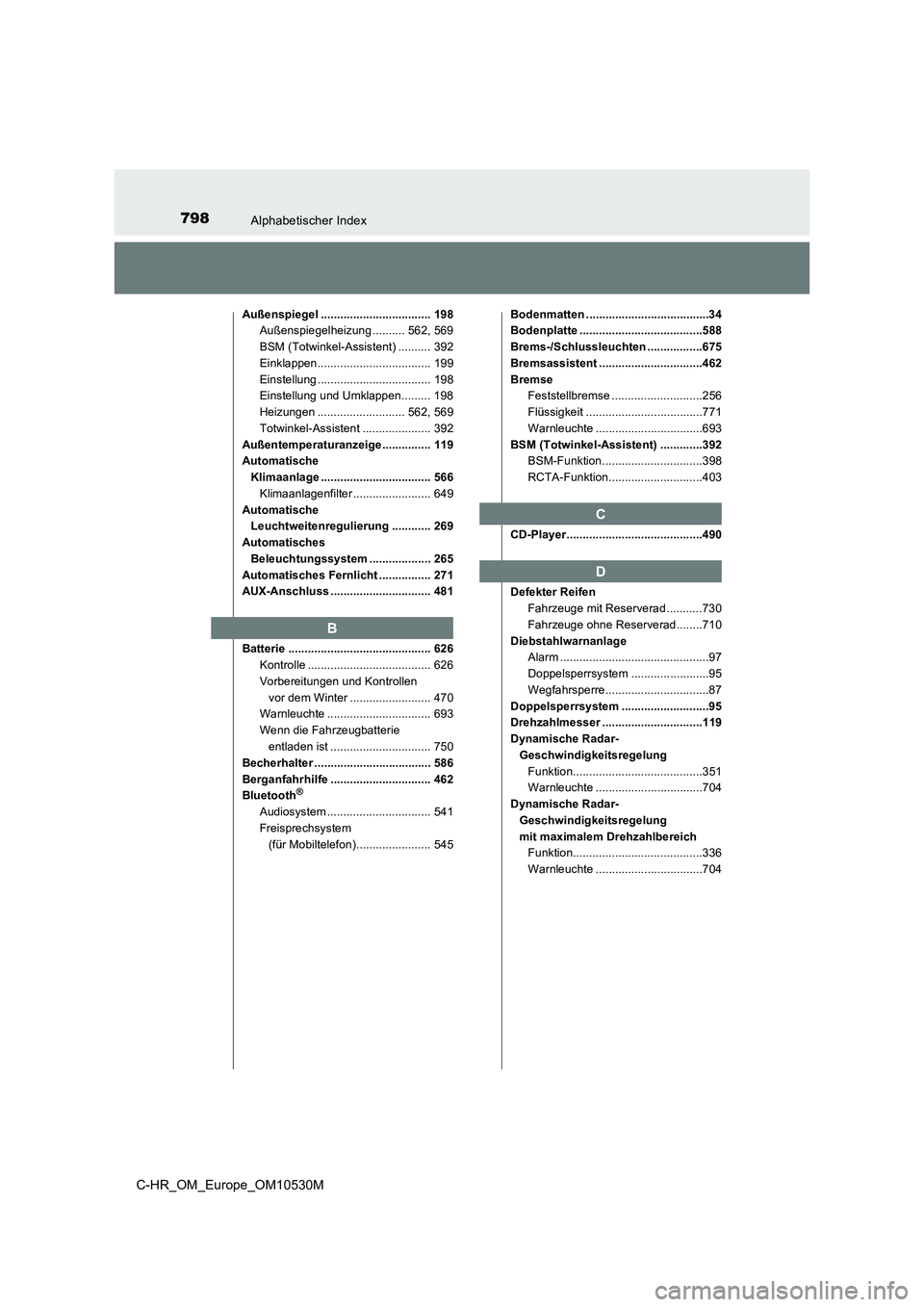

798Alphabetischer Index
C-HR_OM_Europe_OM10530M
Außenspiegel .................................. 198
Außenspiegelheizung .......... 562, 569
BSM (Totwinkel-Assistent) .......... 392
Einklappen................................... 199
Einstellung ................................... 198
Einstellung und Umklappen......... 198
Heizungen ........................... 562, 569
Totwinkel-Assistent ..................... 392
Außentemperaturanzeige ............... 119
Automatische
Klimaanlage .................................. 566
Klimaanlagenfilter ........................ 649
Automatische
Leuchtweitenregulierung ............ 269
Automatisches
Beleuchtungssystem ................... 265
Automatisches Fernlicht ................ 271
AUX-Anschluss ............................... 481
Batterie ............................................ 626
Kontrolle ...................................... 626
Vorbereitungen und Kontrollen
vor dem Winter ......................... 470
Warnleuchte ................................ 693
Wenn die Fahrzeugbatterie
entladen ist ............................... 750
Becherhalter .................................... 586
Berganfahrhilfe ............................... 462
Bluetooth®
Audiosystem ................................ 541
Freisprechsystem
(für Mobiltelefon)....................... 545
Bodenmatten ......................................34
Bodenplatte ......................................588
Brems-/Schlussleuchten .................675
Bremsassistent ................................462
Bremse
Feststellbremse ............................256
Flüssigkeit ....................................771
Warnleuchte .................................693
BSM (Totwinkel-Assistent) .............392
BSM-Funktion...............................398
RCTA-Funktion.............................403
CD-Player..........................................490
Defekter Reifen
Fahrzeuge mit Reserverad ...........730
Fahrzeuge ohne Reserverad........710
Diebstahlwarnanlage
Alarm ..............................................97
Doppelsperrsystem ........................95
Wegfahrsperre................................87
Doppelsperrsystem ...........................95
Drehzahlmesser ...............................119
Dynamische Radar-
Geschwindigkeitsregelung
Funktion........................................351
Warnleuchte .................................704
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem Drehzahlbereich
Funktion........................................336
Warnleuchte .................................704
B
C
D

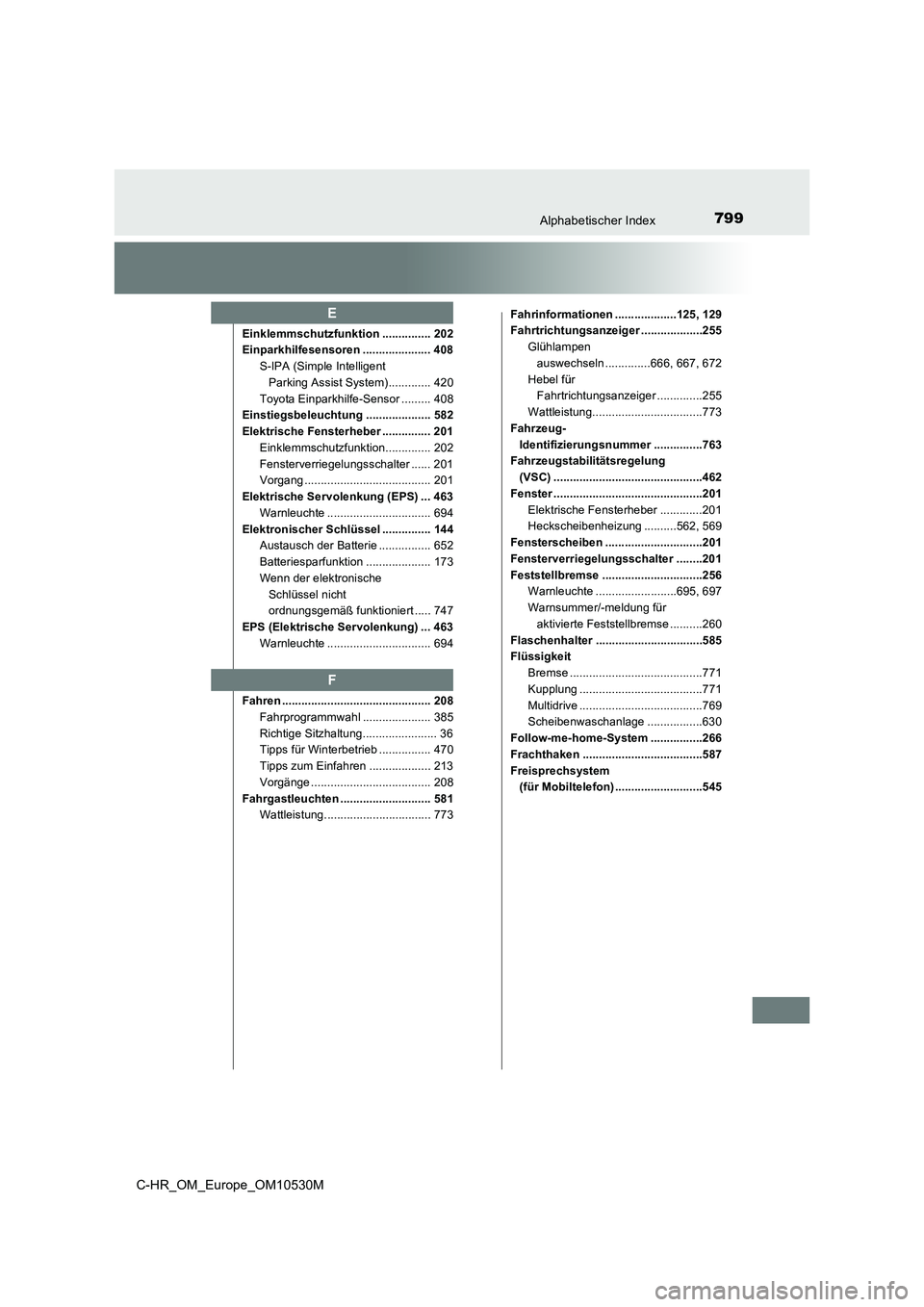

799Alphabetischer Index
C-HR_OM_Europe_OM10530M
Einklemmschutzfunktion ............... 202
Einparkhilfesensoren ..................... 408
S-IPA (Simple Intelligent
Parking Assist System) ............. 420
Toyota Einparkhilfe-Sensor ......... 408
Einstiegsbeleuchtung .................... 582
Elektrische Fensterheber ............... 201
Einklemmschutzfunktion.............. 202
Fensterverriegelungsschalter ...... 201
Vorgang ....................................... 201
Elektrische Servolenkung (EPS) ... 463
Warnleuchte ................................ 694
Elektronischer Schlüssel ............... 144
Austausch der Batterie ................ 652
Batteriesparfunktion .................... 173
Wenn der elektronische
Schlüssel nicht
ordnungsgemäß funktioniert ..... 747
EPS (Elektrische Servolenkung) ... 463
Warnleuchte ................................ 694
Fahren .............................................. 208
Fahrprogrammwahl ..................... 385
Richtige Sitzhaltung....................... 36
Tipps für Winterbetrieb ................ 470
Tipps zum Einfahren ................... 213
Vorgänge ..................................... 208
Fahrgastleuchten ............................ 581
Wattleistung................................. 773
Fahrinformationen ...................125, 129
Fahrtrichtungsanzeiger ...................255
Glühlampen
auswechseln ..............666, 667, 672
Hebel für
Fahrtrichtungsanzeiger ..............255
Wattleistung..................................773
Fahrzeug-
Identifizierungsnummer ...............763
Fahrzeugstabilitätsregelung
(VSC) ..............................................462
Fenster ..............................................201
Elektrische Fensterheber .............201
Heckscheibenheizung ..........562, 569
Fensterscheiben ..............................201
Fensterverriegelungsschalter ........201
Feststellbremse ...............................256
Warnleuchte .........................695, 697
Warnsummer/-meldung für
aktivierte Feststellbremse ..........260
Flaschenhalter .................................585
Flüssigkeit
Bremse .........................................771
Kupplung ......................................771
Multidrive ......................................769
Scheibenwaschanlage .................630
Follow-me-home-System ................266
Frachthaken .....................................587
Freisprechsystem
(für Mobiltelefon) ...........................545
E
F

800Alphabetischer Index
C-HR_OM_Europe_OM10530M
Gepäckraumabdeckung ................. 591
Gesamtkilometerzähler .................. 119
Geschwindigkeitsbegrenzung ....... 387
Geschwindigkeitsregelsystem
Dynamische Radar-
Geschwindigkeitsregelung ........ 351
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem
Drehzahlbereich ....................... 336
Geschwindigkeitsregelsystem ..... 369
Getriebe ................................... 244, 250
Modus M...................................... 246
Multidrive ..................................... 244
Schaltanzeige .............................. 251
Schaltgetriebe ............................. 250
Wenn der Schalthebel in
Stellung P blockiert ................... 248
Gewicht ............................................ 762
Glühlampen
Wattleistung................................. 773
Wechsel....................................... 661
Haken
Befestigungshaken
(Bodenmatte) .............................. 34
Frachthaken ................................ 587
Haken für Einkaufstüten .............. 587
Haken für Einkaufstüten .................587
Haltegriffe .........................................598
Halterungen ........................................84
Handschuhfach ................................584
Hauptwarnleuchte............................698
Hebel
Hebel für
Fahrtrichtungsanzeiger ..............255
Hebel zur
Motorhaubenentriegelung..........615
Schalthebel...........................244, 250
Wischerhebel........................278, 283
Zusätzlicher Fanghaken ...............615
Heckklappe .......................................165
Heckscheibenheizung .............562, 569
Heckscheibenwischer .....................283
Heizungen
Außenspiegel .......................562, 569
Sitzheizungen ...............................577
Helligkeitsregelung
Regulierung der
Anzeigenbeleuchtung ........122, 132
Helligkeitsregler für
Kombiinstrument ..................122, 132
Hintere Fahrtrichtungsanzeiger
Glühlampen auswechseln ............667
Hebel für
Fahrtrichtungsanzeiger ..............255
Wattleistung..................................773
Hinweise für den Winterbetrieb ......470
Hupe ..................................................194
G
H
