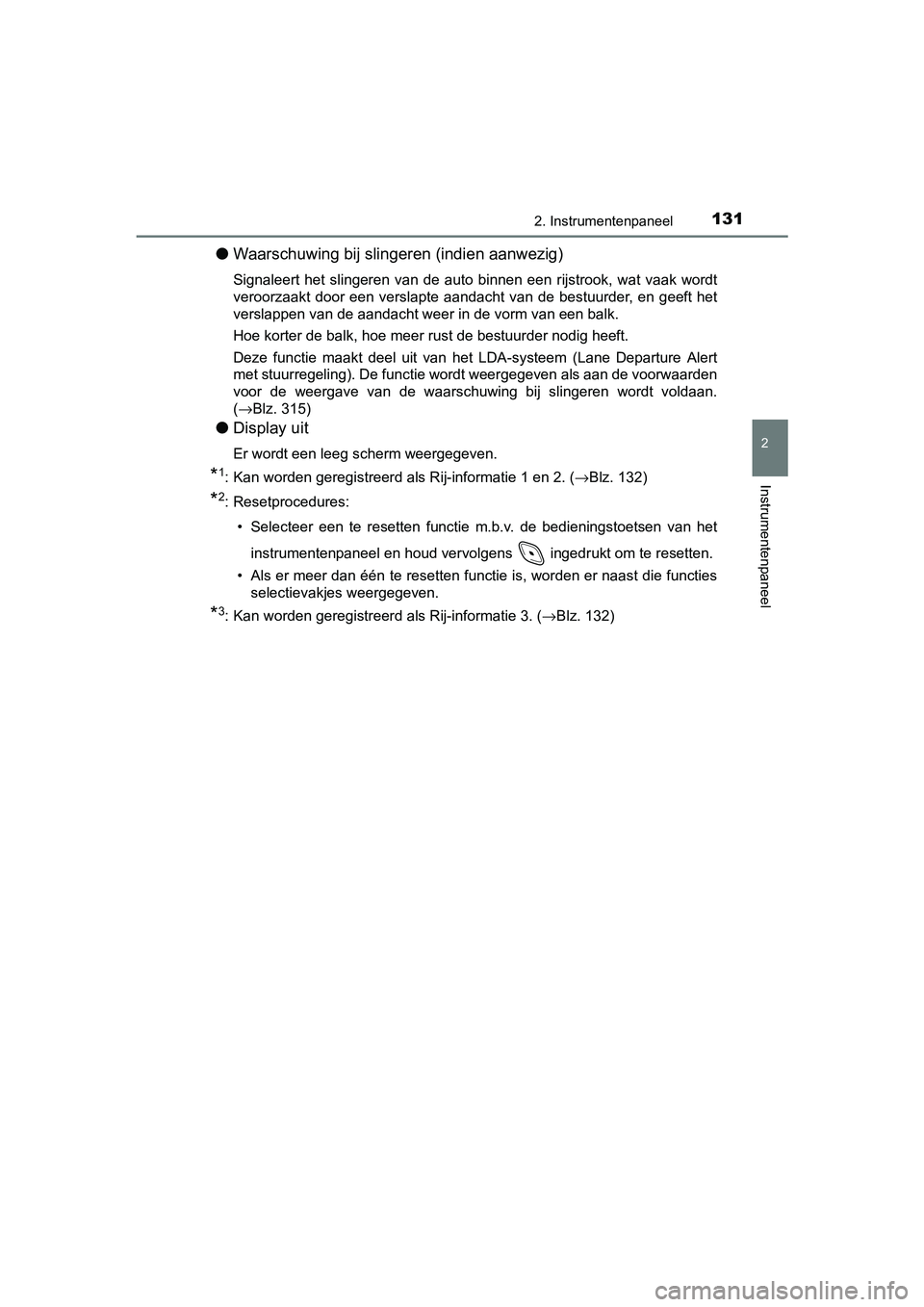

1312. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
●Waarschuwing bij slin geren (indien aanwezig)
Signaleert het slingeren van de auto binnen een rijstrook, wat vaak wordt
veroorzaakt door een verslapte aandacht van de bestuurder, en g eeft het
verslappen van de aandacht weer in de vorm van een balk.
Hoe korter de balk, hoe meer rust de bestuurder nodig heeft.
Deze functie maakt deel uit van het LDA-systeem (Lane Departure Alert
met stuurregeling). De functie wordt weergegeven als aan de voo rwaarden
voor de weergave van de waarschuwing bij slingeren wordt voldaa n.
( →Blz. 315)
● Display uit
Er wordt een leeg scherm weergegeven.
*1: Kan worden geregistreerd als Rij-informatie 1 en 2. ( →Blz. 132)
*2: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het
instrumentenpaneel en houd vervolgens ingedrukt om te resetten .
• Als er meer dan één te resetten functie is, worden er naast di e functies
selectievakjes weergegeven.
*3: Kan worden geregistreerd als Rij-informatie 3. (→ Blz. 132)
C-HR_OM_Europe_OM10528E.book Page 131 Tuesday, September 6, 2016 4:16 PM

1322. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 776.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert) ( →Blz. 315)*1
Hiermee kunt u de volg ende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarsc huwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 298)
*1
Hiermee kunt u de volg ende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) ( →Blz. 392)
*1
Hiermee kunt u de volg ende zaken instellen.
• BSM-functie aan/uit
• RCTA aan/uit
*
*
: De RCTA kan uitsluitend worden in-/uitgeschakeld als de BSM-fu nctie
is ingeschakeld.
● Toyota Parking Assist-sensor ( →Blz. 408)*1
Hiermee kan de Toyota Parking As sist-sensor worden in- of uitge-
schakeld.
● RSA (Road Sign Assist) ( →Blz. 330)
*1
Hiermee kunt u de RSA (Ro ad Sign Assist) instellen.
● Rijmodus selecteren ( →Blz. 385)
*1
● Verlichting instrumentenpaneel
Hiermee kunt u de helderheid v an de verlichting van het instrum en-
tenpaneel wijzigen.
Weergave instellingen
C-HR_OM_Europe_OM10528E.book Pag e 132 Tuesday, September 6, 2016 4:16 PM

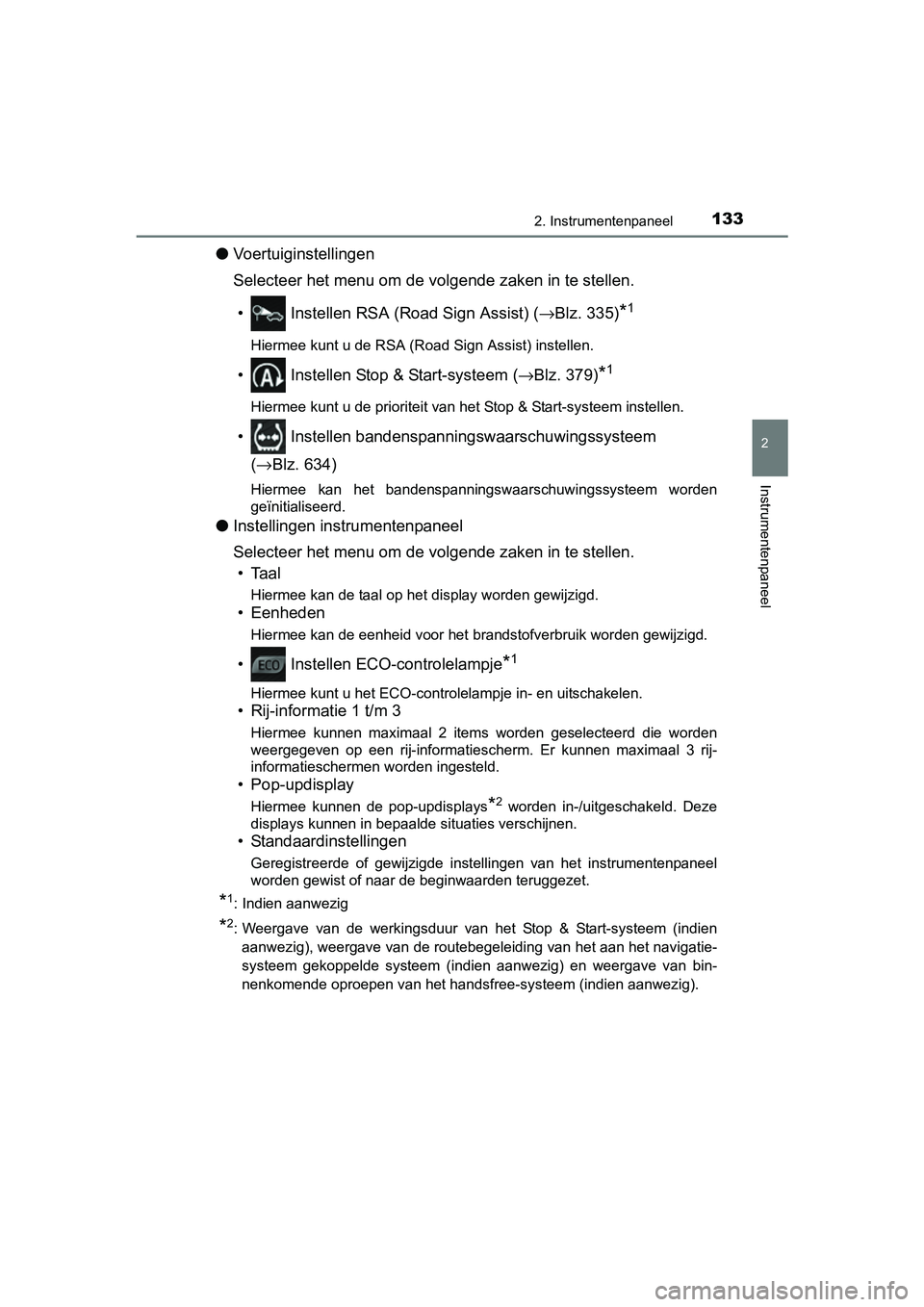

1332. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
●Voertuiginstellingen
Selecteer het menu om de vol gende zaken in te stellen.
• Instellen RSA (Road Sign Assist) ( →Blz. 335)
*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
• Instellen Stop & Start-systeem ( →Blz. 379)*1
Hiermee kunt u de prioriteit van het Stop & Start-systeem inste llen.
• Instellen bandenspanningswaarschuwingssysteem
( → Blz. 634)
Hiermee kan het bandenspanningswaarschuwingssysteem worden
geïnitialiseerd.
● Instellingen instrumentenpaneel
Selecteer het menu om de vol gende zaken in te stellen.
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijz igd.
• Instellen ECO-controlelampje*1
Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
• Rij-informatie 1 t/m 3
Hiermee kunnen maximaal 2 items worden geselecteerd die worden
weergegeven op een rij-informatiescherm. Er kunnen maximaal 3 r ij-
informatieschermen worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays*2 worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel
worden gewist of naar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van de werkingsduur van het Stop & Start-systeem (ind ien
aanwezig), weergave van de routebegeleiding van het aan het nav igatie-
systeem gekoppelde systeem (indien aanwezig) en weergave van bi n-
nenkomende oproepen van het handsfree-systeem (indien aanwezig) .
C-HR_OM_Europe_OM10528E.book Page 133 Tuesday, September 6, 2016 4:16 PM

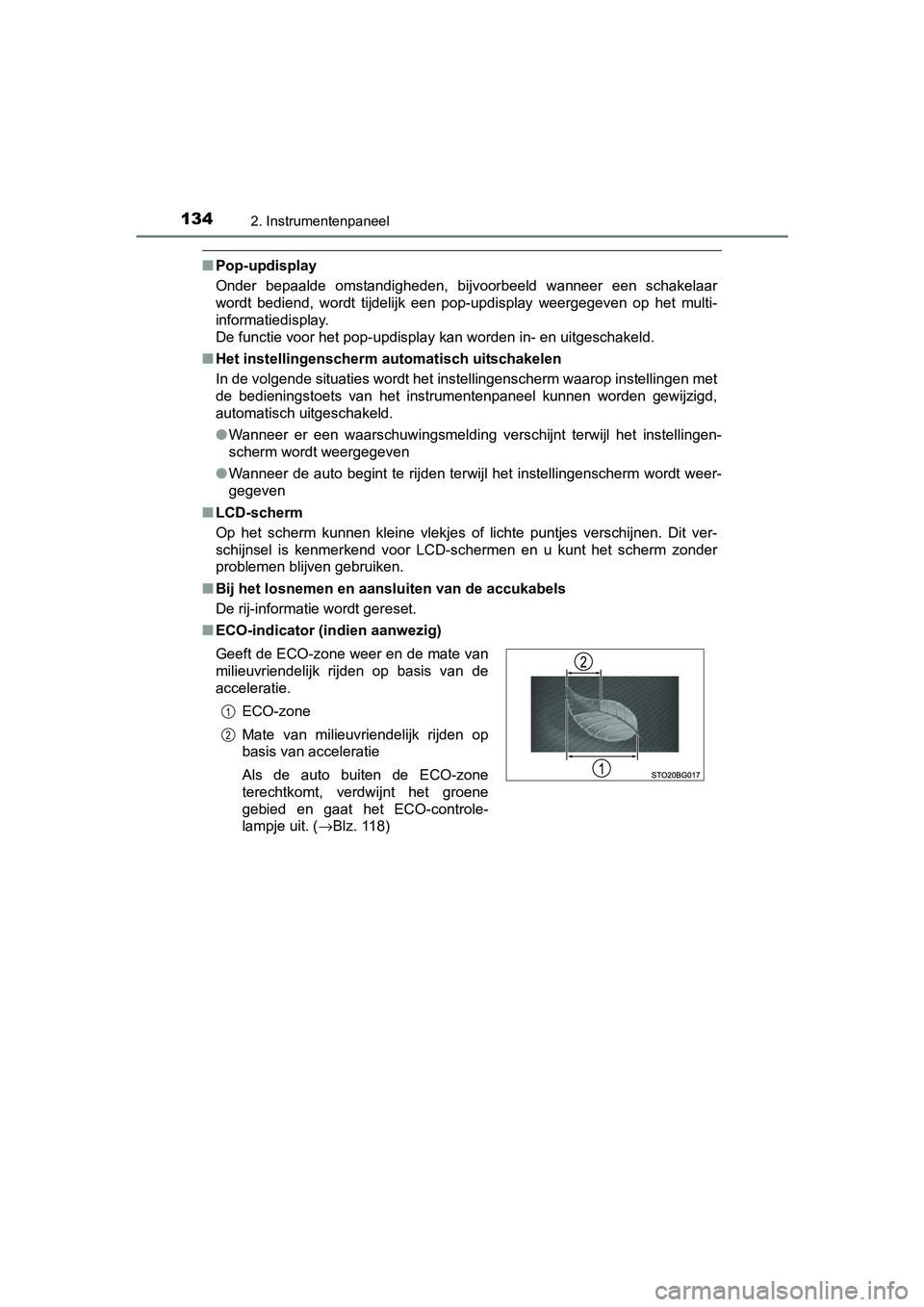

1342. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
■Pop-updisplay
Onder bepaalde omstandigheden, bijvoorbeeld wanneer een schakelaar
wordt bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-
informatiedisplay.
De functie voor het pop-updisplay kan worden in- en uitgeschake ld.
■ Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm waarop instellingen met
de bedieningstoets van het instrumentenpaneel kunnen worden gew ijzigd,
automatisch uitgeschakeld.
● Wanneer er een waarschuwingsmelding verschijnt terwijl het instellingen-
scherm wordt weergegeven
● Wanneer de auto begint te rijden terwijl het instellingenscherm wordt weer-
gegeven
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
■ ECO-indicator (indien aanwezig)
Geeft de ECO-zone weer en de mate van
milieuvriendelijk rijden op basis van de
acceleratie.
ECO-zone
Mate van milieuvriendelijk rijden op
basis van acceleratie
Als de auto buiten de ECO-zone
terechtkomt, verdwijnt het groene
gebied en gaat het ECO-controle-
lampje uit. ( →Blz. 118)
1
2
C-HR_OM_Europe_OM10528E.book Pag e 134 Tuesday, September 6, 2016 4:16 PM

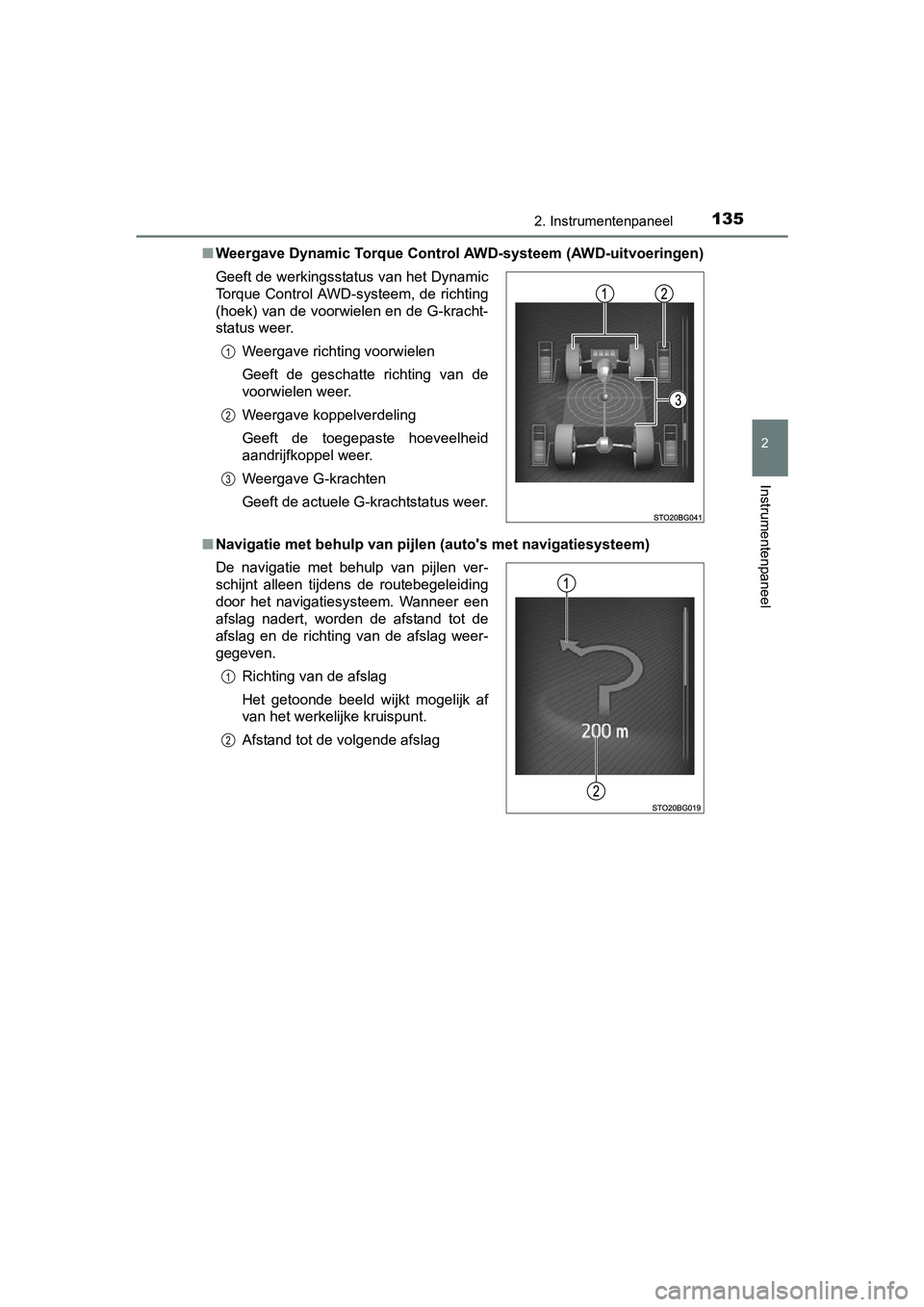

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E■
Weergave Dynamic Torque Control AWD-systeem (AWD-uitvoeringen)
■ Navigatie met behulp van pijlen (auto's met navigatiesysteem) Geeft de werkingsstatus van het Dynamic
Torque Control AWD-systeem, de richting
(hoek) van de voorwielen en de G-kracht-
status weer.
Weergave richting voorwielen
Geeft de geschatte richting van de
voorwielen weer.
Weergave koppelverdeling
Geeft de toegepaste hoeveelheid
aandrijfkoppel weer.
Weergave G-krachten
Geeft de actuele G-krachtstatus weer.
De navigatie met behulp van pijlen ver-
schijnt alleen tijdens de routebegeleiding
door het navigatiesysteem. Wanneer een
afslag nadert, worden de afstand tot de
afslag en de richting van de afslag weer-
gegeven. Richting van de afslag
Het getoonde beeld wijkt mogelijk af
van het werkelijke kruispunt.
Afstand tot de volgende afslag
1
2
3
1
2
C-HR_OM_Europe_OM10528E.book Pag e 135 Tuesday, September 6, 2016 4:16 PM

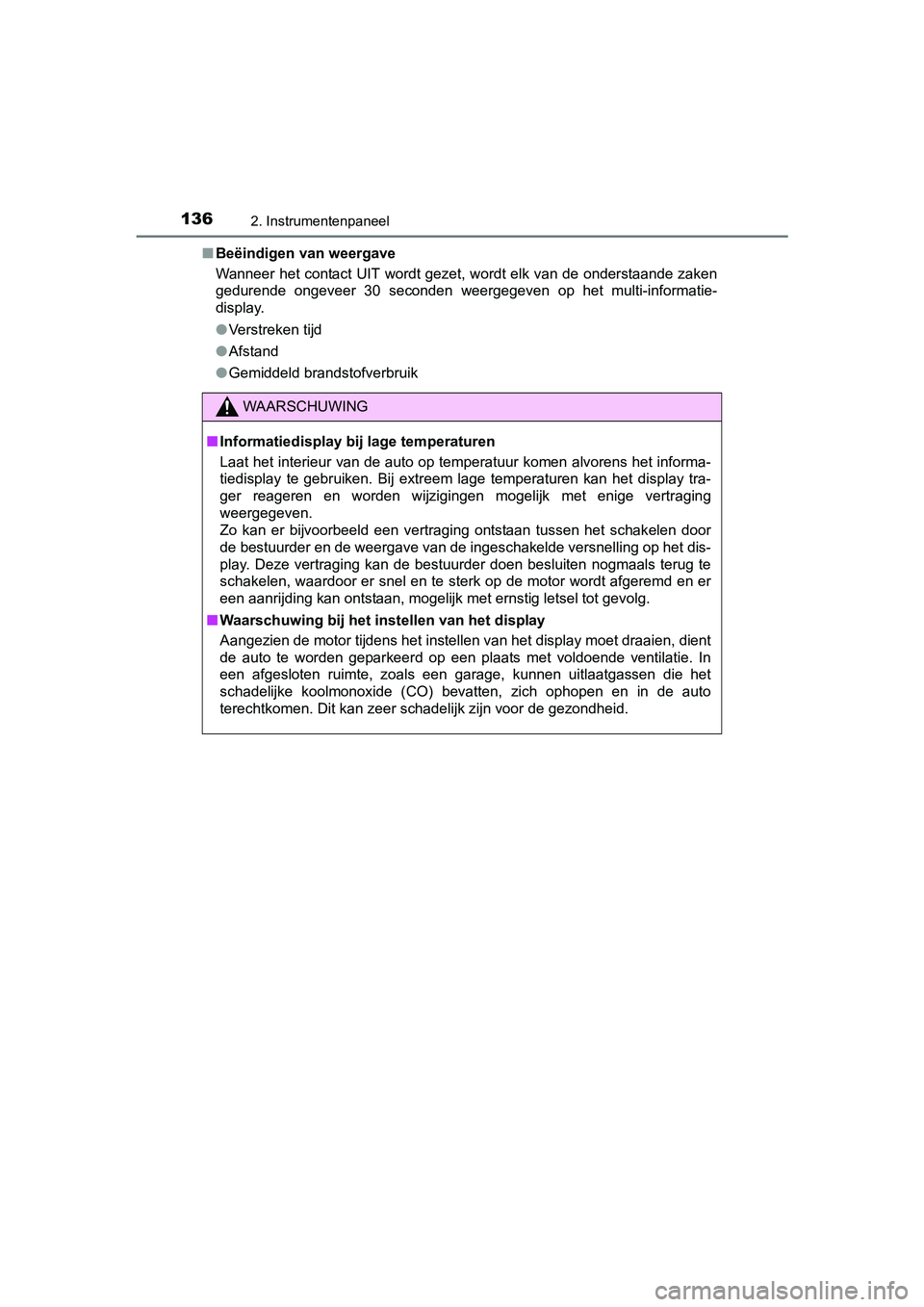

1362. Instrumentenpaneel
C-HR_OM_Europe_OM10528E■
Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaa nde zaken
gedurende ongeveer 30 seconden weergegeven op het multi-informa tie-
display.
● Verstreken tijd
● Afstand
● Gemiddeld brandstofverbruik
WAARSCHUWING
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het display tra-
ger reageren en worden wijzigingen mogelijk met enige vertragin g
weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er snel en te sterk op de motor wordt afger emd en er
een aanrijding kan ontstaan, mogelijk met ernstig letsel tot ge volg.
■ Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
C-HR_OM_Europe_OM10528E.book Pag e 136 Tuesday, September 6, 2016 4:16 PM

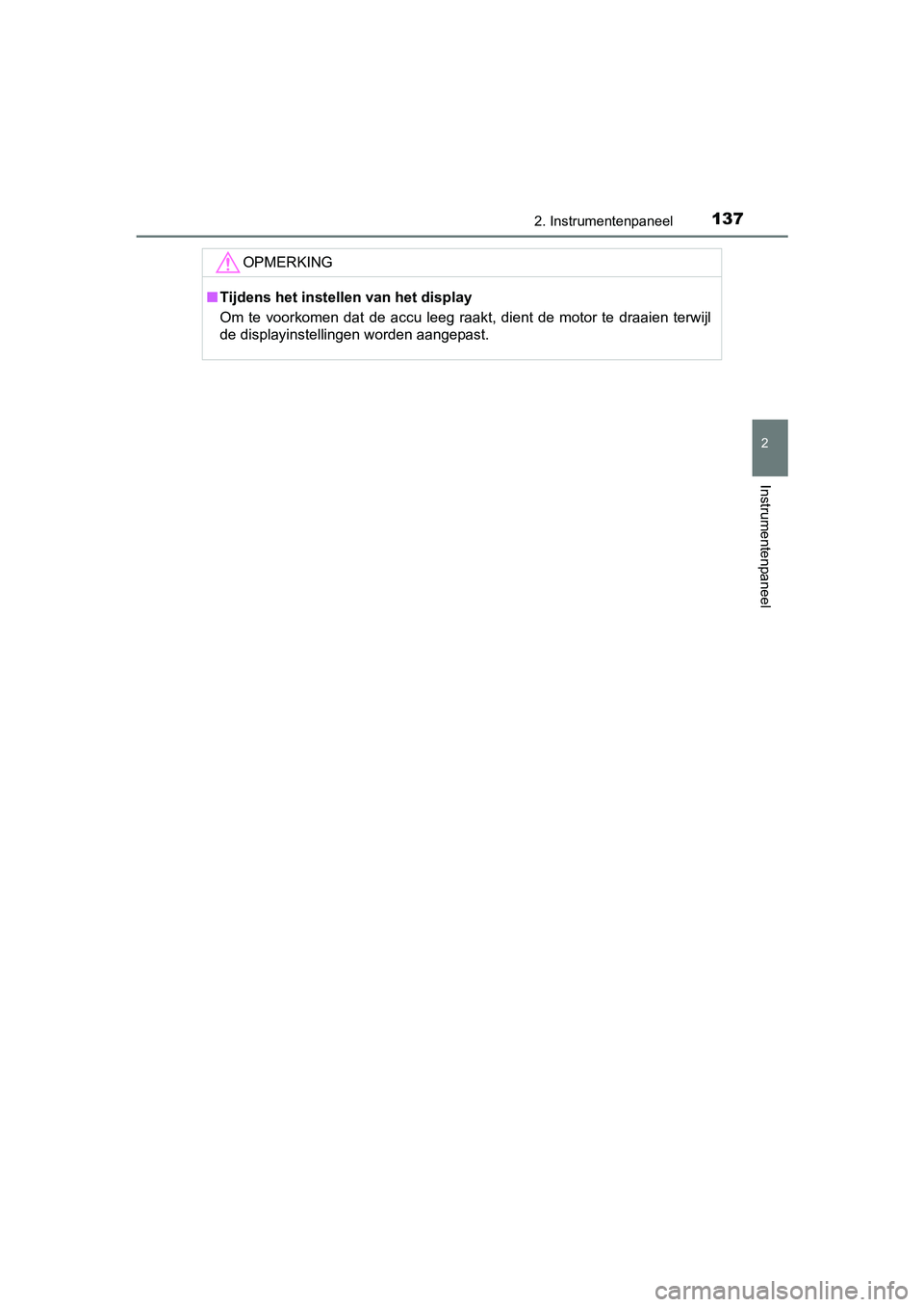

1372. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
OPMERKING
■Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt, dient de motor te draaien terwijl
de displayinstellingen worden aangepast.
C-HR_OM_Europe_OM10528E.book Pag e 137 Tuesday, September 6, 2016 4:16 PM

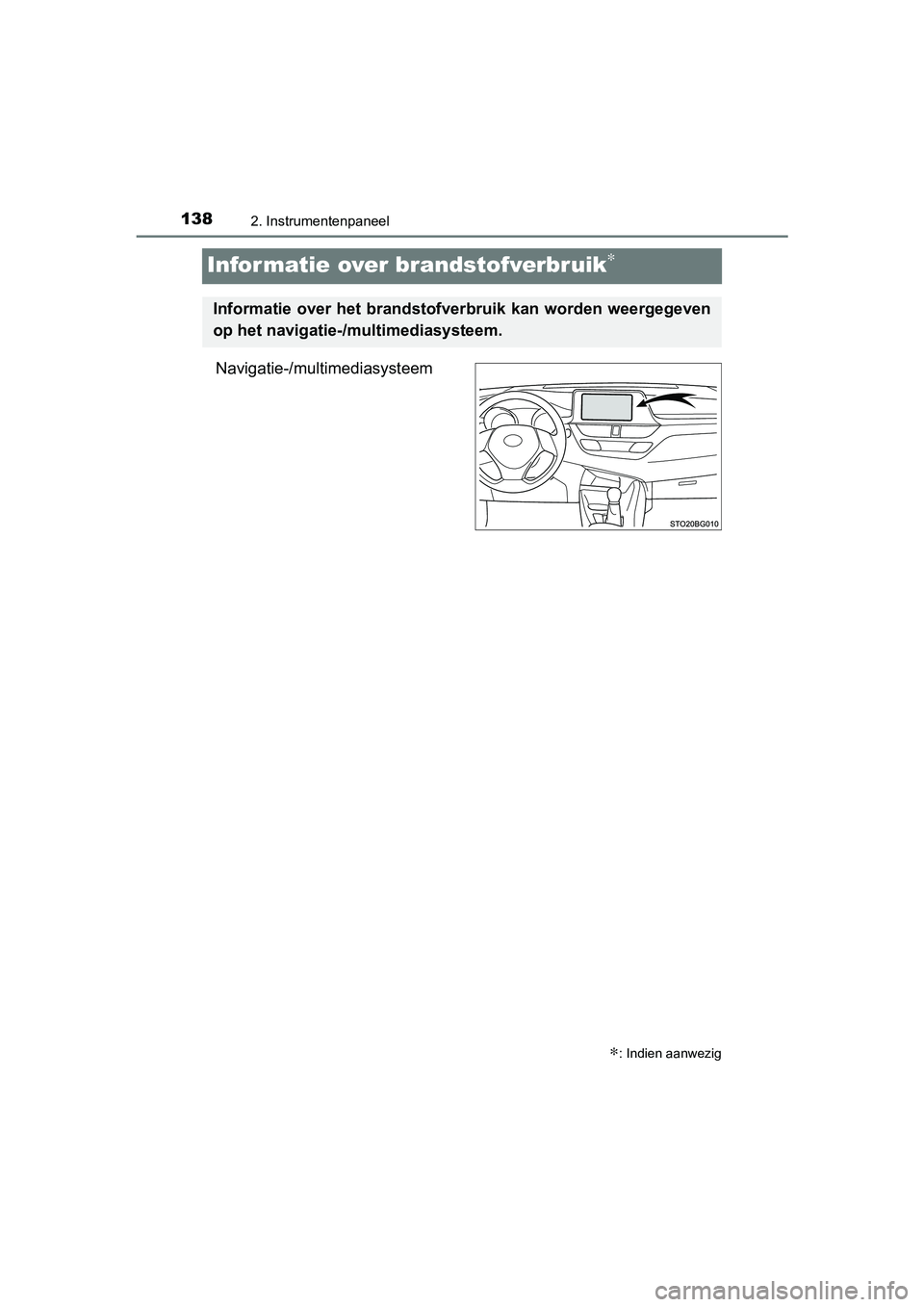

1382. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Informatie over brandstofverbruik∗
Navigatie-/multimediasysteem
∗: Indien aanwezig
Informatie over het brandstofverbruik kan worden weergegeven
op het navigatie-/m ultimediasysteem.
C-HR_OM_Europe_OM10528E.book Pag e 138 Tuesday, September 6, 2016 4:16 PM

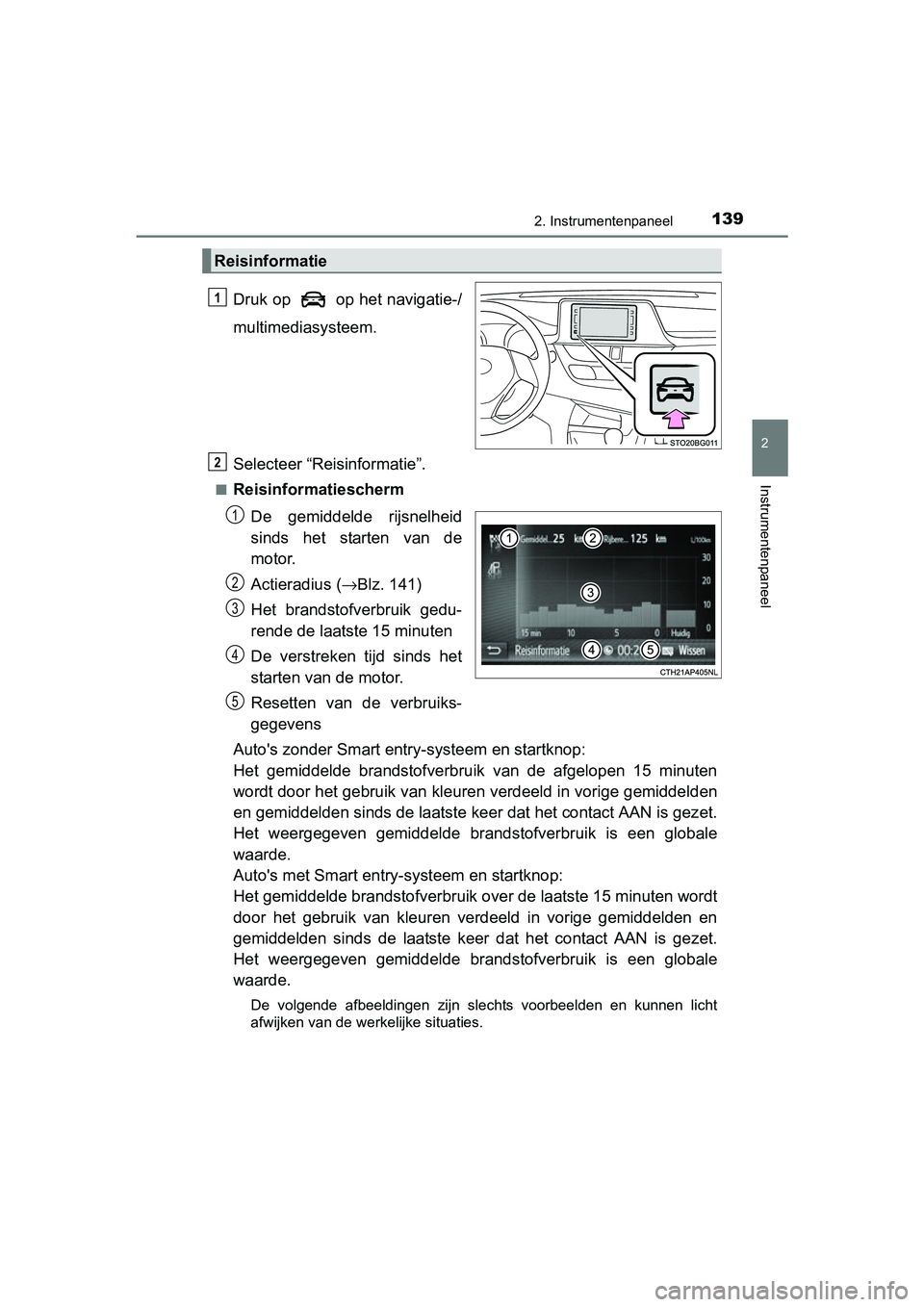

1392. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Druk op op het navigatie-/
multimediasysteem.
Selecteer “Reisinformatie”.
■ReisinformatieschermDe gemiddelde rijsnelheid
sinds het starten van de
motor.
Actieradius ( →Blz. 141)
Het brandstofverbruik gedu-
rende de laatste 15 minuten
De verstreken tijd sinds het
starten van de motor.
Resetten van de verbruiks-
gegevens
Auto's zonder Smart entry -systeem en startknop:
Het gemiddelde brandstofverbruik van de afgelopen 15 minuten
wordt door het gebruik van kleuren verdeeld in vorige gemiddeld en
en gemiddelden sinds de laatste keer dat het contact AAN is gezet.
Het weergegeven gemiddelde brand stofverbruik is een globale
waarde.
Auto's met Smart entry-s ysteem en startknop:
Het gemiddelde brandstofverbruik over de laatste 15 minuten wordt
door het gebruik van kleuren verdeeld in vorige gemiddelden en
gemiddelden sinds de laatste keer dat het contact AAN is gezet.
Het weergegeven gemiddelde brand stofverbruik is een globale
waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht
afwijken van de werkelijke situaties.
Reisinformatie
1
2
1
2
3
4
5
C-HR_OM_Europe_OM10528E.book Pag e 139 Tuesday, September 6, 2016 4:16 PM

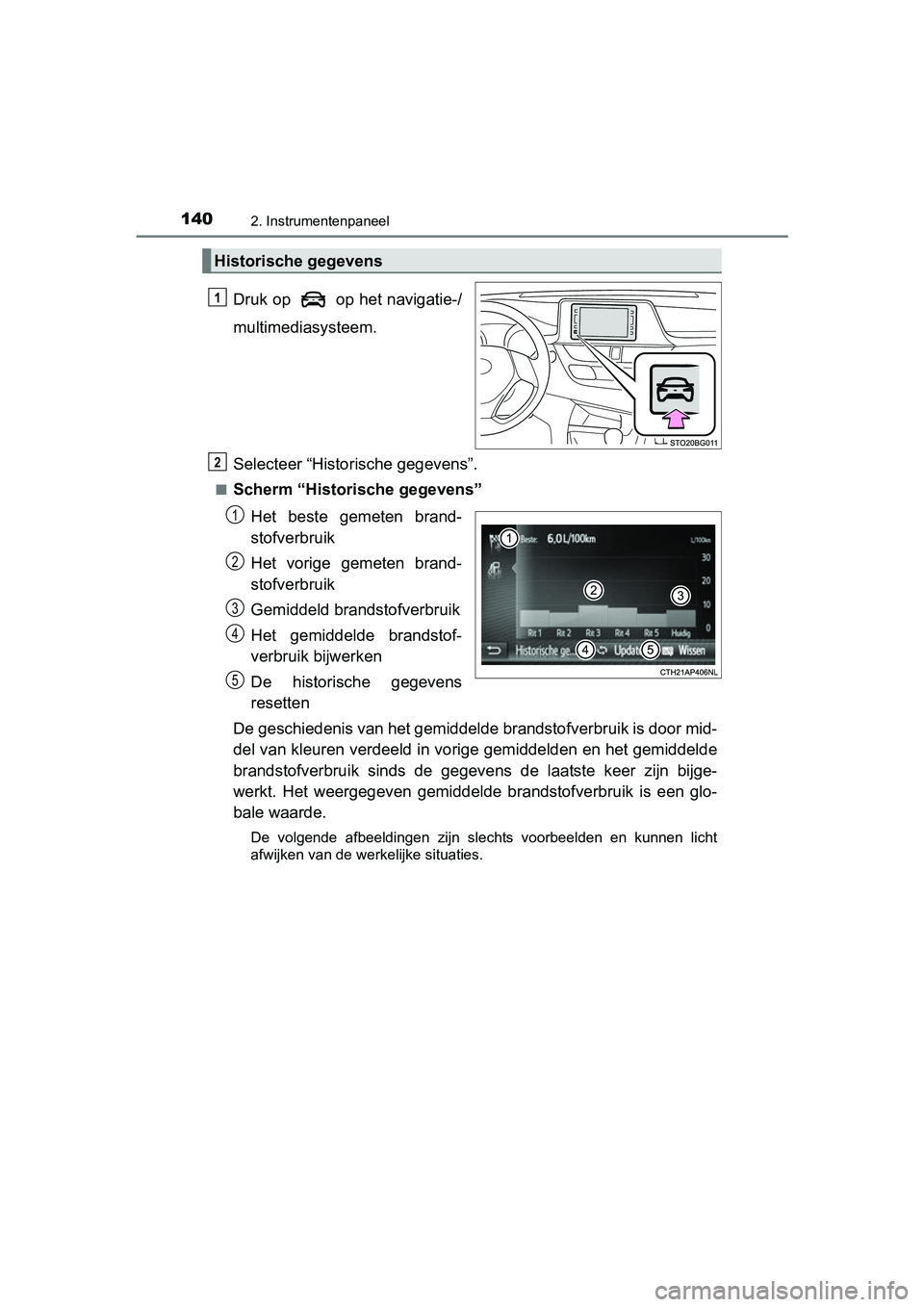

1402. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Druk op op het navigatie-/
multimediasysteem.
Selecteer “Historische gegevens”.
■Scherm “Historische gegevens”Het beste gemeten brand-
stofverbruik
Het vorige gemeten brand-
stofverbruik
Gemiddeld brandstofverbruik
Het gemiddelde brandstof-
verbruik bijwerken
De historische gegevens
resetten
De geschiedenis van het gemiddelde brandstofverbruik is door mi d-
del van kleuren verdeeld in vorige gemiddelden en het gemiddeld e
brandstofverbruik sinds de gegeve ns de laatste keer zijn bijge-
werkt. Het weergegeven gemiddel de brandstofverbruik is een glo-
bale waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht
afwijken van de werkelijke situaties.
Historische gegevens
1
2
1
2
3
4
5
