TOYOTA C-HR 2016 Instructieboekje (in Dutch)

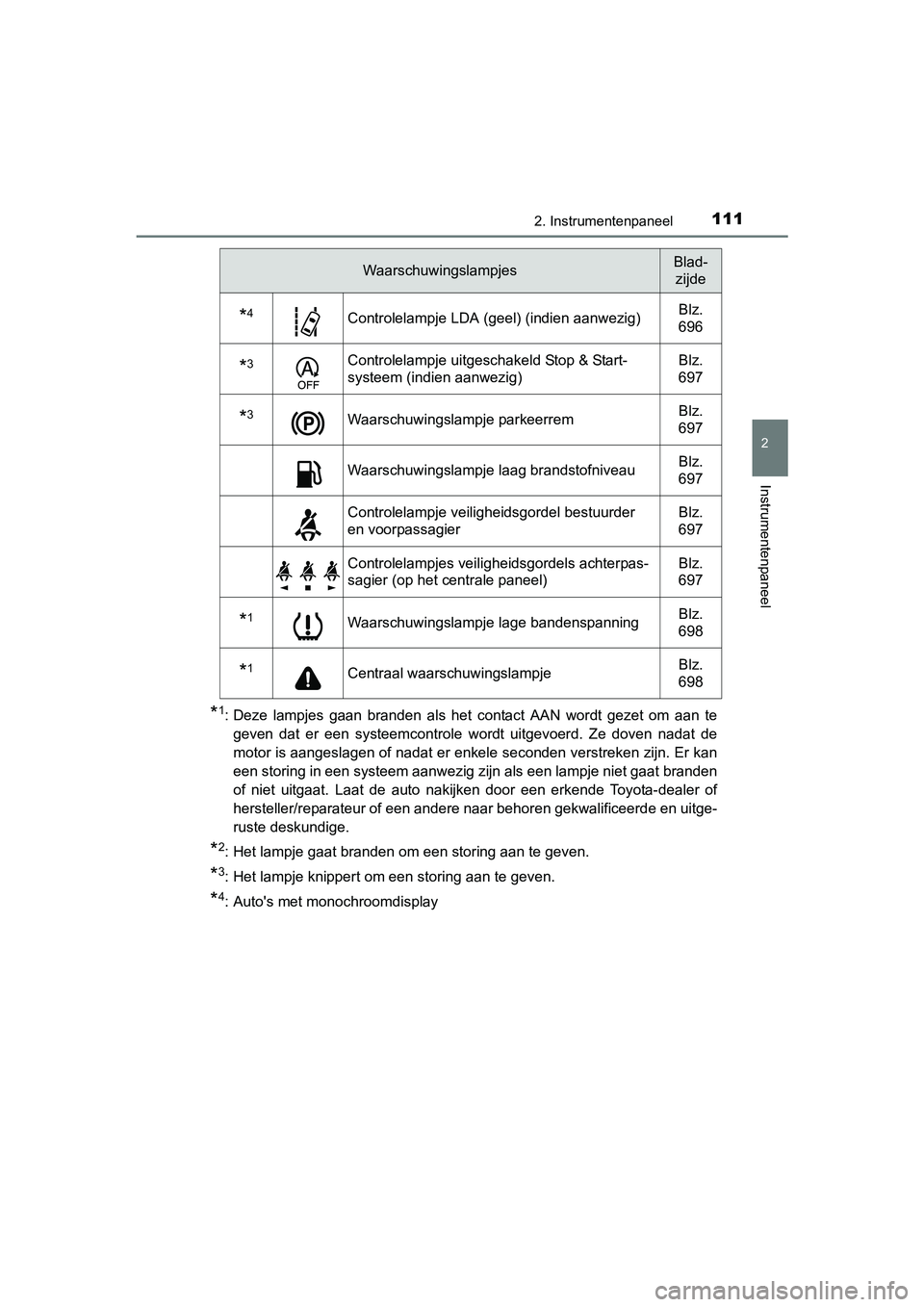

1112. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje gaat branden om een storing aan te geven.
*3: Het lampje knippert om een storing aan te geven.
*4: Auto's met monochroomdisplay
*4Controlelampje LDA (geel) (indien aanwezig) Blz.
696
*3Controlelampje uitgeschakeld Stop & Start-
systeem (indien aanwezig)Blz.
697
*3Waarschuwingslampje parkeerrem
Blz.
697
Waarschuwingslampje laag brandstofniveauBlz.
697
Controlelampje veiligheidsgordel bestuurder
en voorpassagierBlz.
697
Controlelampjes veiligheidsgordels achterpas-
sagier (op het centrale paneel)
Blz.
697
*1Waarschuwingslampje lage bandenspanning
Blz.
698
*1Centraal waarschuwingslampjeBlz.
698
WaarschuwingslampjesBlad-
zijde
C-HR_OM_Europe_OM10528E.book Pag e 111 Tuesday, September 6, 2016 4:16 PM

1122. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
ControlelampjesBlad-
zijde
Controlelampje richtingaanwijzers Blz.
255
Controlelampje achterlichtBlz.
265
Controlelampje grootlichtBlz.
266
Indicator mistlampen voor (indien aanwezig)
Blz.
276
Controlelampje mistachterlichtBlz.
276
Controlelampje Automatic High Beam-sys-
teem (indien aanwezig)Blz.
272
Waarschuwingslampje parkeerrem
Blz.
256
*1, 2Indicator stand-bystand Brake Hold-systeemBlz.
262
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz.
409
Controlelampje S-IPA (indien aanwezig)
Blz.
422
*3Controlelampje iMTBlz.
251
C-HR_OM_Europe_OM10528E.book Pag
e 112 Tuesday, September 6, 2016 4:16 PM

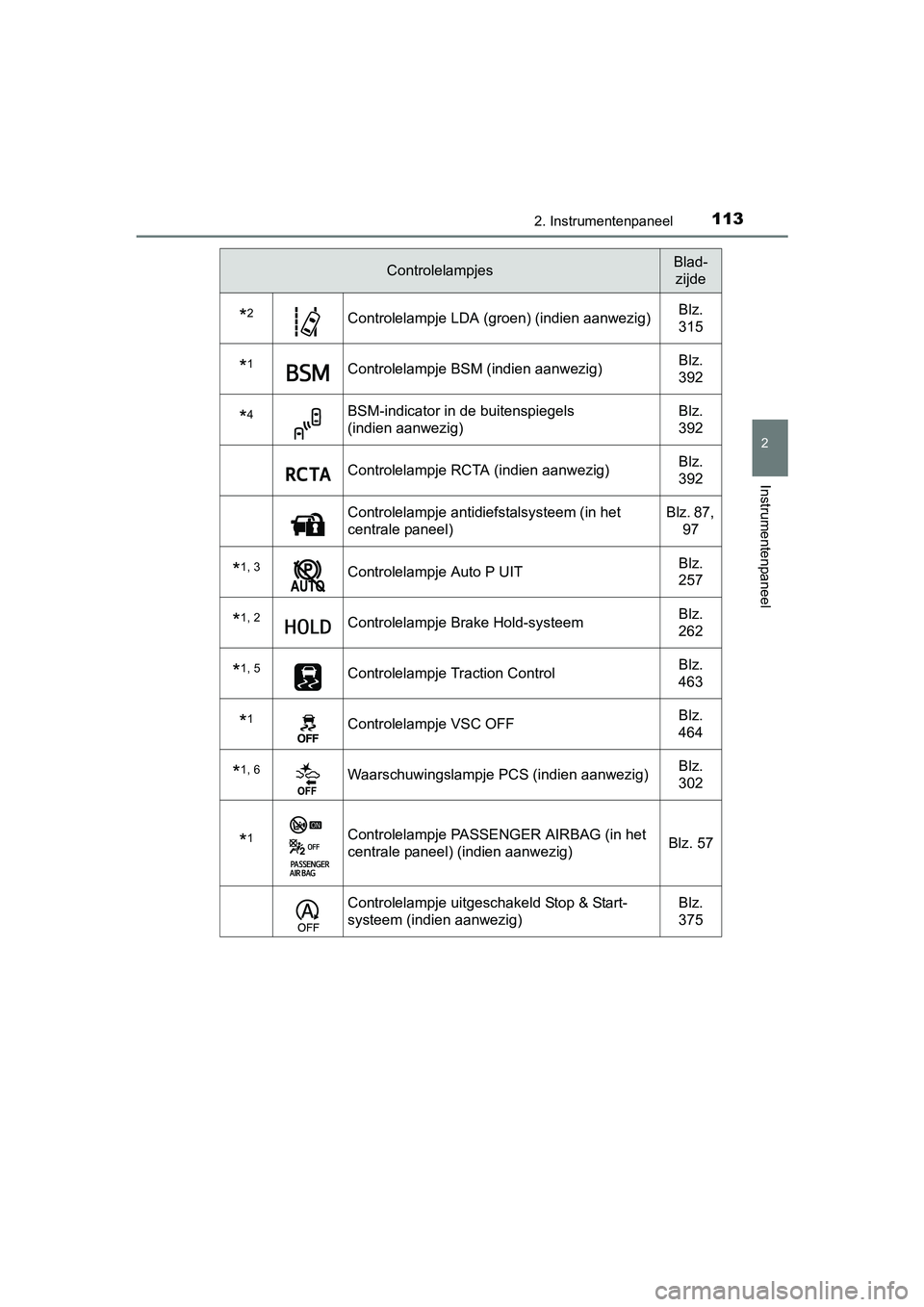

1132. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
*2Controlelampje LDA (groen) (indien aanwezig)Blz.
315
*1Controlelampje BSM (indien aanwezig)
Blz.
392
*4BSM-indicator in de buitenspiegels
(indien aanwezig)Blz.
392
Controlelampje RCTA (indien aanwezig)
Blz.
392
Controlelampje antidiefstalsysteem (in het
centrale paneel)Blz. 87,
97
*1, 3Controlelampje Auto P UIT Blz.
257
*1, 2Controlelampje Brake Hold-systeem
Blz.
262
*1, 5Controlelampje Traction ControlBlz.
463
*1Controlelampje VSC OFFBlz.
464
*1, 6Waarschuwingslampje PCS (indien aanwezig)
Blz.
302
*1Controlelampje PASSENGER AIRBAG (in het
centrale paneel) (indien aanwezig)Blz. 57
Controlelampje uitgeschakeld Stop & Start-
systeem (indien aanwezig) Blz.
375
ControlelampjesBlad-
zijde
C-HR_OM_Europe_OM10528E.book Pag e 113 Tuesday, September 6, 2016 4:16 PM

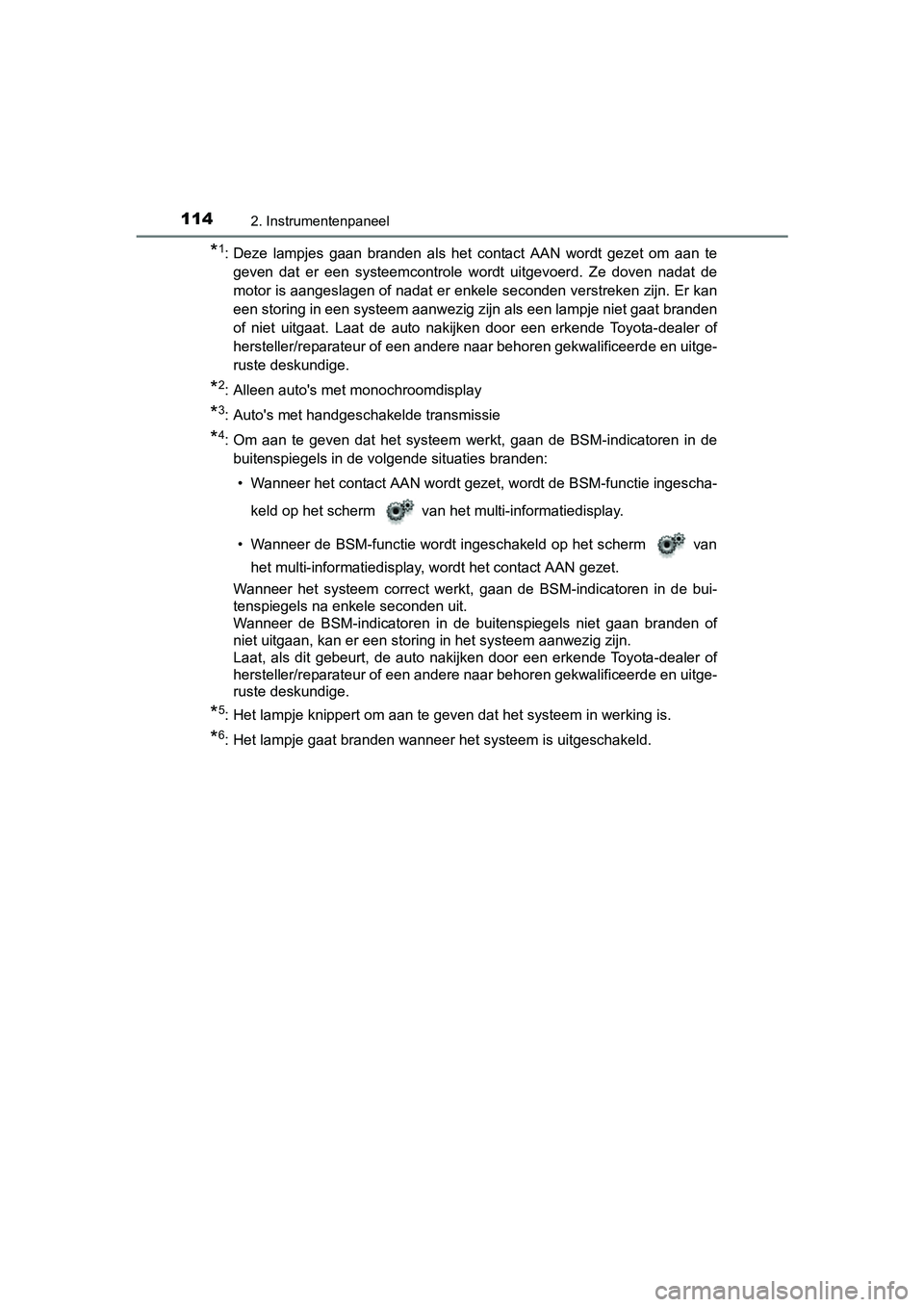

1142. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Alleen auto's met monochroomdisplay
*3: Auto's met handgeschakelde transmissie
*4: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet, wordt de BSM-functie inge scha-
keld op het scherm van het multi-informatiedisplay.
• Wanneer de BSM-functie wordt ingeschakeld op het scherm van het multi-informatiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in d e bui-
tenspiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota -dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*5: Het lampje knippert om aan te geven dat het systeem in werking is.
*6: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
C-HR_OM_Europe_OM10528E.book Page 114 Tuesday, September 6, 2016 4:16 PM

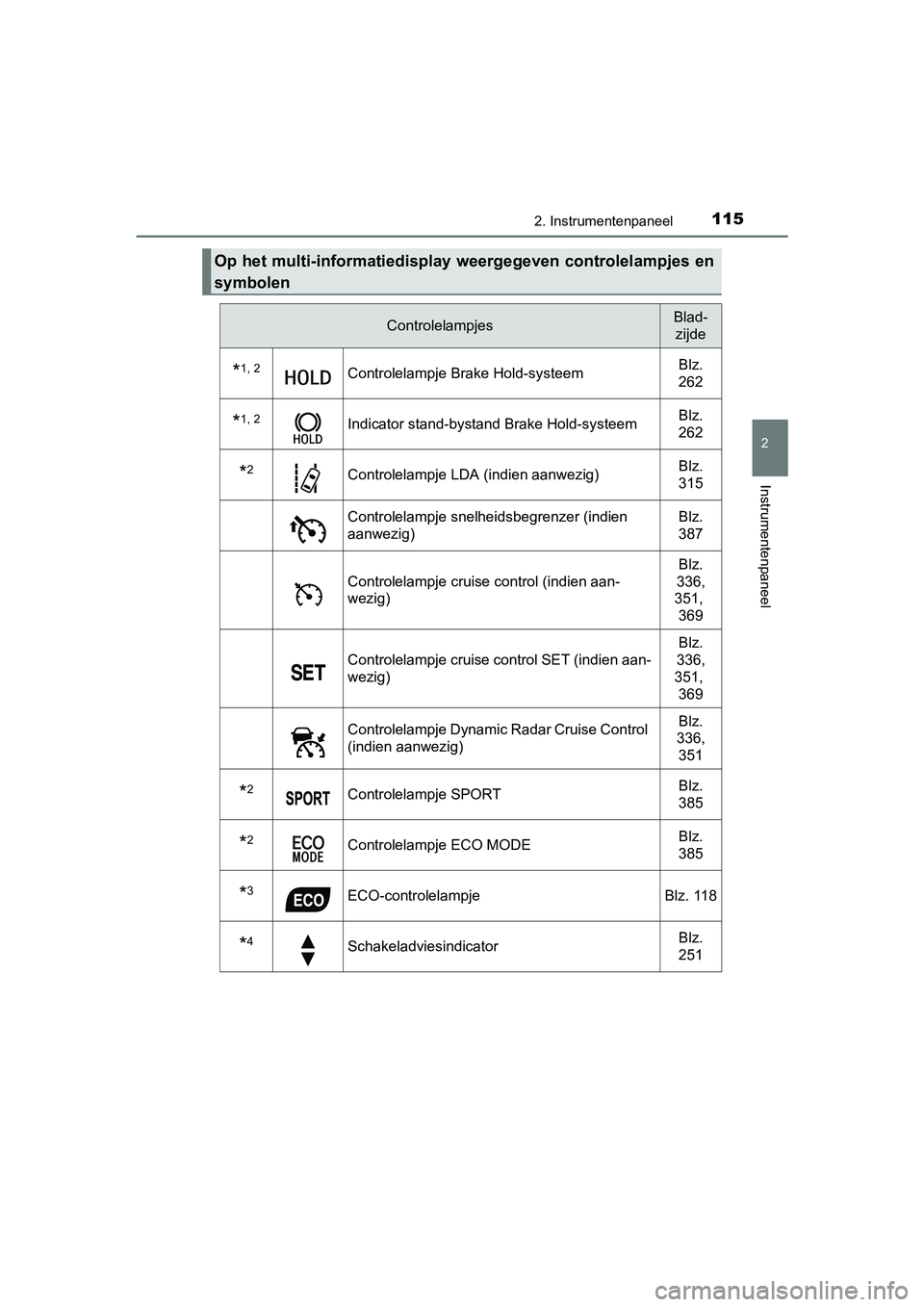

1152. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Op het multi-informatiedisplay weergegeven controlelampjes en
symbolen
ControlelampjesBlad-zijde
*1, 2Controlelampje Brake Hold-systeem Blz.
262
*1, 2Indicator stand-bystand Brake Hold-systeemBlz.
262
*2Controlelampje LDA (indien aanwezig)Blz.
315
Controlelampje snelheidsbegrenzer (indien
aanwezig) Blz.
387
Controlelampje cruise control (indien aan-
wezig) Blz.
336,
351, 369
Controlelampje cruise control SET (indien aan-
wezig) Blz.
336,
351, 369
Controlelampje Dynamic Radar Cruise Control
(indien aanwezig) Blz.
336, 351
*2Controlelampje SPORT Blz.
385
*2Controlelampje ECO MODE
Blz.
385
*3ECO-controlelampje
Blz. 118
*4Schakeladviesindicator Blz.
251
C-HR_OM_Europe_OM10528E.book Pag
e 115 Tuesday, September 6, 2016 4:16 PM

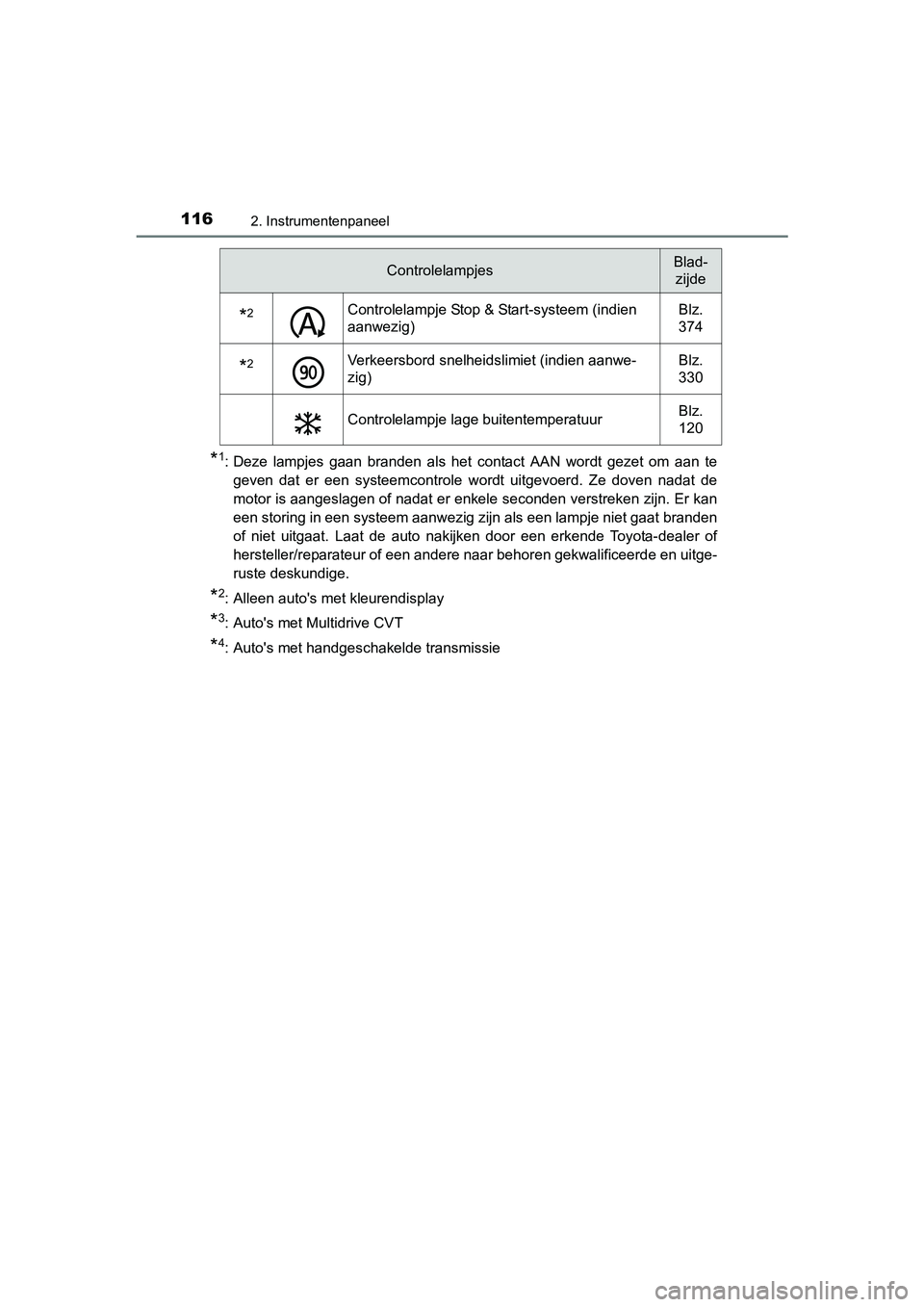

1162. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Alleen auto's met kleurendisplay
*3: Auto's met Multidrive CVT
*4: Auto's met handgeschakelde transmissie
*2Controlelampje Stop & Start-systeem (indien
aanwezig) Blz.
374
*2Verkeersbord snelheidslimiet (indien aanwe-
zig)Blz.
330
Controlelampje lage buitentemperatuur Blz.
120
ControlelampjesBlad-
zijde
C-HR_OM_Europe_OM10528E.book Pag e 116 Tuesday, September 6, 2016 4:16 PM

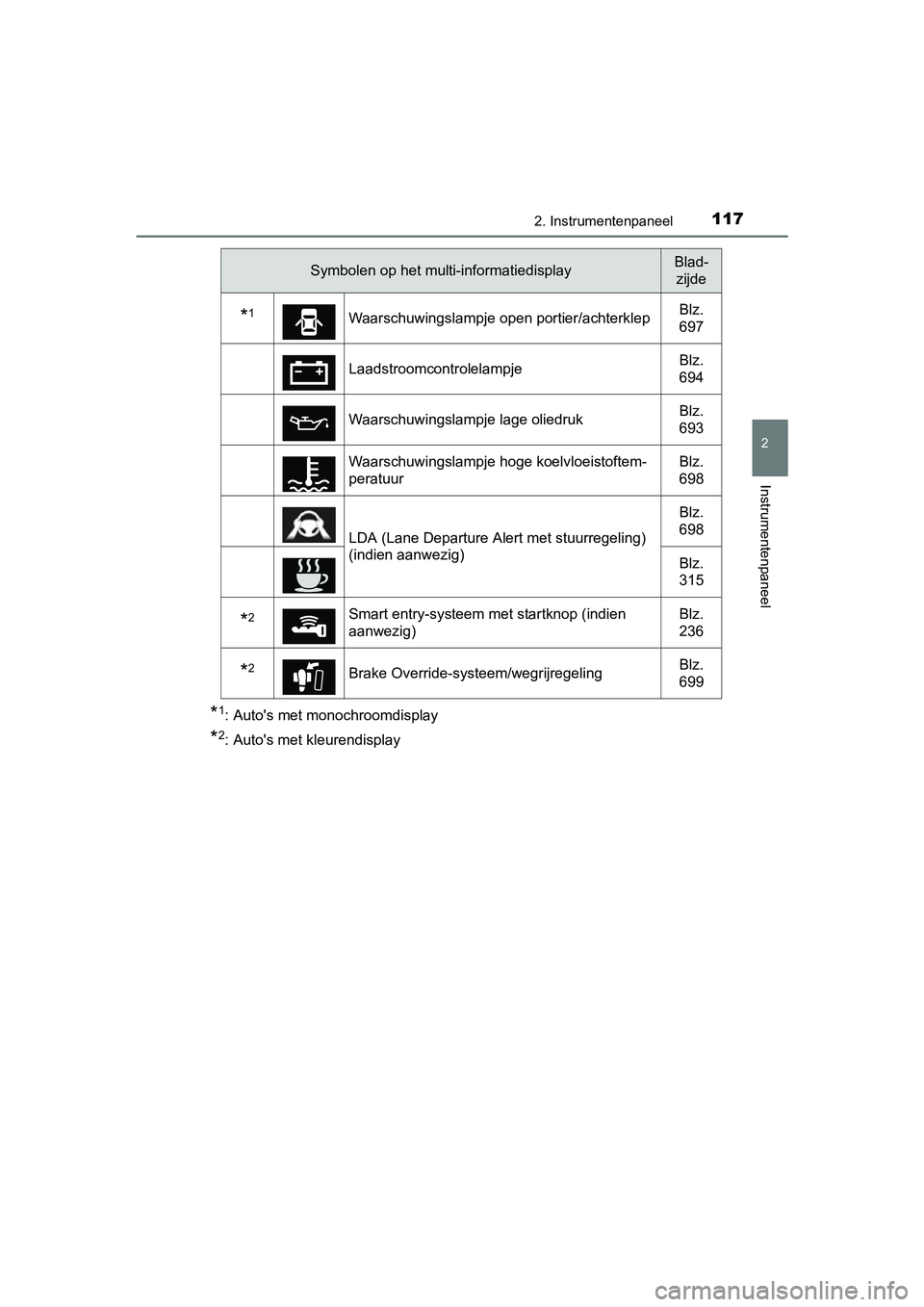

1172. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
*1: Auto's met monochroomdisplay
*2: Auto's met kleurendisplay
Symbolen op het multi-informatiedisplayBlad-zijde
*1Waarschuwingslampje open portier/achterklep Blz.
697
Laadstroomcontrolelampje Blz.
694
Waarschuwingslampje lage oliedruk Blz.
693
Waarschuwingslampje hoge koelvloeistoftem-
peratuur Blz.
698
LDA (Lane Departure Alert met stuurregeling)
(indien aanwezig) Blz.
698
Blz.
315
*2Smart entry-systeem met startknop (indien
aanwezig) Blz.
236
*2Brake Override-systeem/wegrijregeling Blz.
699
C-HR_OM_Europe_OM10528E.book Pag e 117 Tuesday, September 6, 2016 4:16 PM

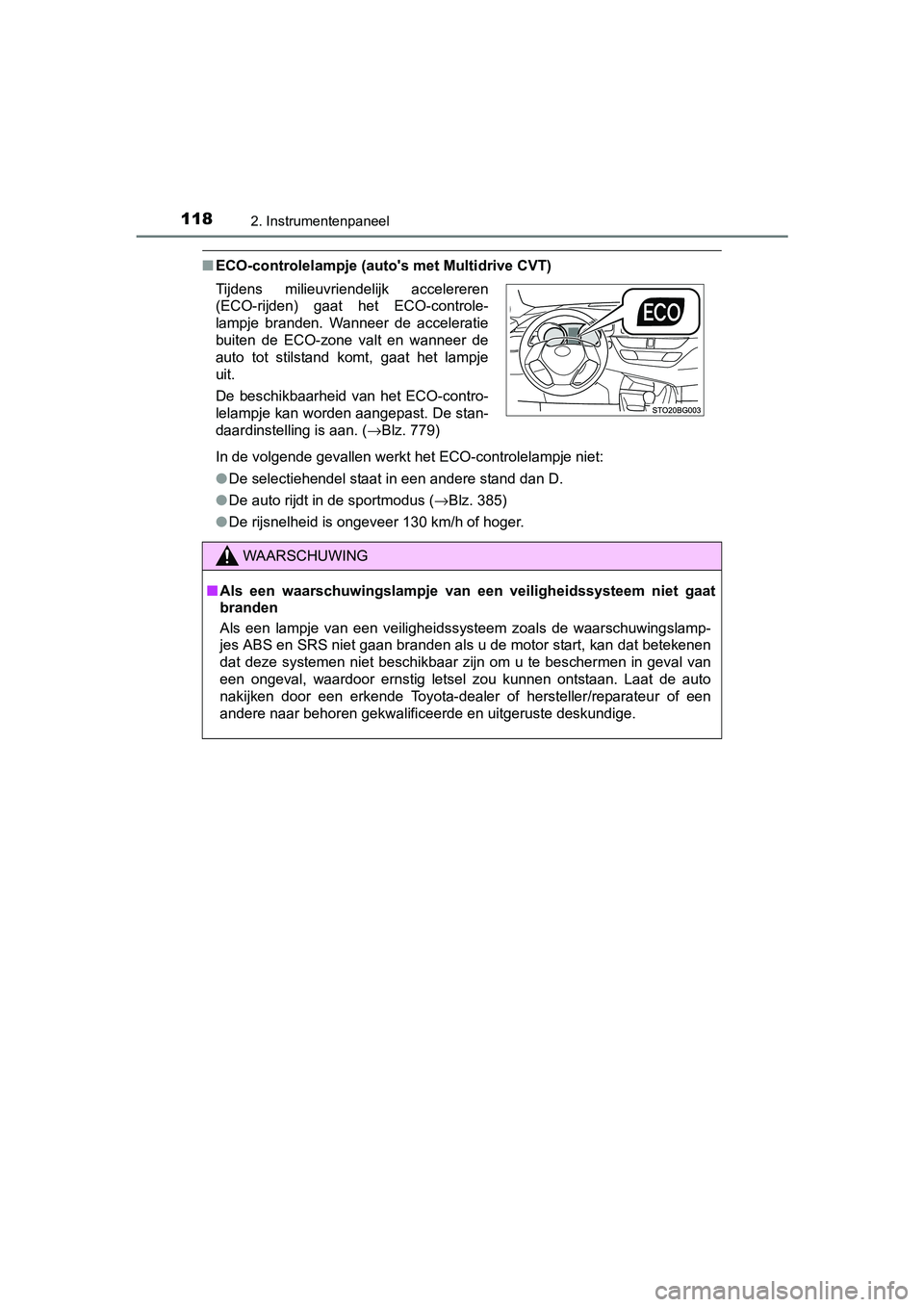

1182. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
■ECO-controlelampje (auto's met Multidrive CVT)
In de volgende gevallen werkt het ECO-controlelampje niet:
●De selectiehendel staat in een andere stand dan D.
● De auto rijdt in de sportmodus ( →Blz. 385)
● De rijsnelheid is ongeveer 130 km/h of hoger.
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
buiten de ECO-zone valt en wanneer de
auto tot stilstand komt, gaat het lampje
uit.
De beschikbaarheid van het ECO-contro-
lelampje kan worden aangepast. De stan-
daardinstelling is aan. (
→Blz. 779)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwing slamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in g eval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_OM_Europe_OM10528E.book Pag e 118 Tuesday, September 6, 2016 4:16 PM

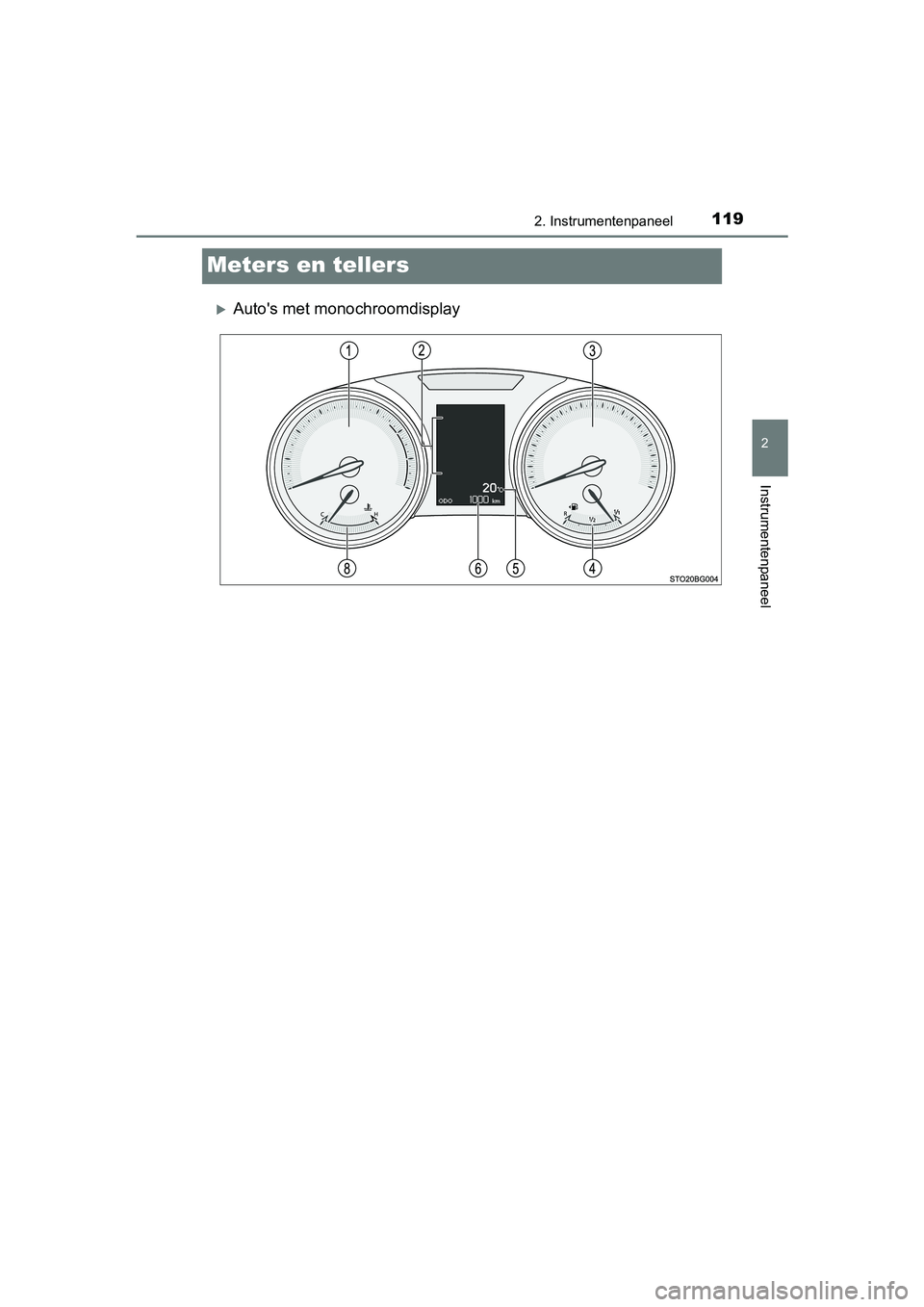

119
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Meters en tellers
Auto's met monochroomdisplay
C-HR_OM_Europe_OM10528E.book Page 119 Tuesday, September 6, 2016 4:16 PM

1202. Instrumentenpaneel
C-HR_OM_Europe_OM10528E

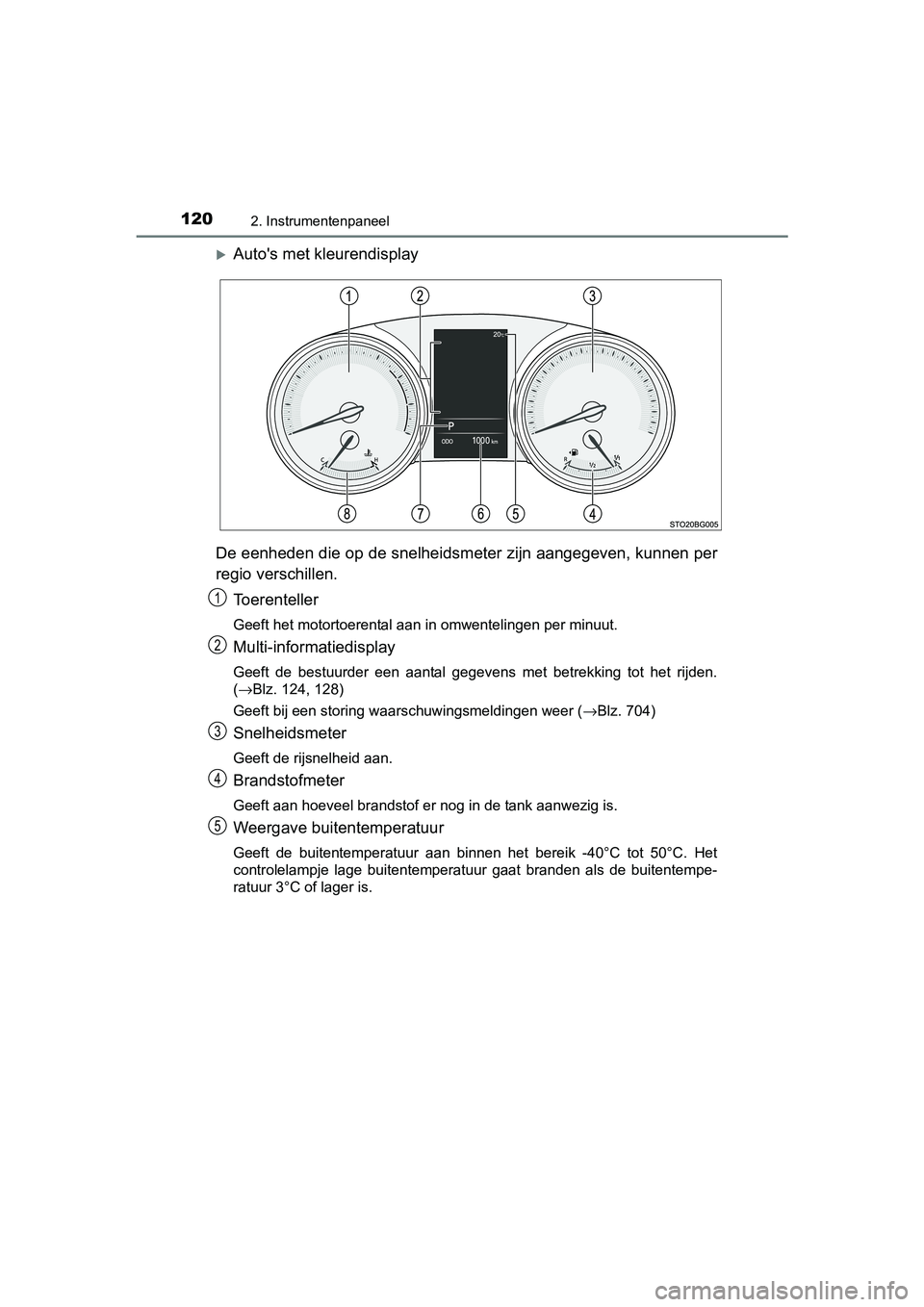

Auto's met kleurendisplay
De eenheden die op de snelheidsm eter zijn aangegeven, kunnen per
regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 124, 128)
Geeft bij een storing waarschuwingsmeldingen weer ( →Blz. 704)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C . Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
1
2
3
4
5
C-HR_OM_Europe_OM10528E.book Pag e 120 Tuesday, September 6, 2016 4:16 PM
