1212. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E

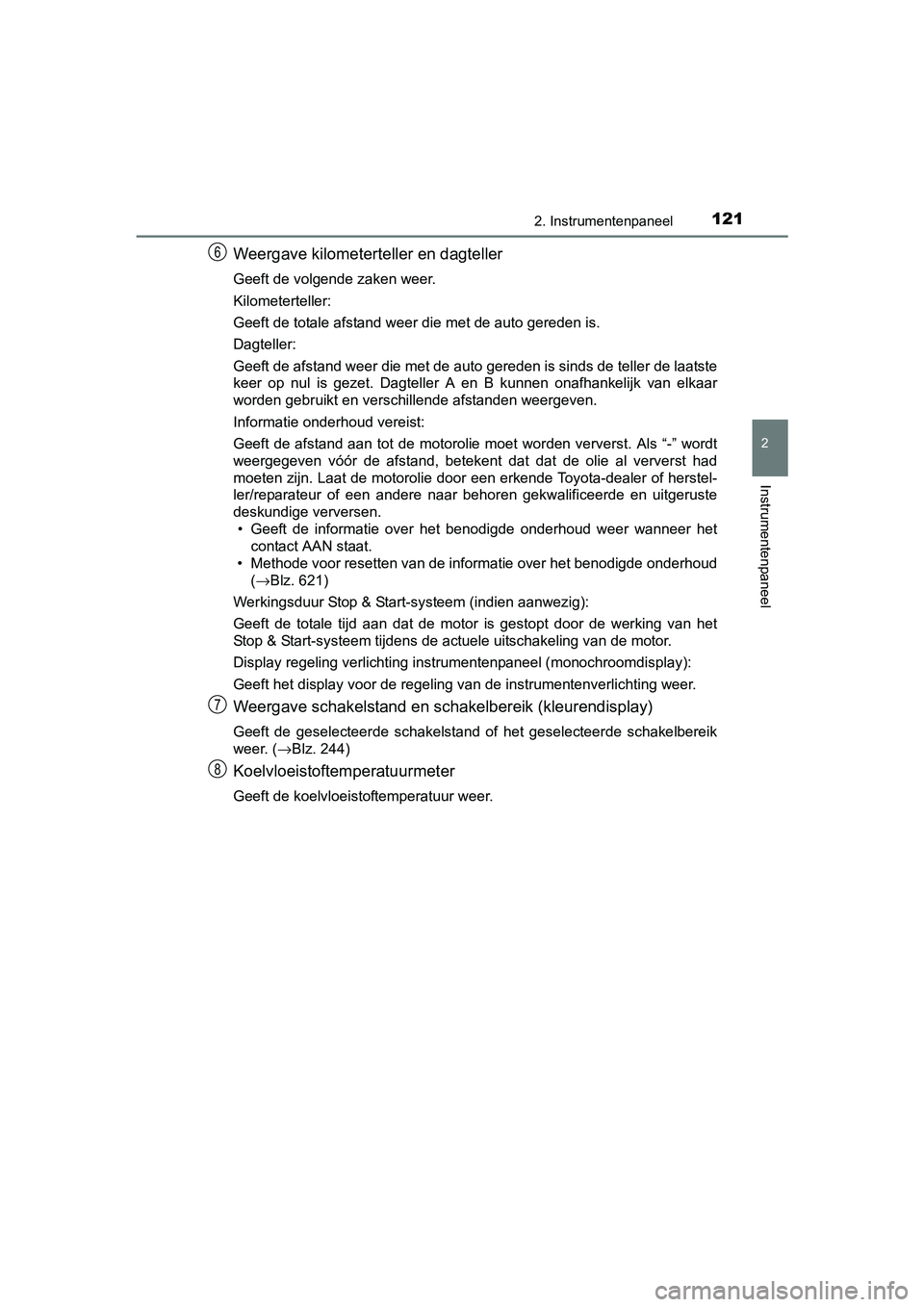

Weergave kilometerteller en dagteller
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Informatie onderhoud vereist:
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-” wordt
weergegeven vóór de afstand, betekent dat dat de olie al verver st had
moeten zijn. Laat de motorolie door een erkende Toyota-dealer o f herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige verversen. • Geeft de informatie over het benodigde onderhoud weer wanneer het
contact AAN staat.
• Methode voor resetten van de informatie over het benodigde ond erhoud
( →Blz. 621)
Werkingsduur Stop & Start-systeem (indien aanwezig):
Geeft de totale tijd aan dat de motor is gestopt door de werkin g van het
Stop & Start-systeem tijdens de actuele uitschakeling van de motor.
Display regeling verlichting instrumentenpaneel (monochroomdisp lay):
Geeft het display voor de regeling van de instrumentenverlichti ng weer.
Weergave schakelstand en schakelbereik (kleurendisplay)
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik
weer. ( →Blz. 244)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
6
7
8
C-HR_OM_Europe_OM10528E.book Pag e 121 Tuesday, September 6, 2016 4:16 PM

1222. Instrumentenpaneel
C-HR_OM_Europe_OM10528E

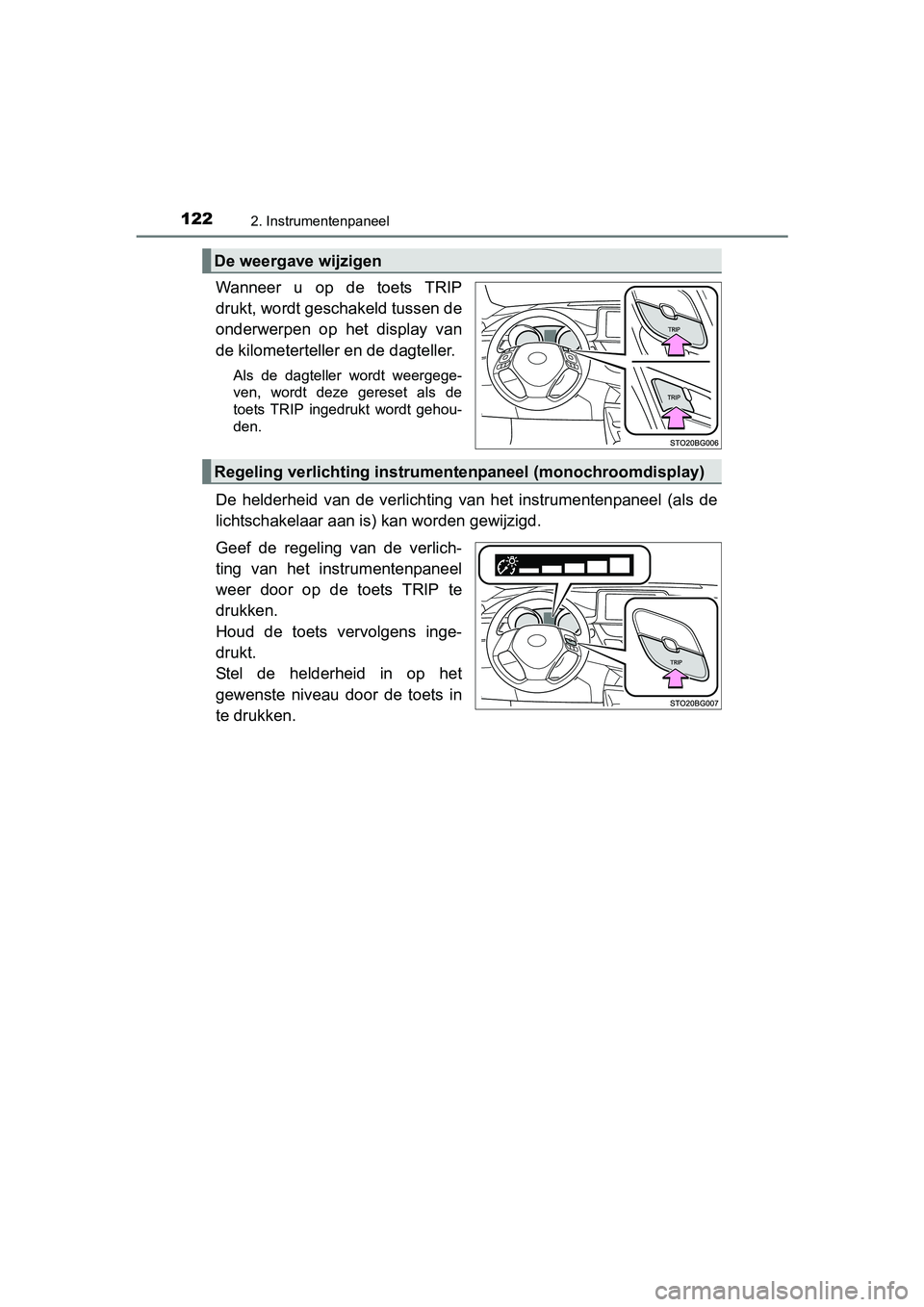

Wanneer u op de toets TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets TRIP ingedrukt wordt gehou-
den.
De helderheid van de verlichting van het instrumentenpaneel (als de
lichtschakelaar aan is) kan worden gewijzigd.
Geef de regeling van de verlich-
ting van het instrumentenpaneel
weer door op de toets TRIP te
drukken.
Houd de toets vervolgens inge-
drukt.
Stel de helderheid in op het
gewenste niveau door de toets in
te drukken.
De weergave wijzigen
Regeling verlichting instrument enpaneel (monochroomdisplay)
C-HR_OM_Europe_OM10528E.book Pag e 122 Tuesday, September 6, 2016 4:16 PM

1232. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E

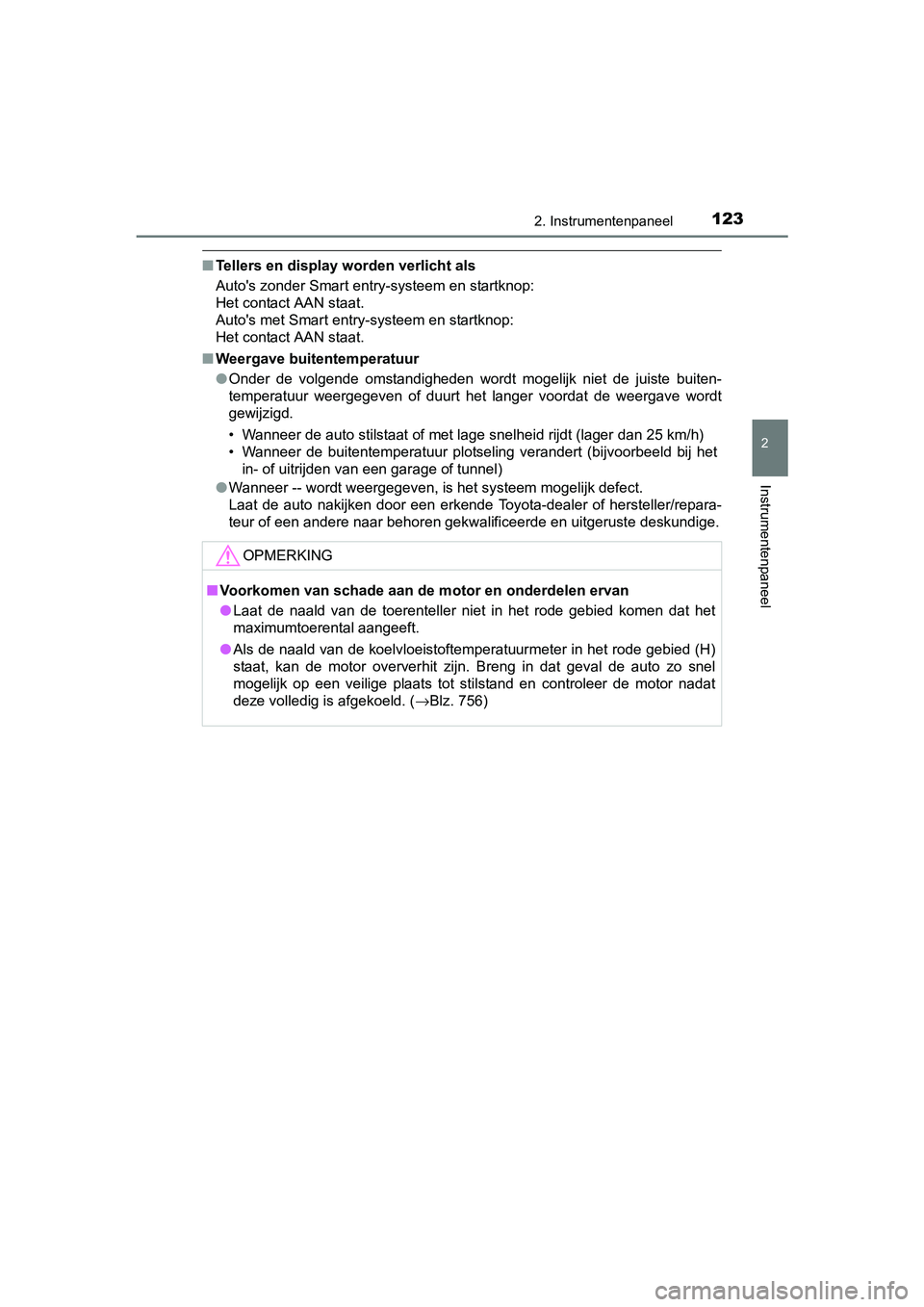

■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de m otor nadat
deze volledig is afgekoeld. ( →Blz. 756)
C-HR_OM_Europe_OM10528E.book Pag e 123 Tuesday, September 6, 2016 4:16 PM

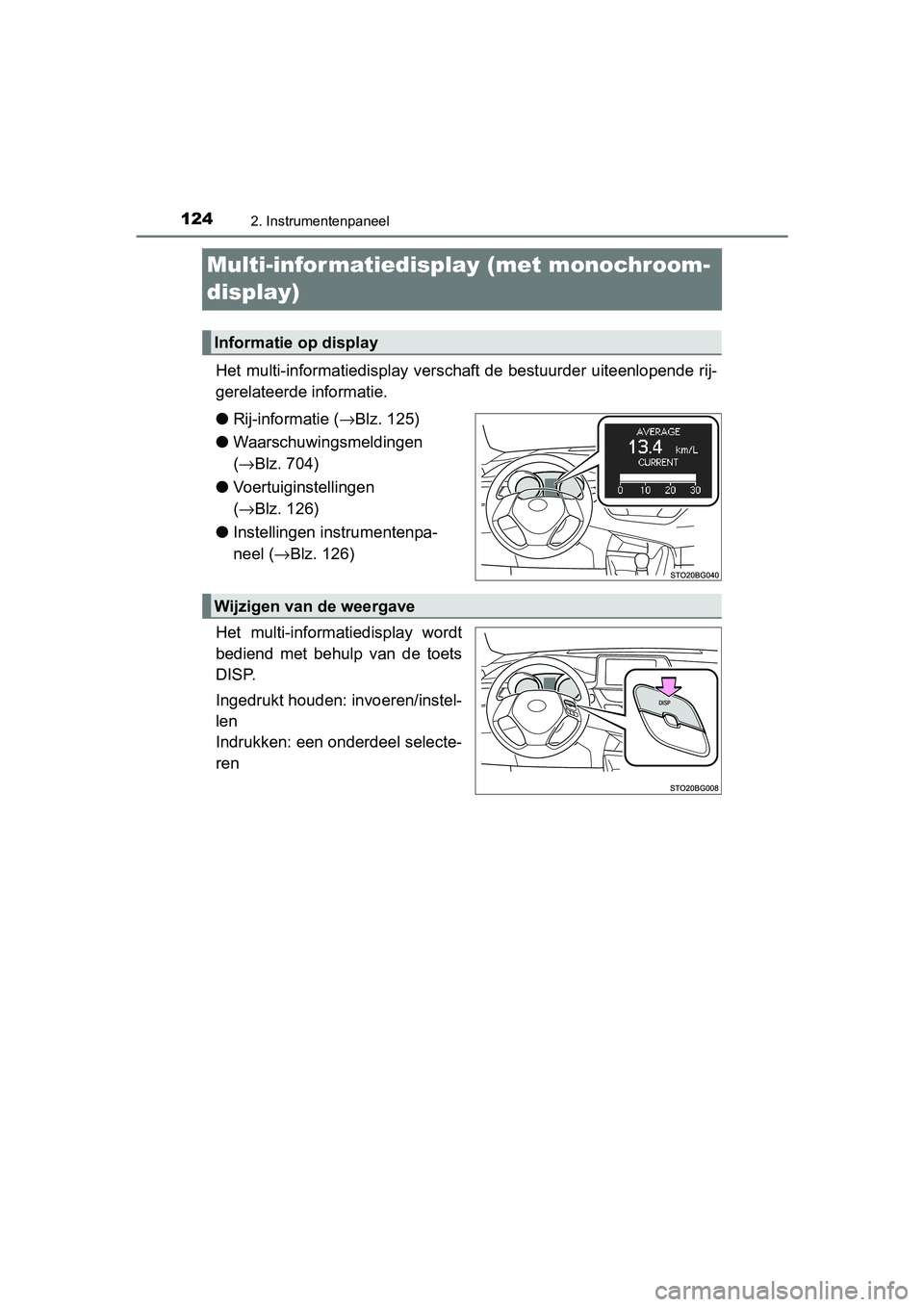

1242. Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Multi-infor matiedisplay (met monochroom-
display)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie.
● Rij-informatie ( →Blz. 125)
● Waarschuwingsmeldingen
(→ Blz. 704)
● Voertuiginstellingen
(→ Blz. 126)
● Instellingen instrumentenpa-
neel ( →Blz. 126)
Het multi-informatiedisplay wordt
bediend met behulp van de toets
DISP.
Ingedrukt houden: invoeren/instel-
len
Indrukken: een onderdeel selecte-
ren
Informatie op display
Wijzigen van de weergave
C-HR_OM_Europe_OM10528E.book Pag e 124 Tuesday, September 6, 2016 4:16 PM

1252. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E

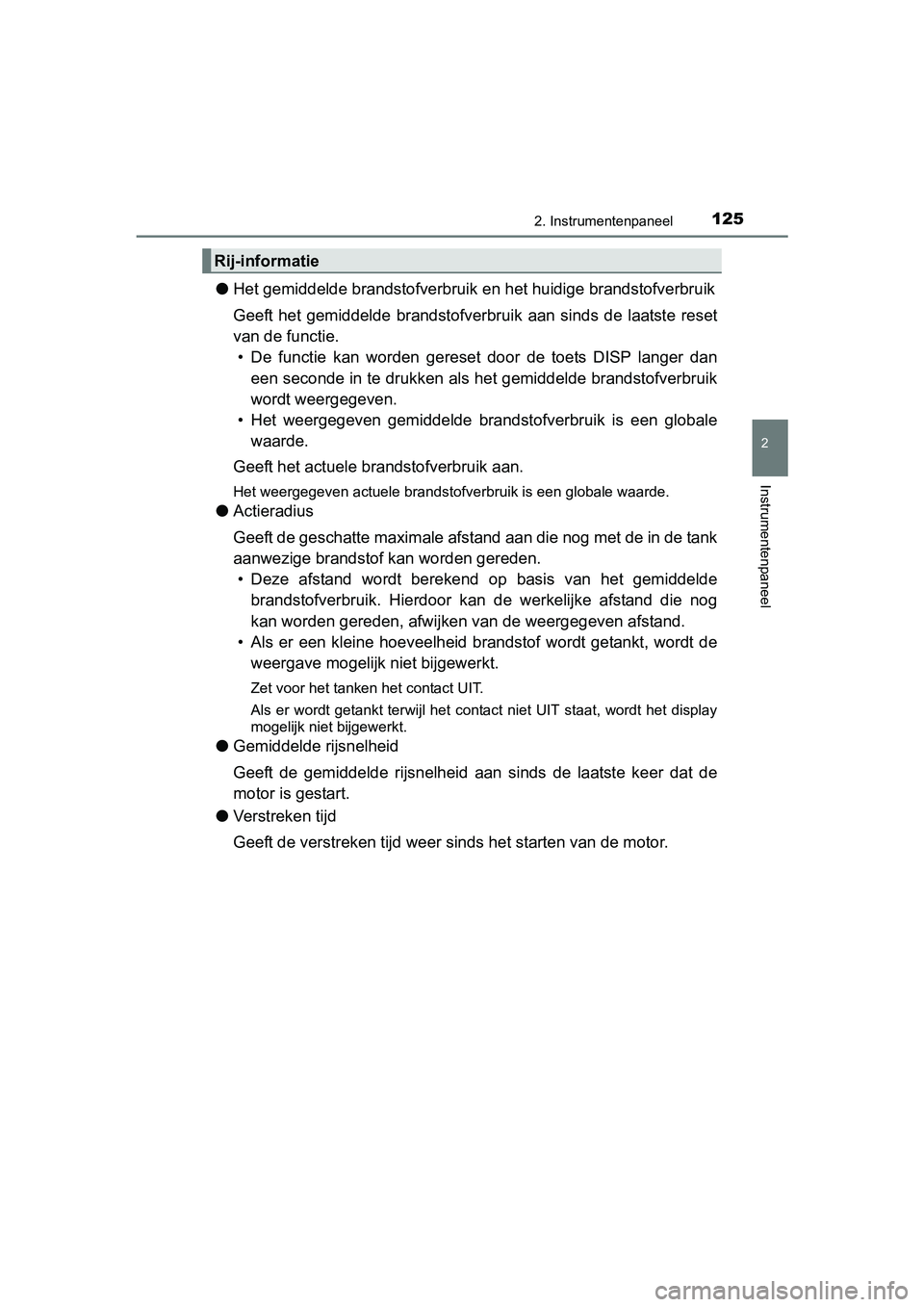

●Het gemiddelde brandstofverbruik en het huidige brandstofverbru ik
Geeft het gemiddelde brandstofver bruik aan sinds de laatste reset
van de functie. • De functie kan worden gereset door de toets DISP langer dan een seconde in te drukken als het gemiddelde brandstofverbruik
wordt weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
Geeft het actuele brandstofverbruik aan.
Het weergegeven actuele brandstofverbruik is een globale waarde .
●Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de ta nk
aanwezige brandstof kan worden gereden. • Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijke n van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e
weergave mogelijk niet bijgewerkt.
Zet voor het tanken het contact UIT.
Als er wordt getankt terwijl het contact niet UIT staat, wordt het display
mogelijk niet bijgewerkt.
● Gemiddelde rijsnelheid
Geeft de gemiddelde rijsnelheid aan sinds de laatste keer dat d e
motor is gestart.
● Verstreken tijd
Geeft de verstreken tijd weer s inds het starten van de motor.
Rij-informatie
C-HR_OM_Europe_OM10528E.book Pag e 125 Tuesday, September 6, 2016 4:16 PM

1262. Instrumentenpaneel
C-HR_OM_Europe_OM10528E

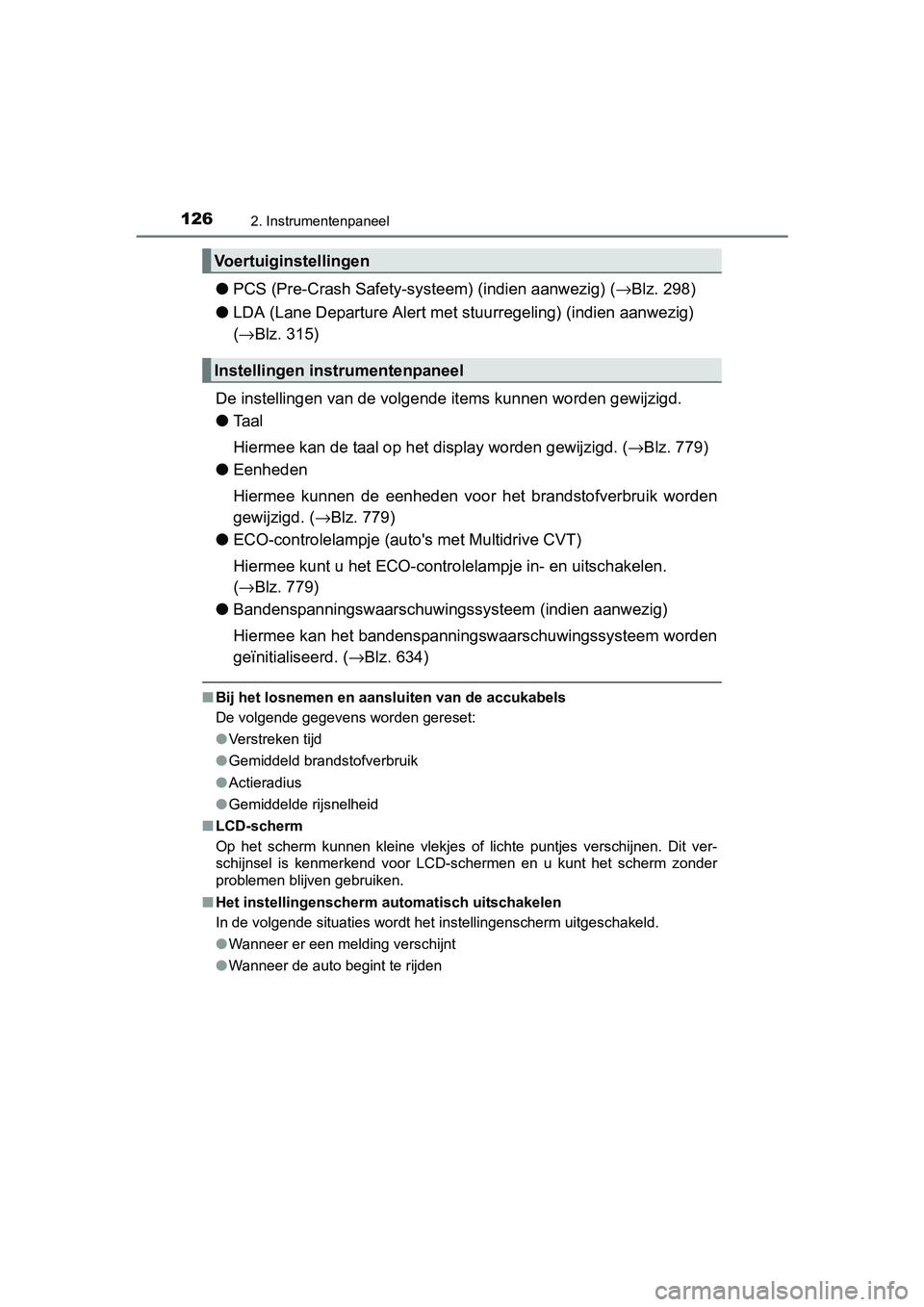

●PCS (Pre-Crash Safety-syst eem) (indien aanwezig) (→Blz. 298)
● LDA (Lane Departure Alert met stuurregeling) (indien aanwezig)
(→ Blz. 315)
De instellingen van de volgende it ems kunnen worden gewijzigd.
● Taal
Hiermee kan de taal op het display worden gewijzigd. (→Blz. 779)
● Eenheden
Hiermee kunnen de eenheden voor h et brandstofverbruik worden
gewijzigd. ( →Blz. 779)
● ECO-controlelampje (auto 's met Multidrive CVT)
Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
( → Blz. 779)
● Bandenspanningswaarschuwingssysteem (indien aanwezig)
Hiermee kan het bandenspanningswaarschuwingssysteem worden
geïnitialiseerd. ( →Blz. 634)
■Bij het losnemen en aansluiten van de accukabels
De volgende gegevens worden gereset:
●Verstreken tijd
● Gemiddeld brandstofverbruik
● Actieradius
● Gemiddelde rijsnelheid
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm uitgeschakeld.
● Wanneer er een melding verschijnt
● Wanneer de auto begint te rijden
Voertuiginstellingen
Instellingen instrumentenpaneel
C-HR_OM_Europe_OM10528E.book Pag e 126 Tuesday, September 6, 2016 4:16 PM

1272. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E

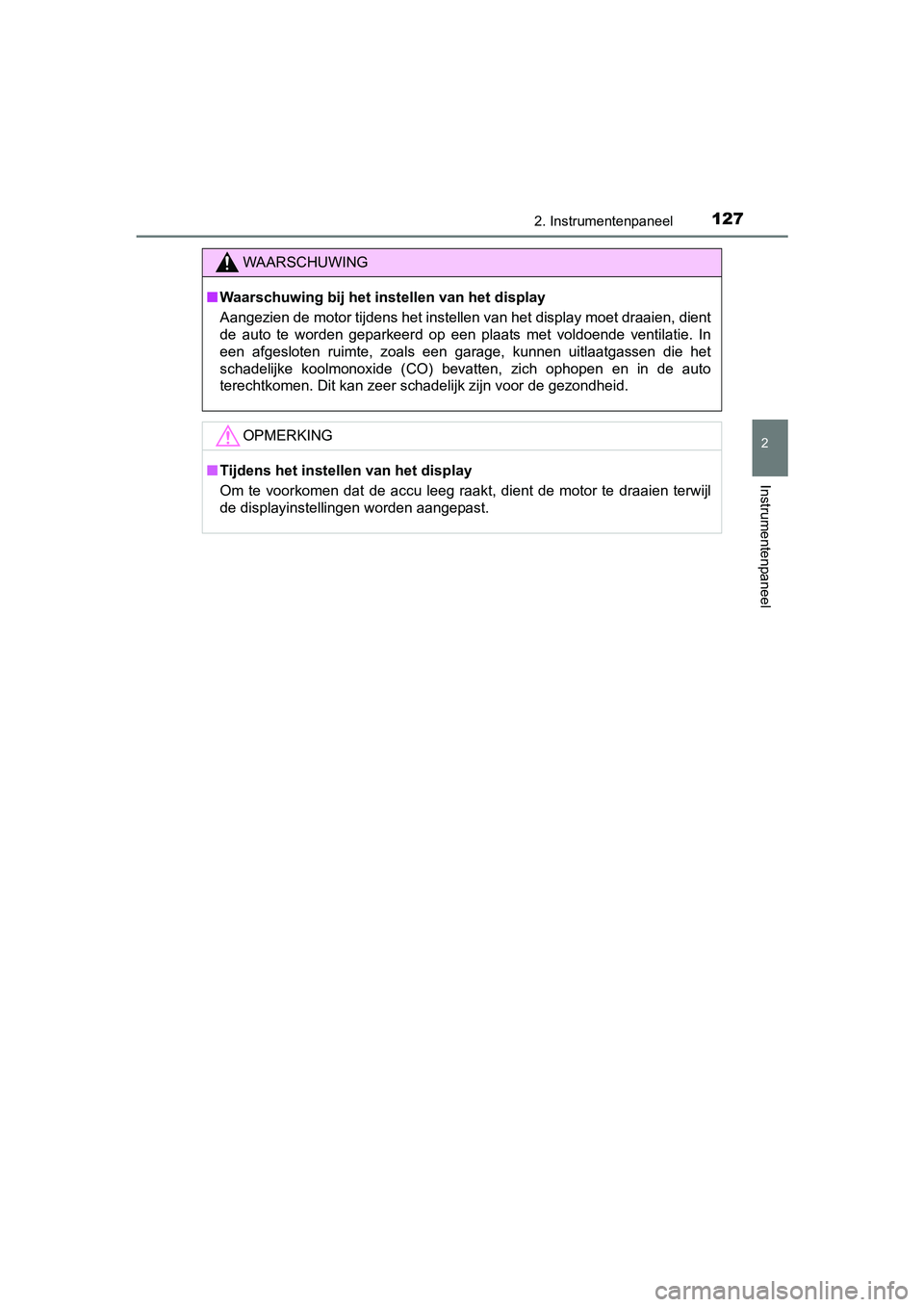

WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt, dient de motor te draaien terwijl
de displayinstellingen worden aangepast.
C-HR_OM_Europe_OM10528E.book Pag e 127 Tuesday, September 6, 2016 4:16 PM

1282. Instrumentenpaneel
C-HR_OM_Europe_OM10528E

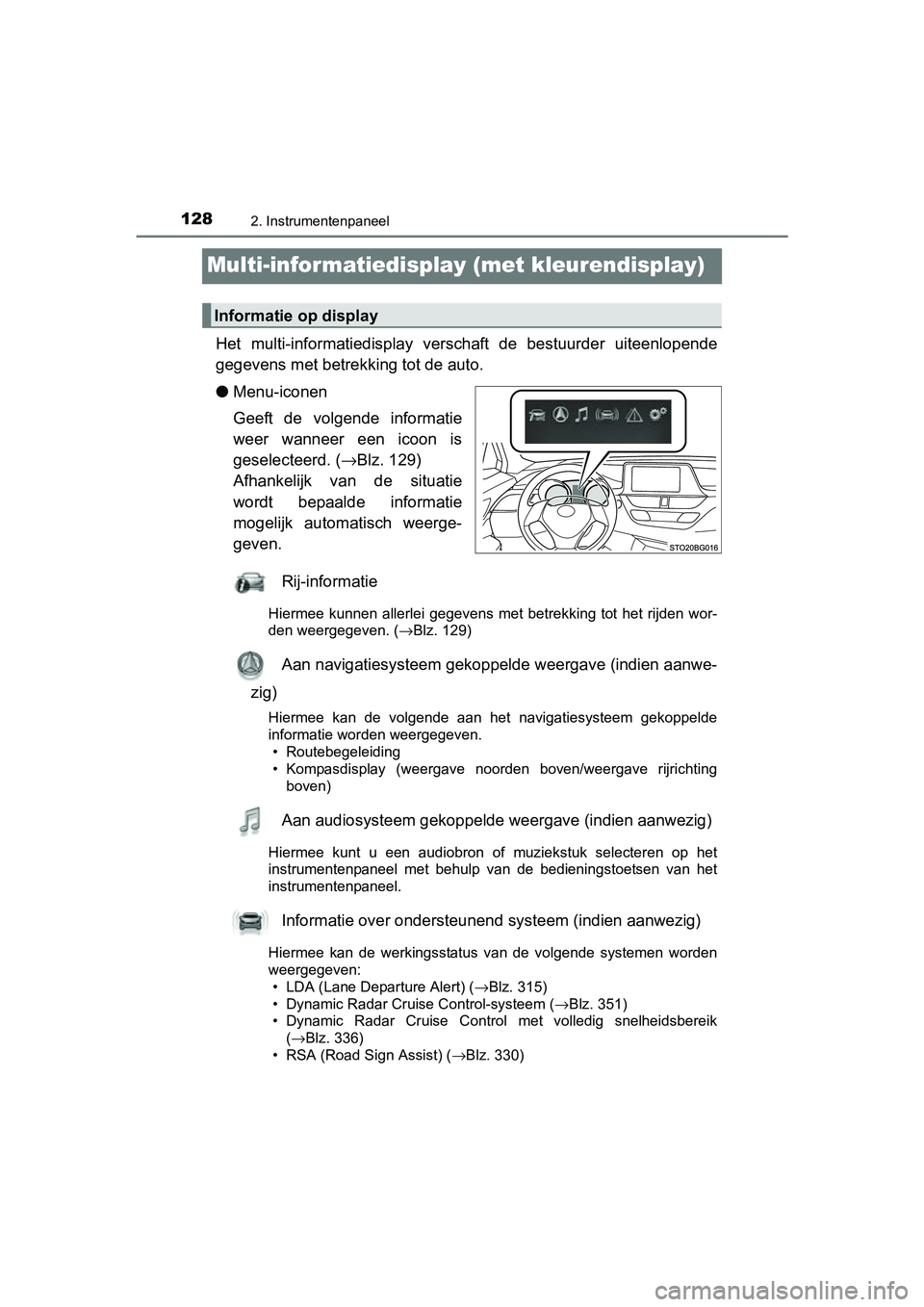

Multi-informatiedisplay (met kleurendisplay)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is
geselecteerd. ( →Blz. 129)
Afhankelijk van de situatie
wordt bepaalde informatie
mogelijk automatisch weerge-
geven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( →Blz. 129)
Aan navigatiesystee m gekoppelde weergave (indien aanwe-
zig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven. • Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting
boven)
Aan audiosysteem gek oppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of muziekstuk selecteren op het
instrumentenpaneel met behulp van de bedieningstoetsen van het
instrumentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven:
• LDA (Lane Departure Alert) ( →Blz. 315)
• Dynamic Radar Cruise Control-systeem ( →Blz. 351)
• Dynamic Radar Cruise Control met volledig snelheidsbereik
(→Blz. 336)
• RSA (Road Sign Assist) ( →Blz. 330)
Informatie op display
C-HR_OM_Europe_OM10528E.book Pag e 128 Tuesday, September 6, 2016 4:16 PM

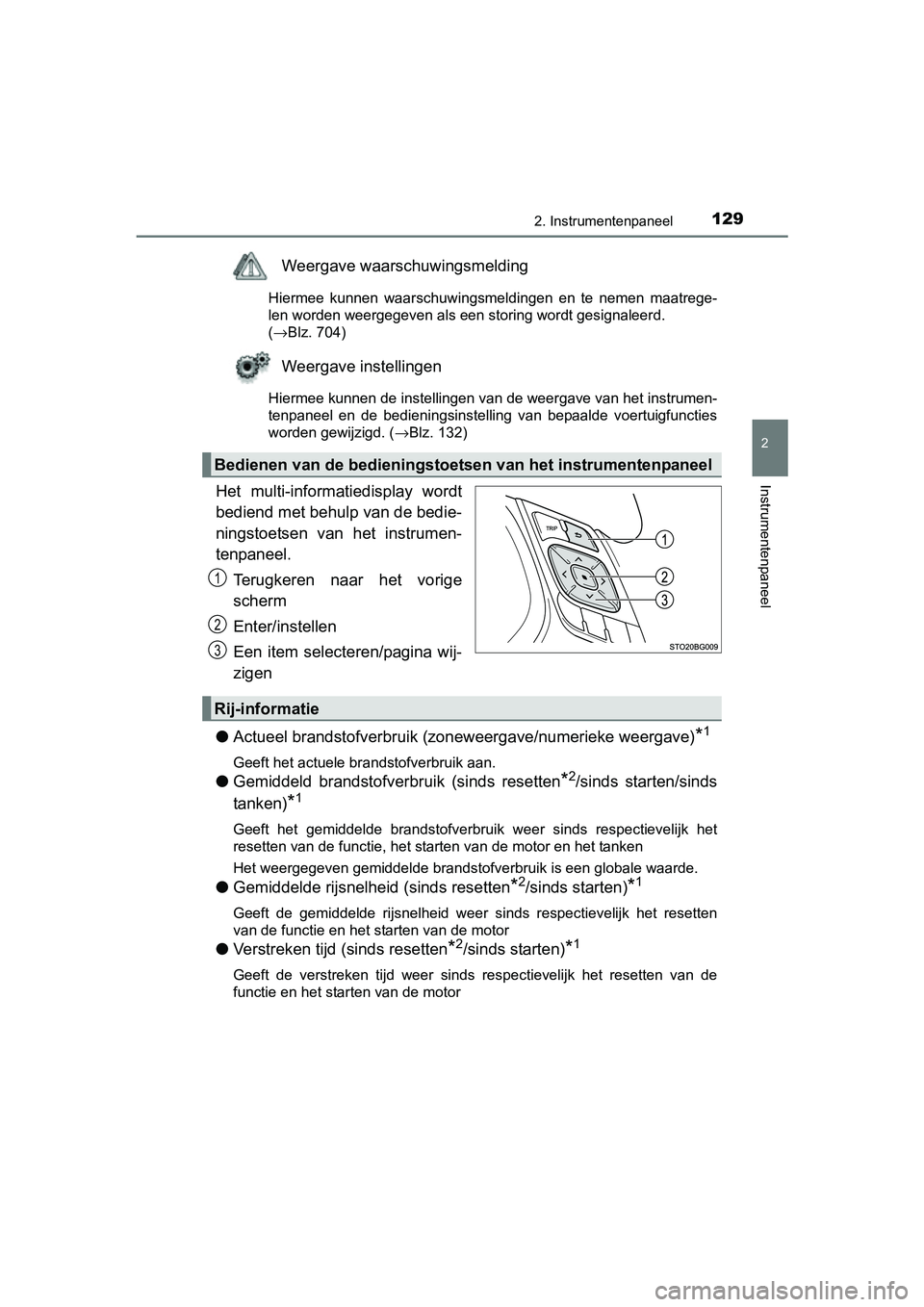

1292. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10528E
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(→Blz. 704)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume n-
tenpaneel en de bedieningsinstelling van bepaalde voertuigfunct ies
worden gewijzigd. ( →Blz. 132)
Het multi-informatiedisplay wordt
bediend met behulp van de bedie-
ningstoetsen van het instrumen-
tenpaneel.
Terugkeren naar het vorige
scherm
Enter/instellen
Een item selecteren/pagina wij-
zigen
● Actueel brandstofverbruik (zoneweergave/numerieke weergave)
*1
Geeft het actuele brandstofverbruik aan.
●Gemiddeld brandstofverbruik (sinds resetten*2/sinds starten/sinds
tanken)
*1
Geeft het gemiddelde brandstofverbruik weer sinds respectieveli jk het
resetten van de functie, het starten van de motor en het tanken
Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
● Gemiddelde rijsnelhe id (sinds resetten*2/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten
van de functie en het starten van de motor
● Verstreken tijd (sinds resetten*2/sinds starten)*1
Geeft de verstreken tijd weer sinds respectievelijk het resette n van de
functie en het starten van de motor
Bedienen van de bedieningstoetsen van het instrumentenpaneel
1
2
3
Rij-informatie
C-HR_OM_Europe_OM10528E.book Pag e 129 Tuesday, September 6, 2016 4:16 PM

1302. Instrumentenpaneel
C-HR_OM_Europe_OM10528E

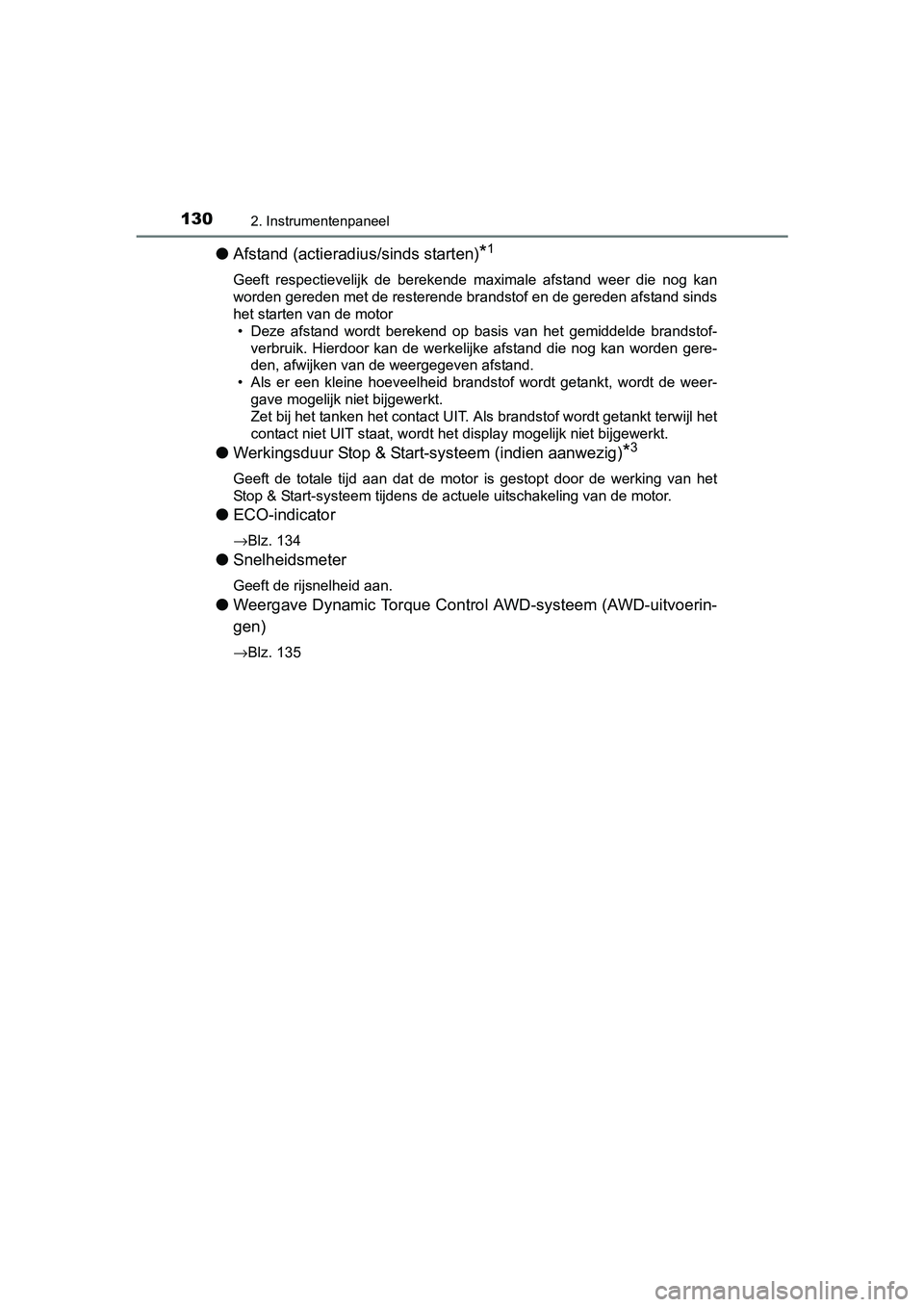

●Afstand (actieradius/sinds starten)*1
Geeft respectievelijk de berekende maximale afstand weer die no g kan
worden gereden met de resterende brandstof en de gereden afstan d sinds
het starten van de motor
• Deze afstand wordt berekend op basis van het gemiddelde brands tof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als brandstof wordt getankt terwijl het
contact niet UIT staat, wordt het display mogelijk niet bijgewe rkt.
●Werkingsduur Stop & Start-systeem (indien aanwezig)*3
Geeft de totale tijd aan dat de motor is gestopt door de werkin g van het
Stop & Start-systeem tijdens de actuele uitschakeling van de motor.
● ECO-indicator
→Blz. 134
●Snelheidsmeter
Geeft de rijsnelheid aan.
●Weergave Dynamic Torque Control AWD-systeem (AWD-uitvoerin-
gen)
→Blz. 135
C-HR_OM_Europe_OM10528E.book Pag e 130 Tuesday, September 6, 2016 4:16 PM
