3914-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

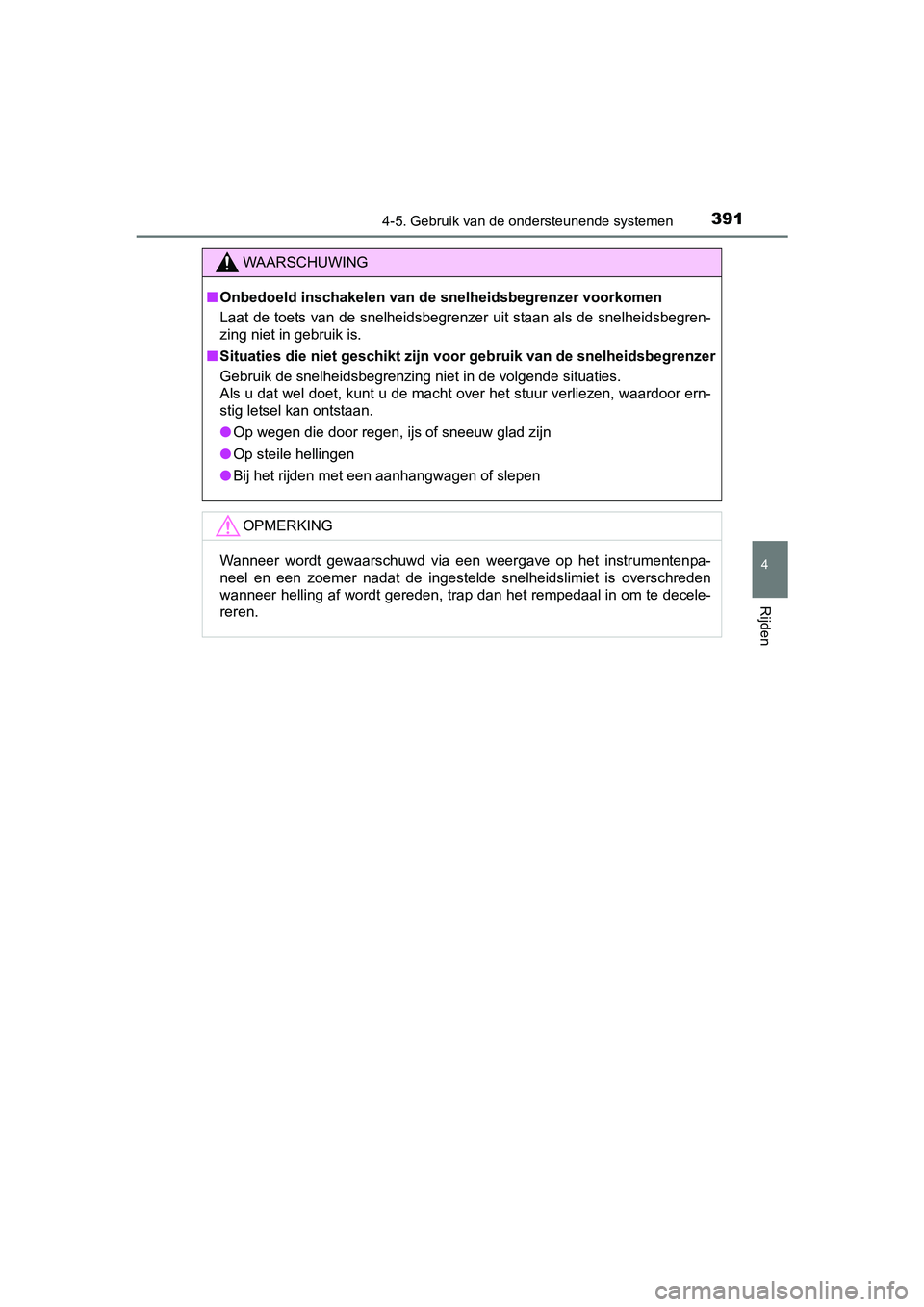

WAARSCHUWING
■Onbedoeld inschakelen van de snelheidsbegrenzer voorkomen
Laat de toets van de snelheidsbegrenzer uit staan als de snelhe idsbegren-
zing niet in gebruik is.
■ Situaties die niet geschikt zijn voor gebruik van de snelheidsbegrenzer
Gebruik de snelheidsbegrenzing niet in de volgende situaties.
Als u dat wel doet, kunt u de macht over het stuur verliezen, w aardoor ern-
stig letsel kan ontstaan.
● Op wegen die door regen, ijs of sneeuw glad zijn
● Op steile hellingen
● Bij het rijden met een aanhangwagen of slepen
OPMERKING
Wanneer wordt gewaarschuwd via een weergave op het instrumenten pa-
neel en een zoemer nadat de ingestelde snelheidslimiet is overs chreden
wanneer helling af wordt gereden, trap dan het rempedaal in om te decele-
reren.
C-HR_OM_Europe_OM10528E.book Pag e 391 Tuesday, September 6, 2016 4:16 PM

3924-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

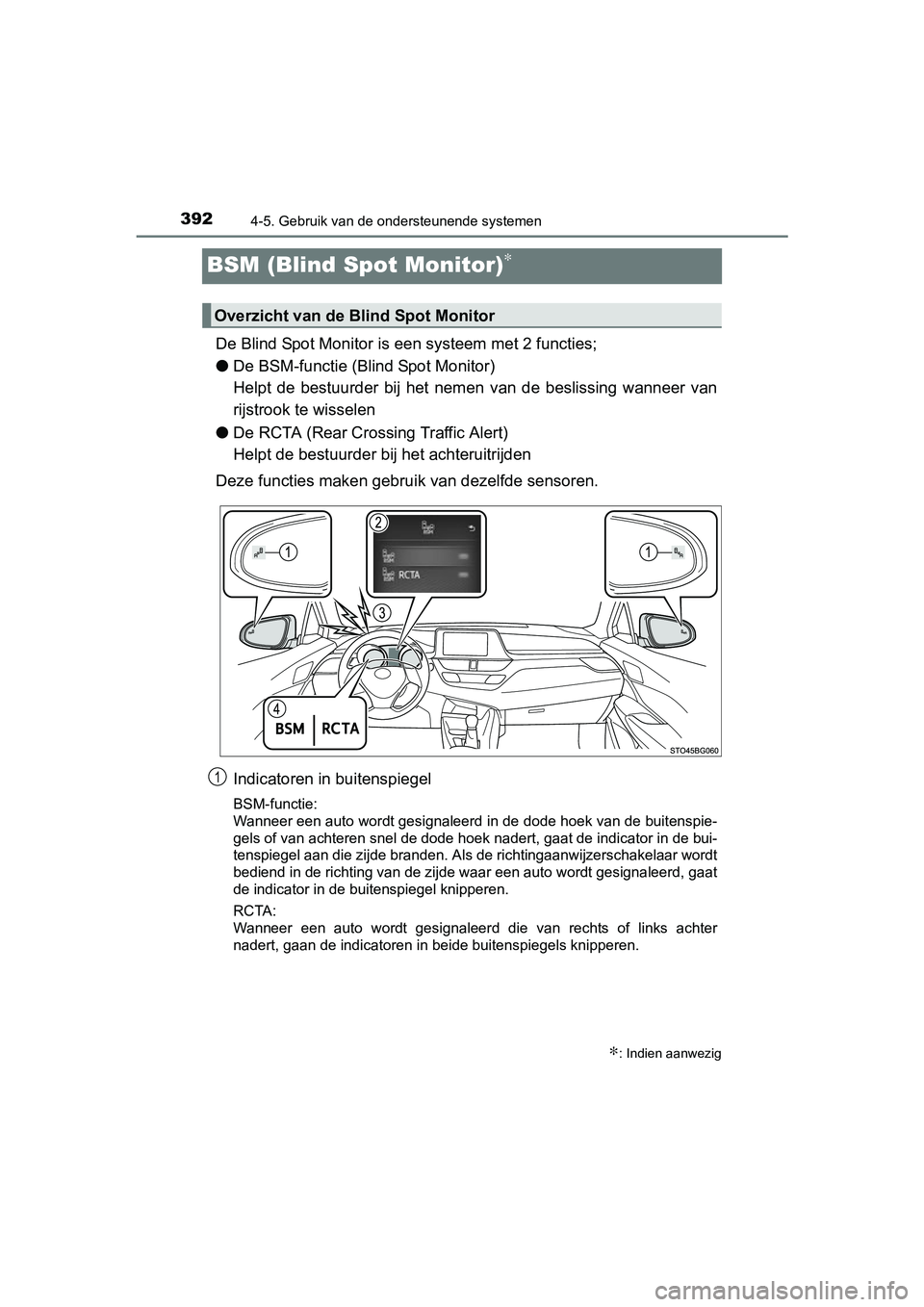

BSM (Blind Spot Monitor)∗
De Blind Spot Monitor is een systeem met 2 functies;
● De BSM-functie (Blind Spot Monitor)
Helpt de bestuurder bij het nemen van de beslissing wanneer van
rijstrook te wisselen
● De RCTA (Rear Crossing Traffic Alert)
Helpt de bestuurder bij het achteruitrijden
Deze functies maken gebrui k van dezelfde sensoren.
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd in de dode hoek van de buit enspie-
gels of van achteren snel de dode hoek nadert, gaat de indicato r in de bui-
tenspiegel aan die zijde branden. Als de richtingaanwijzerschak elaar wordt
bediend in de richting van de zijde waar een auto wordt gesigna leerd, gaat
de indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, gaan de indicatoren in beide buitenspiegels knipperen.
∗: Indien aanwezig
Overzicht van de B lind Spot Monitor
1
C-HR_OM_Europe_OM10528E.book Pag e 392 Tuesday, September 6, 2016 4:16 PM

3934-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

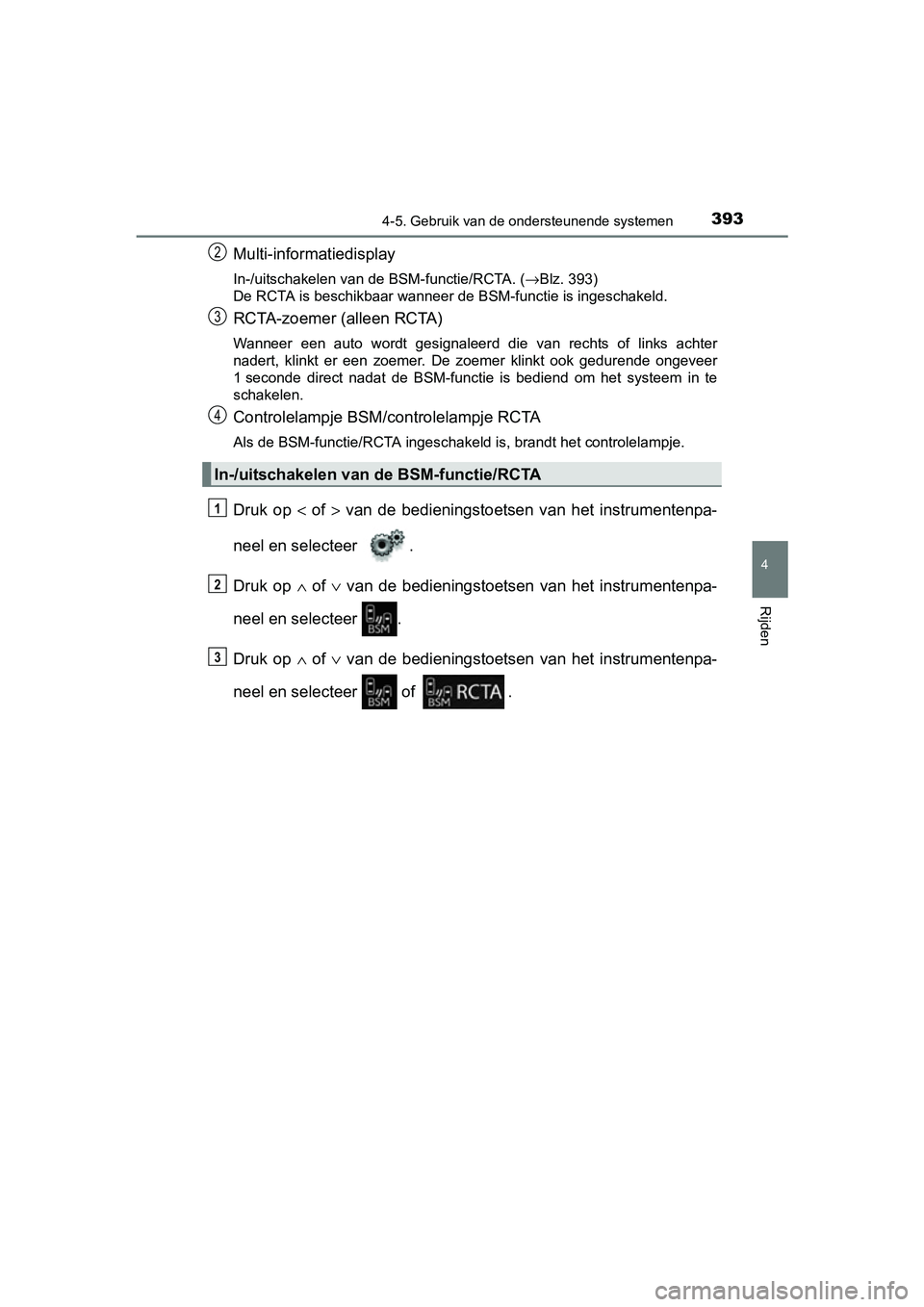

Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA. (→Blz. 393)
De RCTA is beschikbaar wanneer de BSM-functie is ingeschakeld.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, klinkt er een zoemer. De zoemer klinkt ook gedurende on geveer
1 seconde direct nadat de BSM-functie is bediend om het systeem in te
schakelen.
Controlelampje BSM/c ontrolelampje RCTA
Als de BSM-functie/RCTA ingeschakeld is, brandt het controlelam pje.
Druk op < of > van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel en selecteer of .
In-/uitschakelen van de BSM-functie/RCTA
2
3
4
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 393 Tuesday, September 6, 2016 4:16 PM

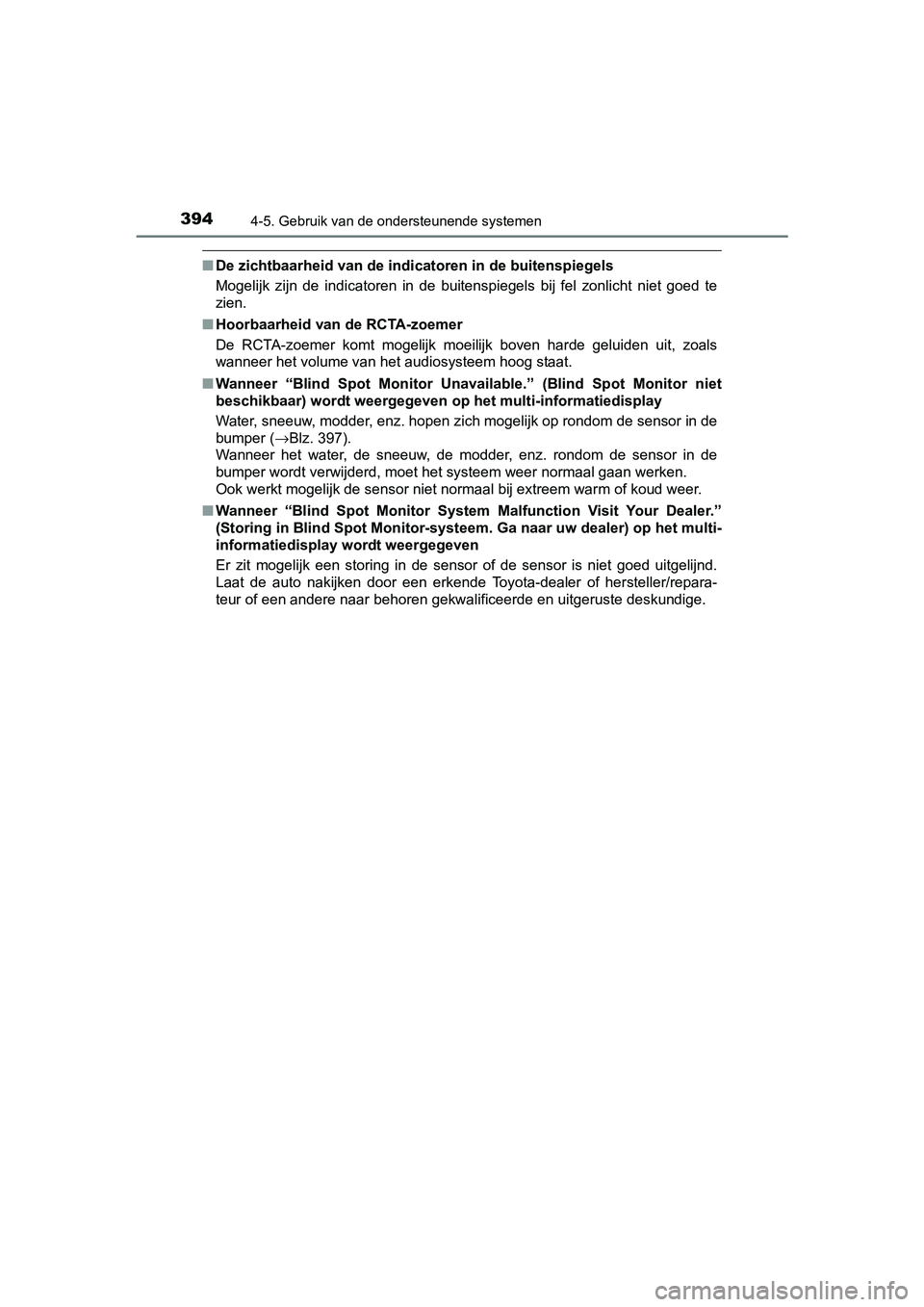

3944-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
■De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonli cht niet goed te
zien.
■ Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals
wanneer het volume van het audiosysteem hoog staat.
■ Wanneer “Blind Spot Monitor Unavailable.” (Blind Spot Monitor n iet
beschikbaar) wordt weergegeven op het multi-informatiedisplay
Water, sneeuw, modder, enz. hopen zich mogelijk op rondom de se nsor in de
bumper ( →Blz. 397).
Wanneer het water, de sneeuw, de modder, enz. rondom de sensor in de
bumper wordt verwijderd, moet het systeem weer normaal gaan werken.
Ook werkt mogelijk de sensor niet normaal bij extreem warm of k oud weer.
■ Wanneer “Blind Spot Monitor System Malfunction Visit Your Deale r. ”
(Storing in Blind Spot Monitor-systeem. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er zit mogelijk een storing in de sensor of de sensor is niet g oed uitgelijnd.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
C-HR_OM_Europe_OM10528E.book Page 394 Tuesday, September 6, 2016 4:16 PM

3954-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■

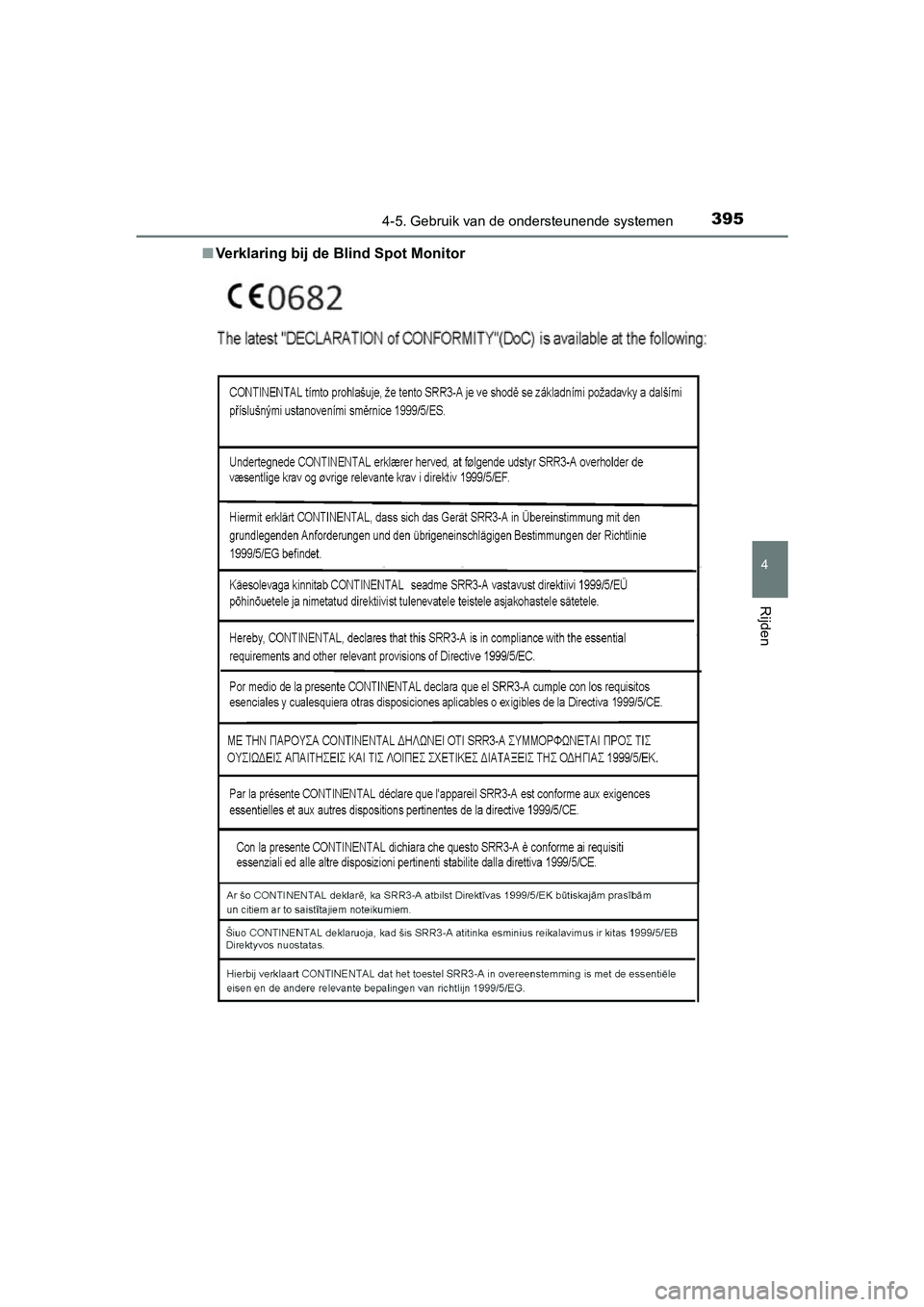

Verklaring bij de Blind Spot Monitor
C-HR_OM_Europe_OM10528E.book Pag e 395 Tuesday, September 6, 2016 4:16 PM

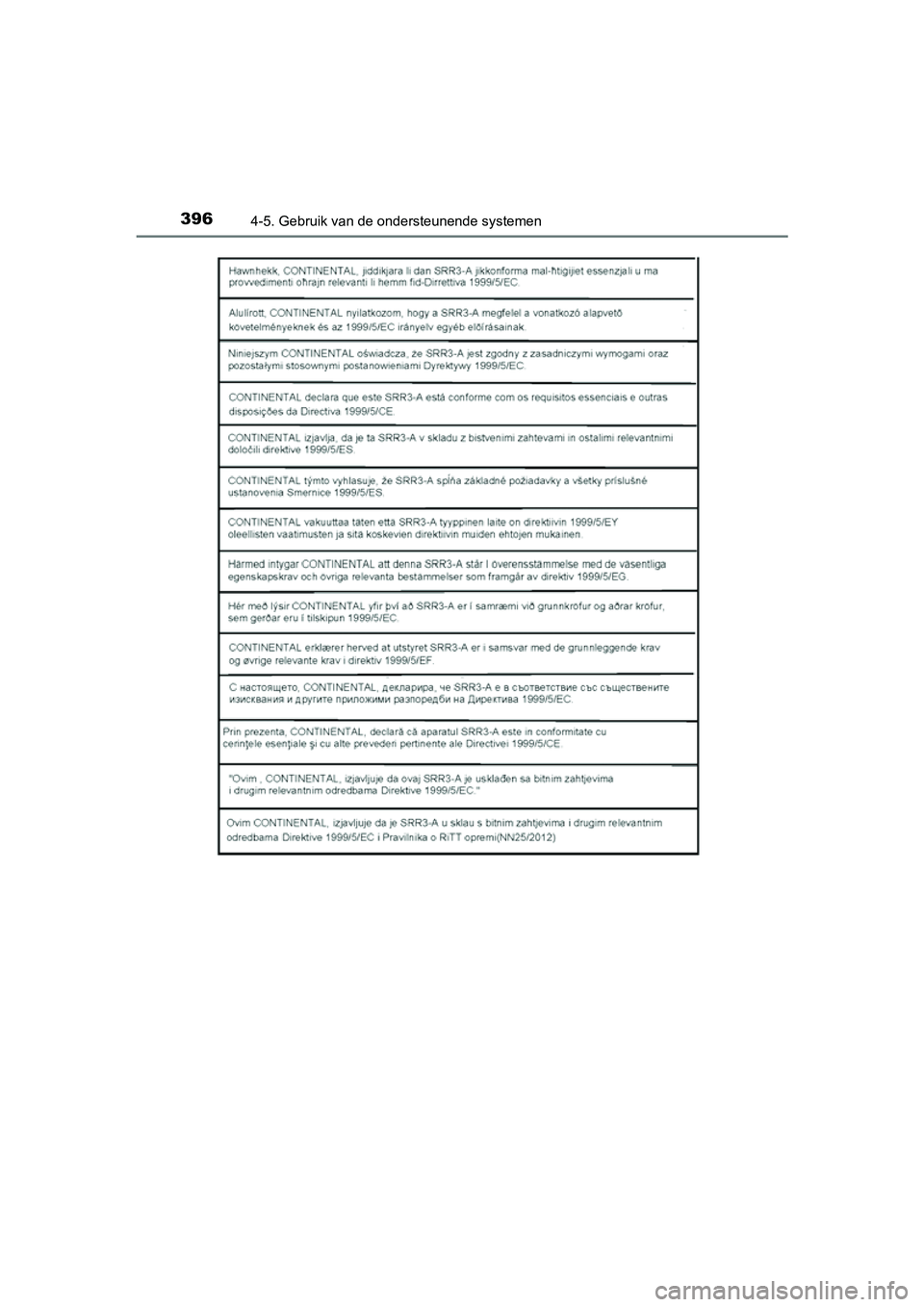

3964-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
C-HR_OM_Europe_OM10528E.book Page 396 Tuesday, September 6, 2016 4:16 PM

3974-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

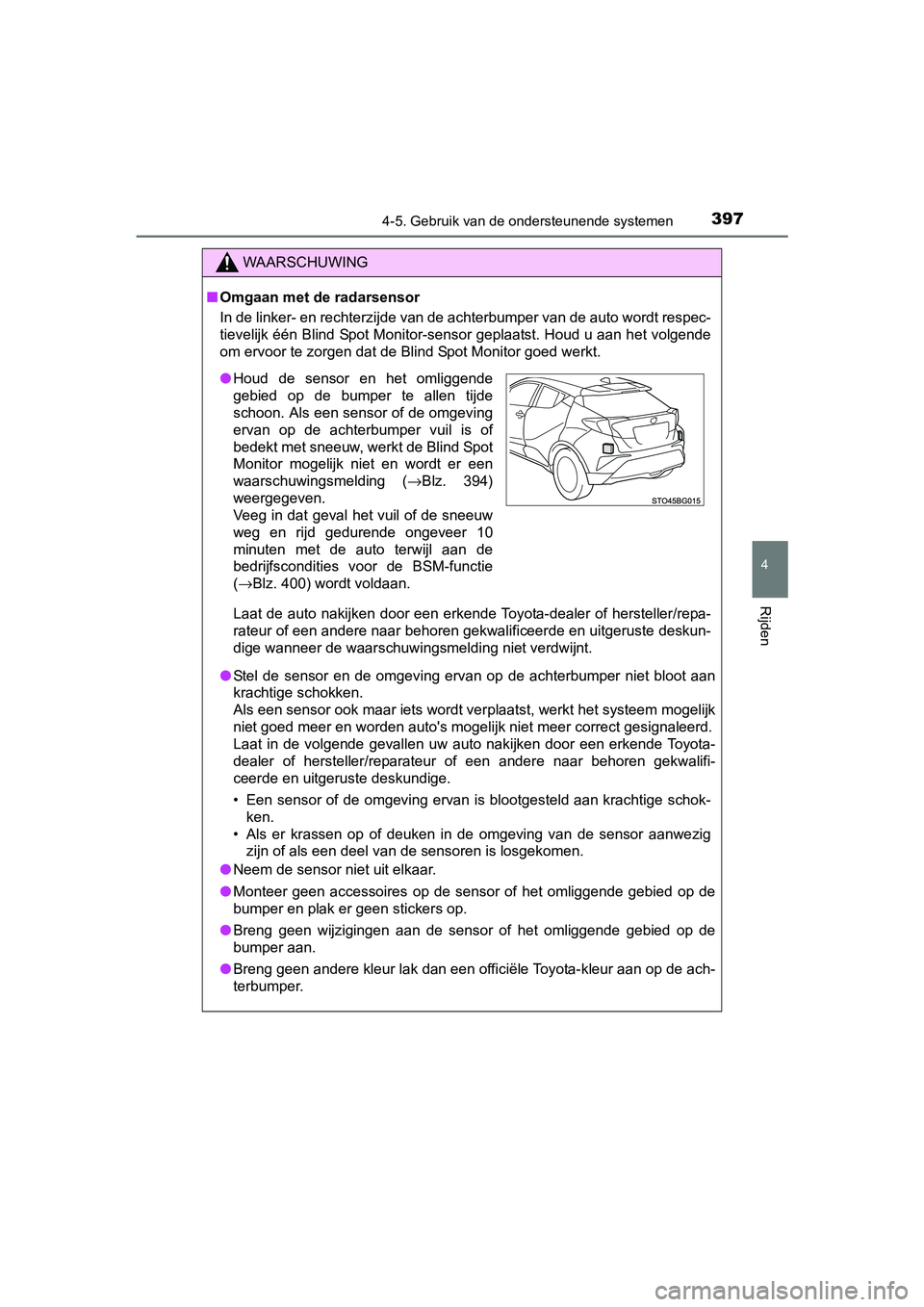

WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto w ordt respec-
tievelijk één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende
om ervoor te zorgen dat de Blind Spot Monitor goed werkt.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige wanneer de waarschuwingsmelding niet verdwijnt.
● Stel de sensor en de omgeving ervan op de achterbumper niet blo ot aan
krachtige schokken.
Als een sensor ook maar iets wordt verplaatst, werkt het systeem mogelijk
niet goed meer en worden auto's mogelijk niet meer correct gesi gnaleerd.
Laat in de volgende gevallen uw auto nakijken door een erkende Toyota-
dealer of hersteller/reparat eur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schok-
ken.
• Als er krassen op of deuken in de omgeving van de sensor aanwe zig
zijn of als een deel van de sensoren is losgekomen.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de
bumper en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
● Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de ach-
terbumper.
● Houd de sensor en het omliggende
gebied op de bumper te allen tijde
schoon. Als een sensor of de omgeving
ervan op de achterbumper vuil is of
bedekt met sneeuw, werkt de Blind Spot
Monitor mogelijk niet en wordt er een
waarschuwingsmelding ( →Blz. 394)
weergegeven.
Veeg in dat geval het vuil of de sneeuw
weg en rijd gedurende ongeveer 10
minuten met de auto terwijl aan de
bedrijfscondities voor de BSM-functie
( →Blz. 400) wordt voldaan.
C-HR_OM_Europe_OM10528E.book Pag e 397 Tuesday, September 6, 2016 4:16 PM

3984-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

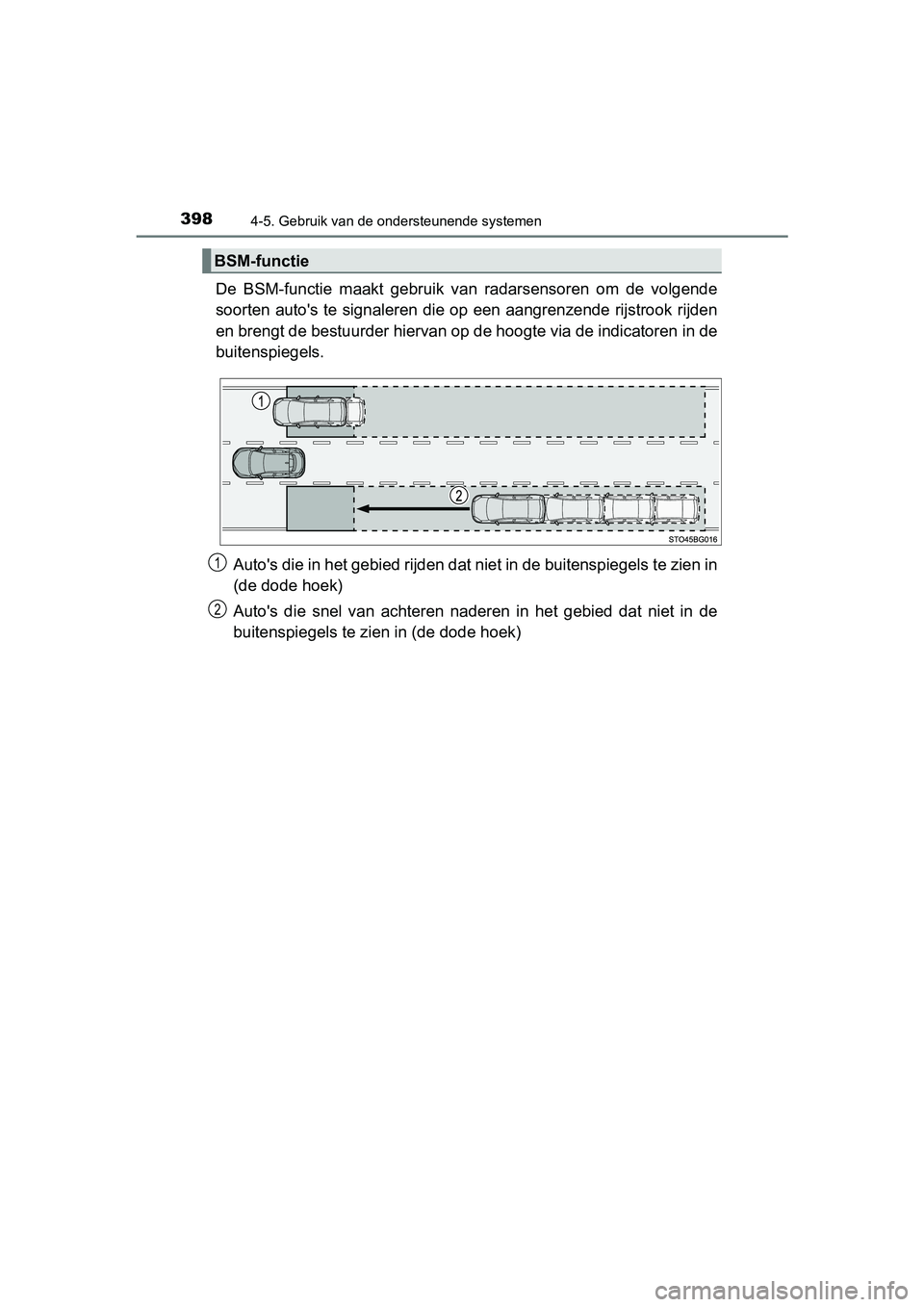

De BSM-functie maakt gebruik van radarsensoren om de volgende
soorten auto's te signaleren d ie op een aangrenzende rijstrook rijden
en brengt de bestuurder hiervan op de hoogte via de indicatoren in de
buitenspiegels.
Auto's die in het gebied rijden dat niet in de buitenspiegels t e zien in
(de dode hoek)
Auto's die snel van achteren naderen in het gebied dat niet in de
buitenspiegels te zien in (de dode hoek)
BSM-functie
1
2
C-HR_OM_Europe_OM10528E.book Pag e 398 Tuesday, September 6, 2016 4:16 PM

3994-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

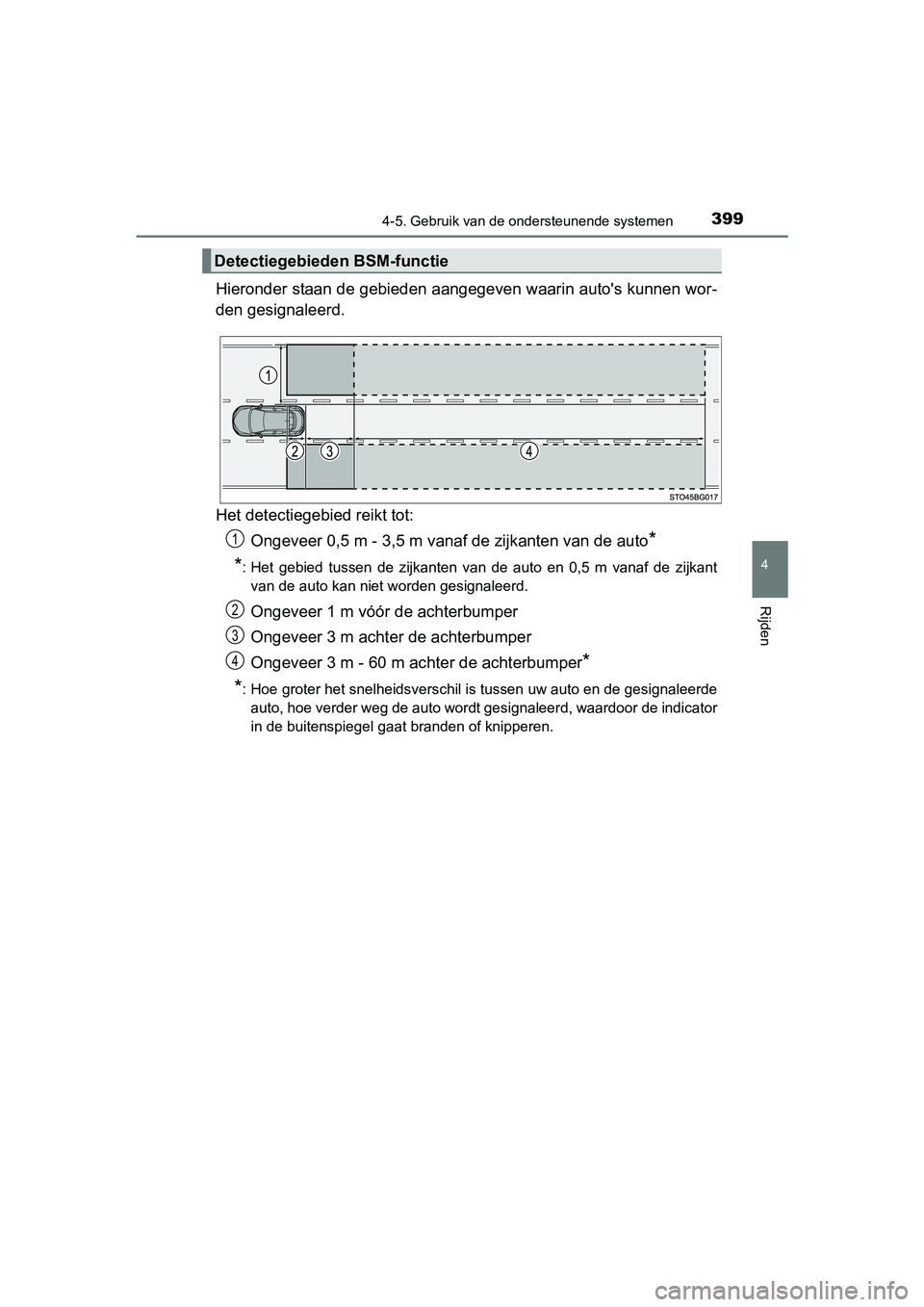

Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Het detectiegebied reikt tot:
Ongeveer 0,5 m - 3,5 m vanaf de zijkanten van de auto
*
*
: Het gebied tussen de zijkanten van de auto en 0,5 m vanaf de z ijkant
van de auto kan niet worden gesignaleerd.
Ongeveer 1 m vóór de achterbumper
Ongeveer 3 m achter de achterbumper
Ongeveer 3 m - 60 m ac hter de achterbumper
*
*
: Hoe groter het snelheidsverschil is tussen uw auto en de gesig naleerde
auto, hoe verder weg de auto wordt gesignaleerd, waardoor de in dicator
in de buitenspiegel gaat branden of knipperen.
Detectiegebieden BSM-functie
1
2
3
4
C-HR_OM_Europe_OM10528E.book Pag e 399 Tuesday, September 6, 2016 4:16 PM

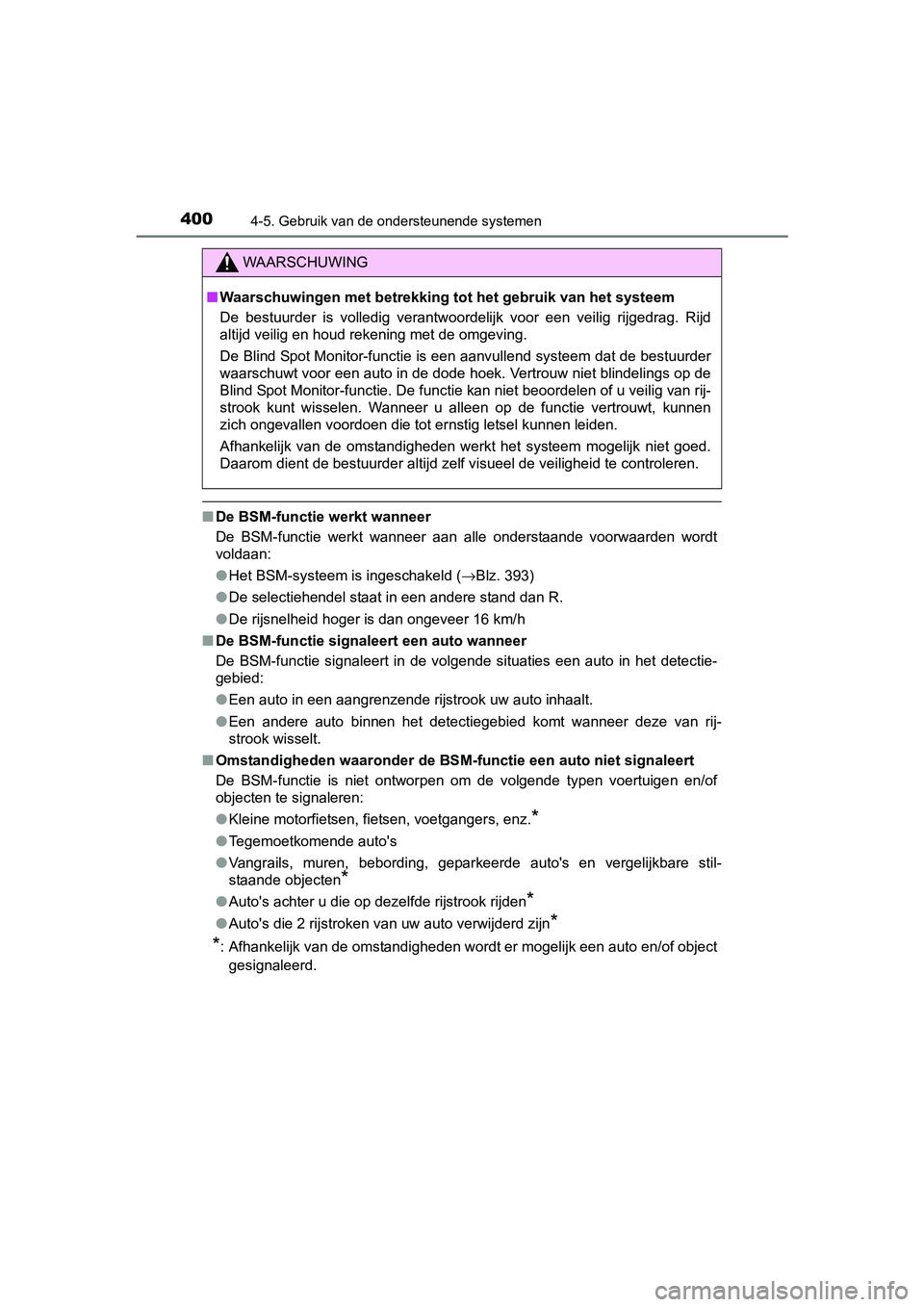

4004-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
■De BSM-functie werkt wanneer
De BSM-functie werkt wanneer aan alle onderstaande voorwaarden wordt
voldaan:
● Het BSM-systeem is ingeschakeld ( →Blz. 393)
● De selectiehendel staat in een andere stand dan R.
● De rijsnelheid hoger is dan ongeveer 16 km/h
■ De BSM-functie signa leert een auto wanneer
De BSM-functie signaleert in de volgende situaties een auto in het detectie-
gebied:
● Een auto in een aangrenzende rijstrook uw auto inhaalt.
● Een andere auto binnen het detectiegebied komt wanneer deze van rij-
strook wisselt.
■ Omstandigheden waaronder de BSM-f unctie een auto niet signaleert
De BSM-functie is niet ontworpen om de volgende typen voertuige n en/of
objecten te signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
WAARSCHUWING
■ Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Blind Spot Monitor-functie is een aanvullend systeem dat de bestuurder
waarschuwt voor een auto in de dode hoek. Vertrouw niet blindel ings op de
Blind Spot Monitor-functie. De functie kan niet beoordelen of u veilig van rij-
strook kunt wisselen. Wanneer u alleen op de functie vertrouwt, kunnen
zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed.
Daarom dient de bestuurder altijd zelf visueel de veiligheid te controleren.
