4114-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■

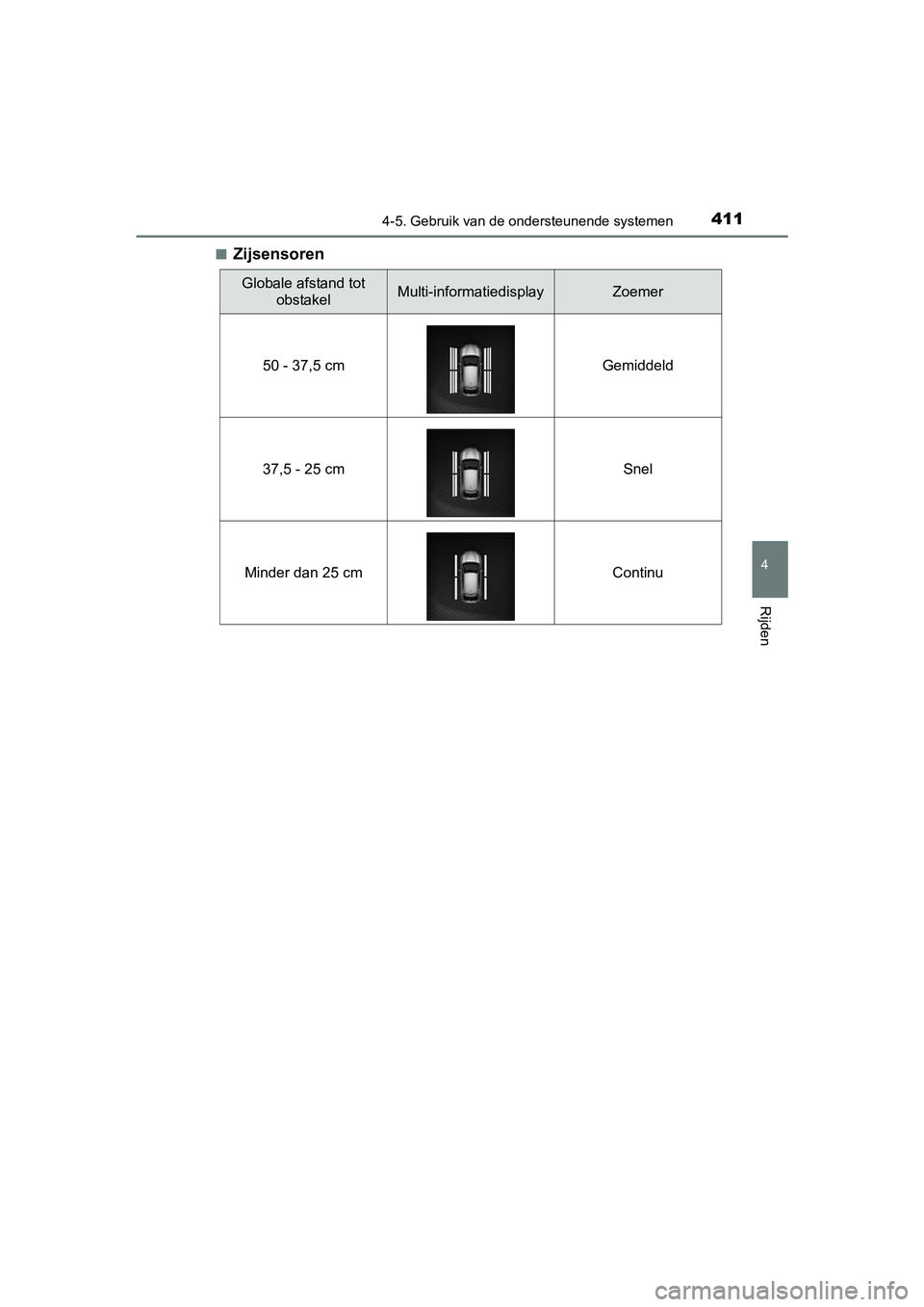

Zijsensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_OM_Europe_OM10528E.book Pag e 411 Tuesday, September 6, 2016 4:16 PM

4124-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E■

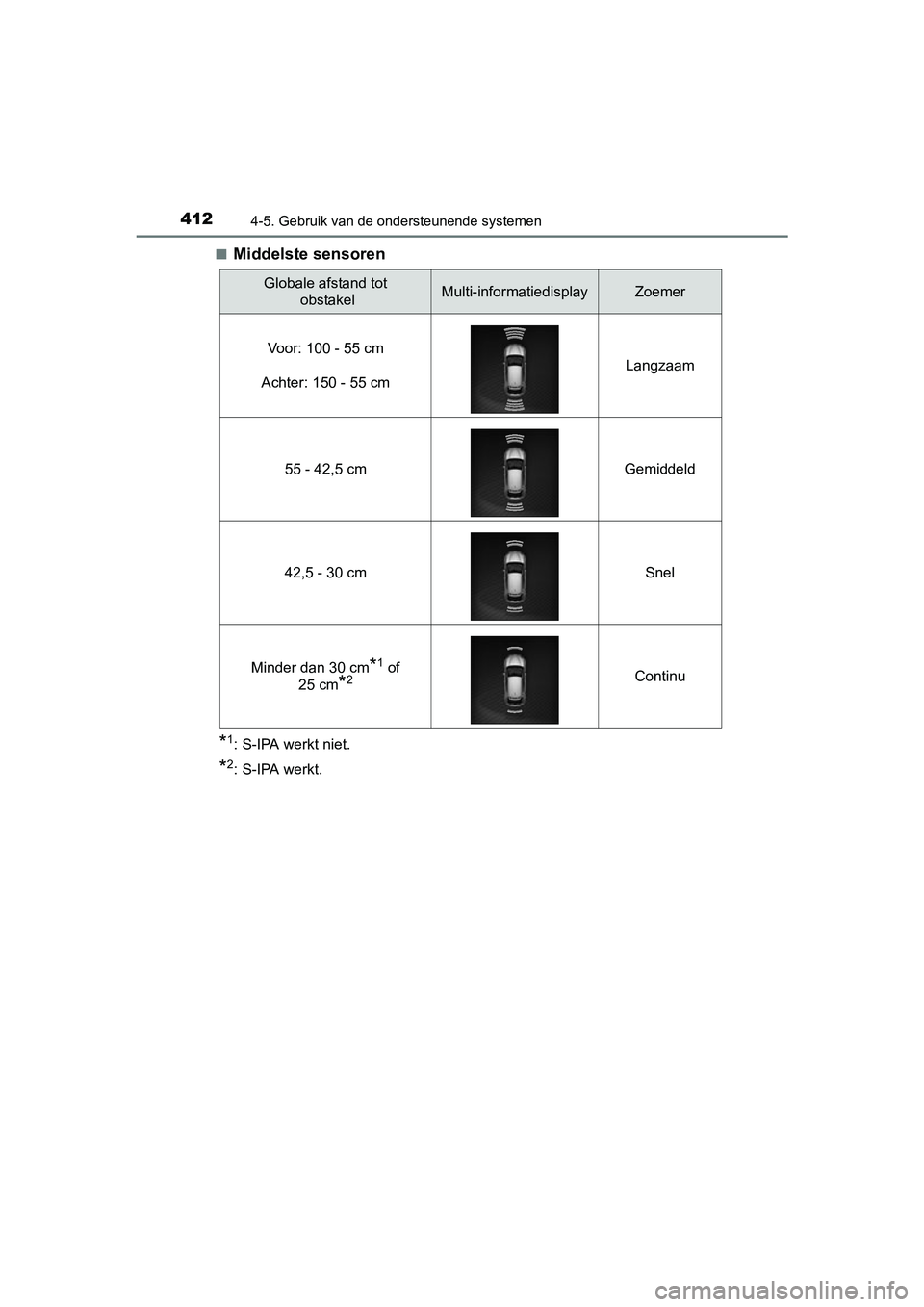

Middelste sensoren
*1: S-IPA werkt niet.
*2: S-IPA werkt.
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm
*1 of
25 cm
*2 Continu
C-HR_OM_Europe_OM10528E.book Pag
e 412 Tuesday, September 6, 2016 4:16 PM

4134-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 50 cm
Ongeveer 50 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sen-
sor zal het obstakel echter niet
signaleren wanneer dit zich te
dichtbij bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkan-
ten. ( →Blz. 415)
• De afstand waarbij een obstakel kan worden gesignaleerd en of
het obstakel kan worden gesigna-
leerd zijn afhankelijk van de vorm
en de status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd.
( → Blz. 776)

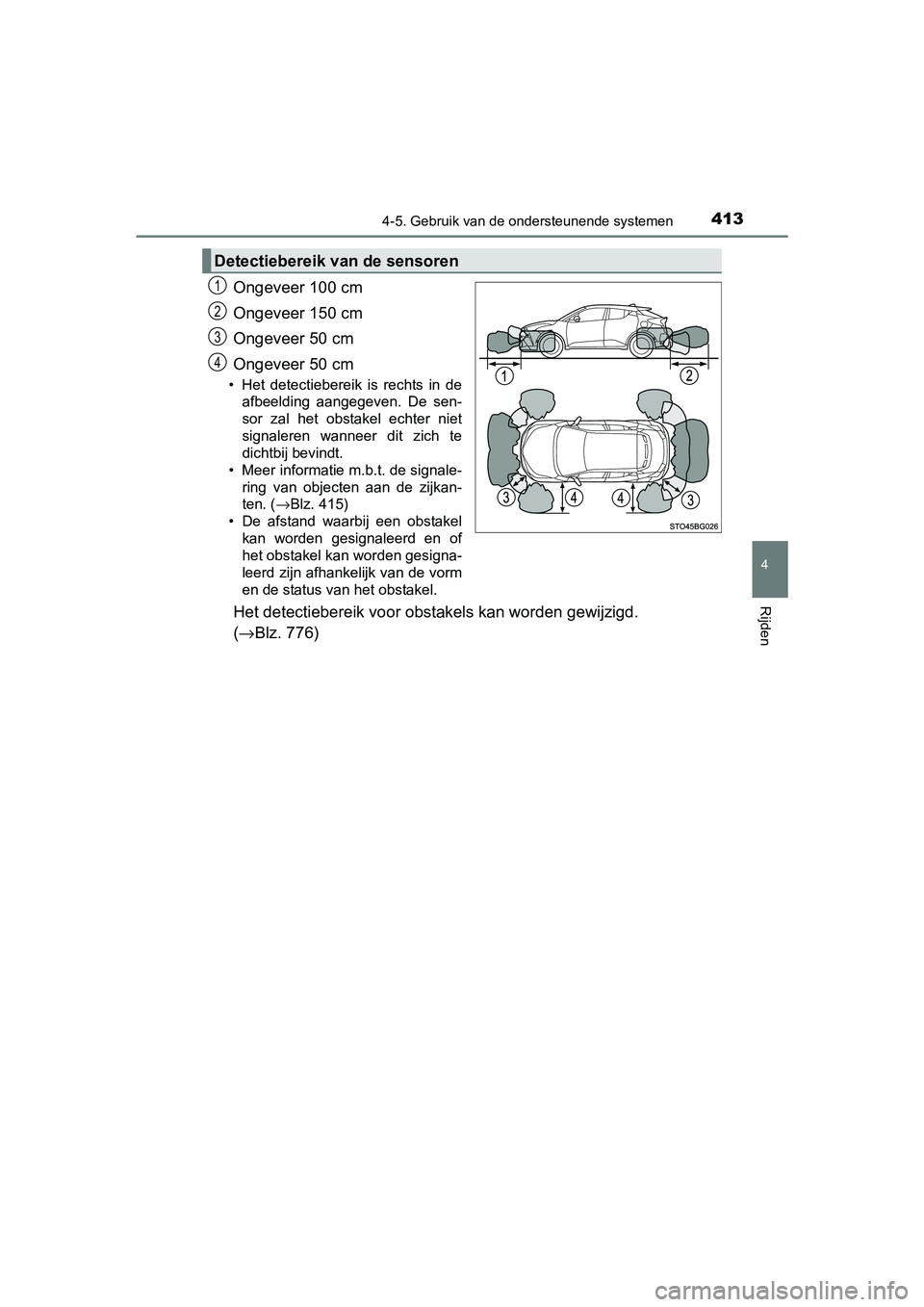

Detectiebereik van de sensoren
1
2
3
4
C-HR_OM_Europe_OM10528E.book Pag e 413 Tuesday, September 6, 2016 4:16 PM

4144-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

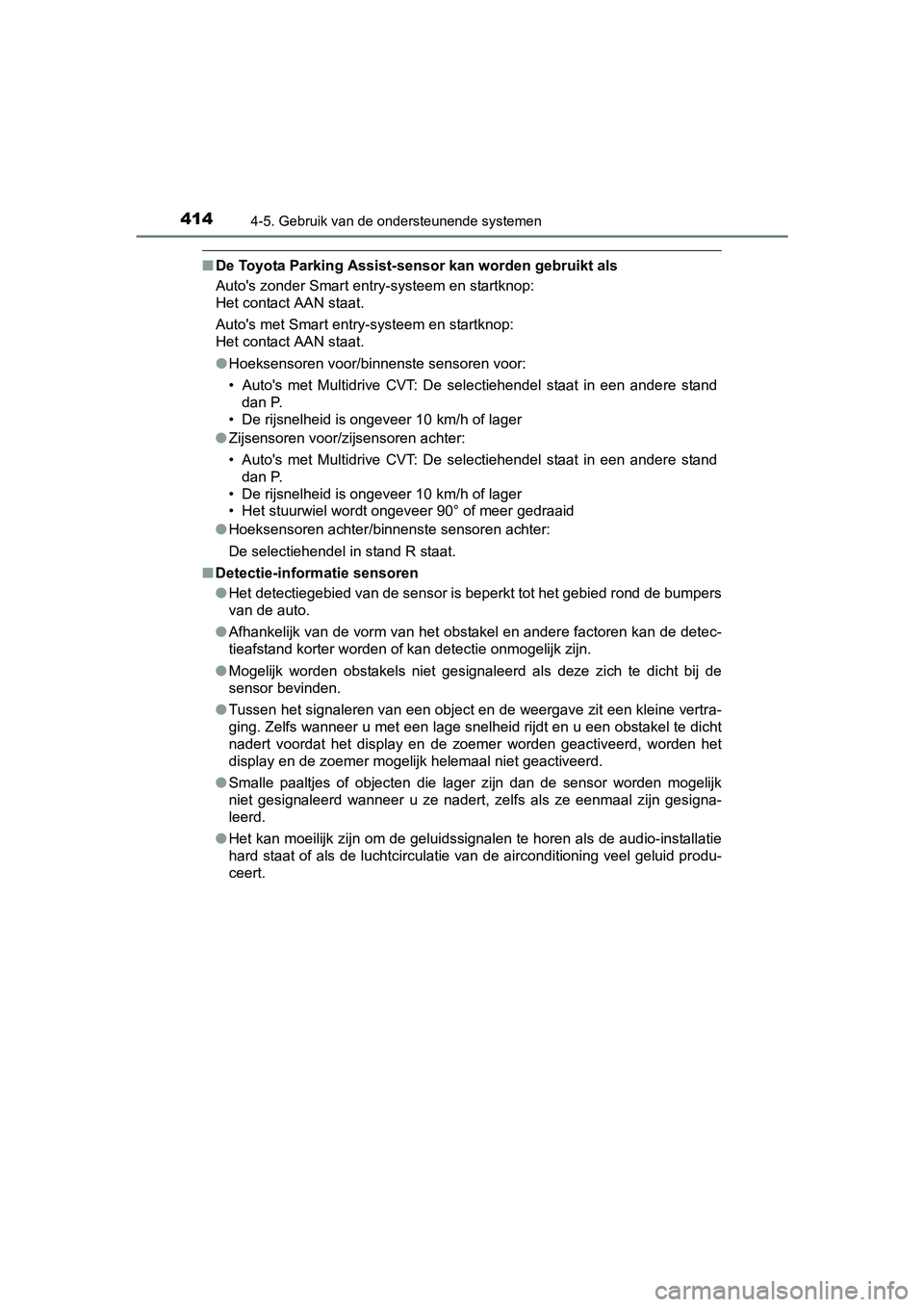

■De Toyota Parking Assist-sensor kan worden gebruikt als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
●Hoeksensoren voor/binnenste sensoren voor:
• Auto's met Multidrive CVT: De selectiehendel staat in een ande re stand
dan P.
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• Auto's met Multidrive CVT: De selectiehendel staat in een ande re stand
dan P.
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90° of meer gedraaid
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel in stand R staat.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensor is beperkt tot het gebied rond de bumpers
van de auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detec-
tieafstand korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te di cht bij de
sensor bevinden.
● Tussen het signaleren van een object en de weergave zit een kle ine vertra-
ging. Zelfs wanneer u met een lage snelheid rijdt en u een obst akel te dicht
nadert voordat het display en de zoemer worden geactiveerd, wor den het
display en de zoemer mogelijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk
niet gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesigna-
leerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de aud io-installatie
hard staat of als de luchtcirculatie van de airconditioning vee l geluid produ-
ceert.
C-HR_OM_Europe_OM10528E.book Pag e 414 Tuesday, September 6, 2016 4:16 PM

4154-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■

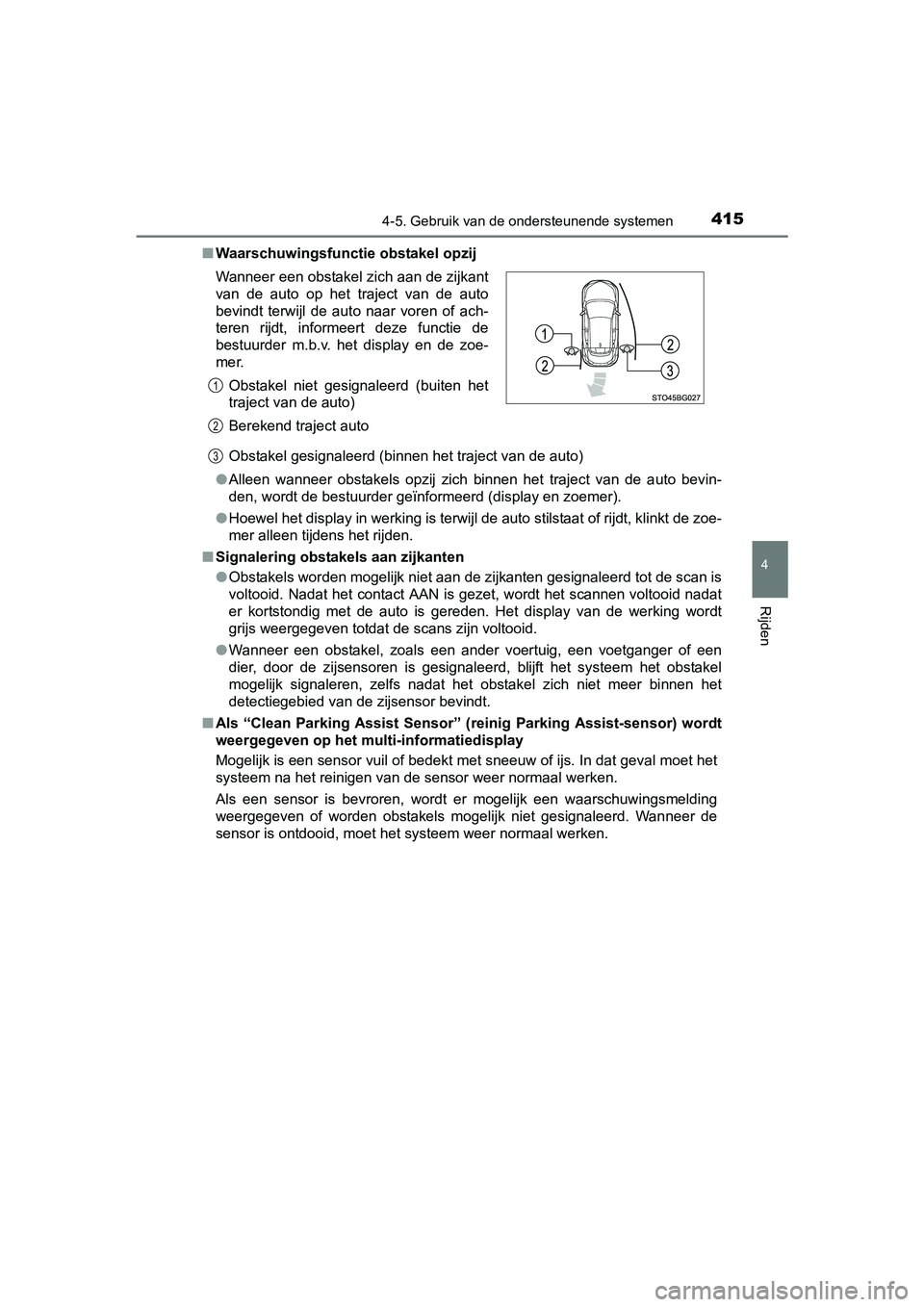

Waarschuwingsfunctie obstakel opzij
Obstakel gesignaleerd (binnen het traject van de auto)
● Alleen wanneer obstakels opzij zich binnen het traject van de a uto bevin-
den, wordt de bestuurder geïnformeerd (display en zoemer).
● Hoewel het display in werking is terwijl de auto stilstaat of r ijdt, klinkt de zoe-
mer alleen tijdens het rijden.
■ Signalering obstakels aan zijkanten
●Obstakels worden mogelijk niet aan de zijkanten gesignaleerd to t de scan is
voltooid. Nadat het contact AAN is gezet, wordt het scannen voltooid nadat
er kortstondig met de auto is gereden. Het display van de werki ng wordt
grijs weergegeven totdat de scans zijn voltooid.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een
dier, door de zijsensoren is gesignaleerd, blijft het systeem h et obstakel
mogelijk signaleren, zelfs nadat het obstakel zich niet meer bi nnen het
detectiegebied van de zijsensor bevindt.
■ Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor ) wordt
weergegeven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. In dat geval moet het
systeem na het reinigen van de sensor weer normaal werken.
Als een sensor is bevroren, wordt er mogelijk een waarschuwings melding
weergegeven of worden obstakels mogelijk niet gesignaleerd. Wan neer de
sensor is ontdooid, moet het systeem weer normaal werken. Wanneer een obstakel zich aan de zijkant
van de auto op het traject van de auto
bevindt terwijl de auto naar voren of ach-
teren rijdt, informeert deze functie de
bestuurder m.b.v. het display en de zoe-
mer.
Obstakel niet gesignaleerd (buiten het
traject van de auto)
Berekend traject auto
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 415 Tuesday, September 6, 2016 4:16 PM

4164-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E■

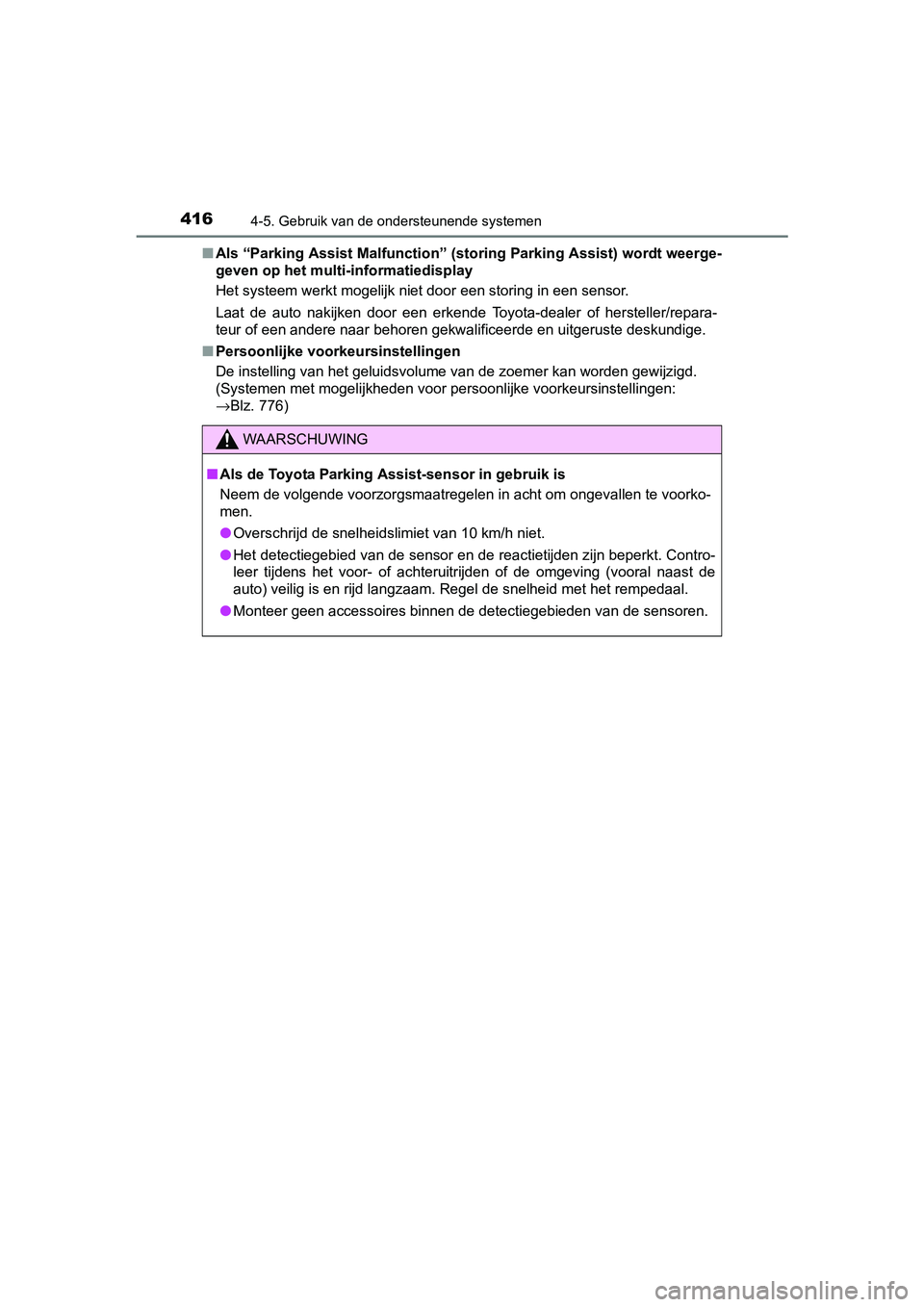

Als “Parking Assist Malfunction” (storing Parking Assist) wordt weerge-
geven op het multi-informatiedisplay
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Persoonlijke voorkeursinstellingen
De instelling van het geluidsvolume van de zoemer kan worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 776)
WAARSCHUWING
■ Als de Toyota Parking Assist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorko-
men.
● Overschrijd de snelheidslimiet van 10 km/h niet.
● Het detectiegebied van de sensor en de reactietijden zijn beper kt. Contro-
leer tijdens het voor- of achteruitrijden of de omgeving (voora l naast de
auto) veilig is en rijd langzaam. Regel de snelheid met het rem pedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sens oren.
C-HR_OM_Europe_OM10528E.book Page 416 Tuesday, September 6, 2016 4:16 PM

4174-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

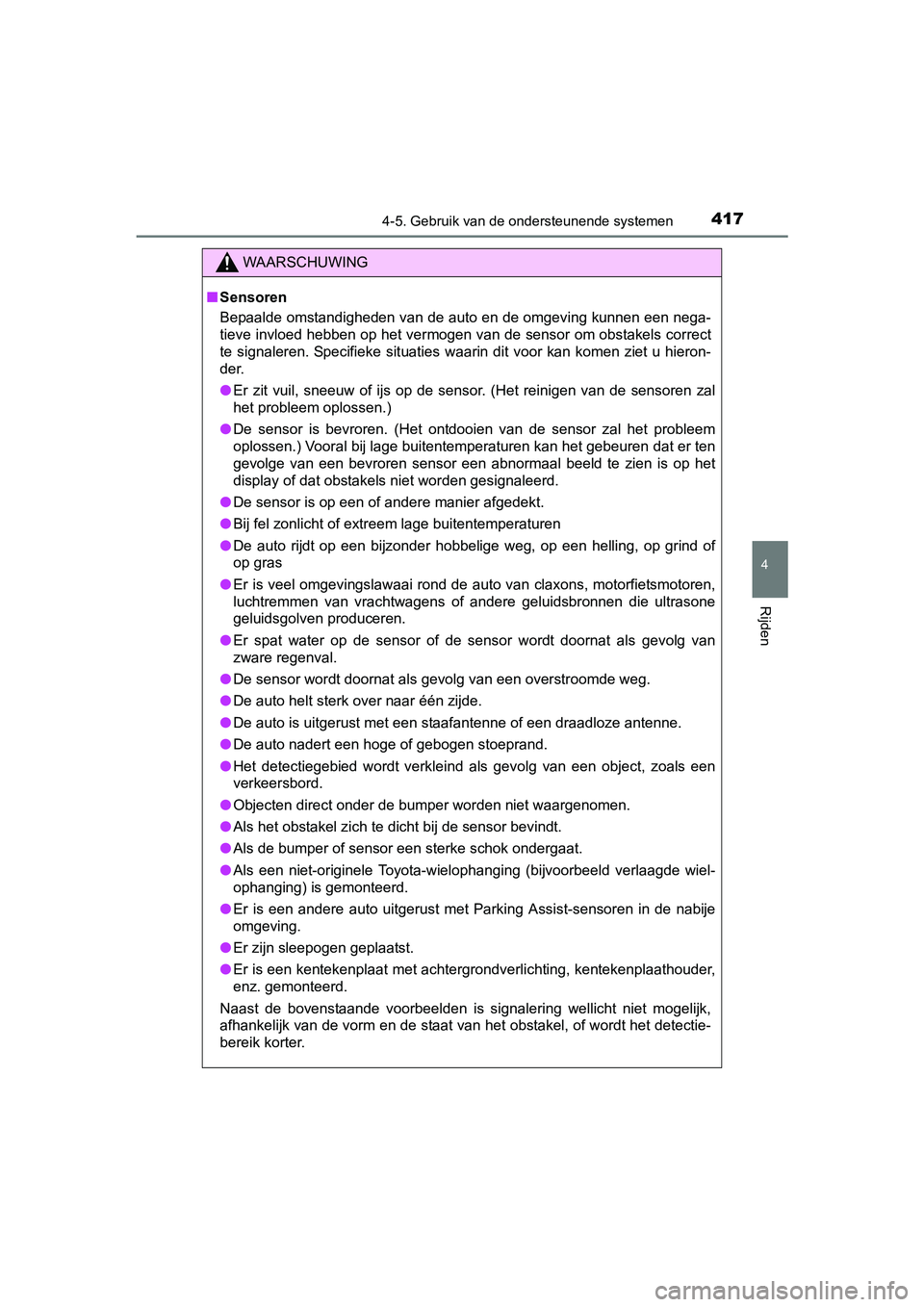

WAARSCHUWING
■Sensoren
Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieron-
der.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal
het probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem
oplossen.) Vooral bij lage buitentemperaturen kan het gebeuren dat er ten
gevolge van een bevroren sensor een abnormaal beeld te zien is op het
display of dat obstakels niet worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● Bij fel zonlicht of extreem lage buitentemperaturen
● De auto rijdt op een bijzonder hobbelige weg, op een helling, o p grind of
op gras
● Er is veel omgevingslawaai rond de auto van claxons, motorfiets motoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultra sone
geluidsgolven produceren.
● Er spat water op de sensor of de sensor wordt doornat als gevolg van
zware regenval.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto helt sterk over naar één zijde.
● De auto is uitgerust met een staafantenne of een draadloze ante nne.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, z oals een
verkeersbord.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als de bumper of sensor een sterke schok ondergaat.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wiel-
ophanging) is gemonteerd.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije
omgeving.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting, kentekenpla athouder,
enz. gemonteerd.
Naast de bovenstaande voorbeelden is signalering wellicht niet mogelijk,
afhankelijk van de vorm en de staat van het obstakel, of wordt het detectie-
bereik korter.
C-HR_OM_Europe_OM10528E.book P age 417 Friday, October 7, 2016 3:33 PM

4184-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

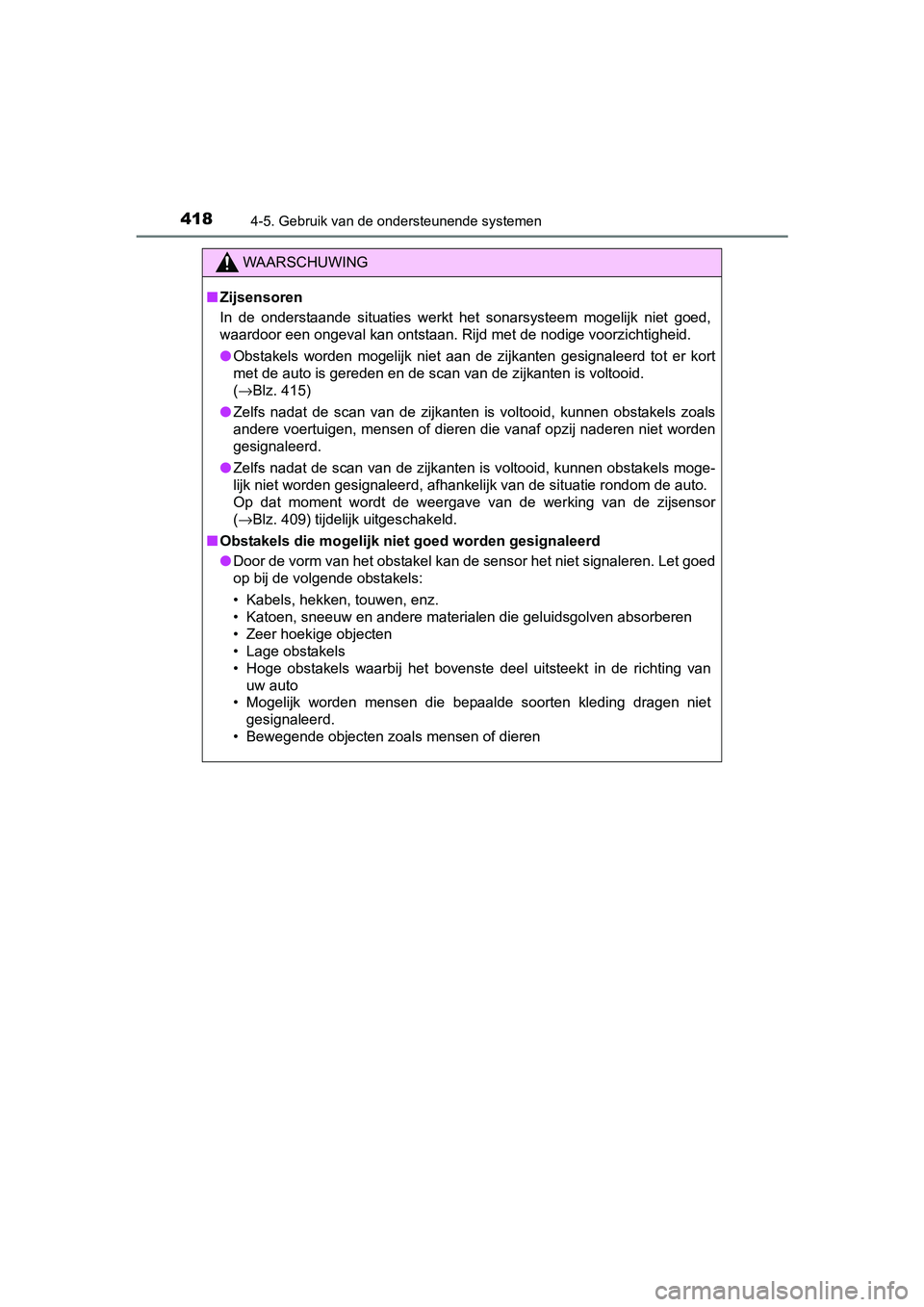

WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt het sonarsysteem mogelijk ni et goed,
waardoor een ongeval kan ontstaan. Rijd met de nodige voorzicht igheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd to t er kort
met de auto is gereden en de scan van de zijkanten is voltooid.
( →Blz. 415)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstak els zoals
andere voertuigen, mensen of dieren die vanaf opzij naderen nie t worden
gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstak els moge-
lijk niet worden gesignaleerd, afhankelijk van de situatie rond om de auto.
Op dat moment wordt de weergave van de werking van de zijsensor
( →Blz. 409) tijdelijk uitgeschakeld.
■ Obstakels die mogelijk niet goed worden gesignaleerd
● Door de vorm van het obstakel kan de sensor het niet signaleren . Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorber en
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richt ing van
uw auto
• Mogelijk worden mensen die bepaalde soorten kleding dragen nie t
gesignaleerd.
• Bewegende objecten zoals mensen of dieren
C-HR_OM_Europe_OM10528E.book Pag e 418 Tuesday, September 6, 2016 4:16 PM

4194-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E

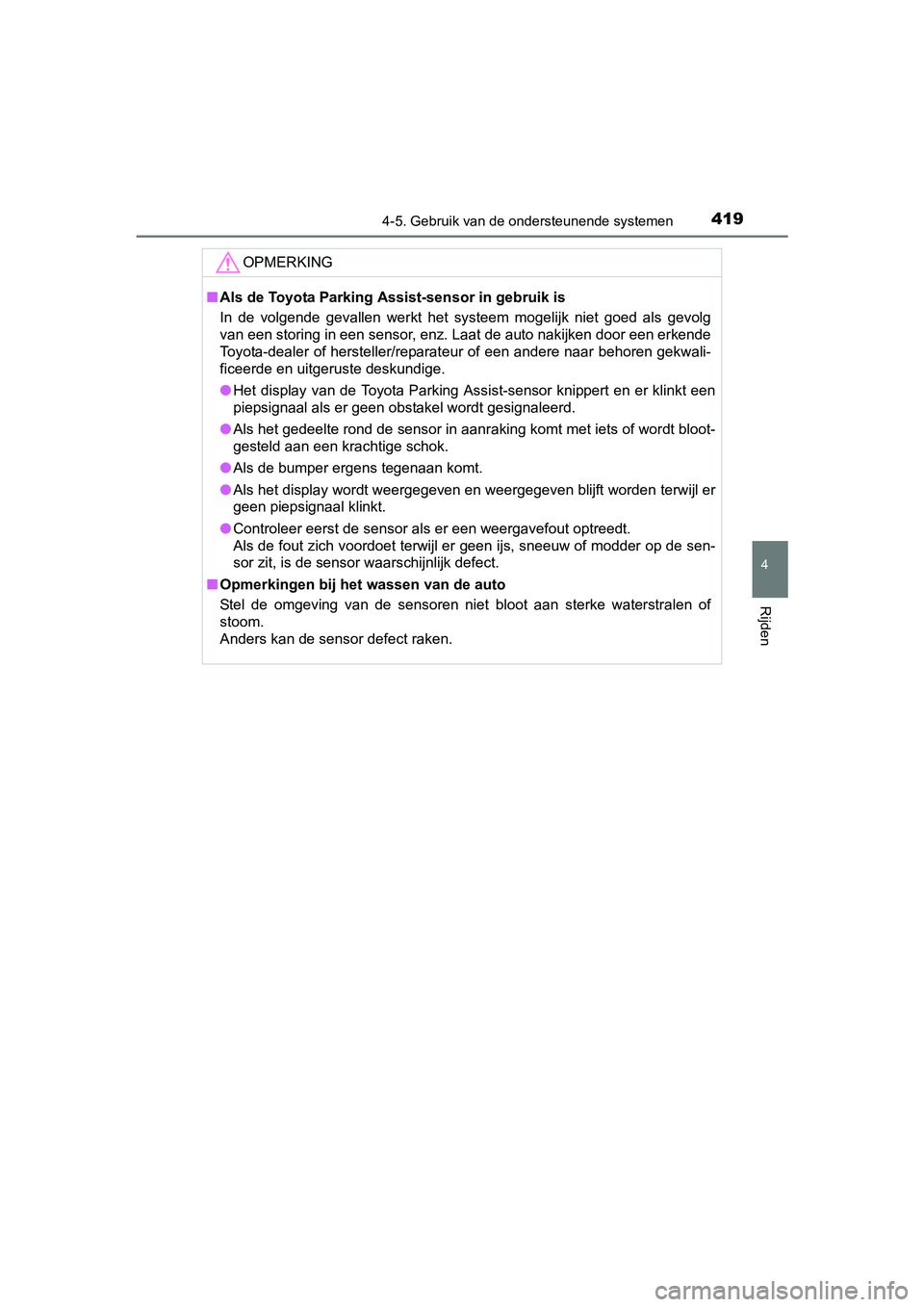

OPMERKING
■Als de Toyota Parking Assist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er
geen piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstr alen of
stoom.
Anders kan de sensor defect raken.
C-HR_OM_Europe_OM10528E.book Pag e 419 Tuesday, September 6, 2016 4:16 PM

4204-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E

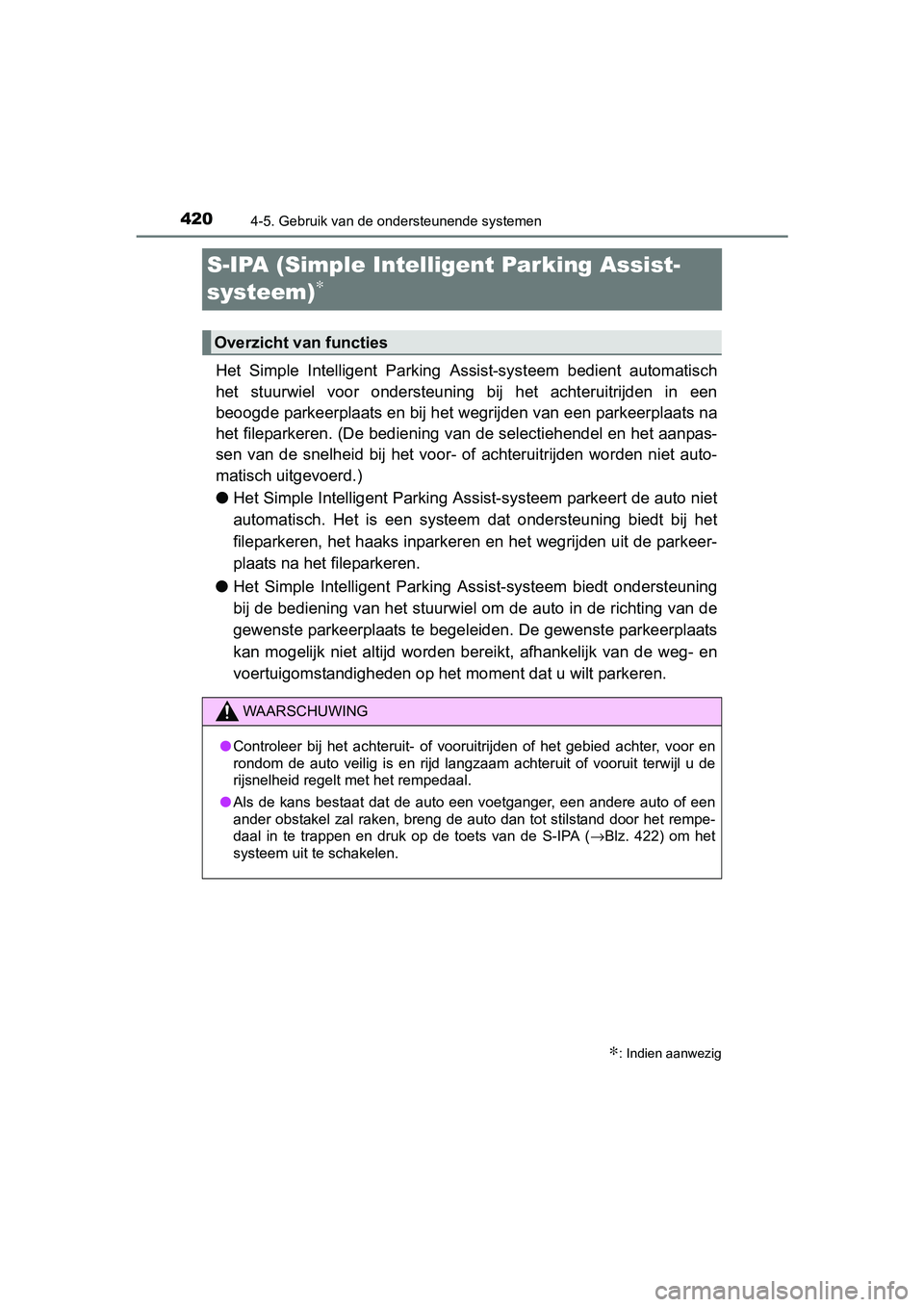

S-IPA (Simple Intelligent Parking Assist-
systeem)
∗
Het Simple Intelligent Parking Assist-systeem bedient automatisch
het stuurwiel voor ondersteuning bij het achteruitrijden in een
beoogde parkeerplaats en bij het wegrijden van een parkeerplaat s na
het fileparkeren. (De bediening van de selectiehendel en het aa npas-
sen van de snelheid bij het voor- of achteruitrijden worden nie t auto-
matisch uitgevoerd.)
● Het Simple Intelligent Parking A ssist-systeem parkeert de auto niet
automatisch. Het is een systeem dat ondersteuning biedt bij het
fileparkeren, het haaks inparkeren en het wegrijden uit de parkeer-
plaats na het fileparkeren.
● Het Simple Intelligent Parking As sist-systeem biedt ondersteuning
bij de bediening van het stuurwiel om de auto in de richting va n de
gewenste parkeerplaats te begeleiden. De gewenste parkeerplaats
kan mogelijk niet altijd worden bereikt, afhankelijk van de weg - en
voertuigomstandigheden op het m oment dat u wilt parkeren.
∗: Indien aanwezig
Overzicht van functies
WAARSCHUWING
●Controleer bij het achteruit- of vooruitrijden of het gebied ac hter, voor en
rondom de auto veilig is en rijd langzaam achteruit of vooruit terwijl u de
rijsnelheid regelt met het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een
ander obstakel zal raken, breng de auto dan tot stilstand door het rempe-
daal in te trappen en druk op de toets van de S-IPA ( →Blz. 422) om het
systeem uit te schakelen.
C-HR_OM_Europe_OM10528E.book Pag e 420 Tuesday, September 6, 2016 4:16 PM
