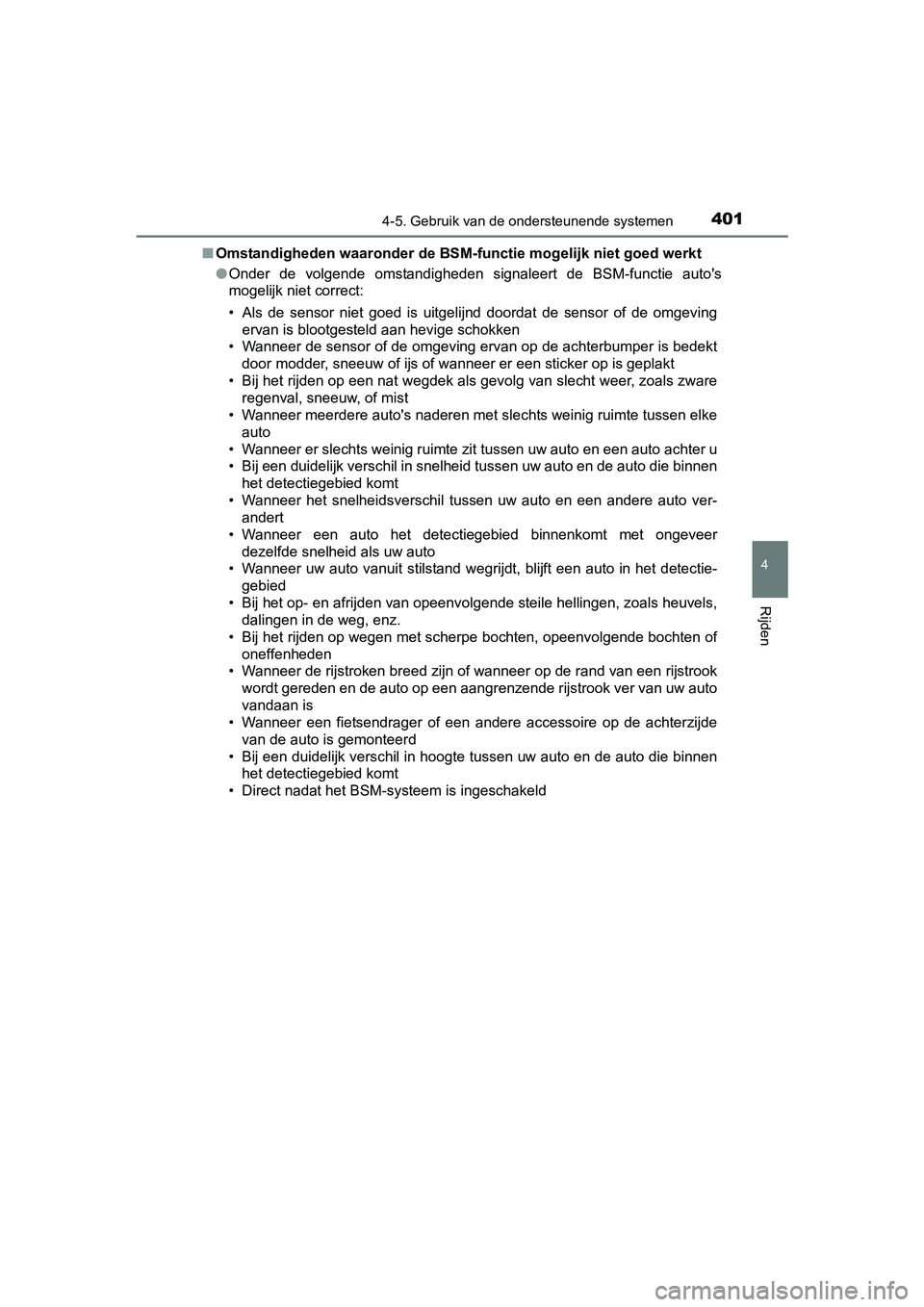

Page 401 of 812

4014-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■
Omstandigheden waaronder de BSM-f unctie mogelijk niet goed werkt
● Onder de volgende omstandigheden signaleert de BSM-functie auto 's
mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de au to die binnen
het detectiegebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere aut o ver-
andert
• Wanneer een auto het detectiegebied binnenkomt met ongeveer
dezelfde snelheid als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectie-
gebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zo als heuvels,
dalingen in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende boc hten of
oneffenheden
• Wanneer de rijstroken breed zijn of wanneer op de rand van een rijstrook
wordt gereden en de auto op een aangrenzende rijstrook ver van uw auto
vandaan is
• Wanneer een fietsendrager of een andere accessoire op de achte rzijde
van de auto is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectiegebied komt
• Direct nadat het BSM-systeem is ingeschakeld
C-HR_OM_Europe_OM10528E.book Pag e 401 Tuesday, September 6, 2016 4:16 PM

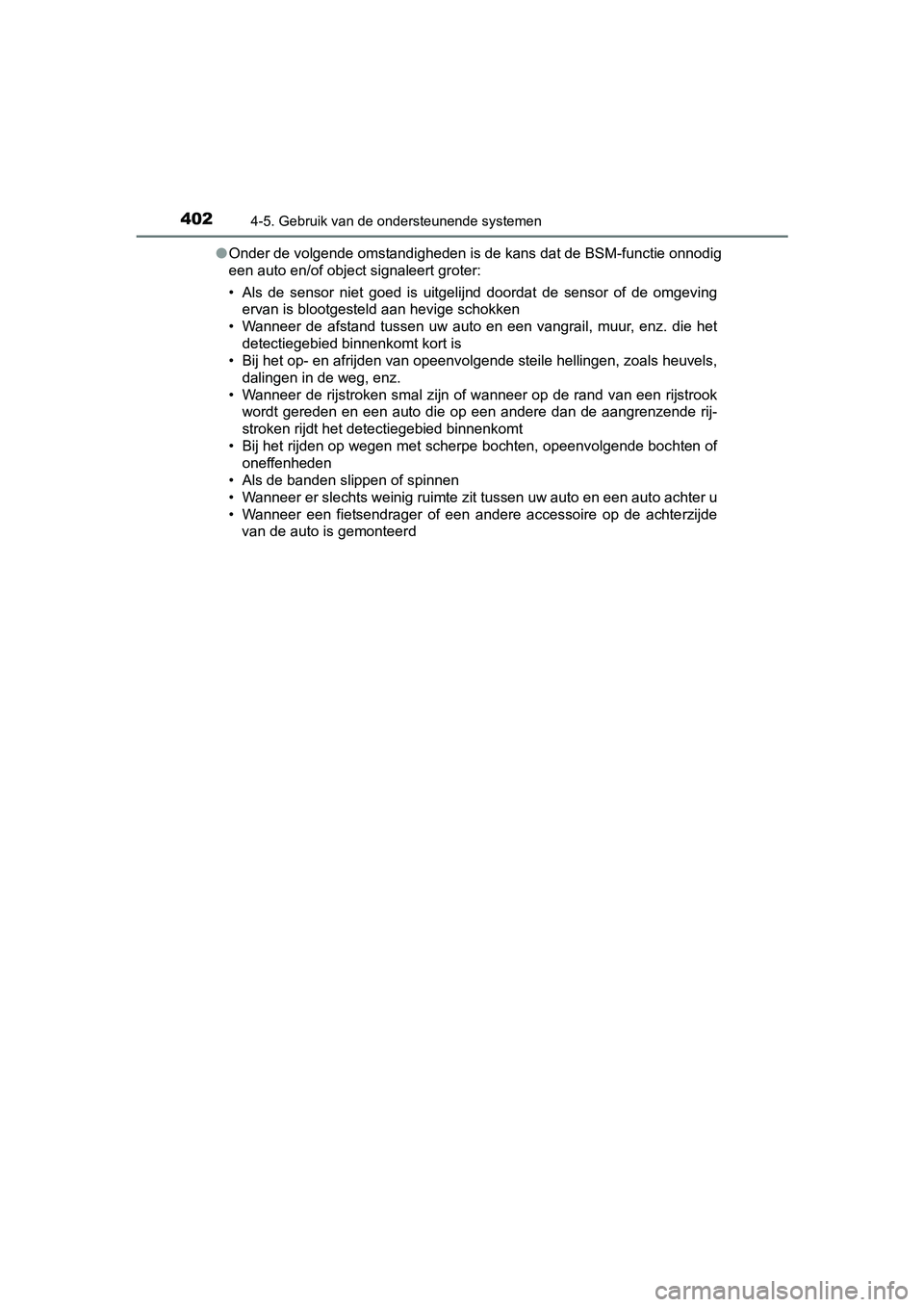

Page 402 of 812

4024-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E●
Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig
een auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving
ervan is blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectiegebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zo als heuvels,
dalingen in de weg, enz.
• Wanneer de rijstroken smal zijn of wanneer op de rand van een rijstrook
wordt gereden en een auto die op een andere dan de aangrenzende rij-
stroken rijdt het detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe bochten, opeenvolgende boc hten of
oneffenheden
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Wanneer een fietsendrager of een andere accessoire op de achte rzijde
van de auto is gemonteerd
C-HR_OM_Europe_OM10528E.book Pag e 402 Tuesday, September 6, 2016 4:16 PM

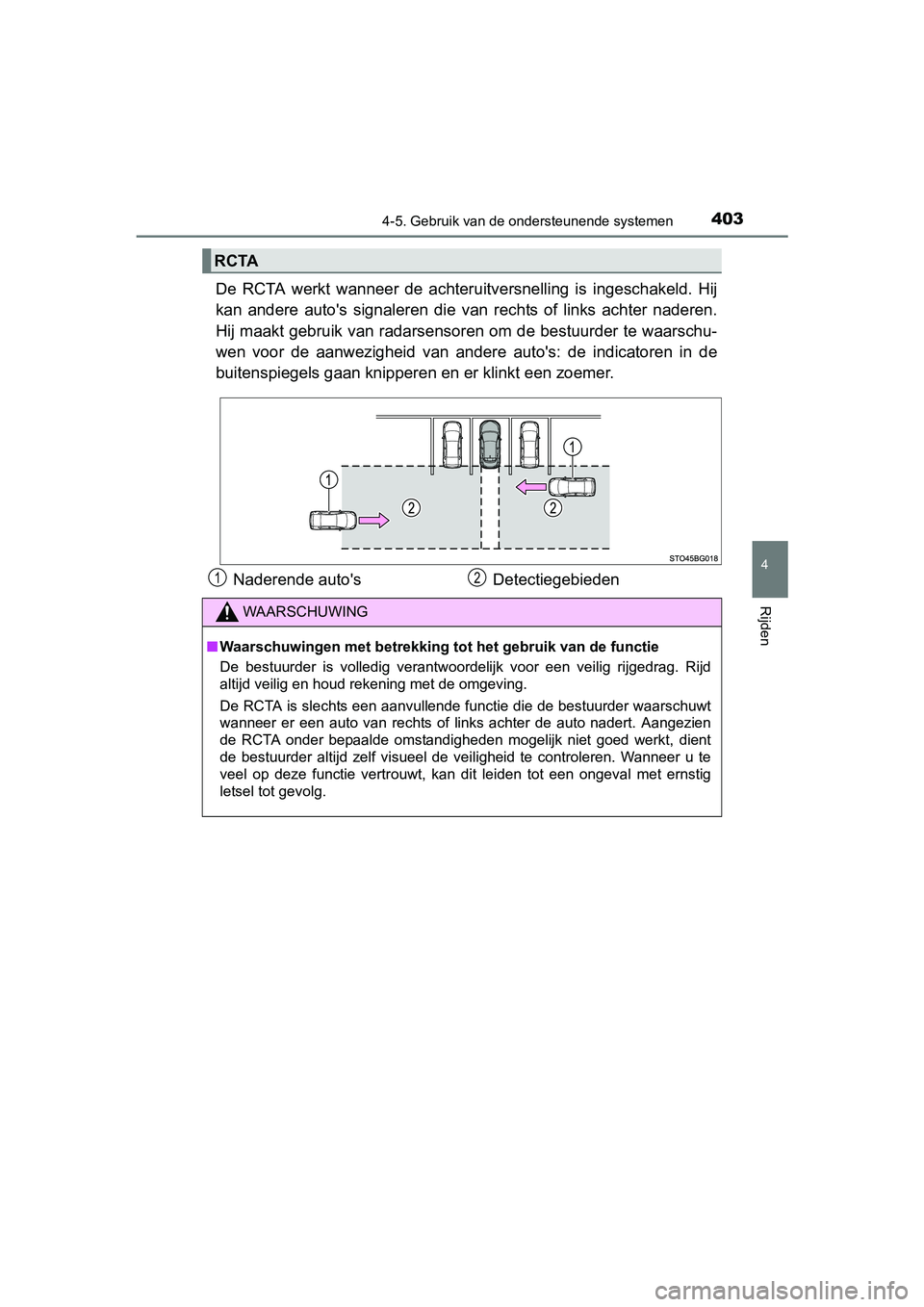

Page 403 of 812

4034-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij
kan andere auto's signaleren die van rechts of links achter nad eren.
Hij maakt gebruik van radarsensoren om de bestuurder te waarsch u-
wen voor de aanwezigheid van andere auto's: de indicatoren in d e
buitenspiegels gaan knipper en en er klinkt een zoemer.
RCTA
Naderende auto's Detectiegebieden
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van de functie
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De RCTA is slechts een aanvullende functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links achter de auto nadert. Aangezien
de RCTA onder bepaalde omstandigheden mogelijk niet goed werkt, dient
de bestuurder altijd zelf visueel de veiligheid te controleren. Wanneer u te
veel op deze functie vertrouwt, kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
12
C-HR_OM_Europe_OM10528E.book Pag e 403 Tuesday, September 6, 2016 4:16 PM

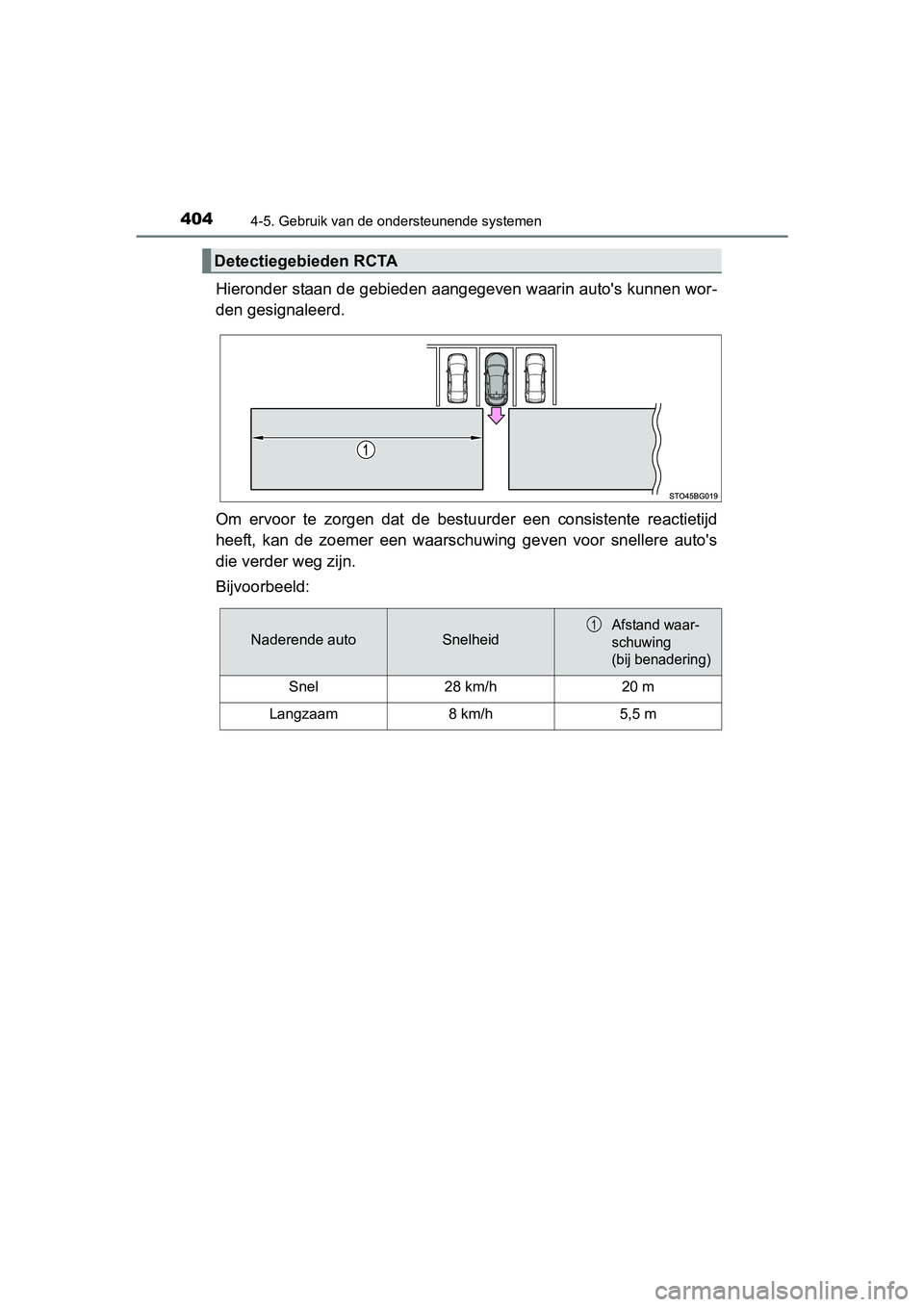

Page 404 of 812

4044-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Om ervoor te zorgen dat de bestu urder een consistente reactietijd
heeft, kan de zoemer een waarschuwing geven voor snellere auto' s
die verder weg zijn.
Bijvoorbeeld:
Detectiegebieden RCTA
Naderende autoSnelheidAfstand waar-
schuwing
(bij benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
1
C-HR_OM_Europe_OM10528E.book Pag e 404 Tuesday, September 6, 2016 4:16 PM

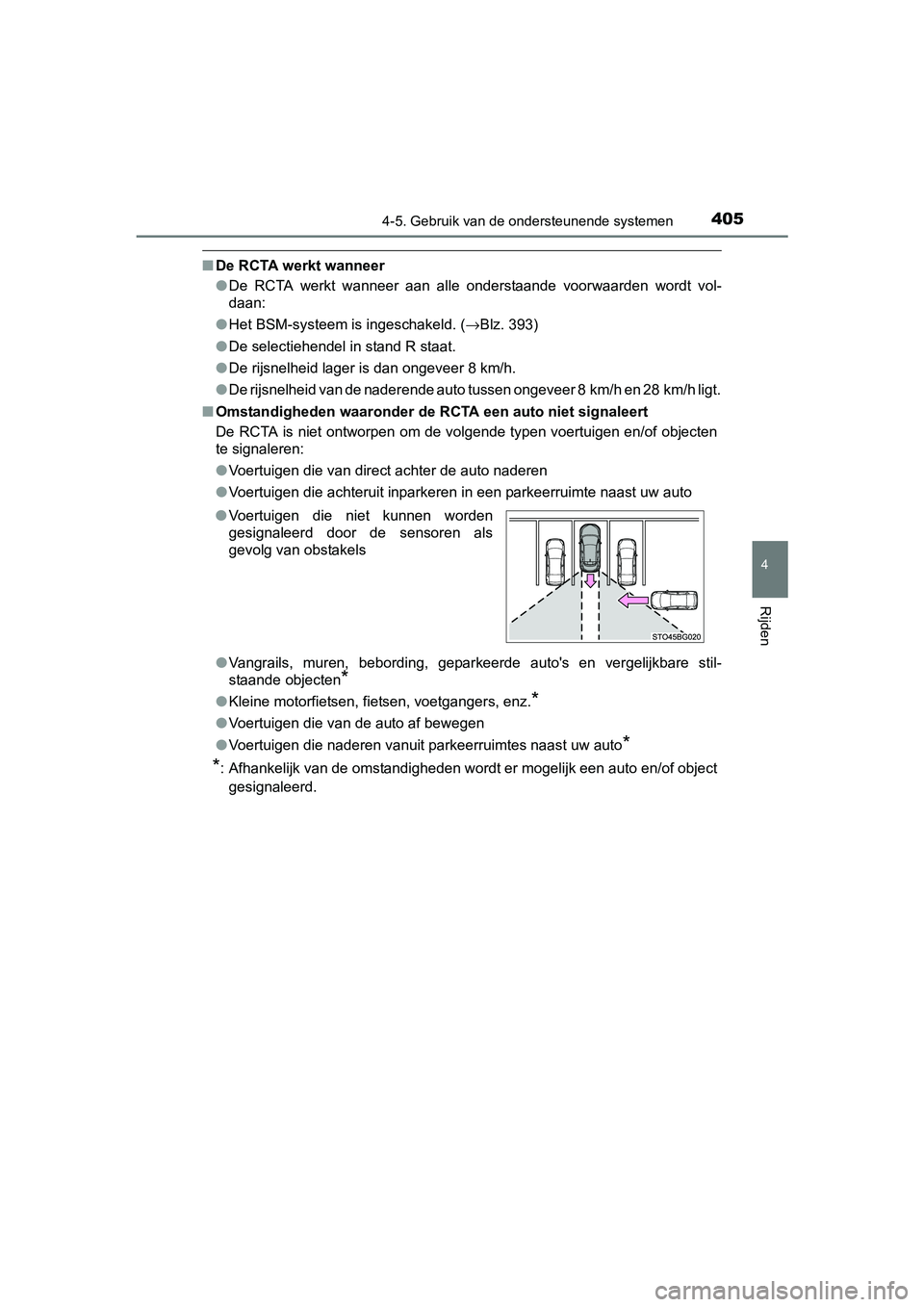

Page 405 of 812

4054-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
■De RCTA werkt wanneer
●De RCTA werkt wanneer aan alle onderstaande voorwaarden wordt v ol-
daan:
● Het BSM-systeem is ingeschakeld. ( →Blz. 393)
● De selectiehendel in stand R staat.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h ligt.
■ Omstandigheden waaronder de RC TA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten
te signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
●
Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
C-HR_OM_Europe_OM10528E.book Pag e 405 Tuesday, September 6, 2016 4:16 PM

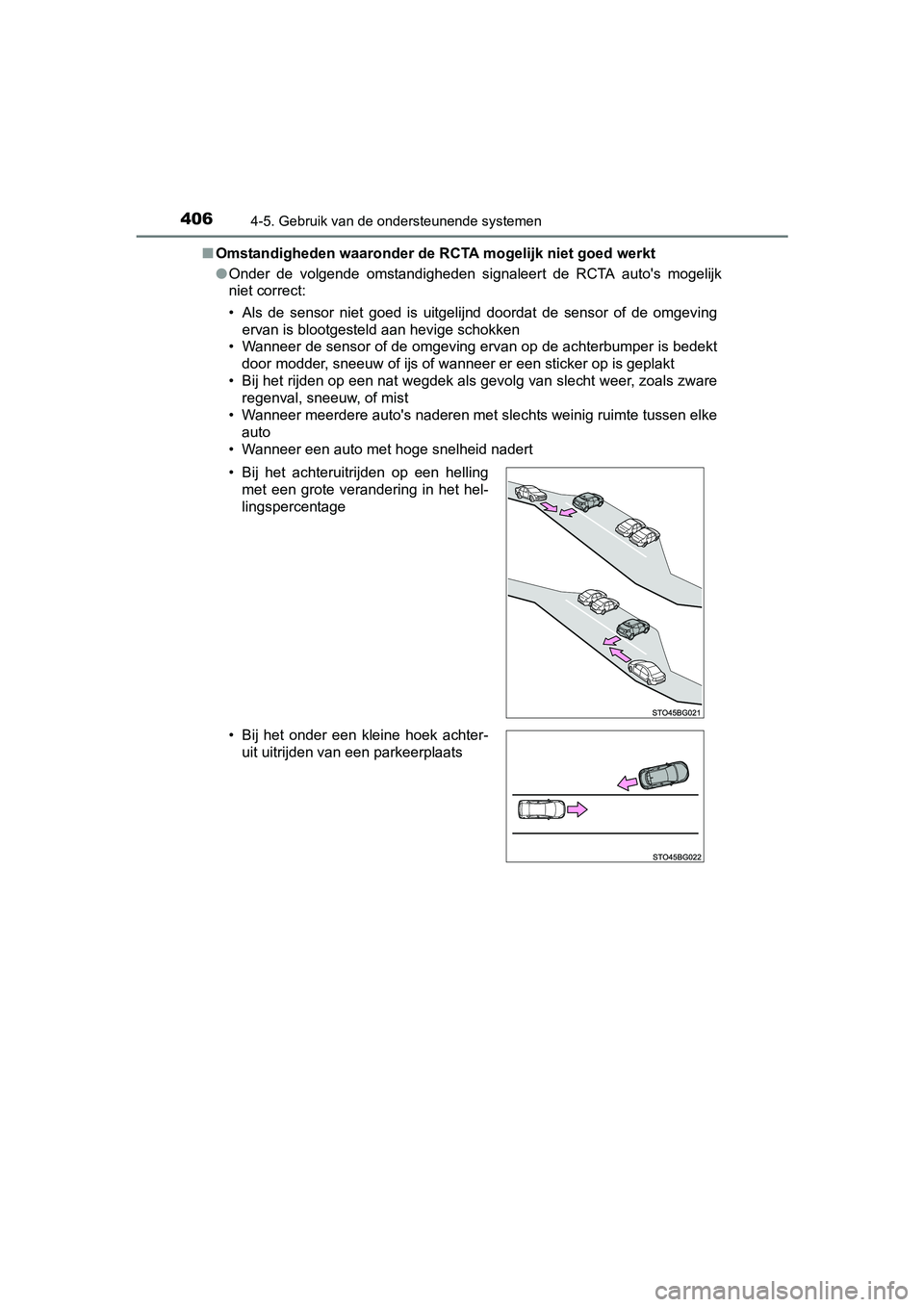

Page 406 of 812

4064-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E■
Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de RCTA auto's moge lijk
niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer een auto met hoge snelheid nadert
• Bij het achteruitrijden op een helling met een grote verandering in het hel-
lingspercentage
• Bij het onder een kleine hoek achter- uit uitrijden van een parkeerplaats
C-HR_OM_Europe_OM10528E.book Pag e 406 Tuesday, September 6, 2016 4:16 PM

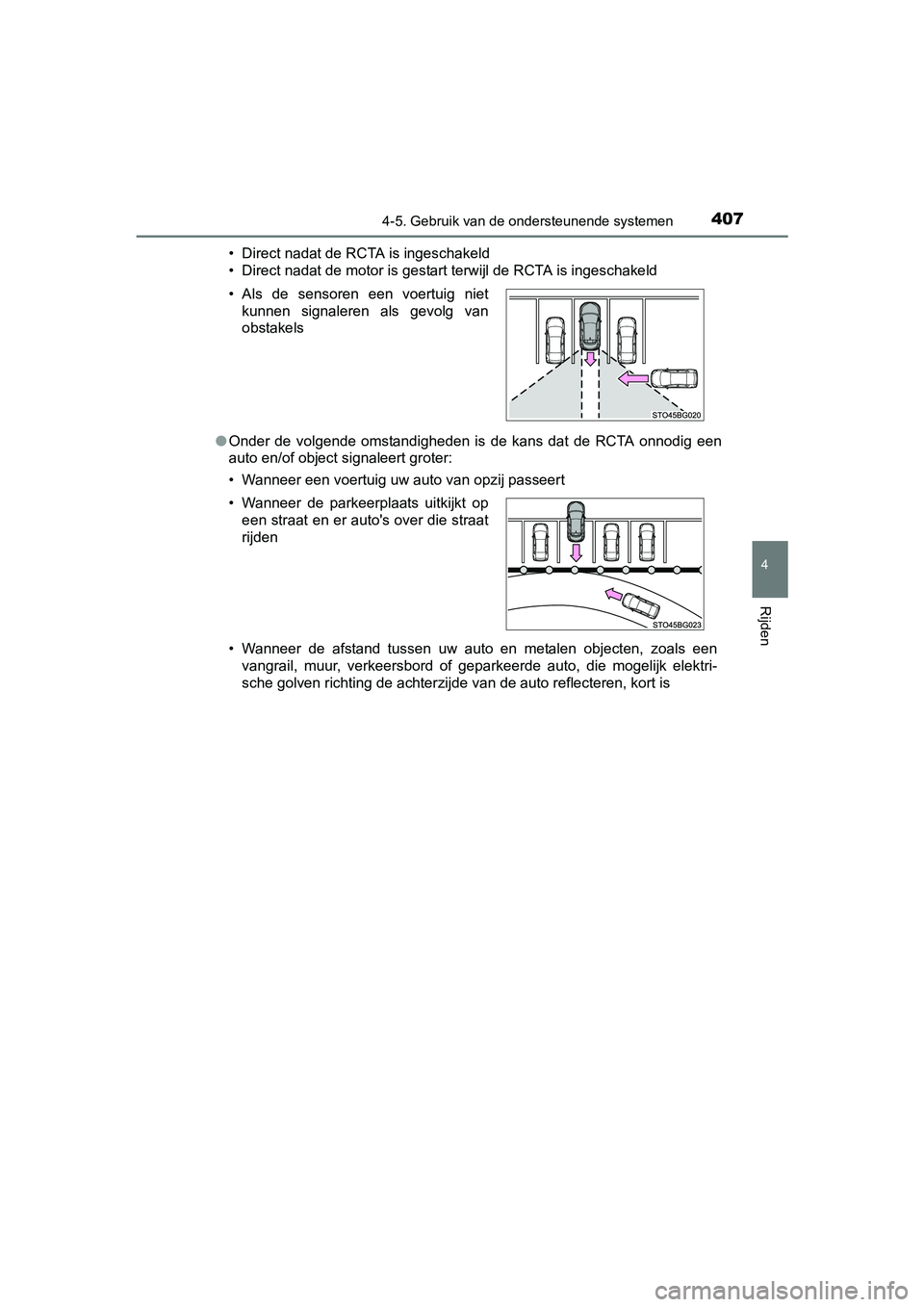

Page 407 of 812

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E• Direct nadat de RCTA is ingeschakeld
• Direct nadat de motor is gestart terwijl de RCTA is ingeschake
ld
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een
auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail, muur, verkeersbord of geparkeerde auto, die mogelijk elektri-
sche golven richting de achterzijde van de auto reflecteren, ko rt is
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat
rijden
C-HR_OM_Europe_OM10528E.book Pag e 407 Tuesday, September 6, 2016 4:16 PM

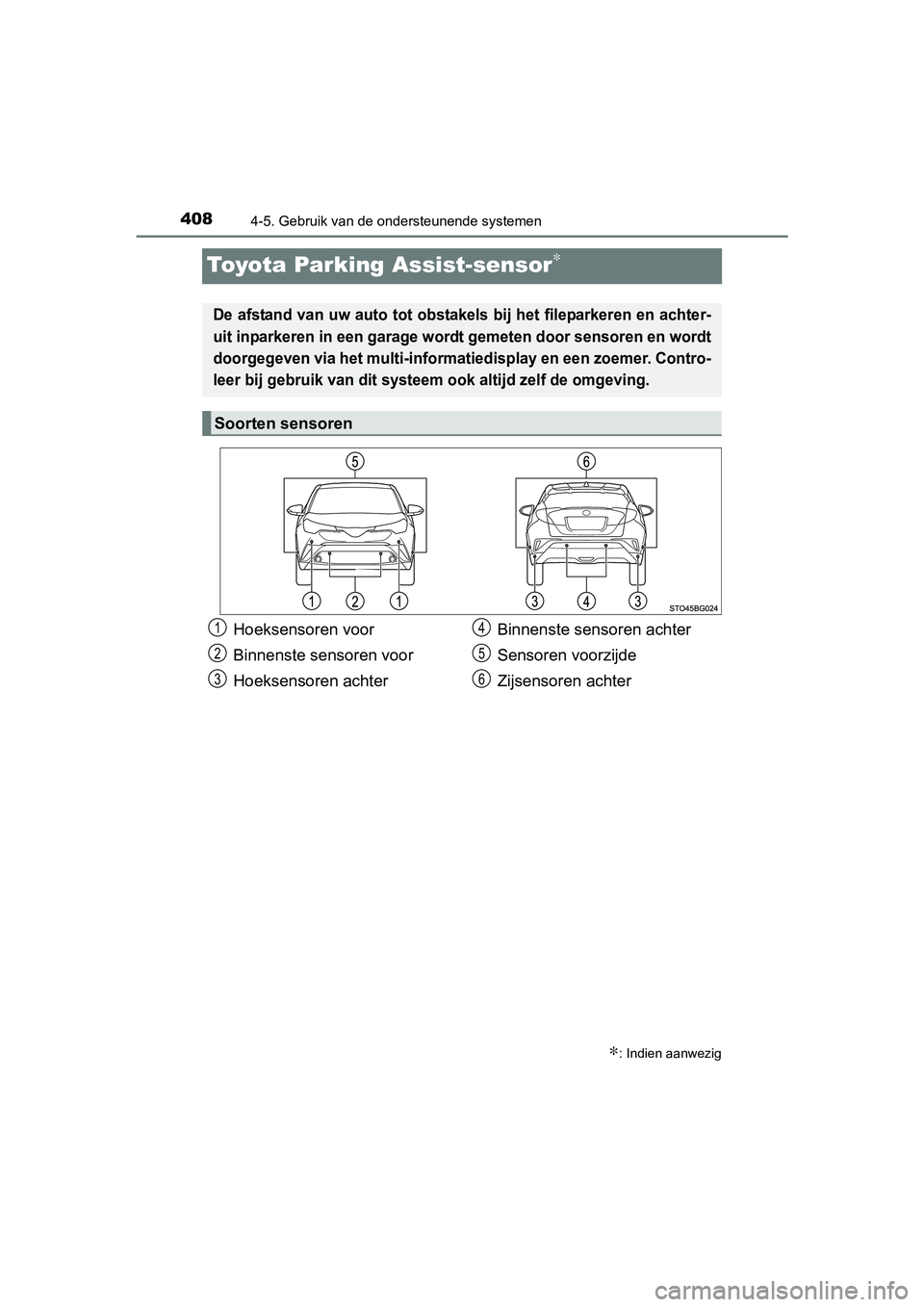

Page 408 of 812

4084-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Toyota Parking Assist-sensor∗
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en achter-
uit inparkeren in een garage wordt gemeten door sensoren en wor dt
doorgegeven via het multi-informatiedisplay en een zoemer. Cont ro-
leer bij gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter Binnenste sensoren achter
Sensoren voorzijde
Zijsensoren achter1
2
3
4
5
6
C-HR_OM_Europe_OM10528E.book Pag
e 408 Tuesday, September 6, 2016 4:16 PM

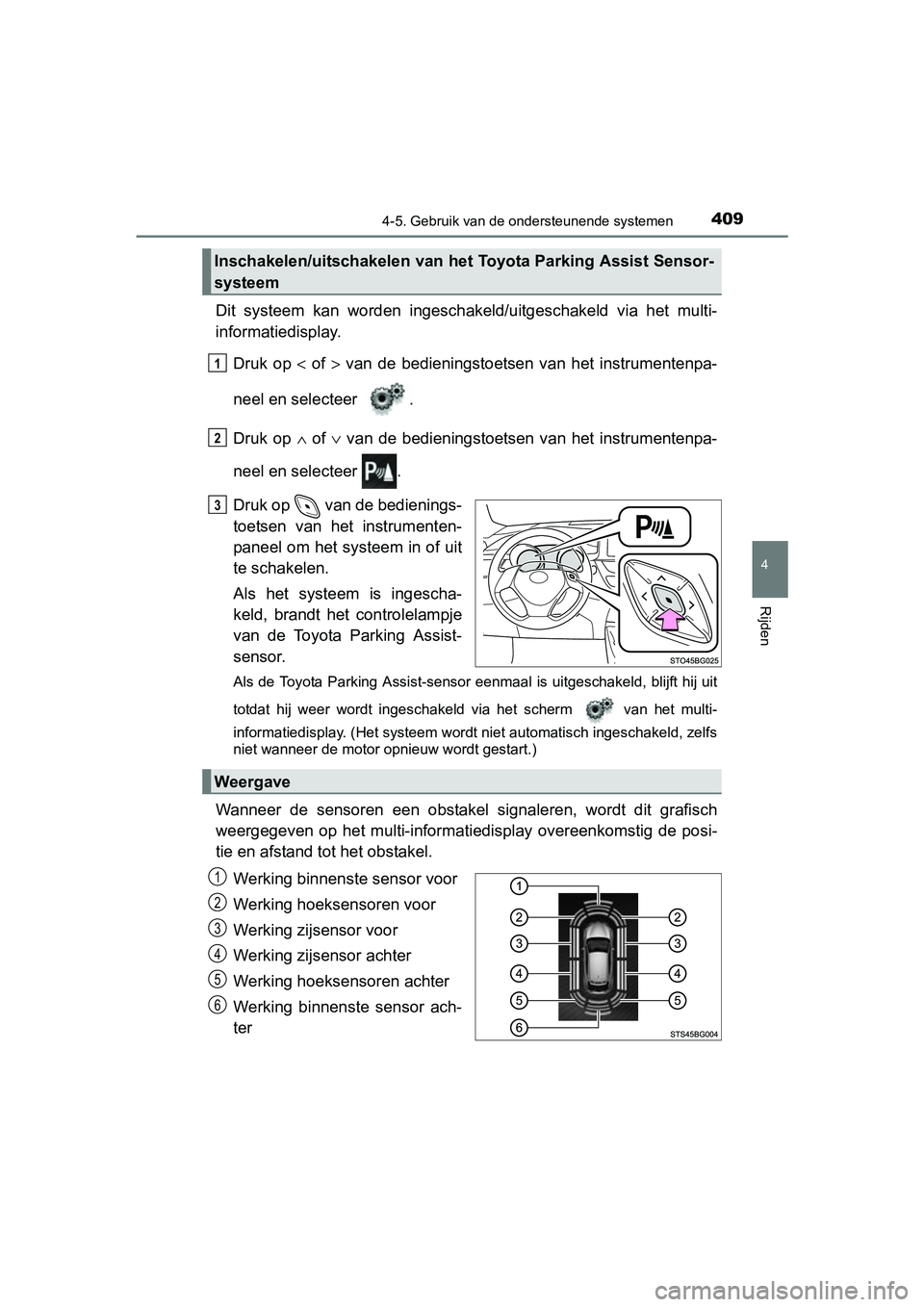

Page 409 of 812

4094-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Dit systeem kan worden ingeschakeld/uitgeschakeld via het multi-
informatiedisplay.
Druk op < of > van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op van de bedienings-
toetsen van het instrumenten-
paneel om het systeem in of uit
te schakelen.
Als het systeem is ingescha-
keld, brandt het controlelampje
van de Toyota Parking Assist-
sensor.
Als de Toyota Parking Assist-sensor eenmaal is uitgeschakeld, b lijft hij uit
totdat hij weer wordt ingeschakeld via het scherm van het mult i-
informatiedisplay. (Het systeem wordt niet automatisch ingescha keld, zelfs
niet wanneer de motor opnieuw wordt gestart.)
Wanneer de sensoren een obstakel s ignaleren, wordt dit grafisch
weergegeven op het multi-informatiedisplay overeenkomstig de po si-
tie en afstand tot het obstakel.
Werking binnenste sensor voor
Werking hoeksensoren voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensoren achter
Werking binnenste sensor ach-
ter
Inschakelen/uitschakelen van het Toyota Parking Assist Sensor-
systeem
1
2
3
Weergave
1
2
3
4
5
6
C-HR_OM_Europe_OM10528E.book Pag e 409 Tuesday, September 6, 2016 4:16 PM

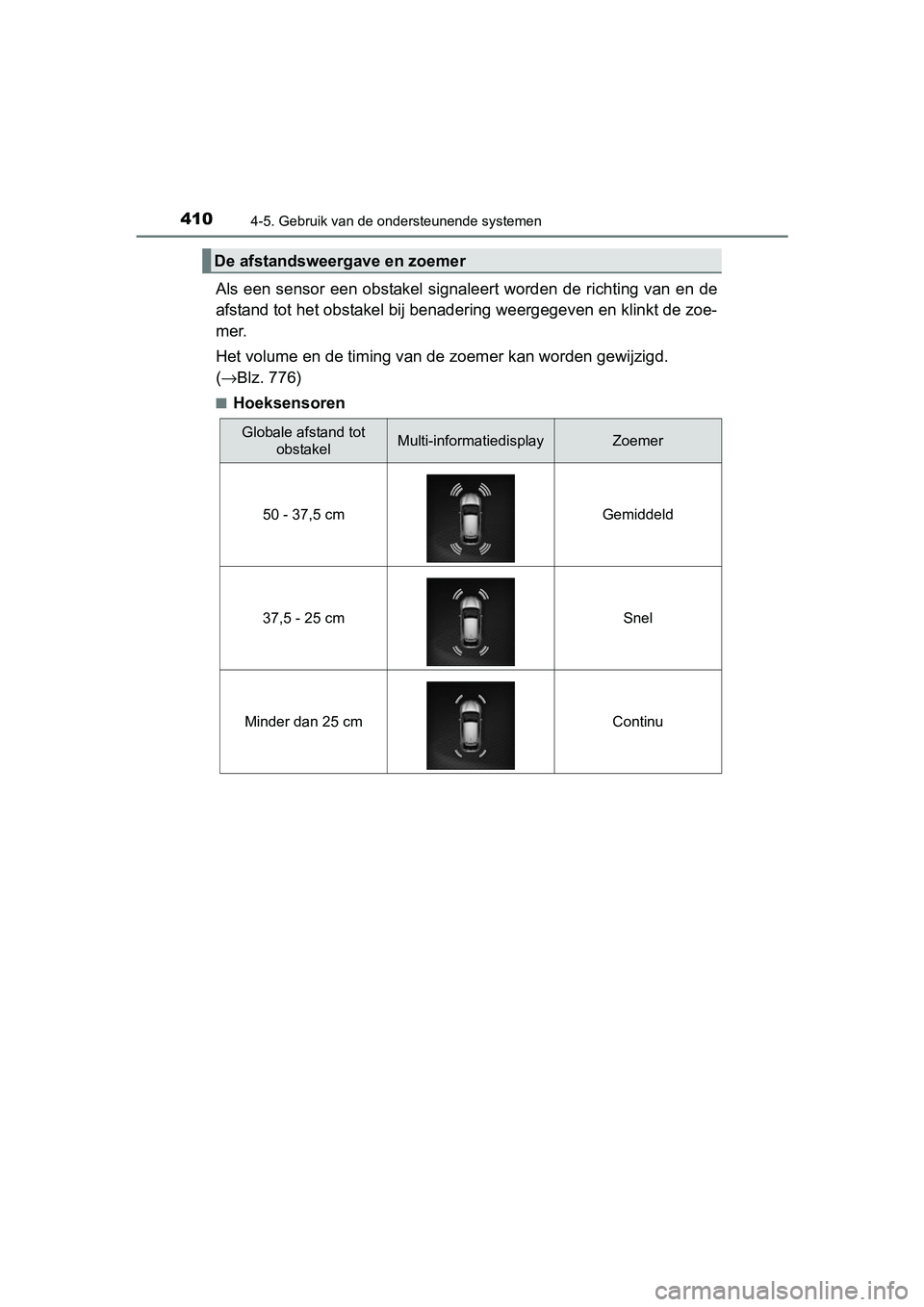

Page 410 of 812

4104-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Als een sensor een obstakel signaleert worden de richting van en de
afstand tot het obstakel bij benadering weergegeven en klinkt d e zoe-
mer.
Het volume en de timing van de zoemer kan worden gewijzigd.
( → Blz. 776)
■Hoeksensoren
De afstandsweergave en zoemer
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
