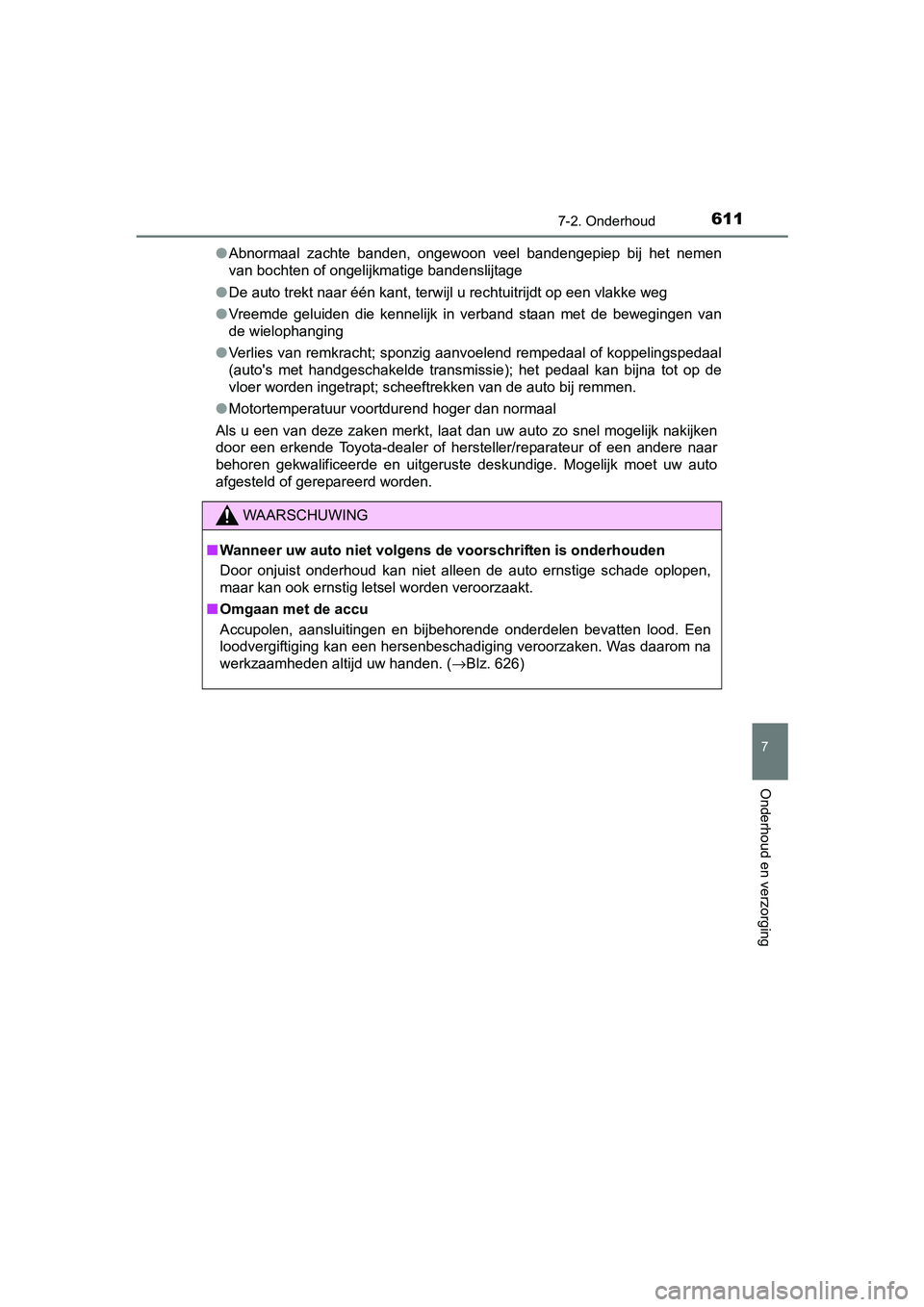

Page 611 of 812

6117-2. Onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E●
Abnormaal zachte banden, ongewoon veel bandengepiep bij het nem en
van bochten of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de beweging en van
de wielophanging
● Verlies van remkracht; sponzig aanvoelend rempedaal of koppelin gspedaal
(auto's met handgeschakelde transmissie); het pedaal kan bijna tot op de
vloer worden ingetrapt; scheeftrekken van de auto bij remmen.
● Motortemperatuur voortdurend hoger dan normaal
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
WAARSCHUWING
■ Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■ Omgaan met de accu
Accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een
loodvergiftiging kan een hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 626)
C-HR_OM_Europe_OM10528E.book Pag e 611 Tuesday, September 6, 2016 4:16 PM
Page 612 of 812

6127-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E

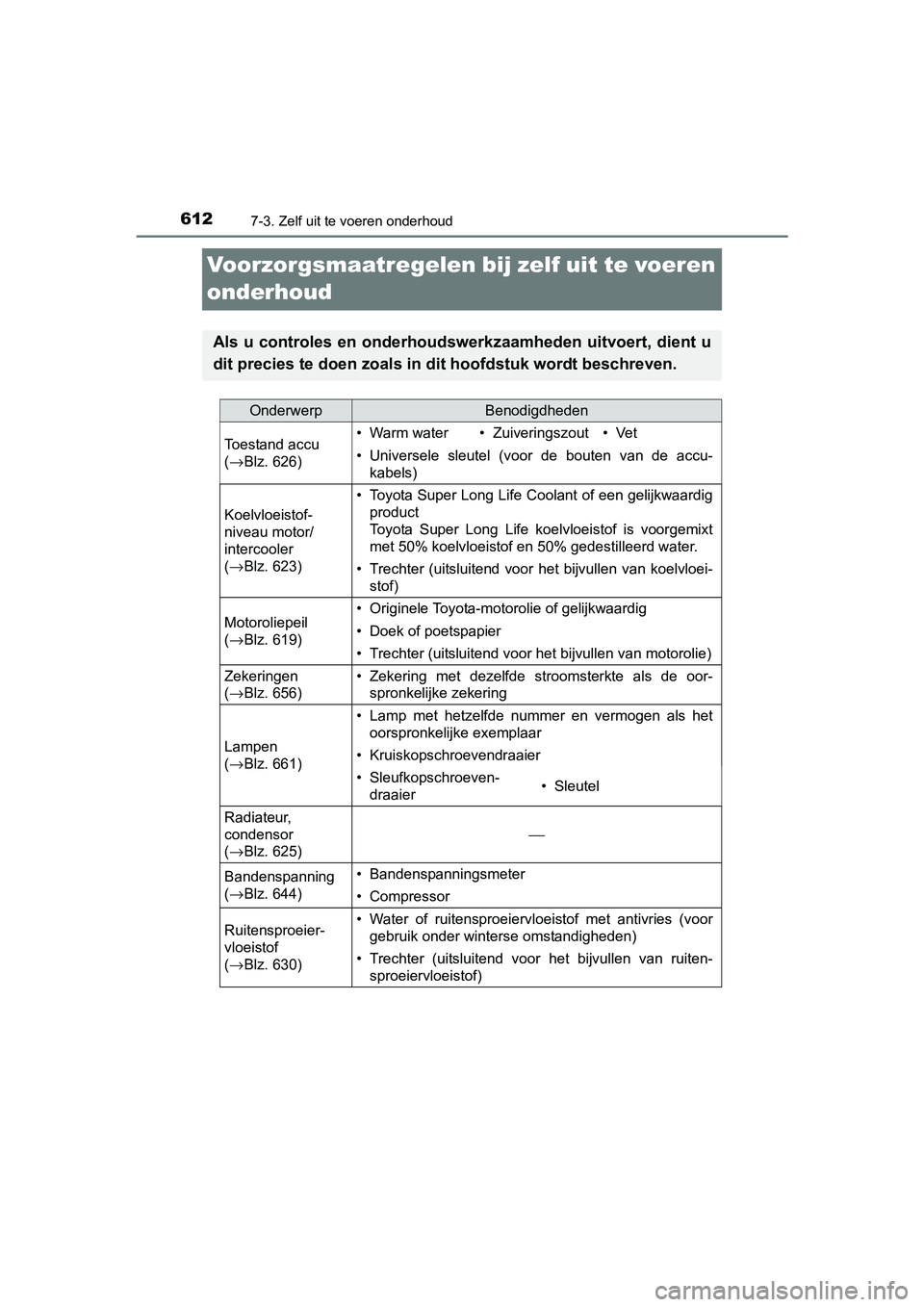

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
(→ Blz. 626)• Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
intercooler
(→ Blz. 623)
• Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt
met 50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-stof)
Motoroliepeil
(→ Blz. 619)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 656)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 661)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven-
draaier• Sleutel
Radiateur,
condensor
(→ Blz. 625)
⎯
Bandenspanning
(→ Blz. 644)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 630)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
C-HR_OM_Europe_OM10528E.book Pag e 612 Tuesday, September 6, 2016 4:16 PM
Page 613 of 812

6137-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E

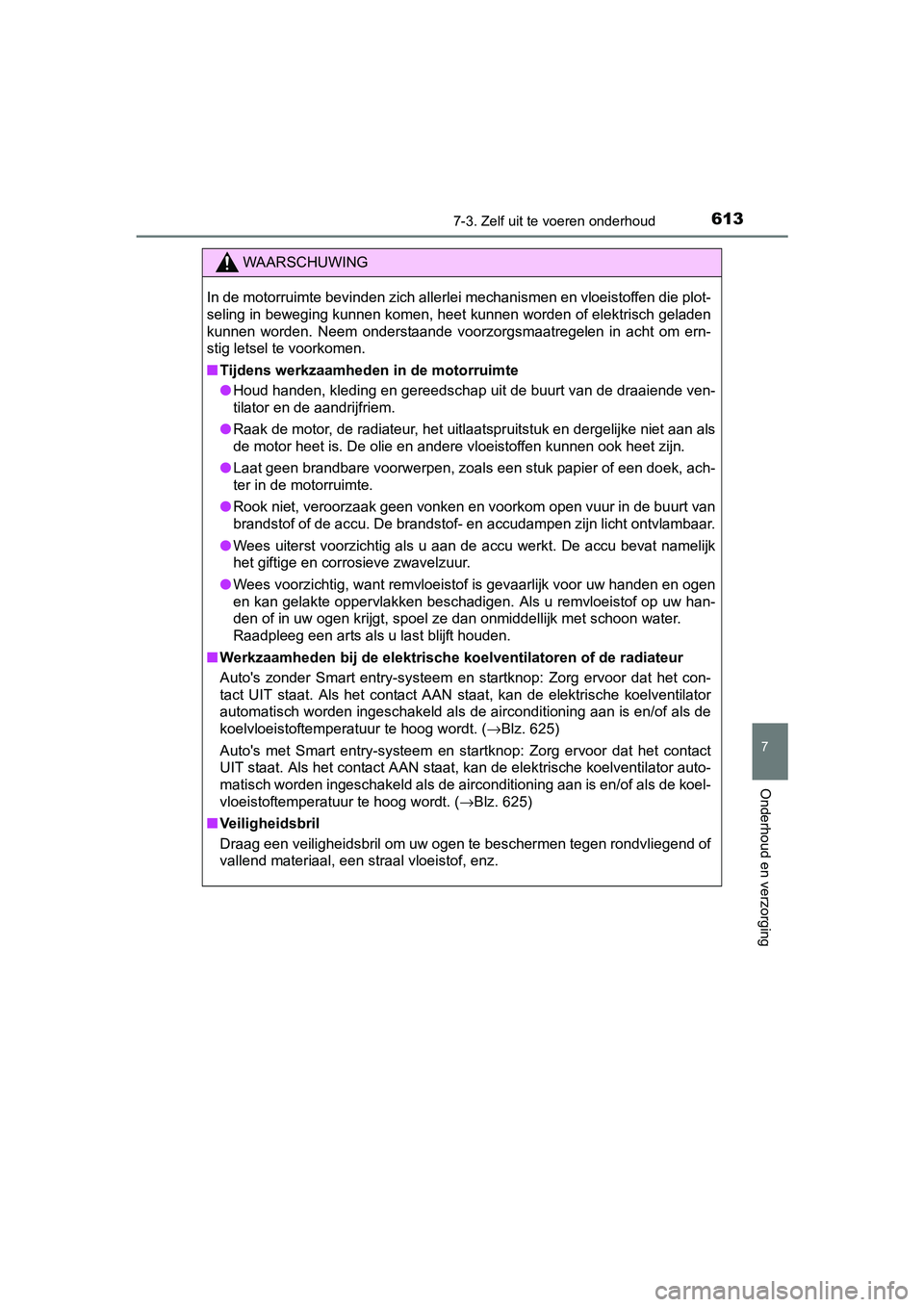

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeist offen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijk e niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook hee t zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof of de accu. De brandstof- en accudampen zijn licht on tvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Auto's zonder Smart entry-systeem en startknop: Zorg ervoor dat het con-
tact UIT staat. Als het contact AAN staat, kan de elektrische k oelventilator
automatisch worden ingeschakeld als de airconditioning aan is en/of als de
koelvloeistoftemperatuur te hoog wordt. ( →Blz. 625)
Auto's met Smart entry-systeem en startknop: Zorg ervoor dat he t contact
UIT staat. Als het contact AAN staat, kan de elektrische koelve ntilator auto-
matisch worden ingeschakeld als de airconditioning aan is en/of als de koel-
vloeistoftemperatuur te hoog wordt. ( →Blz. 625)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
C-HR_OM_Europe_OM10528E.book Pag e 613 Tuesday, September 6, 2016 4:16 PM
Page 614 of 812

6147-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E

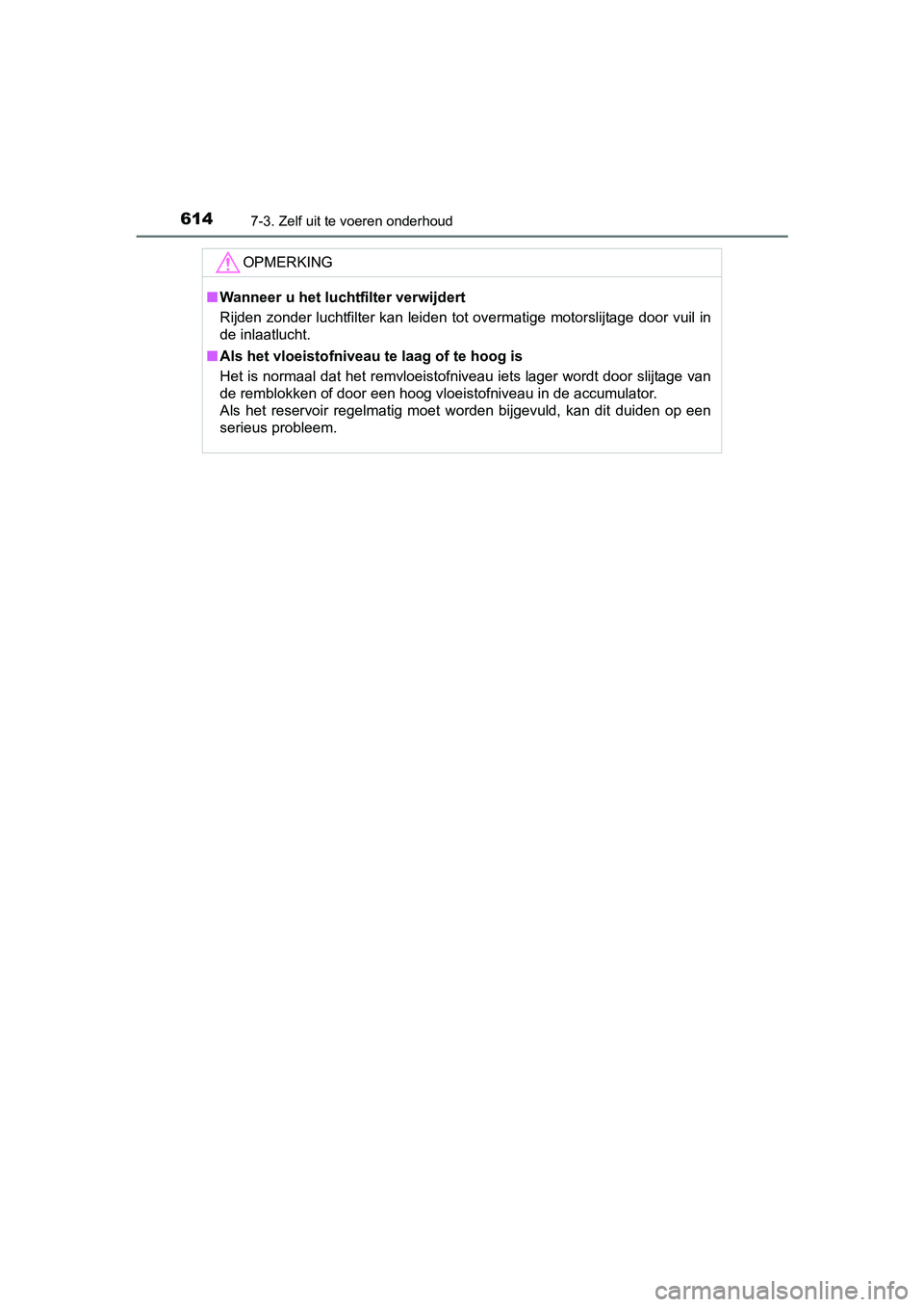

OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
C-HR_OM_Europe_OM10528E.book Pag e 614 Tuesday, September 6, 2016 4:16 PM
Page 615 of 812

6157-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E

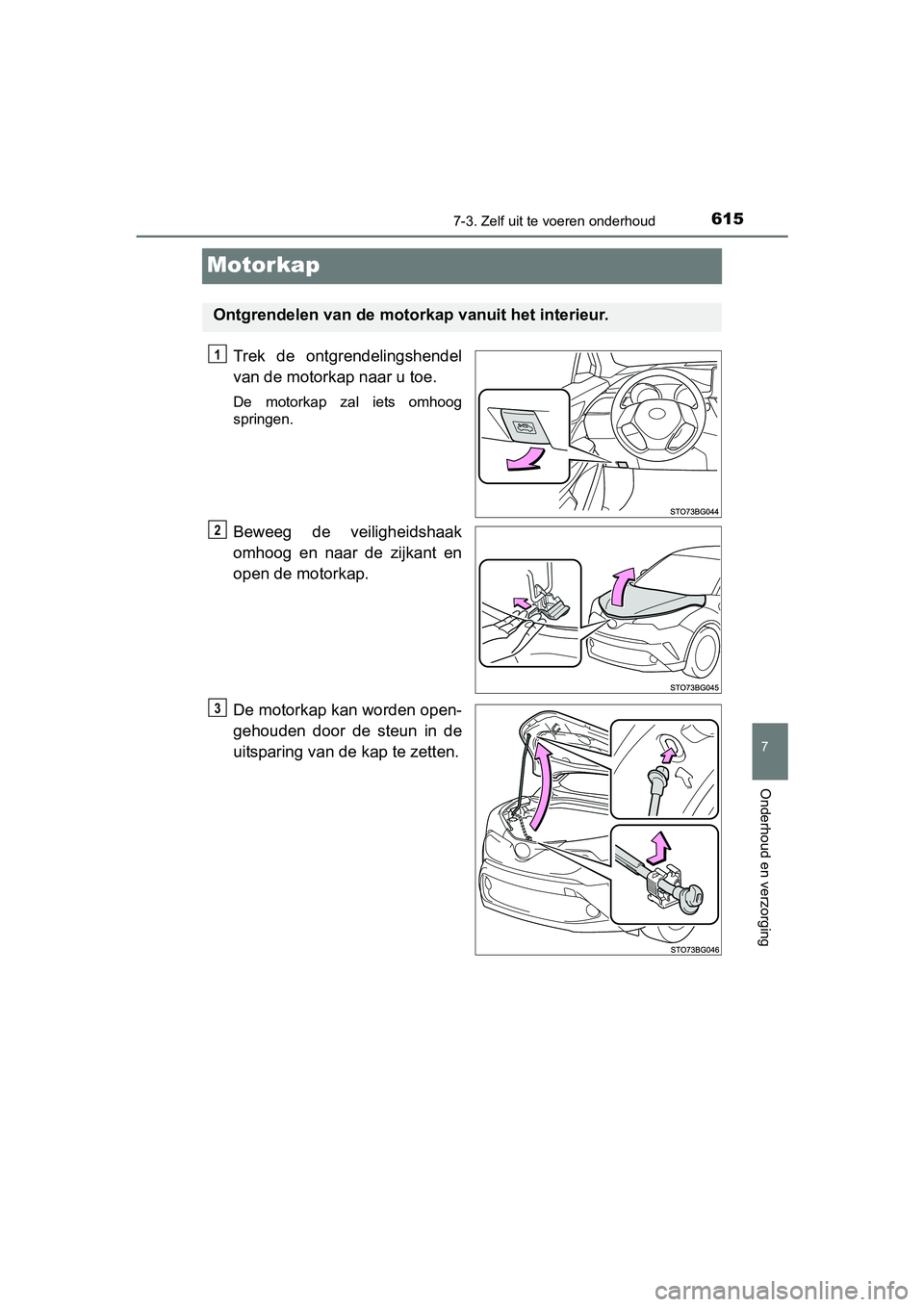

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Beweeg de veiligheidshaak
omhoog en naar de zijkant en
open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 615 Tuesday, September 6, 2016 4:16 PM
Page 616 of 812

6167-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E

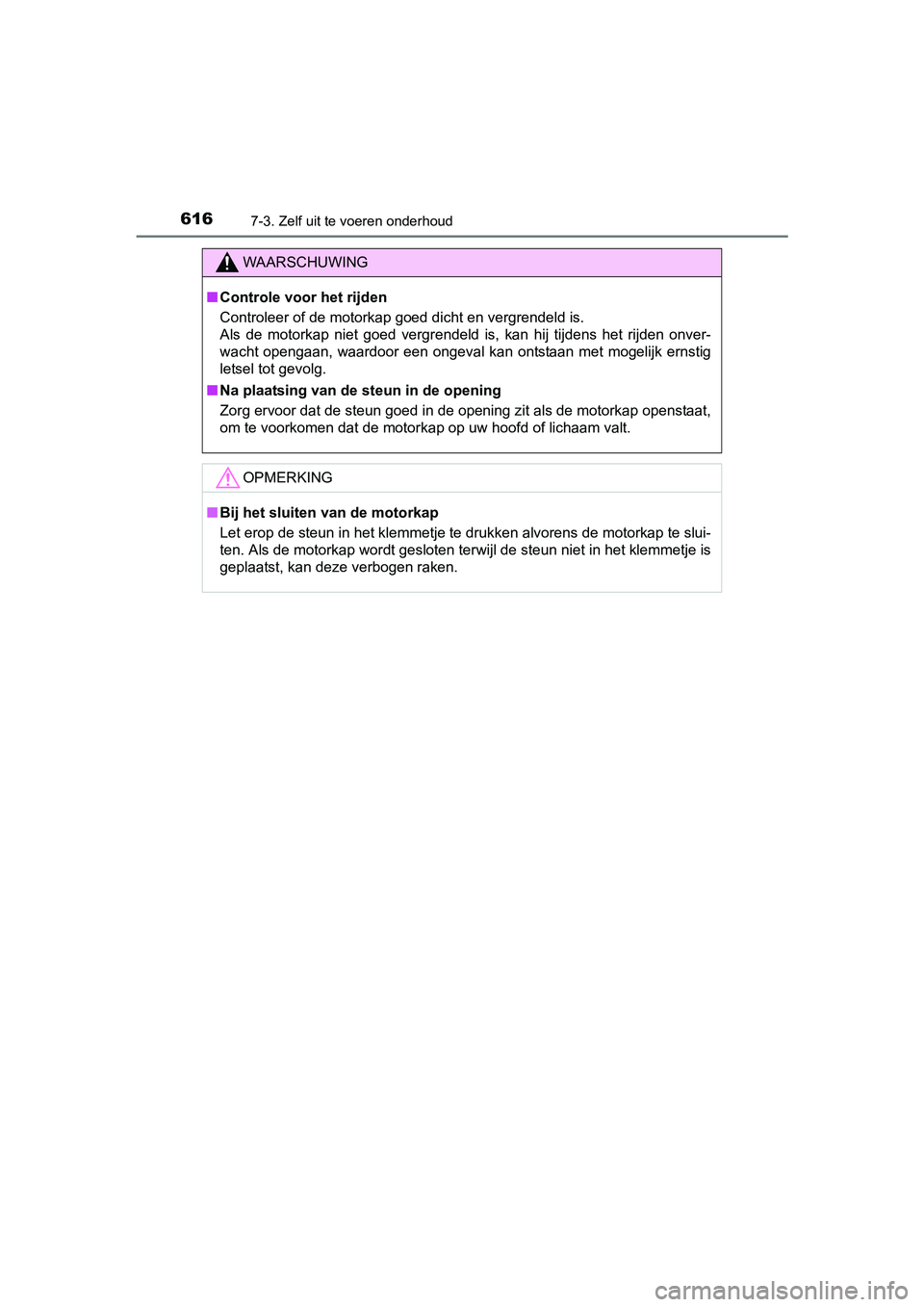

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in he t klemmetje is
geplaatst, kan deze verbogen raken.
C-HR_OM_Europe_OM10528E.book Pag e 616 Tuesday, September 6, 2016 4:16 PM
Page 617 of 812

6177-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E

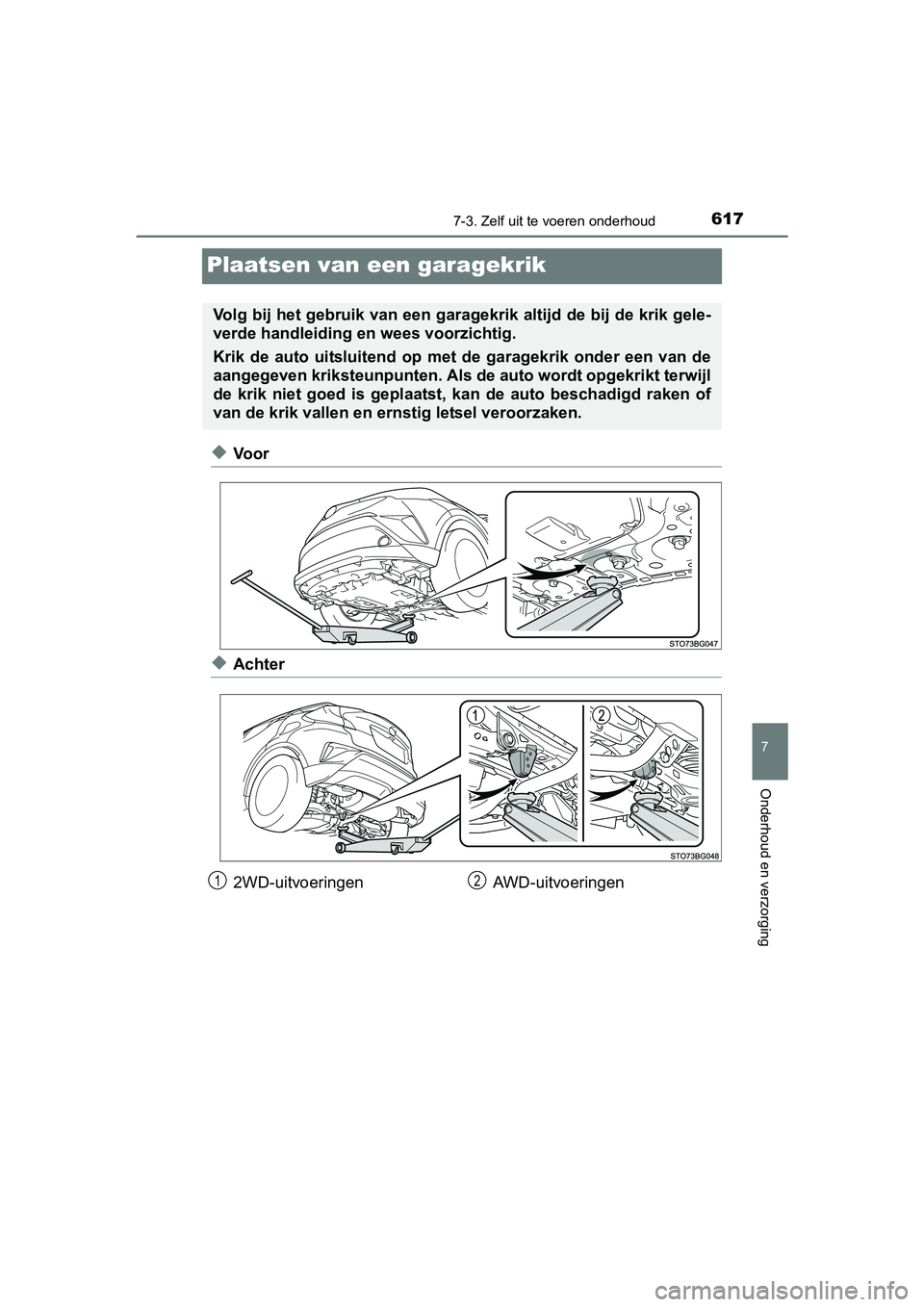

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik g ele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.
2WD-uitvoeringen AWD-uitvoeringen12
C-HR_OM_Europe_OM10528E.book Pag e 617 Tuesday, September 6, 2016 4:16 PM
Page 618 of 812

6187-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E

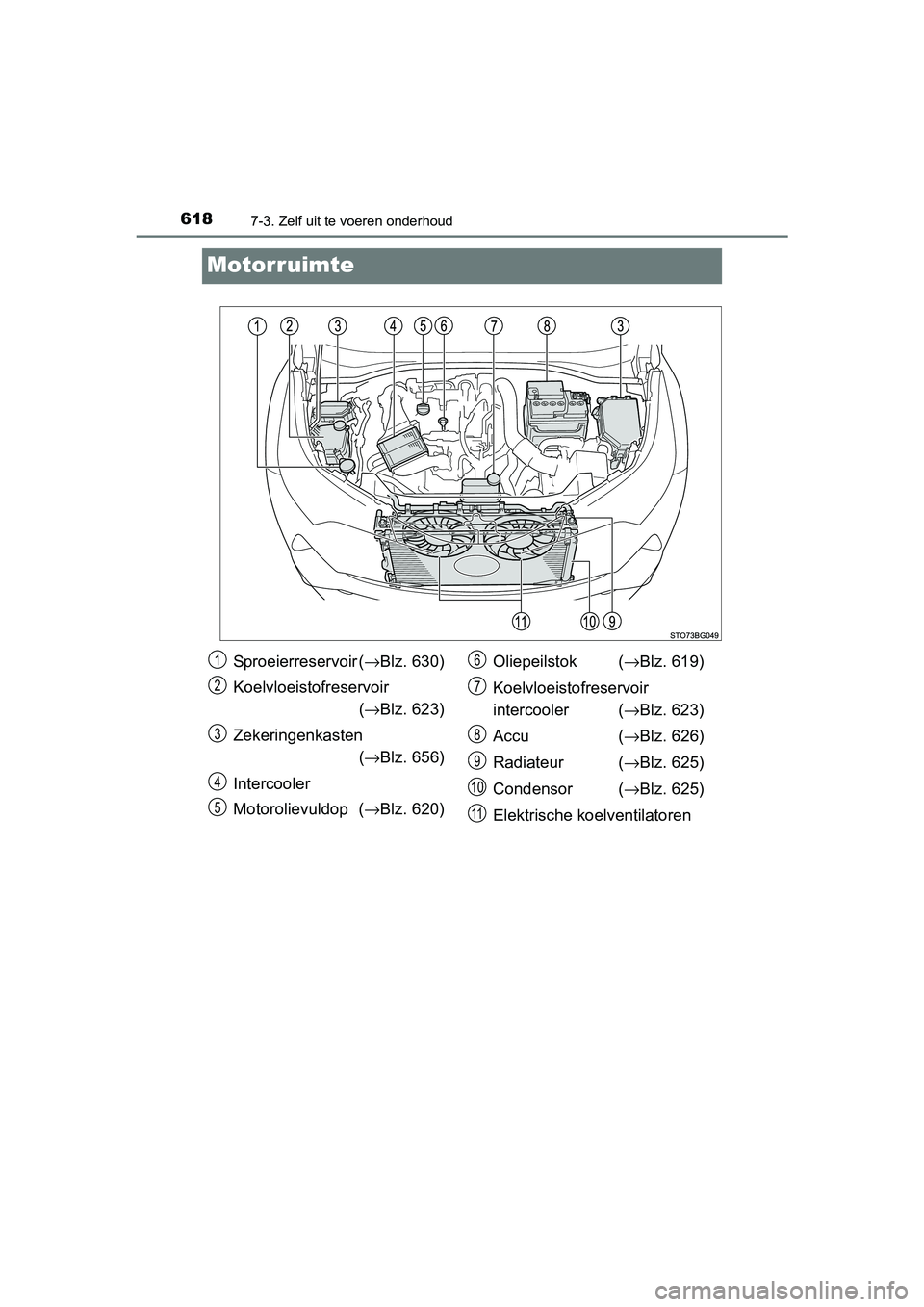

Motorruimte
Sproeierreservoir (→Blz. 630)
Koelvloeistofreservoir (→ Blz. 623)
Zekeringenkasten (→ Blz. 656)
Intercooler
Motorolievuldop ( →Blz. 620) Oliepeilstok (→
Blz. 619)
Koelvloeistofreservoir
intercooler (→ Blz. 623)
Accu (→ Blz. 626)
Radiateur ( →Blz. 625)
Condensor (→ Blz. 625)
Elektrische koelventilatoren1
2
3
4
5
6
7
8
9
10
11
C-HR_OM_Europe_OM10528E.book Pag e 618 Tuesday, September 6, 2016 4:16 PM

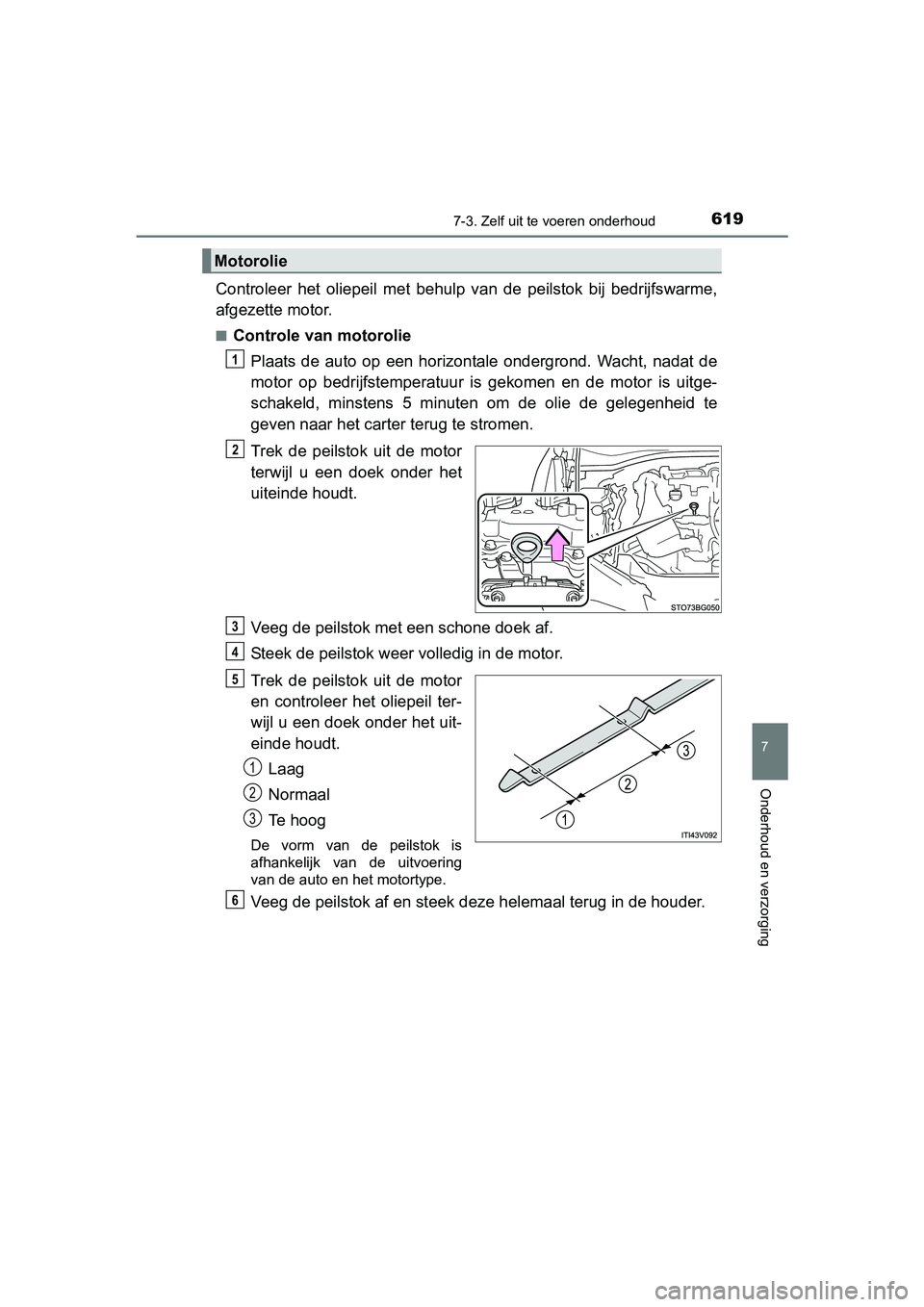

Page 619 of 812

6197-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
Controleer het oliepeil met behulp van de peilstok bij bedrijfs warme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en de motor is uitge-
schakeld, minstens 5 minuten om de olie de gelegenheid te
geven naar het carte r terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt. Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
C-HR_OM_Europe_OM10528E.book Pag e 619 Tuesday, September 6, 2016 4:16 PM
Page 620 of 812

6207-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E■

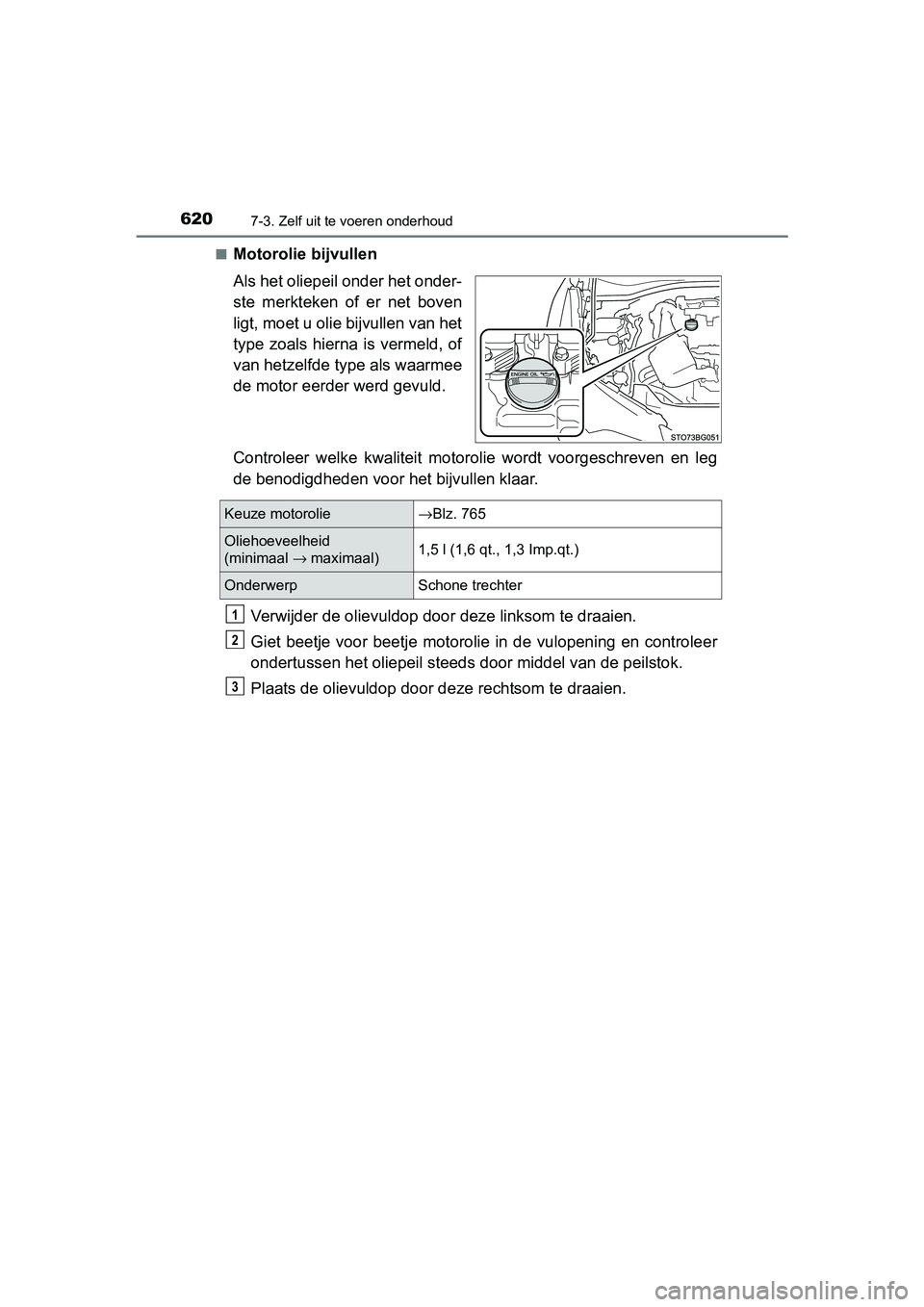

Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le
g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door de ze rechtsom te draaien.
Keuze motorolie →Blz. 765
Oliehoeveelheid
(minimaal → maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 620 Tuesday, September 6, 2016 4:16 PM
