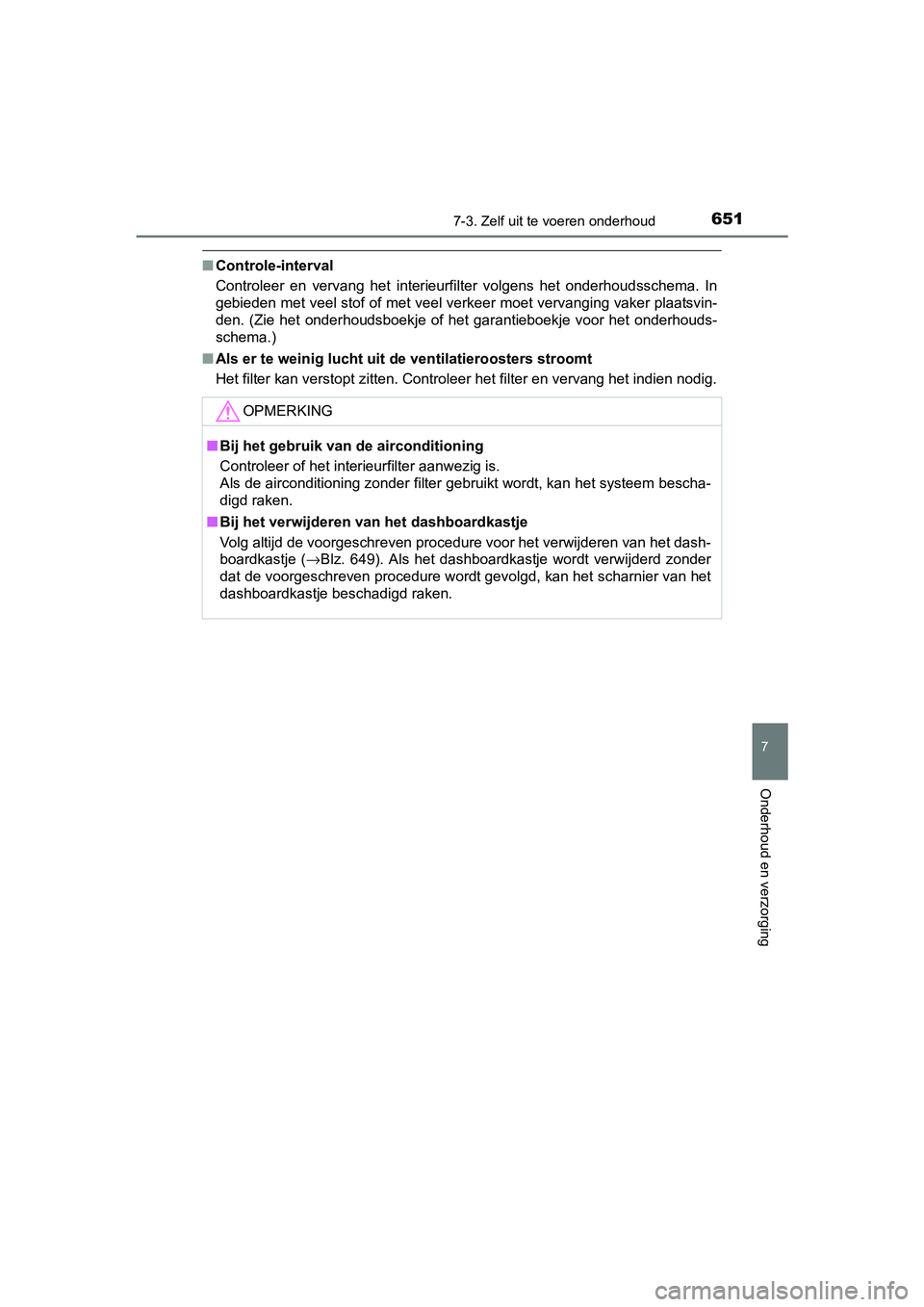

Page 651 of 812

6517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 649). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
C-HR_OM_Europe_OM10528E.book Pag e 651 Tuesday, September 6, 2016 4:16 PM

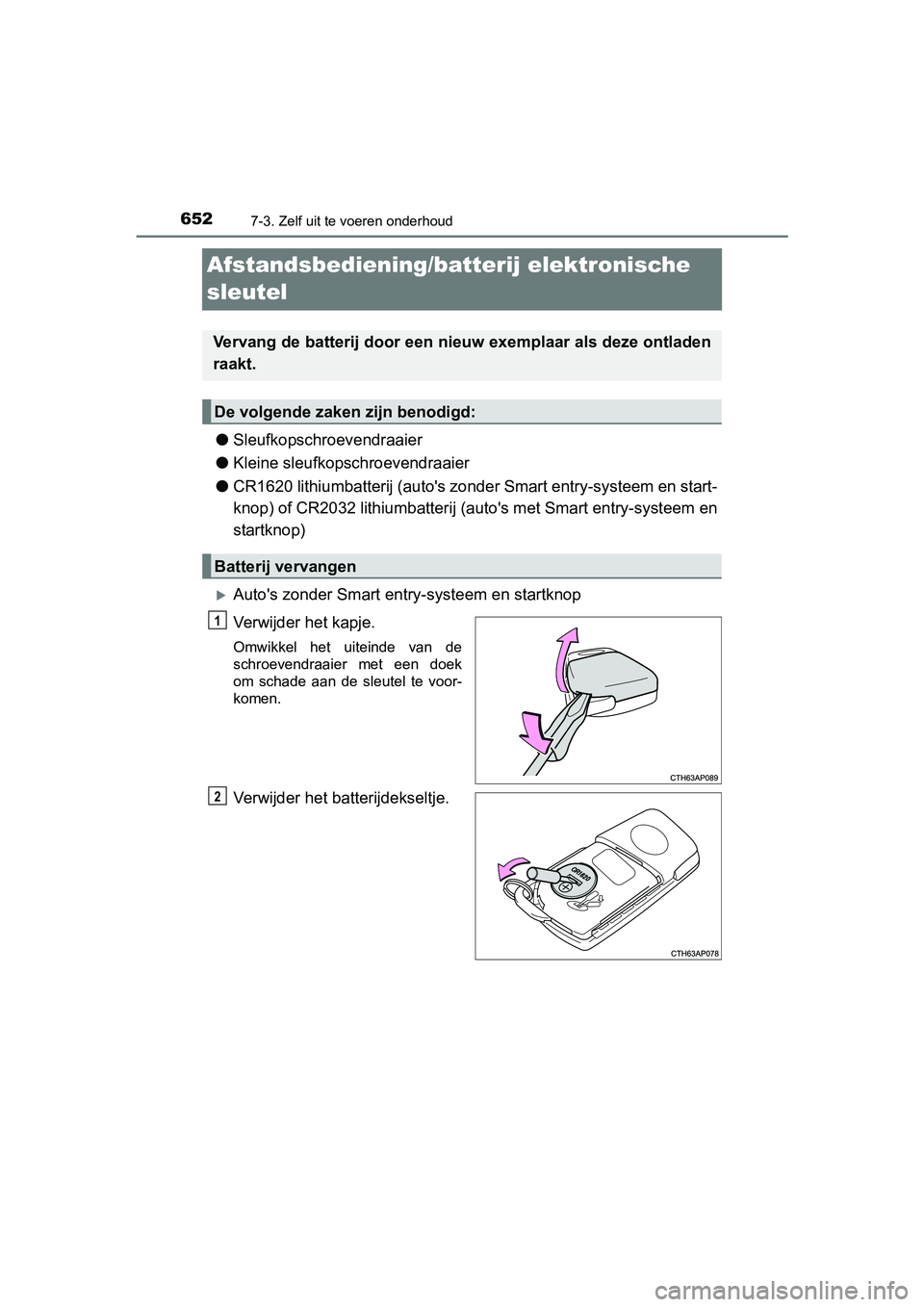

Page 652 of 812

6527-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
Afstandsbediening/batterij elektronische
sleutel
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● CR1620 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 lithiumbatterij (auto's met Smart entry-systeem en
startknop)
Auto's zonder Smart entry-systeem en startknop
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
C-HR_OM_Europe_OM10528E.book Pag e 652 Tuesday, September 6, 2016 4:16 PM

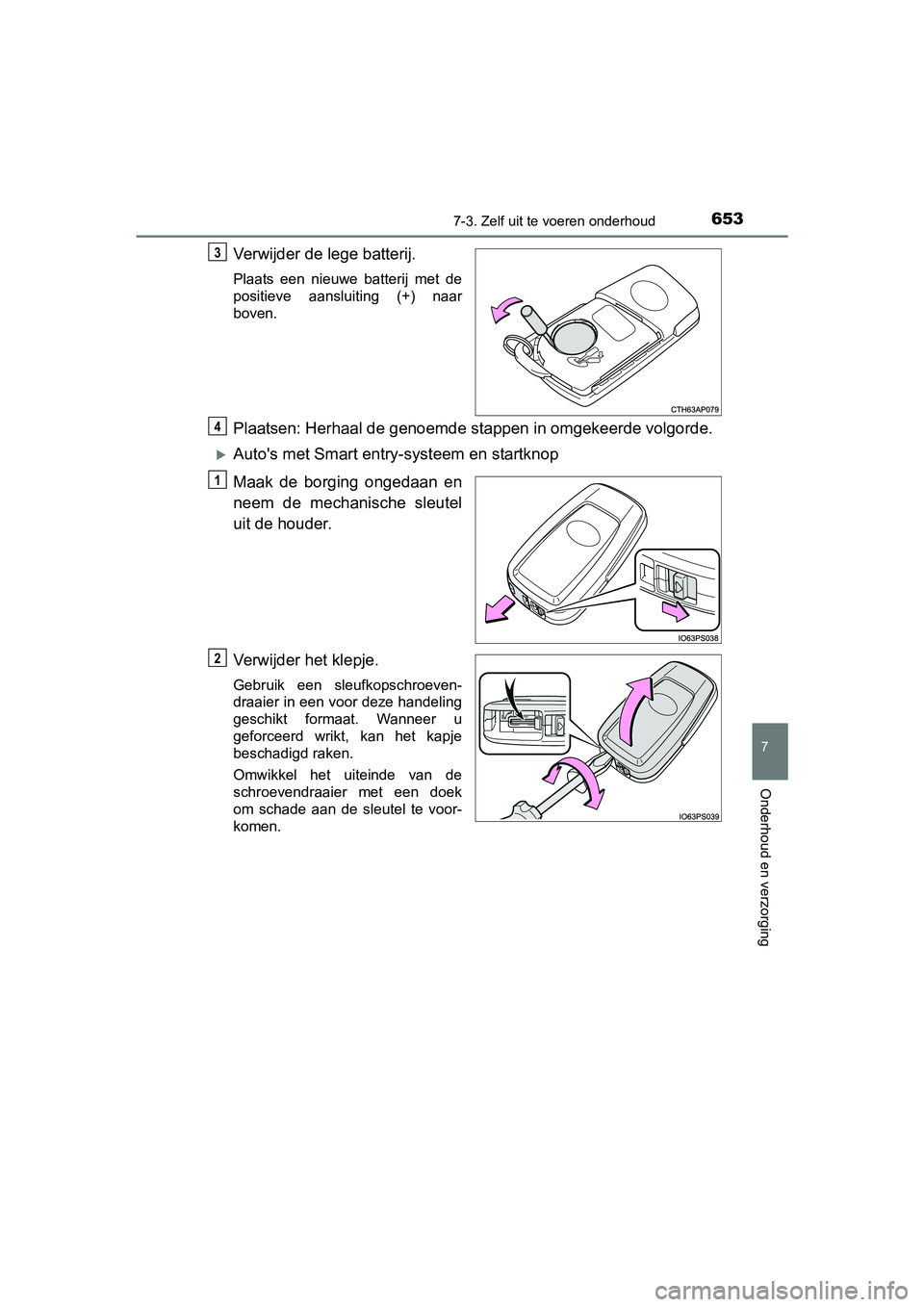

Page 653 of 812

6537-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
Auto's met Smart entry-systeem en startknop
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het klepje.
Gebruik een sleufkopschroeven-
draaier in een voor deze handeling
geschikt formaat. Wanneer u
geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
3
4
1
2
C-HR_OM_Europe_OM10528E.book Pag e 653 Tuesday, September 6, 2016 4:16 PM

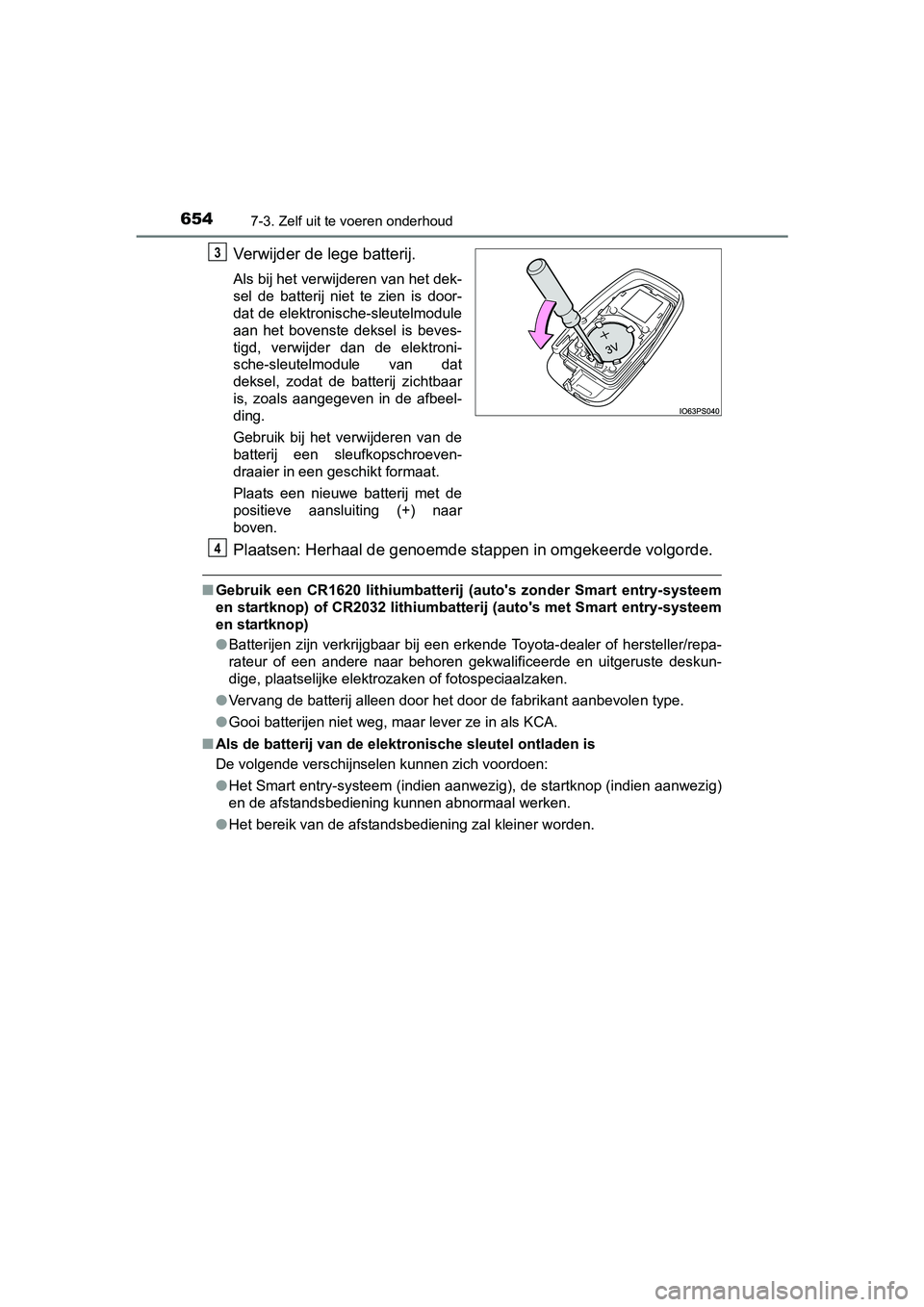

Page 654 of 812

6547-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is door-
dat de elektronische-sleutelmodule
aan het bovenste deksel is beves-
tigd, verwijder dan de elektroni-
sche-sleutelmodule van dat
deksel, zodat de batterij zichtbaar
is, zoals aangegeven in de afbeel-
ding.
Gebruik bij het verwijderen van de
batterij een sleufkopschroeven-
draaier in een geschikt formaat.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR1620 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatte rij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem (indien aanwezig), de startknop (indien aanwezig)
en de afstandsbediening kunnen abnormaal werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
C-HR_OM_Europe_OM10528E.book Pag e 654 Tuesday, September 6, 2016 4:16 PM

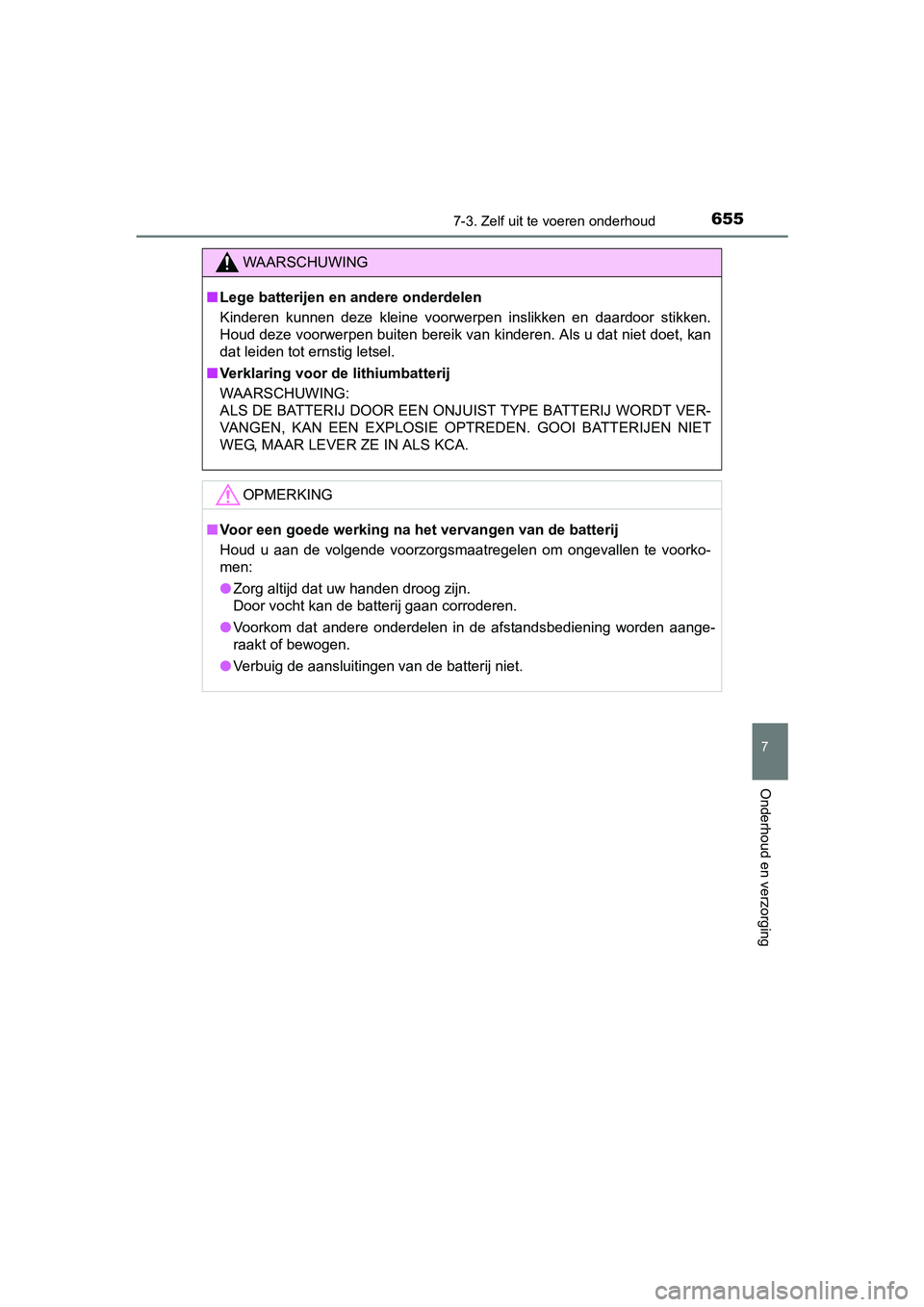

Page 655 of 812

6557-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
C-HR_OM_Europe_OM10528E.book Pag e 655 Tuesday, September 6, 2016 4:16 PM

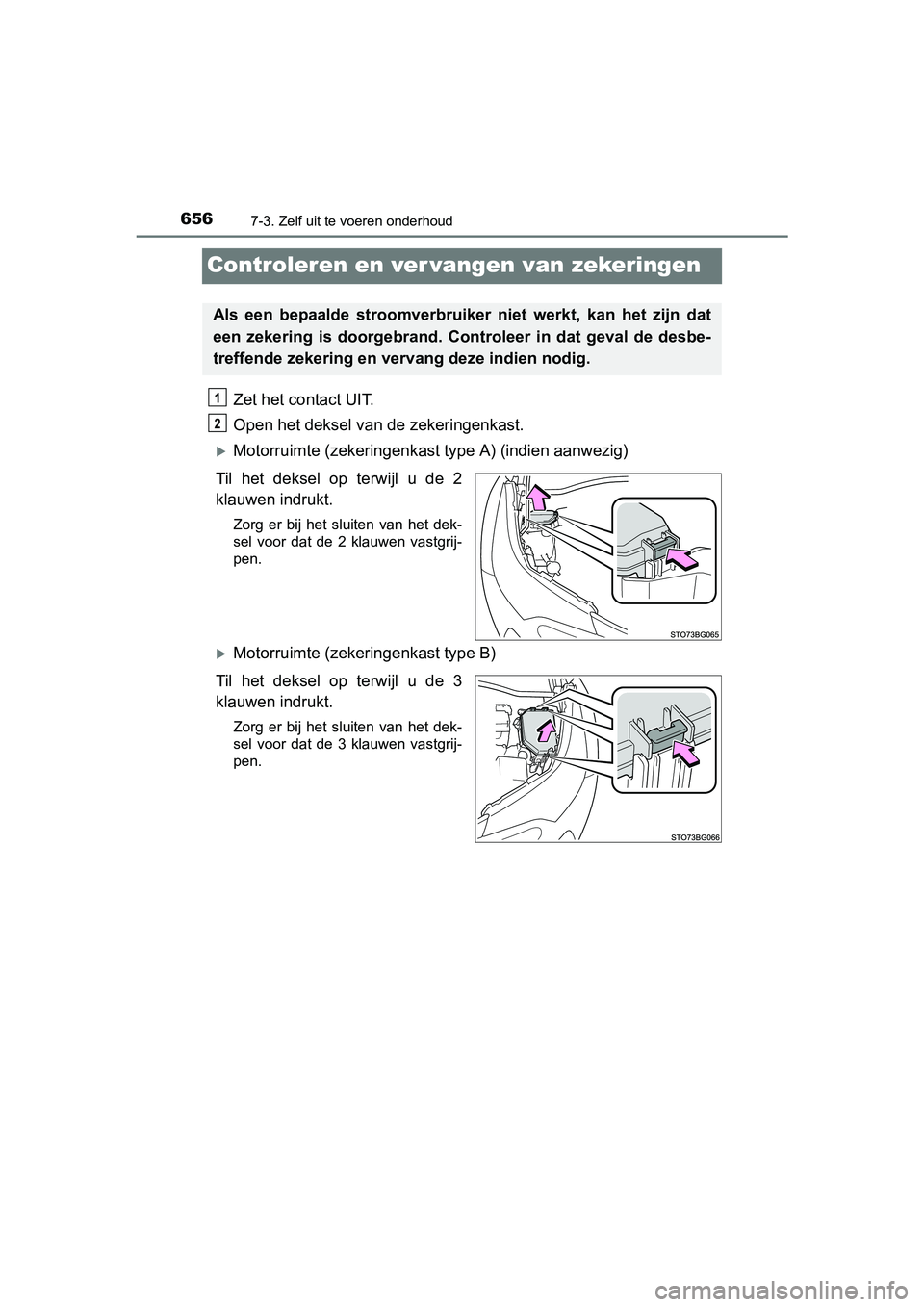

Page 656 of 812

6567-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkas t type A) (indien aanwezig)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 2 klauwen vastgrij-
pen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 3 klauwen vastgrij-
pen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
C-HR_OM_Europe_OM10528E.book Pag e 656 Tuesday, September 6, 2016 4:16 PM

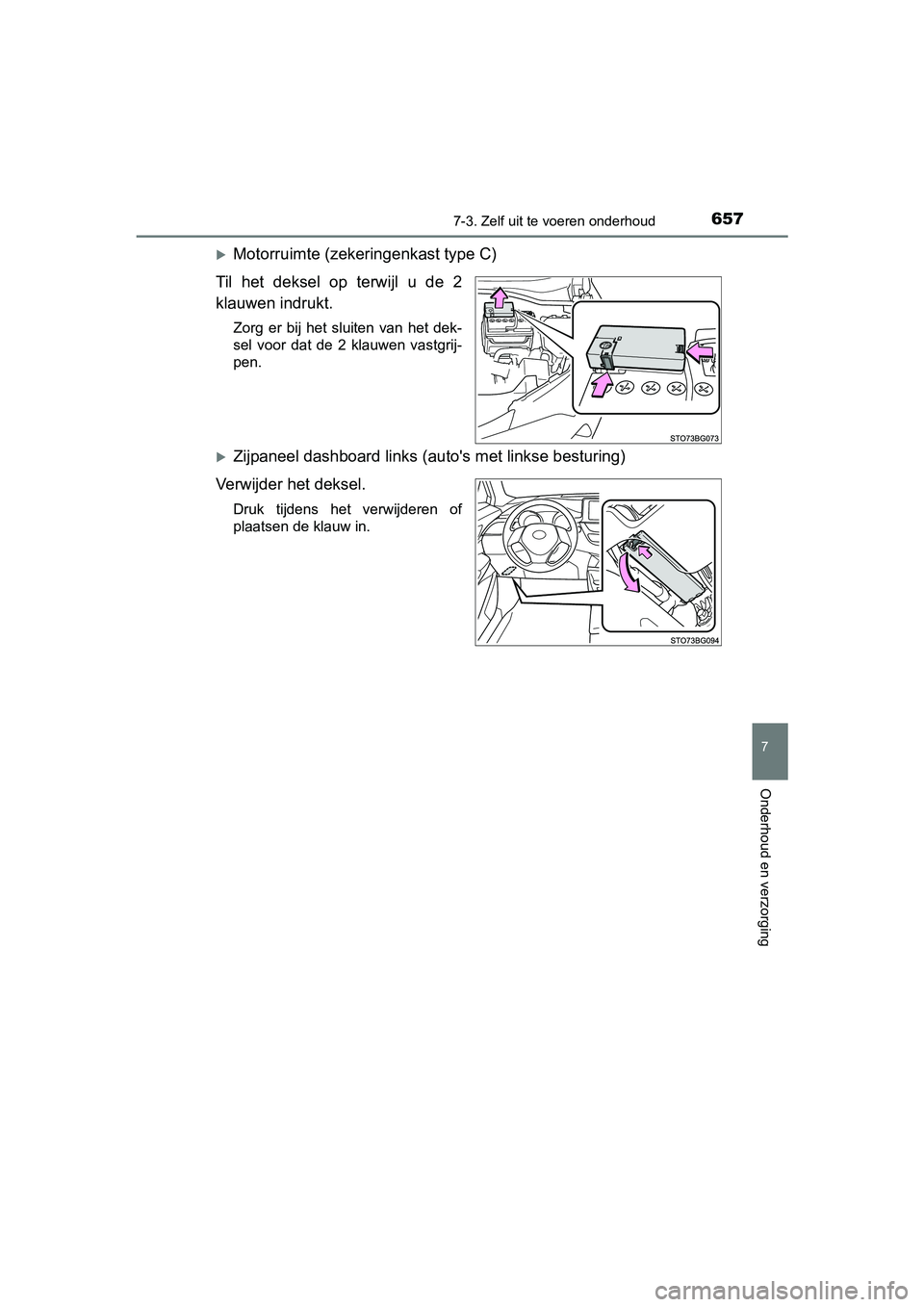

Page 657 of 812

6577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
Motorruimte (zeker ingenkast type C)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 2 klauwen vastgrij-
pen.
Zijpaneel dashboard links (a uto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
C-HR_OM_Europe_OM10528E.book Pag e 657 Tuesday, September 6, 2016 4:16 PM

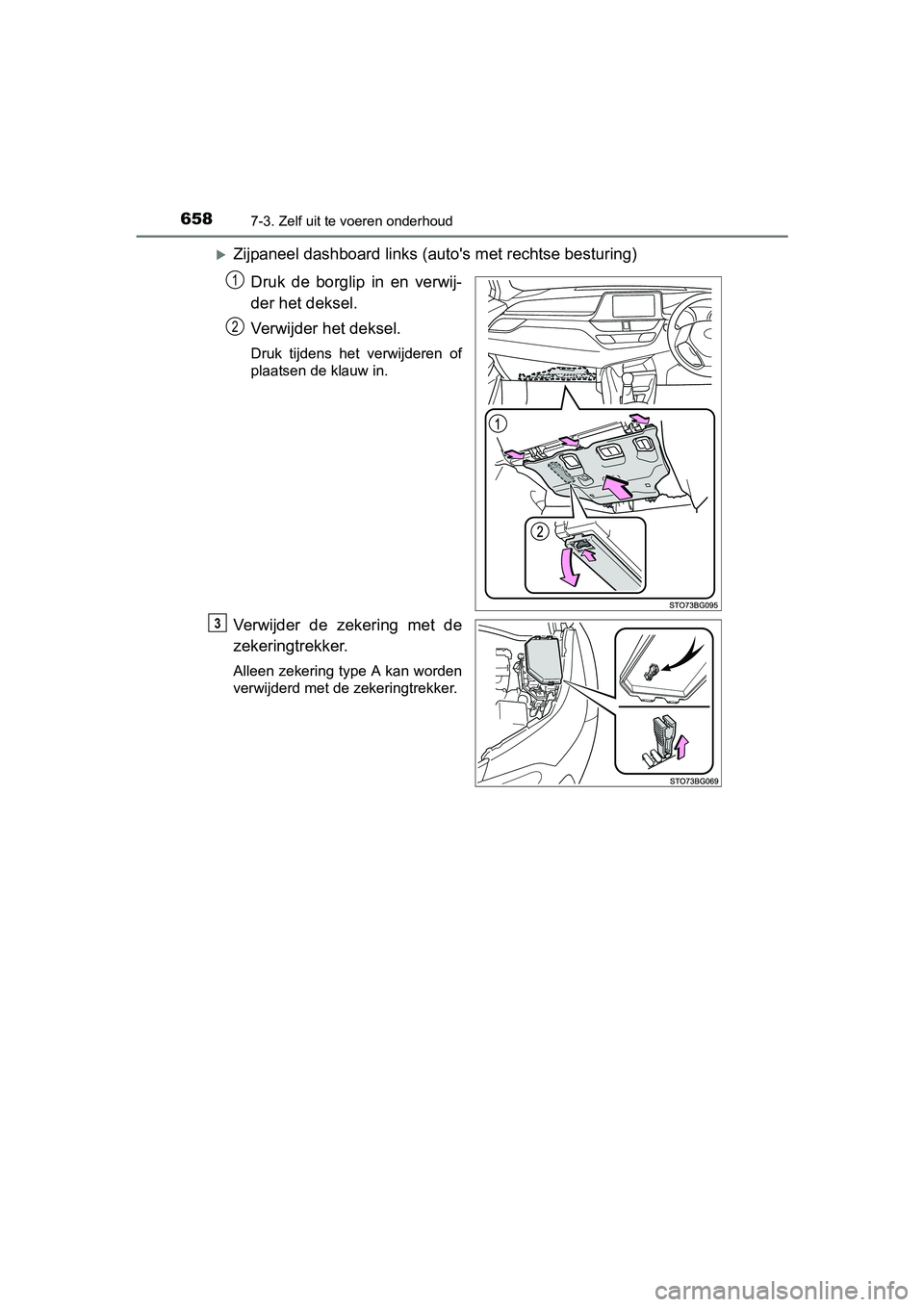

Page 658 of 812

6587-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
C-HR_OM_Europe_OM10528E.book Pag e 658 Tuesday, September 6, 2016 4:16 PM

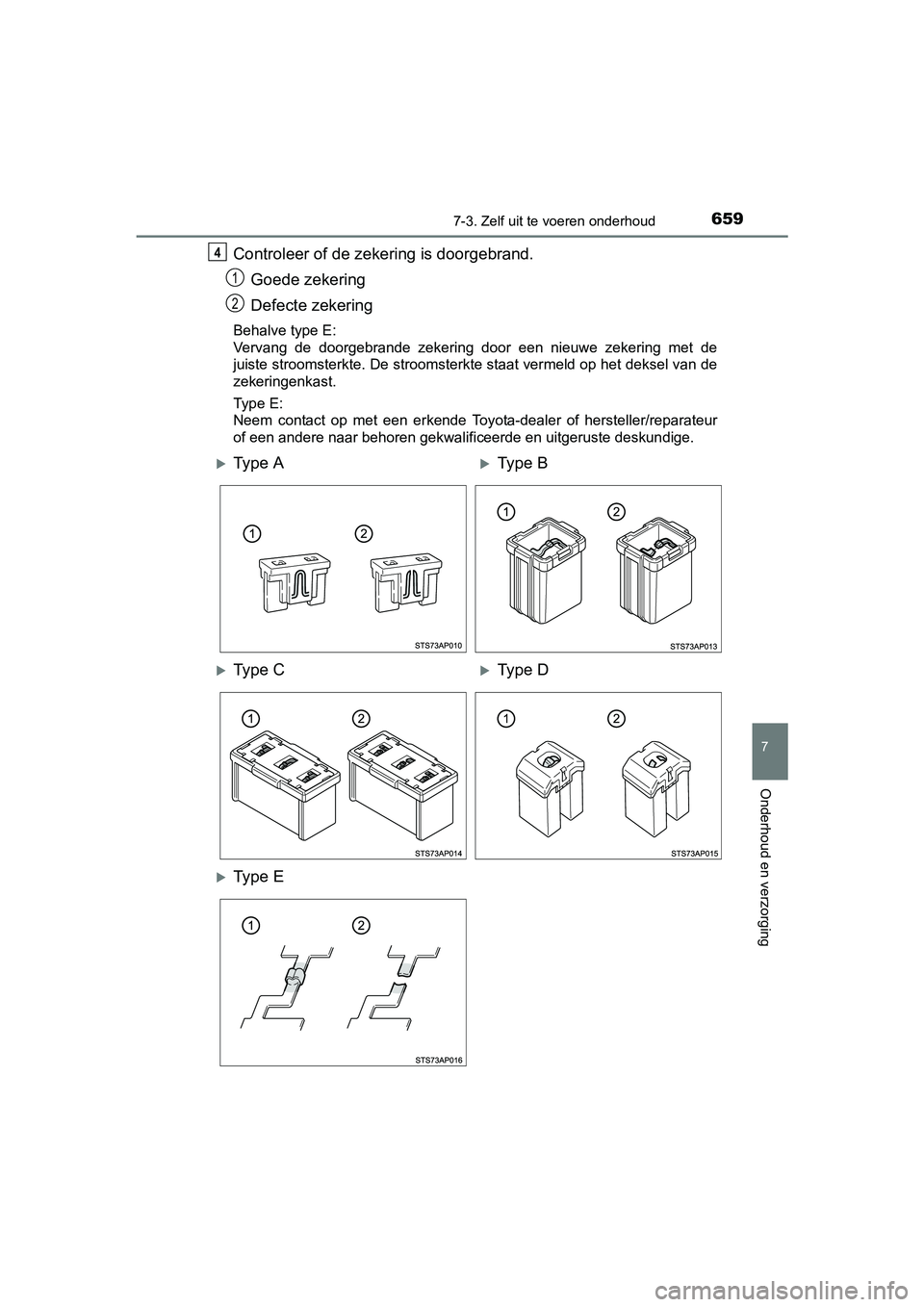

Page 659 of 812

6597-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10528E
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Behalve type E:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
C-HR_OM_Europe_OM10528E.book Pag e 659 Tuesday, September 6, 2016 4:16 PM

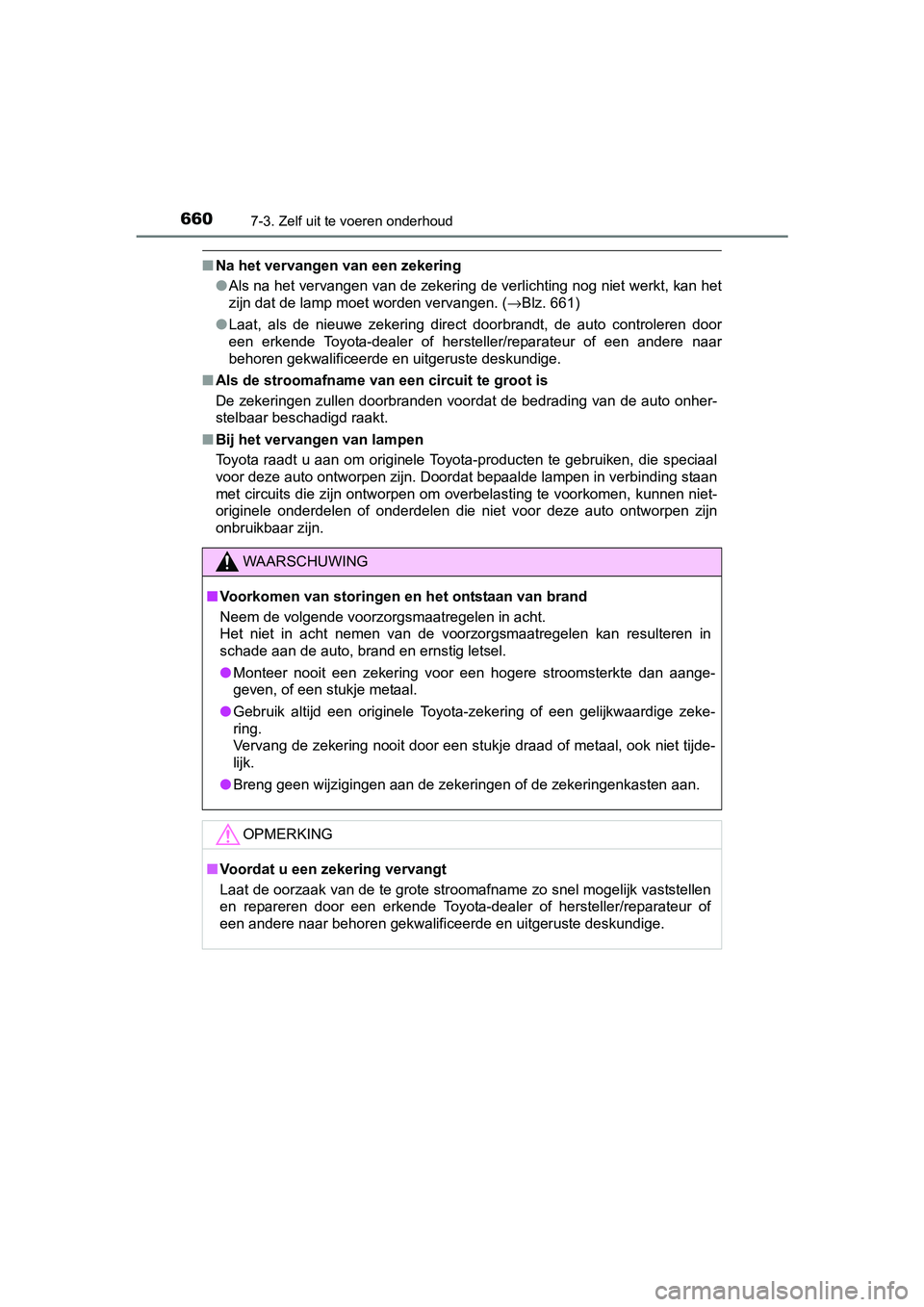

Page 660 of 812

6607-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10528E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 661)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
C-HR_OM_Europe_OM10528E.book Page 660 Tuesday, September 6, 2016 4:16 PM
