711-2. Veiligheidsvoorzieningen voor kinderen
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10528E

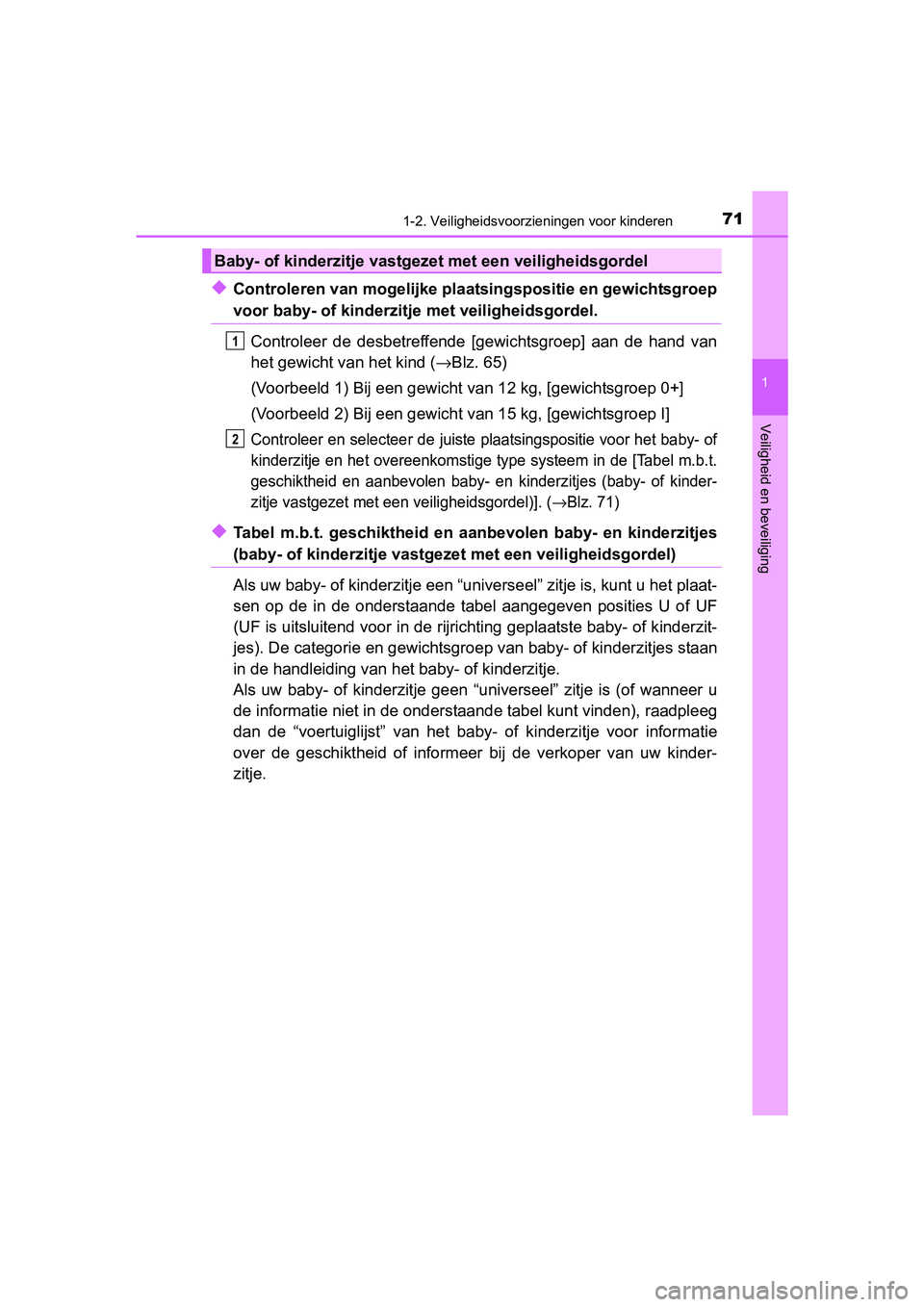

◆Controleren van mogelijke plaatsingspositie en gewichtsgroep
voor baby- of kinderzitje met veiligheidsgordel.
Controleer de desbetreffende [gewichtsgroep] aan de hand van
het gewicht va n het kind (→Blz. 65)
(Voorbeeld 1) Bij een gewicht van 12 kg, [gewichtsgroep 0+]
(Voorbeeld 2) Bij een gewicht van 15 kg, [gewichtsgroep I]
Controleer en selecteer de juiste plaatsingspositie voor het ba by- of
kinderzitje en het overeenkomsti ge type systeem in de [Tabel m.b.t.
geschiktheid en aanbevolen baby- en kinderzitjes (baby- of kind er-
zitje vastgezet met een veiligheidsgordel)]. (
→Blz. 71)
◆Tabel m.b.t. geschiktheid en aa nbevolen baby- en kinderzitjes
(baby- of kinderzitje vastgezet met een veiligheidsgordel)
Als uw baby- of kinderzitje een “universeel” zitje is, kunt u h et plaat-
sen op de in de onderstaande tabel aangegeven posities U of UF
(UF is uitsluitend voor in de rijrichting geplaatste baby- of k inderzit-
jes). De categorie en gewichtsgro ep van baby- of kinderzitjes staan
in de handleiding van het baby- of kinderzitje.
Als uw baby- of kinderzitje geen “universeel” zitje is (of wanneer u
de informatie niet in de onderstaande tabel kunt vinden), raadp leeg
dan de “voertuiglijst” van het b aby- of kinderzitje voor informatie
over de geschiktheid of informeer bij de verkoper van uw kinder-
zitje.
Baby- of kinderzitje vastgez et met een veiligheidsgordel
1
2
C-HR_OM_Europe_OM10528E.book P age 71 Tuesday, September 6, 2016 4:16 PM

721-2. Veiligheidsvoorzieningen voor kinderen
C-HR_OM_Europe_OM10528E

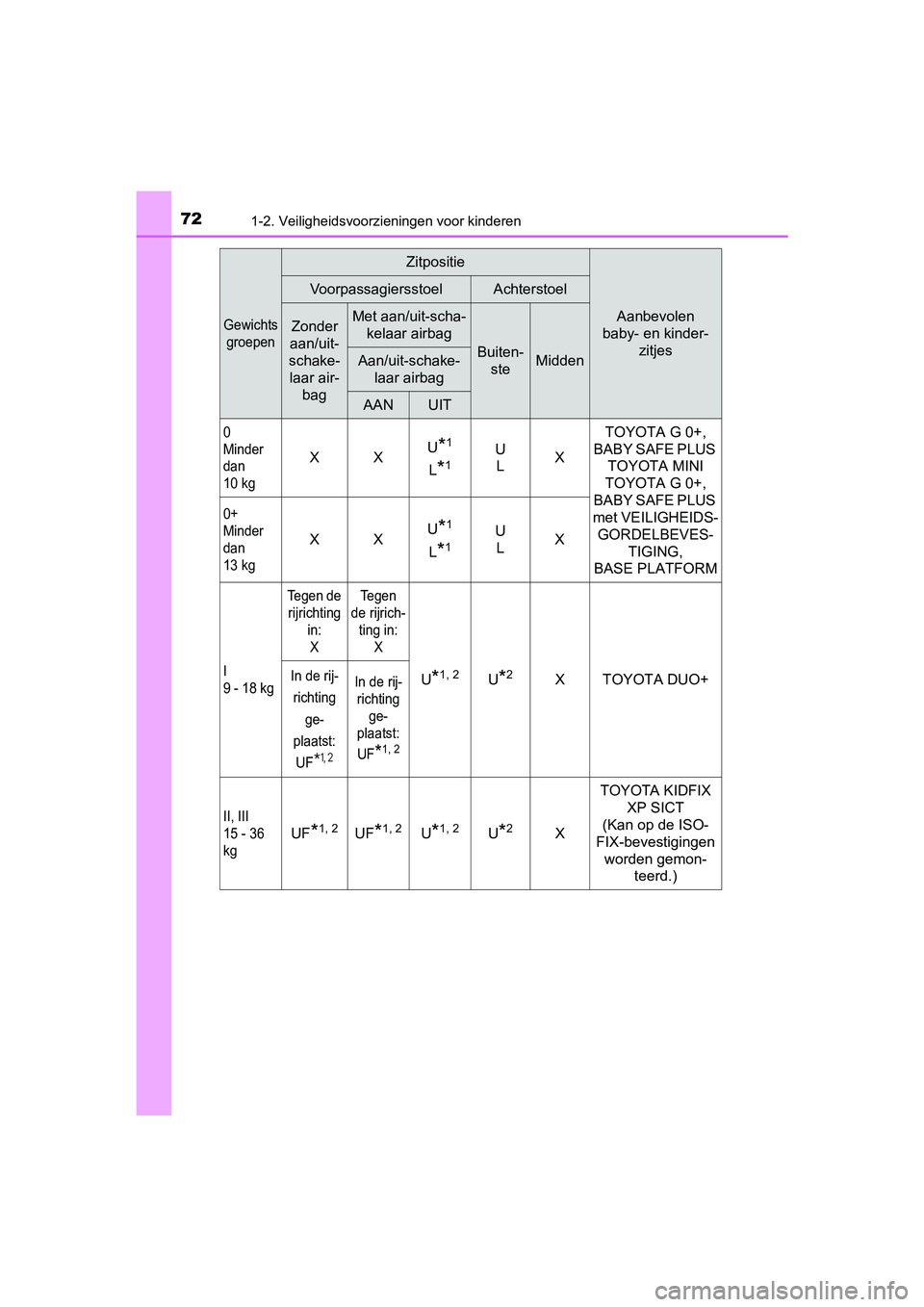

Gewichtsgroepen
Zitpositie
Aanbevolen
baby- en kinder- zitjes
VoorpassagiersstoelAchterstoel
Zonder
aan/uit-
schake-
laar air- bagMet aan/uit-scha-
kelaar airbag
Buiten-steMiddenAan/uit-schake-
laar airbag
AANUIT
0
Minder
dan
10 kg
XX U*1
L*1U
L XTOYOTA G 0+,
BABY SAFE PLUS TOYOTA MINI
TOYOTA G 0+,
BABY SAFE PLUS
met VEILIGHEIDS- GORDELBEVES-
TIGING,
BASE PLATFORM
0+
Minder
dan
13 kg
XX U*1
L*1U
L X
I
9 - 18 kg Tegen de
rijrichting in:
X Tegen
de rijrich- ting in:
XU*1, 2U*2X TOYOTA DUO+In de rij-
richting
ge-
plaatst: UF
*1, 2
In de rij-richting
ge-
plaatst:
UF
*1, 2
II, III
15 - 36
kg
UF*1, 2UF*1, 2U*1, 2U*2X TOYOTA KIDFIX
XP SICT
(Kan op de ISO-
FIX-bevestigingen
worden gemon- teerd.)
C-HR_OM_Europe_OM10528E.book P age 72 Tuesday, September 6, 2016 4:16 PM

731-2. Veiligheidsvoorzieningen voor kinderen
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10528E

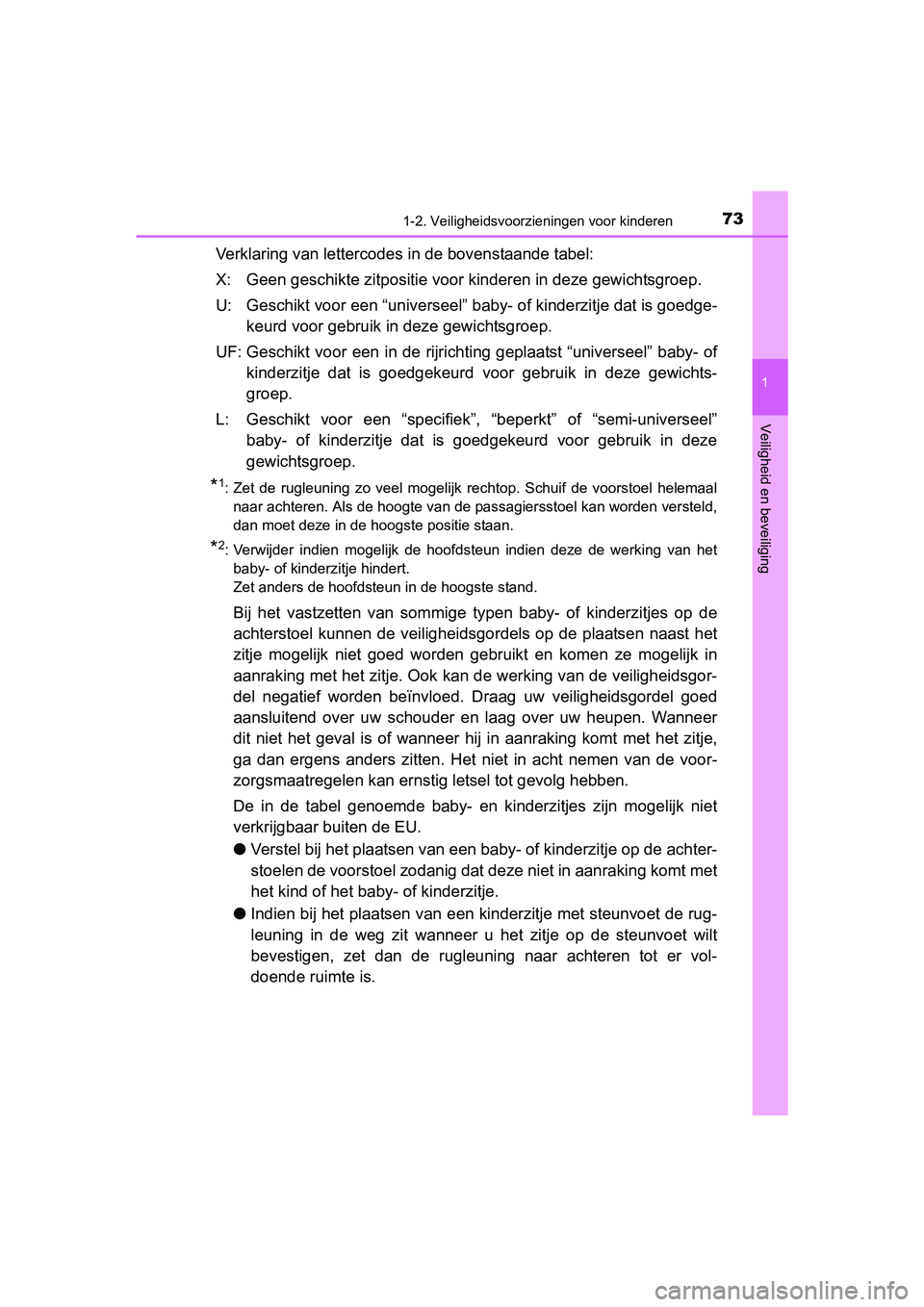

Verklaring van lettercodes in de bovenstaande tabel:
X: Geen geschikte zitpositie voor kinderen in deze gewichtsgroep.
U: Geschikt voor een “universeel” baby- of kinderzitje dat is go edge-
keurd voor gebruik in deze gewichtsgroep.
UF: Geschikt voor een in de rijrichting geplaatst “universeel” b aby- of
kinderzitje dat is goedgekeurd voor gebruik in deze gewichts-
groep.
L: Geschikt voor een “specifiek”, “beperkt” of “semi-universeel” baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
*1: Zet de rugleuning zo veel mogelijk rechtop. Schuif de voorstoe l helemaal
naar achteren. Als de hoogte van de passagiersstoel kan worden versteld,
dan moet deze in de hoogste positie staan.
*2: Verwijder indien mogelijk de hoofdsteun indien deze de werking van het
baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste stand.
Bij het vastzetten van sommige typen baby- of kinderzitjes op d e
achterstoel kunnen de veiligheidsgordels op de plaatsen naast h et
zitje mogelijk niet goed worden gebruikt en komen ze mogelijk in
aanraking met het zitje. Ook kan de werking van de veiligheidsg or-
del negatief worden beïnvloed. Draag uw veiligheidsgordel goed
aansluitend over uw schouder e n laag over uw heupen. Wanneer
dit niet het geval is of wanneer hij in aanraking komt met het zitje,
ga dan ergens anders zitten. Het niet in acht nemen van de voor -
zorgsmaatregelen kan ernsti g letsel tot gevolg hebben.
De in de tabel genoemde baby- en kinderzitjes zijn mogelijk nie t
verkrijgbaar buiten de EU.
● Verstel bij het plaatsen van een baby- of kinderzitje op de ach ter-
stoelen de voorstoel zodanig dat deze niet in aanraking komt me t
het kind of het baby- of kinderzitje.
● Indien bij het plaatsen van een kinderzitje met steunvoet de ru g-
leuning in de weg zit wanneer u het zitje op de steunvoet wilt
bevestigen, zet dan de rugleuning naar achteren tot er vol-
doende ruimte is.
C-HR_OM_Europe_OM10528E.book P age 73 Tuesday, September 6, 2016 4:16 PM

741-2. Veiligheidsvoorzieningen voor kinderen
C-HR_OM_Europe_OM10528E

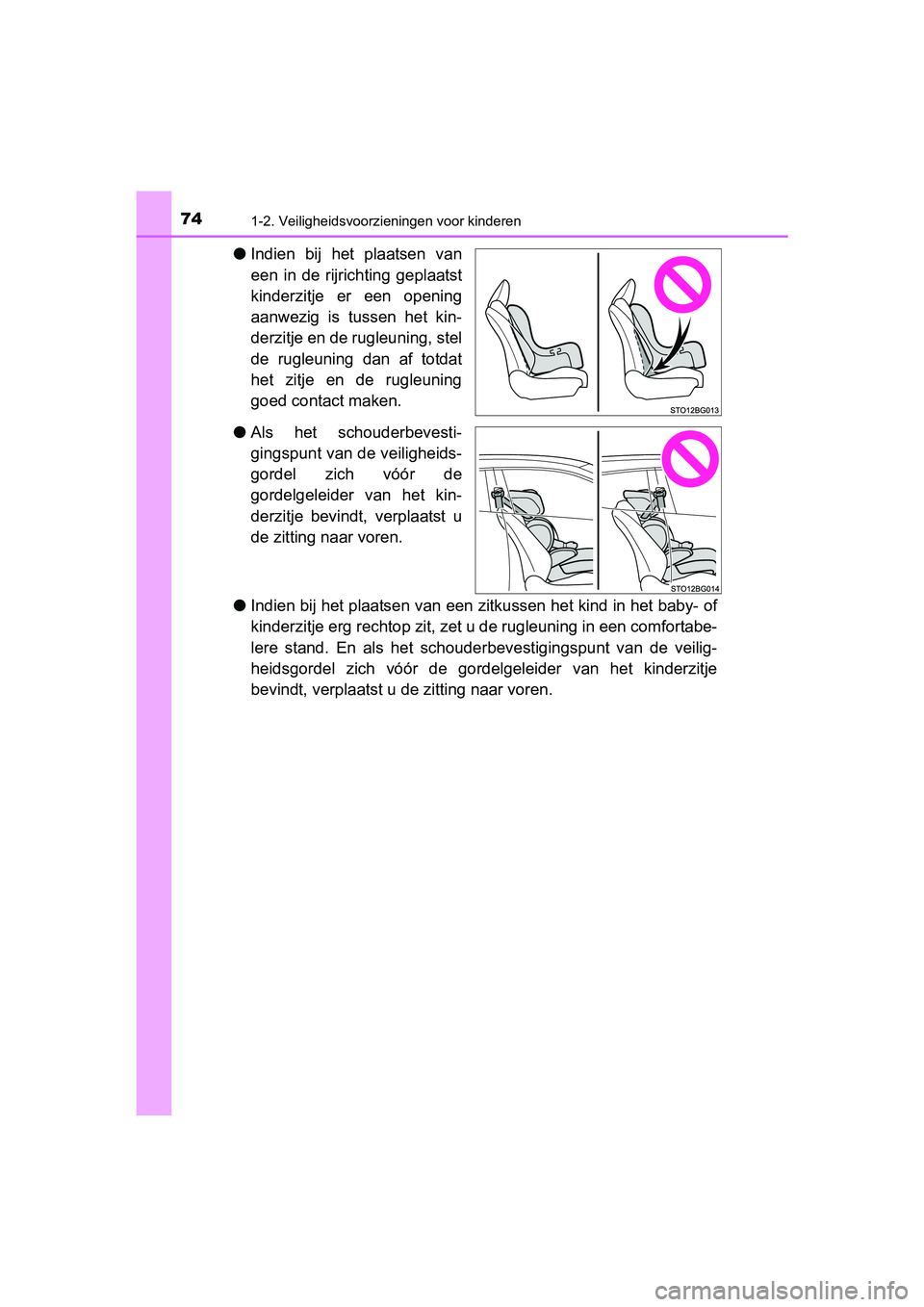

●Indien bij het plaatsen van
een in de rijrichting geplaatst
kinderzitje er een opening
aanwezig is tussen het kin-
derzitje en de rugleuning, stel
de rugleuning dan af totdat
het zitje en de rugleuning
goed contact maken.
● Als het schouderbevesti-
gingspunt van de veiligheids-
gordel zich vóór de
gordelgeleider van het kin-
derzitje bevindt, verplaatst u
de zitting naar voren.
● Indien bij het plaatsen van een zitkussen het kind in het baby- of
kinderzitje erg rechtop zit, zet u de rugleuning in een comfort abe-
lere stand. En als het schouder bevestigingspunt van de veilig-
heidsgordel zich vóór de gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar voren.
C-HR_OM_Europe_OM10528E.book P age 74 Tuesday, September 6, 2016 4:16 PM

751-2. Veiligheidsvoorzieningen voor kinderen
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10528E

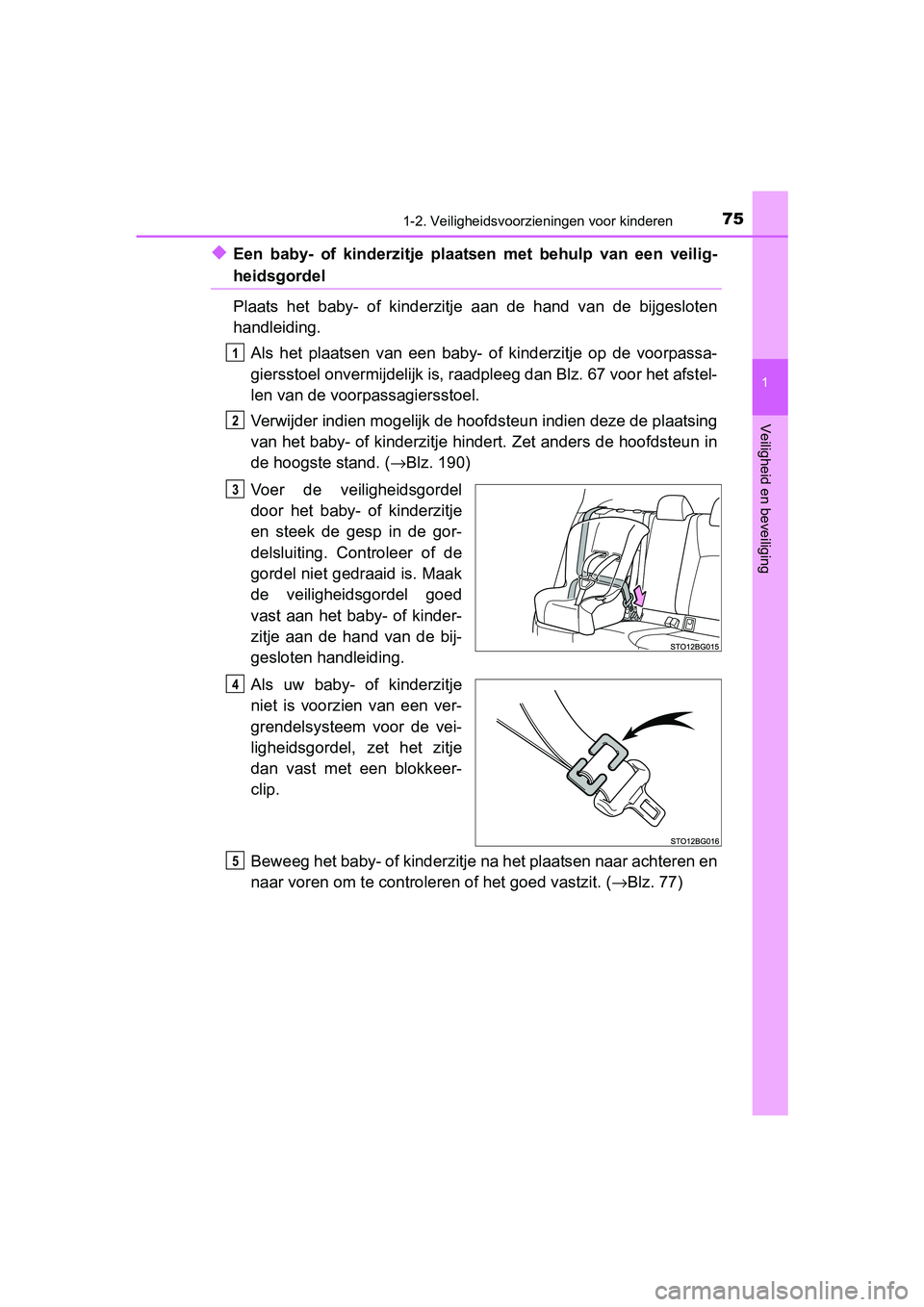

◆Een baby- of kinderzitje plaatsen met behulp van een veilig-
heidsgordel
Plaats het baby- of kinderzitje aan de hand van de bijgesloten
handleiding.
Als het plaatsen van een baby- o f kinderzitje op de voorpassa-
giersstoel onvermijdelijk is, r aadpleeg dan Blz. 67 voor het af stel-
len van de voor passagiersstoel.
Verwijder indien mogelijk de hoof dsteun indien deze de plaatsing
van het baby- of kinderzitje hindert. Zet anders de hoofdsteun in
de hoogste stand. ( →Blz. 190)
Voer de veiligheidsgordel
door het baby- of kinderzitje
en steek de gesp in de gor-
delsluiting. Controleer of de
gordel niet gedraaid is. Maak
de veiligheidsgordel goed
vast aan het baby- of kinder-
zitje aan de hand van de bij-
gesloten handleiding.
Als uw baby- of kinderzitje
niet is voorzien van een ver-
grendelsysteem voor de vei-
ligheidsgordel, zet het zitje
dan vast met een blokkeer-
clip.
Beweeg het baby- of kinderzitje na het plaatsen naar achteren e n
naar voren om te controleren of het goed vastzit. ( →Blz. 77)
1
2
3
4
5
C-HR_OM_Europe_OM10528E.book P age 75 Friday, October 7, 2016 3:20 PM

761-2. Veiligheidsvoorzieningen voor kinderen
C-HR_OM_Europe_OM10528E

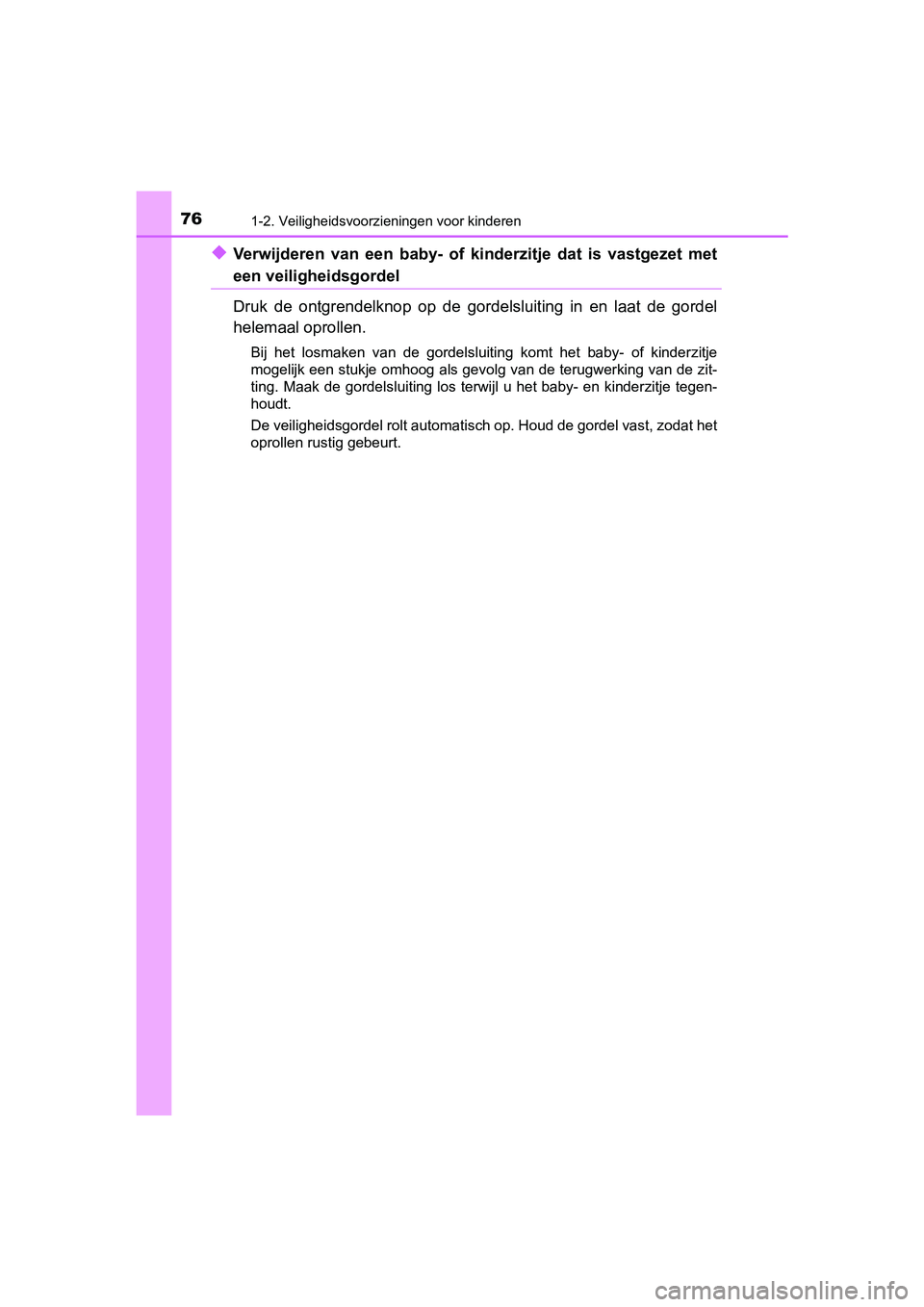

◆Verwijderen van een baby- of kinderzitje dat is vastgezet met
een veiligheidsgordel
Druk de ontgrendelknop op de gordelsluiting in en laat de gordel
helemaal oprollen.
Bij het losmaken van de gordelsluiting komt het baby- of kinder zitje
mogelijk een stukje omhoog als gevolg van de terugwerking van d e zit-
ting. Maak de gordelsluiting los terwijl u het baby- en kinderzitje tegen-
houdt.
De veiligheidsgordel rolt automatisch op. Houd de gordel vast, zodat het
oprollen rustig gebeurt.
C-HR_OM_Europe_OM10528E.book P age 76 Friday, October 7, 2016 3:20 PM

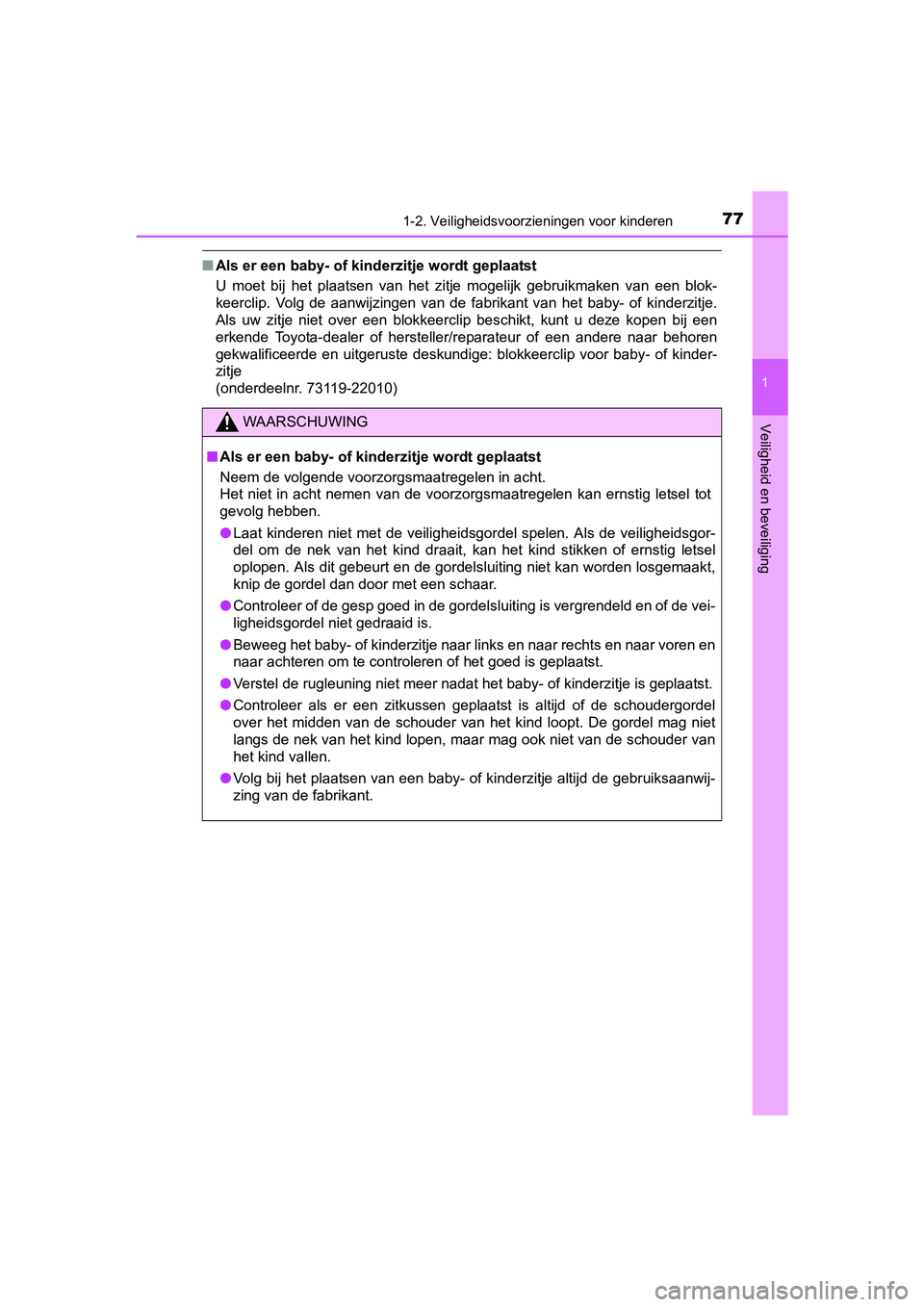

771-2. Veiligheidsvoorzieningen voor kinderen
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10528E
■Als er een baby- of kinderzitje wordt geplaatst
U moet bij het plaatsen van het zitje mogelijk gebruikmaken van een blok-
keerclip. Volg de aanwijzingen van de fabrikant van het baby- o f kinderzitje.
Als uw zitje niet over een blokkeerclip beschikt, kunt u deze k open bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige: blokkeerclip voor bab y- of kinder-
zitje
(onderdeelnr. 73119-22010)
WAARSCHUWING
■ Als er een baby- of kinderzitje wordt geplaatst
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Laat kinderen niet met de veiligheidsgordel spelen. Als de veil igheidsgor-
del om de nek van het kind draait, kan het kind stikken of erns tig letsel
oplopen. Als dit gebeurt en de gordelsluiting niet kan worden l osgemaakt,
knip de gordel dan door met een schaar.
● Controleer of de gesp goed in de gordelsluiting is vergrendeld en of de vei-
ligheidsgordel niet gedraaid is.
● Beweeg het baby- of kinderzitje naar links en naar rechts en na ar voren en
naar achteren om te controleren of het goed is geplaatst.
● Verstel de rugleuning niet meer nadat het baby- of kinderzitje is geplaatst.
● Controleer als er een zitkussen geplaatst is altijd of de schou dergordel
over het midden van de schouder van het kind loopt. De gordel mag niet
langs de nek van het kind lopen, maar mag ook niet van de schou der van
het kind vallen.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de ge bruiksaanwij-
zing van de fabrikant.
C-HR_OM_Europe_OM10528E.book P age 77 Friday, October 7, 2016 3:20 PM

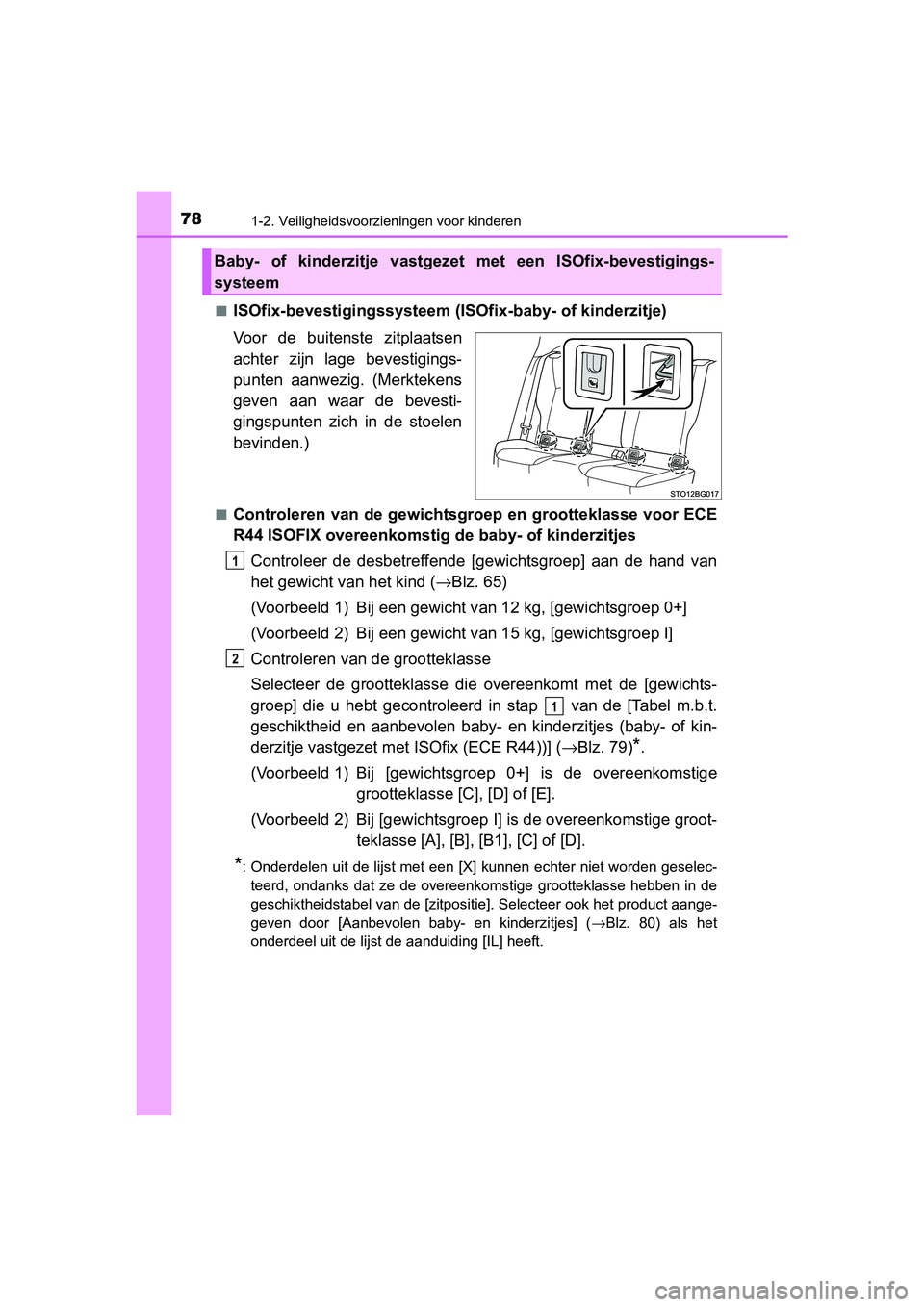

781-2. Veiligheidsvoorzieningen voor kinderen
C-HR_OM_Europe_OM10528E■
ISOfix-bevestigingssysteem (IS
Ofix-baby- of kinderzitje)
Voor de buitenste zitplaatsen
achter zijn lage bevestigings-
punten aanwezig. (Merktekens
geven aan waar de bevesti-
gingspunten zich in de stoelen
bevinden.)
■Controleren van de gewichtsgroep en grootteklasse voor ECE
R44 ISOFIX overeenkomstig de baby- of kinderzitjes
Controleer de desbetreffende [gewichtsgroep] aan de hand van
het gewicht va n het kind (→Blz. 65)
(Voorbeeld 1) Bij een gewicht v an 12 kg, [gewichtsgroep 0+]
(Voorbeeld 2) Bij een gewicht v an 15 kg, [gewichtsgroep I]
Controleren van de grootteklasse
Selecteer de grootteklasse die overeenkomt met de [gewichts-
groep] die u hebt gecontroleerd in stap van de [Tabel m.b.t.
geschiktheid en aanbev olen baby- en kinderzitjes (baby- of kin-
derzitje vastgezet me t ISOfix (ECE R44))] ( →Blz. 79)
*.
(Voorbeeld 1) Bij [gewichtsgr oep 0+] is de overeenkomstige
grootteklasse [C], [D] of [E].
(Voorbeeld 2) Bij [gewichtsgroep I] is de overeenkomstige groot-
teklasse [A], [B], [B1], [C] of [D].
*: Onderdelen uit de lijst met een [X] kunnen echter niet worden geselec- teerd, ondanks dat ze de overeenkomstige grootteklasse hebben i n de
geschiktheidstabel van de [zitpositie]. Selecteer ook het produ ct aange-
geven door [Aanbevolen baby- en kinderzitjes] ( →Blz. 80) als het
onderdeel uit de lijst de aanduiding [IL] heeft.
Baby- of kinderzitje vastgezet met een ISOfix-bevestigings-
systeem
1
2
1
C-HR_OM_Europe_OM10528E.book P age 78 Tuesday, September 6, 2016 4:16 PM

791-2. Veiligheidsvoorzieningen voor kinderen
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10528E■

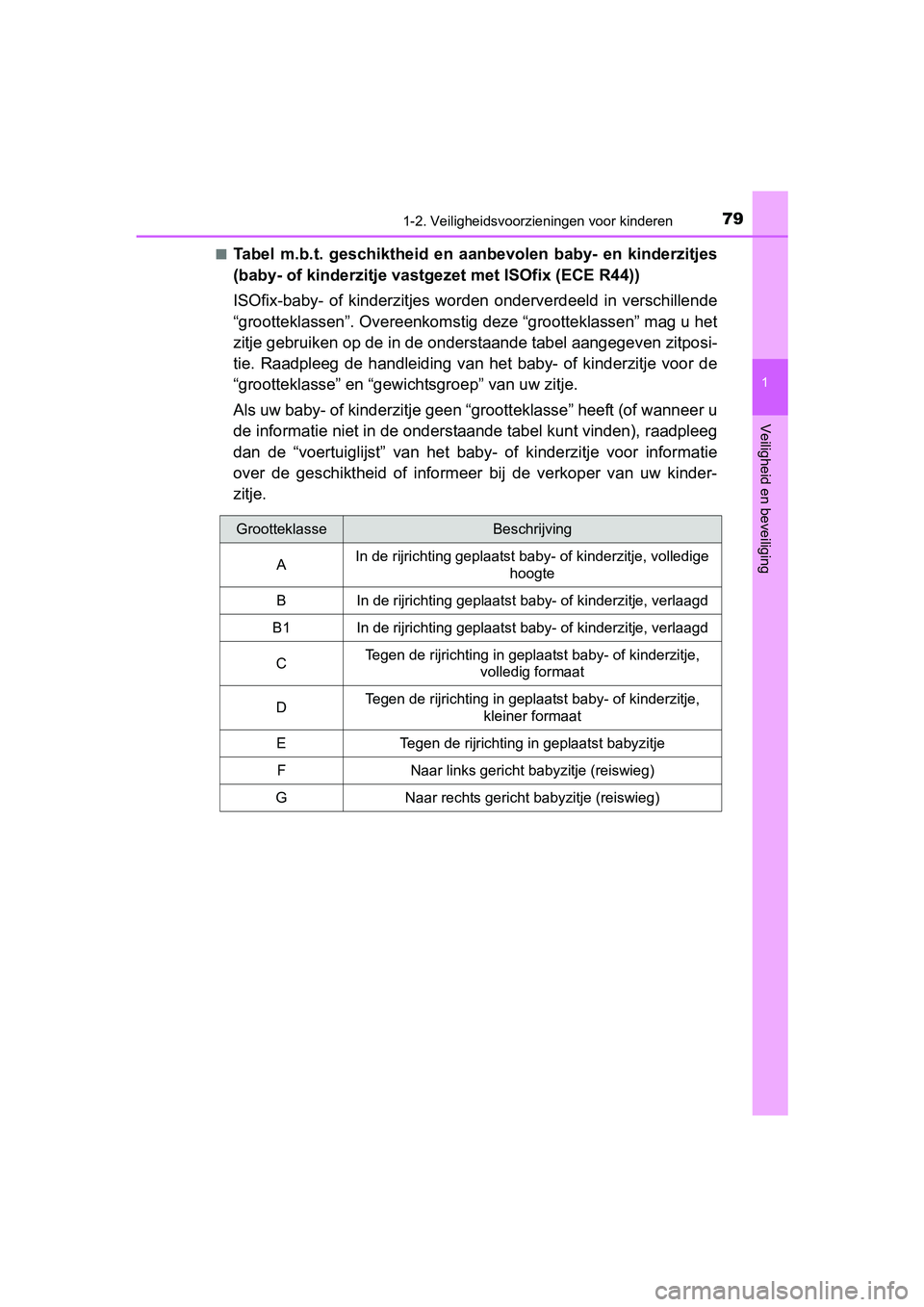

Tabel m.b.t. geschiktheid en aa
nbevolen baby- en kinderzitjes
(baby- of kinderzitje vastgezet met ISOfix (ECE R44))
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschille nde
“grootteklassen”. Overeenkomstig deze “grootteklassen” mag u het
zitje gebruiken op de in de onder staande tabel aangegeven zitposi-
tie. Raadpleeg de handleiding v an het baby- of kinderzitje voor de
“grootteklasse” en “gewichtsgroep” van uw zitje.
Als uw baby- of kinderzitje geen “grootteklasse” heeft (of wann eer u
de informatie niet in de onderstaande tabel kunt vinden), raadp leeg
dan de “voertuiglijst” van het b aby- of kinderzitje voor informatie
over de geschiktheid of informeer bij de verkoper van uw kinder-
zitje.
GrootteklasseBeschrijving
A In de rijrichting geplaatst baby- of kinderzitje, volledige
hoogte
B In de rijrichting geplaatst baby- of kinderzitje, verlaagd
B1 In de rijrichting geplaatst baby- of kinderzitje, verlaagd
C Tegen de rijrichting in geplaatst baby- of kinderzitje,
volledig formaat
D Tegen de rijrichting in geplaatst baby- of kinderzitje,
kleiner formaat
E Tegen de rijrichting in geplaatst babyzitje F Naar links gericht babyzitje (reiswieg)
G Naar rechts gericht babyzitje (reiswieg)
C-HR_OM_Europe_OM10528E.book P age 79 Tuesday, September 6, 2016 4:16 PM

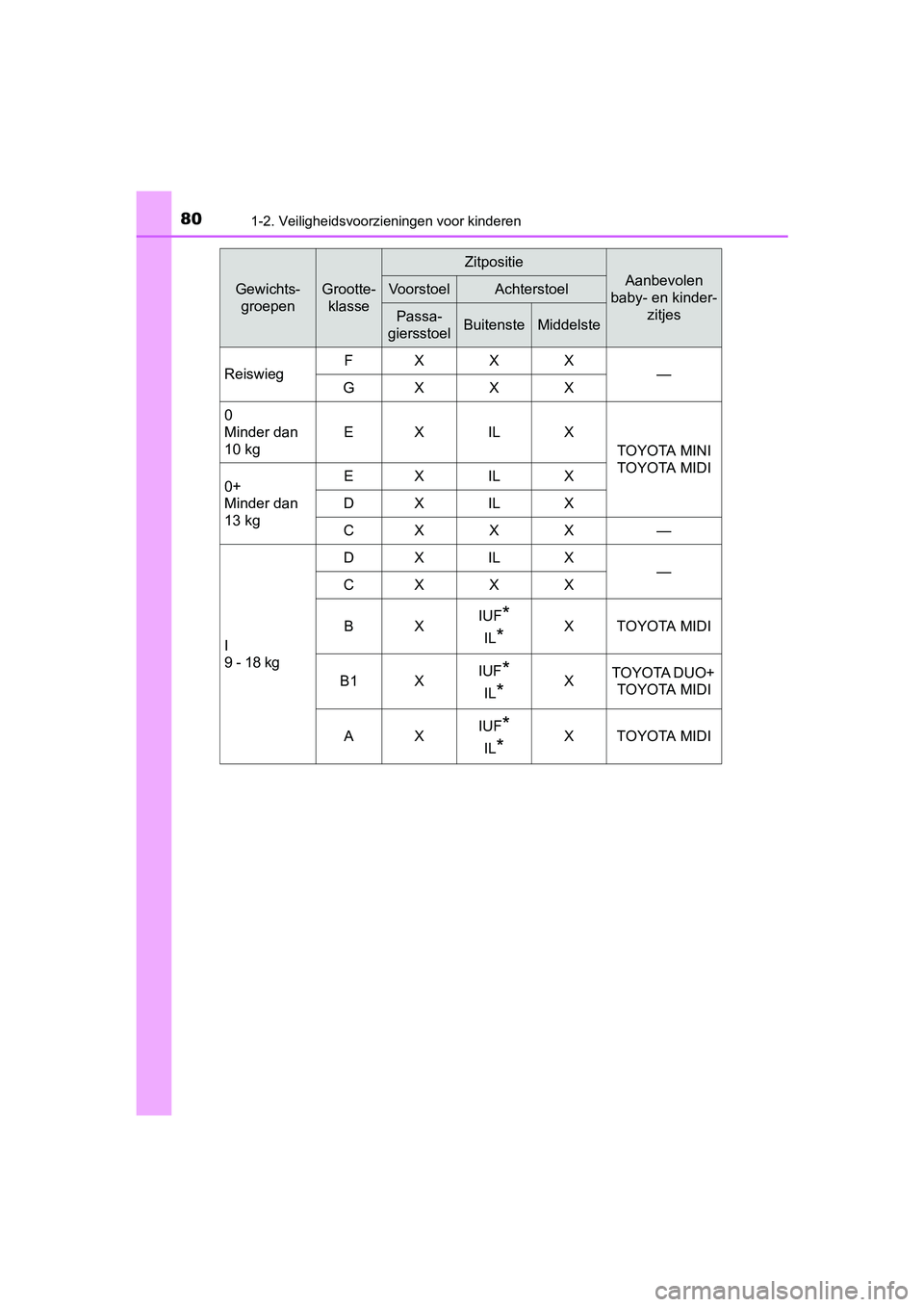

801-2. Veiligheidsvoorzieningen voor kinderen
C-HR_OM_Europe_OM10528E
Gewichts-groepenGrootte- klasse
Zitpositie
Aanbevolen
baby- en kinder-
zitjesVoorstoelAchterstoel
Passa-
giersstoelBuitensteMiddelste
Reiswieg FXXX
—
GXXX
0
Minder dan
10 kg EX IL X
TOYOTA MINI
TOYOTA MIDI
0+
Minder dan
13 kg EX IL X
DX IL X
CXXX —
I
9 - 18 kg DX IL X
—
CXXX
BX IUF
*
IL*XTOYOTA MIDI
B1 X IUF
*
IL*X
TOYOTA DUO+
TOYOTA MIDI
AX IUF
*
IL*XTOYOTA MIDI
C-HR_OM_Europe_OM10528E.book P
age 80 Tuesday, September 6, 2016 4:16 PM
