751-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_OM_Europe_OM10532L

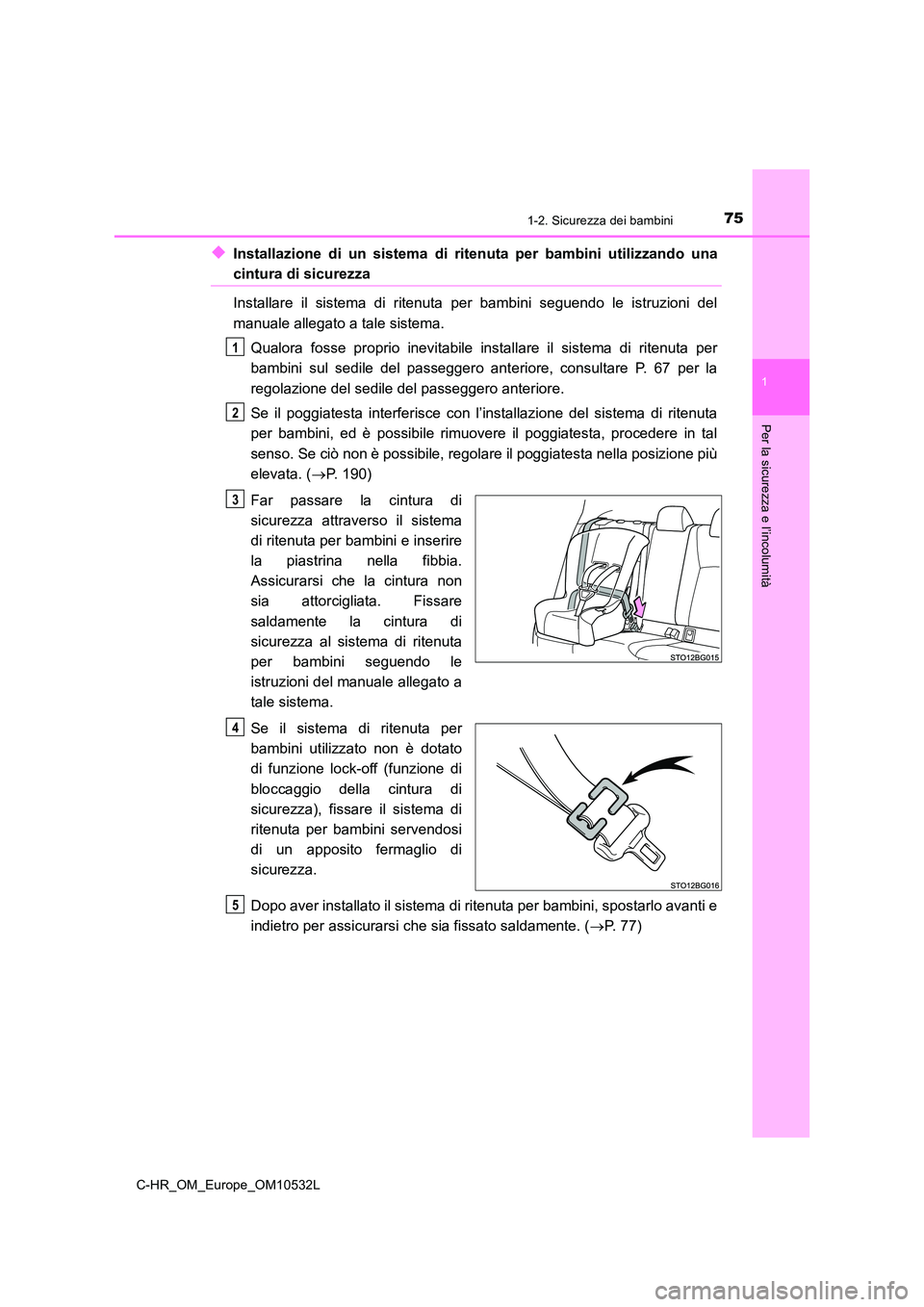

◆Installazione di un sistema di ritenuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bambini seguendo le istruzioni del
manuale allegato a tale sistema.
Qualora fosse proprio inevitabile installare il sistema di ritenuta per
bambini sul sedile del passeggero anteriore, consultare P. 67 per la
regolazione del sedile del passeggero anteriore.
Se il poggiatesta interferisce con l’installazione del sistema di ritenuta
per bambini, ed è possibile rimuovere il poggiatesta, procedere in tal
senso. Se ciò non è possibile, regolar e il poggiatesta nella posizione più
elevata. ( P. 190)
Far passare la cintura di
sicurezza attraverso il sistema
di ritenuta per bambini e inserire
la piastrina nella fibbia.
Assicurarsi che la cintura non
sia attorcigliata. Fissare
saldamente la cintura di
sicurezza al sistema di ritenuta
per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
Se il sistema di ritenuta per
bambini utilizzato non è dotato
di funzione lock-off (funzione di
bloccaggio della cintura di
sicurezza), fissare il sistema di
ritenuta per bambini servendosi
di un apposito fermaglio di
sicurezza.
Dopo aver installato il sistema di ritenuta per bambini, spostarlo avanti e
indietro per assicurarsi che sia fissato saldamente. ( P. 77)
1
2
3
4
5

1011-3. Impianto antifurto
1
Per la sicurezza e l’incolumità
C-HR_OM_Europe_OM10532L

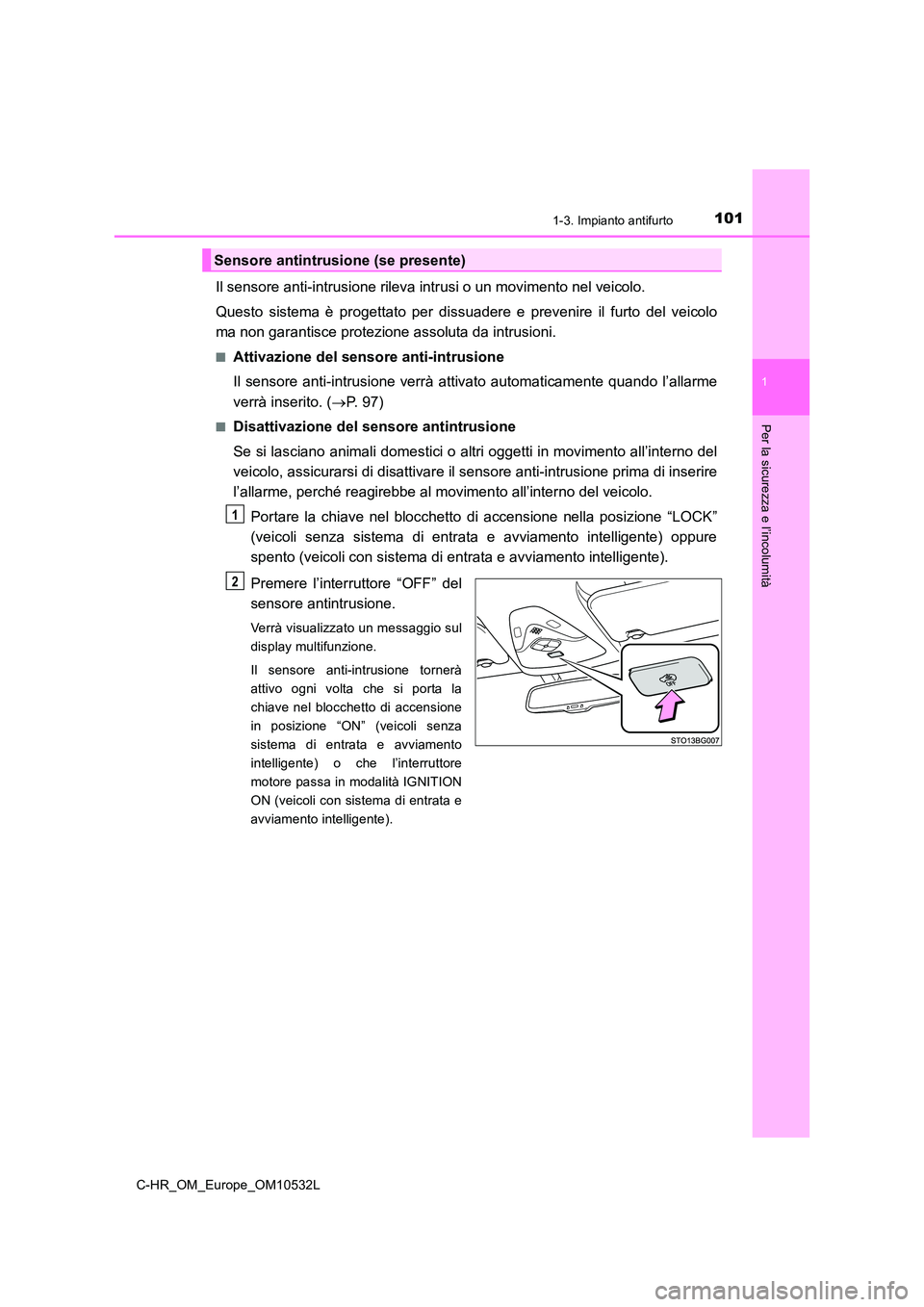

Il sensore anti-intrusione rileva intrusi o un movimento nel veicolo.
Questo sistema è progettato per dissuadere e prevenire il furto del veicolo
ma non garantisce protezione assoluta da intrusioni.
■Attivazione del sensore anti-intrusione
Il sensore anti-intrusione verrà attivato automaticamente quando l’allarme
verrà inserito. ( P. 9 7 )
■Disattivazione del sensore antintrusione
Se si lasciano animali domestici o altri oggetti in movimento all’interno del
veicolo, assicurarsi di disattivare il sensore anti-intrusione prima di inserire
l’allarme, perché reagirebbe al mo vimento all’interno del veicolo.
Portare la chiave nel blocchetto di accensione nella posizione “LOCK”
(veicoli senza sistema di entrata e avviamento intelligente) oppure
spento (veicoli con sistema di entrata e avviamento intelligente).
Premere l’interruttore “OFF” del
sensore antintrusione.
Verrà visualizzato un messaggio sul
display multifunzione.
Il sensore anti-intrusione tornerà
attivo ogni volta che si porta la
chiave nel blocchetto di accensione
in posizione “ON” (veicoli senza
sistema di entrata e avviamento
intelligente) o che l’interruttore
motore passa in modalità IGNITION
ON (veicoli con sistema di entrata e
avviamento intelligente).
Sensore antintrusione (se presente)
1
2

1021-3. Impianto antifurto
C-HR_OM_Europe_OM10532L
■Disattivazione e riattivazione automatica del sensore antintrusione
● L’allarme rimane inserito anche quando il sensore antintrusione è disattivato.
● Veicoli senza sistema di entrata e avviamento intelligente: Dopo la disattivazione del
sensore antintrusione, portando la chiave nel blocchetto di accensione in posizione
“LOCK” o sbloccando le porte con il radiocomando a distanza si provoca la
riattivazione del sensore antintrusione.
Veicoli con sistema di entrata e avviamento intelligente: Dopo la disattivazione del
sensore antintrusione, premendo l’interruttore motore o sbloccando le porte con la
funzione di entrata o il radiocomando a distanza si provoca la riattivazione del
sensore antintrusione.
● Il sensore antintrusione verrà riattivato automaticamente alla disattivazione del
sistema di allarme
■ Considerazioni sul rilevamento del sensore anti-intrusione
Il sensore può far scattare l’allarme nelle situazioni seguenti:
• movimenti di persone all’esterno del veicolo
● Persone o animali domestici si trovano
all’interno del veicolo.
● Un finestrino è aperto.
In questo caso, il sensore potrebbe rilevare:
• vento o movimenti come quelli di foglie e
insetti all’interno del veicolo
• onde ultrasoniche emesse da dispositivi
come sensori anti-intrusione di altri veicoli

1252. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L

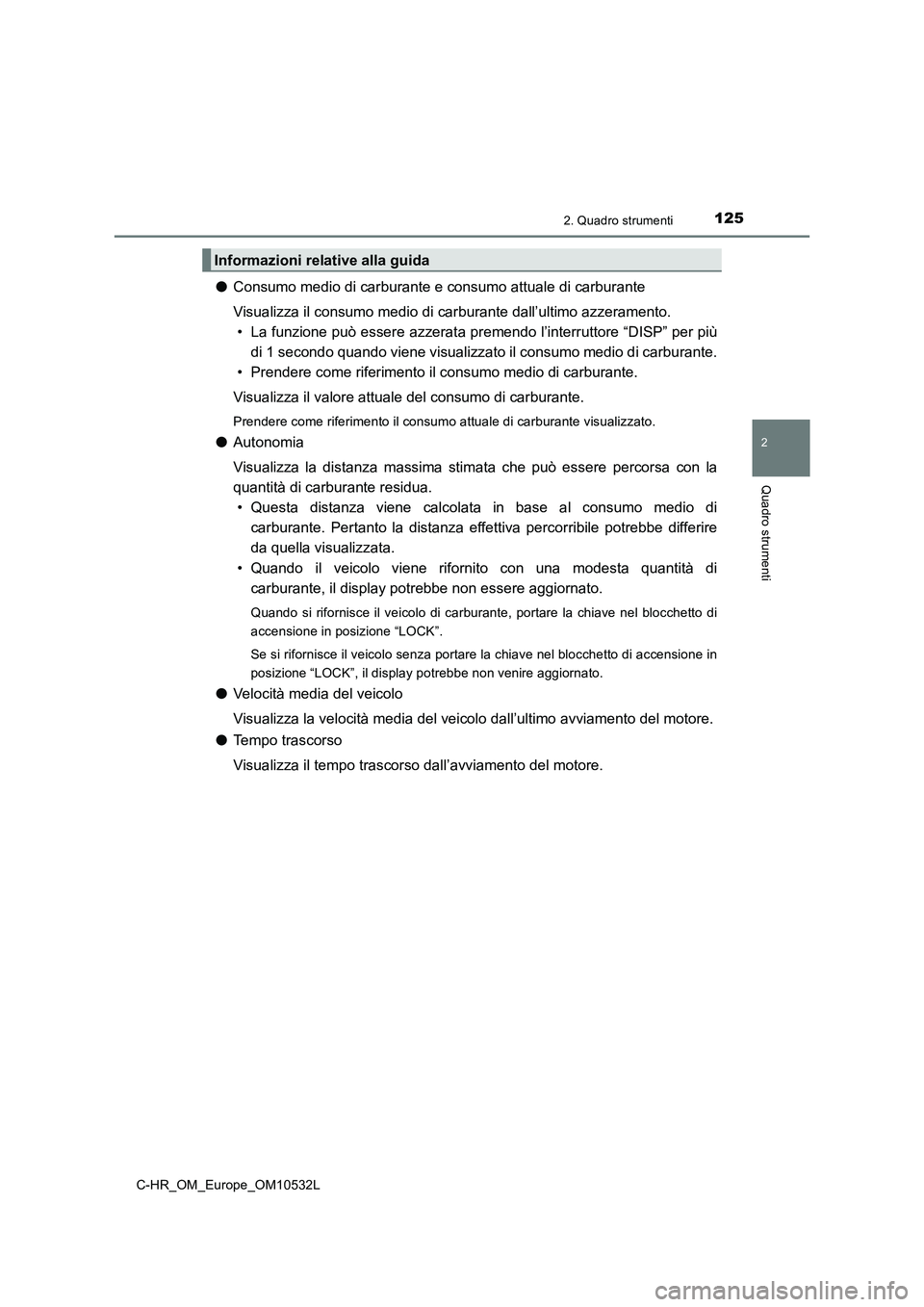

●Consumo medio di carburante e consumo attuale di carburante
Visualizza il consumo medio di carburante dall’ultimo azzeramento.
• La funzione può essere azzerata premendo l’interruttore “DISP” per più
di 1 secondo quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
Visualizza il valore attuale del consumo di carburante.
Prendere come riferimento il consumo attuale di carburante visualizzato.
●Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di
carburante. Pertanto la distanza effettiva percorribile potrebbe differire
da quella visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di
carburante, il display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK”.
Se si rifornisce il veicolo senza portare la chiave nel blocchetto di accensione in
posizione “LOCK”, il display potrebbe non venire aggiornato.
●Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del motore.
●Tempo trascorso
Visualizza il tempo trascorso dall’avviamento del motore.
Informazioni relative alla guida

2023-5. Apertura e chiusura dei finestrini
C-HR_OM_Europe_OM10532L

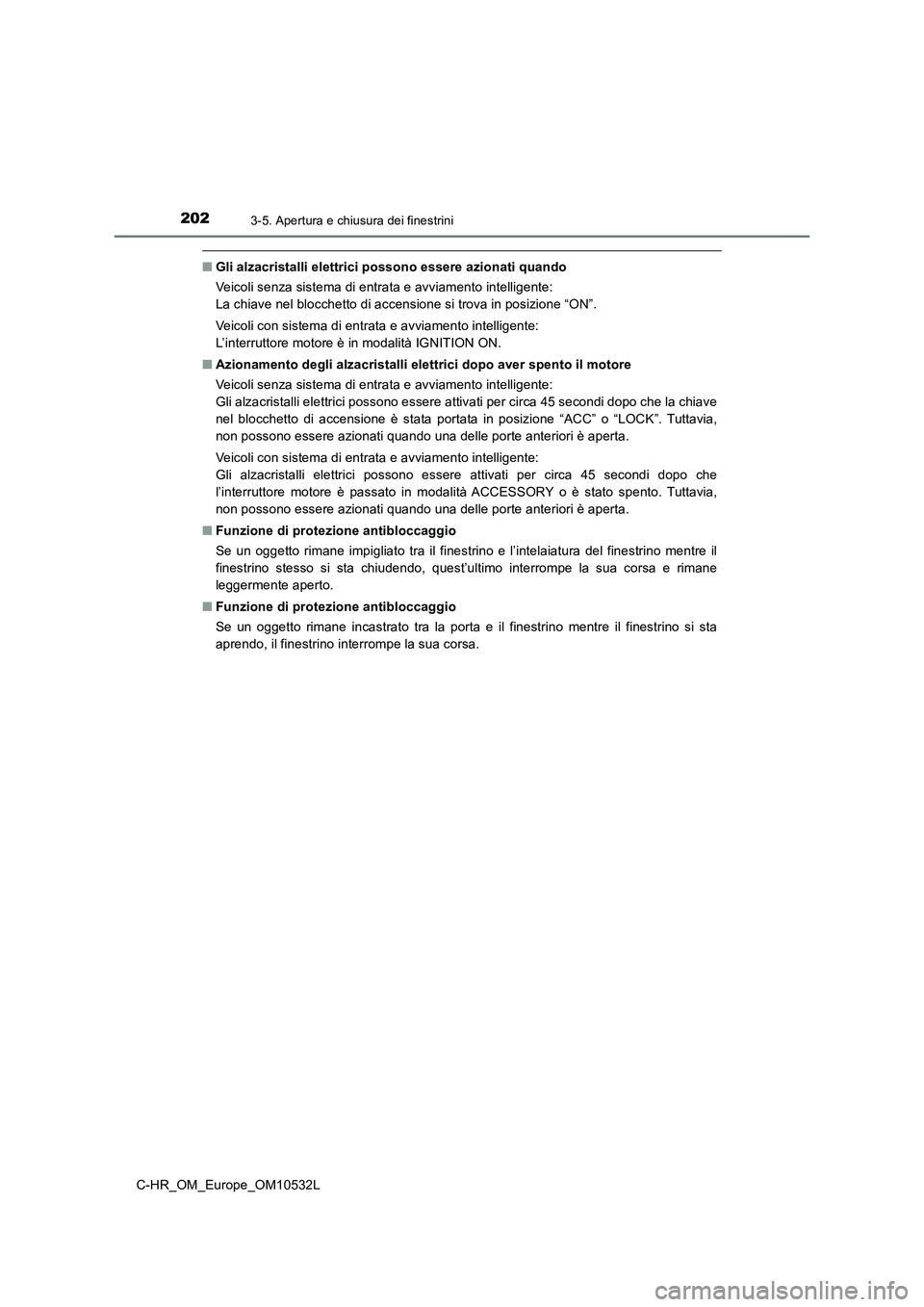

■Gli alzacristalli elettrici possono essere azionati quando
Veicoli senza sistema di entrata e avviamento intelligente:
La chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente:
L’interruttore motore è in modalità IGNITION ON.
■Azionamento degli alzacristalli elettrici dopo aver spento il motore
Veicoli senza sistema di entrata e avviamento intelligente:
Gli alzacristalli elettrici possono essere attivati per circa 45 secondi dopo che la chiave
nel blocchetto di accensione è stata portata in posizione “ACC” o “LOCK”. Tuttavia,
non possono essere azionati quando una delle porte anteriori è aperta.
Veicoli con sistema di entrata e avviamento intelligente:
Gli alzacristalli elettrici possono essere attivati per circa 45 secondi dopo che
l’interruttore motore è passato in modalità ACCESSORY o è stato spento. Tuttavia,
non possono essere azionati quando una delle porte anteriori è aperta.
■Funzione di protezione antibloccaggio
Se un oggetto rimane impigliato tra il finestrino e l’intelaiatura del finestrino mentre il
finestrino stesso si sta chiudendo, quest’ultimo interrompe la sua corsa e rimane
leggermente aperto.
■Funzione di protezione antibloccaggio
Se un oggetto rimane incastrato tra la porta e il finestrino mentre il finestrino si sta
aprendo, il finestrino interrompe la sua corsa.

2104-1. Prima di mettersi alla guida
C-HR_OM_Europe_OM10532L

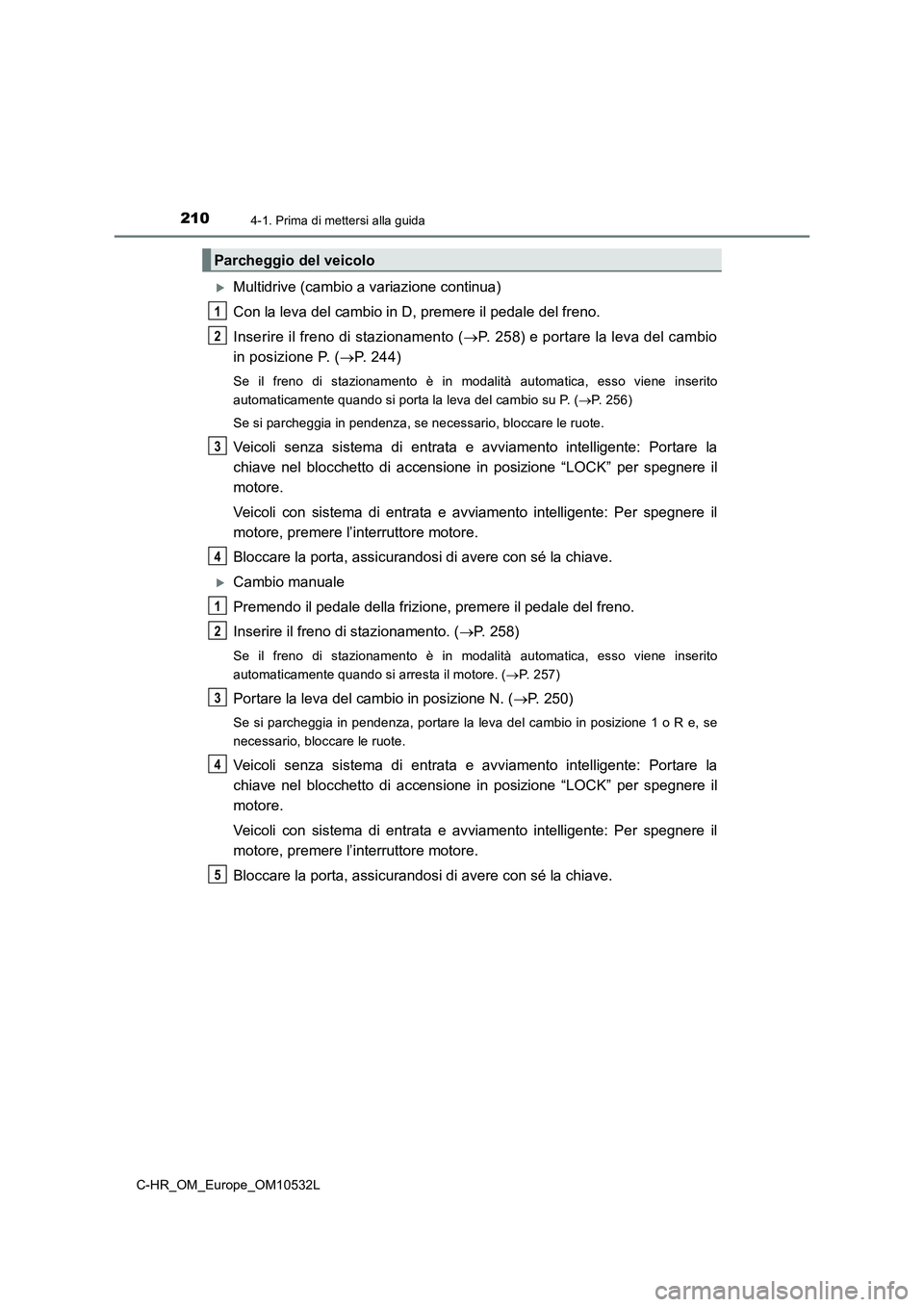

Multidrive (cambio a variazione continua)
Con la leva del cambio in D, premere il pedale del freno.
Inserire il freno di stazionamento (P. 258) e portare la leva del cambio
in posizione P. (P. 244)
Se il freno di stazionamento è in modalità automatica, esso viene inserito
automaticamente quando si porta la leva del cambio su P. (P. 256)
Se si parcheggia in pendenza, se necessario, bloccare le ruote.
Veicoli senza sistema di entrata e avviamento intelligente: Portare la
chiave nel blocchetto di accensione in posizione “LOCK” per spegnere il
motore.
Veicoli con sistema di entrata e avviamento intelligente: Per spegnere il
motore, premere l’interruttore motore.
Bloccare la porta, assicurandosi di avere con sé la chiave.
Cambio manuale
Premendo il pedale della frizione, premere il pedale del freno.
Inserire il freno di stazionamento. (P. 258)
Se il freno di stazionamento è in modalità automatica, esso viene inserito
automaticamente quando si arresta il motore. (P. 257)
Portare la leva del cambio in posizione N. (P. 250)
Se si parcheggia in pendenza, portare la leva del cambio in posizione 1 o R e, se
necessario, bloccare le ruote.
Veicoli senza sistema di entrata e avviamento intelligente: Portare la
chiave nel blocchetto di accensione in posizione “LOCK” per spegnere il
motore.
Veicoli con sistema di entrata e avviamento intelligente: Per spegnere il
motore, premere l’interruttore motore.
Bloccare la porta, assicurandosi di avere con sé la chiave.
Parcheggio del veicolo
1
2
3
4
1
2
3
4
5

233
4
4-2. Procedure di guida
Guida
C-HR_OM_Europe_OM10532L

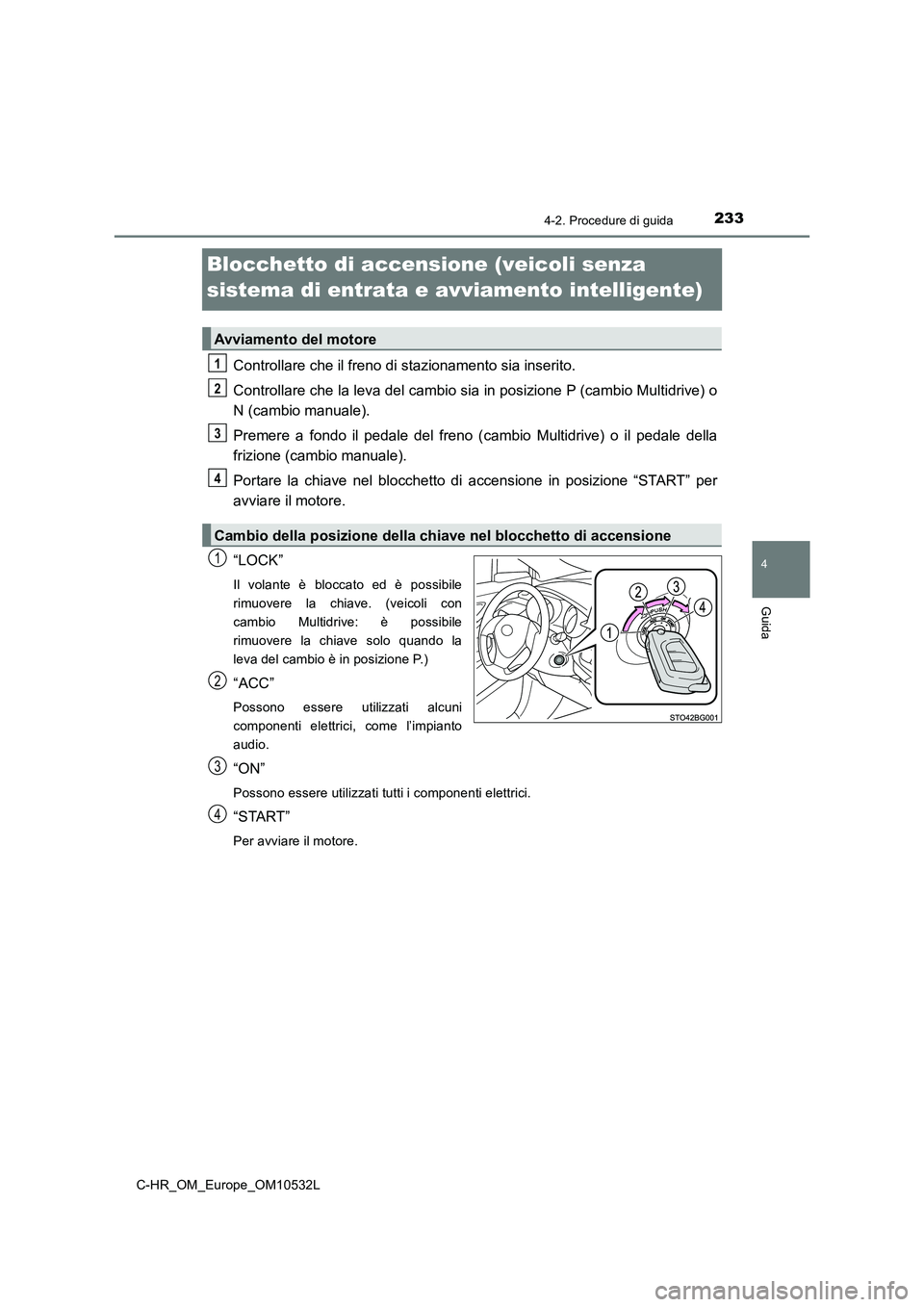

Blocchetto di accensione (veicoli senza
sistema di entrata e avviamento intelligente)
Controllare che il freno di stazionamento sia inserito.
Controllare che la leva del cambio sia in posizione P (cambio Multidrive) o
N (cambio manuale).
Premere a fondo il pedale del freno (cambio Multidrive) o il pedale della
frizione (cambio manuale).
Portare la chiave nel blocchetto di accensione in posizione “START” per
avviare il motore.
“LOCK”
Il volante è bloccato ed è possibile
rimuovere la chiave. (veicoli con
cambio Multidrive: è possibile
rimuovere la chiave solo quando la
leva del cambio è in posizione P.)
“ACC”
Possono essere utilizzati alcuni
componenti elettrici, come l’impianto
audio.
“ON”
Possono essere utilizzati tutti i componenti elettrici.
“START”
Per avviare il motore.
Avviamento del motore
Cambio della posizione della chiave nel blocchetto di accensione
1
2
3
4
1
2
3
4

2344-2. Procedure di guida
C-HR_OM_Europe_OM10532L

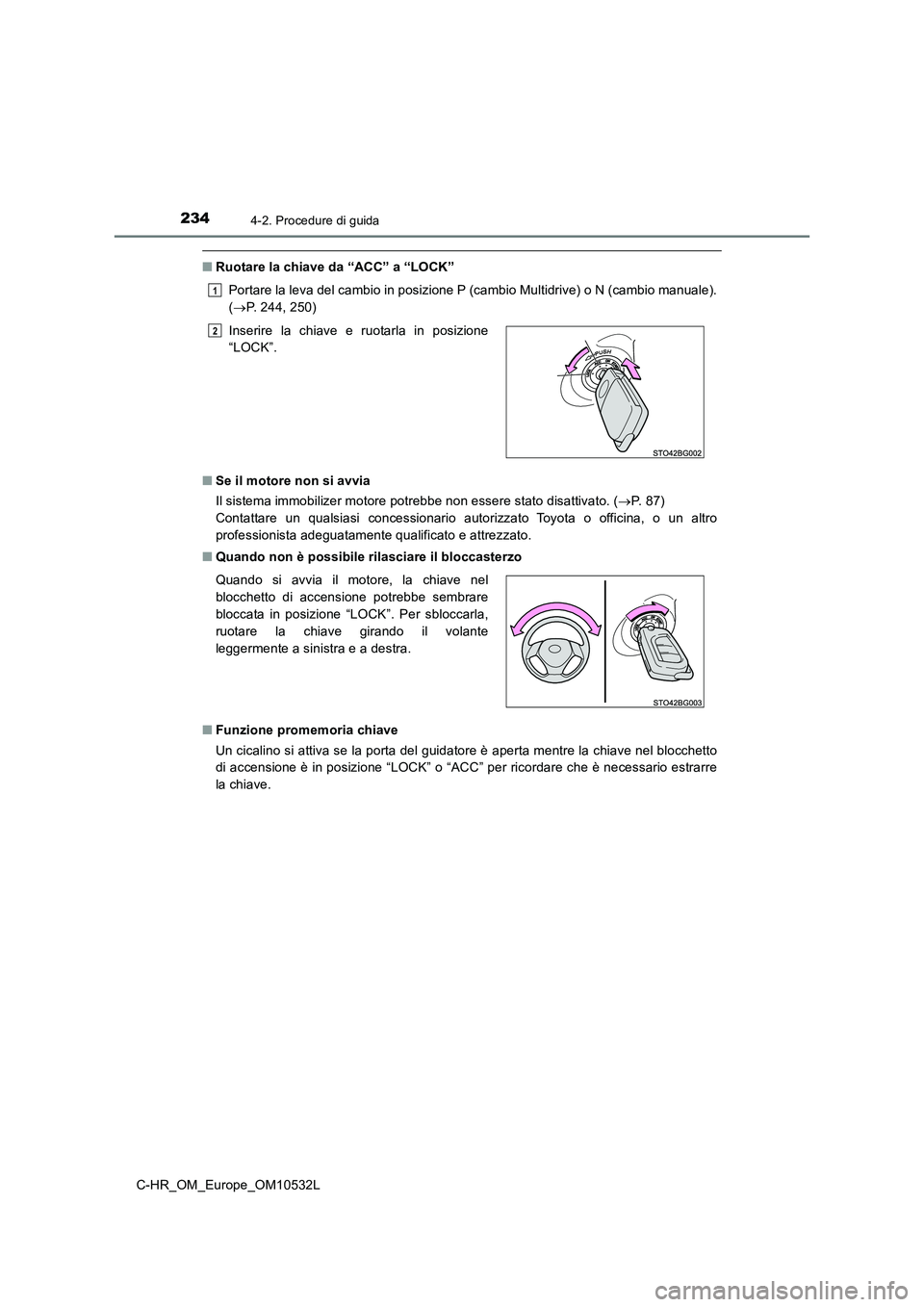

■Ruotare la chiave da “ACC” a “LOCK”
Portare la leva del cambio in posizione P (cambio Multidrive) o N (cambio manuale).
( P. 244, 250)
■ Se il motore non si avvia
Il sistema immobilizer motore potrebbe non essere stato disattivato. ( P. 8 7 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Quando non è possibile rilasciare il bloccasterzo
■ Funzione promemoria chiave
Un cicalino si attiva se la porta del guidatore è aperta mentre la chiave nel blocchetto
di accensione è in posizione “LOCK” o “ACC” per ricordare che è necessario estrarre
la chiave.
Inserire la chiave e ruotarla in posizione
“LOCK”.
Quando si avvia il motore, la chiave nel
blocchetto di accensione potrebbe sembrare
bloccata in posizione “LOCK”. Per sbloccarla,
ruotare la chiave girando il volante
leggermente a sinistra e a destra.
1
2

2354-2. Procedure di guida
4
Guida
C-HR_OM_Europe_OM10532L

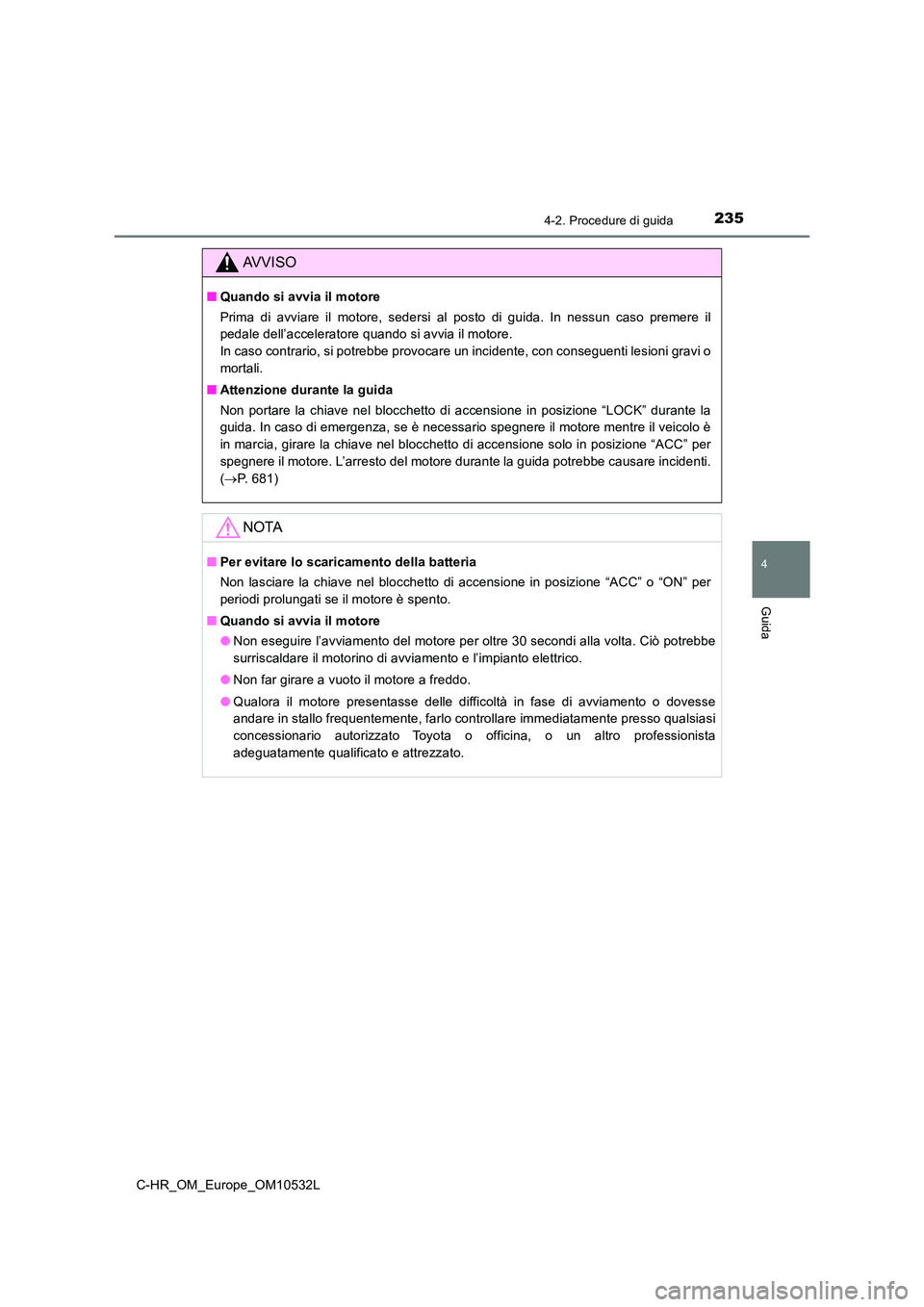

AVVISO
■Quando si avvia il motore
Prima di avviare il motore, sedersi al posto di guida. In nessun caso premere il
pedale dell’acceleratore quando si avvia il motore.
In caso contrario, si potrebbe provocare un incidente, con conseguenti lesioni gravi o
mortali.
■ Attenzione durante la guida
Non portare la chiave nel blocchetto di accensione in posizione “LOCK” durante la
guida. In caso di emergenza, se è necessario spegnere il motore mentre il veicolo è
in marcia, girare la chiave nel blocchetto di accensione solo in posizione “ACC” per
spegnere il motore. L’arresto del motore durante la guida potrebbe causare incidenti.
( P. 681)
NOTA
■Per evitare lo scaricamento della batteria
Non lasciare la chiave nel blocchetto di accensione in posizione “ACC” o “ON” per
periodi prolungati se il motore è spento.
■ Quando si avvia il motore
● Non eseguire l’avviamento del motore per oltre 30 secondi alla volta. Ciò potrebbe
surriscaldare il motorino di avviamento e l’impianto elettrico.
● Non far girare a vuoto il motore a freddo.
● Qualora il motore presentasse delle difficoltà in fase di avviamento o dovesse
andare in stallo frequentemente, farlo controllare immediatamente presso qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

2484-2. Procedure di guida

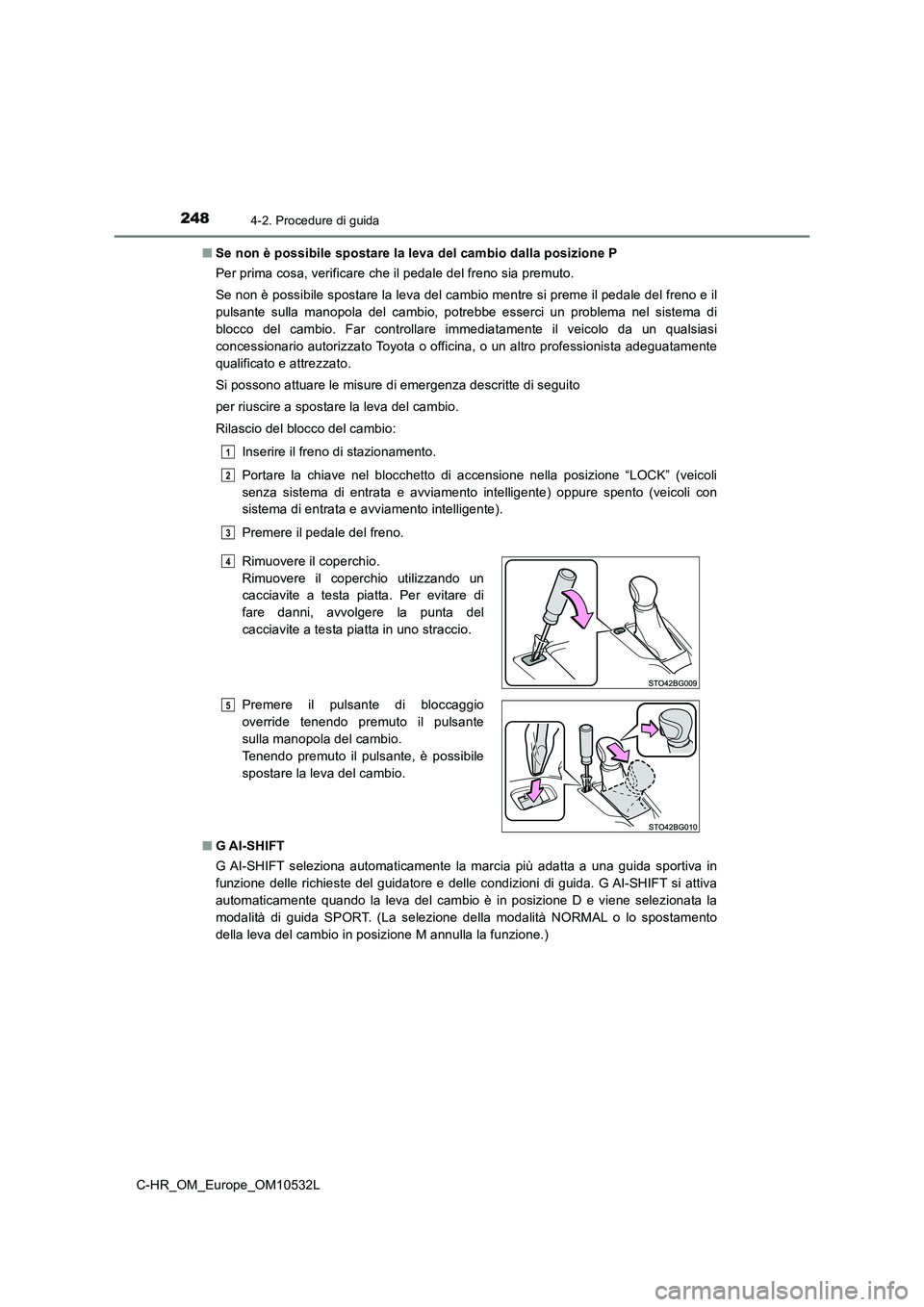

C-HR_OM_Europe_OM10532L■Se non è possibile spostare la leva del cambio dalla posizione P
Per prima cosa, verificare che il pedale del freno sia premuto.
Se non è possibile spostare la leva del cambio mentre si preme il pedale del freno e il
pulsante sulla manopola del cambio, potrebbe esserci un problema nel sistema di
blocco del cambio. Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Si possono attuare le misure di emergenza descritte di seguito
per riuscire a spostare la leva del cambio.
Rilascio del blocco del cambio:
Inserire il freno di stazionamento.
Portare la chiave nel blocchetto di accensione nella posizione “LOCK” (veicoli
senza sistema di entrata e avviamento intelligente) oppure spento (veicoli con
sistema di entrata e avviamento intelligente).
Premere il pedale del freno.
■G AI-SHIFT
G AI-SHIFT seleziona automaticamente la marcia più adatta a una guida sportiva in
funzione delle richieste del guidatore e delle condizioni di guida. G AI-SHIFT si attiva
automaticamente quando la leva del cambio è in posizione D e viene selezionata la
modalità di guida SPORT. (La selezione della modalità NORMAL o lo spostamento
della leva del cambio in posizione M annulla la funzione.)
1
2
3
Rimuovere il coperchio.
Rimuovere il coperchio utilizzando un
cacciavite a testa piatta. Per evitare di
fare danni, avvolgere la punta del
cacciavite a testa piatta in uno straccio.
Premere il pulsante di bloccaggio
override tenendo premuto il pulsante
sulla manopola del cambio.
Tenendo premuto il pulsante, è possibile
spostare la leva del cambio.4
5
