TOYOTA C-HR 2016 Omistajan Käsikirja (in Finnish)

6217-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI

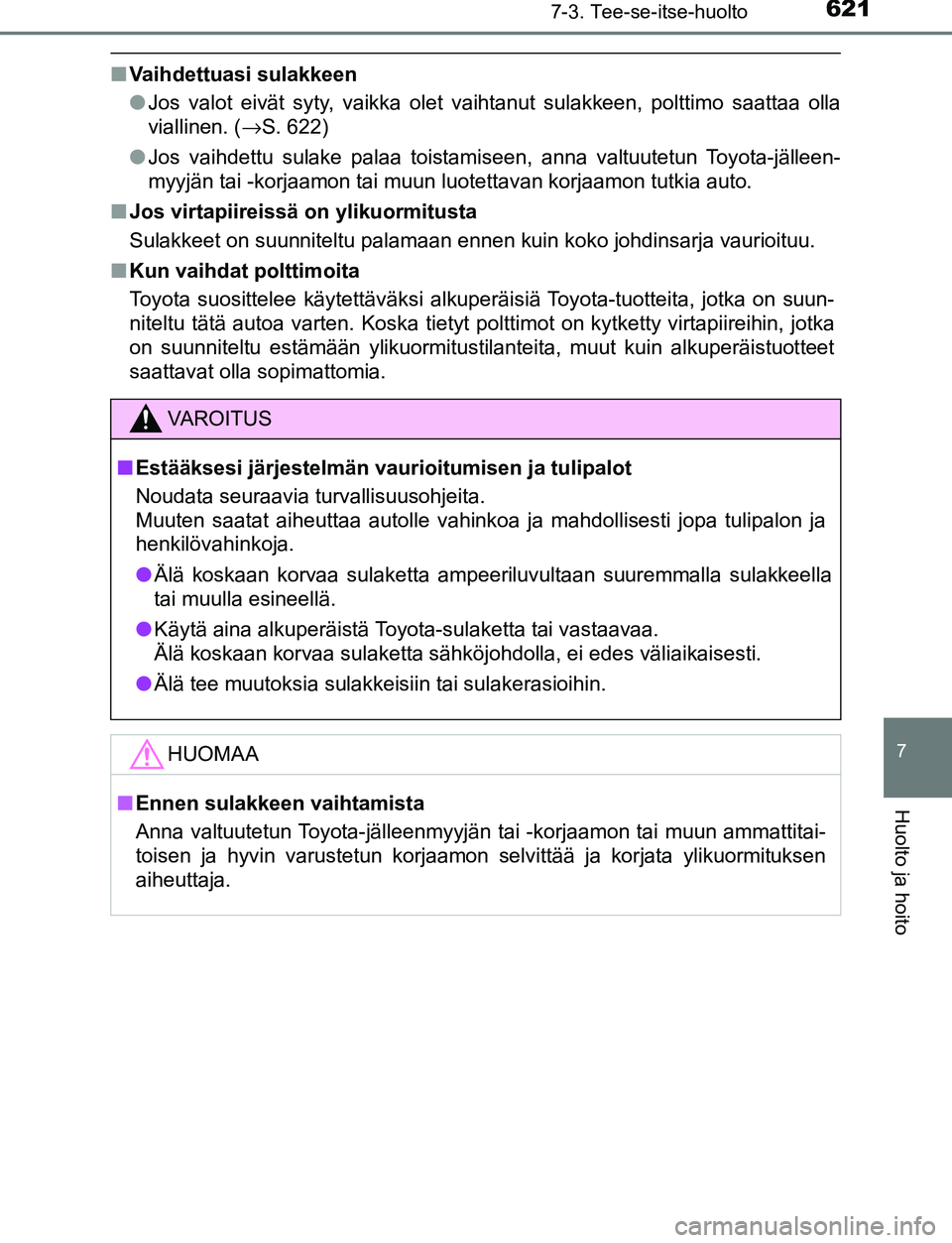

■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 622)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
■ Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia turvallisuusohjeita.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkee\
lla
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM10528FI.book Page 621 Thursday, January 19, 2017 2:19 AM

6227-3. Tee-se-itse-huolto
OM10528FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 733)
■Etupää
Ajovalot (halogeenipolttimot)
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Etusuuntavalot ( polttimotyyppinen)
Sivusuuntavalot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suorit etaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
1
2
3
4
OM10528FI.book Page 622 Thursday, January 19, 2017 2:19 AM

6237-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI■
Ta k a n a
Takasuuntavalot (polttimotyyppinen)
Peruutusvalot (polttimotyyppinen)
Rekisterikilven valot
Takasumuvalo
1
2
3
4
OM10528FI.book Page 623 Thursday, January 19, 2017 2:19 AM

6247-3. Tee-se-itse-huolto
OM10528FI■
Ajovalot (halogeenipolttimot)
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
4
OM10528FI.book Page 624 Thursday, January 19, 2017 2:19 AM

6257-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI■
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Irrota ruuvi ja kiinnike ja irrota
sisälokasuoja osittain.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
1
2
3
OM10528FI.book Page 625 Thursday, January 19, 2017 2:19 AM

6267-3. Tee-se-itse-huolto
OM10528FI
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Käännä myötä-
päivään ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Asenna sisälokasuoja takai-
sin paikoilleen ja kiinnitä
ruuvi ja pidike.
Varmistu, että sisälokasuoja
tulee kiinnitetyksi puskurin sisä-
pintaan.
4
5
6
OM10528FI.book Page 626 Thursday, January 19, 2017 2:19 AM

6277-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI■
Etusuuntavalot (
polttimotyyppinen)
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM10528FI.book Page 627 Thursday, January 19, 2017 2:19 AM

6287-3. Tee-se-itse-huolto
OM10528FI■
Takasuuntavalot (polttimotyyppinen)
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Irrota 2 ruuvia ja vedä
umpiota auton takaosaa kohti
sen irrottamiseksi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
1
2
3
4
534
OM10528FI.book Page 628 Thursday, January 19, 2017 2:19 AM

6297-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM10528FI
Asenna umpio.
Kohdista valaisimessa olevat
ohjaimet ( ) ja tapit ( ) asen-
nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.
Kiinnitä kaksi ruuvia.
Aseta suojus takaisin paikoil-
leen.
6
12
7
8
OM10528FI.book Page 629 Thursday, January 19, 2017 2:19 AM

6307-3. Tee-se-itse-huolto
OM10528FI■
Peruutusvalot (polttimotyyppinen)
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM10528FI.book Page 630 Thursday, January 19, 2017 2:19 AM
