5716-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M■

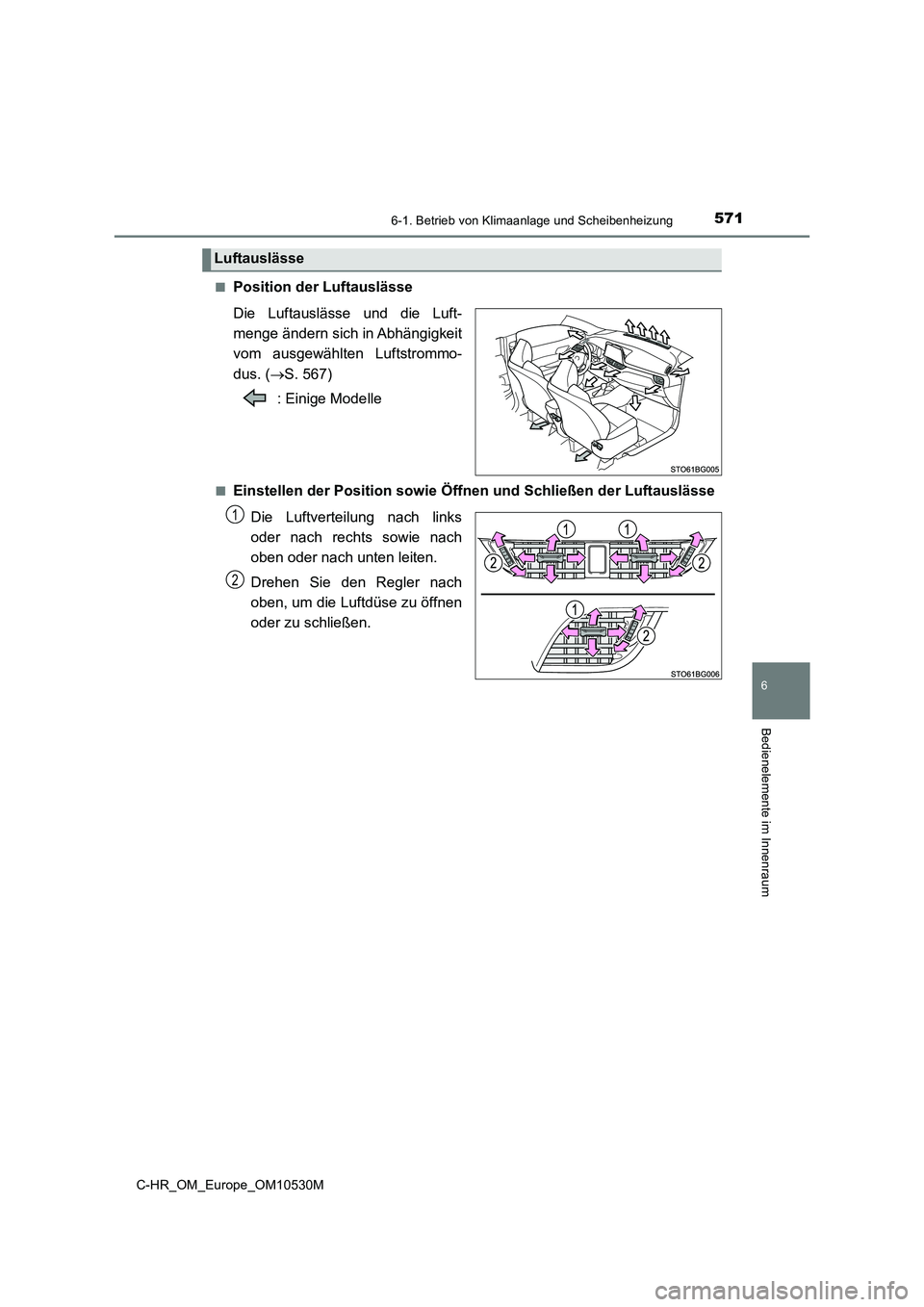

Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus. (
S. 567)
: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Die Luftverteilung nach links
oder nach rechts sowie nach
oben oder nach unten leiten.
Drehen Sie den Regler nach
oben, um die Luftdüse zu öffnen
oder zu schließen.
Luftauslässe
1
2

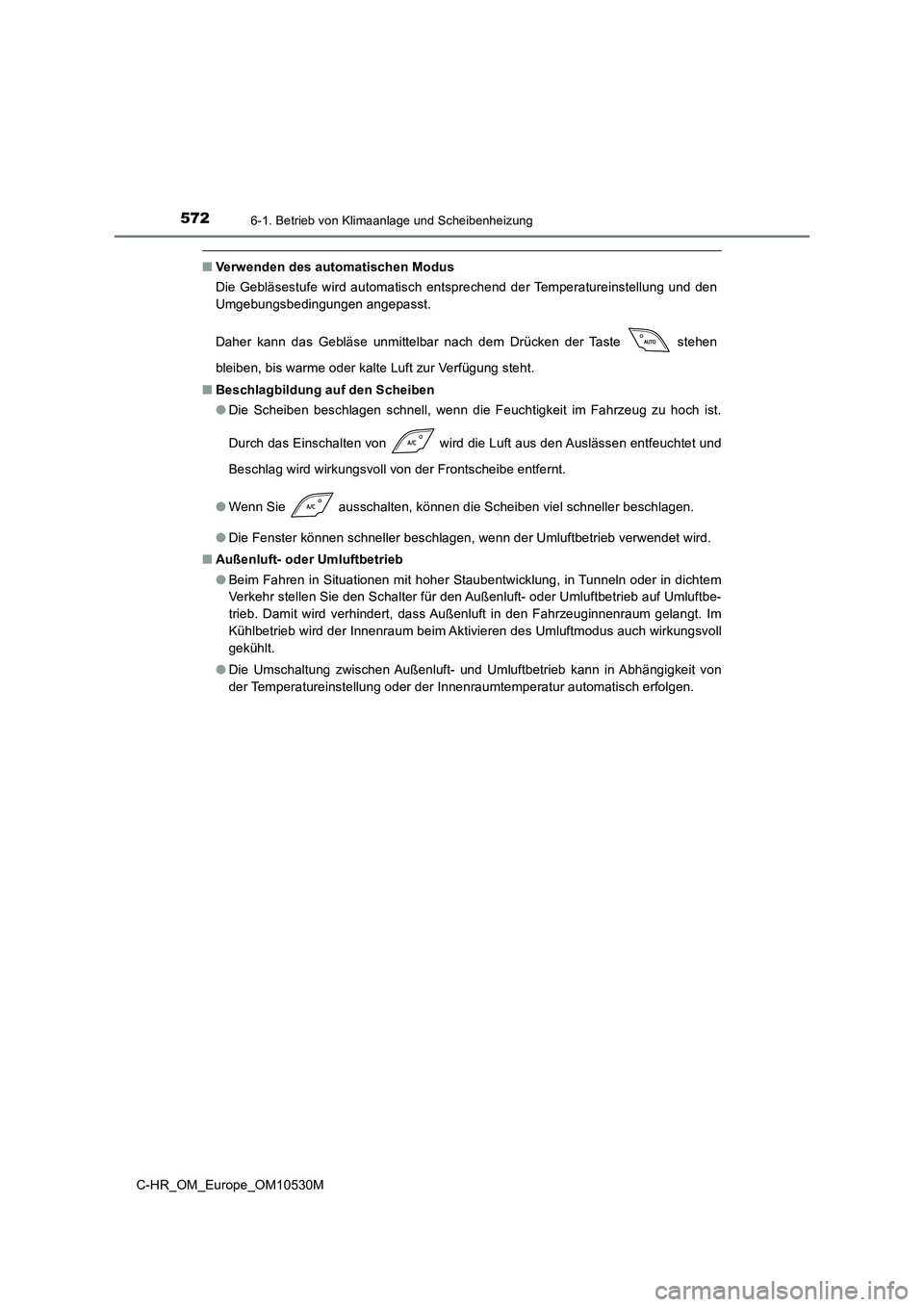

5726-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M
■Verwenden des automatischen Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken der Taste stehen
bleiben, bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagbildung auf den Scheiben
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Einschalten von wird die Luft aus den Auslässen entfeuchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb
● Beim Fahren in Situationen mit hoher Staubentwicklung, in Tunneln oder in dichtem
Verkehr stellen Sie den Schalter für den Außenluft- oder Umluftbetrieb auf Umluftbe-
trieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum gelangt. Im
Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch wirkungsvoll
gekühlt.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb kann in Abhängigkeit von
der Temperatureinstellung oder der Innenraumtemperatur automatisch erfolgen.

5736-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M

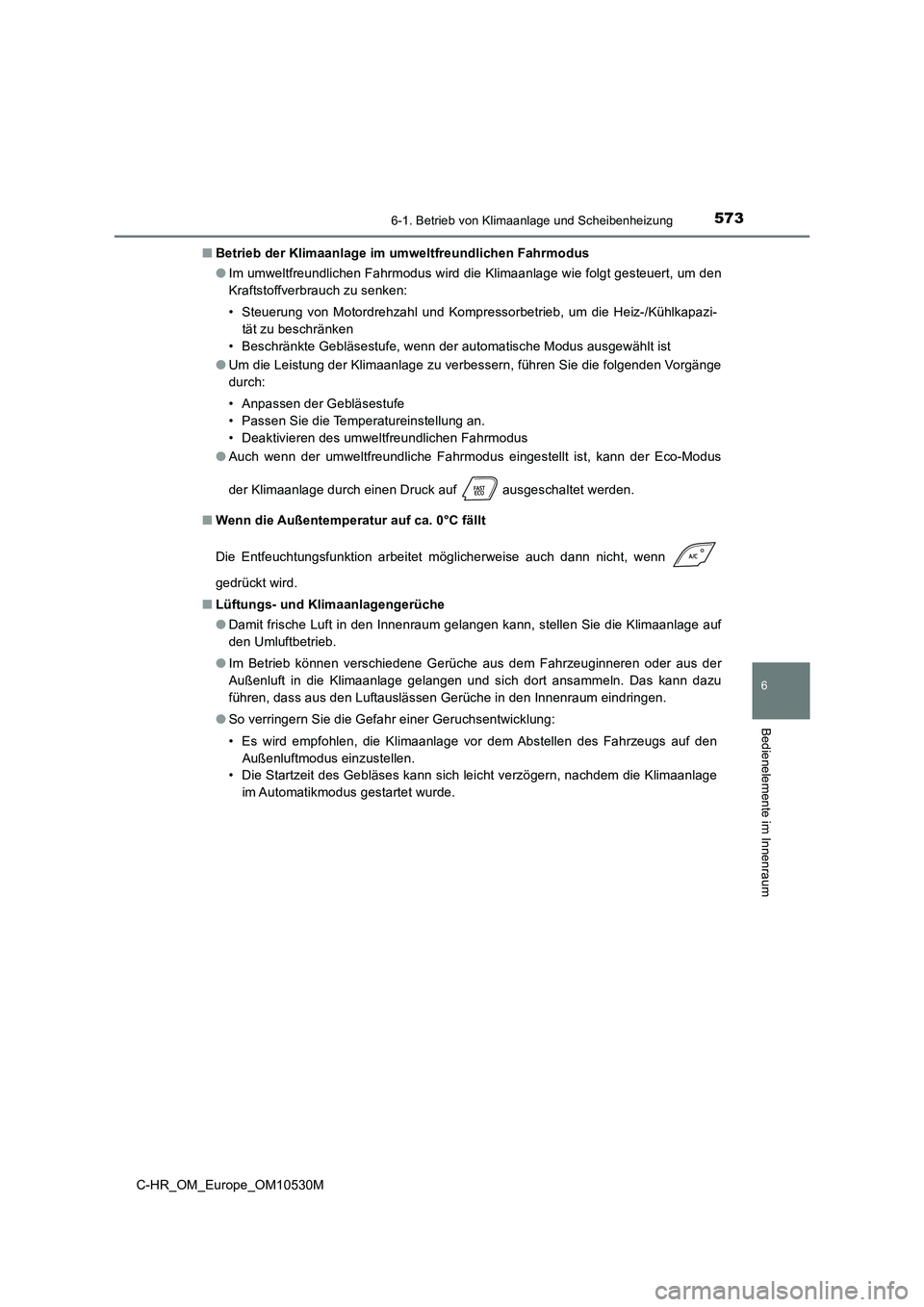

■ Betrieb der Klimaanlage im umweltfreundlichen Fahrmodus
● Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, um den
Kraftstoffverbrauch zu senken:
• Steuerung von Motordrehzahl und Kompressorbetrieb, um die Heiz-/Kühlkapazi-
tät zu beschränken
• Beschränkte Gebläsestufe, wenn der automatische Modus ausgewählt ist
● Um die Leistung der Klimaanlage zu verbessern, führen Sie die folgenden Vorgänge
durch:
• Anpassen der Gebläsestufe
• Passen Sie die Temperatureinstellung an.
• Deaktivieren des umweltfreundlichen Fahrmodus
● Auch wenn der umweltfreundliche Fahrmodus eingestellt ist, kann der Eco-Modus
der Klimaanlage durch einen Druck auf ausgeschaltet werden.
■ Wenn die Außentemperatur auf ca. 0°C fällt
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
• Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
• Die Startzeit des Gebläses kann sich leicht verzögern, nachdem die Klimaanlage
im Automatikmodus gestartet wurde.

5746-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M
■ nanoe™*1 (je nach Ausstattung)
Die Klimaanlage arbeitet mit der nanoe™-Technologie. Mit dieser Technologie wird der
Fahrgastraum mit sauberer, frischer Luft versorgt, indem leicht saure, mit nanoe™
beschichtete Wasserpartikel über den seitlichen Luftauslass des Beifahrers ausgege-
ben werden*2.
● Wenn das Gebläse eingeschaltet ist, ist das nanoe™-System aktiviert.
● Wenn das Gebläse unter den folgenden Bedingungen betrieben wird, wird die Leis-
tung des Systems maximiert. Wenn die folgenden Bedingungen nicht erfüllt sind,
erreicht nanoe™ unter Umständen nicht die volle Kapazität.
• Die Luftauslässe für Oberkörper, Oberkörper und Füße oder Füße werden ver-
wendet. ( S. 561)
• Der seitliche Luftauslass des Beifahrers ist geöffnet.
● Wenn nanoe™ generiert wird, wird eine geringe Ozonmenge ausgegeben, was in
manchen Situationen zu einer schwachen Geruchsbildung führen kann. Dabei han-
delt es sich aber etwa um dieselbe Menge, die auch in der Natur vorkommt, wie z. B.
in Wäldern. Diese Menge hat keinerlei Auswirkungen auf den menschlichen Körper.
● Im Betrieb kann auch ein leises Geräusch wahrnehmbar sein. Dies ist keine Funkti-
onsstörung.
*1: nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corporation.
*2: In Abhängigkeit von den Temperatur- und Feuchtigkeitsbedingungen, der Gebläse-
stufe und der Richtung des Luftstroms erreicht nanoe™ unter Umständen nicht die
volle Kapazität.
■ Klimaanlagenfilter
 S. 649
■ Kundenspezifische Anpassung
Einstellungen (z. B. Klimaanlageneinstellung) können geändert werden.
(Anpassbare Funktionen S. 776)

5756-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M

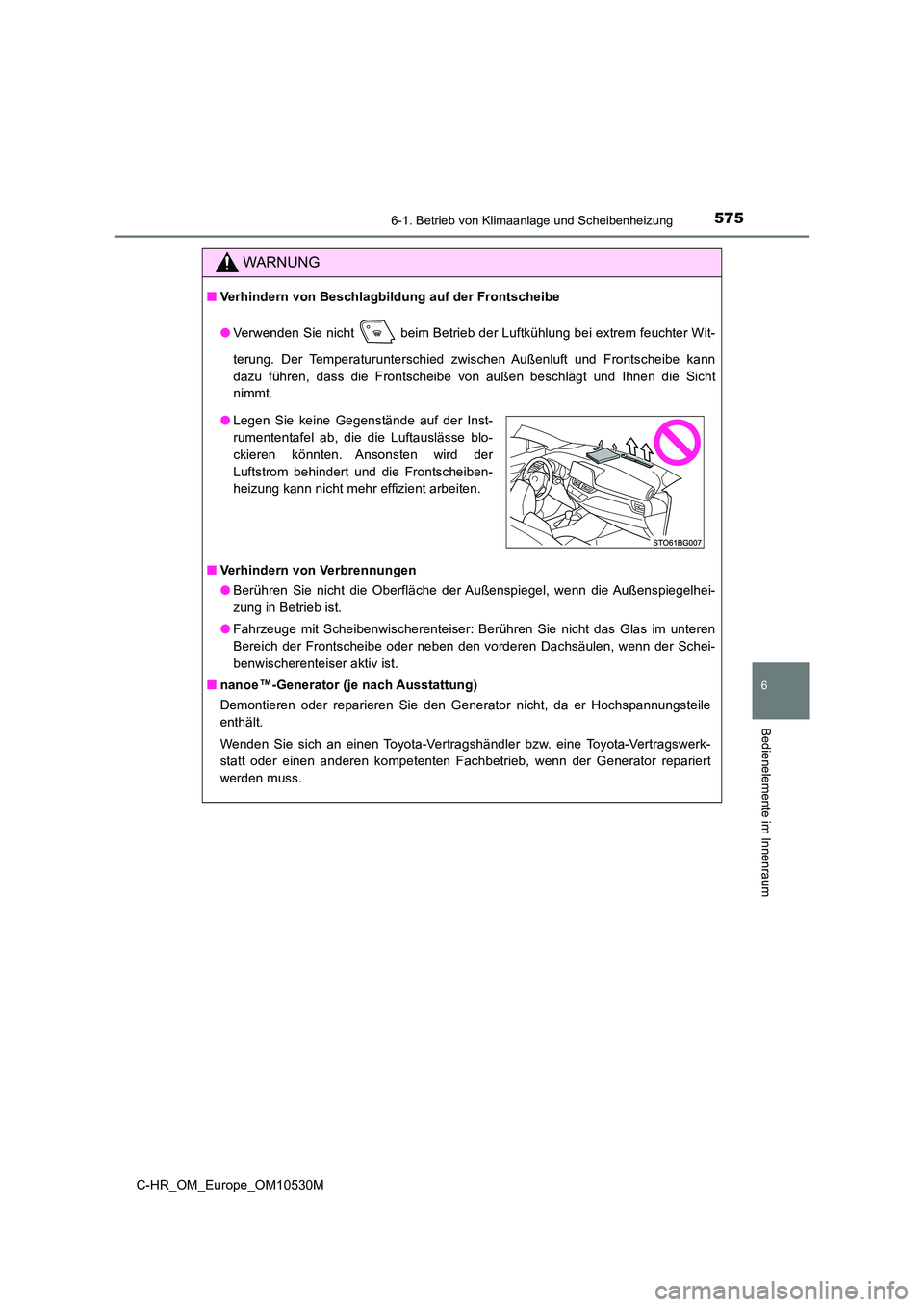

WARNUNG
■Verhindern von Beschlagbildung auf der Frontscheibe
● Verwenden Sie nicht beim Betrieb der Luftkühlung bei extrem feuchter Wit-
terung. Der Temperaturunterschied zwischen Außenluft und Frontscheibe kann
dazu führen, dass die Frontscheibe von außen beschlägt und Ihnen die Sicht
nimmt.
■ Verhindern von Verbrennungen
● Berühren Sie nicht die Oberfläche der Außenspiegel, wenn die Außenspiegelhei-
zung in Betrieb ist.
● Fahrzeuge mit Scheibenwischerenteiser: Berühren Sie nicht das Glas im unteren
Bereich der Frontscheibe oder neben den vorderen Dachsäulen, wenn der Schei-
benwischerenteiser aktiv ist.
■ nanoe™-Generator (je nach Ausstattung)
Demontieren oder reparieren Sie den Generator nicht, da er Hochspannungsteile
enthält.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb, wenn der Generator repariert
werden muss.
● Legen Sie keine Gegenstände auf der Inst-
rumententafel ab, die die Luftauslässe blo-
ckieren könnten. Ansonsten wird der
Luftstrom behindert und die Frontscheiben-
heizung kann nicht mehr effizient arbeiten.

5766-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M

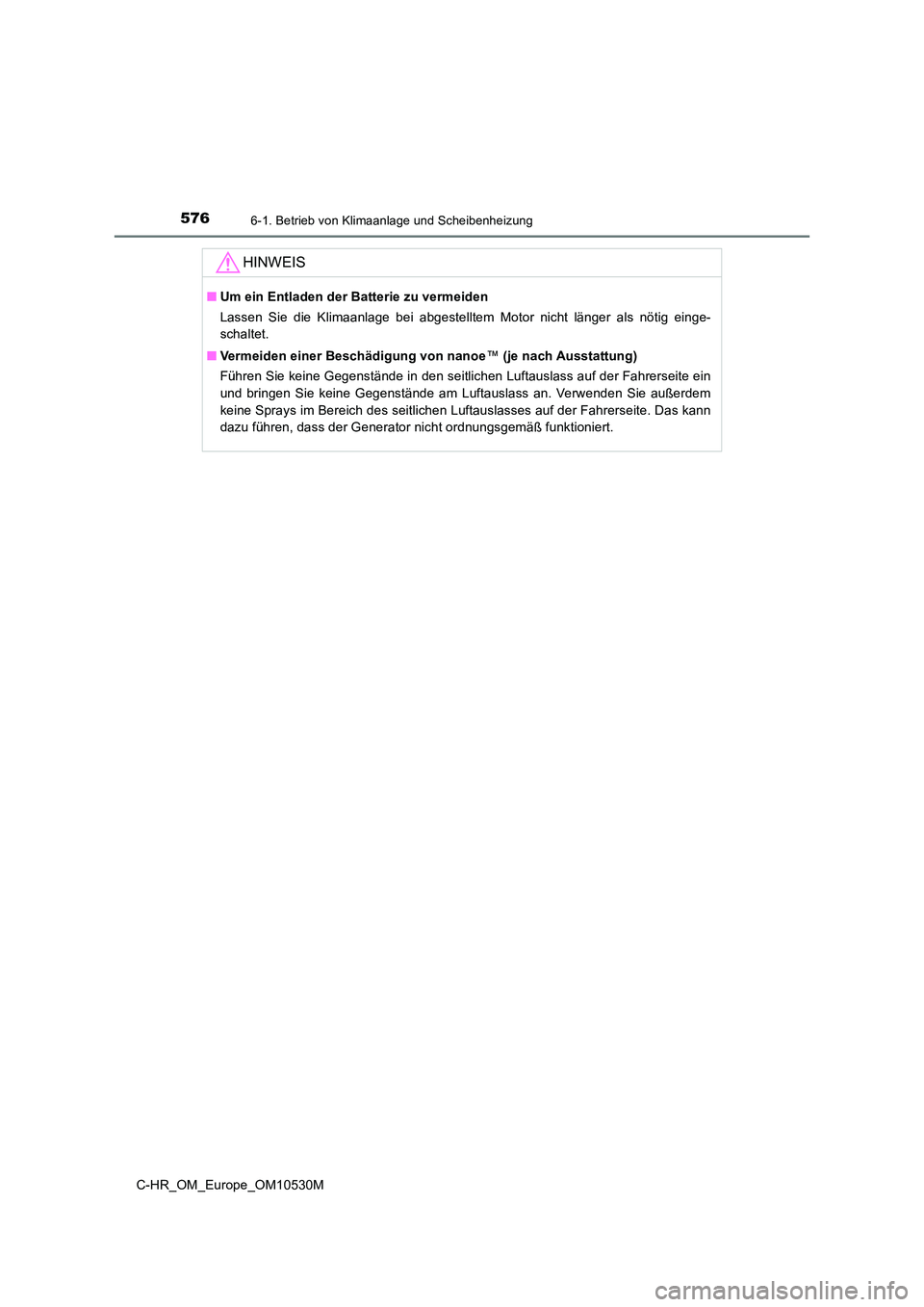

HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Klimaanlage bei abgestelltem Motor nicht länger als nötig einge-
schaltet.
■ Vermeiden einer Beschädigung von nanoe™ (je nach Ausstattung)
Führen Sie keine Gegenstände in den seitlichen Luftauslass auf der Fahrerseite ein
und bringen Sie keine Gegenstände am Luftauslass an. Verwenden Sie außerdem
keine Sprays im Bereich des seitlichen Luftauslasses auf der Fahrerseite. Das kann
dazu führen, dass der Generator nicht ordnungsgemäß funktioniert.

5776-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M

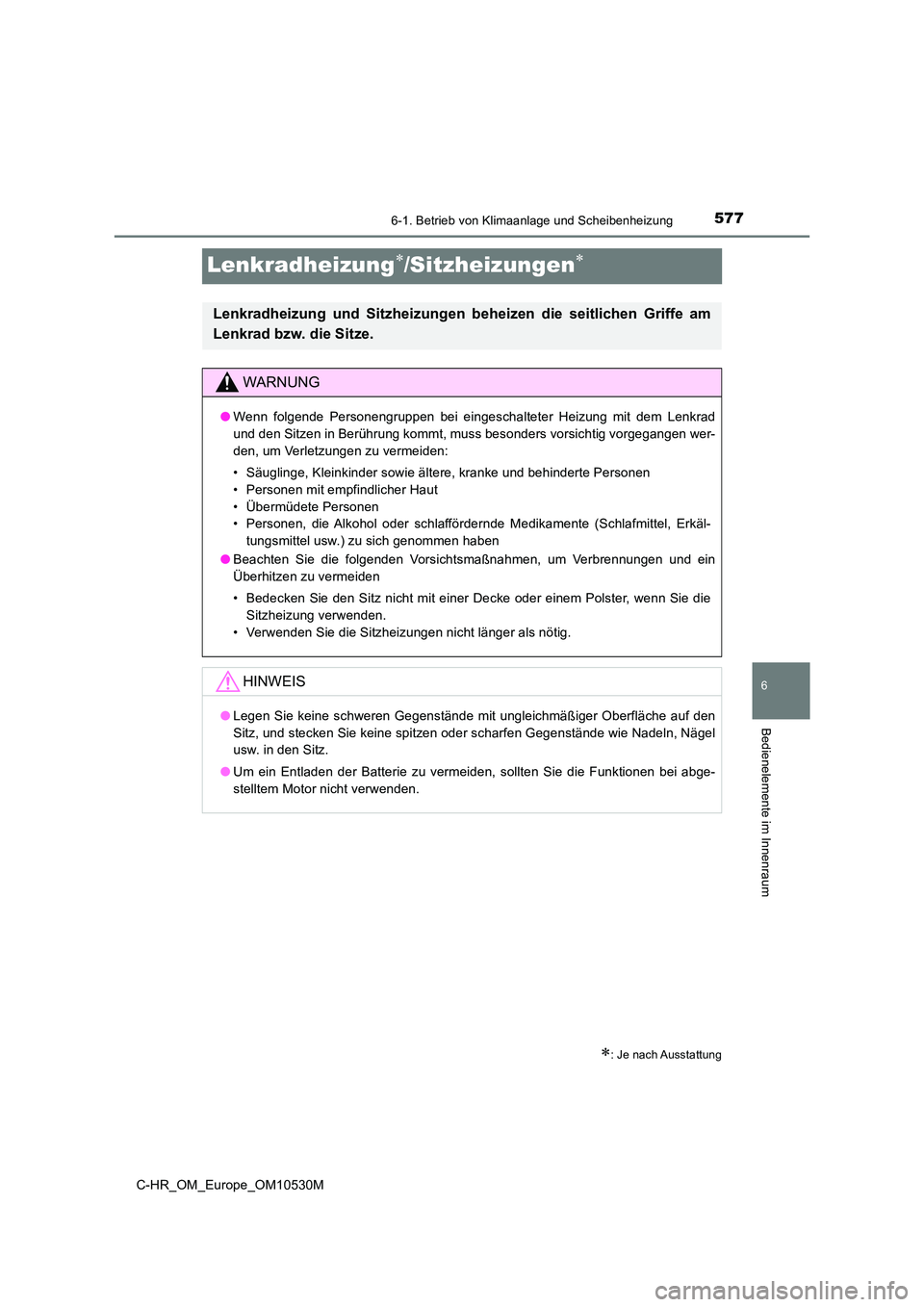

Lenkradheizung/Sitzheizungen
: Je nach Ausstattung
Lenkradheizung und Sitzheizungen beheizen die seitlichen Griffe am
Lenkrad bzw. die Sitze.
WARNUNG
● Wenn folgende Personengruppen bei eingeschalteter Heizung mit dem Lenkrad
und den Sitzen in Berührung kommt, muss besonders vorsichtig vorgegangen wer-
den, um Verletzungen zu vermeiden:
• Säuglinge, Kleinkinder sowie ältere, kranke und behinderte Personen
• Personen mit empfindlicher Haut
• Übermüdete Personen
• Personen, die Alkohol oder schlaffördernde Medikamente (Schlafmittel, Erkäl-
tungsmittel usw.) zu sich genommen haben
● Beachten Sie die folgenden Vorsichtsmaßnahmen, um Verbrennungen und ein
Überhitzen zu vermeiden
• Bedecken Sie den Sitz nicht mit einer Decke oder einem Polster, wenn Sie die
Sitzheizung verwenden.
• Verwenden Sie die Sitzheizungen nicht länger als nötig.
HINWEIS
● Legen Sie keine schweren Gegenstände mit ungleichmäßiger Oberfläche auf den
Sitz, und stecken Sie keine spitzen oder scharfen Gegenstände wie Nadeln, Nägel
usw. in den Sitz.
● Um ein Entladen der Batterie zu vermeiden, sollten Sie die Funktionen bei abge-
stelltem Motor nicht verwenden.

5786-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_OM_Europe_OM10530M

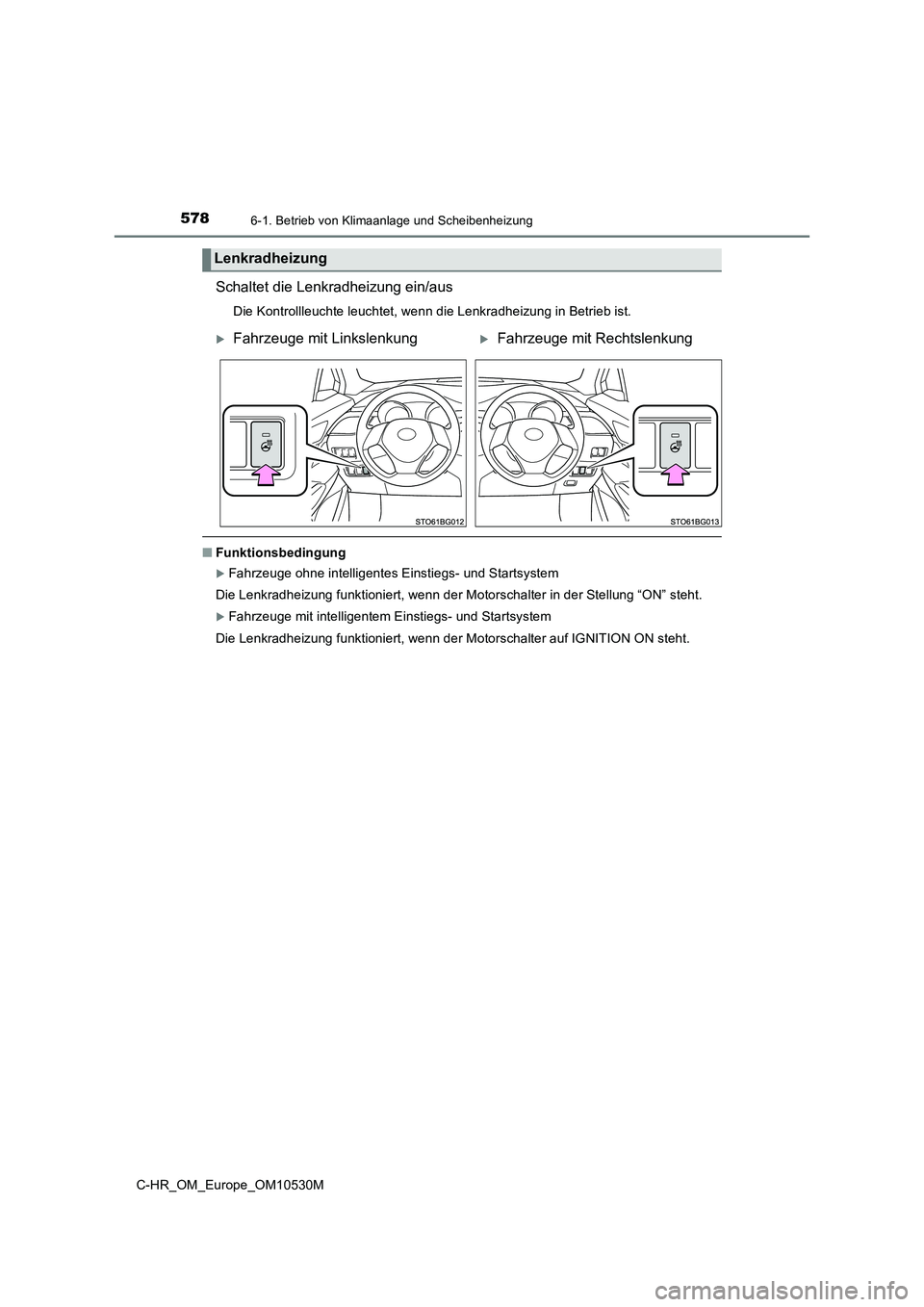

Schaltet die Lenkradheizung ein/aus
Die Kontrollleuchte leuchtet, wenn die Lenkradheizung in Betrieb ist.
■Funktionsbedingung
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Die Lenkradheizung funktioniert, wenn der Motorschalter in der Stellung “ON” steht.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Die Lenkradheizung funktioniert, wenn der Motorschalter auf IGNITION ON steht.
Lenkradheizung
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung

5796-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_OM_Europe_OM10530M

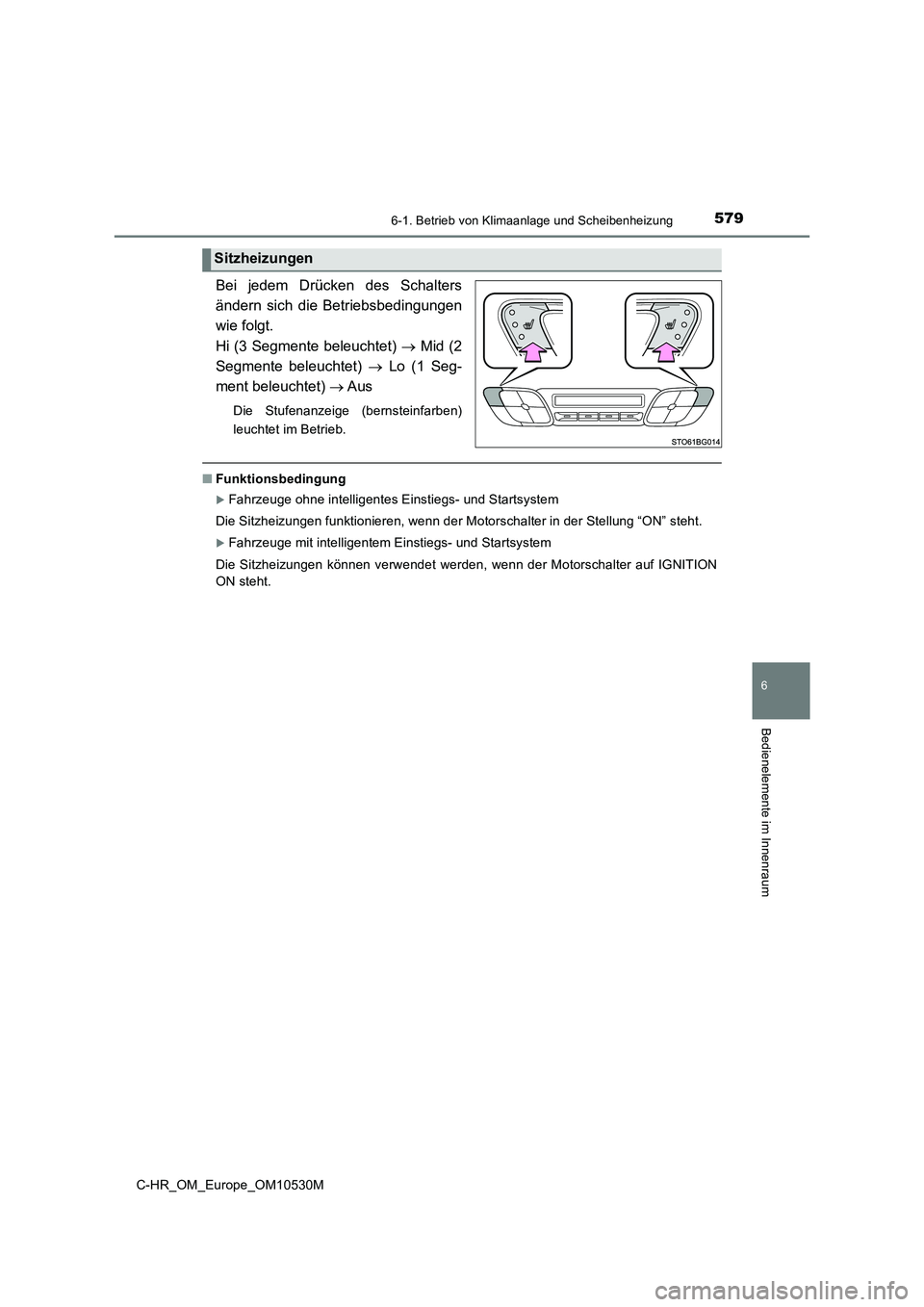

Bei jedem Drücken des Schalters
ändern sich die Betriebsbedingungen
wie folgt.
Hi (3 Segmente beleuchtet)  Mid (2
Segmente beleuchtet)  Lo (1 Seg-
ment beleuchtet)  Aus
Die Stufenanzeige (bernsteinfarben)
leuchtet im Betrieb.
■ Funktionsbedingung
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Die Sitzheizungen funktionieren, wenn der Motorschalter in der Stellung “ON” steht.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Die Sitzheizungen können verwendet werden, wenn der Motorschalter auf IGNITION
ON steht.
Sitzheizungen

5806-2. Benutzung der Innenleuchten
C-HR_OM_Europe_OM10530M

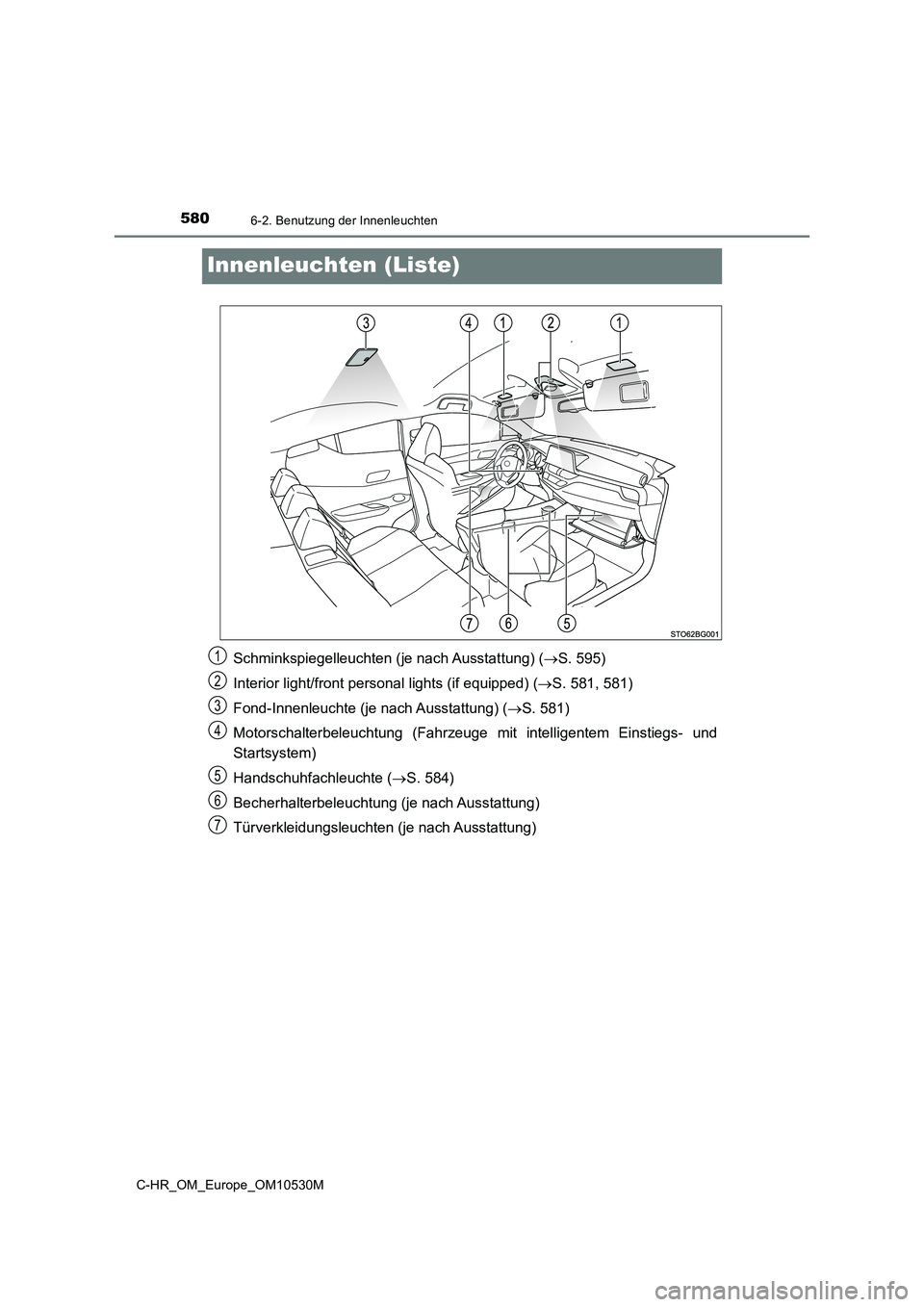

Innenleuchten (Liste)
Schminkspiegelleuchten (je nach Ausstattung) (S. 595)
Interior light/front personal lights (if equipped) ( S. 581, 581)
Fond-Innenleuchte (je nach Ausstattung) ( S. 581)
Motorschalterbeleuchtung (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem)
Handschuhfachleuchte ( S. 584)
Becherhalterbeleuchtung (je nach Ausstattung)
Türverkleidungsleuchten (je nach Ausstattung)
1
2
3
4
5
6
7
