3924-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

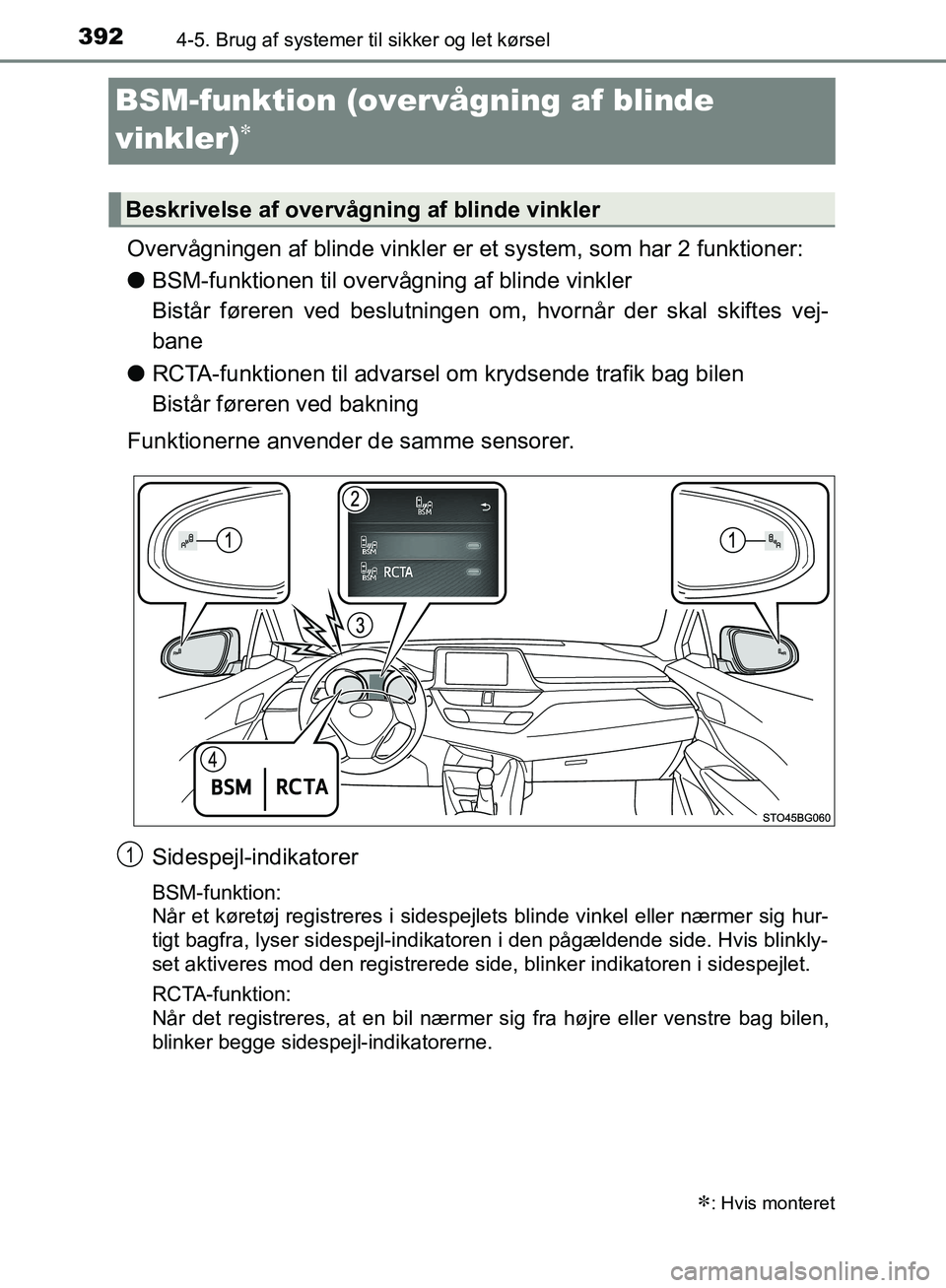

BSM-funktion (overvågning af blinde
vinkler)

Overvågningen af blinde vinkler er et system, som har 2 funktioner:
lBSM-funktionen til overvågning af blinde vinkler
Bistår føreren ved beslutningen om , hvornår der skal skiftes vej-
bane
l RCTA-funktionen til advarsel om krydsende trafik bag bilen
Bistår føreren ved bakning
Funktionerne anvender de samme sensorer.
Sidespejl-indikatorer
BSM-funktion:
Når et køretøj registreres i sidespejlets blinde vinkel eller nærmer sig hur-
tigt bagfra, lyser sidespejl-indikatoren i den pågældende side. Hvis blinkly-
set aktiveres mod den registrerede side, blinker indikatoren i sidespejlet.
RCTA-funktion:
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
blinker begge sidespejl-indikatorerne.
: Hvis monteret
Beskrivelse af overvågning af blinde vinkler
1
OM10528DK.book Page 392 Tuesday, December 6, 2016 12:29 PM

3944-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

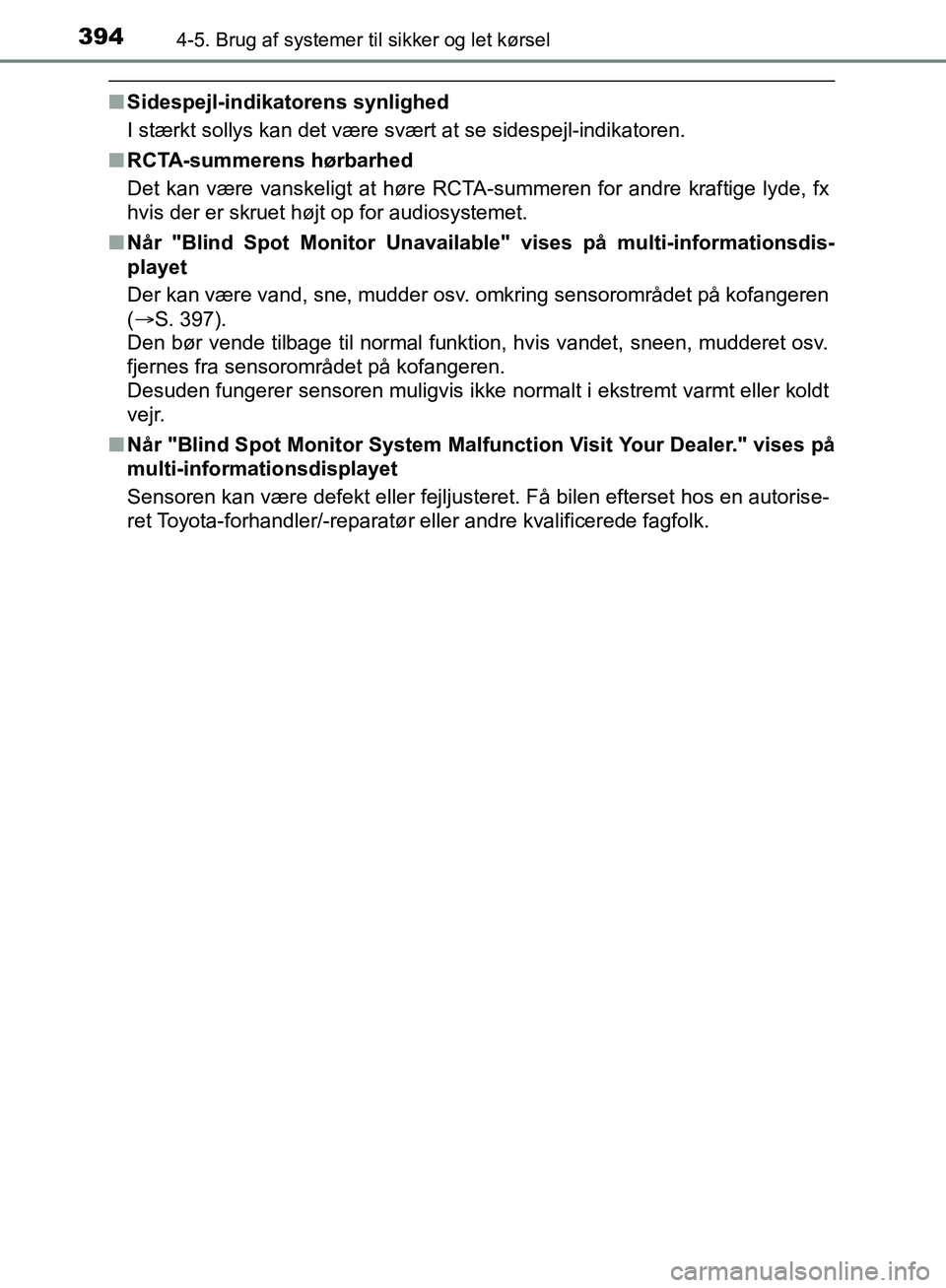

nSidespejl-indikatorens synlighed
I stærkt sollys kan det være svært at se sidespejl-indikatoren.
n RCTA-summerens hørbarhed
Det kan være vanskeligt at høre RCTA-summeren for andre kraftige lyde, fx
hvis der er skruet højt op for audiosystemet.
n Når "Blind Spot Monitor Unavailable" vises på multi-informationsdis-
playet
Der kan være vand, sne, mudder osv. omkring sensorområdet på kofangeren
( S. 397).
Den bør vende tilbage til normal funktion, hvis vandet, sneen, mudderet osv.
fjernes fra sensorområdet på kofangeren.
Desuden fungerer sensoren muligvis ikke normalt i ekstremt varmt eller koldt
vejr.
n Når "Blind Spot Monitor System Malfunction Visit Your Dealer." vises på
multi-informationsdisplayet
Sensoren kan være defekt eller fejljusteret. Få bilen efterset hos en autorise-
ret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
OM10528DK.book Page 394 Tuesday, December 6, 2016 12:29 PM

3974-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

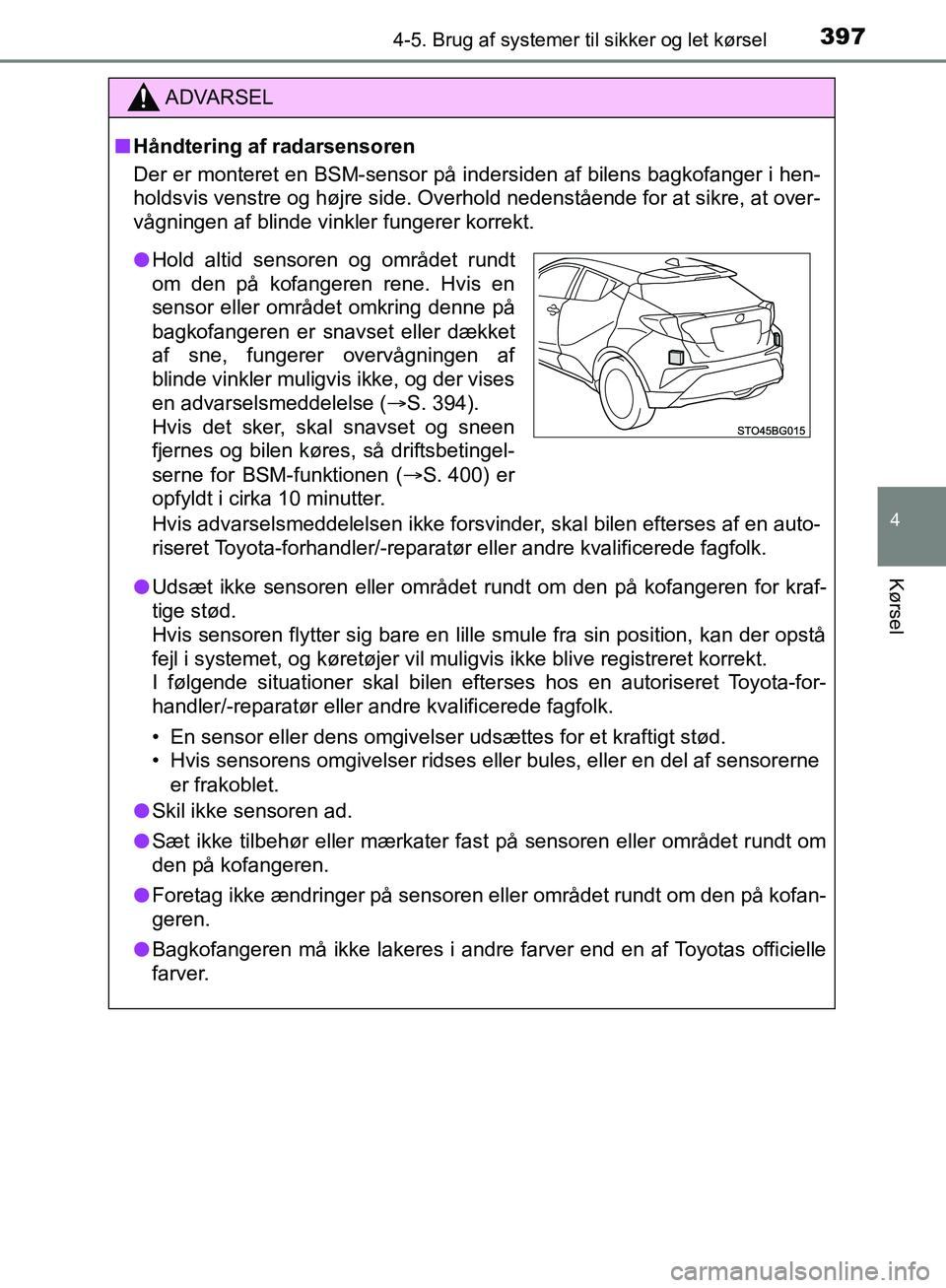

ADVARSEL
n Håndtering af radarsensoren
Der er monteret en BSM-sensor på indersiden af bilens bagkofanger i hen-
holdsvis venstre og højre side. Overhold nedenstående for at sikre, at over-
vågningen af blinde vinkler fungerer korrekt.
Hvis advarselsmeddelelsen ikke forsvinder, skal bilen efterses af en auto-
riseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Udsæt ikke sensoren eller området rundt om den på kofangeren for kraf-
tige stød.
Hvis sensoren flytter sig bare en lille smule fra sin position, kan der opstå
fejl i systemet, og køretøjer vil muligvis ikke blive registreret korrekt.
I følgende situationer skal bilen efterses hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
• En sensor eller dens omgivelser udsættes for et kraftigt stød.
• Hvis sensorens omgivelser ridses eller bules, eller en del af sensorerne
er frakoblet.
l Skil ikke sensoren ad.
l Sæt ikke tilbehør eller mærkater fast på sensoren eller området rundt om
den på kofangeren.
l Foretag ikke ændringer på sensoren eller området rundt om den på kofan-
geren.
l Bagkofangeren må ikke lakeres i andre farver end en af Toyotas officielle
farver.
lHold altid sensoren og området rundt
om den på kofangeren rene. Hvis en
sensor eller området omkring denne på
bagkofangeren er snavset eller dækket
af sne, fungerer overvågningen af
blinde vinkler muligvis ikke, og der vises
en advarselsmeddelelse ( S. 394).
Hvis det sker, skal snavset og sneen
fjernes og bilen køres, så driftsbetingel-
serne for BSM-funktionen ( S. 400) er
opfyldt i cirka 10 minutter.
OM10528DK.book Page 397 Tuesday, December 6, 2016 12:29 PM

3984-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

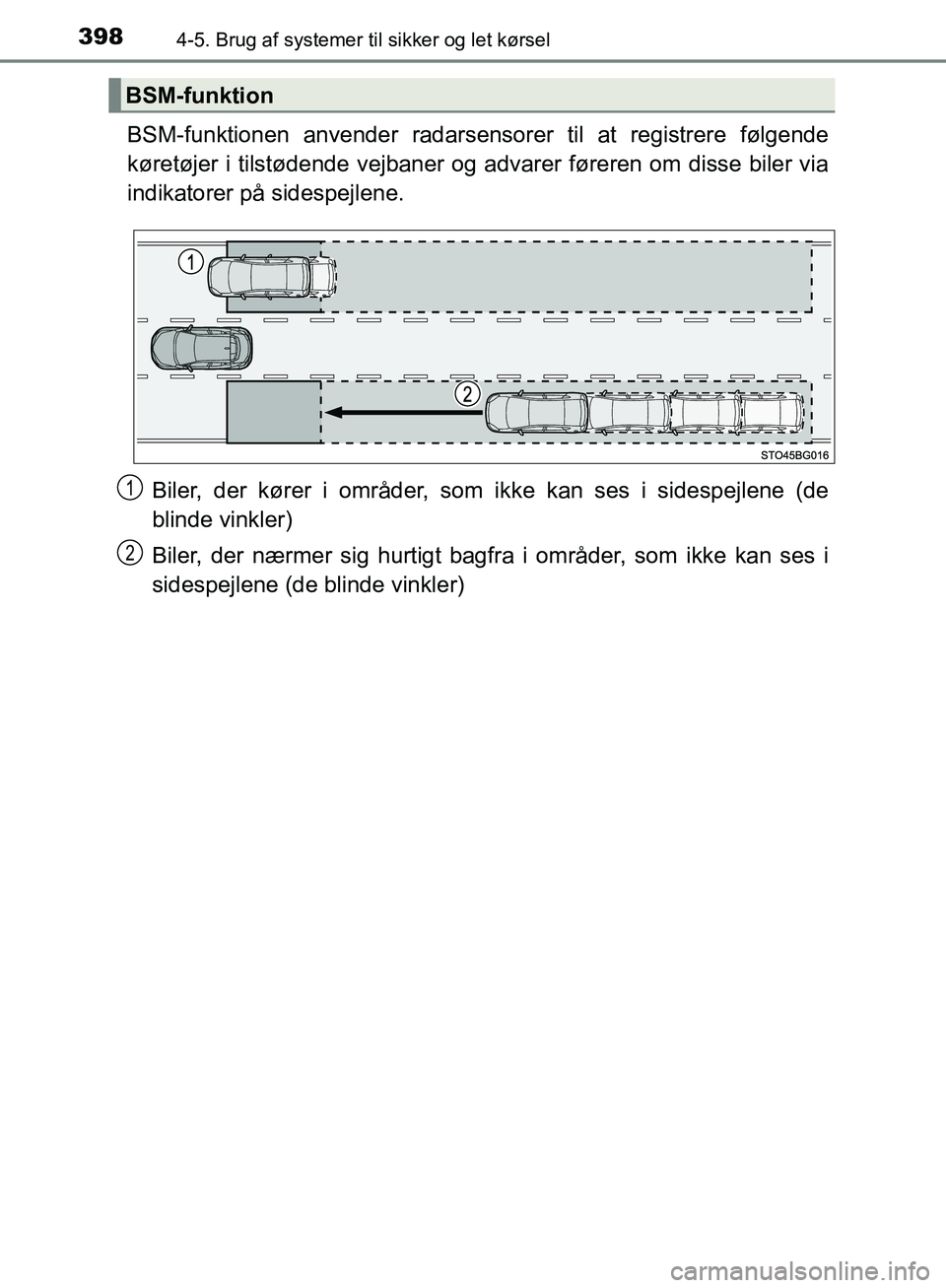

BSM-funktionen anvender radarsensorer til at registrere følgende
køretøjer i tilstødende vejbaner og advarer føreren om disse biler via
indikatorer på sidespejlene.
Biler, der kører i områder, som ikke kan ses i sidespejlene (de
blinde vinkler)
Biler, der nærmer sig hurtigt bagfra i områder, som ikke kan ses i
sidespejlene (de blinde vinkler)
BSM-funktion
1
2
OM10528DK.book Page 398 Tuesday, December 6, 2016 12:29 PM

4014-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HRn

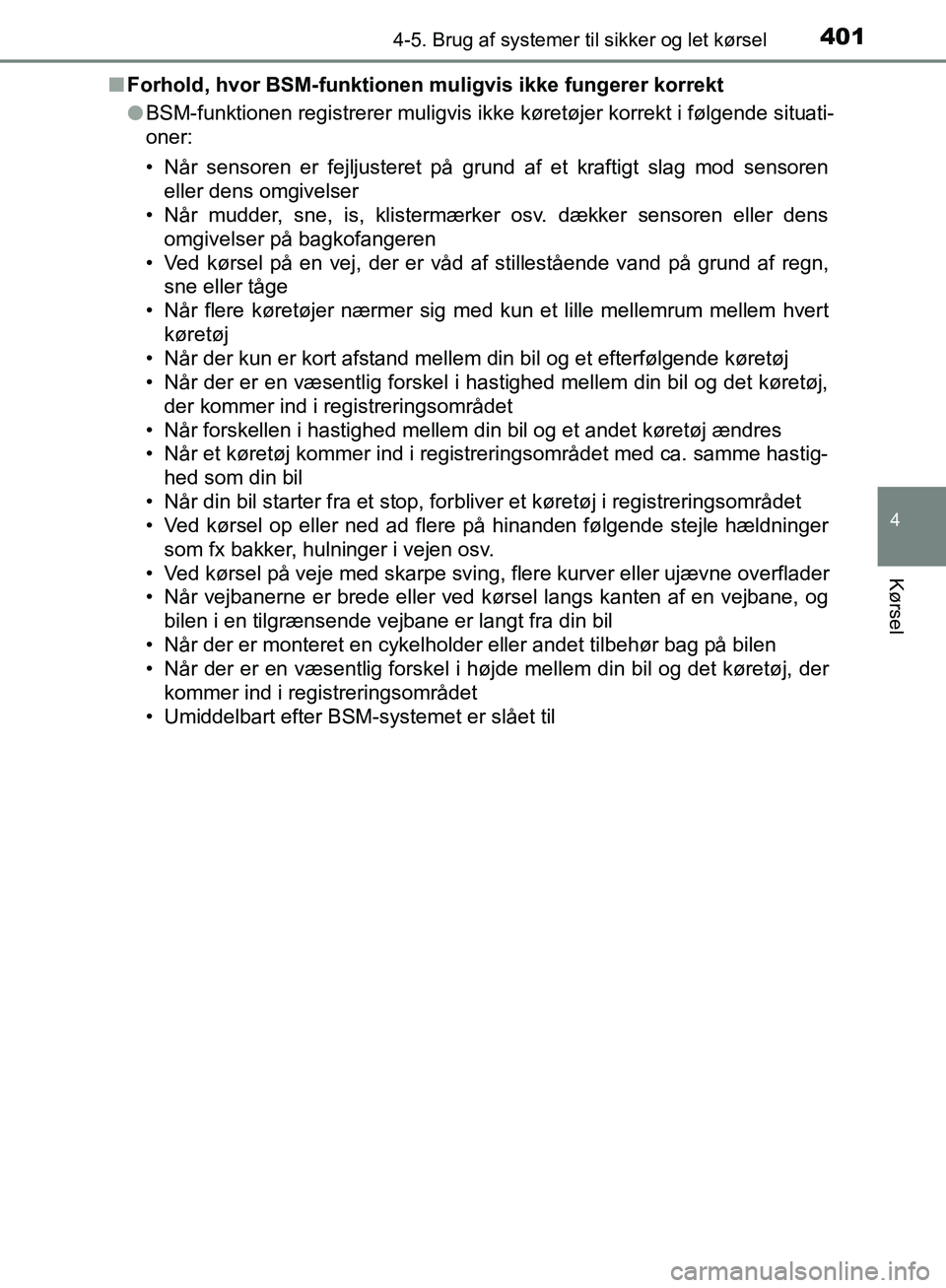

Forhold, hvor BSM-funktionen muligvis ikke fungerer korrekt
lBSM-funktionen registrerer muligvis ikke køretøjer korrekt i følgende situati-
oner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren
eller dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stillestående vand på grund af regn, sne eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når der er en væsentlig forskel i hastighed mellem din bil og det køretøj, der kommer ind i registreringsområdet
• Når forskellen i hastighed mellem din bil og et andet køretøj ændres
• Når et køretøj kommer ind i registreringsområdet med ca. samme hastig- hed som din bil
• Når din bil starter fra et stop, forbliver et køretøj i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger som fx bakker, hulninger i vejen osv.
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når vejbanerne er brede eller ved kørsel langs kanten af en vejbane, og bilen i en tilgrænsende vejbane er langt fra din bil
• Når der er monteret en cykelholder eller andet tilbehør bag på bilen
• Når der er en væsentlig forskel i hø jde mellem din bil og det køretøj, der
kommer ind i registreringsområdet
• Umiddelbart efter BSM-systemet er slået til
OM10528DK.book Page 401 Tuesday, December 6, 2016 12:29 PM

4024-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRl

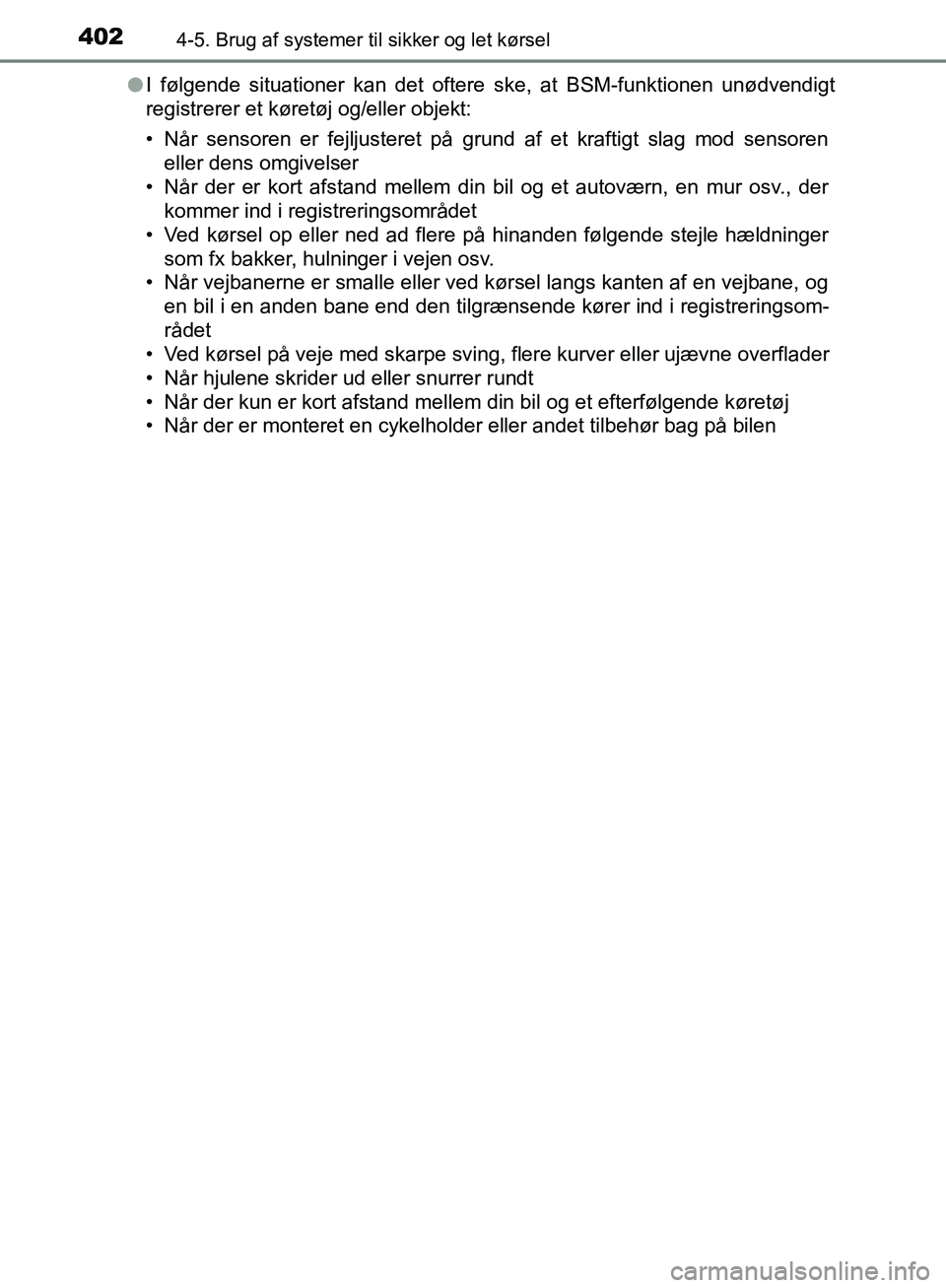

I følgende situationer kan det oftere ske, at BSM-funktionen unødv\
endigt
registrerer et køretøj og/eller objekt:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren
eller dens omgivelser
• Når der er kort afstand mellem din bil og et autoværn, en mur osv., der kommer ind i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Når vejbanerne er smalle eller ved kørsel langs kanten af en vejbane, og en bil i en anden bane end den tilgrænsende kører ind i registreringsom-
rådet
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når hjulene skrider ud eller snurrer rundt
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når der er monteret en cykelholder eller andet tilbehør bag på bilen
OM10528DK.book Page 402 Tuesday, December 6, 2016 12:29 PM

4034-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

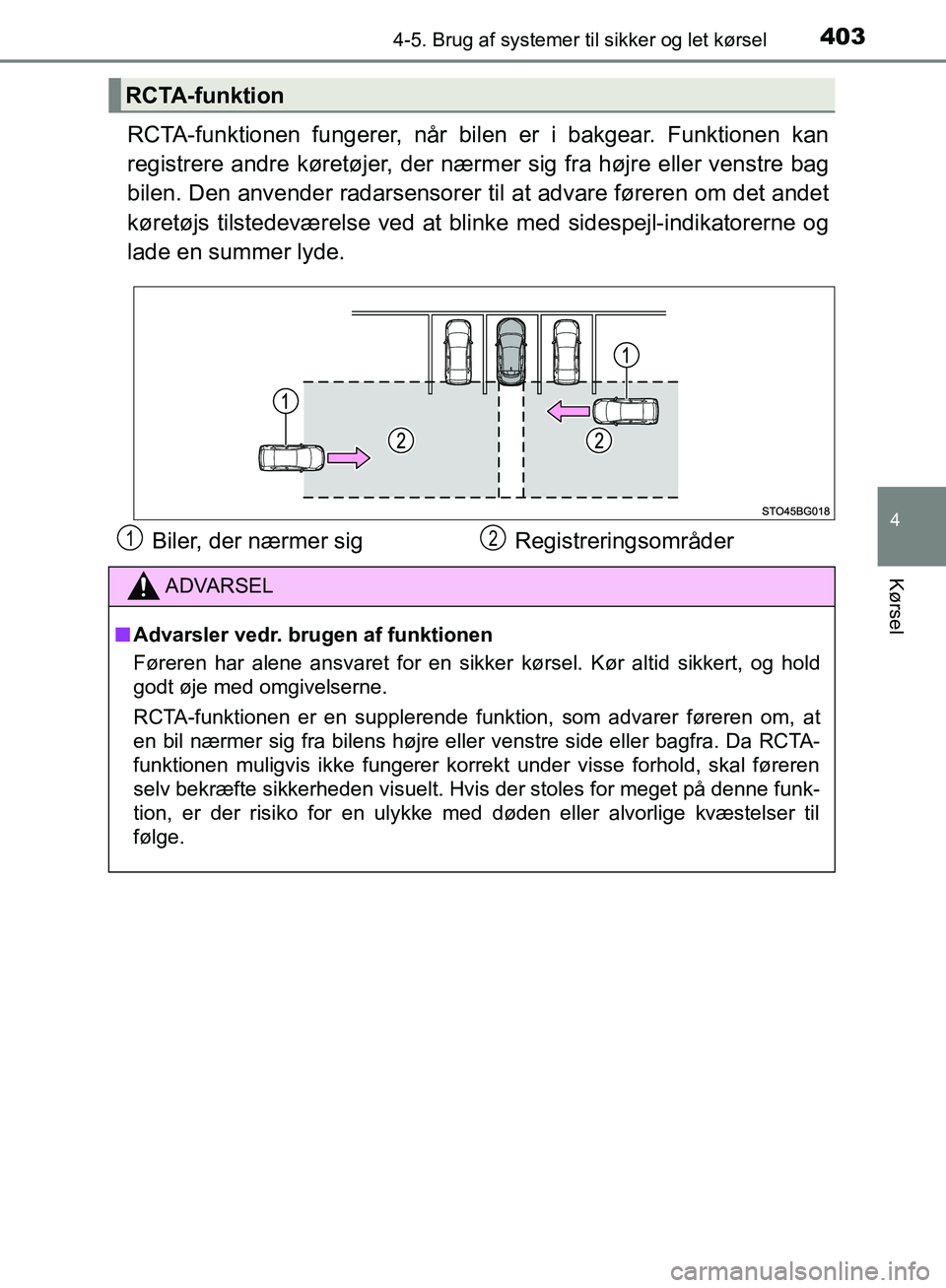

RCTA-funktionen fungerer, når bilen er i bakgear. Funktionen kan
registrere andre køretøjer, der nærmer sig fra højre eller venstre bag
bilen. Den anvender radarsensorer ti l at advare føreren om det andet
køretøjs tilstedeværelse ved at bl inke med sidespejl-indikatorerne og
lade en summer lyde.
RCTA-funktion
Biler, der nærmer sig Registreringsområder
ADVARSEL
n Advarsler vedr. brugen af funktionen
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
RCTA-funktionen er en supplerende funktion, som advarer føreren om, at
en bil nærmer sig fra bilens højre elle r venstre side eller bagfra. Da RCTA-
funktionen muligvis ikke fungerer korrekt under visse forhold, skal føreren
selv bekræfte sikkerheden visuelt. Hvis der stoles for meget på denne funk-
tion, er der risiko for en ulykke med døden eller alvorlige kvæstelser til
følge.
12
OM10528DK.book Page 403 Tuesday, December 6, 2016 12:29 PM

4064-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRn

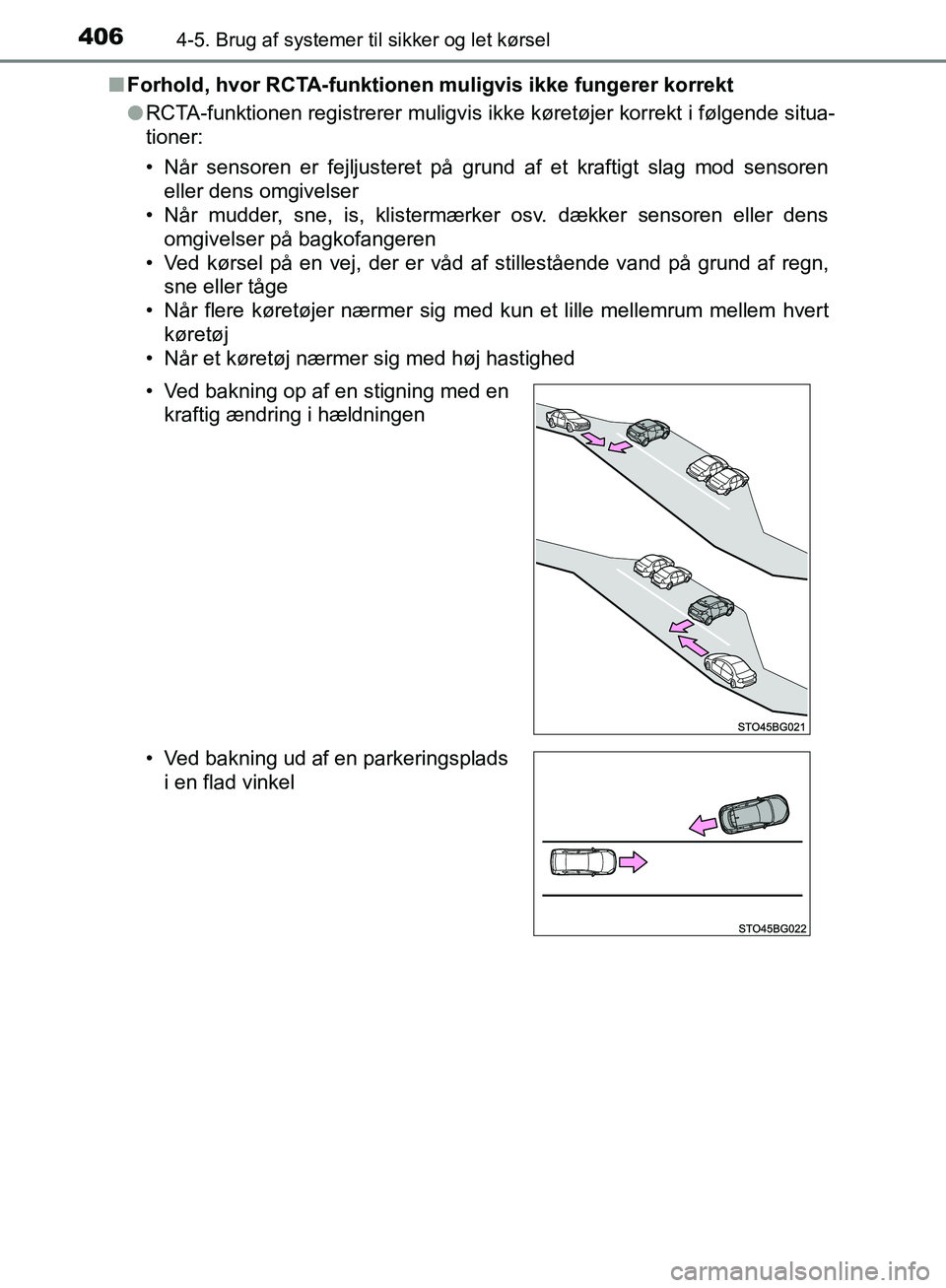

Forhold, hvor RCTA-funktionen muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis i kke køretøjer korrekt i følgende situa-
tioner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stillestående vand på grund af regn, sne eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når et køretøj nærmer sig med høj hastighed
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel
OM10528DK.book Page 406 Tuesday, December 6, 2016 12:29 PM

4074-5. Brug af systemer til sikker og let kørsel
4
Kørsel

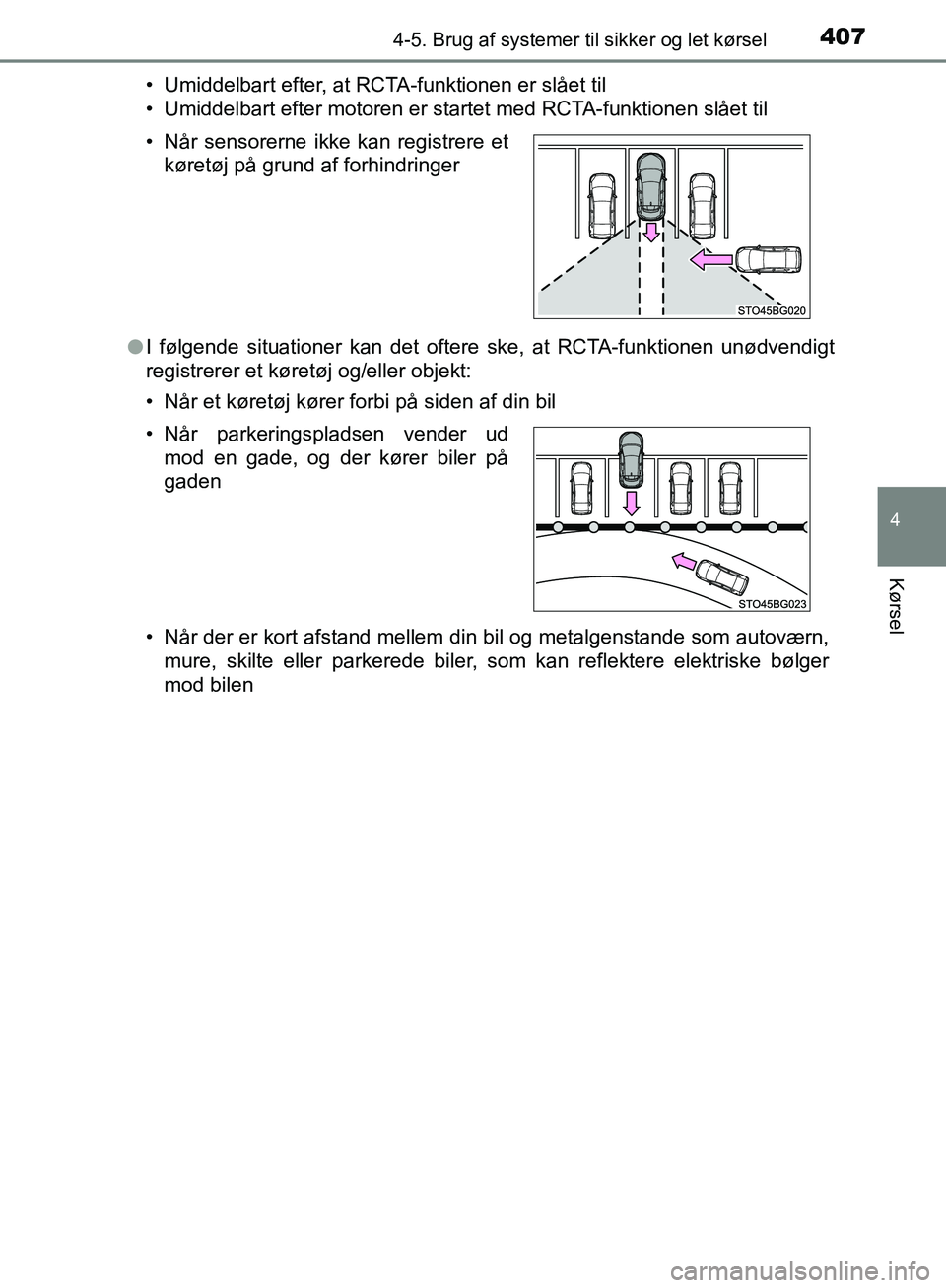

OM10528DK_C-HR• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet med RCTA-funktionen slået til
l I følgende situationer kan det oftere ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af din bil
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som kan reflektere elektriske bølger
mod bilen
• Når sensorerne ikke kan registrere et
køretøj på grund af forhindringer
• Når parkeringspladsen vender ud mod en gade, og der kører biler på
gaden
OM10528DK.book Page 407 Tuesday, December 6, 2016 12:29 PM

4084-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

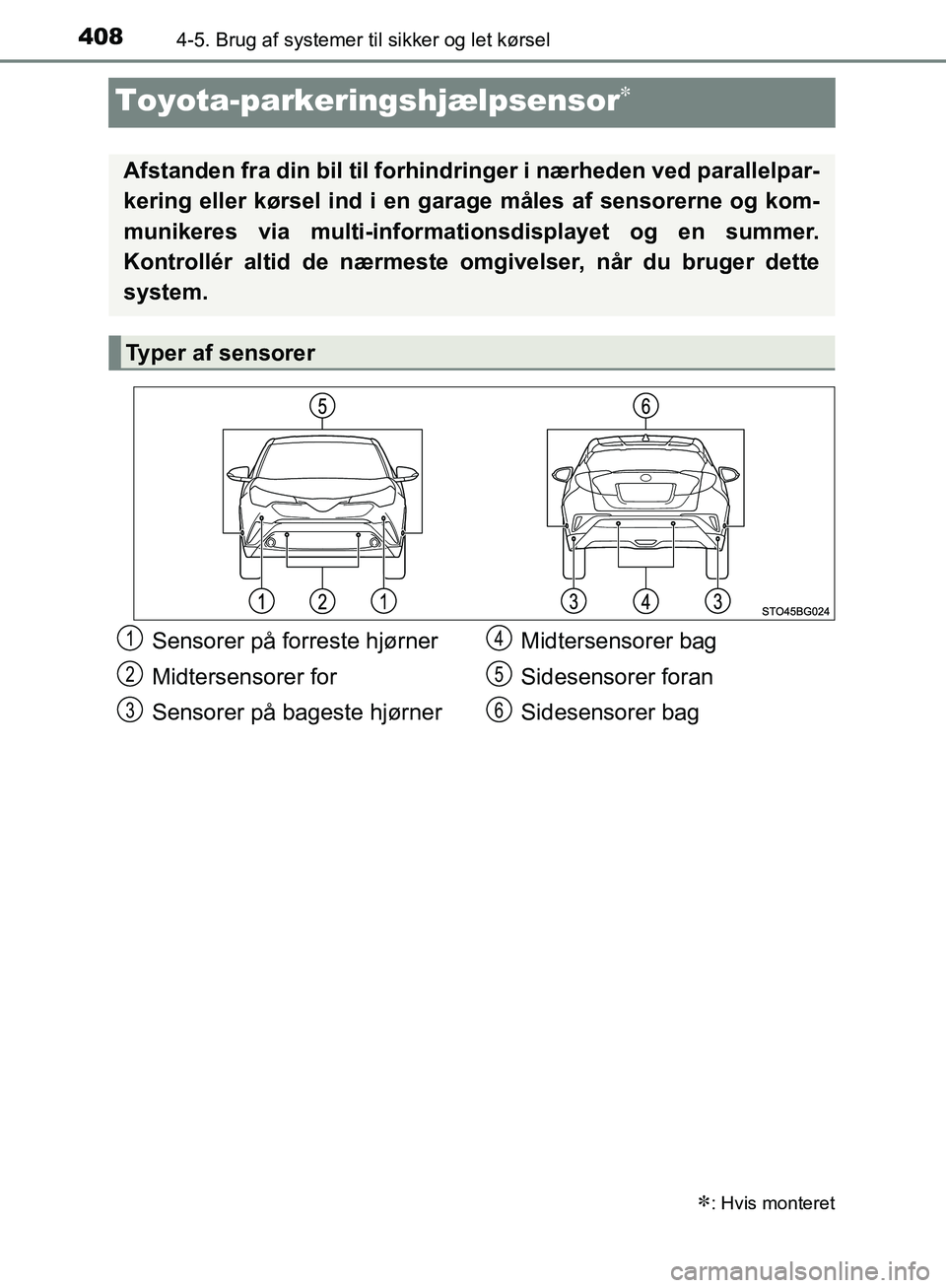

Toyota-parkeringshjælpsensor
: Hvis monteret
Afstanden fra din bil ti l forhindringer i nærheden ved parallelpar-
kering eller kørsel ind i en garage måles af sensorerne og kom-
munikeres via multi-informationsdisplayet og en summer.
Kontrollér altid de nærmeste omgivelser, når du bruger dette
system.
Typer af sensorer
Sensorer på forreste hjørner
Midtersensorer for
Sensorer på bageste hjørner Midtersensorer bag
Sidesensorer foran
Sidesensorer bag1
2
3
4
5
6
