sensor TOYOTA C-HR 2017 Brugsanvisning (in Danish)

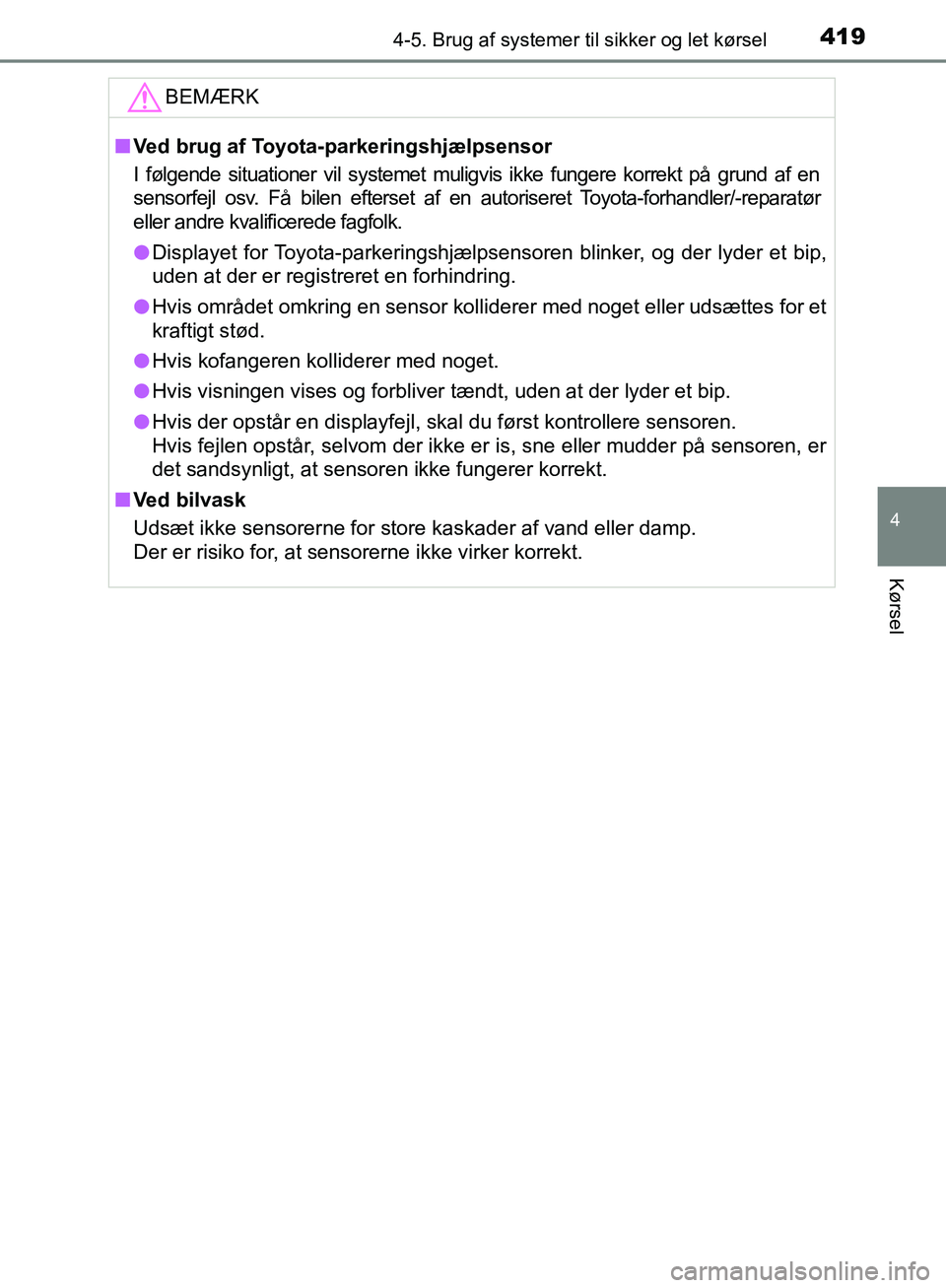

4194-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HRBEMÆRK
n
Ved brug af Toyota-parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korrekt på grund af en
sensorfejl osv. Få bilen efterset af en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
l Displayet for Toyota-parkeringshjælpsensoren blinker, og der lyder et bip,
uden at der er registreret en forhindring.
l Hvis området omkring en sensor kolliderer med noget eller udsættes for et
kraftigt stød.
l Hvis kofangeren kolliderer med noget.
l Hvis visningen vises og forbliver tændt, uden at der lyder et bip.
l Hvis der opstår en displayfejl, skal du først kontrollere sensoren.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
det sandsynligt, at sensoren ikke fungerer korrekt.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
OM10528DK.book Page 419 Tuesday, December 6, 2016 12:29 PM

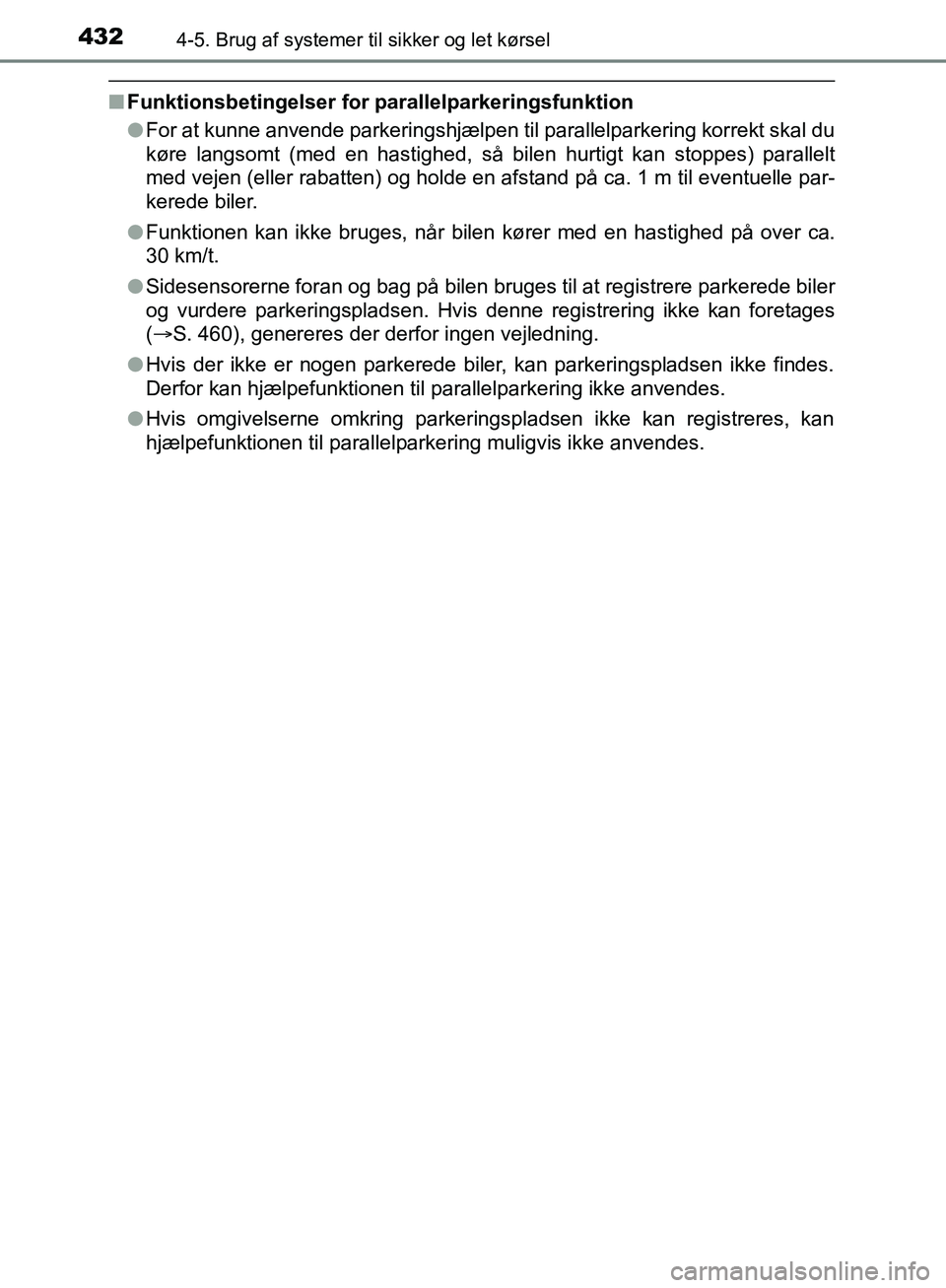

4324-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR
nFunktionsbetingelser for parallelparkeringsfunktion
lFor at kunne anvende parkeringshjælpen til parallelparkering korrekt skal du
køre langsomt (med en hastighed, så bilen hurtigt kan stoppes) parallelt
med vejen (eller rabatten) og holde en afstand på ca. 1 m til eventuelle par-
kerede biler.
l Funktionen kan ikke bruges, når bilen kører med en hastighed på over ca.
30 km/t.
l Sidesensorerne foran og bag på bilen bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis denne registrering ikke kan foretages
(ï‚®S. 460), genereres der derfor ingen vejledning.
l Hvis der ikke er nogen parkerede biler, kan parkeringspladsen ikke findes.
Derfor kan hjælpefunktionen til parallelparkering ikke anvendes.
l Hvis omgivelserne omkring parkeringspladsen ikke kan registreres, kan
hjælpefunktionen til parallelparkering muligvis ikke anvendes.
OM10528DK.book Page 432 Tuesday, December 6, 2016 12:29 PM

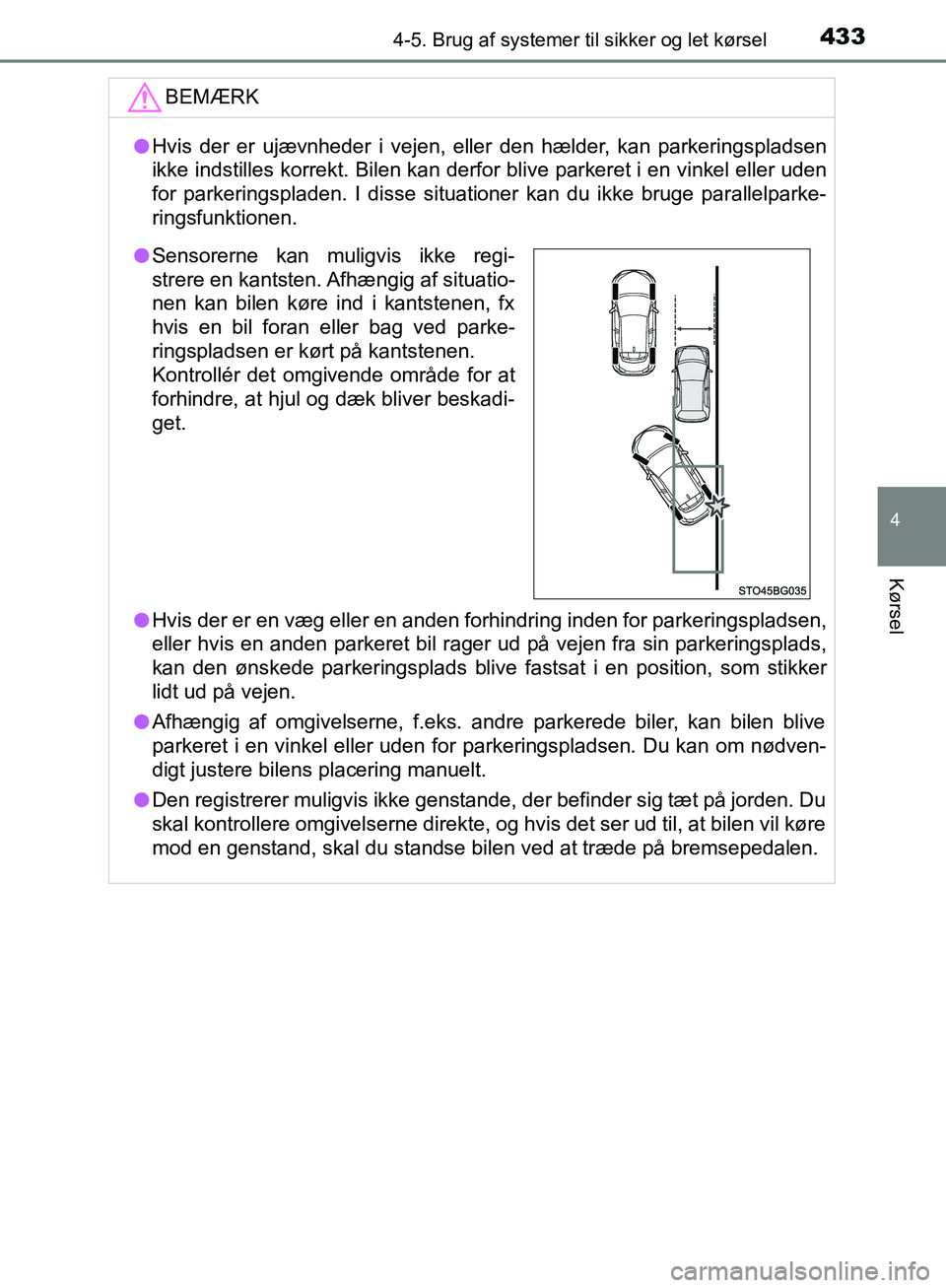

4334-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HRBEMÆRK
l
Hvis der er ujævnheder i vejen, e ller den hælder, kan parkeringspladsen
ikke indstilles korrekt. Bilen kan derfor blive parkeret i en vinkel eller uden
for parkeringspladen. I disse situati oner kan du ikke bruge parallelparke-
ringsfunktionen.
l Hvis der er en væg eller en anden forhindring inden for parkeringspladsen,
eller hvis en anden parkeret bil rager ud på vejen fra sin parkeringsplads,
kan den ønskede parkeringsplads blive fastsat i en position, som stikker
lidt ud på vejen.
l Afhængig af omgivelserne, f.eks. andre parkerede biler, kan bilen blive
parkeret i en vinkel eller uden for parkeringspladsen. Du kan om nødven-
digt justere bilens placering manuelt.
l Den registrerer muligvis ikke genstande, der befinder sig tæt på jorden. Du
skal kontrollere omgivelserne direkte, og hvis det ser ud til, at bilen vil køre
mod en genstand, skal du standse bilen ved at træde på bremsepedalen.
lSensorerne kan muligvis ikke regi-
strere en kantsten. Afhængig af situatio-
nen kan bilen køre ind i kantstenen, fx
hvis en bil foran eller bag ved parke-
ringspladsen er kørt på kantstenen.
Kontrollér det omgivende område for at
forhindre, at hjul og dæk bliver beskadi-
get.
OM10528DK.book Page 433 Tuesday, December 6, 2016 12:29 PM

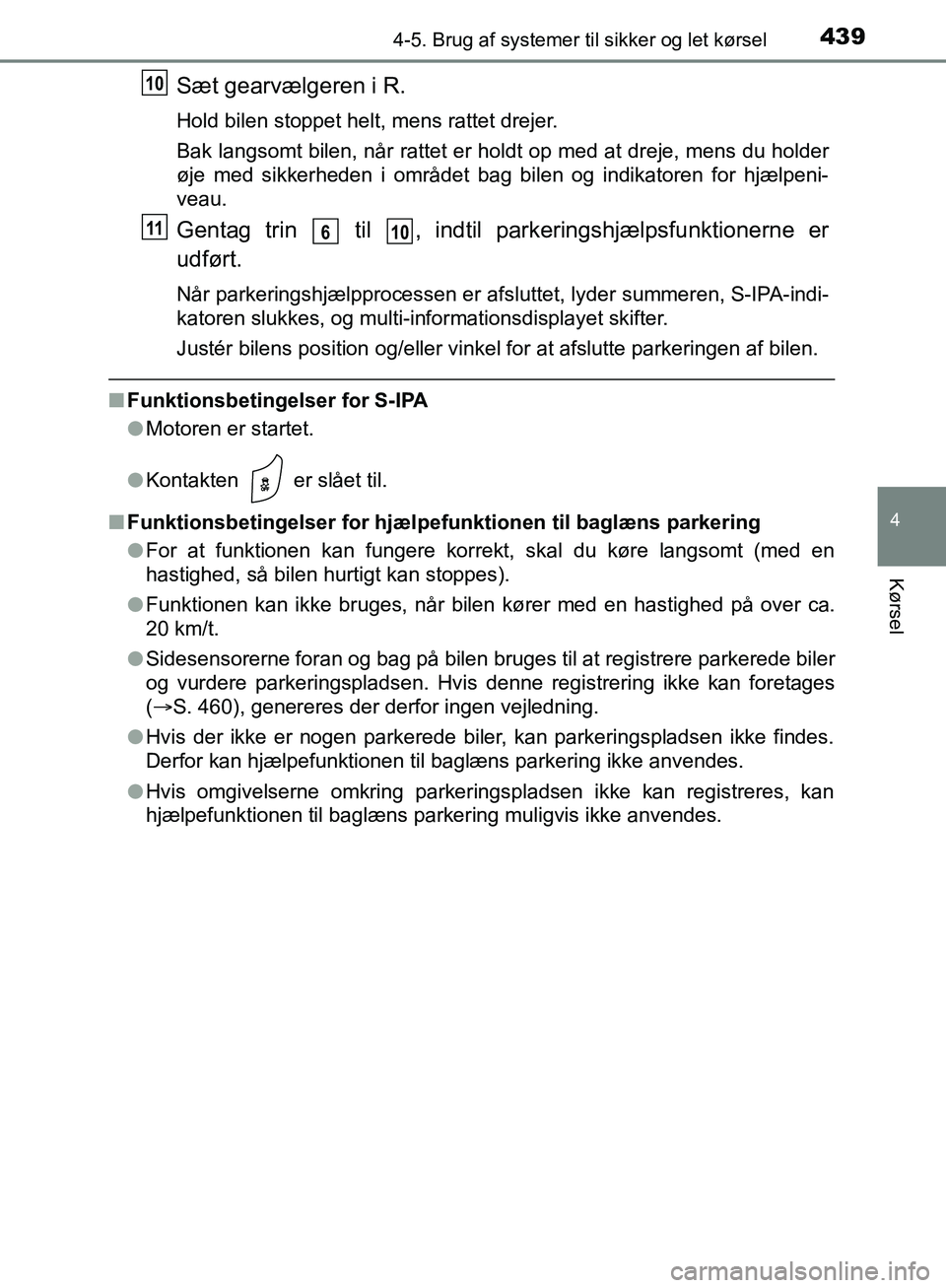

4394-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR
Sæt gearvælgeren i R.
Hold bilen stoppet helt, mens rattet drejer.
Bak langsomt bilen, når rattet er holdt op med at dreje, mens du holder
øje med sikkerheden i området bag bilen og indikatoren for hjælpeni-
veau.
Gentag trin til , indtil parkeringshjælpsfunktionerne er
udført.
Når parkeringshjælpprocessen er afsl uttet, lyder summeren, S-IPA-indi-
katoren slukkes, og multi-informationsdisplayet skifter.
Justér bilens position og/eller vinkel for at afslutte parkeringen af bilen.
n Funktionsbetingelser for S-IPA
lMotoren er startet.
l Kontakten er slået til.
n Funktionsbetingelser for hjælpefunktionen til baglæns parkering
lFor at funktionen kan fungere korrekt, skal du køre langsomt (med en
hastighed, så bilen hurtigt kan stoppes).
l Funktionen kan ikke bruges, når bilen kører med en hastighed på over ca.
20 km/t.
l Sidesensorerne foran og bag på bilen bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis denne registrering ikke kan foretages
(ï‚®S. 460), genereres der derfor ingen vejledning.
l Hvis der ikke er nogen parkerede biler, kan parkeringspladsen ikke findes.
Derfor kan hjælpefunktionen til baglæns parkering ikke anvendes.
l Hvis omgivelserne omkring parkeringspladsen ikke kan registreres, kan
hjælpefunktionen til baglæns parkering muligvis ikke anvendes.
10
11610
OM10528DK.book Page 439 Tuesday, December 6, 2016 12:29 PM

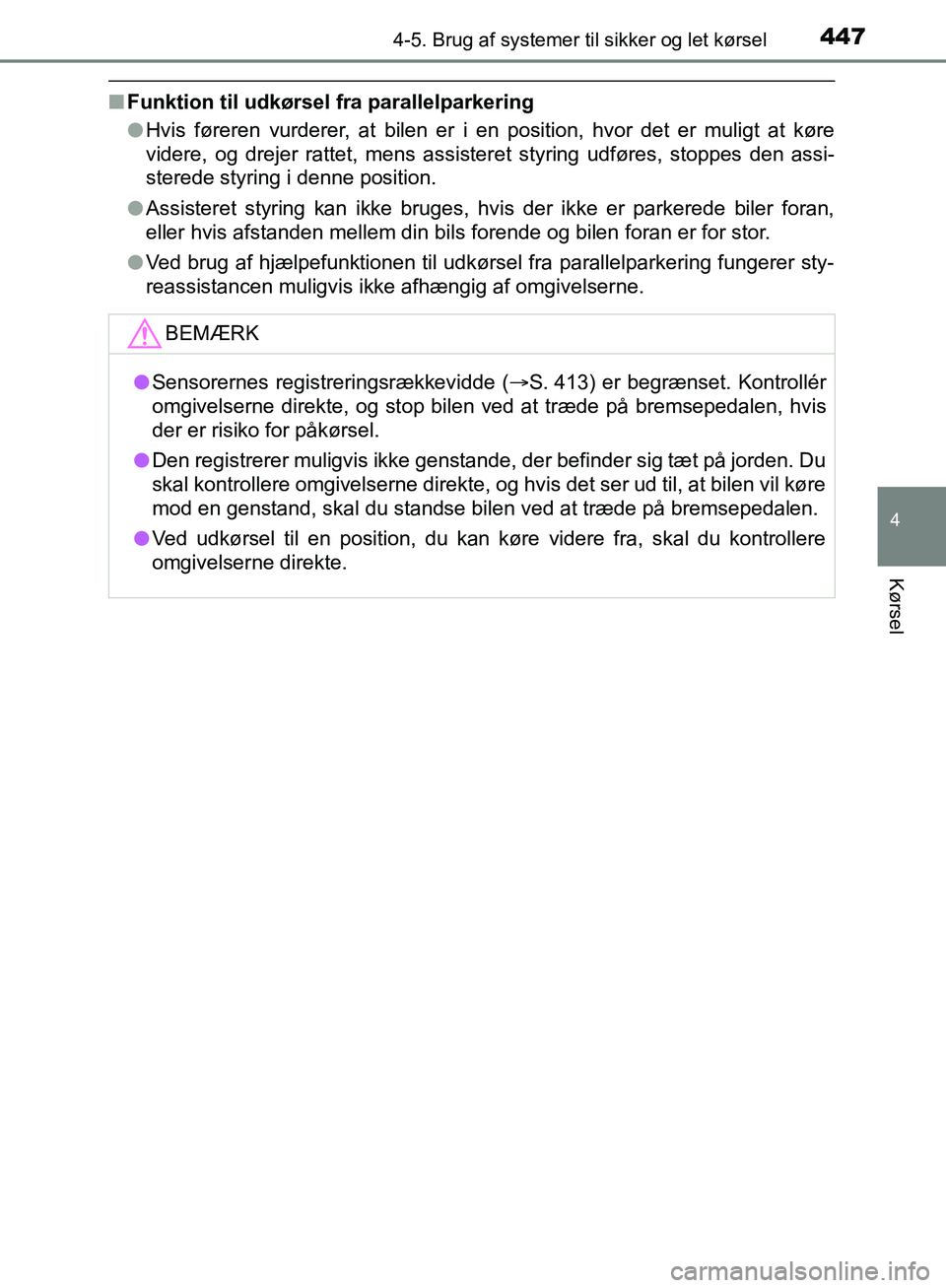

4474-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR
nFunktion til udkørsel fra parallelparkering
lHvis føreren vurderer, at bilen er i en position, hvor det er muligt at køre
videre, og drejer rattet, mens assisteret styring udføres, stoppes den assi-
sterede styring i denne position.
l Assisteret styring kan ikke bruges, hvis der ikke er parkerede biler foran,
eller hvis afstanden mellem din bils forende og bilen foran er for stor.
l Ved brug af hjælpefunktionen til udkørsel fra parallelparkering fungerer sty-
reassistancen muligvis ikke afhængig af omgivelserne.
BEMÆRK
lSensorernes registreringsrækkevidde ( S. 413) er begrænset. Kontrollér
omgivelserne direkte, og stop bilen ved at træde på bremsepedalen, hvis
der er risiko for påkørsel.
l Den registrerer muligvis ikke genstande, der befinder sig tæt på jorden. Du
skal kontrollere omgivelserne direkte, og hvis det ser ud til, at bilen vil køre
mod en genstand, skal du standse bilen ved at træde på bremsepedalen.
l Ved udkørsel til en position, du kan køre videre fra, skal du kontrollere
omgivelserne direkte.
OM10528DK.book Page 447 Tuesday, December 6, 2016 12:29 PM

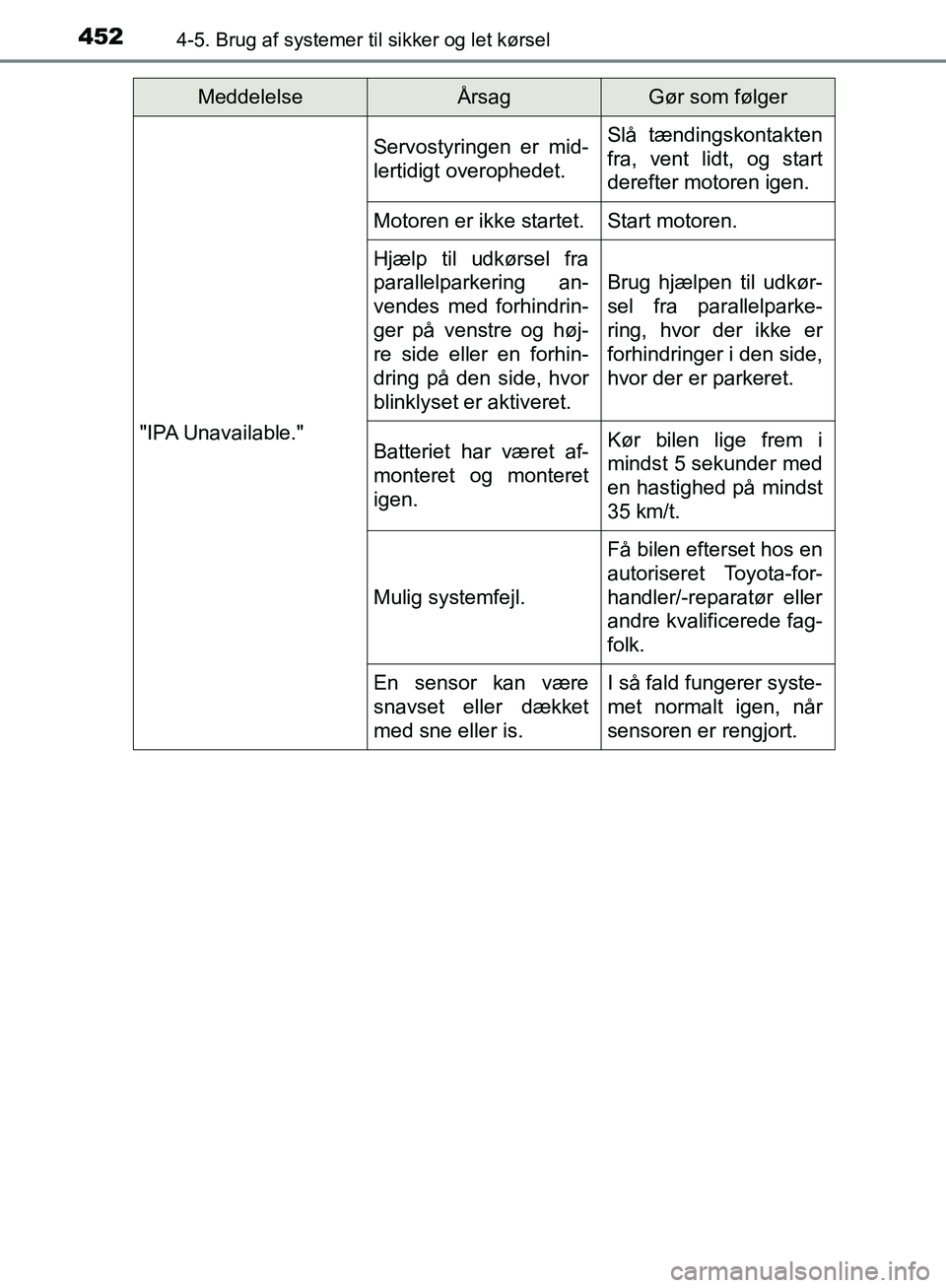

4524-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR"IPA Unavailable."
Servostyringen er mid-
lertidigt overophedet.Slå tændingskontakten
fra, vent lidt, og start
derefter motoren igen.
Motoren er ikke startet.Start motoren.
Hjælp til udkørsel fra
parallelparkering an-
vendes med forhindrin-
ger på venstre og høj-
re side eller en forhin-
dring på den side, hvor
blinklyset er aktiveret.
Brug hjælpen til udkør-
sel fra parallelparke-
ring, hvor der ikke er
forhindringer i den side,
hvor der er parkeret.
Batteriet har været af-
monteret og monteret
igen.Kør bilen lige frem i
mindst 5 sekunder med
en hastighed på mindst
35 km/t.
Mulig systemfejl.
FÃ¥ bilen efterset hos en
autoriseret Toyota-for-
handler/-reparatør eller
andre kvalificerede fag-
folk.
En sensor kan være
snavset eller dækket
med sne eller is.I så fald fungerer syste-
met normalt igen, når
sensoren er rengjort.
MeddelelseÅrsagGør som følger
OM10528DK.book Page 452 Tuesday, December 6, 2016 12:29 PM

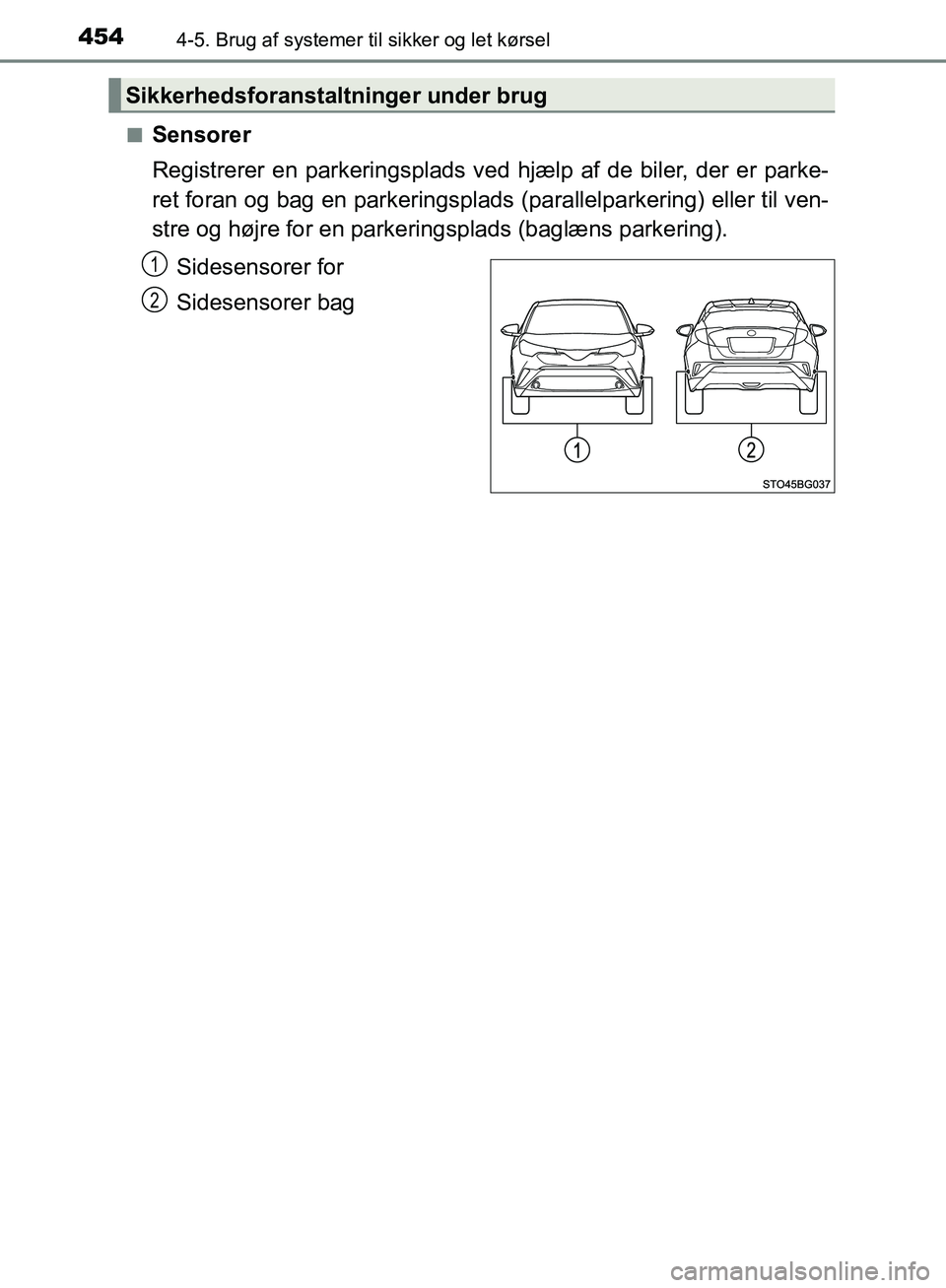

4544-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRn
Sensorer
Registrerer en parkeringsplads ved hjælp af de biler, der er parke-
ret foran og bag en parkeringsplads (parallelparkering) eller til ven-
stre og højre for en parkeringsplads (baglæns parkering).
Sidesensorer for
Sidesensorer bag
Sikkerhedsforanstaltninger under brug
1
2
OM10528DK.book Page 454 Tuesday, December 6, 2016 12:29 PM

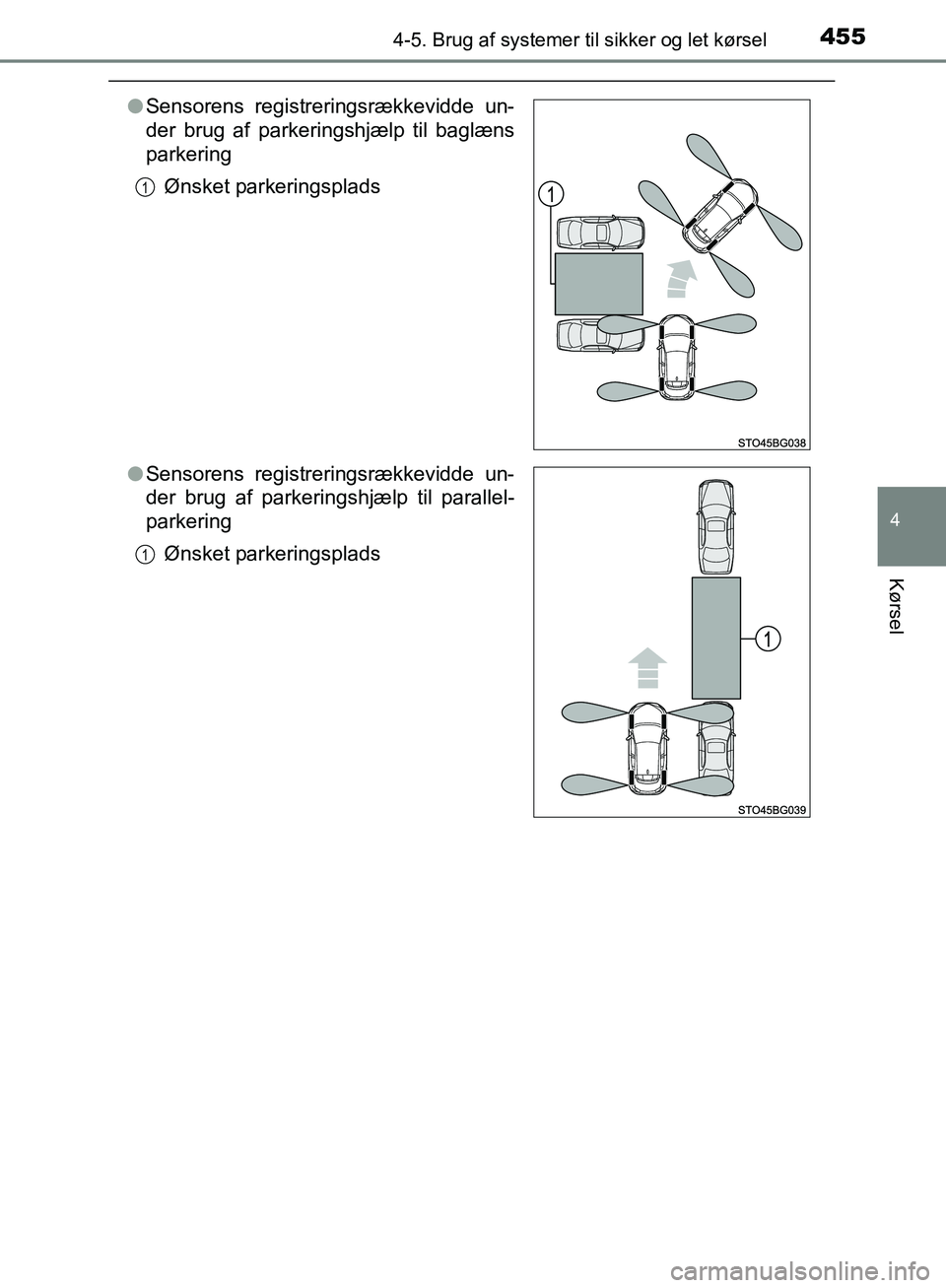

4554-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR
lSensorens registreringsrækkevidde un-
der brug af parkeringshjælp til baglæns
parkering
Ønsket parkeringsplads
l Sensorens registreringsrækkevidde un-
der brug af parkeringshjælp til parallel-
parkering
Ønsket parkeringsplads
1
1
OM10528DK.book Page 455 Tuesday, December 6, 2016 12:29 PM

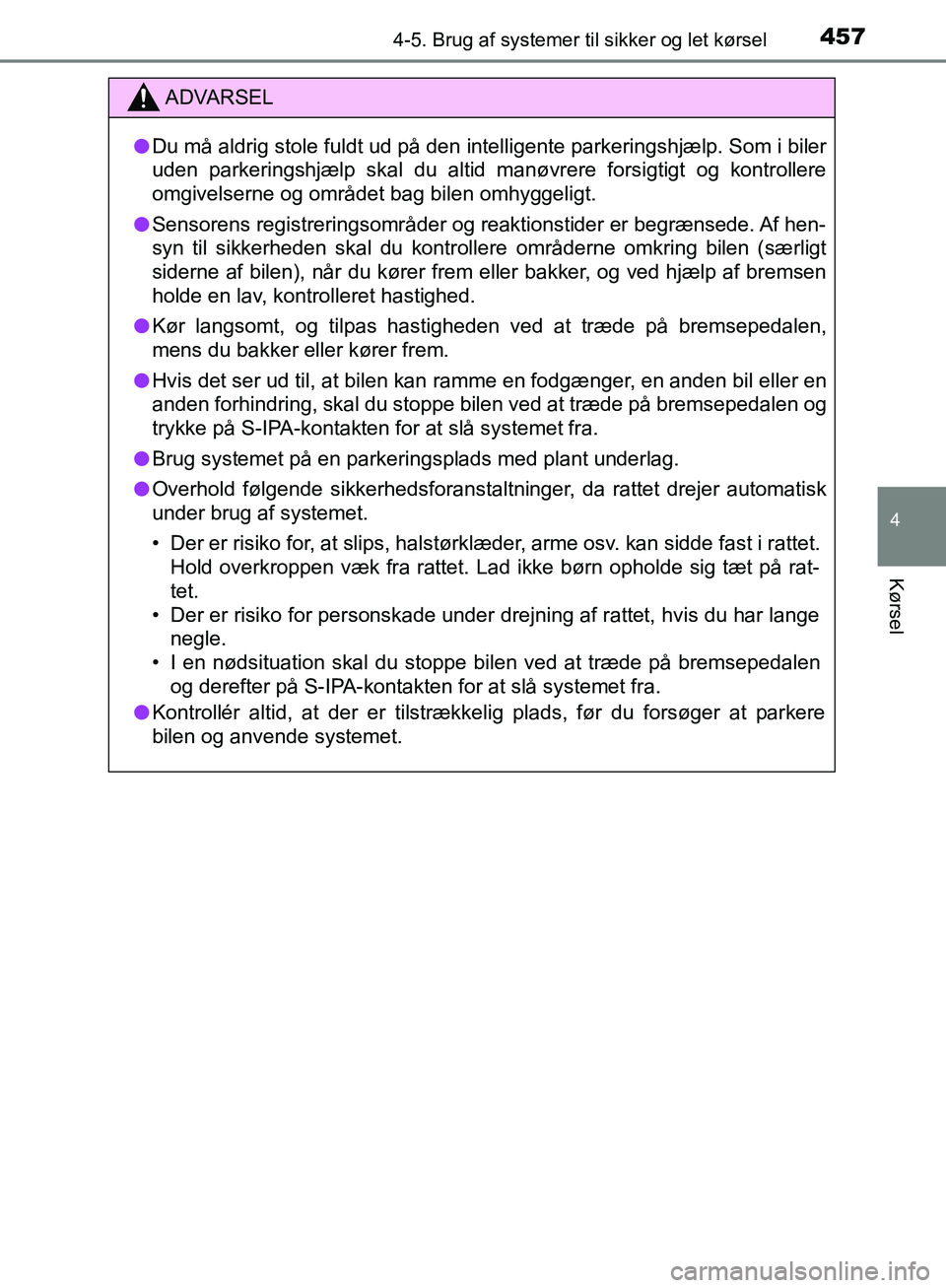

4574-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR
ADVARSEL
l Du må aldrig stole fuldt ud på den intelligente parkeringshjælp. Som i biler
uden parkeringshjælp skal du altid manøvrere forsigtigt og kontrollere
omgivelserne og området bag bilen omhyggeligt.
l Sensorens registreringsområder og reaktionstider er begrænsede. Af hen-
syn til sikkerheden skal du kontroller e områderne omkring bilen (særligt
siderne af bilen), når du kører frem eller bakker, og ved hjælp af bremsen
holde en lav, kontrolleret hastighed.
l Kør langsomt, og tilpas hastigheden ved at træde på bremsepedalen,
mens du bakker eller kører frem.
l Hvis det ser ud til, at bilen kan ramme en fodgænger, en anden bil eller en
anden forhindring, skal du stoppe bilen ved at træde på bremsepedalen og
trykke på S-IPA-kontakten for at slå systemet fra.
l Brug systemet på en parkeringsplads med plant underlag.
l Overhold følgende sikkerhedsforanstaltninger, da rattet drejer automatisk
under brug af systemet.
• Der er risiko for, at slips, halstørklæder, arme osv. kan sidde fast i rattet.
Hold overkroppen væk fra rattet. Lad ikke børn opholde sig tæt på rat-
tet.
• Der er risiko for personskade under drejning af rattet, hvis du har lange negle.
• I en nødsituation skal du stoppe bilen ved at træde på bremsepedalen og derefter på S-IPA-kontakten for at slå systemet fra.
l Kontrollér altid, at der er tilstrækkelig plads, før du forsøger at parkere
bilen og anvende systemet.
OM10528DK.book Page 457 Tuesday, December 6, 2016 12:29 PM

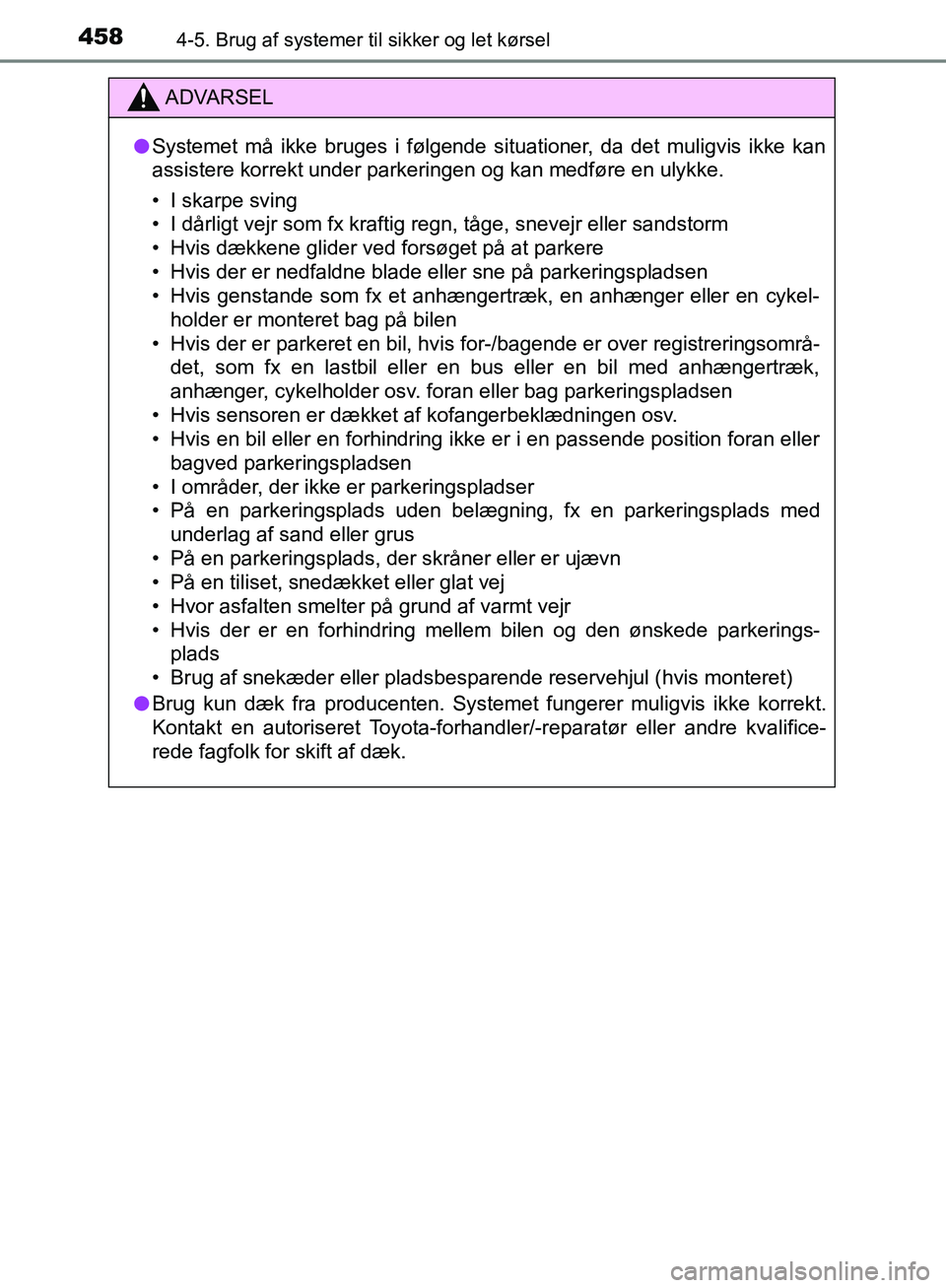

4584-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR
ADVARSEL
l Systemet må ikke bruges i følgende situationer, da det muligvis ikke kan
assistere korrekt under parkeringen og kan medføre en ulykke.
• I skarpe sving
• I dårligt vejr som fx kraftig regn, tåge, snevejr eller sandstorm
• Hvis dækkene glider ved forsøget på at parkere
• Hvis der er nedfaldne blade eller sne på parkeringspladsen
• Hvis genstande som fx et anhængertræk, en anhænger eller en cykel-
holder er monteret bag på bilen
• Hvis der er parkeret en bil, hvis for-/bagende er over registreringsområ-
det, som fx en lastbil eller en bus eller en bil med anhængertræk,
anhænger, cykelholder osv. foran eller bag parkeringspladsen
• Hvis sensoren er dækket af kofangerbeklædningen osv.
• Hvis en bil eller en forhindring ikke er i en passende position foran eller bagved parkeringspladsen
• I områder, der ikke er parkeringspladser
• På en parkeringsplads uden belægning, fx en parkeringsplads med underlag af sand eller grus
• På en parkeringsplads, der skråner eller er ujævn
• På en tiliset, snedækket eller glat vej
• Hvor asfalten smelter på grund af varmt vejr
• Hvis der er en forhindring mellem bilen og den ønskede parkerings- plads
• Brug af snekæder eller pladsbesparende reservehjul (hvis monteret)
l Brug kun dæk fra producenten. Systemet fungerer muligvis ikke korrekt.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk for skift af dæk.
OM10528DK.book Page 458 Tuesday, December 6, 2016 12:29 PM
